SSW 18 LTX 800 BL - шуруповерт METABO - Безкоштовний посібник користувача

Тип продукту	Акумуляторний ударний гвинтокрут
Бренд	Metabo
Модель	SSW 18 LTX 800 BL
Номінальна напруга	18 В
Тип акумулятора	Li-Ion (Cordless Alliance System)
Рекомендована ємність акумулятора	2.0 - 10.0 А·год
Максимальний крутний момент	800 Н·м
Швидкість без навантаження	0 - 2200 об/хв
Частота ударів	0 - 3200 уд/хв
Патрон	1/2" (12.7 мм) квадратний
Вага (без акумулятора)	2.1 кг
Довжина	198 мм
Висота	250 мм
Ширина	80 мм
Рівень шуму (LpA)	96 дБ(А)
Вібрація (ah)	12 м/с²
Клас захисту	II (подвійна ізоляція)
Живлення	Акумулятор 18 В Li-Ion
Основні функції	Регулятор швидкості, гальмо двигуна, LED-підсвічування, індикатор заряду акумулятора
Догляд та очищення	Очищайте сухою ганчіркою; не використовуйте хімічні засоби
Безпека	Використовуйте засоби захисту слуху та зору; не використовуйте у вологих приміщеннях
Запасні частини та ремонтопридатність	Доступні через сервіс Metabo; ремонт має виконувати спеціаліст

Часті запитання - SSW 18 LTX 800 BL METABO

Як замінити патрон на акумуляторному ударному гвинтокруті Metabo SSW 18 LTX 800 BL?

Квадратний патрон 1/2" закріплений фіксуючою кулькою. Для заміни вийміть акумулятор, потім за допомогою шестигранного ключа відкрутіть гвинт, що знаходиться всередині патрона. Потім витягніть патрон назовні. Для встановлення нового патрона виконайте операцію у зворотному порядку, переконавшись, що гвинт добре затягнутий.

Який акумулятор можна використовувати з моделлю SSW 18 LTX 800 BL?

Використовуйте лише акумулятори Li-Ion системи Cordless Alliance System (CAS) від Metabo, з напругою 18 В та ємністю від 2,0 А·год до 10,0 А·год. Акумулятори інших брендів можуть бути несумісними та можуть пошкодити інструмент.

Як регулювати крутний момент на гвинтокруті?

Цей ударний гвинтокрут не має класичного регулювання крутного моменту. Крутний момент контролюється ударним механізмом та прикладеним зусиллям. Щоб уникнути перетягування, використовуйте знижену швидкість або насадку-обмежувач крутного моменту.

Що робити, якщо гвинтокрут не запускається?

Спочатку перевірте, чи акумулятор заряджений та правильно вставлений. Якщо світлодіодний індикатор блимає, зверніться до інструкції. Якщо проблема не зникає, перевірте контакти акумулятора та очистіть їх. Якщо інструмент все ще не запускається, зверніться до сервісного центру Metabo.

Як чистити гвинтокрут Metabo SSW 18 LTX 800 BL?

Від'єднайте акумулятор перед будь-яким чищенням. Використовуйте суху ганчірку для протирання зовнішніх поверхонь. Ніколи не використовуйте хімічні засоби або рідини. Вентиляційні отвори можна чистити м'якою щіткою.

Який середній термін служби акумулятора?

Термін служби акумулятора Li-Ion Metabo становить приблизно 500 повних циклів заряджання. Інтенсивне використання, екстремальні температури або глибокий розряд можуть скоротити цей термін. Для максимальної довговічності зберігайте акумулятор при кімнатній температурі та не допускайте його повного розряду.

Чи можна використовувати аксесуари інших брендів?

Так, за умови сумісності з квадратним патроном 1/2" та здатності витримувати високі крутні моменти (до 800 Н·м). Використовуйте якісні насадки для закручування та головки, щоб уникнути ризику поломки.

Як дізнатися, чи акумулятор повністю заряджений?

На зарядному пристрої Metabo контрольний індикатор світиться постійним зеленим, коли акумулятор повністю заряджений. На самому акумуляторі натисніть кнопку індикатора, щоб побачити рівень заряду за допомогою світлодіодів.

Що робити при перегріві гвинтокрута?

Негайно зупиніть інструмент та вийміть акумулятор. Дайте пристрою охолонути принаймні 15 хвилин перед повторним використанням. Уникайте тривалого використання на повній потужності та переконайтеся, що вентиляційні отвори не заблоковані.

Де знайти запасні частини для моделі SSW 18 LTX 800 BL?

Запасні частини доступні у авторизованих дилерів Metabo або безпосередньо на сайті www.metabo.com. Використовуйте серійний номер вашого інструмента для визначення сумісних деталей. Ремонт має виконувати спеціаліст.

ПОСІБНИК КОРИСТУВАЧА SSW 18 LTX 800 BL METABO

uk Оригінальна інструкція з експлуатації 57

2. Чршніші рішкілішім

Lhgfwlpndw uwpflpp Guwwnlwnd tg ahwjg Metabo L CAS (Cordless Alliance System) lqnunwlh2 smpwnlng6tph Lhgfwlpndw hundwp:

Ujn umpfp finjwnktuiwde sk umhufmghmly phqhlqlmhg hmd unndnp nfgwlnpjnulgtpn], qqwjwhu fnclghwhgph jnwqwpntugtpn], pwjlwhwswwnf qhpda lww qhutlhfgtp sntggnn wdawlg oqnwnpndwng hwfwp, bpt liptfg lqnfhg slw liptfg wglwnbqn pjm66 trmcjwnynn y lhpwnnfgh mwnuh hpwhnfqgtp wnjn md:

ASC 30-36 -p fwnwntuwd t Llphnu-d-lnfwnh dmpwnghkph lfgfwnnpduhi hnuwp (14,4 q. - 36 q., 1,3 U,d - 10 U,d, 4- 10 p[hlfklpm]).

ASC 55, ASC 55 SE -p gm|mm|km|nd t Lhp|mmf-|n|gm|h|g dmp|ng|g|tph Llgf|mm|np|fm| hnm|mp (12 q. - 36 q., 1,3 U,d - 10 U,d, 3- 10 p|h|g|t|pm|):

ASC 145, ASC 145 SE -p gm|w|n|tu|md t L|p|m|u- |n|gm|h|g |w|p|u|ng|k|p h|g|f|m|np|u|nf h|m|u|p (12 q. - 36 q., 1,3 Ud - 10 Ud, 3- 10 p|h|h|g|l,pud):

ASC ultra -fi gmjnmukuimd k Lhpjmvd-lmfwjhf dmpunlpgfikph lhgfuynpufni hnufmp (mk'u qngalmdfp umpfh lpw, lpwf 14,4 q. - 36 q., 1,3 Ud - 10 Ud, 4- 10 pfhlglpknd, lpwf 12 q. - 36 q., 1,3 Ud - 10 Ud, 3- 10 pfhlglpknd):

SC 60 Plus -μ fumpuwntuwd ή ιhphmuf-hnfwnjfu δuwpunqgfd,ph ιhgfwulapudfu hundup (14,4 Φ - 18 Φ, 1,3 U,d - 10 U,d, 4- 10 μfhlgfbpnl):

7.1 Чинціншінхі зімпунлінгібірі 11ghfui|npúniú

7.2 Чинчай, привфунпрнці

bpp hnunul|hsp |hgfu|napud l, |hgfu|napufu wupfp w|numdum qhu|wnph|ncd l, |pu|hgfu|napufu ndqhih dpu:

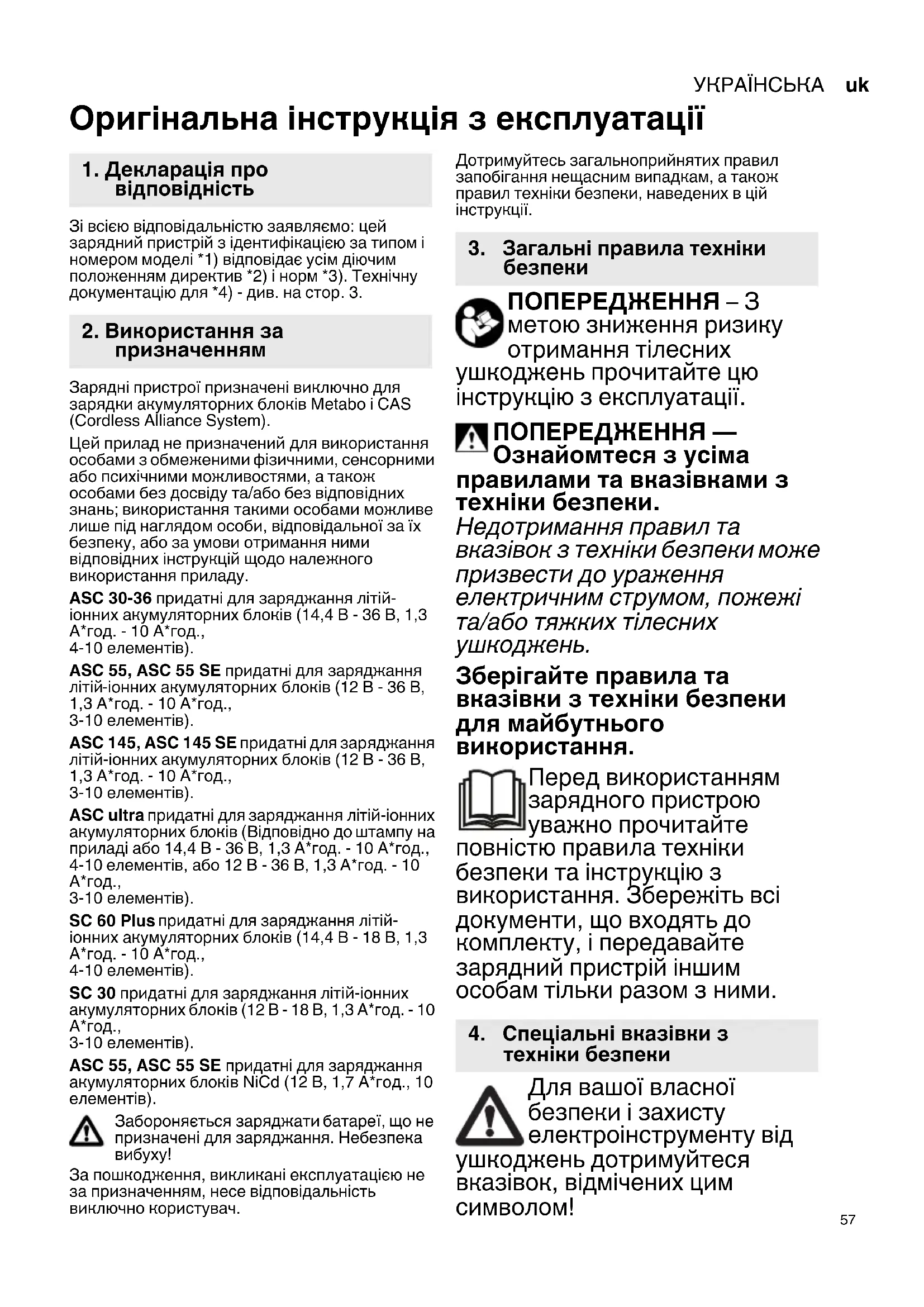

Оригінальна інструкція з експлуатації

1. Декларація про відповідність

Зі всією відповідальністю заявляємо: цей зарядний пристрій з ідентифікацією за типом і номером моделі *1) відповідає усім діючим положенням директив *2) і норм *3). Технічну документацію для *4) - див. на стор. 3.

2. Використання за призначенням

Зарядні пристрої призначені виключно для зарядки акумуляторних блоків Metabo і CAS (Cordless Alliance System).

Цей прилад не призначений для використання особами з обмеженими фізичними, сенсорними або психічними можливостями, а також особами без досвіду та/або без відповідних знань; використання такими особами можливе лише під наглядом особи, відповідальної за їх безпеку, або за умови отримання ними відповідних інструкцій щодо належного використання приладу.

ASC 30-36 придатні для заряджання літій- іонних акумуляторних блоків (14,4 В - 36 В, 1,3 А*год. - 10 А*год., 4-10 елементів).

ASC 55, ASC 55 SE придатні для заряджання літій-іонних акумуляторних блоків (12 В - 36 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

ASC 145, ASC 145 SE придатні для заряджання літій-іонних акумуляторних блоків (12 В - 36 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

ASC ultra придатні для заряджання літій-іонних акумуляторних блоків (Відповідно до штампу на приладі або 14,4 В - 36 В, 1,3 А*год. - 10 А*год., 4-10 елементів, або 12 В - 36 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

SC 60 Plus придатні для заряджання літій- іонних акумуляторних блоків (14,4 В - 18 В, 1,3 А*год. - 10 А*год., 4-10 елементів).

SC 30 придатні для заряджання літій-іонних акумуляторних блоків (12 В - 18 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

ASC 55, ASC 55 SE придатні для заряджання акумуляторних блоків NiCd (12 В, 1,7 А*год., 10 елементів).

Забороняється заряджати батареї, що не призначені для заряджання. Небезпека вибуху!

За пошкодження, викликані експлуатацією не за призначенням, несе відповідальність виключно користувач.

Дотримуйтесь загальноприйнятих правил запобігання нещасним випадкам, а також правил техніки безпеки, наведених в цій інструкції.

3. Загальні правила техніки безпеки

ПОПЕРЕДЖЕННЯ – 3 метою зниження ризику отримання тілесних оджень прочитайте цю рукцію з експлуатації.

ПОПЕРЕДЖЕННЯ — Ознайомтеся з усіма авилами та вказівками з кніки безпеки.

Недотримання правил та вказівок з техніки безпеки може призвести до ураження електричним струмом, пожежі та/або тяжких тілесних ушкоджень.

Зберігайте правила та вказівки з техніки безпеки для майбутнього використання.

Перед використанням зарядного пристрою уважно прочитайте повністю правила техніки безпеки та інструкцію з використання. Збережіть всі документи, що входять до комплекту, і передавайте зарядний пристрій іншим особам тільки разом з ними.

4. Спеціальні вказівки з техніки безпеки

Для вашої власної безпеки і захисту електроінструменту від ушкоджень дотримуйтеся вказівок, відмічених цим символом!

УКРАЇНСЬКАук

Попередження про небезпеку, спричинену електричною напругою!

З несправного літій- іонного акумуляторного блока може витікати слабокисла горюча рідина!

Якщо електроліт пролився і потрапив на шкіру, негайно промийте цю ділянку великою кількістю води. У випадку потрапляння електроліту в очі промийте їх чистою водою і терміново зверніться до лікаря! Не заряджайте повністю заряджений акумуляторний блок!

Тільки для використання всередині приміщення.

Захищайте зарядний пристрій від попадання вологи!

Не дозволяйте дітям використовувати пристрій.

Діти повинні знаходитись під постійним наглядом, щоб вони не використовували пристрій у якості іграшки.

Не допускайте дітей до зарядного пристрою / в робочу зону!

Зберігайте зарядний пристрій у недоступному для дітей місці!

При появі диму в зарядному пристрої або його займанні негайно вийміть вилку з розетки!

Не вставляйте ніякі предмети у вентиляційні прорізи зарядного пристрою. Небезпека короткого замикання або ураження електричним струмом!

Не користуйтеся несправними акумуляторними блоками! Не заряджайте акумуляторні блоки за допомогою зарядних пристроїв AIR COOLED у місцях з підвищеним рівнем металевого пилу.

5. Огляд

Див. стор. 2. Малюнки можуть служити прикладом для всіх моделей.

1 Акумуляторний блок (не входить до обсягу поставки)
2 Слайдове кріплення
3 Індикатор режиму заряджання
4 Попереджувальний індикатор

6. Введення в експлуатацію

Перед початком роботи переконайтеся, що вказані на технічній табличці приладу напруга та частота в мережі співпадають з даними вашої електромережі.

Прилади, подібні до цього, які генерують постійний струм, можуть впливати на роботу звичайних пристроїв захисного відключення. Використовуйте пристрій захисного відключення типу F або вище із струмом відключення макс. 30 мА.

Перед введенням в експлуатацію зарядного пристрою переконаєтеся в тому, що вентиляційні отвори відкриті. Мінімальна відстань від інших предметів на складати не менше 5 см!

6.1 Самодіагностика

Попереджувальний індикатор (4) та індикатор режиму заряджання (3) світяться по черзі по прибл. 1 секунді, вбудований вентилятор працює бл. 5 секунд.

7. Експлуатація

7.1 Заряджання акумуляторного блока

Акумуляторний блок встановити до упору на слайдове кріплення (2).

Індикатор режиму заряджання (3) блимає.

Вказівка. Щоб з літій-іонними акумуляторними блоками відображався рівень заряду, спочатку вийміть акумуляторний блок з зарядного пристрою, а потім натисніть кнопку на акумуляторному блоці.

7.2 Підтримуюче заряджання акумулятора

Після завершення процесу заряджання зарядний пристрій автоматично перемикається на режим підтримуючого заряджання.

Акумуляторний блок може залишатися в зарядному пристрої і таким чином завжди бути готовим до роботи.

Індикатор режиму заряджання (3) горить постійно.

8. Несправності

8.1 Попереджувальний індикатор (4) горить постійно.

Акумуляторний блок не заряджається. Температура занадто висока / занадто низька. Коли температура акумуляторного блоку складає від 0 °C до 50 °C, процес заряджання починається автоматично.

8.2 Попереджувальний індикатор (4) блимає

• Акумуляторний блок пошкоджений. Негайно вийміть акумуляторний блок із зарядного пристрою.
• Акумуляторний блок неправильно вставлений у гніздо (2). Див. розділ 7.1.

9. Ремонт

Ремонт зарядного пристрою повинен здійснюватися тільки професійними електриками!

У разі ушкодження кабелю живлення даного приладу в цілях безпеки необхідно забезпечити його заміну виробником, фахівцем сервісної служби або іншою особою відповідної кваліфікації.

Для ремонту зарядних пристроїв Metabo звертайтесь в регіональне представництво Metabo. Адреси див. на сайті www.metabo.com.

10. Захист довкілля

Дотримуйтеся національних правил безпечної утилізації і переробки використаних інструментів, пакувальних матеріалів і приладдя.

Тільки для країн ЄС: не утилізуйте електроінструменти разом з побутовими відходами! Згідно з директивою ЄС 2012/

19/ЄС про електричні та електронні пристрої та відповідними національними нормами

відпрацьовані електроінструменти підлягають роздільній утилізації з метою їх подальшої екологічно безпечної переробки.

11. Технічні характеристики

Див. стор. 3.

$$ \begin{array}{l} \mathbf {U} = \text { напруга акумуляторного блоку } \ \mathbf {C} = \text { ємність акумуляторного блоку } \ I _ {C} = \text { струм заряджання } _ {1} \ \mathbf {t} _ {\mathrm{d}} = \text { час заряджайня } \ \end{array} $$

1) Залежно від залишкової ємності та температури акумуляторного блоку реальний час зарядки може не збігатися зі вказаними значеннями.

Рекомендована температура навколишнього середовища під час заряджання: від 0 °C до 40 °C.

Залишаємо за собою право на технічні зміни.

□ Прилад класу захисту II

\~ Змінний струм
