Producttype	Accu-slagboor
Merk	Metabo
Model	SSW 18 LTX 800 BL
Nominale spanning	18 V
Accutype	Li-Ion (Cordless Alliance System)
Aanbevolen accucapaciteit	2,0 - 10,0 Ah
Max. aanhaalmoment	800 Nm
Onbelast toerental	0 - 2200 omw/min
Slagfrequentie	0 - 3200 slagen/min
Klauwplaat	1/2" (12,7 mm) vierkant
Gewicht (zonder accu)	2,1 kg
Lengte	198 mm
Hoogte	250 mm
Breedte	80 mm
Geluidsniveau (LpA)	96 dB(A)
Trillingen (ah)	12 m/s²
Beschermingsklasse	II (dubbele isolatie)
Voeding	18 V Li-Ion accu
Belangrijkste functies	Toerentalregeling, motorrem, LED-verlichting, acculaadindicator
Onderhoud en reiniging	Reinigen met een droge doek; geen chemicaliën gebruiken
Veiligheid	Draag gehoor- en oogbescherming; niet gebruiken in natte omgeving
Reserveonderdelen en repareerbaarheid	Verkrijgbaar via Metabo service; reparaties door een specialist

Veelgestelde vragen - SSW 18 LTX 800 BL METABO

Hoe vervang ik de klauwplaat van de Metabo SSW 18 LTX 800 BL slagschroevendraaier?

De vierkante 1/2" klauwplaat wordt vastgezet met een borgkogel. Om deze te vervangen, verwijder de accu, gebruik dan een inbussleutel om de borgschroef in de klauwplaat los te draaien. Trek vervolgens de klauwplaat naar buiten. Om een nieuwe klauwplaat te monteren, voer de handeling in omgekeerde volgorde uit en zorg dat de schroef goed is vastgedraaid.

Welke accu kan ik gebruiken met het model SSW 18 LTX 800 BL?

Gebruik alleen Li-Ion accu's van het Cordless Alliance System (CAS) van Metabo, met een spanning van 18 V en een capaciteit tussen 2,0 Ah en 10,0 Ah. Accu's van andere merken zijn mogelijk niet compatibel en kunnen het gereedschap beschadigen.

Hoe stel ik het aanhaalmoment in op de slagschroevendraaier?

Deze slagschroevendraaier heeft geen conventionele koppelinstelling. Het koppel wordt geregeld door de slagkracht en de uitgeoefende druk. Gebruik een lagere snelheid of een koppelbegrenzer om te voorkomen dat u te vast aandraait.

Wat te doen als de slagschroevendraaier niet start?

Controleer eerst of de accu is opgeladen en correct is geplaatst. Als de LED-indicator knippert, raadpleeg dan de handleiding. Als het probleem aanhoudt, controleer dan de accucontacten en reinig ze. Als het gereedschap nog steeds niet start, neem dan contact op met de Metabo serviceafdeling.

Hoe reinig ik de Metabo SSW 18 LTX 800 BL slagschroevendraaier?

Verwijder de accu voordat u gaat reinigen. Gebruik een droge doek om de buitenkant af te vegen. Gebruik nooit chemicaliën of vloeistoffen. De ventilatiesleuven kunnen worden gereinigd met een zachte borstel.

Wat is de gemiddelde levensduur van de accu?

De levensduur van een Metabo Li-Ion accu is ongeveer 500 volledige laadcycli. Intensief gebruik, extreme temperaturen of diepe ontlading kunnen deze levensduur verkorten. Bewaar de accu op kamertemperatuur en voorkom volledige ontlading om de levensduur te maximaliseren.

Kan ik accessoires van andere merken gebruiken?

Ja, mits ze compatibel zijn met een 1/2" vierkante klauwplaat en bestand zijn tegen hoge koppels (tot 800 Nm). Gebruik schroefbits en doppen van goede kwaliteit om breuk te voorkomen.

Hoe weet ik of de accu volledig is opgeladen?

Op de Metabo lader brandt het controlelampje constant groen wanneer de accu vol is. Druk op de accu zelf op de indicatorknop om het laadniveau te zien via de LED's.

Wat te doen bij oververhitting van de slagschroevendraaier?

Stop onmiddellijk het gereedschap en verwijder de accu. Laat het apparaat minimaal 15 minuten afkoelen voordat u het opnieuw gebruikt. Vermijd langdurig gebruik op vol vermogen en zorg dat de ventilatiesleuven niet geblokkeerd zijn.

Waar vind ik reserveonderdelen voor het model SSW 18 LTX 800 BL?

Reserveonderdelen zijn verkrijgbaar bij erkende Metabo-dealers of rechtstreeks op de website www.metabo.com. Gebruik het serienummer van uw gereedschap om compatibele onderdelen te identificeren. Reparaties moeten worden uitgevoerd door een specialist.

GEBRUIKSAANWIJZING SSW 18 LTX 800 BL METABO

nl Oorspronkelijke gebruiksaanwijzing 13

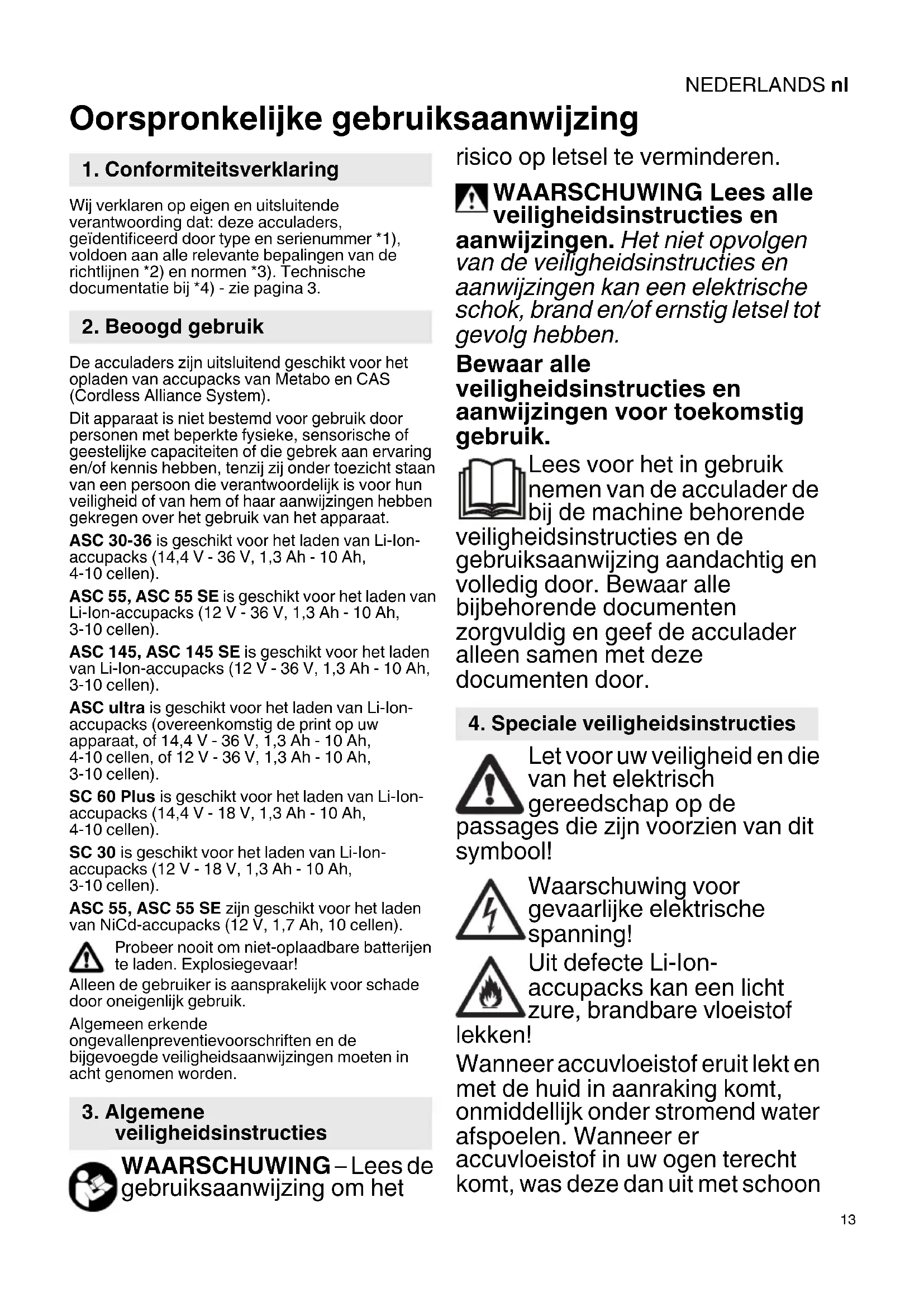

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigen en uitsluitende verantwoording dat: deze acculaders, geïdentificeerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 3.

2. Beoogd gebruik

De acculaders zijn uitsluitend geschikt voor het opladen van accupacks van Metabo en CAS (Cordless Alliance System).

Dit apparaat is niet bestemd voor gebruik door personen met beperkte fysieke, sensorische of geestelijke capaciteiten of die gebrek aan ervaring en/of kennis hebben, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van hem of haar aanwijzingen hebben gekregen over het gebruik van het apparaat.

ASC 30-36 is geschikt voor het laden van Li-Ion-occupacks (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 cellen).

ASC 55, ASC 55 SE is geschikt voor het laden van Li-Ion-occupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellen).

ASC 145, ASC 145 SE is geschikt voor het laden van Li-lon-occupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellen).

ASC ultra is geschikt voor het laden van Li-Ion-accupacks (overeenkomstig de print op uw apparaat, of 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 cellen, of 12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellen).

SC 60 Plus is geschikt voor het laden van Li-Ion-occupacks (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4-10 cellen).

SC 30 is geschikt voor het laden van Li-Ion-occupacks (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 cellen).

ASC 55, ASC 55 SE zijn geschikt voor het laden van NiCd-occupacks (12 V, 1,7 Ah, 10 cellen).

Probeer nooit om niet-oplaadbare batterijen te laden. Explosiegevaar!

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

Algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsaanwijzingen moeten in acht genomen worden.

3. Algemene veiligheidsinstructies

WAARSCHUWING – Lees de gebruiksaanwijzing om het

risico op letsel te verminderen.

WAARSCHUWING Lees alle veiligheidsinstructies en

aanwijzingen. Het niet opvolgen van de veiligheidsinstructies en aanwijzingen kan een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen voor toekomstig gebruik.

Lees voor het in gebruik nemen van de acculader de bij de machine behorende veiligheidsinstructies en de gebruiksaanwijzing aandachtig en volledig door. Bewaar alle bijbehorende documenten zorgvuldig en geef de acculader alleen samen met deze documenten door.

4. Speciale veiligheidsinstructies

Let voor uw veiligheid en die van het elektrisch gereedschap op de passages die zijn voorzien van dit symbool!

Waarschuwing voor gevaarlijke elektrische spanning!

Uit defecte Li-Ion- accupacks kan een licht zure, brandbare vloeistof

lekken!

Wanneer accuvloeistof eruit lekt en met de huid in aanraking komt, onmiddellijk onder stromend water afspoelen. Wanneer er accuvloeistof in uw ogen terecht komt, was deze dan uit met schoon

NEDERLANDSnl

water en zoek onmiddellijk een arts op voor behandeling!

Volledig geladen accupacks niet opnieuw laden!

Alleen voor gebruik binnenshuis.

Bescherm de acculader tegen vocht!

Laat nooit toe dat kinderen het apparaat gebruiken.

Kinderen dienen onder toezicht te staan om ervoor te zorgen dat zij niet met het apparaat spelen.

Houd kinderen uit de buurt van de acculader resp. het werkgebied!

Bewaar uw acculader op een voor kinderen ontoegankelijke plek!

Trek bij rookontwikkeling of brand in de acculader onmiddellijk de stekker uit het stopcontact!

Steek geen voorwerpen in de ventilatiesleuven van de acculader - gevaar voor een elektrische schok resp. kortsluiting!

Gebruik geen defecte accupacks!

In omgevingen met een hoge metaalstof-belasting mag u accupacks niet met AIR COOLED-acculaders laden.

5. Overzicht

Zie pagina 2. De afbeeldingen gelden als voorbeeld voor alle apparaten.

1 Accupack (niet bij de leveringsomvang inbegrepen)
2 Schuifbevestiging
3 Indicatielampje
4 Waarschuwings-led

6. Ingebruikname

Vergelijk voor de ingebruikname of de op het typeplaatje aangegeven spanning en frequentie overeenkomt met de netspanning. Apparaten zoals deze, die gelijkstroom opwekken, kunnen eenvoudige differentieelschakelaars beïnvloeden. Gebruik type F of hoger, met een uitschakelstroom van max. 30 mA.

Zorg er voor de ingebruikname van de acculader voor dat de ventilatiesleuven vrij zijn. Minimale afstand tot andere voorwerpen min. 5 cm!

6.1 Zelftest

Steek de stekker in het stopcontact.

De waarschuwings-led (4) en het indicatielampje (3) gaan na elkaar ca. 1 seconde aan, de ingebouwde ventilator draait ca. 5 seconden.

7. Gebruik

7.1 Accupack opladen

Accupack volledig, tot de aanslag op de schuifbevestiging (2) schuiven.

Het indicatielampje (3) knippert.

Aanwijzing: Om bij Li-lon-occupacks de laadtoestand te laten weergeven eerst het accupack uit de acculader nemen en vervolgens op de knop van het accupack drukken.

7.2 Conditieladen

Wanneer het laden is beeindigd, schakelt de acculader automatisch over op conditieladen.

Het accupack kan in de acculader blijven zitten en is zodoende altijd gereed voor gebruik.

Het indicatielampe (3) brandt continu.

8. Storing

8.1 Waarschuwings-led (4) brandt continu

Accupack wordt niet opgeladen. Temperatuur te hoog/te laag. Ligt de temperatuur van het accupack tussen 0°C en 50°C, dan begint het laden automatisch.

8.2 Waarschuwings-led (4) knippert

• Accupack defect. Accupack direct uit de acculader nemen.
• Accupack is niet goed op de schuifbevestiging (2) geschoven. Zie hoofdstuk 7.1.

9. Reparatie

Reparaties aan de acculader mogen uitsluitend uitgevoerd worden door een erkend elektromonteur!

Als de stroomkabel van dit apparaat beschadigd is, dient het door de fabrikant of zijn klantenservice of een soortgelijk gekwalificeerde persoon vervangen te worden, om gevaren te voorkomen.

Neem voor acculaders van Metabo die gerepareerd dienen te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/

EG inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen afgedankte elektrische gereedschappen gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

U = spanningsbereik van het accupack

^1) Afhankelijk van de restcapaciteit en de temperatuur van het accupack kunnen de werkelijke laadtijden afwijken van de opgegeven tijden.

Toegestane omgevingstemperatuur tijdens het laden: 0°C tot 40°C.

Wijzigingen in het kader van technische verbeteringen voorbehouden.

□ Apparaat van beveiligingsklasse II

\~ wisselstroom
