Өнім түрі	Сымсыз соққылы бұрағыш
Бренд	Metabo
Модель	SSW 18 LTX 800 BL
Номиналды кернеу	18 V
Батарея түрі	Li-Ion (Cordless Alliance System)
Ұсынылатын батарея сыйымдылығы	2.0 - 10.0 Ah
Макс. бұрау моменті	800 Nm
Бос жүріс жылдамдығы	0 - 2200 tr/min
Соққы жиілігі	0 - 3200 bpm
Патрон	1/2" (12.7 мм) шаршы
Салмағы (батареясыз)	2.1 kg
Ұзындығы	198 mm
Биіктігі	250 mm
Ені	80 mm
Дыбыс деңгейі (LpA)	96 dB(A)
Діріл (ah)	12 m/s²
Қорғаныс класы	II (қос оқшаулау)
Қоректену	Батарея 18 V Li-Ion
Негізгі функциялар	Жылдамдық реттегіші, мотор тежегіші, LED жарықтандыру, батарея заряды индикаторы
Күтім және тазалау	Құрғақ шүберекпен тазалау; химиялық заттарды қолданбаңыз
Қауіпсіздік	Құлақ пен көзді қорғау құралдарын кию; ылғалды жерде қолданбаңыз
Қосалқы бөлшектер мен жөндеу мүмкіндігі	Metabo қызметі арқылы қолжетімді; маман жөндейді

Жиі қойылатын сұрақтар - SSW 18 LTX 800 BL METABO

Metabo SSW 18 LTX 800 BL бұрағышының патронын қалай ауыстыруға болады?

1/2" шаршы патрон құлыптау шаригімен бекітілген. Оны ауыстыру үшін батареяны алыңыз, содан кейін патрон ішіндегі бекіту бұрандасын бұрап алу үшін алтыбұрышты кілтті пайдаланыңыз. Содан кейін патронды сыртқа қарай тартыңыз. Жаңа патронды орнату үшін, бұранданы жақсылап бұрап, операцияны кері ретпен орындаңыз.

SSW 18 LTX 800 BL моделімен қандай батареяны қолдануға болады?

Тек Metabo компаниясының Cordless Alliance System (CAS) жүйесінің Li-Ion батареяларын, 18 В кернеуімен және 2,0 Ач пен 10,0 Ач аралығындағы сыйымдылықпен пайдаланыңыз. Басқа брендтердің батареялары үйлесімді болмауы мүмкін және құралды зақымдауы мүмкін.

Бұрағышта бұрау моментін қалай реттеуге болады?

Бұл соққылы бұрағышта классикалық момент реттеуі жоқ. Момент соққы фрезасымен және қолданылатын қысыммен басқарылады. Шамадан тыс тартып кетпеу үшін төмендетілген жылдамдықты немесе момент шектегіш ұштығын пайдаланыңыз.

Бұрағыш іске қосылмаса не істеу керек?

Алдымен батареяның зарядталғанын және дұрыс салынғанын тексеріңіз. Егер LED шамы жыпылықтаса, нұсқаулықты қараңыз. Мәселе сақталса, батарея контактілерін тексеріп, тазалаңыз. Құрал әлі де іске қосылмаса, Metabo сатудан кейінгі қызметіне хабарласыңыз.

Metabo SSW 18 LTX 800 BL бұрағышын қалай тазалауға болады?

Тазалау алдында батареяны ажыратыңыз. Сыртқы бетін сүрту үшін құрғақ шүберекті пайдаланыңыз. Ешқашан химиялық заттарды немесе сұйықтықтарды қолданбаңыз. Желдету саңылауларын жұмсақ щеткамен тазалауға болады.

Батареяның орташа қызмет ету мерзімі қандай?

Metabo Li-Ion батареясының қызмет ету мерзімі шамамен 500 толық зарядтау циклін құрайды. Қарқынды пайдалану, шектен тыс температура немесе терең разряд бұл мерзімді қысқартуы мүмкін. Ұзақ қызмет ету үшін батареяны бөлме температурасында сақтаңыз және оны толығымен разрядталған күйде қалдырмаңыз.

Басқа брендтердің керек-жарақтарын қолдана аламын ба?

Иә, егер олар 1/2" шаршы патронмен үйлесімді болса және жоғары моменттерге (800 Н-м дейін) төтеп беретін болса. Сыну қаупін болдырмау үшін сапалы бұрау ұштықтарын және втулкаларды пайдаланыңыз.

Батареяның толық зарядталғанын қалай білуге болады?

Metabo зарядтағышында батарея толық зарядталғанда басқару шамы тұрақты жасыл болып жанады. Батареяның өзінде заряд деңгейін LED арқылы көру үшін көрсеткіш түймесін басыңыз.

Бұрағыштың қызып кетуі жағдайында не істеу керек?

Құралды дереу тоқтатып, батареяны алыңыз. Құрылғыны қайта пайдаланар алдында кемінде 15 минут салқындатыңыз. Толық қуатта ұзақ уақыт пайдаланудан аулақ болыңыз және желдету саңылауларының бітеліп қалмағанына көз жеткізіңіз.

SSW 18 LTX 800 BL моделіне қосалқы бөлшектерді қайдан табуға болады?

Қосалқы бөлшектер Metabo ресми сатушыларында немесе тікелей www.metabo.com сайтында қолжетімді. Үйлесімді бөлшектерді анықтау үшін құралыңыздың сериялық нөмірін пайдаланыңыз. Жөндеуді маман жүргізуі керек.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ SSW 18 LTX 800 BL METABO

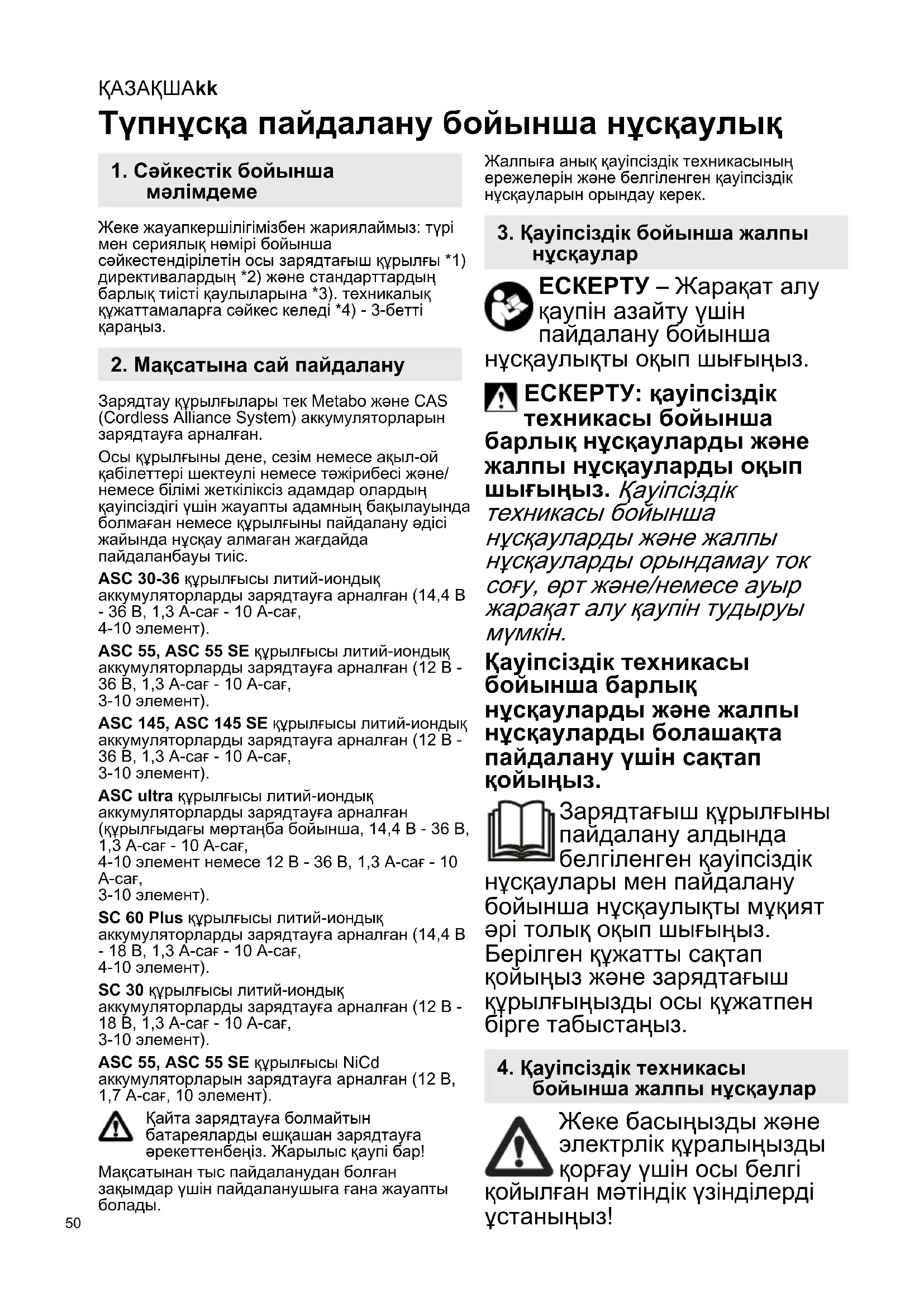

Түпнұска пайдалану бойынша нұсқаулық

1. Сәйкестік бойынша мәлімдеме

Жеке жауапкершілігімізбен жариялаймыз: түрі мен сериялық нөмірі бойынша сәйкестендірілетін осы зарядтағыш құрылғы *1) директивалардың *2) және стандарттардың барлық тиісті қаулыларына *3). техникалық құжаттамаларға сәйкес келеді *4) - 3-бетті қараңыз.

2. Максатына сай пайдалану

Зарядтау күрылғылары тек Metabo және CAS (Cordless Alliance System) аккумуляторларын зарядтауға арналған.

Осы құрылғыны дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі және/ немесе білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты адамның бақылауында болмаған немесе құрылғыны пайдалану әдісі жайында нұсқау алмаған жағдайда пайдаланбауы тиіс.

ASC 30-36 кұрылғысы литий-иондық аккумуляторларды зарядтауға арналған (14,4 В - 36 В, 1,3 А-сағ - 10 А-сағ, 4-10 элемент).

ASC 55, ASC 55 SE кұрылғысы литий-иондық аккумуляторларды зарядтауға арналған (12 В - 36 В, 1,3 А-сағ - 10 А-сағ, 3-10 элемент).

ASC 145, ASC 145 SE кұрылғысы литий-иондық аккумуляторларды зарядтауға арналған (12 В - 36 В, 1,3 А-сағ - 10 А-сағ, 3-10 элемент).

ASC ultra курылғысы литий-иондық аккумуляторларды зарядтауға арналған (курылғыдағы мөртаңба бойынша, 14,4 В - 36 В, 1,3 А-сағ - 10 А-сағ, 4-10 элемент немесе 12 В - 36 В, 1,3 А-сағ - 10 А-сағ, 3-10 элемент).

SC 60 Plus курылғысы литий-иондық аккумуляторларды зарядтауға арналған (14,4 В - 18 В, 1,3 А-сағ - 10 А-сағ, 4-10 элемент).

SC 30 курылғысы литий-иондық аккумуляторларды зарядтауға арналған (12 В - 18 В, 1,3 А-сағ - 10 А-сағ, 3-10 элемент).

ASC 55, ASC 55 SE курылғысы NiCd аккумуляторларын зарядтауға арналған (12 В, 1,7 А-сағ, 10 элемент).

Қайта зарядтауға болмайтын батареяларды ешкашан зарядтауға әрекеттенбөңіз. Жарылыс қаупі бар!

Максатынан тыс пайдаланудан болған зақымдар үшін пайдаланушыға ғана жауапты болады.

Жалпыға анық қауіпсіздік техникасының өрежелерін және белгіленген қауіпсіздік нұсқауларын орындау керек.

3. Қауіпсіздік бойынша жалпы нұсқаулар

ЕСКЕРТУ – Жаракат алу қаупін азайту үшін пайдалану бойынша

ЕСКЕРТУ: қауіпсіздік техникасы бойынша барлық нұсқауларды және жалпы нұсқауларды оқып шығыңыз. Қауіпсіздік техникасы бойынша нұсқауларды және жалпы нұсқауларды орындамау ток соғу, өрт және/немесе ауыр жаракат алу қаупін тудыруы мүмкін.

Қауіпсіздік техникасы бойынша барлық нұсқауларды және жалпы нұсқауларды болашақта пайдалану үшін сақтап қойыңыз.

Зарядтағыш құрылғыны пайдалану алдында белгіленген қауіпсіздік нүсқаулары мен пайдалану бойынша нүсқаулықты мұқият әрі толық оқып шығыңыз. Берілген құжатты сақтап қойыңыз және зарядтағыш құрылғыңызды осы құжатпен бірге табыстаңыз.

4. Қауіпсіздік техникасы бойынша жалпы нұсқаулар

Жеке басыңызды және электрлік құралыңызды қорғау үшін осы белгі койылған мәтіндік үзінділерді устаныңыз!

Қауіпті электрлік кернеу туралы ескерту!

Акаулы литий-иондык аккумуляторлардан сэл кышкылды, жанғыш сүйықтық шығуы мүмкін!

Аккумулятор сүйықтығы шығып, теріге тиген жағдайда, оны дереу судың жеткілікті мөлшерімен шайып шығыңыз. Аккумулятор сүйықтығы көзге тиген жағдайда, оны таза сумен жуып шығыңыз да, дереу медициналық жәрдемге жүгініңіз!

Толык зарядталған аккумуляторды қайтадан зарядтамаңыз!

Тек іште пайдалануға арналған.

Зарядтағыш құрылғыны ылғалдан қорғаңыз!

Ешкашан балаларға құрылғыны пайдалануға рүқсат бермеңіз.

Балалардың құрылғымен ойнамауына көз жеткізу үшін, оларды қадағалап отыру керек.

Балаларды зарядтағыш құрылғыдан немесе жұмыс аймағынан алшақ ұстаңыз!

Зарядтағыш құрылғыны балалар үшін қолжетімді болмайтындай етіп сақтаңыз!

Зарядтағыш құрылғыда түтін немесе өрт туындаған жағдайда dereу желілік ашаны суырып қойыңыз!

Зарядтағыш құрылғының желдету саңылауына ешқандай бөгде заттарды салмаңыз - ток

соғу немесе қысқа түйықталу қаупі бар!

Акаулы аккумуляторларды пайдаланбаныз!

Металл шаңының жүктемесі үлкен аймақтарда аккумуляторларды AIR COOLED зарядтағыш құрылғыларымен зарядтамаңыз.

5. Шолу

2-бетті караңыз. Суреттер барлық құрылғылар үшін мысал ретінде берілген.

1 Аккумулятор (жеткізілім жиынтығына кірмейді)
2 Жылжымалы тірек
3 Ж у мыс ин дикаторы
4 Ескерту индикаторы

6. Қолданыска енгізу

Колданыска енгізу алдында фирмалық тақтайшада көрсетілген номиналды кернеу мен номиналды жиілік ток желіңіздің деректеріне сәйкес келетіндігіне көз жеткізіңіз.

Туракты ток шығаратын осындай құрылғылар қарапайым дифференциалды токтың автоматты ажыратқышына әсер етуі мүмкін. Ажырату тогы ең көбі 30 мА шамасындағы F немесе жоғарырақ санатты пайдаланыңыз.

Зарядтағыш құрылғыны қолданысқа енгізу алдында желдету саңылауларының бос екендігіне көз жеткізіңіз. Басқа бөгде заттардан

минималды арақашықтық кем дегенде 5 см құрайды!

6.1 Өзіндік диагностика

Желілік ашаны салыңыз.

Ескерту индикаторы (4) және жұмыс индикаторы (3) шамамен 1 секунд ішінде кезектесіп жанып тұрады, кіріктірілген желдеткіш шамамен 5 секунд ішінде жұмыс істейді.

7. Пайдалану

Нускау: литий-иондык аккумулятордың заряд деңгейін тексеру үшін, алдымен аккумуляторды

КАЗАКШАkk

зарядтағыш құрылғыдан шығарып, сонан сон, аккумулятордағы түймені басыңыз.

Заряд аякталған жағдайда, зарядтағыш құрылғы автоматты түрде тұрақты қосымша зарядтау режиміне ауысады.

Аккумулятор зарядтағыш құрылғы ішінде қалып, әрдайым жұмысқа дайын болуы мүмкін.

Жұмыс индикаторы (3) тұрақты түрде жанып тұрады.

8. Акаульк

8.1 Ескерту индикаторы (4) тұрақты түрде жанып түр

Аккумулятор зарядталмайды. Температура тым жоғары/тым төмен. Егер аккумулятордың температурасы 0 °C және 50 °C аралығында болса, зарядтау әрекеті автоматты түрде басталады.

• Аккумулятор ақаулы. Аккумуляторды бірден зарядтағыш құрылғыдан шығарыңыз.
• Аккумулятор жылжымалы тірекке (2) дұрыс жылжытылмаған. 7.1 бөлімін қараңыз.

9. Жөндеу

Зарядтағыш құрылғыда жәндеу жұмыстарын тек қана электрші маман өткізуі тиіс!

Осы құрылғының желілік қуат кабелі зақымдалған жағдайда, қауіпті жағдайларды болдырмау үшін, ол өндіруші немесе қызмет көрсету орталығында немесе ұқсас біліктілікке ие түлға тарапынан ауыстырылуы тиіс.

Metabo филиалына жөндеуді қажет ететін Metabo зарядтағыш құрылғысымен бірге барыңыз. Мекенжайлары www.metabo.com сайтында берілген.

10. Коршаған ортаны қорғау

Пайдаланылған аспаптарды, орауштарды және керек-жарактарды қоршаған орта үшін қауіпсіз түрде кәдеге жарату және қайта өндеу бойынша үлттық ережелерді ұстаныңыз.

Тек қана ЕО елдерінде: электрлік құралды түрмыстық қоқыска тастамаңыз!

Электрлік және электрондық ескі

құрылғылар және үлттық заңға түрлендіру жәніндегі 2012/19/EU өуропалық директивасына сәйкес, пайдаланылған электрлік құралдар

бөлек жиналып, қоршаған орта үшін қауіпсіз қайта өңдеуге жіберілуі тиіс.

11. Техникалық деректер

3-бетті караңыз.

U = аккумулятордың кернеу диапазоны C = аккумулятордың куаттылығы Ic = зарядтау тогы t = зарядтау уакыты

1) Аккумулятордың қалған қуаттылығы мен температурасына байланысты шынайы зарядтау уақыты спецификациялардан өзгешеленуі мүмкін.

Зарядтау кезіндегі ұсынылатын қоршаған орта температурасы: 0 °C және 40 °C аралығында.

Техникалық дамуға қарай өзгерүі мүмкін.

□ II корғаныс класындағы кұрылғы

\~ Айнымалы ток

Сатып алушыға арналған ақпарат:

Сәйкестік сертификаты: № ЕЭО RU C-DE.ГБ09.В.00131/20, қолданылу мерзімі 10.02.2020 ж. бастап 09.02.2025 ж. дейін, «Независимая экспертиза» жауапкершілігі шектеулі серіктестігі өнімді сертификаттау жөніндегі органы берген; Орналасқан жері (заңды түлғаның мекенжайы) және қызмет орнының мекенжайы: 115280, Респей, Мәскеу қаласы, Ленинская Слобода көшесі, 19-үй, 2-қабат, 21ш8, 21ш9, 21ш10, 21ш11 бөлмелері; Телефоны: [phone]; Электрондық пошта мекенжайы: [e-mail]; Аккредиттеу аттестаты № РОСС RU.0001.11ГБ09, 09.09.2014 ж.

Сәйкестік туралы декларация: № ЕЭО N RU Д-DE.ГБ09.В.00348/20, қолданылу мерзімі 04.03.2020 ж. бастан 26.02.2025 ж. дейін, «Независимая экспертиза» жауапкершілігі шектеулі серіктестігі өнімді сертификаттау жәніндегі органы тіркеген; Орналасқан жері (заңды түлғаның мекенжайы) және қызмет орнының мекенжайы: 115280, Ресей, Мәскеу қаласы, Ленинская Слобода көшесі, 19-үй, 2-қабат, 21ш8, 21ш9, 21ш10, 21ш11 бөлмелері; Телефоны: [phone]; Электрондық пошта мекенжайы: [e-mail]; Аккредиттеу аттестаты № РОСС RU.0001.11ГБ09, 09.09.2014 ж.

Өндіруші ел: Кытай, Вьетнам Өндіруші: "Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия Ресейге импорттаушы: ЖШК «Метабо Евразия» Ресей, 127273, Мәскеу Березовая аллея көшесі, № 5 а, 7-құрылыс, 106- көңсе тел.: [phone] Өндірілген күні зарядтағыш құрылғыда көрсетілген

Өнімнің жарамдылық мерзімі 7 жылды құрайды. Өндірілген күннен кейін 5 жыл сақтауда түрган жағдайда алдын ала тексерместен пайдалану ұсынылмайды (өндірілген күнін жапсырмадан қараңыз).
