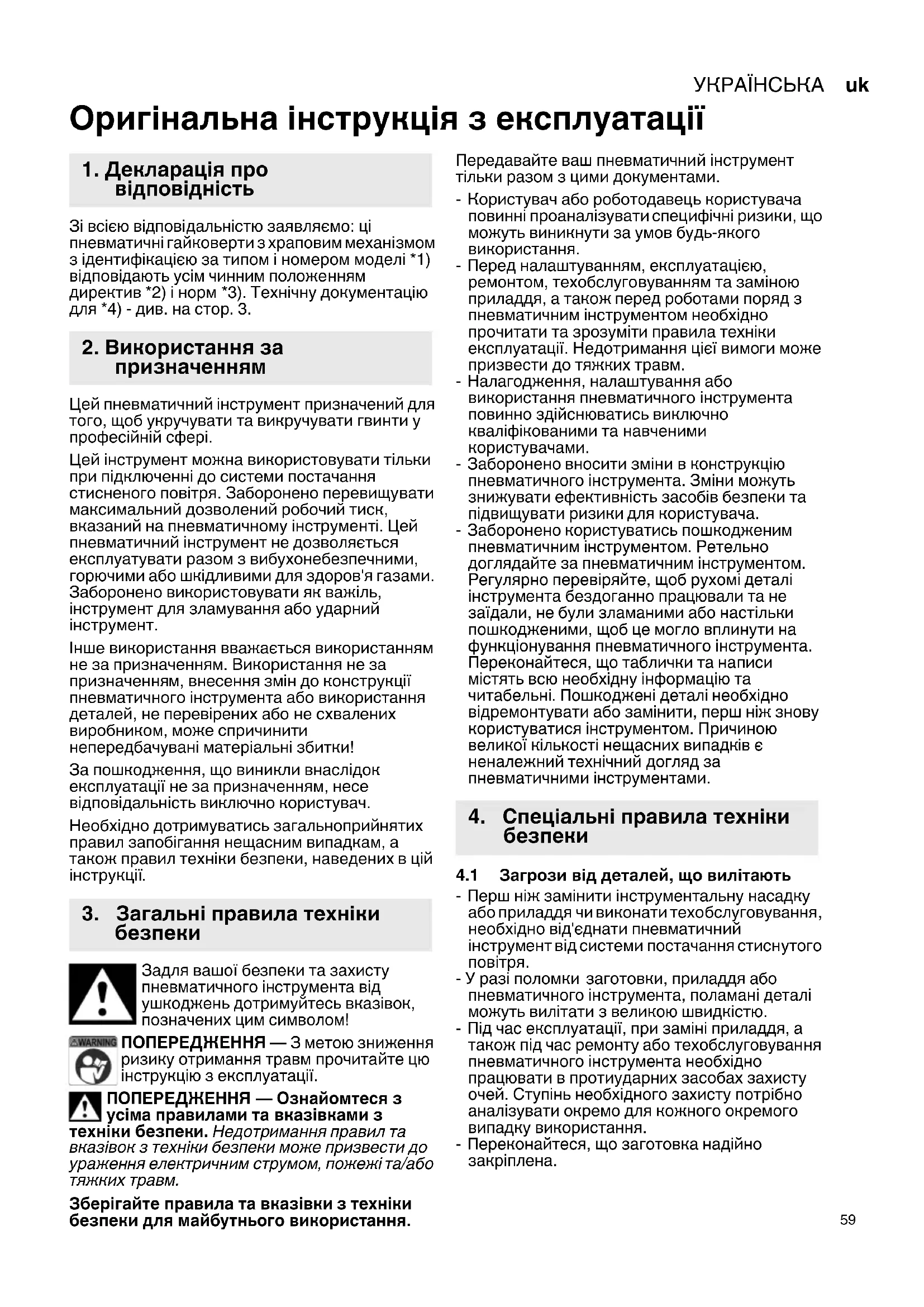

ПОСІБНИК КОРИСТУВАЧА DRS 3514 METABO

Оригінальна інструкція з експлуатації Зі всією відповідальністю заявляємо: ці пневматичні гайковерти з храповим механізмом з ідентифікацією за типом і номером моделі *1) відповідають усім чинним положенням директив *2) і норм *3). Технічну документацію для *4) - див. на стор. 3. Цей пневматичний інструмент призначений для того, щоб укручувати та викручувати гвинти у професійній сфері. Цей інструмент можна використовувати тільки при підключенні до системи постачання стисненого повітря. Заборонено перевищувати максимальний дозволений робочий тиск, вказаний на пневматичному інструменті. Цей пневматичний інструмент не дозволяється експлуатувати разом з вибухонебезпечними, горючими або шкідливими для здоров'я газами. Заборонено використовувати як важіль, інструмент для зламування або ударний інструмент. Інше використання вважається використанням не за призначенням. Використання не

призначенням, внесення змін до конструкції пневматичного інструмента або використання деталей, не перевірених або не схвалених виробником, може спричинити непередбачувані матеріальні збитки! За пошкодження, що виникли внаслідок експлуатації не за призначенням, несе відповідальність виключно користувач. Необхідно дотримуватись загальноприйнятих правил запобігання нещасним випадкам, а також правил техніки безпеки, наведених в цій

Задля вашої безпеки та захисту пневматичного інструмента від ушкоджень дотримуйтесь вказівок, позначених цим символом! ПОПЕРЕДЖЕННЯ — З метою зниження ризику отримання травм прочитайте цю інструкцію з експлуатації. ПОПЕРЕДЖЕННЯ — Ознайомтеся з усіма правилами та вказівками з техніки безпеки. Недотримання правил та вказівок з техніки безпеки може призвести до ураження електричним струмом, пожежі

тяжких травм. Зберігайте правила та вказівки з техніки безпеки для майбутнього використання. Передавайте ваш пневматичний інструмент тільки разом з цими документами. - Користувач або роботодавець користувача повинні проаналізувати специфічні ризики, що можуть виникнути за умов будь-якого використання. - Перед налаштуванням, експлуатацією, ремонтом, техобслуговуванням та заміною приладдя, а також перед роботами поряд з пневматичним інструментом необхідно прочитати та зрозуміти правила техніки експлуатації. Недотримання цієї вимоги може призвести до тяжких травм. - Налагодження, налаштування або використання пневматичного інструмента повинно здійснюватись виключно кваліфікованими та навченими користувачами. - Заборонено вносити зміни в конструкцію пневматичного інструмента. Зміни можуть знижувати ефективність засобів безпеки та підвищувати ризики для користувача. - Заборонено користуватись пошкодженим пневматичним інструментом. Ретельно доглядайте за пневматичним інструментом. Регулярно перевіряйте, щоб рухомі деталі інструмента бездоганно працювали та не заїдали, не були зламаними або настільки пошкодженими, щоб це могло вплинути на функціонування пневматичного інструмента. Переконайтеся, що таблички та написи містять всю необхідну інформацію та читабельні. Пошкоджені деталі

відремонтувати або замінити, перш ніж знову користуватися інструментом. Причиною великої кількості нещасних випадків є неналежний технічний догляд за пневматичними інструментами.

4.1 Загрози від деталей, що вилітають

- Перш ніж замінити інструментальну насадку або приладдя чи виконати техобслуговування, необхідно від'єднати пневматичний інструмент від системи постачання стиснутого

- У разі поломки заготовки, приладдя або пневматичного інструмента, поламані деталі можуть вилітати з великою швидкістю. - Під час експлуатації, при заміні приладдя, а також під час ремонту або техобслуговування пневматичного інструмента необхідно працювати в протиударних засобах захисту очей. Ступінь необхідного захисту потрібно аналізувати окремо для кожного окремого випадку використання. - Переконайтеся, що заготовка надійно

3. Загальні правила техніки

4. Спеціальні правила техніки

4.2 Загрози, спричинені захопленням/

намотуванням - Працюйте в придатному одязі. Не вдягайте просторий одяг та прикраси. Не наближайтеся волоссям, одягом та рукавицями до рухомих деталей пневматичного інструмента. Просторий одяг, довге волосся та прикраси можуть потрапити в деталі, що рухаються. Існує небезпека травмування. - Рукавиці можуть бути захоплені обертовим приводом, що може призвести до травмування або відриву пальців. - Обертові патрони та подовжувачі привода можуть легко захопити/намотати гумові або підсилені металевими вставками рукавиці. - На надягайте обвислі рукавиці або рукавиці з обрізаними чи зношеними пальцями. - У жодному разі не тримайте міцно привод, патрон або подовжувач привода. - Тримайте руки якнайдалі від обертового

під час експлуатації - Під час використання пневматичного інструменту рукам користувача можуть загрожувати защемлення, удари, порізи, садни та висока температура. Для захисту рук працюйте в захисних рукавицях. - Користувач та персонал з техобслуговування повинні бути фізично здатними опанувати розміри, вагу та потужність пневматичного інструмента. - Правильно тримайте пневматичний інструмент: будьте готовими протидіяти звичайним або раптовим рухам обома руками. - Зберігайте стійке положення та завжди тримайте рівновагу. - Рекомендується. за можливості, використовувати пристосування для підвішування. Якщо це не можливо, то для пневмоінструмента з прямою рукояткою та пневмоінструмента з пістолетною рукояткою рекомендується використовувати бокові рукоятки. У будь-якому випадку рекомендується використовувати пристосування для поглинання реактивного

- Не торкайтесь деталей, що обертаються. - Запобігайте ненавмисному вмиканню пристрою. У разі переривання подачі стиснутого повітря, пневмоінструмент необхідно вимкнути клавішею вмикання/

- Використовуйте тільки дозволені виробником змащувальні матеріали. - Не використовуйте інструмент в обмеженому просторі. Стежте за тим, щоб Ваші руки не затиснуло між пневмоінструментом та заготовкою, насамперед при відкручуванні. - Працювати в засобах індивідуального захисту та обов’язково в захисних окулярах. Залежно від типу та способу застосування інструмента, для зменшення ризику травмування рекомендується використовувати засоби індивідуального захисту, такі як захисні рукавиці, захисний одяг, захисна маска, нековзне спецвзуття, каска або засоби захисту органів слуху.

4.4 Загрози від рухів, що повторюються

час роботи з пневмоінструментом можуть спостерігатись неприємні відчуття у долонях, руках, плечах, в області шиї або в інших частинах тіла. - Для роботи з пневмоінструментом прийміть комфортне положення, стежте за надійним утриманням інструмента та уникайте несприятливих положень або таких, в яких важко утримувати рівновагу. Під час тривалої роботи користувач повинен змінювати положення тулуба, що допоможе запобігти виникненню неприємних відчуттів та стомленості. - Якщо у користувача спостерігаються такі симптоми, як тривале нездужання, дискомфорт, підвищене серцебиття, болі, поколювання, глухота, печія або оніміння, то ці ознаки не можна ігнорувати. Користувач повинен повідомити про це свого роботодавця та звернутись за консультацією до кваліфікованого лікаря.

спричинені приладдям - Перш ніж закріпити або замінити інструментальну насадку або приладдя, від'єднайте пневмоінструмент від системи подачі стиснутого повітря. - Під час роботи не торкайтесь патронів або приладдя, оскільки це підвищує загрозу отримання порізів, опіків або травм через

- Використовуйте тільки приладдя, що призначене для цього інструмента та відповідає вимогам і характеристикам, наведеним у цій інструкції з експлуатації. - Використовуйте виключно інструментальні насадки у справному стані. Незадовільний стан приладдя може призвести до того, що під час роботи воно зламається та розлетиться на

4.6 Загрози на робочому місці

- Основними причинами травмування є зісковзування, спотикання та падіння. Стежте за поверхнями, які через використання пневмоінструмента можуть стати слизькими, та пам'ятайте про загрозу спіткнутися через повітряний шланг. - Обережно пересувайтесь у невідомому навколишньому просторі. Там можуть бути приховані загрози внаслідок прокладання силового кабелю або інших ліній живлення. - Пневмоінструмент не призначений для використання у вибухонебезпечних атмосферах та не ізольований від контакту з електричними джерелами струму.

Переконайтеся, що в місці проведення робіт не проходять лінії електро-, водо- і газопостачання (наприклад, за допомогою металошукача).УКРАЇНСЬКА uk

4.7 Загрози через пил та випари

- Пил та випари, що утворюються під час використання пневмоінструмента можуть спричинити погіршення стану здоров'я (наприклад, рак, вроджені дефекти, астма та/ або дерматити); тому необхідно обов'язково провести аналіз ризиків щодо цих загроз та реалізувати відповідні механізми врегулювання. - При аналізі ризиків необхідно враховувати як пил, що утворюються під час використання пневмоінструмента, так й можливо вже існуючий пил, який циркулює довкола. - Відпрацьоване повітря потрібно відводити так, щоб скоротити до мінімуму завихрення пилу у середовищі, насиченому пилом. - У разі утворення пилу та випарів, головне завдання полягає у тому, щоб контролювати їх локальне утворення. - Усі навісні деталі або приладдя пневматичного інструмента, які передбачені для збирання, відсмоктування або для зменшення розповсюдження летючого пилу або випарів повинні бути належним чином встановлені та обслуговуватись згідно з вказівками

- Користуйтесь засобами для захисту дихальних шляхів згідно з інструкціями Вашого роботодавця або згідно з вимогами з охорони праці та техніки безпеки.

4.8 Загрози, спричинені шумом

- При недостатньому захисті органів слуху вплив високого рівня шуму може спричинити тривале погіршення слуху, втрату слуху та інші проблеми, такі як тинітус (дзвін, шум, свист або гудіння у вухах). - Необхідно провести аналіз ризиків щодо таких загроз та реалізувати належні механізми регулювання. - До механізмів регулювання, які підходять

зниження ризиків відносяться такі заходи, як використання звукоізоляційних матеріалів для уникнення дзвінкого шуму, що утворюється під час оброблення заготовки. - Користуйтесь засобами для захисту органів слуху згідно з інструкціями Вашого роботодавця або згідно з вимогами з охорони праці та техніки безпеки. - Для запобігання непотрібному підвищенню рівня шуму пневматичний інструмент

експлуатувати та технічно обслуговувати згідно з рекомендаціями, що містяться в цьому посібнику. - Витратні матеріали та інструментальну насадку необхідно підбирати згідно з рекомендаціями у цьому посібнику, технічно обслуговувати та міняти, щоб запобігти непотрібному збільшенню рівня шуму. - Вбудований глушник заборонено знімати і необхідно підтримувати в належному робочому стані.

4.9 Загрози, спричинені вібрацією

- Вплив вібрації може спричиняти порушення нервової системи та порушення циркуляції крові у долонях та руках. - Тримайте руки якнайдалі від патронів гайковертів. - При виконанні робіт у холодному середовищі необхідно працювати в теплому одязі, а долоні мають бути теплими та сухими. - У разі виявлення заніміння, пощипування, болю або побіління шкіри на пальцях або долонях припиніть працювати пневматичним інструментом, повідомте про це Вашого працедавця та зверніться за консультацією до

- Для запобігання непотрібному підвищенню рівня вібрації пневматичний інструмент необхідно експлуатувати та технічно обслуговувати згідно з рекомендаціями, що містяться в цьому посібнику. - Заборонено використовувати зношені патрони та подовжувачі або такі, що погано підходять, оскільки з великою ймовірністю вони спричинять значне підвищення вібрації. - Витратні матеріали та інструментальну насадку необхідно підбирати згідно рекомендацій у цьому посібнику, технічно обслуговувати та міняти, щоб запобігти непотрібному збільшенню рівня вібрації. - За можливості потрібно використовувати гайкові фітинги. - Для утримання ваги пневматичного інструмента використовуйте, коли це можливо, підставку, натяжний

компенсаційний пристрій. - Тримайте пневматичний інструмент не занадто міцно але надійно за рукоятку з дотриманням необхідної сили реакції рук, оскільки ризик виникнення вібрації збільшується разом із збільшенням зусилля

4.10 Додаткові вказівки з техніки безпеки

- Стиснуте повітря може спричинити тяжкі

- Коли пневмоінструмент не використовується, то перед заміною приладдя або

проведенням ремонтних робіт необхідно завжди перекривати подачу стиснутого повітря, видалити повітря з пневмошланга та від'єднати пневмоінструмент від системи подачі стиснутого повітря. - Заборонено направляти потік повітря на себе або на інших осіб. - Шланги, які під тиском кидає в різні боки, можуть спричинити тяжкі травми. Тому обов’язково переконайтеся, що шланги та їх елементи кріплення не пошкоджені та належним чином затягнуті. - Холодне повітря необхідно відводити від рук. - Якщо використовуються універсальні поворотні з'єднувальні муфти (кулачкові муфти), необхідно використовувати фіксувальні штифти а також шлангові запобіжники Whipcheck, щоб забезпечити захист на випадок, якщо з'єднання шланга з пневмоінструментом або з іншими шлангами буде порушено. - Необхідно забезпечити, щоб на пневмоінструменті не перевищувався вказаний максимальний тиск.УКРАЇНСЬКАuk

- Заборонено тримати пневматичні інструменти

- При експлуатації пневмоінструмента з тримачем: надійно закріпіть пневмоінструмент. Втрата контролю може призвести до травм.

4.11 Додаткові правила техніки безпеки

- При потребі дотримуйтеся спеціальних приписів з охорони праці або правил із запобігання нещасним випадкам при роботі з компресорами та пневматичними інструментами. - Забезпечте, щоб не перевищувався

у технічних характеристиках максимальний

- Не перевантажуйте інструмент — використовуйте цей інструмент лише в діапазоні потужності вказаному в технічних характеристиках. - Не використовуйте сумнівні змащувальні матеріали. Забезпечте достатню вентиляцію робочого місця. При підвищених викидах: перевірити пневматичний інструмент та за потреби відремонтувати. - Не користуйтесь цим інструментом, якщо не можете сконцентруватись. Будьте

стежте за тим, що ви робите, та будьте обережними під час роботи з пневмоінструментом. Не користуйтеся інструментом, якщо ви стомлені або знаходитеся під дією наркотиків, алкоголю або ліків. Мить неуважності при користуванні інструментом може призвести до тяжких

- Робоче місце має бути чистим та добре освітленим. Безлад або погане освітлення на робочому місці можуть призвести до нещасних

- Зберігайте пневматичні інструменти в місцях, не досяжних для дітей. - Не зберігайте інструмент на відкритій місцевості або у вологих приміщеннях без відповідного захисту. - Забезпечте захист пневмоінструмента, особливо патрубка стиснутого повітря та елементів керування від пилу та бруду. Інформація позначена в цій інструкції з експлуатації таким чином: Небезпека! Попередження про небезпеку травмування або шкоди для

Увага! Попередження про можливі матеріальні збитки.

4.12 Символи на пневмоінструменті

Перед початком роботи прочитати інструкцію з використання. Працювати в захисних окулярах Працювати в засобах захисту органів

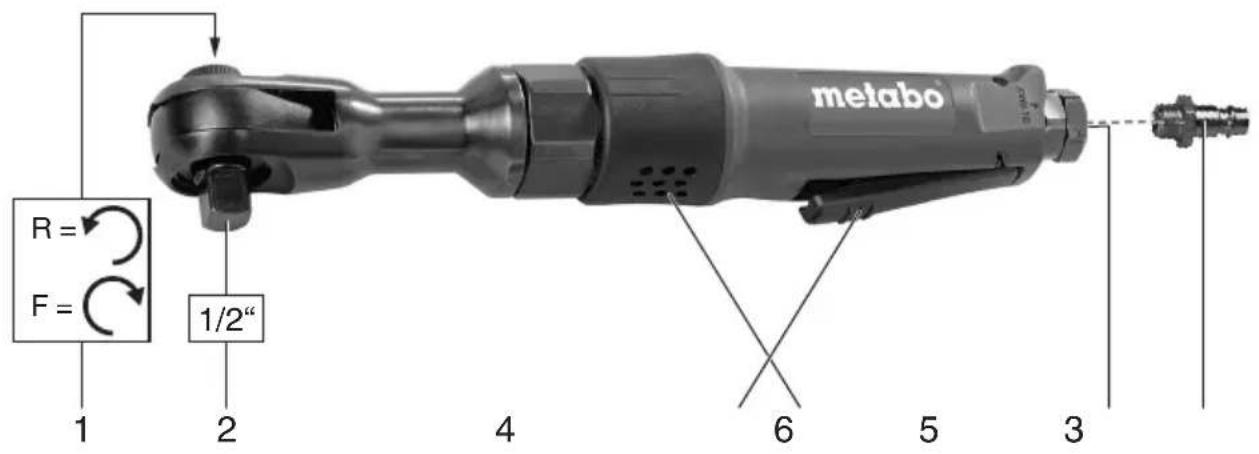

Напрямок обертання Див. стор.2. 1 Перемикач напряму обертання 2 Кріплення з квадратним перерізом

торцевих головок 3 Вимикач (Увімк./Вимк.) 4 Отвір для відведення повітря 5 Патрубок стиснутого повітря з фільтром 6 Вставний ніпель 1/4’’

6.1 Перед першою експлуатацією

Вкрутити вставний ніпель (6).

6.2 Використання пневмоінструмента

Для досягнення максимальної потужності пневмоінструмента використовуйте пневматичні шланги з внутрішнім діаметром щонайменше 10 мм. Занадто малий внутрішній діаметр може суттєво зменшувати потужність. Увага! В трубопроводі стиснутого

не повинно бути конденсату. Увага! Для того, щоб цей інструмент тривалий час залишався працездатним його необхідно змащувати достатньою кількістю оливи для пневмоінструментів. Це можна виконувати у такий спосіб: – Подача збагаченого оливою стиснутого повітря шляхом встановлення розпилювача

– Без розпилювача оливи: щоденне змащування оливою через патрубок стиснутого повітря. При

використанні додавати 3-5 крапель оливи для пневмоінструментів через кожні 10 хвилин

Якщо інструмент не використовувався кілька днів поспіль, у патрубок стиснутого повітря необхідно додати приблизно 5 крапель оливи для пневмоінструментів. Увага! Використовувати інструмент у режимі холостого ходу можна лише короткий час.

1. Встановіть торцеву головку на кріплення з

квадратним перерізом (2). Переконайтеся,

приладдя надійно зафіксовано.

2. Налаштуйте напрямок обертання

перемикачем напряму обертання (1): = обертання вправо = обертання вліво

3. Налаштуйте робочий тиск (вимірюється на

впускному отворі повітря при увімкнутому пневмоінстументі). Максимально дозволений робочий тиск див. у розділі «Технічні характеристики».

4. Під'єднайте пневмоінструмент до системи

подачі стиснутого повітря.

5. Увімкнення: натисніть вимикач (3).

Вимкнення: відпустіть вимикач (3)

Небезпека! Перед будь-якими роботами на інструменті необхідно від'єднати патрубок стиснутого повітря. Небезпека! Описані в цьому розділі роботи з технічного обслуговування і ремонту дозволяється виконувати тільки

- Забезпечуйте надійність пневмоінструмента шляхом регулярного техобслуговування. - Перевірити надійність затягування різьбових з'єднань, у разі потреби затягнути. - Фільтр у патрубку стиснутого повітря необхідно очищувати щотижнево. - Рекомендується встановити перед пневматичним інструментом редуктор з водовіддільником та оливницю. - При підвищеному викиді оливи та повітря: перевірити пневматичний інструмент та за потреби відремонтувати. (Див. розділ 9.) - Регулярно, а також після кожного використання перевіряйте частоту обертання та рівень вібрації. - Уникайте контактів з небезпечними субстанціями, які осіли на інструменті

Працюйте в належних засобах індивідуального захисту та видаляйте небезпечні субстанції за допомогою придатних заходів перед техобслуговуванням.

Використовуйте тільки оригінальне приладдя Metabo. Використовуйте тільки приладдя, що призначене для цього пневмоінструмента та відповідає вимогам і характеристикам, наведеним у цій інструкції з експлуатації. Повний асортимент приладдя див. на сайті www.metabo.com або в каталозі. Небезпека! Ремонт пневмоінструмента дозволяється виконувати тільки фахівцям! Для ремонту пневмоінструмента Metabo звертайтесь до регіонального представництва Metabo. Адреси див. на сайті www.metabo.com. Списки запасних частин можна завантажити на сайті www.metabo.com. Дотримуйтеся національних правил безпечної утилізації і переробки відпрацьованих пневматичних інструментів, пакувальних матеріалів і приладдя. Для людей та навколишнього середовища не повинно виникати загроз. Пакувальні матеріали утилізуються відповідно до їхнього маркування згідно з комунальними правилами. Додаткову інформацію можна знайти на сайті www.metabo.com у розділі

Пояснення до даних, наведених на стор. 3. Залишаємо за собою право на технічні зміни.

max. = дозволений максимальний робочий

= частота обертання H=чотиригранне кріплення інструмента S=макс. розмір гвинта

max,R = частота обертання вправо

max, L = частота обертання вліво

= діаметр шланга (внутрішній) C=з’єднувальна різьба A=розміри: довжина х ширина х висота m=маса На вказані технічні характеристики поширюються допуски, передбачені чинними стандартами. Значення емісії шуму Ці значення дозволяють оцінювати і порівнювати емісію шуму різних інструментів. Залежно від умов експлуатації, стану інструмента або інструментальних насадок фактичне навантаження може бути вище або

. Для оцінки зразкового рівня емісії враховуйте перерви в роботі та фази роботи зі зниженим (шумовим) навантаженням. Визначте перелік організаційних заходів щодо захисту користувача з урахуванням тих чи інших значень емісії шуму.

(середнє ефективне значення прискорення; EN 28927):

=коефіцієнт похибки вимірювання

Рівень шуму (EN ISO 15744):

=рівень звукового тиску

=рівень звукової потужності

= коефіцієнт похибки вимірювання Працювати в засобах захисту органів

7. Технічне обслуговування і

11. Технічні характеристикиУКРАЇНСЬКАuk
