INSTRUKCJA OBSŁUGI UR3502 MAKITA

POLSKI (Oryginalna instrukcja)
Objaśnienia do widoku ogólnego

1	Uchwyt na przewód	10	Element tnący	21	Podkładka dociskowa
2	Przewód zasilający (wniektórych krajach kształtwtyczki może być inny)	11	Pas naramiennyMiękka nakładkaStrefa najefektywniejszegokoszenia	22232425	KielichNakrętkaŻyłkowa głowica tnącaPrzycinak żyłki
3	Uchwyt tylny
4	Dźwignia blokady	14	Uchwyt	26	Osłona
5	Język spustowy przełącznika	15	Element gumowy	27	Zaczep
6	Uchwyt przedni	16	Osłona wewnętrzna	28	80 – 100 mm
7	Zaczep (punkt mocowania)	17	Osłona zewnętrzna	29	Szpula z żyłką
8	Ogranicznik	18	Podkładka stabilizująca
9	Osłona elementu tnącego(zabezpieczenie)	19	Okrągły trzpień
		20	Nóż

DANE TECHNICZNE

Model UR2300 UR3502
Typ uchwytu Uchwyt pałąkowy
Całkowita długość 1 630 mm
Pobór mocy 1 000 W
Prędkość bez obciążenia 5 700 min ^-1		5 700 min ^-1
Element tnący Noż Żyłkowa głowica tnąca
Szerokość koszenia 230 mm 350 mm
Cieżar netto 4,7 kg 4,9 kg
Klasa bezpieczeństwa	☐/II

- Ze względu na stale prowadzone prace badawczo-rozwojowe, podane tu dane techniczne mogą ulec zmianie bez powiadomienia.

• W innych krajach urządzenie może mieć odmienne parametry techniczne.

• Waga została określona zgodnie z procedurą EPTA 01/2003

Hałas	Średni poziom ciśnienia akustycznego		Średni poziom natężenia dźwięku		Obowiązująca norma
Element tnący	L_PA (dB(A))	Niepewność K (dB(A))	L_wA (dB(A))	Niepewność K (dB(A))
Nóż	80,8	2,5	93,45	1,23	EN 60335-1, EN 50636-2-91, EN ISO 11806
Żyłkowa głowica tnąca	85,3	2,5	93,84	1,58

• Zakładać ochraniacze na uszy.

Drgania	Uchwyt przedni		Uchwyt tylny		Obowiązująca norma
Element tnący	a_h (m/s2)	Niepewność K (m/s2)	a_h (m/s2)	Niepewność K (m/s2)
Nóż	2,856	1,5	2,712	1,5	EN 60335-1, EN 50636-2-91, EN ISO 11806
Żyłkowa głowica tnąca	2,768	1,5	2,694	1,5

- Deklarowana wartość emisji drgań została zmierzona

zgodnie ze standardową metodą testowania i być wykorzystywana do porównywania jednego narzędzia z innym.

- Deklarowana wartość emisji drgań może być równ wykorzystywana do wstępnej oceny narażenia.

OSTRZEŻENIE:

- Emisja drgań podczas faktycznej eksploatacji elektronarzędzia może różnić się od deklarow wartości emisji w zależności od sposobu użytkowania narzędzia.

- Należy koniecznie zapoznać się z zasadami bezpieczeństwa związanymi z ochroną operatora, które są oparte na ocenie narażenia w rzeczywistych warunkach użytkowania (biorąc pod uwagę wszystkie etapy cyklu roboczego, nie tylko okresy czasu, kiedy narzędzie jest włączone, ale również, kiedy jest wyłączone lub pracuje na biegu jałowym).

Symbole

Poniżej przedstawiono stosowane symbole. Przed przystąpieniem do eksploatacji należy koniecznie zapoznać się z ich znaczeniem.

- Zachowywać odległość co najmniej 15 metrów.

• PODWÓJNA IZOLACJA

- Dotyczy tylko państw UE Urządzeń elektrycznych nie wolno wyrzucać razem z odpadami z gospodarstw domowych! Zgodnie z Dyrektywą Europejską dotyczącą odpadów elektrycznych i elektronicznych oraz jej przepisami wykonawczymi w oparciu o prawo krajowe, sprzęt elektryczny, którego okres eksploatacji dobiegł końca, należy zebrać oddzielnie i przekazać do zakładu utylizacji dostosowanego do norm środowiskowych.

- Zachować szczególną ostrożność i uwagę.

- Przeczytać instrukcję obsługi.

- Niebezpieczeństwo: uważać na wyrzucane przedmioty.

- Odległość pomiędzy narzędziem a osobami stojącymi obok musi wynosić co najmniej 15 metrów.

- Nie pozwalać zbliżać się osobom stojącym obok.

- Nosić kask, gogle oraz nauszniki.

- Nosić rękawice ochronne.

- Stosować solidne obuwie z antypoślizgową podeszwa. Wskazane jest stosowanie butów z metalowymi ochraniaczami na palce.

• Chronić przed wilgocią.

- W przypadku uszkodzenia przewodu lub jego poplątania, odłączyć wtyczkę od gniazda elektrycznego.

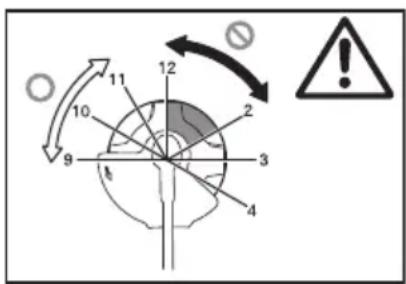

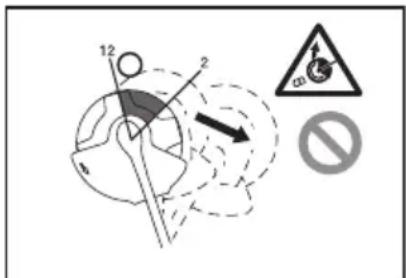

- Unikać odrzutu.

Dotyczy tylko krajów europejskich

Deklaracja zgodności EC

Firma Makita oświadcza, że poniższe urządzenie (urządzenia):

Opis urządzenia:

Wykaszarka Elektryczna

Nr modelu/Typ: UR2300, UR3502

Dane techniczne: informacje w tabeli „DANE TECHNICZNE”.

jest (są) zgodne z następującymi Dyrektywami Europejskimi:

Są produkowane zgodnie z następującymi normami lub dokumentami normalizacyjnymi:

EN ISO 11806-1 (w przypadku funkcji koszenia trawy), EN 60335-1, EN 62233, EN 55014-1,

EN 55014-2, EN 61000-3-2, EN 61000-3-3,

EN 50636-2-91 (dotyczy funkcji wykaszarki do trawy)

Dokumentacja techniczna zgodna z normą 2006/42/EC dostępna jest w siedzibie:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgia

(Dotyczy wyłącznie modelu UR2300: z nożem)

Procedura oceny zgodności wymagana przez Dyrektywę 2000/14/EC została przeprowadzona zgodnie z aneksem V.

Zmierzony poziom mocy akustycznej: 93,45 dB (A)

Gwarantowany poziom mocy akustycznej: 96 dB (A)

(Dotyczy modeli UR2300, UR3502: z żyłkową tnącą)

Procedura oceny zgodności wymagana przez Dyrektywę 2000/14/EC została przeprowadzona zgodnie z aneksem VI.

Organ notyfikowany:

Numer identyfikacyjny 0499

Zmierzony poziom mocy akustycznej: 93,84 dB (A)

Gwarantowany poziom mocy akustycznej: 96 dB (A)

30.1.2015

Yasushi Fukaya

Dyrektor

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgia

Ogólne zasady bezpieczeństwa dotyczące elektronarzędzi

⚠ OSTRZEŻENIE Należy zapoznać się z wszystkimi zasadami bezpieczeństwa i zaleceniami.

Niezastosowanie się do wspomnianych zasad i zaleceń może doprowadzić do porażenia prądem elektrycznym, pożaru bądź poważnego urazu.

Wszystkie zasady i zalecenia należy zachować do wglądu na przyszłość.

Pojęcie „elektronarzędzie”, występujące w wymienionych tu ostrzeżeniach, odnosi się do elektronarzędzia zasilanego z sieci energetycznej (z przewodem zasilającym) lub do elektronarzędzia akumulatorowego (bez przewodu zasilającego).

Bezpieczeństwo w miejscu pracy

1. W miejscu pracy należy utrzymywać czystość i zadbać o dobre oświetlenie. Nieporządek bądź słabe oświetlenie sprzyjają wypadkom.

2. Elektronarzędzi nie wolno używać w miejscach zagrożonych wybuchem, na przykład w obecności łatwopalnych cieczy, gazów lub pyłów. Elektronarzędzia wytwarzają iskry, które mogą spowodować zapalenie się pyłu lub oparów.

3. Nie należy uruchamiać elektronarzędzia, gdy w pobliżu znajdują się dzieci lub osoby postronne. Chwila nieuwagi może spowodować utratę kontroli.

Zasady bezpieczeństwa dotyczące urządzeń elektrycznych

głowia Mtyczka przewodu zasilającego elektronarzędzia musi pasować do gniazda elektrycznego. Nie wolno dokonywać żadnych przeróbek wtyczki. W przypadku elektronarzędzi wymagających uziemienia nie wolno stosować żadnych przejściówek. Oryginalne wtyczki i właściwie dopasowane gniazda zmniejszają ryzyko porażenia prądem elektrycznym.

1. Unikać kontaktu z powierzchniami uziemionych przedmiotów, jak rury, grzejniki, kuchenki, czy lodówki. Gdy ciało jest uziemione, wzrasta ryzyko porażenia prądem elektrycznym.

2. Elektronarzędzia należy chronić przed deszczem i wilgocią. Woda, która dostanie się do środka, zwiększa ryzyko porażenia prądem elektrycznym.

3. Przewodu zasilającego używać wyłącznie zgodnie z jego przeznaczeniem. Nie wolno wykorzystywać go do przenoszenia lub przyciągania narzędzia, ani do wyciągania wtyczki z gniazda elektrycznego. Przewód należy trzymać z dala od źródeł ciepła, oleju, ostrych krawędzi lub znajdujących się w ruchu podzespołów. Uszkodzone lub popłatane przewody zasilające zwiększają ryzyko porażenia prądem elektrycznym.

4. W przypadku używania elektronarzędzia na dworze należy skorzystać z przedłużacza do zastosowań zewnętrznych. Tylko taki przedłużacz zmniejsza ryzyko porażenia prądem elektrycznym.

5. Jeżeli zachodzi potrzeba użycia elektronarzędzia w miejscu, gdzie panuje wilgoć, należy korzystać z obwodu zasilającego zabezpieczonego wyłącznikiem różnicowo-prądowym (RCD).

Używanie wyłącznika różnicowo-prądowego zmniejsza ryzyko porażenia prądem elektrycznym.

1. Zaleca się zawsze stosowanie zasilania z wyłącznikiem różnicowo-prądowym o znamionowym prądzie różnicowym równym 30 mA lub mniej.

Bezpieczeństwo osobiste

1. Podczas pracy z elektronarzędziem zachować czujność, obserwować wykonywane operacje i kierować się zdrowym rozsądkiem. Nie wolno używać elektronarzędzia, gdy jest się zmęczonym albo pod wpływem narkotyków, alkoholu bądź leków. Chwila nieuwagi podczas pracy może spowodować poważny wypadek.

2. Używać sprzętu ochrony osobistej. Zawsze zakładać okulary ochronne. Odpowiedni sprzęt ochronny, typu maska przeciwpyłowa, buty 23. antypoślizgowe, kask, czy ochraniacze na uszy, dostosowany do panujących warunków, zmniejsza ryzyko obrażeń.

3. Zapobiegać przypadkowemu uruchomieniu. Przed podłączeniem źródła zasilania bądź akumulatora, chwyceniem lub przeniesieniem narzędzia sprawdzać, czy przełącznik znajduje się w pozycji wyłączonej. Przenoszenie elektronarzędzi z palcem na przełączniku lub podłączanie przewodu zasilającego przy włączonym przełączniku grozi wypadkiem.

4. Przed włączeniem elektronarzędzia należy usunąć wszelkie klucze, które były wykorzystywane do regulacji. Klucz pozostawiony na obracającym się elemencie elektronarzędzia może spowodować poważne obrażenia ciała. 2

5. Nie wolno sięgać narzędziem zbyt daleko. Stać pewnie, aby nie stracić równowagi. Taka postawa pozwala uniknąć utraty kontroli nad narzędziem w nieoczekiwanych sytuacjach.

6. Ubranie powinno być właściwie dobrane. Nie wolno zakładać luźnych części garderoby ani bizuterii. Włosy, ubranie i rękawice należy trzymać z dala od ruchomych części. Luźne części ubrania, bizuteria i długie włosy mogą zostać pochwycone.

7. Jeżeli narzędzie jest przystosowane do podłączenia urządzeń do odsysania lub odbierania pyłu, należy upewnić się, że są one prawidłowo podłączone i właściwie używane. Korzystanie z urządzeń do odpyłu zmniejsza poziom zagrożeń wynika zapylenia.

Użytkowanie elektronarzędzi i dbałość o nie

1. Elektronarzędzi nie wolno przeciązać. Używać tylko właściwego narzędzia przeznaczonego do danego zastosowania. Pozwoli ono wykonać pracę lepiej i bezpieczniej, w przewidzianym przez projektanta tempie.

2. Nie wolno używać elektronarzędzia z uszkodzonym przełącznikiem zasilania. Narzędzia z uszkodzonym przełącznikiem są niebezpieczne i wymagają naprawy.

3. Przed przystąpieniem do wykonywania regulacji, wymiany osprzętu lub przed odłożeniem narzędzia na swoje miejsce należy zawsze wyjąć 2. wtyczkę przewodu zasilającego z gniazda i/lub odłączyć akumulator. Takie działania prewencyjne zmniejszają ryzyko przypadkowego uruchomieniaż. elektronarzędzia.

4. Nieużywane elektronarzędzia należy chronić przed dziećmi. Nie wolno również zezwalać na korzystanie z nich osobom, które nie znają danego narzędzia albo nie zapoznały się z jego instrukcją obsługi. Elektronarzędzia w rękach użytkowników bez przeszkolenia mogą być niebezpieczne.

5. O elektronarzędzia trzeba dbać. Kontrolować je pod kątem nieprawidłowego ustawienia lub zablokowania elementów ruchomych, pęknięć lub innych usterek, które mogą mieć wpływ na działanie urządzenia. W przypadku stwierdzenia uszkodzenia należy zlecić jego naprawę. Niedbalstwo jest przyczyną wielu wypadków.

6. Narzędzia do cięcia powinny być zawsze czyste i naostrzone. Właściwie konserwowane narzędzia do cięcia z ostrymi krawędziami tnącymi rzadziej się zakleszczają i łatwiej je prowadzić.

7. Elektronarzędzie, osprzęt, końcówki robocze itp. należy stosować zgodnie z niniejszą instrukcją, mając na uwadze warunki i rodzaj pracy do wykonania. Używanie elektronarzędzia do innych, niezgodnych z przeznaczeniem celów może stwarzać niebezpieczną sytuację.

Naprawa

1. Naprawę elektronarzędzi należy zlecać wykwalifikowanemu personelowi technicznemu, który stosuje wyłącznie oryginalne części zamienne. Pozwoli to zachować niezmienny poziom a bezpieczeństwa elektronarzędzia.

2. Postępować zgodnie z instrukcjami dotyczącymi smarowania i wymiany elementów wyposażenia.

3. Uchwyty powinny być zawsze suche, czyste, bez pozostałości oleju lub smaru.

WAŻNE ZASADY BEZPIECZEŃSTWA

OSTRZEŻENIE Należy zapoznać się z wszystkimi zasadami bezpieczeństwa i zaleceniami. Niezastosowanie się do wspomnianych zasad i zaleceń może doprowadzić do porażenia prądem elektrycznym, pożaru bądź poważnego urazu.

Wszystkie zasady i zalecenia należy zachować do wglądu na przyszłość.

Przeznaczenie

1. z Wykaszarka do trawy/kosa do zarośli i krzewów/podkaszarka żyłkowa jest przeznaczona wyłącznie do wykaszania trawy, niezbyt gęstych zarośli, krzewów i podszycia. Z uwagi na groźbę urazów nie należy jej stosować do innych celów, na przykład do strzyżenia żywopłotu.

Instrukcje ogólne

1. Zabrania się korzystania z urządzenia osobom, które nie zapoznały się z jego instrukcją obsługi, osobom (włącznie z dziećmi) o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej, albo osobom bez doświadczenia i wiedzy. Dzieci nie wolno pozostawiać bez nadzoru, aby nie bawiły się opisywanym narzędziem.

2. Przed uruchomieniem narzędzia należy przeczytać instrukcję obsługi, aby zapoznać się z obsług narzędzia.

Nie pożyczać narzędzia osobie nie posiadające dostatecznego doświadczenia lub wiedzy z zakresu obsługi kos do zarośli i krzewów oraz podkaszarek żyłkowych.

1. Pożyczając narzędzie, należy zawsze dołączać jego instrukcję obsługi.
2. Z opisywanego narzędzia należy korzystać zachowaniem najwyższej ostrożności i uwagi.
3. Narzędzia nie wolno używać po spożyciu lub zażyciu leków, albo w przypadku zmęczenia lub choroby.
4. Nie wolno dokonywać przeróbek narzędzia.
5. Z uwagi na możliwe urazy szczególną ostrą należy zachować podczas obsługi mechanizmu do przycinania żyłki na odpowiednią długość. wysunięciu żyłki tnącej, urządzenie należy za ustawić w zwykłej pozycji roboczej przed je włączeniem.
6. Postępować zgodnie z obowiązującymi w kraju przepisami dotyczącymi obsługi kos do zarośli i krzewów oraz podkaszarek żyłkowych.

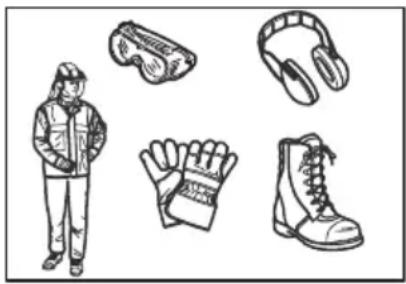

Sprzęt ochrony osobistej

1. Z uwagi na ochronę przed drobinami unoszący się w powietrzu lub wyrzucanymi przedmiotami, należy stosować kask, gogle ochronne oraz 2. rękawice ochronne.
2. Aby zapobiec uszkodzeniu słuchu należy stosować ochronę uszu, na przykład nauszniki.
3. W celu zapewnienia bezpiecznej obsługi należy stosować odpowiednią odzież oraz buty, na przykład kombinezon roboczy oraz solidne obuwie z podeszwą antypoślizgową. Nie nosić luźnych ubrań lub biżuterii. Luźne części ubrania, biżuteria i długie włosy mogą zostać pochwycone przez znajdujące się w ruchu podzespoły.
4. Ostrze tnące można dotykać wyłącznie w rękawicach ochronnych z uwagi na groźbę poważnego skaleczenia.

Bezpieczeństwo w miejscu pracy

1. Używać narzędzia wyłącznie przy dobrej widoczności i w świetle dziennym. Nie korzystać z urządzenia w ciemności lub we mgle. 5.
2. Narzędzia nie wolno używać w miejscach zagrożonych wybuchem, na przykład w obecność łatwopalnych cieczy, gazów lub pyłów. Narzędzie wytwarza iskry, które mogą spowodować zapalenie 6. się pyłu lub oparów.
3. Podczas pracy nie stawać na niestabilnych lubaśliskich powierzchniach albo stromym zboczu. Podczas sezonu zimowego należy wystrzegać 7. się lodu i śniegu i zawsze zapewniać stopom bezpieczne oparcie.

4. Podczas pracy, osoby stojące obok lub zwierzę powinny znajdować się w odległości co najmniej 15 metrów od narzędzia. Gdy ktoś się zbliża, na niezwłocznie wyłączyć narzędzie. 8.

5. Przed przystąpieniem do pracy należy skontrolować miejsce pracy pod kątem obecności kamieni lub z innych twardych przedmiotów. Mogą one zostać wyrzucone lub spowodować niebezpieczny odrzut, alkohążąc poważnymi obrażeniami ciała i/lub szkodami materialnymi.

6. ⚠ OSTRZEŻENIE: Podczas eksploatacji opisywanego wyrobu może powstawać pył roznośćierający substancje chemiczne, które mogą u powodować choroby układu oddechowego lub inne ć. Pschorzenia. Niektóre ze wspomnianych substancji awszehemicznych wchodzą w skład pestycydów, ego środków owadobójczych, nawozów sztucznych i herbicydów. Ryzyko wynikające z narażenia na anymwspomniane substancje zależy od tego, jak często wykonywane są prace tego typu. Aby zmniejszyć stopień narażenia na wspomniane substancje chemiczne, należy: pracować w miejscach z dobrą wentylacją i używać atestowanego sprzętu ochronnego, takiego jak maski przeciwpyłowe, które są specjalnie przeznaczone do filtrowania mikroskopijnych cząsteczek.

Zasady bezpieczeństwa dotyczące urządzeń elektrycznych

1. Wtyczka przewodu zasilającego elektronarzędzia musi pasować do gniazda elektrycznego. Nie wolno dokonywać żadnych przeróbek wtyczki. W przypadku elektronarzędzi wymagających uziemienia nie wolno stosować przejściówek. Oryginalne wtyczki i właściwie dopasowane gniazda zmniejszają ryzyko porażenia prądem elektrycznym.
2. Należy unikać kontaktu z powierzchniami uziemionych przedmiotów, jak rury, grzejniki, kuchenki, czy lodówki. Gdy ciało jest uziemione, wzrasta ryzyko porażenia prądem elektrycznym.
3. Narzędzie należy chronić przed deszczem i wilgocią. Woda, która dostanie się do środka narzędzia, zwiększa ryzyko porażenia prądem elektrycznym.
4. Przewodu zasilającego używać wyłącznie zgodnie z jego przeznaczeniem. Nie wolno wykorzystywać go do przenoszenia lub przyciągania narzędzia, ani do wyciągania wtyczki z gniazda elektrycznego. Przewód należy trzymać z dala od źródeł ciepła, oleju, ostrych krawędzi lub znajdujących się w ruchu podzespołów. Uszkodzone lub popłatane przewody zasilające zwiększają ryzyko porażenia prądem ać z elektrycznym.
5. Nie wolno używać narzędzia z uszkodzonym przełącznikiem zasilania. Narzędzia z uszkodzonym cnośr przełącznikiem są niebezpieczne i wymagają earnersnaprawy.
6. W przypadku eksploatacji elektronarzędzia na dworze, należy korzystać z przedłużacza do lubzastosowań zewnętrznych. Tylko taki przedłużacz zmniejsza ryzyko porażenia prądem elektrycznym.
7. Jeżeli zachodzi potrzeba użycia elektronarzędzia opom w miejscu, gdzie panuje wilgoć, należy korzystać z obwodu zasilającego zabezpieczonego wierzętyłącznikiem różnicowo-prądowym (RCD). Używanie wyłącznika różnicowo-prądowego niezniejsza ryzyko porażenia prądem elektrycznym.

8. Wskazane jest, aby zawsze korzystać z obwodu zasilającego zabezpieczonego wyłącznikiem różnicowo-prądowym o wartości znamionowej prądu szczątkowego nie większej niż 30 mA.

9. Zapobiegać przypadkowemu uruchomieniu. Prześć podłączeniem źródła zasilania, chwyceniem lub przeniesieniem narzędzia sprawdzać, czy przełącznik znajduje się w pozycji wyłączonej. Przenoszenie elektronarzędzi z palcem na 6. przełączniku lub podłączanie przewodu zasilającego przy włączonym przełączniku grozi wypadkiem.

10. Przed użyciem należy sprawdzić przewód zasilający 7. i przedłużacz pod kątem uszkodzeń lub oznak starzenia.

11. W razie uszkodzenia przewodu podczas użytkowania należy niezwłocznie odłączyć go źródła zasilania. Przed odłączeniem przewodu od źródła zasilania, nie wolno go dotykać.

12. W przypadku uszkodzonych lub zużytych przewodów, nie wolno korzystać z narzędzia.

13. Przedłużacz należy trzymać z dala od tnących.

Przygotowanie do pracy

1. Przed montażem lub regulacją urządzenia odłączyć wtyczkę przewodu zasilającego od źródła zasilania.

2. Przed przystąpieniem do manipulowania przy nożu należy założyć rękawice ochronne.

3. Przed podłączeniem zasilania należy sprawdzić narzędzie pod kątem uszkodzeń, poluzowanych śrub/nakrętek lub niewłaściwego montażu. Tęp nóż należy naostrzyć. Wygięty lub uszkodzony nóż należy wymienić. W celu ułatwienia pracy należy sprawdzić wszystkie dźwignie sterujące przełączniki. Wyczyścić i osuszyć uchwyty.

4. Nie wolno podejmować prób uruchomienia uszkodzonego lub nie w pełni zmontowanego narzędzia. W przeciwnym razie grozi to poważnymi obrażeniami.

5. Przed włączeniem narzędzia pamiętać o usunięciu wykorzystywanego do regulacji klucza. Klucz pozostawiony na obracającym się elemencie narzędzia może spowodować poważne obrażenia ciała.

6. Długość pasa naramiennego oraz położenie uchwyt należy dopasować do rozmiarów ciała operatora.

7. W trakcie podłączania do zasilania, przystawkę tnącą należy trzymać z dala od ciała i inn przedmiotów z uwzględnieniem ziemi. W momencie uruchomienia może ona zacząć się obracać grożąc obrażeniami ciała lub uszkodzeniem narzędzia i/lub szkodami materialnymi. 14. 15.

Postępowanie

1. W razie nagłego wypadku należy niezwłocznie wyłączyć narzędzie.

2. W przypadku zaobserwowania podczas pracy jakichkolwiek nietypowych zachowań sprzętu (np. odgłosy, wibracje) należy go wyłączyć. Dopóki 17. przyczyna nietypowego zachowania nie zostanie rozpoznana i usunięta nie wolno korzystać z narzędzia.

3. Ostrzeżenie. Po wyłączeniu narzędzia przystawka tnąca obraca się jeszcze przez kilka sekund. należy spieszyć się z dotykaniem przystawki tnącej.

4. Podczas pracy korzystać z pasa naramiennego. Narzędzie należy pewnie trzymać po swojej prawej 18. stronie.

Zeß. Nie przeceniać swoich możliwości. Stać pewnie aby nie stracić równowagi. Zwracać uwagę na niewidoczne przeszkody, takie jak pnie, korzenie i rowy, aby się nie potknąć. 6. Nie wolno wykonywać prac stojąc na drabinie lub drzewie, aby nie stracić panowania nad narzędziem.

1. Przed przystąpieniem do pracy i po mocniejs oznak uderzeniu lub upadku należy koniecznie sprawdzić stan urządzenia przed kontynuowaniem pracy. Sprawdzić działanie przełączników i urządzeń o od bezpieczeństwa pod kątem usterek. W przypad jakichkolwiek uszkodzeń lub wątpliwości należy skontaktować się z autoryzowanym punktem serwisowym w celu sprawdzenia i naprawy urządzenia.

elementów dotykać obudowy przekładni. W trakcie pobudowa przekładni nagrzewa się.

1. Robić przerwy, aby zapobiec utracie panowania spowodowanej zmęczeniem. Wskazane jest należy robienie 10- do 20-minutowych przerw co godzinę.

2. Gdy urządzenie nie będzie użytkowane nawet przez bardzo krótki okres czasu, zawsze nale wyciągnąć wtyczkę z gniazda zasilającego. Osoby nieupoważnione mogą skorzystać z pozostawionego bez nadzoru narzędzia podłączonego do zasilania, co grozi poważnym wypadkiem.

3. Przed przystąpieniem do usuwania trawy lub gałazek zaklinowanych między przystawką tnącą a osłoną zawsze należy wyłączyć urządzenie i wyciągnąć wtyczkę przewodu zasilającego z gniazda. W przeciwnym razie przystawka tnąca może przypadkowo się obrócić powodując poważne obrażenia.

4. Po uderzeniu przystawki tnącej w kamień lub inny twardy przedmiot należy niezwłocznie wyłączyć narzędzie. Następnie należy wyciągnąć wtyczkę przewodu zasilającego z gniazda i sprawdzić przystawkę tnącą.

5. Przystawkę tnącą należy często kontrolować łątem pęknięć lub uszkodzeń. Przed kontrolą należy wyciągnąć wtyczkę przewodu zasilającego z gniazda i odczekać aż przystawka tnąca całkowicie się zatrzyma. Uszkodzoną przystawkę tnącą należy niezwłocznie wymienić nawet w przypadku tylko powierzchniowych pęknięć.

6. Nie wolno wykonywać cięć powyżej poziomu bioder.

7. Po uruchomieniu narzędzia należy odczekać a przystawka tnąca osiągnie stałą prędkość, dopiero wówczas można przystąpić do koszenia.

8. W przypadku korzystania z metalowych noży należy wykonywać równomiernie narzędziem półkoliste, wahadłowe ruchy od strony prawej do lewej, przy użyciu zwykłej kosy.

9. Narzędzie należy trzymać wyłącznie za izolowane uchwyty, ponieważ może dojść do zetknięcia się noża z ukrytymi przewodami elektrycznymi. Zetknięcie się noża z przewodem elektrycznym wka pod napięciem może sprawić, że odsłonięte elementy metalowe narzędzia znajdą się pod napięciem grożąc porażeniem operatora przez prąd elektryczny.

10. Zawsze należy upewnić się, że otwory wentylacyjne są drożne.

Przystawki tnące

Drgania

1. Należy korzystać z pracy przystawki tnącej.
2. Żyłkowe głowice tnące nadają się do wykaszania trawy.
3. Metalowe noże nadają się do wykaszania chwastów, wysokich traw, krzewów i krzak podszycia, zarośli i im podobnych.

4. Nie wolno korzystać z innych ostrzy, w wieloelementowych metalowych łańcuchów przegubowych czy noży bijakowych. Może 2. bowiem dojść do poważnych obrażeń.

5. Zawsze należy używać odpowiedniej osłony przystosowanej do wykorzystywanej przystawki tnącej.

6. W modelach z żyłkową głowicą tnącą nie stosować metalowych elementów tnących.

7. Podczas pracy z metalowym nożem należy unikać sytuacji sprzyjających „odrzutowi” i być zawsze przygotowanym na przypadkowy odrzut. Informacje w części zatytułowanej „Odrzut”. 2.

Odrzut (napór noża)

1. Odrzut (napór noża) to nagła reakcja zakleszczonego lub zablokowanego noża tnącego W przypadku wystąpienia, narzędzie jest odrzucane z ogromną siłą na bok lub w kierunku ope grożąc poważnymi obrażeniami.

2. Odrzut występuje w szczególności w przypadku uderzenia twardego przedmiotu, krzaku i drzewa o średnicy powyżej 3 cm częścią noża znajdująca się pomiędzy godziną 12 a 2.

12 2 No

1. Unikanie odrzutu:

- Wykorzystywać do cięcia część noża znajdująca się pomiędzy godziną 8 a 11.

- Nie używać nigdy części noża znajdującej pomiędzy godziną 12 a 2.

- Nie używać części noża znajdującej się pomiędzy godziną 11 a 12 i pomiędzy godziną 2 a 5, chyba że operator ma doświadczenie, jest dobrze wyszkolony i robi to na własne ryzyko.

- Nie używać noży tnących w pobliżu obiektów, takich jak ogrodzenia, ściany, drzew, czy kamienie.

- Nie używać noży tnących w pozycji pionowej do podcinania krawędzi czy strzyżenia żywopłotu.

12 11 10 9 2 3 4 1

Przenoszenie wolno

1. Przed przystąpieniem do przenoszenia narzędzia należy je wyłączyć, a następnie wyciągnąć wtyczkę sze przewodu zasilającego z gniazda. Na nóż tnący założyć osłone.
2. Przenoszone narzędzie należy trzymać w pionie za trzonek.
3. Przewożone narzędzie należy odpowiednio zabezpieczyć, aby się nie przewróciło w trakcie tego. jazdy. W przeciwnym razie może dojść do uszkodzenia narzędzia i innego bagażu.

operatora

Konserwacja

1. Serwis narzędzia zlecać autoryzowanemu punktowi serwisowemu, który zawsze korzysta wyłącznie z oryginalnych części zamiennych. Nieprawidłowa naprawa i niewłaściwa konserwacja mogą przyczynić się do skrócenia okresu eksploatacji narzędzia i do zwiększenia ryzyka wypadków.

2. Przed rozpoczęciem prac konserwacyjnych lub naprawy, albo przed przystąpieniem do czyszczenia, narzędzie należy zawsze wyłączyć, a następnie wyciągnąć wtyczkę przewodu zasilającego z gniazda.

3. Przed przystąpieniem do manipulowania nożem tnącym należy zawsze założyć rękawice ochronne.

4. Narzędzie należy zawsze oczyścić z pyłu i brudu. Do tego celu nie wolno używać benzyny, rozpuszczalnika, alkoholu lub podobnych substancji. Mogą one powodować przebarwienia, odkształcenia lub pęknięcia plastikowych elementów.

5. Po każdorazowym użyciu należy dokręcić wszystkie śruby i nakrętki.

6. Nie wykonywać żadnych prac konserwacyjnych lub napraw nieopisanych w niniejszej instrukcji obsługi. Wspomniane czynności należy zlecać autoryzowanemu punktowi serwisowemu.

Zawsze korzystać wyłącznie z naszych oryginalnych części zamiennych i akcesoriów. Stosowanie części lub akcesoriów dostarczonych przez osoby trzecie może spowodować awarię urządzenia, szkody materialne i/lub poważne obrażenia.

1. W regularnych odstępach czasu zlecać przeglądy techniczne i konserwacje narzędzia autoryzowanemu punktowi serwisowemu.

Przechowywanie

1. Przed odłożeniem narzędzia na miejsce należy dokładnie je oczyścić i zakonserwować. Wyciągnąć wtyczkę przewodu zasilającego. Na nóż tnący założyć osłone.

2. Narzędzie przechowywać w suchym i zamykanym pomieszczeniu lub na odpowiedniej wysokości, aby dzieci nie miały do niego dostępu.

3. Nie opierać narzędzia o ścianę lub inny element. W przeciwnym razie może ono nagle upaść powodując obrażenia.

Pierwsza pomoc

1. Zawsze należy mieć w pobliżu apteczkę pierwszej pomocy. Braki w apteczce należy niezwłocznie uzupełnić.
2. W przypadku wezwania pomocy należy podać System połautomatycznego wysuwania żyłki nie następujące informacje:

3. Miejsce wypadku obracać.
   ać System półautomatycznego wysuwania żyłki nie będzie działał prawidłowo, jeżeli głowica nie będzie się obracać.

4. Miejsce wypadku

5. Co się wydarzyło
6. Liczba poszkodowanych osób
7. Charakter obrażeń
8. Imię i nazwisko

INSTRUKCJĘ OBSŁUGI NALEŻY ZACHOWAĆ.

OSTRZEŻENIE:

NIE WOLNO pozwolić, aby wygoda lub rutyna (nabyta w wyniku wielokrotnego używania narzędzia) zastąpiły ścisłe przestrzeganie obowiązujących zasad bezpieczeństwa w przypadku przedmiotowego wyrobu. NIEWŁAŚCIWE UŻYTKOWANIE narzędzia lub niestosowanie się do zasad bezpieczeństwa podanych w niniejszej instrukcji obsługi może prowadzić do poważnych obrażeń ciała.

OPIS ELEMENTÓW (Rys. 1)

OPIS DZIAŁANIA

OSTRZEŻENIE:

- Przed przystąpieniem do regulacji lub sprawdzenia działania narzędzia należy zawsze upewnić się, że jest ono wyłączone i odłączone od zasilania. Zignorowanie zalecenia wyłączania urządzenia i odłączania go od zasilania grozi poważnymi obrażeniami ciała w razie jego przypadkowego uruchomienia.

Mechanizm przełącznika zasilania (Rys. 2)

OSTRZEŻENIE:

- Przed podłączeniem narzędzia do zasilania należy zawsze sprawdzić, czy język spustowy przełącznika działa prawidłowo i po zwolnieniu wraca do położenia „OFF” („WYŁ.”). Nie należy ciągnąć na siłę za język spustowy przełącznika bez uprzedniego przesunięcia dźwigni blokady. Można w ten sposób połamać przełącznik. Praca z urządzeniem, którego przełącznik nie działa prawidłowo, może prowadzić do utraty kontroli spowodować poważne obrażenia ciała.

Urządzenie wyposażone jest w dźwignię blokady, która zapobiega przypadkowemu pociągnięciu za język spustowy przełącznika.

Aby uruchomić narzędzie, należy przesunąć dźwignię blokady do przodu i pociągnąć za język spustę przełącznika. W celu zatrzymania, wystarczy zwolnić el język spustowy przełącznika.

Żyłkowa głowica tnąca (Rys. 3)

PRZESTROGA:

- Nie uruchamiać półautomatycznego mechanizmu wysuwania żyłki tnącej podczas pracy narzędzia przy wysokich obrotach. Półautomatyczne wysuwanie żyłki tnącej przy wysokich obrotach może spowodować uszkodzenie żyłkowej głowicy tnącej.

UWAGA:

- Wyposażenie standardowe może się różnić w zależności od modelu i kraju.

Zastosowana żyłkowa głowica tnąca to głowica z podwójną żyłką zaopatrzona w system półautomatycznego wysuwania.

Aby wysunąć nylonową żyłkę, należy podczas obracania się głowicy tnącej uderzyć nią o podłoże.

UWAGA:

- Jeżeli nylonowa żyłka nie wysuwa się po uder głowicą, należy przewinąć/wymienić nylonową żyłkę postępując zgodnie z procedurami opisanymi w części zatytułowanej „Konserwacja”.

Uchwyt na przewód (Rys. 4)

Po zrobieniu na przewodzie zasilającym niewielkiej pętli można go zawiesić na przystosowanym do tego uchwycie.

MONTAŻ

OSTRZEŻENIE:

- Przed przystąpieniem do wykonywania jakichkolwiek prac przy narzędziu należy zawsze upewnić się, czy jest ono wyłączone i odłączone od zasilania. Zignorowanie zalecenia wyłączenia urządzenia i odłączania go od zasilania grozi poważnymi obrażeniami ciała w razie jego przypadkowego uruchomienia.

- Nie wolno uruchamiać narzędzia dopóki nie jest ono całkowicie zmontowane. Praca z narzędziem częściowo zmontowanym grozi poważnymi obrażeniami ciała w razie jego przypadkowego uruchomienia.

Montaż uchwytu (Rys. 5)

OSTRZEŻENIE:

- Nie wolno rezygnować ani zmniejszać elementu dystansowego lub miękkiej nakładki. Element dystansowy zapewnia odpowiednią odległość pomiędzy obiema rękoma. Ustawienie zespołu uchwytu/ogranicznika zbyt blisko drugiego uchwytu poza długością elementu dystansowego może spowodować utratę kontroli oraz poważne obrażenia ciała.

Uchwyt i ogranicznik należy zamocować na gumowym elemencie na rurze trzonka. Po wyregulowaniu położenia uchwytu przykręcić oba elementy czterema śrubami.

Atestowana kombinacja elementu tnącego i osłony

OSTRZEŻENIE:

- Zawsze należy stosować atestowaną kombinację sprzętu ochronnego. W przeciwnym razie kontakt elementem tnącym grozi poważnymi obrażeniami.

- Nie wolno korzystać z narzędzia bez osłony zamontowanej zgodnie z rysunkiem. Niestosowanie się do tej zasady grozi poważnymi obrażeniami ciała.

UWAGA:

- Wyposażenie standardowe może się różnić zależności od modelu i kraju.

W przypadku noża (Rys. 6)

W przypadku żyłkowej głowicy tnącej (Rys. 7)

Montaż osłony w przypadku noża (Rys. 8)

1. Wyrównać otwory w osłonie wewnętrznej z otworami w obudowie przekładni.

2. Następnie oba elementy skręcić trzema śrubami.

Montaż osłony w przypadku głowicy żyłkowej

⚠ OSTROŻNIE:

- Zachować ostrożność, aby nie skałeczyć się przycinak nylonowej żyłki.

- Należy pamiętać, aby przed pracą zdjąć o przycinaka.

1. Wyrównać cztery śruby na osłonie zewnętrz otworami w osłonie wewnętrznej. (Rys. 9)

2. Skręcić oba elementy czterema śrubami.

3. Wyrównać otwory w osłonie wewnętrznej z otworami w obudowie przekładni.

4. Skręcić oba elementy śrubami. (Rys. 10)

Montaż noża

⚠ OSTRZEŻENIE:

- Średnica zewnętrzna noża musi wynosić 230 mm. Nie wolno stosować noża o średnicy zewr przekraczającej 230 mm.

⚠ OSTROŻNIE:

- Nóż powinien być dobrze oszlifowany, bez pęknięć lub ubytków. Po każdych trzech god pracy nóż należy naostrzyć lub wymienić.

- Przed przystąpieniem do manipulowania przy należy zawsze założyć rękawice.

- Na czas przenoszenia lub przechowywania narzędzia należy zawsze zakładać osłonę na nóż.

- Z biegiem czasu nakrętka dociskowa noża zużyciu. Gdy na nakrętce pojawią się ślady lub odkształcenia, należy ją wymienić. Z zamówieniem należy zwrócić się do miejscowego autoryzow punktu serwisowego.

PRZESTROGA:

- Pamiętać o stosowaniu oryginalnego noża.

W celu ułatwienia wymiany noża narzędzie należy obrócić do góry nogami. (Rys. 11)

1. Osadzić na osi podkładkę stabilizująca.

2. Obrócić podkładkę stabilizującą do momentu wyrównania nacięcia w podkładce z nacięci obudowie przekładni.

3. Wsunąć okrągły trzpień w oba nacięcia w zablokowania podkładki stabilizującej.

4. Umieścić nóż na podkładce stabilizującej.

5. Umieścić podkładkę dociskową na nożu.

6. Umieścić kielich na nożu.

7. Całość unieruchomić za pomocą nakrętki, obracając ją przeciwnie do ruchu wskazówek zegara, przytrzymując jednocześnie okrągły trzpień.

Aby odkręcić nóż, wystarczy w odwrotnej kolejności wykonać procedurę montażu.

Montaż żyłkowej głowicy tnącej (Rys. 12)

PRZESTROGA:

- Należy stosować oryginalną żyłkową głowicę tnącą.

W celu ułatwienia wymiany żyłkowej głowicy tnącej w narzędzie należy obrócić do góry nogami.

UWAGA:

- Przed przystąpieniem do użytkowania należy zdjąć osłonę z przycinaka żyłki.

1. Osadzić na osi podkładkę stabilizującą.
2. Obrócić podkładkę stabilizującą do momentu wyrównania nacięcia w podkładce z nacięciem na obudowie przekładni.
3. Wsunąć okrągły trzpień w oba nacięcia w celu zablokowania podkładki stabilizującej.
4. Zamocować żyłkową głowicę tnącą obracając ją o przeciwnie do ruchu wskazówek zegara.
5. Po zamontowaniu żyłkowej głowicy tnącej

osłone wyziągnąć okrągły trzpień.

Aby zdemontować głowicę żyłkową, wystarczy w

trznoejwrotnej kolejności wykonać procedurę montażu.

UŻYTKOWANIE

Prawidłowe obchodzenie się z narzędziem (Rys. 13)

Prawidłowa postawa

OSTRZEŻENIE:

- Narzędzie należy zawsze trzymać po swojej prawej zrzej stronie w taki sposób, aby ogranicznik znajdował się zawsze przed operatorem. Prawidłowe ustawienie narzędzia zapewnia maksymalną kontrolę i zmniejsza ryzyko wystąpienia poważnych obrażeń i zinach cią spowodowanych odrzutem.

OSTROŻNIE:

- noż leżeli podczas pracy element tnący przypadkowo uderzy w kamień lub inny twardy obiekt, należy wyłączyć urządzenie i sprawdzić je pod kątem ewentualnych uszkodzeń. W razie uszkodzenia ulegementu tnącego należy go niezwłocznie z wynienić. Używanie uszkodzonego elementu tnącego grozi poważnymi obrażeniami ciała.

anego Po przełożeniu pasa naramiennego przez głowę należy zawiesić go na lewym ramieniu. Narzędzie trzymać po swojej prawej stronie w taki sposób, aby ogranicznik zawsze znajdował się przed operatorem.

Mocowanie pasa naramiennego (Rys. 14)

Długość pasa należy wyregulować w taki sposób, aby element tnący był zawsze ustawiony równolegle do ziemi.

Przymocować pas do zaczepu.

⚠ OSTRZEŻENIE:

- ce należy zachować bardzo dużą ostrożność, aby nie utracić kontroli nad urządzeniem. Nie wolno dopuścić, aby urządzenie odchyliło się w kierunku operatora lub jakiekolwiek innej osoby znajdującej się w pobliżu miejsca pracy. Utrata kontroli nad narzędziem grozi poważnymi obrażeniami ciała w przypadku osób stojących obok i operatora.

Regulacja pozycji zaczepu i pasa naramiennego (Rys. 15)

Wyregulować pozycję zaczepu zgodnie z rysunkiem. (Rys. 16)

Aby zmienić pozycję zaczepu, należy poluzować śrubę mocującą zaczep. Następnie przesunąć zaczep. Po wyregulowaniu pozycji zaczepu należy unieruchomić go śrubą.

KONSERWACJA

OSTRZEŻENIE:

- Przed przystąpieniem do przeglądu narzędzia lub jego konserwacji należy upewnić się, że zostało wyłączone i odłączone od zasilania. Zignorowanie zalecenia wyłączania urządzenia i odłączania g zasilania grozi poważnymi obrażeniami ciała w jego przypadkowego uruchomienia.

PRZESTROGA:

- Nie wolno używać benzyny, rozpuszczalnika, alkoholu lub podobnych substancji. Mogą one powodow przebarwienia, odkształcenia lub pęknięcia.

Wymiana nylonowej żyłki (Rys. 17)

OSTRZEŻENIE:

- Przed przystąpieniem do pracy należy upewnić się, że żyłkowa głowica tnąca jest prawidłowo zamocowana w narzędziu. Nieprawidłowe zamocowanie żyłkowej głowicy tnącej, może sprawić, że rozleci się ona w trakcie pracy, grożąc poważnymi obrażeniami ciała.

1. Zdemontować żyłkową głowicę tnąca.

2. Zdjąć pokrywę naciskając dwa zatrzaski w postaci naciętych sekcji znajdujących się po przeciwległych stronach na bocznej ściance kielicha.

3. Wyjąć szpulę i usunąć z niej starą żyłkę nylonową.

4. Uciąć 3 – 6 m nylonowej żyłki. Zgiąć uciętą żyłkę na iem. dwie części w taki sposób, aby jedna z części była dłuższa od drugiej o 80 – 100 mm. (Rys. 18)
5. Zaczepić środek nowej żyłki nylonowej o nac znajdujące w środku szpuli pomiędzy dwoma kanałami przewidzianymi dla żyłki. (Rys. 19)
6. Dobrze nawinąć oba KOńce wzdłuż kanałów kierunku wskazywanym przez strzałkę znajdująca się na szpuli. (Rys. 20)
7. Przeciągnąć oba końca żyłki nylononowej przez przelotki, aby wystawały z kielicha głowicy.
8. Wyrównać wystający element znajdujący się na spodzie pokrywy z nacięciami przelotek. Następnie docisnąwszy, dobrze osadzić pokrywę na kielicl Upewnić się, że zatrzaski całkowicie rozprężyły się w pokrywie.

W celu zachowania odpowiedniego poziomu BEZPIECZEŃSTWA i NIEZAWODNOŚCI wyrobu, wszelkie naprawy i różnego rodzaju prace konserwacyjne lub regulacje powinny być przeprowadzane przez autoryzowany punkt serwisowy narzędzi Makita zawsze z użyciem oryginalnych części zamiennych Makita.

HARMONOGRAM KONSERWACJI

Części: Częstotliwość: Sposób:
Przewód zasilający	Przed każdorazowym użyciem	Wizualnie skontrolować pod kątem intensywnego zużycia lub uszkodzenia. W razie uszkodzenia zlecić naprawę w miejscowym punkcie serwisowym.
Śruba rękojeści pomocniczej	Przed każdorazowym użyciem	Sprawdzić, czy śruba nie jest poluzowana. Poluzowaną śrubę dokręcić. Uszkodzoną śrubę wymienić.
Osłona elementu tnącego (zabezpieczenie)	Przed każdorazowym użyciem	Sprawdzić, czy śruba nie jest poluzowana, a osłona nie jest uszkodzona. Poluzowaną śrubę dokręcić. Uszkodzoną osłone wymienić.
Nóż Co 10 roboczogodzin		Nasmarować smarem antykorozyjnym po każdorazowym użyciu. Sprawdzić pod kątem ewentualnych uszkodzeń. W razie uszkodzenia, wymienić.
Żyłkowa głowica tnąca Co 10	roboczogodzin	Wizualnie skontrolować pod kątem intensywnego zużycia lub uszkodzenia. W razie uszkodzenia, wymienić.
Wał przekładni	Co 10 roboczogodzin	Nasmarować smarem antykorozyjnym.

ROZWIAZYWANIE PROBLEMÓW

Przed zleceniem naprawy należy najpierw zrobić przegląd samodzielnie. Jeżeli wykryty problem nie zo opisany w instrukcji obsługi, nie wolno podejmować próby demontażu narzędzia. Zamiast tego należy zwrócić się do autoryzowanego punktu serwisowego narzędzi Makita, który do napraw zawsze używa oryginalnych zamiennych marki Makita.

Usterka Przyczyna	Działanie
Silnik nie działa.	Przewód zasilający nie jest podłączony.	Wetknąć wtyczkę do gniazda elektrycznego.
	Przerwany przewód zasilający.	W celu naprawy skontaktować z miejscowym autoryzowanym punktem serwisowym.
	Układ napędowy nie działa poprawnie.
Silnik przestaje działać po chwili użytkowania.	Przegrzanie.	Przerwać pracę, aby narzędzie ostygło.
Nie można uzyskać maksymalny obrotów.	Układ napędowy nie działa poprawnie.	W celu naprawy skontaktować z miejscowym autoryzowanym punktem serwisowym.
Element tnący nie obraca się: niezwłocznie wyłączyć urządzenie!	Obcy przedmiot, na przykład gałąź, zakleszczył się pomiędzy osłona elementem tnącym.	Usanąć obcy przedmiot.
	Poluzowana nakrętka noża.	Solidnie dokręcić nakrętkę zgodnie z opisem podanym w niniejszej instrukcji obsługi.
	Nóż jest wygięty.	Wymienić nóż.
	Układ napędowy nie działa poprawnie.	W celu naprawy skontaktować z miejscowym autoryzowanym punktem serwisowym.
Nietypowe drgania: niezwłocznie wyłączyć urządzenie!	Jeden z końców nylonowej żyłki uległ uszkodzeniu.	Uderzyć wirującą żyłkową głowicą tnącą o ziemię, aby wysunąć żyłkę.
	Nóż jest wygięty, pęknięty lub zużyty.	Wymienić nóż.
	Poluzowana nakrętka noża.	Solidnie dokręcić nakrętkę zgodnie z opisem podanym w niniejszej instrukcji obsługi.
	Nóż jest zamocowany nieprawidłowo.
	Układ napędowy nie działa poprawnie.	W celu naprawy skontaktować z miejscowym autoryzowanym punktem serwisowym.
Element tnący i silnik nie ichą się zatrzymać: Niezwłocznie odłączyć wtyczkę przewodu zasilającego od gniazda!	Usterka elektryczna lub elektroniczna.	Odłączyć wtyczkę przewodu zasilającego od gniazda, a następnie skontaktować się z miejscowym autoryzowanym punktem serwisowym w celu naprawy.

- Z opisanym w niniejszym podręczniku narz marki Makita współpracują zalecane poniżej akcesoria i przystawki. Stosowanie innych akcesoriów lub przystawek grozi obrażeniami ciała. Akcesoria przystawki należy wykorzystywać wyłącznie do celów, do których zostały przeznaczone.

Więcej szczegółów na temat podanego wyposażenia sta dodatkowego można uzyskać w miejscowym punkcie serwisowym narzędzi Makita.

• Nóż
  • Żyłkowa głowica tnąca
  • Nylonowa żyłka (żyłka tnąca) • Pas naramienny

UWAGA:

Iniektóre przedmioty z listy mogą stanowić wyposażenie standardowe i znajdować się razem z narzędziem w opakowaniu. Wyposażenie standardowe zależy od kraju.

Makita Jan-Baptist Vinkstraat 2, 3070, Belgiu

Makita Corporation Anjo, Aichi, Japan

UR3502-11L-0815

www.makita.com
