INSTRUKCJA OBSŁUGI KS 9918 SEVERIN

• EU-direktiivin 1062/2010 liitteen III mukainen ** Todellinen kulutus on riippuvainen käyttötavasta ja laitteen sijainnista Asiakaspalvelun tarvitsemat tiedot Jos laite tarvitsee välttämättä korjausta, ota yhteys valmistajan asiakaspalveluun ja anna yksityiskohtainen vikakuvaus ja mainitse laitteen arvokilvessä oleva tuotenumero KS … (katso kuvaa). Näiden tietojen avulla korjauspyyntö voidaan käsitellä tehokkaasti. Toimintahäiriön tai muun ongelman ilmaantuessa ota yhteys valmistajan asiakaspalveluun. Osoitteen löydät tämän ohjekirjan liitteestä.80 Zamrażarka wolnostojąca Szanowni Klienci! Przed użyciem urządzenia proszę dokładnie zapoznać się z poniższą instrukcją, którą należy zachować do późniejszego wglądu. Urządzenie może być obsługiwane wyłącznie przez osoby, które zapoznały się z niniejszą instrukcją. Transport urządzenia ∙ Aby zapobiec uszkodzeniu urządzenia w czasie transportu, należy zabezpieczyć wszystkie elementy wewnątrz i wokół urządzenia. ∙ Urządzenie można przewozić wyłącznie w pozycji pionowej – nie nachylać go pod kątem większym niż 30°. Podczas ustawiania urządzenia najlepiej przechylić je lekko w tył. W ten sposób do przesunięcia go w żądane miejsce można wykorzystać kółka. ∙ Po ustawieniu urządzenia na miejscu pozostawić je na około 30 minut przed podłączeniem do zasilania. ∙ Jeżeli w trakcie transportu urządzenie zostało przechylone o ponad 30°, przed podłączeniem do zasilania pozostawić je w pozycji pionowej na co najmniej 4 godziny. Podłączenie do sieci zasilającej ∙ Urządzenie należy podłączać do sieci elektrycznej wyłącznie do prawidłowo zainstalowanego gniazdka z uziemieniem. Należy sprawdzić, czy napięcie sieciowe zgadza się z napięciem podanym na tabliczce znamionowej urządzenia. ∙ Niniejszy wyrób zgodny jest z obowiązującymi w UE przepisami dotyczącymi oznakowania produktu. ∙ Nie włączać urządzenia za pośrednictwem transformatora. ∙ Aby zapobiec hałasowi powodowanemu wibracją, sprawdzić czy przewód zasilający nie styka się z żadną częścią tylnej ścianki zamrażarki. Przeznaczenie ∙ Zamrażarka z agregatem przeznaczona jest do głębokiego mrożenia i długoterminowego przechowywania zamrożonej żywności oraz wytwarzania lodu. ∙ Wszelkie inne zastosowania urządzenia niż opisane w instrukcji są niedopuszczalne. ∙ Za szkody wynikłe z nieprawidłowego używania sprzętu lub użytkowania niezgodnego z instrukcją obsługi odpowiedzialność ponosi wyłącznie użytkownik. ∙ Urządzenie przeznaczone jest do zastosowań domowych lub podobnych, jak np. w - kuchniach biurowych lub innych miejscach pracy; - agroturystyce; - hotelach, motelach itp. oraz innych podobnych lokalach (przez klientów); - pensjonatach. ∙ Urządzenie nie jest przeznaczone do profesjonalnego użytku komercyjnego ani do użytku w punktach gastronomicznych lub handlowych. Instrukcja bezpieczeństwa

Obwód chłodzący znajdujący się w urządzeniu zawiera czynnik chłodniczy izobutan (R600a), naturalny gaz o wysokim stopniu zgodności środowiskowej, który jest jednak materiałem łatwopalnym. Dlatego należy zadbać o to, by w trakcie transportu i instalacji urządzenia nie doszło do uszkodzenia któregokolwiek z komponentów obwodu chłodzącego. Jeżeli dojdzie do uszkodzenia obwodu chłodzącego, nie włączać ani nie podłączać urządzenia do sieci i usunąć wszelkie źródła ognia lub zapłonu z pomieszczenia, w którym znajduje się urządzenia, po czym dokładnie przewietrzyć pomieszczenie. ∙ Ostrzeżenie: Otwory wentylacyjne urządzenia znajdującego się w osłoniętym lub obudowanym miejscu nie mogą być zasłonięte. Przez cały czas należy zapewnić odpowiednią PL81 wentylację. ∙ Ostrzeżenie: Nie dopuszczać do uszkodzenia obwodu chłodzącego. Opary ulatniającego się czynnika chłodniczego są szkodliwe dla oczu, a ponadto istnieje zagrożenie zapalenia się gazu. ∙ Ostrzeżenie: Nie używać żadnych zewnętrznych urządzeń (jak np. nagrzewnice) w celu przyśpieszenia procesu rozmrażania; stosować wyłącznie metody zalecane w niniejszej instrukcji. ∙ Ostrzeżenie: Nie używać żadnych innych urządzeń elektrycznych (np. maszyny do robienia lodu) wewnątrz zamrażarki, chyba że niniejsza instrukcja wyraźnie mówi inaczej. ∙ Przed podłączeniem urządzenia do sieci należy dok ładnie sprawdzić, czy nie zostało ono – w tym także przewód zasilający – uszkodzone podczas transportu. W przypadku stwierdzenia jakiegokolwiek uszkodzenia, nie wolno podłączać urządzenia do zasilania. ∙ Urządzenie nie jest przeznaczone do przechowywania substancji wybuchowych, jak np. pojemniki z palnym aerozolem. ∙ W przypadku sprzedaży, przekazania osobie trzeciej lub utylizacji urządzenia w przeznaczonym do tego miejscu, należy zwrócić uwagę na obecność czynnika izolującego cyklopentan oraz chłodniczego R600a. Więcej informacji o prawidłowym sposobie zutylizowania produktu można znaleźć w punkcie Utylizacja. ∙ Zgodnie z zasadami bezpieczeństwa oraz w celu uniknięcia wszelkiego ryzyka, naprawy urządzeń elektrycznych powinien dokonywać wykwalifi kowany personel, co dotyczy także wymiany przewodu przyłączeniowego. ∙ Osoby o ograniczonych zdolnościach fi zycznych, czuciowych lub psychicznych albo nieposiadające stosownego doświadczenia lub wiedzy, a także dzieci (w wieku co najmniej 8 lat), mogą korzystać z urządzenia, pod warunkiem że znajdują się pod nadzorem lub zostały poinstruowane, jak używać urządzenia i są w pełni świadome wszelkich zagrożeń i wymaganych środków ostrożności. ∙ Nie dopuszczać do używania urządzenia jako zabawki przez dzieci. ∙ Nie wolno pozwalać dzieciom na wykonywanie jakichkolwiek prac związanych bezpośrednio z konserwacją lub czyszczeniem urządzenia bez nadzoru osoby dorosłej. ∙ Do częstego mycia zaleca się stosowanie ciepłej wody z delikatnym detergentem. Akcesoria należy myć osobno w wodzie z płynem. Nie myć ich w zmywarce. ∙ Aby zapobiec ewentualnym obrażeniom ciała lub uszkodzeniu urządzenia, w trakcie transportu musi być ono oryginalnie zapakowane. Do rozpakowania i instalacji potrzebne są 2 osoby. ∙ Ostrzeżenie: Nie pozwalać, aby dzieci miały dostęp do elementów opakowania, ponieważ mogą one spowodować zagrożenie, np. uduszenia. ∙ Lód usunięty z urządzenia podczas rozmrażania lub czyszczenia nie nadaje się do spożycia. ∙ Należy regularnie sprawdzać, czy przewód zasilający nie jest uszkodzony. W przypadku jakiegokolwiek uszkodzenia przewodu, należy natychmiast zaprzestać używania urządzenia. ∙ Aby zapobiec ewentualnemu zagrożeniu pożarowemu, nie stawiać żadnych termo-elektrycznych urządzeń na zamrażarce. Nie stawiać na urządzeniu żadnych pojemników z cieczami, aby zapobiec ewentualnemu wyciekowi cieczy, który mógłby uszkodzić izolację instalacji82 elektrycznej. ∙ Urządzenie przeznaczone jest wyłącznie do przechowywania żywności. ∙ Substancje alkoholowe można przechowywać wyłącznie w odpowiednio zamkniętych pojemnikach ustawionych w pozycji pionowej. ∙ Nie przechowywać w zamrażarce szklanych butelek z gazowanym lub innym zamarzającym płynem: w trakcie zamarzania może dojść do rozsadzenia butelki. ∙ Aby uniknąć zatrucia, nie spożywać żywności po upłynięciu daty przydatności do spożycia. Rozmrożonych produktów nie wolno ponownie zamrażać. ∙ Nie opierać się o półki, ścianki działowe, drzwi itp. ani nie obciążać ich nadmiernie. ∙ Nigdy nie dopuszczać otwartego ognia ani innych źródeł zapłonu do wnętrza zamrażarki. ∙ Wyjąć wtyczkę z kontaktu: - w przypadku jakiejkolwiek nieprawidłowości działania; - przed rozmrożeniem; - przed przystąpieniem do czyszczenia; - przed rozpoczęciem jakichkolwiek prac konserwacyjnych lub naprawczych. ∙ Wyjmując wtyczkę z gniazdka nigdy nie należy szarpać za przewód. ∙ Jeżeli urządzenie nie jest używane przez dłuższy czas, zaleca się pozostawić drzwi otwarte. ∙ Producent zastrzega sobie prawo wprowadzenia modyfi kacji technicznych. Zestaw Podobna ilustracja!

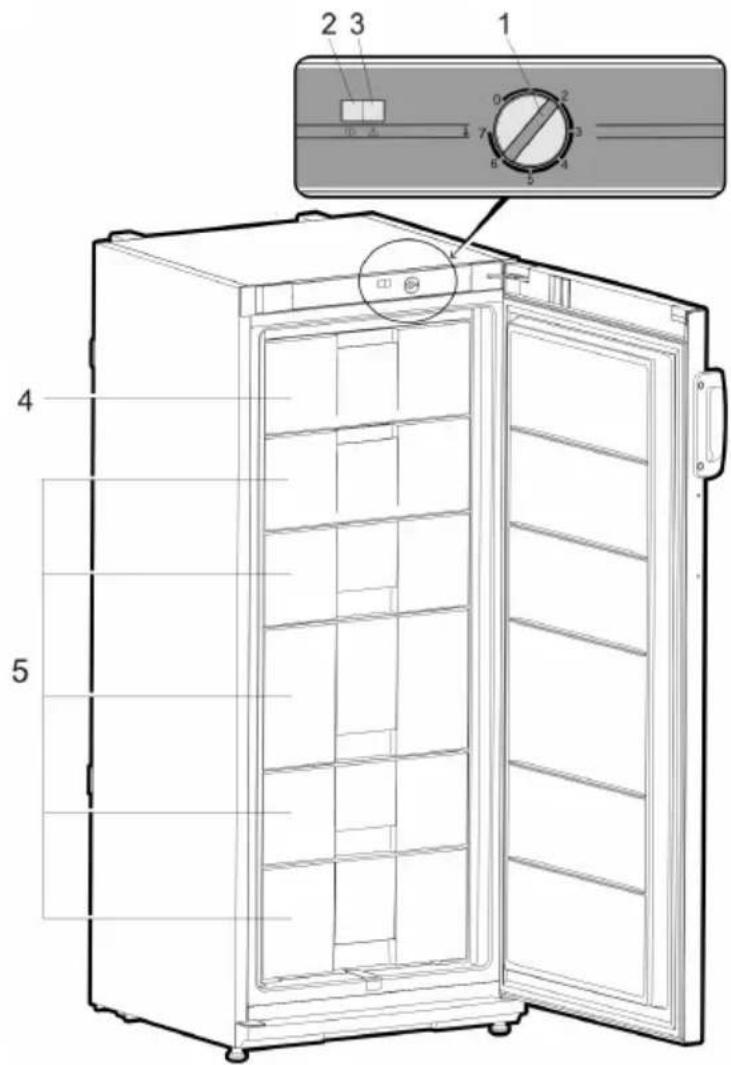

1. Regulator temperatury

2. Lampka zasilania (zielona)

3. Alarm wysokiej temperatury (czerwony)

4. Szufl ada szybkiego zamrażania

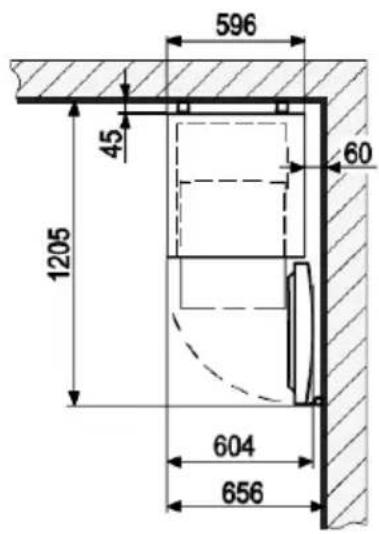

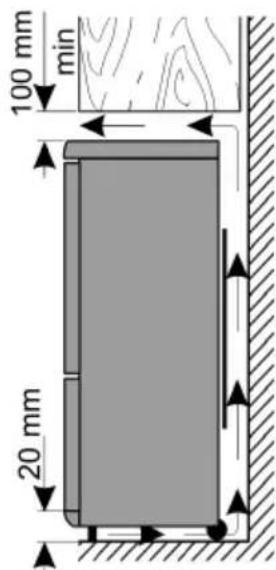

Przed pierwszym użyciem ∙ Usunąć wszelkie wewnętrzne i zewnętrzne elementy opakowania, w tym także zabezpieczenia transportowe. ∙ Opakowanie należy w odpowiedni sposób zutylizować. ∙ OSTRZEŻENIE: Po otwarciu drzwi zamrażarki wypadnie z niej mały czerwony element, który można wyrzucić, ponieważ służy on wyłącznie w czasie transportu. ∙ Zamontować dwa elementy dystansujące (1, w zestawie) w odpowiednich otworach (2) z tyłu urządzenia. ∙ Przed podłączeniem urządzenia do sieci należy dokładnie sprawdzić, czy nie zostało ono – w tym także przewód zasilający – uszkodzone podczas transportu. ∙ Wyczyścić urządzenie postępując według instrukcji w punkcie Odmrażanie i czyszczenie poniżej. ∙ Po pierwszym włączeniu urządzenia może pojawić się lekki specyfi czny zapach. Zapach zniknie, kiedy rozpocznie się proces mrożenia. Instalacja ∙ Urządzenie powinno być zainstalowane w dobrze wentylowanym, suchym pomieszczeniu. ∙ Może być używane w pomieszczeniach, w których poziom wilgotności względnej nie przekracza 70%. ∙ Urządzenia chłodzące podzielone są wg pewnych klas klimatycznych. Klasyfi kacja ta informuje o tym, w jakiej temperaturze otoczenia może pracować urządzenie. Informacja o klasyfi kacji niniejszego produktu znajduje się w tabeli danych technicznych. Na końcu niniejszej instrukcji znajduje się tabela z danymi technicznymi. ∙ Nie używać urządzenia na wolnym powietrzu. ∙ Wtyczka powinna być łatwo dostępna, aby w każdej chwili można ją było wyjąć z kontaktu. ∙ Nie ustawiać zamrażarki w miejscu bezpośrednio nasłonecznionym i nie umieszczać jej w sąsiedztwie źródeł ciepła (grzejniki, kuchenki itp.). Jeżeli nie ma możliwości innego ustawienia niż opisane powyżej, pomiędzy źródłem ciepła a zamrażarką należy założyć odpowiednią izolację. ∙ Nie wstawiać urządzenia do szafki, ani nie ustawiać go bezpośrednio pod wiszącymi szafkami, półkami lub innymi podobnymi meblami. ∙ W przypadku nierównej podłogi można użyć regulowanej stopki w celu zapewnienia równego i stabilnego ustawienia urządzenia. Wymiary miejsca ustawienia Wentylacja Jeżeli bok zamrażarki ustawiony jest przy ścianie, należy zostawić odstęp co najmniej 60 mm, tak aby drzwi otwierały się wystarczająco szeroko, by możliwe było wysunięcie szufl ady. Regulator temperatury ∙ Urządzenie uruchamia się w chwili podłączenia do sieci. Można je całkowicie wyłączyć jedynie poprzez wyjęcie wtyczki z kontaktu. W pozycji ‘0’ funkcja chłodzenia jest wyłączona, ale urządzenie nadal jest podłączone do sieci. ∙ Temperaturę wewnątrz komory zamrażarki można ustawić przy pomocy regulatora. Obrócenie regulatora temperatury zgodnie ze wskazówkami zegara obniży temperaturę, a w stronę przeciwną do wskazówek zegara ją podwyższy. ∙ Do użytku domowego zwykle najlepiej nadają się ustawienia średnie. ∙ Zaleca się zmierzenie temperatury wewnątrz komory za pomocą termometru i wówczas, w razie potrzeby, zmianę ustawień. ∙ W przypadku przerwy w dostawie prądu lub celowego wyłączenia urządzenia, zanim włączy się ono ponownie może upłynąć na 5 minut. Lampki kontrolne Lampka zasilania (zielona) Kiedy urządzenie jest podłączone do zasilania, zielona lampka świeci się cały czas. Lampka alarmu wysokiej temperatury (czerwona) Lampka zapala się, kiedy temperatura wewnątrz podniesie się powyżej 9 °C.84 Przechowywanie i mrożenie żywności Temperatura wewnątrz urządzenia zależy w dużej mierze od temperatury otoczenia, ustawienia regulatora temperatury oraz ilości przechowywanej żywności. Ponadto temperatura wewnątrz może wzrastać za każdym razem, kiedy otwierane są drzwi. ∙ Urządzenie przeznaczone jest do głębokiego zamrażania i długoterminowego przechowywania zamrożonej żywności oraz do wytwarzania lodu. ∙ Aby żywność nie utraciła swoich wartości odżywczych i witamin, należy ją zamrozić jak najszybciej. W tym celu należy umieścić przygotowaną żywność w komorze szybkiego zamrażania, układając ją w odpowiednich odstępach, w jednym lub dwóch rzędach. Komora szybkiego zamrażania w zamrażarce oznaczona jest napisem Fast Freeze. Zaleca się wkładanie żywności przeznaczonej do zamrożenia najpierw do tej komory w celu szybkiego zamrożenia, a następnie przełożenie zamrożonego produktu do innej (odpowiedniej) części po 24 godzinach. ∙ Ostrzeżenie: ∙ W celu zapewnienia odpowiedniej cyrkulacji chłodnego powietrza należy zachować co najmniej 2,5-centymetrowy dystans pomiędzy zespołem parownika a tacką z żywnością przeznaczoną do zamrożenia. ∙ Niezamrożona żywność nie może stykać się produktami już zamrożonymi. ∙ Ostrzeżenie! Nie przekraczać maksymalnej, dopuszczalnej masy do zamrożenia na dzień. W tabeli danych technicznych, na końcu niniejszej instrukcji, znajduje się informacja o maksymalnej, dziennej masie do zamrożenia. ∙ Chcąc szybko zamrozić produkt, należy ustawić regulator temperatury w pozycji Max. Po 24 godzinach, kiedy żywność będzie już odpowiednio zamrożona, regulator temperatury można ustawić z powrotem na poprzednią pozycję. ∙ Czas zamrażania można skrócić dzieląc żywność na mniejsze porcje. ∙ Odpowiednim materiałem pakunkowym na mrożoną żywność są przeźroczyste (nie kolorowe) woreczki plastikowe lub folia aluminiowa. Przed użyciem należy dobrze przewietrzyć materiał opakunkowy, a przed włożeniem do zamrażarki należy sprawdzić czy zamknięcie jest szczelne. Zaleca się opisywanie każdego pakunku przechowywanego w zamrażarce odpowiednimi informacjami, jak rodzaj żywności, data zamrożenia i data przydatności do spożycia. ∙ Nie zamrażać napojów gazowanych, ciepłej żywności ani napojów w butelkach. ∙ Zamrożone produkty należy rozmrażać w lodówce. Dzięki temu żywność rozmraża się wolniej i zachowuje swój smak. W poniższej tabeli podano okresy przydatności do spożycia (w miesiącach) mrożonej żywnoś ci. ∙ Nie należy przekraczać podanych tu okresów przechowywania. ∙ Ponadto należy zawsze przestrzegać daty ważności mrożonki podanej przez producenta. ∙ W przypadku odłączenia urządzenia od zasilania na dłuży czas (np. w wyniku przerwy w dostawie prądu), nie otwierać drzwi – dzięki temu w komorze utrzyma się stosunkowo najniższa temperatura. W tabeli danych technicznych znajduje się szczegółowa informacja o maksymalnym, bezpiecznym okresie przechowywania w przypadku awarii. Nawet nieznaczne podwyższenie się temperatury wewnątrz spowoduje skrócenie dopuszczalnego okresu przechowywania żywności. Przygotowanie lodu Do przygotowywania lodu załączono specjalną tackę. Napełnić tackę w ¾ pitną wodą i wstawić na kilka godzin do zamrażarki. Kostki lodu będzie można łatwiej wyjąć, kiedy pozostawi się najpierw tackę w temperaturze pokojowej na 5 minut. Rozmrażanie i czyszczenie ∙ Po pewnym czasie używania, którego długość zależeć będzie od kilku różnych czynników (np. częstotliwość otwierania drzwi zamrażarki), na parownikach pod szufl adami oraz na przednich ściankach samych szufl ad utworzy się warstwa lodu. Kiedy warstwa lodu osiągnie grubość 3-5 mm, należy rozmrozić zamrażarkę, ponieważ warstwa lodu powoduje wyższe zużycie energii przez urządzenie. ∙ Zamrażarkę należy dokładnie wyczyścić przynajmniej dwa razy do roku. ∙ Przed przystąpieniem do czyszczenia zawsze należy wyjąć wtyczkę z gniazdka. ∙ Akcesoria należy myć osobno w wodzie z płynem. Nie myć ich w zmywarce. ∙ Nie stosować ścierających lub żrących substancji czyszczących, ani substancji z zawartością alkoholu. ∙ Podczas czyszczenia należy uważać, aby nie uszkodzić tabliczki znamionowej znajdującej się wewnątrz komory zamrażarki. ∙ Wyjąć wszystkie produkty z zamrażarki i wstawić je do zimnego miejsca, np. do plastikowego pojemnika85 z paczkami mrożącymi. Należy pamiętać, że nawet nieznaczny wzrost temperatury powoduje skrócenie okresu przechowywania żywności i dlatego też należy ją później spożyć jak najszybciej. ∙ Zostawić drzwiczki otwarte. ∙ Zdjąć dolną osłonę. ∙ Wysunąć kanalik odpływowy z komory zamrażarki, obrócić go o 180° i zabezpieczyć (zob. ilustracja). Podłożyć odpowiedni pojemnik pod wystającą końcówkę kanalika. ∙ Aby przyśpieszyć odmrażanie można umieścić w komorze zamrażarki jeden lub więcej pojemników z gorącą (ale nie gotującą się) wodą. Nie polewać urządzenia wodą z zewnątrz, ani wewnątrz. ∙ Ostrzeżenie: Nie stosować żadnych zewnętrznych urządzeń (np. ogrzewnic czy suszarek) w celu przyśpieszenia procesu rozmrażania. ∙ Wyczyścić wilgotną ściereczką z dodatkiem niewielkiej ilości płynu do mycia. Następnie wytrzeć dokładnie do sucha. ∙ Z łożyć z powrotem kanalik i założyć osłonę. ∙ Ustawić regulator temperatury w najwyższej pozycji. Po upływie 24 godzin można z powrotem ustawić normalną temperaturę. Rady dot. oszczędzania energii ∙ Urządzenie powinno być zainstalowane w dobrze wentylowanym, suchym pomieszczeniu. ∙ Nie ustawiać zamrażarki w miejscu bezpośrednio nasłonecznionym i nie umieszczać jej w sąsiedztwie źródeł ciepła (grzejniki, kuchenki itp.) Jeżeli nie ma możliwości innego ustawienia niż opisane powyżej, pomiędzy źródłem ciepła a zamrażarką należy założyć odpowiednią izolację. ∙ Zapewnić odpowiednią cyrkulację powietrza wokół ścianek urządzenia. ∙ Kompresor (z tyłu) należy regularnie czyścić. Nagromadzenie się kurzu powoduje wzrostu zużycia energii. ∙ Ciepłe produkty żywnościowe należy najpierw zostawić do ostygnięcia, zanim zostaną wstawione do zamrażarki. ∙ Aby zapobiec obladzaniu się ścianek, nie trzymać drzwi zbyt długo otwartych podczas wkładania lub wyjmowania żywności. ∙ Częste rozmrażanie urządzenia pozwala zaoszczędzić więcej energii. Szczegółowe informacje na temat czyszczenia urządzenia znajdują się w punkcie Rozmrażanie i konserwacja. ∙ Nie ustawiać niż szej temperatury niż potrzeba. Szczegółowe informacje o ustawianiu temperatury podano w punkcie Regulator temperatury. Poziom hałasu ∙ Kiedy urządzenie jest włączone słychać pewne specyfi czne dźwięki. Zaliczamy do nich: ∙ d źwięk silnika elektrycznego oraz instalacji agregatora; podczas włączania się agregatora dźwięk staje się na moment nieco bardziej intensywny; ∙ d źwięk czynnika chłodniczego przepływającego przez obwód. Rozwiązywanie problemów W poniższej tabeli opisano możliwe awarie i ich prawdopodobne przyczyny oraz ewentualne rozwiązania. W przypadku problemów zaleca się najpierw sprawdzić, czy rozwiązania nie podano w poniższej tabeli. Jeżeli problem nie ustępuje, odłączyć urządzenie od sieci i skontaktować się z dział em Obsługi Klienta.86 Problem Możliwa przyczyna i rozwiązanie Zamrażarka nie włącza się. ∙ Regulator temperatury ustawiony jest w pozycji ‘0’. → Ustawić regulator temperatury na wyższą pozycję. ∙ Gniazdko nie działa prawidłowo. → Sprawdzić bezpieczniki. W razie potrzeby wezwać wykwalifi kowanego elektryka, aby sprawdził gniazdko. Temperatura wewnątrz nie jest wystarczająco niska. ∙ Do komory włożono zbyt dużą ilość żywności. → Nie wkładać zbyt dużej ilości produktów (zob. tabela danych technicznych). ∙ Drzwiczki są niedomknięte. → Sprawdzić, czy drzwi są prawidłowo zamknięte. ∙ Uszczelki przy drzwiach są uszkodzone. → Sprawdzi ć uszczelki przy drzwiach i w razie potrzeby zwrócić się do Działu Obsługi Klienta. ∙ Na kondensatorze zgromadziło się zbyt dużo kurzu. → Regularnie czyścić kondensator. ∙ Brak odpowiedniej wentylacji: urządzenie ustawione jest zbyt blisko ściany lub innego przedmiotu. → zob. punkt ‘Wentylacja’ ∙ Za pomocą regulatora wybrano zbyt niską temperaturę. → Ustawić na wyższą pozycję. Normalne dźwięki pracy urządzenia zmieniają lub wzmagają się. ∙ Urządzenie nie jest stabilnie ustawione na podłożu. → Ustabilizować urządzenie za pomocą regulowanych przednich nóżek. ∙ Przedmioty lub meble stojące obok urządzenia reagują na pracę układu chłodzącego (tj. zaczynają drżeć). → Zachować podane odległości. ∙ Przedmioty stojące na urządzeniu mogą wibrować → Zdjąć je. Na ściankach zamrażarki nagromadziła się gruba warstwa szronu. ∙ Wymagane jest ręczne rozmrożenie zamrażarki. → Zob. punkt „Rozmrażanie i czyszczenie”.87 Odwracane drzwi ∙ W razie potrzeby drzwi można odwrócić, tak aby zawiasy z prawej strony (instalacja fabryczna) znalazły się po stronie lewej. ∙ Aby zapobiec ewentualnym obrażeniom ciała lub uszkodzeniu urządzenia, do odwrócenia drzwi wymagany jest udział dwóch osób. ∙ Ostrzeżenie! Przed rozpoczęciem jakichkolwiek prac konserwacyjnych lub naprawczych, najpierw odłączyć urządzenie od zasilania. ∙ Przed rozpoczęciem należy pamiętać o: ∙ Założeniu prawidłowej liczby podkładek na wszystkich trzpieniach zawiasów i śrubach. ∙ Prawidłowym wypoziomowaniu i zestawieniu drzwi podczas ponownego montażu, tak aby zamknięte drzwi ściśle przylegały do ramy. Podobna ilustracja

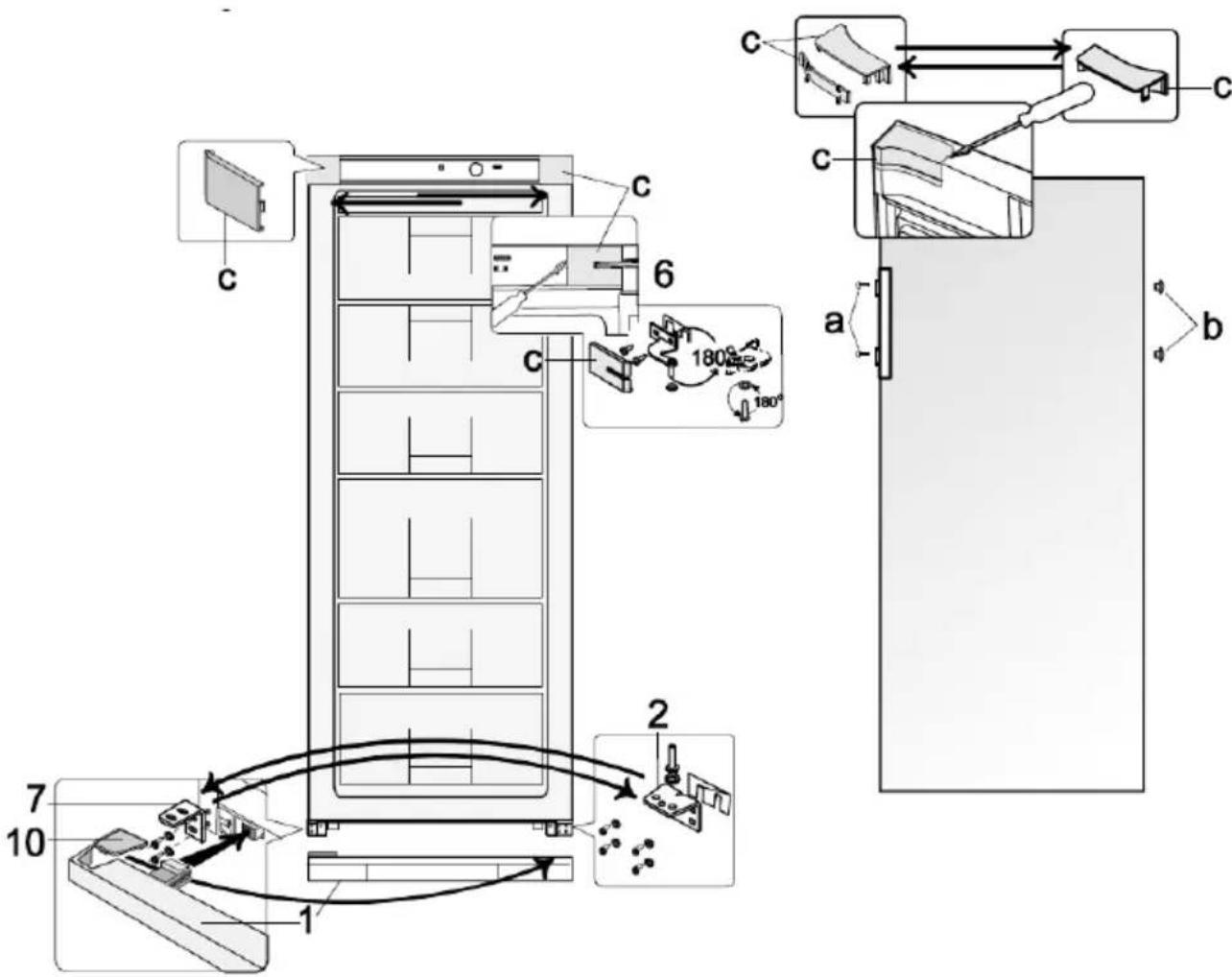

1. Otworzyć drzwi zamrażarki.

2. Zdjąć cztery pokrywy C z obudowy i wewnętrznej strony

żyć przedłużenie dwuczęściowej osłony na drugą stronę, odwracając je o 180 stopni.

4. Odkręcić trzpień zawiasu po wewnętrznej stronie drzwi

w punkcie C/6. Ostrzeżenie: Drzwi należy czymś podeprzeć.

5. Zdjąć drzwi zamrażarki i położyć na miękkim podłożu.

Wyjąć wspornik zawiasu spod drzwi i założyć odpowiedni wspornik znajdujący się w zestawie po drugiej stronie.

6. Odkręcić śruby mocujące i zdjąć górny wspornik 6.

Uważać na niewielką płytkę plastikową pod wspornikiem.

7. Odwrócić wspornik 6 wraz z plastikową płytką o

180° i zamontować go po drugiej stronie zamrażarki wykorzystując do tego celu dwa otwory znajdujące się obok siebie.

8. Zdjąć dolny panel 1, podnosząc go lekko.

9. Odkręcić śruby mocujące i zdjąć górny wspornik 2 wraz z

10. Wykręcić trzpień wraz z nacinanymi podkładkami

blokującymi ze wspornika i wkręcić go w odpowiedni otwór po przeciwnej stronie wspornika.

11. Zdjąć wspornik 7 i zastąpić go wspornikiem 2 wraz z

12. Następnie zamontować wspornik 7 w tym samym

położeniu, w którym był wcześniej wspornik 2.

13. Założyć drzwi zamrażarki na trzpień zawiasu na wsporniku

2. Ostrzeżenie: Drzwi należy czymś podeprzeć.

14. Wsunąć trzpień zawiasu na wsporniku 6 w otwór w

drzwiach i przykręcić wspornik do zamrażarki.

15. Nałożyć cztery osłony C na wsporniki i otwory.

16. Zdjąć osłonę 10 z dolnego panelu 1 in założyć po drugiej

17. Założyć panel 1 na dole urządzenia.

18. Wyjąć zaślepki a oraz b.

19. Wykręcić śruby mocujące uchwyt drzwi. Zamontować

uchwyt po drugiej stronie za pomocą śrub. Zaślepić puste otwory w drzwiach oraz zasłonić śruby zaślepkami. Utylizacja Urządzenia oznaczone powyższym symbolem należy utylizować osobno, a nie wraz ze zwykłymi odpadkami z gospodarstwa domowego. Urządzenia takie zawierają bowiem cenne materiały, które można poddać recyklingowi. Odpowiednia utylizacja takich urządzeń pomaga w ochronie środowiska i zdrowia człowieka. Szczegółowych informacji na ten temat udzielają lokalne władze lub sklepy prowadzące sprzedaż detaliczną. Czynnik chłodniczy oraz środek chemiczny w piance izolacyjnej muszą być zutylizowane przez kompetentną instytucję. Należy szczególnie uważać, aby nie uszkodzić obwodu chłodniczego zanim urządzenie nie zostanie przekazane w odpowiednim miejscu do utylizacji. Gwarancja Gwarancja na produkt obejmuje wady materiału i wykonania przez okres dwóch lat od daty zakupu produktu. W ramach gwarancji producent zobowiązuje się do naprawy lub wymiany wszelkich wadliwych elementów, pod warunkiem, że produkt zostanie odniesiony prze klienta do punktu zakupu, a później odesłany przez sklep do serwisu centralnego w Opolu, prowadzonego przez fi rmę Serv- Serwis Sp.z o.o. Aby gwarancja zachował a ważność, urządzenie musi być używane zgodnie z instrukcją i nie może być modyfi kowane, naprawiane lub w jakikolwiek sposób naruszane przez nieupoważnioną do tego osobę, ani też uszkodzone w wyniku nieprawidłowego użycia. Gwarancja nie obejmuje naturalnego zużycia, ani elementów łatwo tłukących się, jak szkło, elementy z tworzyw sztucznych, żarówki itd. Niniejsza gwarancja nie ogranicza ustawowych praw konsumenta ani innych praw, jakie konsument posiada zgodnie z obowiązującymi przepisami, które dotyczą zakupu przedmiotów użytkowych. Jeżeli urządzenie przestanie działać prawidłowo i musi zostać odesłane, należy je dokładnie zapakować i dołączyć imię, nazwisko i adres nadawcy oraz przyczynę odesłania. Jeśli urządzenie jest nadal na gwarancji, proszę także dołączyć paragon zakupu, lub fakturę zakupową. Informacje wymagane przez dział Obsługi Klienta Jeżeli wymagana będzie naprawa, proszę skontaktować się z działem Obsługi Klienta podając szczegółowy opis awarii oraz numer artykułu KS ... znajdujący się na tabliczce znamionowej urządzenia (patrz ilustracja). Podanie tych informacji pomoże w szybszym załatwieniu Państwa zgłoszenia.88 W przypadku awarii urządzenia, proszę skontaktować się z naszym działem obsługi klienta. Adres podany jest w załączniku do niniejszej instrukcji. Dane techniczne produktu dot. urządzeń chłodniczych * Nr art. KS 9799, 9918 Kategoria domowego urządzenia chłodniczego 8 – Zamrażarka Klasa wydajności energetycznej A++ Zużycie energii w kWh na rok ** 193 Objętość użytkowa lodówki (litry) --- Objętość użytkowa – komora ze strefą zero (litry) --- Objętość użytkowa - zamrażalnik (litry) (bez szufl ad)

Bezszronowa: lodówka --- Bezszronowa: zamrażalnik nie Bezpieczny okres przechowywania w przypadku awarii, h 20 Wydajność mrożeniowa, kg/24h 12 Klasyfi kacja klimatyczna T Przedział temperatury otoczenia, °C 16-43 Emisja hałasu w dB(a) 41 Wymiary (Wys. x Szer. x Gł.) w mm 1450 x 600 x 650 Waga, kg 53 Specyfi kacje elektryczne Patrz tabliczka znamionowa

• Według dyrektywy UE 1062/2010 Załącznik III ** Rzeczywiste zużycie zależy od sposobu korzystania z urządzenia oraz jego umieszczenia89
