KÄYTTÖOHJE KS 9918 SEVERIN

• enligt EU-direktiv 1062/2010 Annex III ** Den faktiska elförbrukningen beror på hur apparaten används och hur den är placerad72 Pakastinkaappi Hyvä Asiakas, Lue seuraavat ohjeet huolellisesti ennen laitteen käyttöä ja säilytä tämä opas tulevaa tarvetta varten. Laitetta saavat käyttää vain henkilöt, jotka ovat tutustuneet näihin ohjeisiin. Laitteen kuljettaminen ∙ Kuljetuksen aiheuttamien vaurioiden välttämiseksi varmista, että kaikki laitteen sisä- ja ulkopuolella olevat lisätarvikkeet ja osat ovat kunnolla kiinnitettyjä. ∙ Laitetta saa kuljettaa vain pystyasennossa; sitä ei saa kallistaa yli 30°. Suosittelemme laitteen kallistamista hieman taaksepäin sen paikalleen sijoittamista varten. Näin kuljetusrullia voidaan käyttää sen siirtämiseen haluttuun asennuspaikkaan. ∙ Kun laite on sijoitettu paikalleen, odota noin 30 minuuttia ennen sen liittämistä verkkovirtaan. ∙ Jos laitetta on kallistettu yli 30° kuljetuksen aikana, anna sen seistä pystyasennossa vähintään 4 tuntia ennen verkkovirtaan liittämistä. Verkkoliitäntä ∙ Laite tulee liittää määräysten mukaisesti asennettuun, maadoitettuun pistorasiaan. Varmista, että verkkojännite vastaa laitteen arvokilpeen merkittyä jännitettä. ∙ Tämä tuote on kaikkien voimassa olevien CE-merkintöjä koskevien direktiivien mukainen. ∙ Älä käytä tätä laitetta muuntimen kautta. ∙ Tärinästä johtuvan melun välttämiseksi varmista, ettei virtajohto kosketa mitään laitteen takapuolen osaa. Käyttötarkoitus ∙ Tämä kompressoripakastin on suunniteltu pakasteruoan pakastamiseen ja pitkäaikaiseen säilytykseen sekä jääpalojen tekoon. ∙ Muu kuin kuvaillun mukainen käyttö on kiellettyä. ∙ Jos laite vahingoittuu väärinkäytön seurauksena tai siksi, että annettuja ohjeita ei ole noudatettu, valmistaja ei vastaa aiheutuneista vahingoista. ∙ Tämä laite on tarkoitettu kotitalouskäyttöön tai vastaavaan, kuten - ruokalat, toimistot ja muut kaupalliset ympäristöt - maatalousyritykset - hotellien, motellien jne. ja vastaavien yritysten asiakkaat - aamiaisen ja majoituksen tarjoavat majatalot. ∙ Tätä laitetta ei ole tarkoitettu kaupalliseen käyttöön, eikä myöskään pitopalvelutoimintaan tai sen kaltaisiin tukkumyyntiympäristöihin. Tärkeitä turvallisuusohjeita

Tämän laitteen jäähdytyspiirissä käytetään kylmäaineena isobutaania (R600a). Se on luonnonkaasu, jolla ei ole haitallisia ympäristövaikutuksia, mutta se on tulenarkaa. Varmista siksi, ettei mikään jäähdytyspiirin osista vahingoitu kuljetuksen ja laitteen asennuksen aikana. Jos jäähdytyspiiri vahingoittuu, älä käynnistä laitetta äläkä kytke sitä verkkovirtaan, vaan siirrä avoin tuli ja kaikki muut herkästi syttyvät lähteet pois kylmäkaasun läheisyydestä ja tuuleta sitten huone, jossa laite sijaitsee. ∙ Varoitus: Pidä laitteen rungossa tai siihen kuuluvassa rakenteessa olevat tuuletusraot peittämättöminä. On taattava aina riittävä ilmanvaihto. ∙ Varoitus: Älä vahingoita jäähdytyspiiriä. Mikä tahansa määrä vuotavaa kylmäainetta vahingoittaa silmiä. On olemassa myös kaasun syttymisen vaara. ∙ Varoitus: Älä käytä mitään ulkoista laitetta (esim. lämmityslaitteita tai lämpöpuhaltimia) nopeuttamaan sulatusta. Noudata ainoastaan tässä FI73 oppaassa suositeltuja menetelmiä. ∙ Varoitus: Älä käytä mitään muita sähkölaitteita (esim. jääpalakoneita) pakastimen sisällä, ellei sitä ole erityisesti hyväksytty tässä oppaassa. ∙ Koko laite, mukaan lukien sen virtajohto, on tarkastettava perusteellisesti kuljetusvaurioiden varalta ennen kuin se liitetään verkkovirtaan. Mikäli tällainen vaurio löytyy, laitetta ei saa liittää verkkovirtaan. ∙ Tätä laitetta ei ole tarkoitettu räjähdysherkkien aineiden säilytykseen kuten aerosolipurkkien, joissa on tulenarkaa ponneainetta. ∙ Jos laite myydään, annetaan ulkopuoliselle tai hävitetään sopivassa kierrätyslaitoksessa, on kiinnitettävä huomiota eristyskaasuna toimivan syklopentaanin sekä kylmäaineen (R600a) olemassaoloon. Lisätietoa oikein kierrätyksestä on osassa Hävittäminen. ∙ Jotta turvallisuusmääräyksiä noudatetaan ja vaarat vältetään, vain valmistajan valtuuttama huoltohenkilöstö saa tehdä laitteeseen korjauksia tai muutoksia mukaan lukien virtajohdon vaihtamisen. ∙ Tätä laitetta saavat käyttää lapset (vähintään 8-vuotiaat) sekä henkilöt, joilla on fyysisesti, aistillisesti tai henkisesti rajoittunut toimintakyky tai joilla on puuttuvat tai vajavaiset tiedot laitteen toiminnasta, mikäli heitä valvotaan tai ohjataan laitteen käytössä ja he ymmärtävät täysin kaikki käyttöön liittyvät vaarat ja turvatoimenpiteet. ∙ Lasten ei saa antaa leikkiä laitteella. ∙ Lasten ei saa antaa tehdä laitteen puhdistus- tai huoltotoimenpiteitä, elleivät he ole valvonnassa. ∙ Säännölliseen puhdistukseen suosittelemme lämpimän veden ja miedon puhdistusaineen käyttöä. Kaikki lisävarusteet on puhdistettava erikseen saippuavedellä. Älä laita niitä astianpesukoneeseen. ∙ Jotta henkilövammojen tai pakastimen vaurioitumisen vaara vältetään, laitetta saadaan kuljettaa ainoastaan sen alkuperäispakkauksessa. Laitteen poistamiseen pakkauksesta sekä asennukseen tarvitaan 2 henkilöä. ∙ Varoitus: Pidä lapset poissa pakkausmateriaalien luota potentiaalisen vaaratilanteen esim. tukehtumisvaaran vuoksi. ∙ Laitteesta sulattamisen ja puhdistuksen aikana poistettu jää ei sovellu ihmisten nautittavaksi. ∙ Virtajohto on tarkistettava säännöllisesti vaurioiden varalta. Jos johdossa on vikaa, laitetta ei saa enää käyttää. ∙ Älä aseta tulipalon vaaran välttämiseksi mitään lämpöä tuottavia sähkölaitteita pakastimen päälle. Älä sijoita mitään nestettä sisältäviä astioita laitteen päälle. Siten estetään nesteiden valuminen tai vuotaminen ja siten sähköeristyksen vaurioituminen. ∙ Tämä laite on tarkoitettu ainoastaan ruoan säilytykseen. ∙ Alkoholipitoisia aineita saadaan säilyttää vain kunnolla suljetuissa pakkauksissa ja pystysuorassa asennossa. ∙ Älä säilytä pakastimessa lasipulloissa mitään hiilihapollisia tai muita pakastuskelpoisia nesteitä: tällaiset pullot voivat haljeta pakastamisen aikana. ∙ Jotta vältetään ruokamyrkytyksen vaara, älä nauti ruokaa sen säilytysajan umpeutumisen jälkeen. Sulatettuja ruokia ei saa pakastaa uudelleen. ∙ Älä nojaa äläkä kohdista kohtuutonta painoa hyllyihin, osastoihin ja oveen jne. ∙ Suojaa pakastimen sisustaa aina avoimilta liekeiltä ja muilta syttymislähteiltä. ∙ Irrota pistoke seinäpistorasiasta - kun ilmenee mikä tahansa vika. - ennen laitteen sulattamista. - puhdistuksen ajaksi. - ennen huolto- tai korjaustöiden suorittamista. ∙ Kun irrotat pistotulpan pistorasiasta, älä vedä liitäntäjohdosta vaan tartu aina pistotulppaan. ∙ Ellei laitetta käytetä pitkään aikaan, suositellaan sen oven pitämistä auki. ∙ Valmistaja pidättää itsellään oikeuden teknisiin muutoksiin.74 Tutustuminen Samankaltainen kaavio!

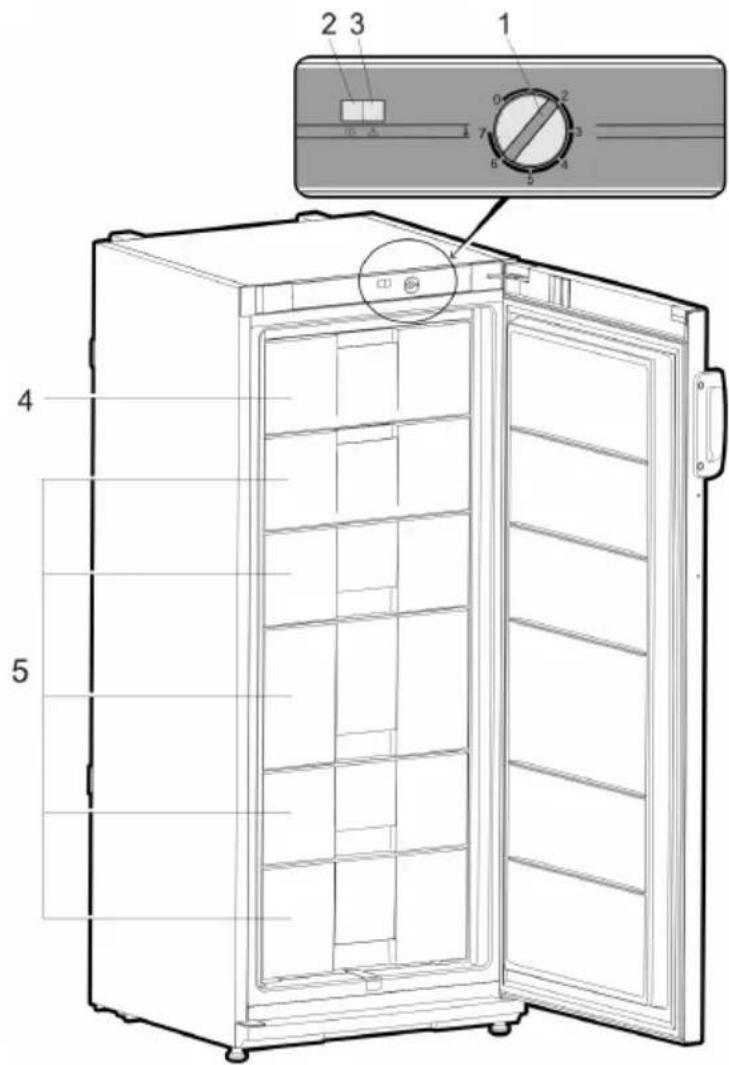

2. Verkkoliitännän merkkivalo (vihreä)

3. Korkean lämpötilan hälytys (punainen)

4. Pikapakastuslokero

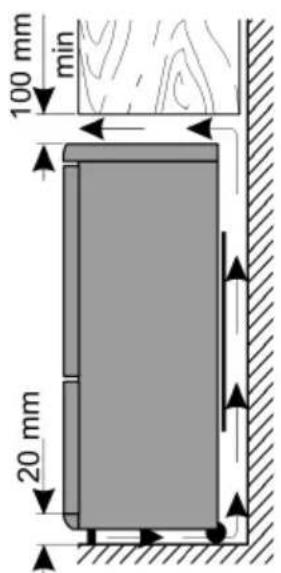

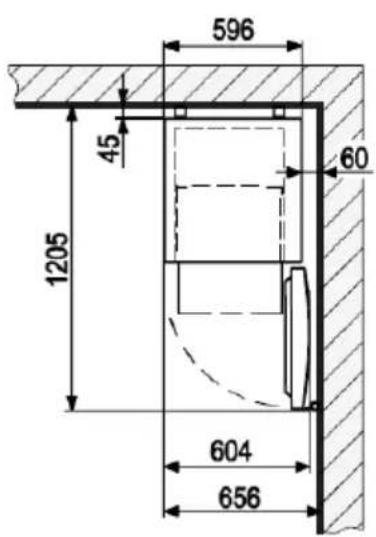

Ennen ensimmäistä käyttöä ∙ Poista kokonaan kaikki laitteen ulko- ja sisäpuolella olevat pakkausmateriaalit sekä kuljetusvarmistimet. ∙ Pakkausmateriaalit täytyy hävittää asianmukaisesti. ∙ HUOMAA: Kun pakastimen ovi avataan, pieni punainen osa putoaa ulos. Se on tarkoitettu vain kuljetusta varten ja voidaan hävittää. ∙ Kiinnitä kaksi välike-elementtiä (1, sisältyy toimitukseen) laitteen takapuolelle niille tarkoitettuihin ohjausuriin (2). ∙ Koko laite, mukaan lukien sen virtajohto, on tarkastettava perusteellisesti kuljetusvaurioiden varalta ennen kuin se liitetään verkkovirtaan. ∙ Puhdista laite jäljemmässä Sulattaminen ja puhdistus -kappaleessa annettujen ohjeiden mukaisesti. ∙ Kun laite kytketään päälle ensimmäistä kertaa, voidaan havaita vähäistä hajua. Kuitenkin tämä häviää heti kun jäähdytysprosessi on alkanut. Asennus ∙ Laite tulee asentaa hyvin tuulettuvaan, kuivaan huoneeseen. ∙ Laitetta on käytettävä olosuhteissa, joissa suhteellinen ilmankosteus on enintään 70 %. ∙ Jäähdytyslaitteet on luokiteltu tiettyihin ilmastoluokkiin. Tämä luokitus ilmaisee ympäristölämpötilan, jossa laitetta voidaan käyttää. Tuotetietolehdessä on lisätietoa75 tämän laitteen luokituksesta; tuotetietolehti löytyy tämän käyttöohjeen lopusta. ∙ Älä käytä laitetta ulkona. ∙ Varmista, että pistokkeen luo on helppo pääsy ja että se voidaan irrottaa pistorasiasta milloin tahansa. ∙ Älä altista laitetta suoralle auringonvalolle äläkä aseta sitä minkään lämmönlähteiden (lämmityslaitteiden, liesien jne.) viereen. Jos se ei kuitenkaan ole vältettävissä, lämmönlähteen ja laitteen väliin on asennettava sopiva eristys. ∙ Laitetta ei saa asentaa kaappiin eikä suoraan seinälle ripustetun kaapin, hyllyn tai samankaltaisen esineen alle. ∙ Jos lattiat ovat epätasaisia, laitteen säädettävää jalkaa voidaan käyttää epätasaisuuden kompensointiin ja ihanteellisen tasapainon aikaansaamiseen. Asennusmitat Ilmanvaihto Jos pakastinkaappi asennetaan sen sivu seinää vasten, varmista, että vähimmäisväli seinään on 60 mm; näin varmistetaan, että pakastimen ovi voi aueta riittävästi laatikoiden vetämiseksi ulos. Lämpötilasäädin ∙ Laite aktivoidaan kytkemällä se verkkovirtaan. Se voidaan sammuttaa kokonaan vain irrottamalla pistoke pistorasiasta. Asennossa ‘0’ jäähdytystoiminto on pois päältä, vaikka laite on yhä kytkettynä verkkovirtaan. ∙ Pakastimen lämpötilaa voidaan säätää lämpötilasäätimen avulla. Lämpötilaa lasketaan kääntämällä lämpötilasäädintä myötäpäivään, ja nostetaan puolestaan kääntämällä sitä vastapäivään. ∙ Keskiasetukset ovat yleensä sopivia kotitalouskäyttöön. ∙ Suosittelemme lämpömittarin käyttöä pakastimen sisälämpötilan tarkistukseen ja asetusten muuttamista tarvittaessa. ∙ Virtakatkoksen jälkeen, tai jos laitteesta on sammutettu virta tarkoituksella, saattaa kestää noin 5 minuutin ennen kuin laite kytkeytyy jälleen päälle. Merkkivalot Verkkoliitännän merkkivalo (vihreä) Kun laite on liitettynä verkkovirtaan, vihreä valo palaa pysyvästi. Korkean lämpötilan hälytysmerkkivalo (punainen) Tämä valo syttyy, jos sisälämpötila nousee 9 °C yli. Ruoan säilytys ja pakastaminen Laitteen sisäinen lämpötila on riippuvainen pääasiassa ympäristön lämpötilasta, lämpötilasäätimen asetuksesta ja varastoidun ruoan määrästä. On myös huomattava, että sisälämpötila saattaa nousta aina kun ovi avataan. ∙ Laite on suunniteltu pakasteruoan pakastamiseen ja pitkäkestoiseen säilytykseen sekä jääpalojen tekoon. ∙ Jotta varmistetaan ravintoaineiden kuten vitamiinien säilyvyys, tuore ruoka täytyy pakastaa niin pian kuin mahdollista. Valmistettu ruoka tulisi siten sijoittaa pikapakastuslokeroon väljästi yhteen tai kahteen riviin. Pakastimen pikapakastuslokero on varustettu tekstillä Fast Freeze (pikapakastus). Suosittelemme pakastettavien ruoka-ainesten laittamista tähän lokeroon ensin pikapakastusta varten ja niiden siirtämistä sitten muihin lokeroihin (kun sopivaa) 24 tunnin jälkeen. ∙ Huomio: ∙ Jotta varmistetaan kylmän ilman riittävä jakaantuminen, lauhdutinyksikön ja pakastettavan ruoan sisältävän kaukalolevyn välillä on säilytettävä vähintään 2,5 cm. ∙ Älä sijoita pakastamatonta ruokaa jo pakastuneen viereen. ∙ Huomio: Älä ylitä päivittäistä maksimipakastuskapasiteettia. Tämän oppaan lopussa oleva tuotetietolehti sisältää tiedot maksimista päivittäisestä pakastuskapasiteetista. ∙ Aseta pikapakastusta varten lämpötilasäädin asentoon Max. Kun ruoka on hyvin pakastunutta 24 tunnin jälkeen, lämpötilasäädin voidaan säätää takaisin alkuperäiseen asentoon. ∙ Pakastusaikoja voidaan lyhentää jakamalla ruoka pienempiin annoksiin. ∙ Pakastetulle ruoalle sopivia säilytysmateriaaleja ovat läpinäkyvä (eli ei-värillinen) muovikelmu tai -pussi tai alumiinikelmu. Pakkausmateriaalit on tuuletettava hyvin ennen käyttöä ja niiden ilmatiiviys on varmistettava ennen ruoan pakastamista. Suositellaan, että jokaiseen pakastimessa säilytettävään annokseen merkitään kaikki olennaiset tiedot kuten ruokatyyppi, pakastuspäivämäärä ja viimeinen käyttöpäivä. ∙ Älä yritä pakastaa hiilihapollisia juomia, lämmintä ruokaa tai76 minkäänlaisia pullotettuja nesteitä. ∙ Pakastettu ruoka täytyy sulattaa ensin jääkaapissa. Tällä tavoin ruoka sulatetaan hitaammin, jolloin sen maku säilyy. Pakastetun ruoan viimeiset käyttöpäivät on eritelty (kuukausina) alla olevassa taulukossa. ∙ Älä ylitä näitä säilytysaikoja. ∙ Noudata kuitenkin aina pakasteruoan valmistajan viimeistä käyttöpäivää koskevia tietoja. ∙ Jos laite on pois päältä pidemmän aikaa (esim. sähkökatkoksen takia), ovi tulee pitää kiinni. Se auttaa matalimman mahdollisen lämpötilan ylläpitoa laitteen sisällä. Tuotetietolehti sisältää tarkat tiedot maksimista turvallisesta säilytysajasta toimintahäiriön yhteydessä. Jo vähäinen sisälämpötilan nousu lyhentää ruoan säilytysaikaa. Jääpalojen teko Pakastimen mukana toimitetaan erityinen jääpalakaukalo jääpalojen tekoa varten. Täytä kaukaloon ¾ juomavettä ja laita se pakastimeen muutamaksi tunniksi. Jääpalat ovat helpompi irrottaa kaukalosta, jos kaukalon annetaan olla huonelämpötilassa 5 minuuttia. Sulattaminen ja puhdistus ∙ Tietyn käyttöaikajakson jälkeen ja useista tekijöistä riippuen (esim. kuinka usein ovi on avattu) ulosvedettävien laatikkojen alla sijaitseviin haihduttimiin ja itse laatikkojen etupuolelle muodostuu jääkerros. Kun jäätä on muodostunut 3–5 mm paksuudelta, laite on sulatettava, sillä jään muodostuminen lisää laitteen sähkönkulutusta. ∙ Pakastin täytyy puhdistaa perusteellisesti vähintään kaksi kertaa vuodessa. ∙ Irrota aina pistotulppa seinäpistorasiasta ennen puhdistusta. ∙ Kaikki lisävarusteet on puhdistettava erikseen saippuavedellä. Älä laita niitä astianpesukoneeseen. ∙ Älä käytä hankaavia tai voimakkaita puhdistusliuoksia tai mitään alkoholia sisältävää puhdistusainetta. ∙ Ole varovainen, ettei osaston sisällä oleva arvokilpi irtoa tai vahingoitu puhdistuksen aikana. ∙ Ota pakastimesta pois kaikki ruoka ja laita se viileään paikkaan säilytykseen, esim. muoviastiaan valmiiksi pakastettujen kylmävaraajien kanssa. Huomaa, että vaikka lämpötila nousee vain hiukan, varastointiaika lyhenee ja ruoka on kulutettava niin pian kuin mahdollista. ∙ Jätä ovi auki. ∙ Irrota peitelevy. ∙ Vedä poistokanava ulos pakastinkaapista, käännä sitä 180° ja varmista paikalleen (katso kaavio). Sijoita sopiva astia kanavan ulostulon alle. ∙ Pakastinlokeroon voidaan laittaa sulatusta nopeuttamaan yksi tai useampi kuumaa (muttei kiehuvaa) vettä sisältävä astia. Älä kaada vettä laitteen päälle tai sen sisään. ∙ Varoitus: Älä käytä mitään ulkoisia laitteita tai muita keinoja (esim. lämmityslaitteita tai lämpöpuhaltimia) sulattamisen nopeuttamiseksi. ∙ Puhdista laite kostealla rätillä ja tilkalla pesuainetta. Pyyhi se kauttaaltaan kuivaksi sen jälkeen. ∙ Asenna poistokanava ja peitelevy paikoilleen. ∙ Aseta lämpötilasäädin maksimiasentoon. Se voidaan kääntää takaisin normaaliasetukseen 24 tunnin kuluttua. Energiansäästövinkkejä ∙ Laite tulee asentaa hyvin tuulettuvaan, kuivaan huoneeseen. ∙ Älä altista pakastinta suoralle auringonvalolle äläkä aseta sitä minkään lämmönlähteiden (lämmityslaitteiden, liesien jne.) viereen. Jos se ei kuitenkaan ole vältettävissä, lämmönlähteen ja laitteen väliin on asennettava sopiva eristys. ∙ Varmista riittävä ilmankierto laitteen sivujen ympärillä. ∙ Kompressori (takapuolella) täytyy puhdistaa säännöllisin aikavälein. Kertyvä pöly lisää energiankulutusta. ∙ Lämpimän ruoan tulee antaa jäähtyä ennen kuin se laitetaan säilytykseen pakastimeen. ∙ Liiallisen jäänmuodostuksen estämiseksi älä pidä ovia auki liian pitkään, kun laitat pakastimeen ruokaa tai otat sitä sieltä. ∙ Säännöllinen sulatus auttaa säästämään energiaa. Yksityiskohtaiset ohjeet laitteen puhdistuksesta ovat osiossa Sulattaminen ja puhdistus. ∙ Älä säädä lämpötilaa tarvittavaa alhaisemmaksi. Yksityiskohtaista tietoa lämpötila-asetuksista on osiossa Lämpötilasäädin.77 Käyttöääni ∙ Laitteesta kuuluu sille tyypillisiä ääniä, kun se on kytkettynä päälle. Nämä äänet: ∙ aikaansaa kompressorin sähkömoottori. Äänentaso on kompressorin käynnistyessä hetken aikaa hiukan kovempi. ∙ syntyvät kylmäaineen virtaamisesta piirin läpi. Vianmääritys Seuraavassa taulukossa on mahdolliset toimintahäiriöt, niiden todennäköiset syyt ja ratkaisut. Jos ilmenee käyttöön liittyviä ongelmia, tarkista ensin, löytyykö ratkaisu taulukon avulla. Jos ongelma pysyy, kytke laite irti verkkovirrasta ja ota yhteys valmistajan asiakaspalveluosastoon. Ongelma Mahdollinen syy ja ratkaisu Laite ei toimi. ∙ Lämpötilasäädin on asennossa 0. → Käytä korkeampaa lämpötila-asetusta. ∙ Seinäpistorasia on viallinen. → Tarkista sulake. Anna tarvittaessa seinäpistorasian tarkastus pätevän sähköasentajan tehtäväksi. Sisälämpötila ei ole riittävän alhainen. ∙ Laitteeseen on varastoitu liikaa ruokaa. → Älä varastoi liikaa ruokaa (katso tuotetietolehti). ∙ Ovia ei ole suljettu kunnolla. → Varmista, että ovet ovat kunnolla kiinni. ∙ Ovitiivisteet ovat viallisia. → Tarkasta ovitiivisteet ja ota tarvittaessa yhteyttä asiakaspalveluun. ∙ Kondensaattorissa on liikaa pölyä. → Puhdista kondensaattori säännöllisesti. ∙ Riittämätön ilmanvaihto: laite on liian lähellä seinää, muuta rakennetta tai esinettä. → katso osa “Ilmanvaihto” ∙ Lämpötilasäätimen asetus on liian pieni. → Käytä korkeampaa asetusta. Tavallinen käyntiääni muuttuu tai kovenee. ∙ Laite ei ole asetettuna tukevasti lattialle. → Kohdista laite kunnolla säädettävien etujalkojen avulla. ∙ Jäähdytysyksikön käynti vaikuttaa läheisiin huonekaluihin tai esineisiin (eli saa ne tärisemään). → Säilytä ilmoitetut etäisyydet. ∙ Laitteen päällä voi olla täriseviä esineitä. → Poista tällaiset esineet. Pakastimeen kertyy runsaasti ∙ Sulata pakastin tarvittaessa manuaalisesti. → Katso “Sulattaminen ja puhdistus”. Kaksipuolinen ovi ∙ Oven avaussuuntaa voidaan tarvittaessa kääntää esim. oikeasaranaisesta (oletusasennus) vasensaranaiseksi. ∙ Jotta vältetään henkilövammat ja laitteen vaurioituminen, oven avaussuunnan kääntämiseen tarvitaan kaksi henkilöä. ∙ Varoitus: Kytke laite aina irti verkkovirrasta ennen huolto- ja korjaustöiden suorittamista. ∙ Huomioi seuraavat asiat ennen kuin aloitat: ∙ Varmista aina, että kaikkiin saranapultteihin ja -ruuveihin käytetään oikea määrä aluslevyjä. ∙ Jotta ovet voivat sulkeutua tiiviisti runkoa vasten, varmista hyvin huolellisesti, että ne kohdistetaan oikein kokoamisen aikana. Samankaltainen kaavio!

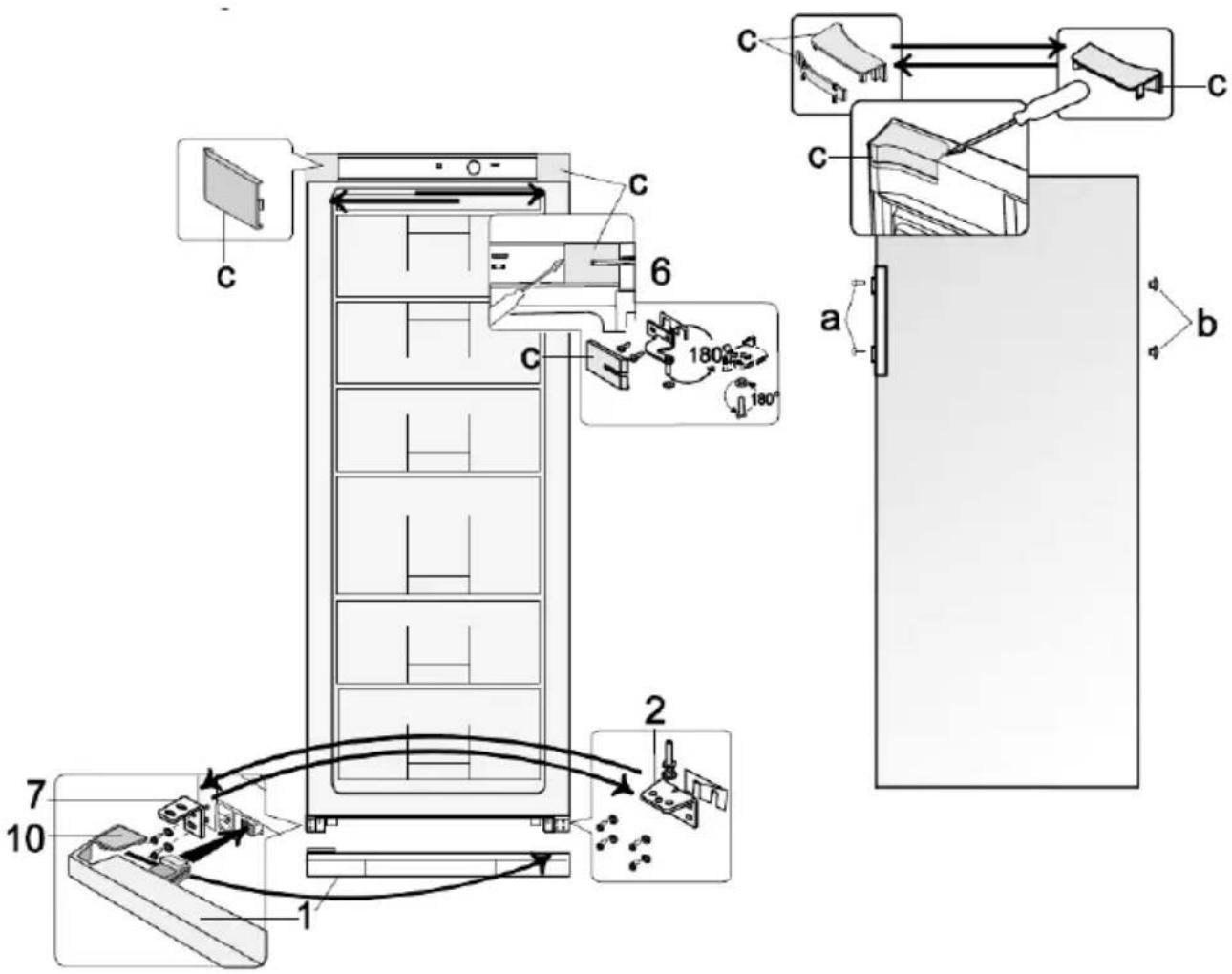

1. Avaa pakastimen ovi.

2. Irrota neljä peitelevyä C rungosta ja oven sisäpuolelta.

3. Sijoita 2-osaisen peitelevyn jatke 180 astetta käännettynä

vastakkaiselle puolelle.

4. Ruuvaa saranapultti irti oven sisäpuolelta alueelta C/6 .

5. Nosta pois pakastimen ovi ja laske se pehmeälle alustalle.

Irrota saranan tukilevy oven alapuolelta ja asenna oheinen saranan tukilevy vastakkaiselle puolelle.

6. Irrota kiinnitysruuvit ja yläkiinnike 6. Huomaa kiinnikkeen

alapuolella oleva pieni muovilevy.

7. Käännä kiinnikettä 6 sekä pientä muovilevyä 180° ja

asenna ne pakastimen toiselle puolelle käyttämällä kahta vierekkäistä ruuvireikää.

8. Irrota alapaneeli 1 nostamalla sitä hieman ylös.

9. Irrota kiinnitysruuvit ja kiinnike 2 saranapultin kera.

10. Ruuvaa saranapultti irti kiinnikkeestä yhdessä

hammastettujen lukkoaluslevyjen kera ja kiinnitä se vastaavaan aukkoon kiinnikkeen vastakkaiselle puolelle.

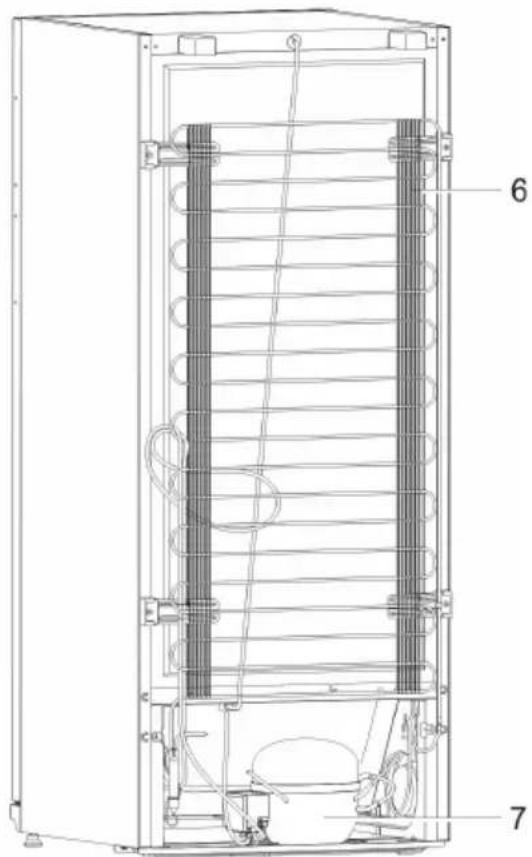

11. Irrota kiinnike 7 ja asenna sen tilalle kiinnike 2

12. Asenna sitten kiinnike 7 kiinnikkeen 2 aikaisempaan

13. Aseta pakastimen ovi kiinnikkeessä 2 olevan saranapultin

päälle. Varoitus: Tue ovea.

14. Asenna kiinnikkeen 6 saranapultti pakastimen oveen ja

kiinnitä kiinnike laitteeseen.

15. Kiinnitä neljä peitelevyä C kiinnikkeen ja aukkojen päälle.

16. Irrota peitelevy 10 alapaneelista 1 ja sijoita se

vastakkaiselle puolelle.

17. Asenna paneeli 1 takaisin laitteeseen.

18. Irrota ruuvien peitetulpat a ja tiivistetulpat b.78

19. Irrota oven kahvaa kiinnipitävät ruuvit. Asenna kahva

vastakkaiselle puolelle ja kiristä se kiinnitysruuveilla. Työnnä tiivistetulpat oven nyt tyhjiin aukkoihin ja aseta peitetulpat ruuvien kantojen päälle. Hävittäminen Tällä symbolilla merkityt laitteet täytyy hävittää kotitalousjätteestä erillään, sillä ne sisältävät arvokkaita kierrätyskelpoisia materiaaleja. Asianmukaisella hävittämisellä suojellaan ympäristöä ja ihmisterveyttä. Saat aiheesta lisätietoa paikallisilta viranomaisilta tai jälleenmyyjiltä. Eristevaahdossa oleva kylmäaine ja kemiallinen aine on hävitettävä ammattimaisen kierrätystoimijan kautta. On kiinnitettävä erityistä huomiota, ettei jäähdytyspiiri vahingoitu, ennen kuin laite luovutetaan ammattimaiseen keräyspisteeseen. Takuu Laitteelle myönnetään 2 vuoden takuu, joka koskee valmistus- ja ainevikoja, ostopäivästä lukien yksilöityä ostokuittia vastaan yleisten Suomessa kulloinkin alalla voimassa olevien takuuehtojen mukaan. Mikäli laitetta käytetään väärin, käyttöohjeen vastaisesti tai huolimattomasti, vastuu syntyvistä esine- ja henkilövahingoista lankeaa laitteen käyttäjälle. Tämä takuu ei vaikuta lakimääräisiin oikeuksiin eikä mihinkään muihin kansallisen lainsäädännön säätämiin tuotteiden ostoa koskeviin laillisiin kuluttajaoikeuksiin, joita tuotteen hankkijalla on. Valmistuttaja: Severin Elektrogeräte GmbH, Saksa Maahantuoja: AV-Komponentti Oy (Puh) 09-8678020 info@avkomponentti.fi www.avkomponentti.fi79 Tuotetietolehti jäähdytyslaitteille * Art. no. KS 9799, 9918 Kotitalouden jäähdytyslaiteluokka 8 – pakastin Energiatehokkuusluokka A++ Energiankulutus kWh/vuosi ** 193 Jääkaapin käyttötilavuus (litrat) --- Käyttökapasiteetti – nolla-astealueen osasto (litraa) --- Käyttötilavuus - pakastinosa (litraa) (ilman laatikoita)

Jäätymätön: jääkaappiosa --- Jäätymätön: pakastinosa ei Turvallinen säilytysaika toimintahäiriön tapahtuessa, tunnit 20 Pakastuskapasiteetti, kg/24h 12 Ilmastoluokittelu T Ympäristön lämpötila, °C 16-43 Melupäästö dB(a) 41 Mitat (K x L x S) mm 1450 x 600 x 650 Paino, kg 53 Sähköön liittyvät tekniset tiedot Ks. arvokilpi
