MANUALE UTENTE KS 9918 SEVERIN

• Conforme a la directiva EU 1062/2010 Anexo III ** El consumo actual depende del tipo de uso y la ubicación del aparato Información necesaria para el Servicio de Asistencia Técnica Si es necesario reparar el aparato, póngase en contacto con nuestro Servicio de Asistencia Técnica, facilitando información detallada sobre el problema y citando el número de artículo KS ... incluido en la placa de características del aparato (ver la imagen). Esta información ayudará a gestionar su petición efi cientemente. Si el aparato no funciona correctamente o se presenta otro problema, póngase en contacto con el Departamento de Atención al Cliente. La dirección se incluye en el apéndice de este manual.47 Congelatore Gentile Cliente, Prima di utilizzare l’apparecchio, vi raccomandiamo di leggere attentamente le seguenti istruzioni e di conservarle per farvi riferimento anche in futuro. L’apparecchio deve essere utilizzato solo da persone che hanno preso familiarità con le seguenti istruzioni. Trasporto dell’apparecchio ∙ Per evitare danni durante il trasporto, accertatevi che tutti gli accessori e i componenti all’interno e intorno all’apparecchio siano fermati saldamente. ∙ L’apparecchio può essere trasportato in posizione verticale; non inclinatelo a più di 30°. Per il corretto posizionamento, vi consigliamo di inclinare leggermente l’apparecchio verso indietro. In questo modo, potrete utilizzare le rulliere per il trasporto per spostare l’apparecchio nella sua posizione defi nitiva di installazione. ∙ Quando l’apparecchio è stato messo in posizione, aspettate almeno 30 minuti prima di collegarlo all’alimentazione elettrica. ∙ Se durante il trasporto l’apparecchio è rimasto inclinato a più di 30°, lasciatelo in posizione verticale per almeno 4 ore prima di collegarlo all’alimentazione elettrica. Collegamento alla rete ∙ L’apparecchio deve essere collegato esclusivamente ad una presa di corrente con messa a terra, installata a norma di legge. Assicuratevi che la tensione d’alimentazione corrisponda alla tensione indicata sulla targhetta portadati. ∙ Questo prodotto è conforme alle direttive vincolanti per l’etichettatura CE. ∙ Non mettete in funzione l‘apparecchio utilizzando convertitori di corrente. ∙ Per evitare il rumore delle vibrazioni assicuratevi che il cavo di alimentazione non tocchi nessun elemento sul retro dell‘apparecchio. Destinazione d’uso ∙ Quest’apparecchio congelatore compressore è studiato specifi catamente per il congelamento e la conservazione a lungo termine di alimenti congelati, ma anche per ottenere cubetti di ghiaccio. ∙ Non è consentito nessun utilizzo diverso da quello descritto. ∙ Nessuna responsabilità verrà assunta in caso di danni risultanti da un uso errato o dalla non conformità alle istruzioni. ∙ Questo apparecchio è studiato per il solo uso domestico o per impieghi simili, come per esempio - in cucine per il personale, negozi, uffi ci e altri ambienti simili di lavoro, - in aziende agricole, - da clienti di alberghi, motel e sistemazioni simili, - da clienti di pensioni “bed-and- breakfast” (letto & colazione). ∙ Questo apparecchio non è destinato ad uso commerciale, né per l’utilizzo in aziende commerciali di approvvigionamento alimentare (catering) o in simili ambienti commerciali all’ingrosso. Importanti norme di sicurezza

Il circuito refrigerante di quest’apparecchio contiene il gas refrigerante isobutano (R600a), un gas naturale a alto livello di compatibilità ambientale, che però resta pur sempre altamente infi ammabile. È consigliabile, pertanto, assicurarsi che nessun elemento del circuito refrigerante subisca danni durante il trasporto o l’installazione dell’apparecchio. Nel caso si verifi chi un danno al circuito, non accendete e non collegate l’apparecchio all’alimentazione elettrica, ma eliminate ogni fi amma libera e ogni fonte di ignizione in prossimità del gas refrigerante; poi aerate perfettamente il locale in cui si trova l’apparecchio. ∙ Avvertenza: Le aperture di ventilazione, nella cassa dell’apparecchio o nella struttura di incasso, devono sempre IT48 essere libere da ogni ostruzione. Garantite sempre una buona aerazione. ∙ Avvertenza: Non provocate danni al circuito refrigerante. La fuga del refrigerante provoca danni agli occhi; esiste anche il pericolo di ignizione del gas. ∙ Avvertenza: Non utilizzate mai apparecchi elettrici esterni (ad es. radiatori o termoventilatori) per accelerare il processo di sbrinamento; seguite sempre le modalità descritte nel presente manuale. ∙ Avvertenza: Non utilizzate nessun apparecchio elettrico (per esempio apparecchi per la preparazione di ghiaccio) all’interno del congelatore a meno che non siano specifi catamente approvati nel presente manuale. ∙ Prima di collegare alla rete elettrica, controllate che l’apparecchio e il cavo di alimentazione non abbiano subito danni durante il trasporto. Nel caso siano rinvenuti eventuali danni, l’apparecchio non deve essere collegato all’alimentazione elettrica. ∙ Questo apparecchio non è adatto alla conservazione di sostanze esplosive come per esempio bombolette aerosol con propellenti infi ammabili. ∙ In caso di vendita dell’apparecchio, o comunque di passaggio a terzi o di smaltimento presso un servizio di riciclaggio autorizzato, prestate molta attenzione alla presenza dell’agente isolante ciclopentano e anche del refrigerante R600a. Per maggiori informazioni sul riciclaggio corretto, consultate la sezione Smaltimento. ∙ In conformità con le norme di sicurezza e per evitare rischi, ogni riparazione o modifi ca al presente apparecchio, compresa la sostituzione del cavo di alimentazione, deve essere effettuata solo dal personale di assistenza tecnica autorizzato. ∙ Il presente apparecchio può essere usato da bambini (di almeno 8 anni di età) e da persone con ridotte capacità fi siche, sensoriali o mentali, o persone senza particolari esperienze o conoscenze, purché siano sotto sorveglianza o siano state date loro istruzioni sull’uso dell’apparecchio e comprendano pienamente i rischi e le precauzioni di sicurezza che l’apparecchio comporta. ∙ Ai bambini non deve essere consentito di giocare con l’apparecchio. ∙ Ai bambini non deve essere consentito di effettuare operazioni di pulizia o di manutenzione sull’apparecchio senza essere sorvegliati. ∙ Per lavaggi frequenti vi consigliamo di utilizzare acqua calda e un detersivo delicato. Tutti gli accessori vanno lavati separatamente con acqua e detersivo per i piatti. Non sono adatti al lavaggio in lavastoviglie. ∙ Per evitare il rischio di riportare ferite o di danneggiare l’apparecchio, il trasporto deve essere effettuato nel suo imballaggio originale. Per togliere dall’imballaggio l’apparecchio e per la sua installazione è necessaria la presenza di 2 persone. ∙ Avvertenza: Tutto il materiale di imballaggio deve essere tenuto fuori della portata dei bambini a causa del rischio potenziale esistente, per esempio di soffocamento. ∙ Il ghiaccio rimosso dall’apparecchio durante l’operazione di sbrinamento o di pulitura non è adatto al consumo umano. ∙ Controllate con regolarità che sul cavo di alimentazione non ci siano tracce di deterioramento. Nell’eventualità che tali tracce siano rinvenute, l’apparecchio non va più usato. ∙ Per evitare il rischio di incendi, non poggiate nessun apparecchio termoelettrico sul congelatore. Non poggiate49 nessun contenitore di liquidi sopra l’apparecchio: eviterete che eventuali perdite o versamenti del liquido possano danneggiare l’isolamento termico dell’apparecchio. ∙ Questo apparecchio è destinato alla sola conservazione di alimenti. ∙ Le sostanze alcoliche possono essere conservate solo se chiuse in contenitori ermetici e in posizione verticale. ∙ Non conservate nell’apparecchio bottiglie di vetro che contengano liquidi gassati o comunque congelabili: potrebbero scoppiare durante il congelamento. ∙ Per evitare il rischio di intossicazioni alimentari, non consumate cibi dopo la data massima di scadenza riportata sulla confezione. Cibi già scongelati non vanno congelati una seconda volta. ∙ Non poggiate o sistemate pesi eccessivi sui ripiani, nei comparti, sullo sportello ecc. ∙ Proteggete sempre l’interno dell’apparecchio da fi amme libere o da altre fonti di ignizione. ∙ Disinserite sempre la spina dalla presa di corrente - in caso di cattivo funzionamento, - prima di sbrinare, - durante la pulizia. - prima di procedere a lavori di manutenzione o di riparazione. ∙ Per disinserire la spina dalla presa di corrente, non tirate mai il cavo di alimentazione ma afferrate direttamente la spina. ∙ Se l’apparecchio non sarà utilizzato per un lungo periodo di tempo, consigliamo di lasciare aperto lo sportello. ∙ Ci riserviamo il diritto di effettuare modifi che tecniche sull’apparecchio. Descrizione dell’apparecchio Immagine stilizzata!

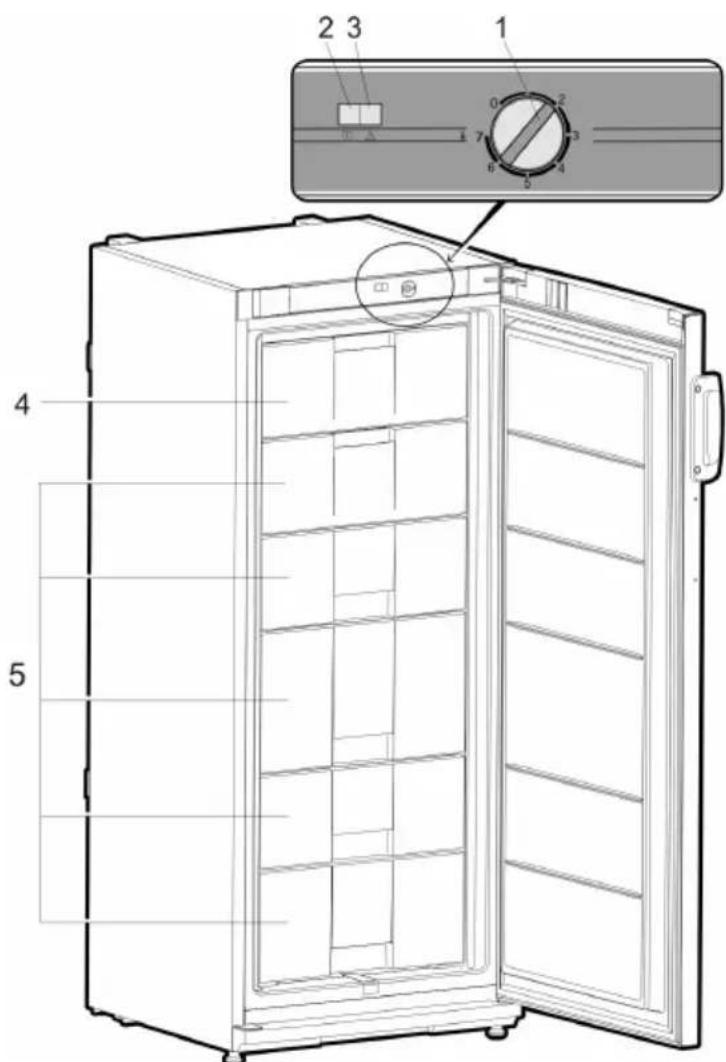

1. Regolatore della temperatura

2. Spia luminosa di alimentazione elettrica (verde)

3. Spia allarme per temperatura alta (rossa)

4. Cassetto per congelamento rapido

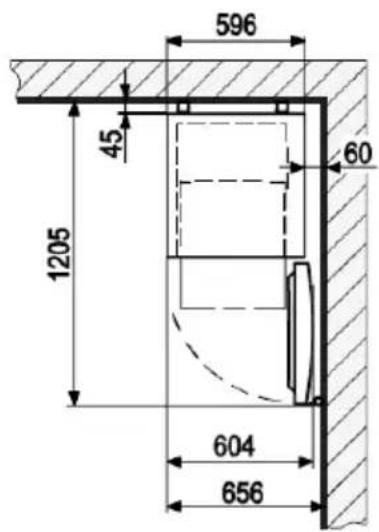

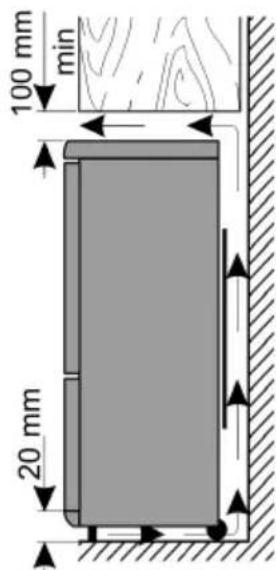

Al primo utilizzo ∙ Eliminate completamente tutto il materiale di imballaggio, compresi i dispositivi per la sicurezza nel trasporto. ∙ Smaltite in maniera adeguata i materiali di imballaggio. ∙ NOTA: Quando aprite lo sportello dell’apparecchio, verrà fuori un piccolo dispositivo di colore rosso: questo è utile50 solo per il trasporto e deve essere tolto via. ∙ Inserite i due distanziatori (1, forniti in dotazione) nelle corrispondenti fessure guida (2) che si trovano sul retro dell’apparecchio. ∙ Prima di procedere al collegamento elettrico controllate attentamente che l’apparecchio e il cavo di alimentazione non abbiano subito danni durante il trasporto. ∙ Pulite l’apparecchio seguendo le istruzioni riportate nella sezione Sbrinamento e pulizia più sotto. ∙ Alla prima messa in funzione dell’apparecchio, è possibile che si avverta un leggero odore “di nuovo” che, però, svanirà non appena comincerà il processo di raffreddamento. Installazione ∙ L’apparecchio deve essere sistemato in un locale asciutto ben aerato. ∙ Per il buon funzionamento, l’apparecchio deve trovarsi in condizioni in cui la relativa umidità non sia superiore al 70 %. ∙ Gli apparecchi di refrigerazione sono classifi cati secondo delle classi climatiche. La classifi cazione indica la temperatura ambientale utile per il funzionamento dell’apparecchio. Vi preghiamo di consultare la scheda tecnica del prodotto per informazioni sulla classifi cazione climatica del presente apparecchio; la scheda tecnica si trova alla fi ne di questo manuale di istruzioni. ∙ Non utilizzate l’apparecchio in ambienti esterni. ∙ Assicuratevi che la spina elettrica sia facilmente accessibile e che possa essere disinserita dalla presa a muro in qualsiasi momento. ∙ Non esponete l’apparecchio alla luce diretta del sole e non mettetelo vicino a fonti di calore (come radiatori, cucine, ecc.). Se non è possibile evitarlo, comunque, provvedete a porre un isolamento adeguato tra la fonte di calore e l’apparecchio. ∙ Questo apparecchio non è adatto per l’installazione ad incasso dentro un mobile, né direttamente sotto uno stipo pensile, sotto una mensola o oggetti simili. ∙ In caso di pavimento non perfettamente a livello, potete compensare la diversità di altezza grazie ai piedini regolabili, in modo da ottenere la stabilità migliore dell’apparecchio. Dimensioni d’ingombro Ventilazione Se installate il congelatore sistemando un suo lato vicino a una parete, accertatevi di lasciare uno spazio minimo di 60 mm dalla parete; questo serve per assicurare che lo sportello del congelatore si apra bene senza impedire l’apertura dei cassetti. Regolatore della temperatura ∙ L’apparecchio si accende collegando la spina all’alimentazione elettrica. Si spegne completamente solo disinserendo la spina dalla presa di corrente a muro. Con la manopola in posizione ‘0’, la funzione di refrigerazione è disattivata, ma l’apparecchio è ancora collegato all’alimentazione elettrica. ∙ La temperatura nel frigorifero può essere regolata tramite l’apposita manopola di regolazione della temperatura. Ruotando la manopola di regolazione della temperatura in senso orario, la temperatura si abbassa, invece ruotando in senso antiorario, la temperatura si alza. ∙ L’impostazione media di solito è quella più adatta per l’utilizzo domestico. ∙ Vi consigliamo di utilizzare un termometro per controllare l’effettiva temperatura all’interno del vano e procedere a regolazione se necessario. ∙ In seguito a un’interruzione di corrente, o se l’apparecchio è rimasto spento per un qualsiasi motivo, ci vorranno circa 5 minuti prima che si riaccenda nuovamente. Spie luminose Spia luminosa di alimentazione elettrica (verde) Quando l’apparecchio è collegato all’alimentazione elettrica, la luce verde della spia resta sempre accesa. Spia allarme per temperatura alta (rossa) Questa spia si attiva se la temperatura interna si alza oltre i 9 °C.51 Conservazione e congelamento degli alimenti La temperatura all’interno dell’apparecchio dipende principalmente dalla temperatura ambiente, dall’impostazione del regolatore di temperatura e dalla quantità di alimenti conservati. Tenete presente che la temperatura interna può aumentare ogni volta che lo sportello viene aperto. ∙ Questo apparecchio è studiato per il congelamento di alimenti e la loro conservazione a lungo termine e anche per ottenere cubetti di ghiaccio. ∙ Per assicurarvi che gli alimenti non perdano i loro elementi nutrizionali come per esempio le vitamine, gli alimenti freschi devono essere congelati correttamente e il più presto possibile. A questo scopo, gli alimenti già preparati devono essere sistemati nello scomparto a congelamento rapido, ben spaziati su una o due fi le. Lo scomparto a congelamento rapido all’interno del congelatore è identifi cato dalla dicitura Fast Freeze (Congelamento Rapido). Vi consigliamo di inserire gli alimenti da congelare in questo scomparto per il congelamento rapido, prima e spostarli negli altri scomparti (i più appropriati) solo dopo 24 ore. ∙ Attenzione: ∙ Per garantire una suffi ciente distribuzione dell’aria fredda, mantenete una distanza minima di 2,5 cm tra il gruppo vaporizzatore e il vassoio con gli alimenti da congelare. ∙ Evitate che alimenti non ancora congelati si trovino a contatto con alimenti già congelati. ∙ Attenzione: Non superate la capacità giornaliera di congelazione. Nella scheda tecnica alla fi ne di questo manuale di istruzioni sono riportati i dettagli relativi alla capacità di congelazione giornaliera massima. ∙ Per il congelamento rapido, impostate il regolatore di temperatura sulla posizione massima (Max). Dopo 24 ore, quando cioè gli alimenti sono congelati perfettamente, potete riportare il regolatore della temperatura sulla sua posizione originale. ∙ È possibile ridurre i tempi di congelamento dividendo gli alimenti in porzioni più piccole. ∙ I materiali di imballaggio più adatti per gli alimenti congelati sono pellicole o sacchetti di plastica trasparenti (cioè non colorati) o fogli di alluminio. I materiali di imballaggio devono essere ben arieggiati prima dell’uso e poi controllati per la tenuta ermetica prima di congelare gli alimenti. Vi consigliamo vivamente di apporre delle etichette sui sacchetti conservati nel congelatore su cui riportare le informazioni più importanti come per esempio il tipo di alimento, la data di congelamento e la data limite per il consumo. ∙ Non cercate di congelare bibite gasate, cibi caldi o bottiglie di liquidi di qualsiasi tipo. ∙ Per scongelare gli alimenti bisogna spostarli in frigorifero prima. In questo modo, gli alimenti si scongelano lentamente, mantenendo inalterati tutti i loro sapori. Le date limite per il consumo degli alimenti congelati sono specifi cate (in mesi) nella tabella qui di seguito. ∙ Non superate questi tempi di conservazione. ∙ In ogni caso, rispettate sempre le date raccomandate dal produttore per i cibi congelati. ∙ Se l’apparecchio rimane disattivato per un periodo prolungato di tempo (per esempio per un’interruzione di corrente), lasciate lo sportello chiuso: questo consentirà di mantenere quanto più bassa possibile la temperatura all’interno del congelatore. Nella scheda tecnica dell’apparecchio sono riportati i dettagli circa i tempi massimi di conservazione sicura in caso di malfunzionamento. Anche un leggero rialzo della temperatura interna accorcerà i tempi di conservazione sicura degli alimenti. Produzione di cubetti di ghiaccio L’apparecchio è dotato di un vassoio specifi co per la produzione di cubetti di ghiaccio. Riempite il vassoio con acqua potabile sino a ¾ della sua capacità e sistemate il vassoio nel vano congelatore per alcune ore. Sarà molto facile rimuovere i cubetti di ghiaccio dal vassoio se lasciato stemperare a temperatura ambiente per 5 minuti. Sbrinamento e pulizia ∙ Dopo un certo periodo di funzionamento e in funzione di vari fattori (come ad esempio la frequenza di apertura dello sportello esterno) si formerà uno strato di ghiaccio sugli evaporatori posti al di sotto e nella parte anteriore dei cassetti. Quando la formazione di brina avrà raggiunto uno spessore di 3-5 mm., l’apparecchio dovrà essere sbrinato perché la formazione di ghiaccio aumenta il consumo di energia elettrica dell’apparecchio. ∙ Il congelatore deve essere pulito completamente almeno due volte all’anno. ∙ Disinserite sempre la spina dalla presa di corrente a muro prima di procedere alla pulitura. ∙ Tutti gli accessori vanno lavati separatamente con acqua e sapone. Non sono adatti al lavaggio in lavastoviglie. ∙ Non utilizzate prodotti di pulizia abrasivi o concentrati o prodotti a contenuto di alcol. ∙ Mentre procedete alla pulizia dell’interno del congelatore,52 prestate attenzione a non rimuovere o danneggiare la targhetta portadati. ∙ Togliete tutti gli alimenti dal vano e conservateli in un luogo freddo, per esempio in un contenitore di plastica insieme a mattonelle di ghiaccio precongelate. Vi ricordiamo che anche un minimo aumento della temperatura accorcia i tempi di conservazione e gli alimenti vanno consumati nel più breve tempo possibile. ∙ Lasciate aperto lo sportello. ∙ Rimuovete il pannello di copertura. ∙ Tirate via il canaletto di drenaggio dal vano del congelatore, ruotatelo di 180° e bloccatelo (vd. fi gura). Sistemate un contenitore adatto sotto la bocca del canaletto di drenaggio. ∙ Per accelerare lo sbrinamento, mettete uno o più contenitori con acqua calda (ma non bollente) all’interno del congelatore. Non versate acqua sopra o nell’apparecchio. ∙ Avvertenza: Non utilizzate dispositivi esterni o altri metodi (p. es. radiatori o termoventilatori) per accelerare il processo di sbrinamento. ∙ Pulite l’apparecchio con un panno umido e una piccola quantità di detergente. Asciugate bene tutto in seguito. ∙ Rimettete in sede il canaletto di drenaggio e il pannello di copertura. ∙ Impostate il regolatore di temperatura sulla posizione di massimo. Dopo 24 ore, potrete riportare il regolatore della temperatura sull’impostazione normale. Consigli utili per il risparmio energetico ∙ L’apparecchio deve essere sistemato in un locale asciutto ben aerato. ∙ Non esponete l’apparecchio alla luce diretta del sole e non mettetelo vicino a fonti di calore (come radiatori, cucine, ecc.) Se non è possibile evitarlo, comunque, provvedete a porre un isolamento adeguato tra la fonte di calore e l’apparecchio. ∙ Garantite che ci sia suffi ciente circolazione di aria intorno a tutto l’apparecchio. ∙ Il compressore (sul retro) deve essere pulito a intervalli regolari di tempo. L’accumulo di polvere comporta l’aumento del consumo energetico. ∙ È necessario far raffreddare i cibi caldi prima di conservarli all’interno dell’apparecchio. ∙ Per evitare la formazione di brina, non lasciate gli sportelli aperti per lungo tempo quando conservate o prendete gli alimenti. ∙ Lo sbrinamento frequente contribuisce al risparmio energetico. Per informazioni più dettagliate, consultate la sezione Sbrinamento e pulizia. ∙ Non impostate una temperatura più bassa del necessario. Per informazioni più dettagliate sulle impostazioni della temperatura, consultate la sezione Regolatore della temperatura. Rumorosità di esercizio ∙ È possibile sentire dei rumori caratteristici quando accendete l’apparecchio. Questi rumori sono determinati: ∙ dal motorino elettrico interno al gruppo compressore; durante l’avvio del compressore, il livello di rumorosità sarà leggermente più alto per un limitato periodo di tempo. ∙ dall’agente refrigerante che fl uisce nel circuito. Eventuali problemi La tabella che segue riporta i possibili problemi, l’eventuale causa e i modi per risolverli. In caso di problemi di funzionalità, controllate prima se sia possibile risolverli con l’ausilio di questa tabella. Se il problema persiste, scollegate l’apparecchio dall’alimentazione elettrica e rivolgetevi al Centro Assistenza Clienti.53 Problema Eventuale causa e sua risoluzione L'apparecchio non funziona. ∙ La manopola di regolazione della temperatura è impostata sullo 0. → Utilizzate un’impostazione più alta della temperatura. ∙ La presa di corrente a muro è difettosa. → Controllate il fusibile. Se necessario, fate controllare la presa di corrente da un elettricista qualifi cato. La temperatura interna non è suffi cientemente bassa. ∙ Sono stati inseriti troppi alimenti nell’apparecchio. → Non conservate quantità eccessive di alimenti (consultate la sezione dei dati tecnici). ∙ Le porte non sono chiuse correttamente. → Accertatevi che gli sportelli siano chiusi correttamente. ∙ Le guarnizioni dello sportello sono difettose. → Controllate le guarnizioni degli sportelli e contattate il nostro Centro di Assistenza Clienti, se necessario. ∙ Si è depositata troppa polvere sul condensatore. → Pulite il condensatore con regolarità. ∙ Ventilazione insuffi ciente: l’apparecchio è troppo vicino alla parete o ad altre strutture o oggetti. → consultate la sezione “Ventilazione” ∙ L’impostazione del regolatore di temperatura è troppo bassa. → Utilizzate un’impostazione più alta. Il rumore normale di funzionamento è cambiato ed è diventato più forte. ∙ L’apparecchio non è posizionato saldamente sul pavimento. → Agite sui piedini regolabili per allineare correttamente l’apparecchio. ∙ Mobili o oggetti vicini sono infl uenzati dal funzionamento del congelatore (per es. causando vibrazioni). → Rispettate le distanze indicate. ∙ Qualcuno degli oggetti posti sopra l’apparecchio produce vibrazioni → Eliminate questi oggetti. C’è un’eccessiva produzione di brina all’interno del congelatore. ∙ È necessario sbrinare il congelatore manualmente. → Consultate la sezione “Sbrinamento e pulizia”54 Reversibilità dello sportello ∙ Se necessario, è possibile invertire il verso di apertura dello sportello, spostare cioè le cerniere da destra (installazione di confi gurazione) a sinistra. ∙ Per evitare rischi di infortuni a persone o di danni all’apparecchio, sono necessarie due persone per invertire lo sportello. ∙ Avvertenza: Scollegate sempre l’apparecchio dall’alimentazione elettrica prima di procedere a qualsiasi lavoro di manutenzione o di riparazione. ∙ Prima di cominciare, vi preghiamo di porre attenzione a quanto segue: ∙ accertatevi sempre di utilizzare il corretto numero di rondelle sui bulloni delle cerniere e sulle viti; ∙ perché gli sportelli possano chiudersi ermeticamente contro il telaio, prestate la massima attenzione al loro perfetto allineamento quando li rimontate. Immagine stilizzata!

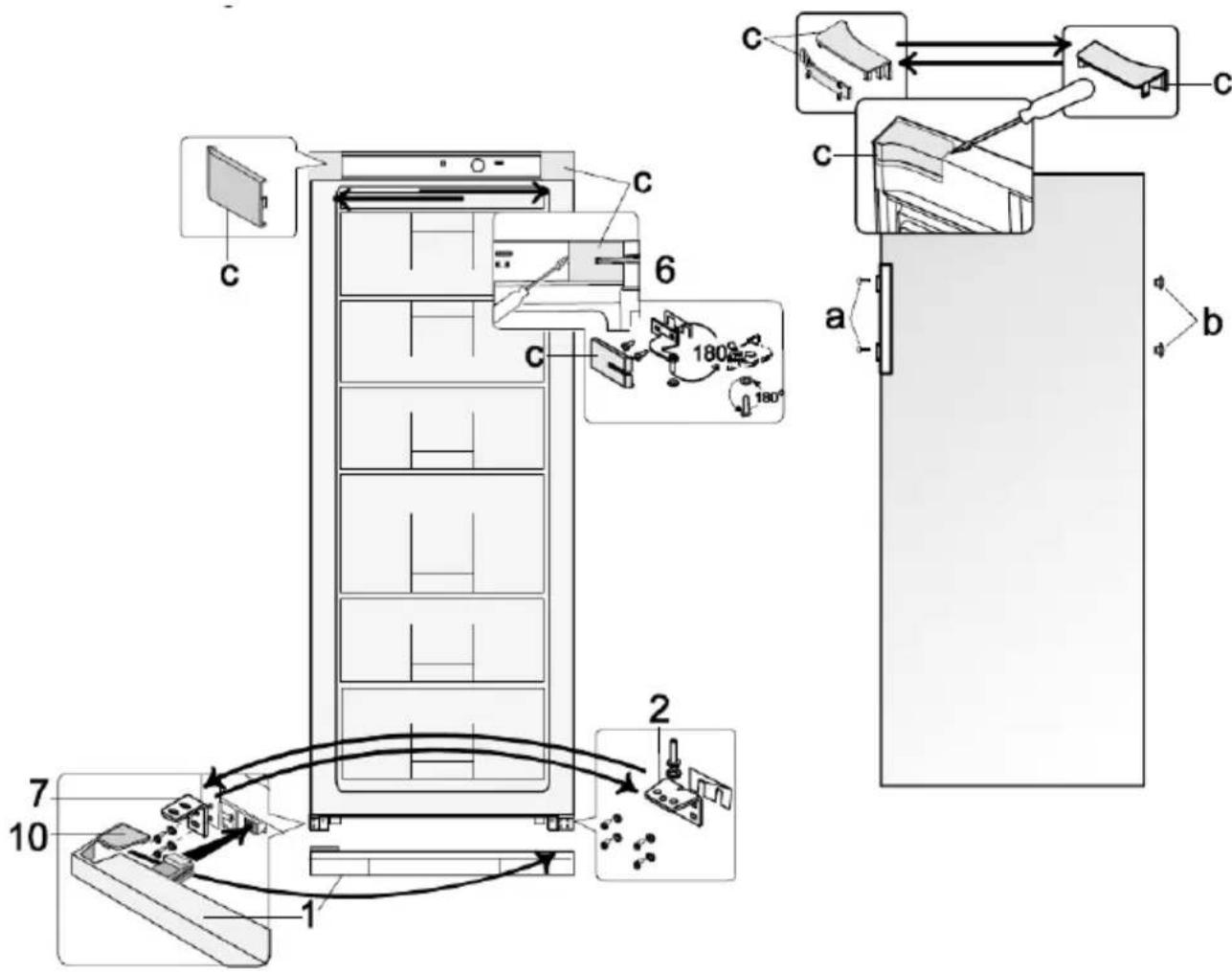

1. Aprite lo sportello del congelatore.

2. Togliete i quattro coperchietti C dal corpo principale e

dall’interno dello sportello.

3. Rimettete in sede, ma sul lato opposto, il prolungamento

del coperchietto in 2 sezioni, ruotandolo di 180°.

4. Svitate il bullone della cerniera all’interno dello sportello

nella zona contrassegnata C/6. Avvertenza: Mantenete lo sportello.

5. Togliete via lo sportello del congelatore e poggiatelo

su una superfi cie morbida. Rimuovete il sostegno della cerniera da sotto lo sportello e inserite il sostegno per cerniera fornito in dotazione sul lato opposto.

6. Togliete le viti di fi ssaggio e rimuovete la staffa di sostegno

superiore 6. Attenzione alla piccola piastra di plastica sotto la staffa di sostegno.

7. Ruotate la staffa di sostegno 6 insieme alla piccola piastra

di plastica di 180° e rimettetela in sede sul lato opposto del congelatore, usando i due fori per viti adiacenti uno all’altro.

8. Rimuovete il pannello inferiore 1 sollevandolo

9. Togliete le viti di fi ssaggio e rimuovete la staffa di sostegno

2 con il suo bullone della cerniera.

10. Svitate il bullone della cerniera, insieme alle rondelle a

ventaglio di bloccaggio, dalla staffa di sostegno e inseritelo nell’apertura corrispondente sul lato opposto della staffa.

11. Rimuovete la staffa 7 e rimettetela con la staffa di

sostegno 2 e il suo bullone della cerniera.

12. Ora inserite la staffa di sostegno 7 nella posizione

precedente del sostegno 2.

13. Sistemate lo sportello del congelatore sul bullone

della cerniera della staffa di sostegno 2. Avvertenza: Mantenete lo sportello.

14. Inserite il bullone della cerniera della staffa 6

nello sportello del congelatore e fi ssate la staffa nell’apparecchio.

15. Inserite i quattro coperchietti C sulla staffa e sulle

16. Togliete il coperchietto 10 dal pannello inferiore 1

rimettetelo sul lato opposto.

17. Rimettete in sede il pannello 1 sull’apparecchio.

18. Rimuovete i tappi di copertura delle viti a e i tappi di tenuta

19. Togliete le viti che fi ssano la maniglia dello sportello.

Inserite la maniglia sul lato opposto e aiutandovi con le viti di fi ssaggio, inseritela. Spingete i tappi di tenuta nelle aperture ora vuote dello sportello e rimettete in sede i tappi di copertura sulle testine delle viti. Smaltimento Gli apparecchi contrassegnati con questo simbolo devono essere smaltiti separatamente dai normali rifi uti domestici perché contengono materiali di valore che possono essere riciclati. Lo smaltimento adeguato protegge l’ambiente e la salute umana. Le autorità locali o il negoziante di riferimento possono fornire ulteriori informazioni in materia. L’agente refrigerante e quello chimico della schiuma isolante devono essere smaltiti presso i centri autorizzati. Prestate particolare attenzione a non danneggiare il circuito refrigerante prima di consegnare l’apparecchio ai centri di smaltimento autorizzati. Dichiarazione di garanzia La garanzia sui nostri prodotti ha validità di 2 anni dalla data di vendita (certifi cata da scontrino fi scale) e comprende gli eventuali difetti del materiale o di particolari di costruzione. I danni derivanti da un uso improprio, rotture da caduta o similari non vengono riconosciuti. La presente garanzia non pregiudica i vostri diritti legali, né i diritti acquisiti in quanto consumatore e riconosciuti dalla legislazione nazionale vigente che disciplina l‘acquisto di beni. La garanzia decade nel momento in cui gli apparecchi vengono aperti o manomessi da Centri non da noi autorizzati. Dati da comunicare al Centro Assistenza Clienti Nel caso in cui l’apparecchio richieda una riparazione, vi preghiamo di mettervi in contatto con il nostro Centro Assistenza Clienti fornendo una descrizione dettagliata del problema occorso e citando il numero di articolo KS ... riportato sulla targhetta portadati dell’apparecchio (ved. fi gura). Tali informazioni ci aiuteranno a gestire effi cacemente la vostra richiesta.55 In caso di cattivo funzionamento o di altri problemi, vi raccomandiamo di mettervi in contatto con il nostro Centro Assistenza Clienti il cui indirizzo si trova in appendice al presente manuale. Scheda tecnica del prodotto per apparecchi refrigeratori * Art. no. KS 9799, 9918 Categoria per apparecchi refrigeratori domestici 8 – Congelatore Classe di effi cienza energetica A++ Consumo di energia in kWh/anno ** 193 Capacità netta del frigorifero (in litri) --- Capacità utile - Scomparto della zona a zero gradi (in litri) --- Capacità utile - Apparecchio congelatore (litri) (senza cassetti)

Sistema antibrina: apparecchio frigorifero --- Sistema antibrina: apparecchio congelatore no Tempo di conservazione sicura in caso di anomalie, h 20 Capacità di congelamento, kg/24h 12 Classe climatica T Temperatura ambiente, °C 16-43 Rumorosità in dB(a) 41 Dimensioni d’ingombro (A x L x P) in mm 1450 x 600 x 650 Peso, kg 53 Dati elettrici Ved. targhetta portadati
