BEDIENUNGSANLEITUNG KS 9918 SEVERIN

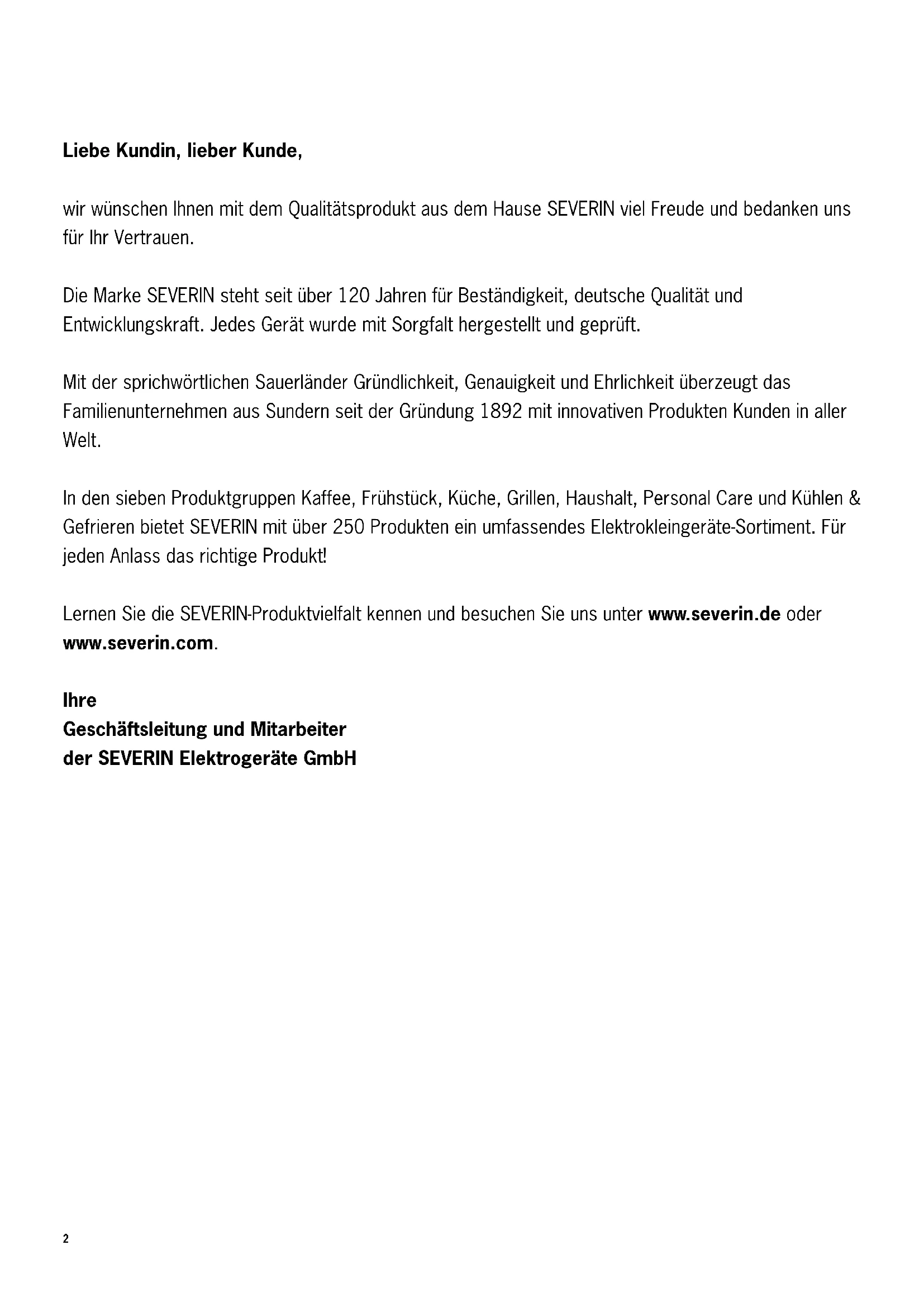

DE Gebrauchsanweisung GB Instructions for use FR Mode d’emploi NL Gebruiksaanwijzing ES Instrucciones de uso IT Manuale d’uso DK Brugsanvisning SE Bruksanvisning FI Käyttöohje PL Instrukcja obsługi GR Oδηγίες χρήσεως RU Руководство по эксплуатации Gefrierschrank 3 Cabinet freezer 12 Congélateur armoire 20 Vrieskast 29 Congelador 38 Congelatore 47 Fryseskab 56 Frysskåp 64 Pakastinkaappi 72 Zamrażarka wolnostojąca 80 Καταψύκτης 89 Морозильный шкаф 98 www.severin.com KS 9799 KS 99182 Liebe Kundin, lieber Kunde, wir wünschen Ihnen mit dem Qualitätsprodukt aus dem Hause SEVERIN viel Freude und bedanken uns für Ihr Vertrauen. Die Marke SEVERIN steht seit über 120 Jahren für Beständigkeit, deutsche Qualität und Entwicklungskraft. Jedes Gerät wurde mit Sorgfalt hergestellt und geprüft. Mit der sprichwörtlichen Sauerländer Gründlichkeit, Genauigkeit und Ehrlichkeit überzeugt das Familienunternehmen aus Sundern seit der Gründung 1892 mit innovativen Produkten Kunden in aller Welt. In den sieben Produktgruppen Kaffee, Frühstück, Küche, Grillen, Haushalt, Personal Care und Kühlen & Gefrieren bietet SEVERIN mit über 250 Produkten ein umfassendes Elektrokleingeräte-Sortiment. Für jeden Anlass das richtige Produkt! Lernen Sie die SEVERIN-Produktvielfalt kennen und besuchen Sie uns unter www.severin.de oder www.severin.com. Ihre Geschäftsleitung und Mitarbeiter der SEVERIN Elektrogeräte GmbH3 Gefrierschrank Liebe Kundin, lieber Kunde, lesen Sie die Gebrauchsanweisung sorgfältig vor der Benutzung des Gerätes durch und bewahren Sie diese für den weiteren Gebrauch auf. Das Gerät darf nur von Personen benutzt werden, die mit den Sicherheitsanweisungen vertraut sind. Transport des Gerätes ∙ Während des Transportes sind alle beweglichen Teile im und am Gerät zuverlässig zu befestigen, um Beschädigungen zu vermeiden. ∙ Das Gerät sollte in der vertikalen Arbeitsstellung transportiert werden und dabei nicht um mehr als 30° geneigt werden. Neigen Sie den Kühlschrank ein wenig nach hinten. Dann können Sie ihn auf den Transportrollen leicht an den gewünschten Platz rollen. ∙ Warten Sie nach dem Aufstellen 30 Minuten bevor Sie das Gerät an das Stromnetz anschließen. ∙ Wenn Sie das Gerät mit mehr als 30° Neigung transportiert haben; warten Sie bitte 4 Stunden bevor Sie das Gerät an das Stromnetz anschließen. Anschluss ∙ Das Gerät nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose anschließen. Die Netzspannung muss der auf dem Typenschild des Gerätes angegebenen Spannung entsprechen. ∙ Das Gerät entspricht den Richtlinien, die für die CE- Kennzeichnung verbindlich sind. ∙ Das Gerät nicht an einen Wechselrichter anschließen. ∙ Die Anschlussleitung sollte nicht die Rückseite berühren, um eventuelle Vibrationsgeräusche zu vermeiden. Bestimmungsgemäße Verwendung ∙ Das Gerät ist ein Kompressorgefrierschrank zum Einfrieren und dauernder Aufbewahrung gefrorener Lebensmittel sowie zur Zubereitung von Eiswürfeln. ∙ Jede andere Verwendungsart ist nicht zulässig. ∙ Wird das Gerät falsch bedient, oder zweckentfremdet verwendet, kann keine Haftung für evtl. auftretende Schäden übernommen werden. ∙ Das Gerät ist dazu bestimmt, im Haushalt und ähnlichen Anwendungen verwendet zu werden, z.B.: - in Küchen für Mitarbeiter in Läden, Büros und ähnlichen Arbeitsumgebungen, - in landwirtschaftlichen Betrieben, - von Kunden in Hotels, Motels und weiteren typischen Wohnumgebungen, - in Frühstückspensionen. ∙ Das Gerät ist nicht für den gewerblichen Einsatz bestimmt, auch nicht für den Gebrauch im Catering und ähnlichem Großhandelseinsatz. Sicherheitshinweise

Das Gerät enthält das umweltfreundliche, jedoch brennbare Kältemittel Isobutan (R600a). Daher ist darauf zu achten, dass das Kältesystem beim Transport und auch nach Aufstellung des Gerätes geschützt wird. Bei Beschädigung des Systems darf das Gerät nicht in Betrieb genommen werden. Offenes Feuer oder Zündquellen in der Nähe des Kältemittels entfernen und den Raum gut lüften.

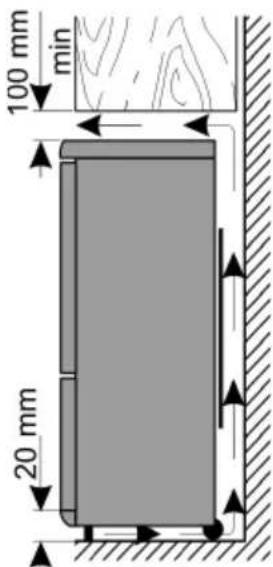

Warnung! Belüftungsöffnungen der Geräteverkleidung oder des Aufbaus nicht mit Einbaumöbeln verschließen. Es muss eine ausreichende Luftzirkulation gewährleistet sein.

Warnung! Kühlkreislauf nicht beschädigen. Austretendes Kältemittel kann zu Augenverletzungen führen oder sich entzünden.

Warnung! Zum Beschleunigen der Abtauung keine anderen mechanischen Einrichtungen oder sonstigen künstlichen Mittel, z.B. Heizgeräte, o.ä. DE4 verwenden als die in dieser Anleitung beschriebenen.

Warnung! Keine elektrischen Geräte (z.B. Eisbereiter usw.) im Innenraum betreiben, die nicht in der Anleitung beschrieben sind.

Vor dem Anschließen des Gerätes ist zu überprüfen, dass das Gerät und die Netzanschlussleitung keine Transportschäden aufweisen. Im Falle einer Beschädigung darf das Gerät nicht in Betrieb genommen werden.

In diesem Gerät keine explosionsfähigen Stoffe, wie zum Beispiel Aerosolbehälter mit brennbarem Treibgas, lagern.

Bei Verkauf, bei Übergabe oder Abgabe zur Wiederverwertung ist auf das Treibmittel Cyclopentan in der Isolation sowie das Kältemittel R600a hinzuweisen. Weitere Angaben zur fachgerechten Wiederverwertung entnehmen Sie bitte dem Abschnitt „Entsorgung“.

Sind Reparaturen oder Eingriffe am Gerät erforderlich, müssen diese von einem autorisierten Kundendienst durchgeführt werden, um Sicherheitsbestimmungen zu beachten und Gefährdungen zu vermeiden. Dies gilt auch für den Austausch der Anschlussleitung.

Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen.

Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

Zur regelmäßigen Pfl ege eignet sich lauwarmes Wasser mit einem Zusatz von Spülmittel. Nähere Angaben zur Reinigung entnehmen Sie bitte aus dem Abschnitt Reinigen und Abtauen. ∙ Zur Vermeidung von Personen- und Sachschäden, das Gerät nur verpackt transportieren und mit zwei Personen aufstellen. ∙ Achtung! Halten Sie Kinder fern von Verpackungsmaterial. Es besteht u.a. Erstickungsgefahr! ∙ Nehmen Sie nicht das Eis zu sich, das Sie bei der Reinigung aus dem Gerät entfernt haben. ∙ Überprüfen Sie die Anschlussleitung regelmäßig auf Beschädigungen. Im Falle einer Beschädigung darf das Gerät nicht weiter benutzt werden. ∙ Keine Elektrogeräte auf der Abstellfl äche betreiben, um Brandgefahren zu vermeiden. Stellen Sie auch keine Flüssigkeitsbehälter auf das Gerät, damit eventuell auslaufende Flüssigkeiten die elektrische Isolierung nicht beeinträchtigen. ∙ Das Gerät dient ausschließlich zur Aufbewahrung von Lebensmitteln. ∙ Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern. ∙ Keine Glasfl aschen mit gefrierbaren Flüssigkeiten oder mit kohlensäurehaltigen Flüssigkeiten im Gerät aufbewahren, da diese während des Gefrierens zerplatzen können. ∙ Keine überlagerten Lebensmittel verzehren. Sie können zu einer Lebensmittelvergiftung führen. Bereits aufgetaute Lebensmittel nicht erneut einfrieren. ∙ Ablagen, Fächer, Tür usw. nicht als Trittfl äche oder zum Aufstützen missbrauchen. ∙ Im Geräteinnenraum nicht mit offenem Feuer oder Zündquellen hantieren. ∙ Netzstecker ziehen, - bei Störungen während des Betriebes, - vor dem Abtauen des Gerätes, - vor jeder Reinigung, - bei Arbeiten am Gerät. ∙ Den Netzstecker nicht an der Anschlussleitung aus der Steckdose ziehen; fassen Sie den Netzstecker an. ∙ Ist das Gerät für längere Zeit außer Betrieb, sollte die Tür geöffnet bleiben. ∙ Technische Änderungen behalten wir uns vor.5 Aufbau Abbildung ähnlich!

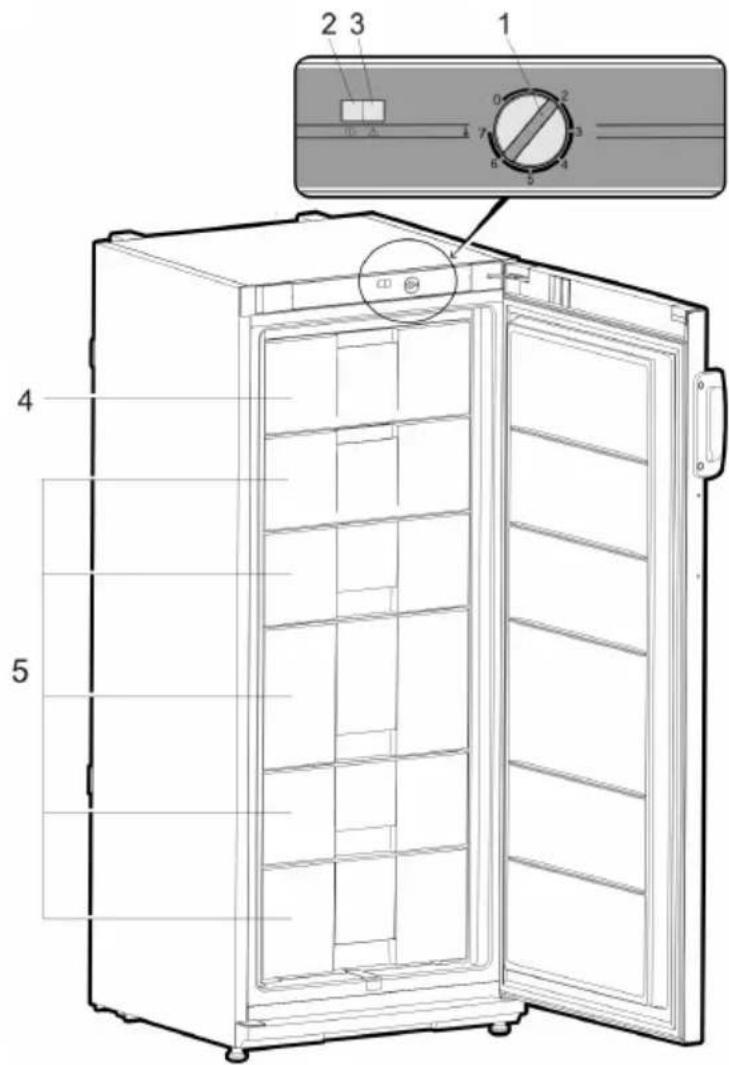

2. Anzeige Netzanschluss (grün)

3. Anzeige Alarm (rot)

4. Schnellgefrierschublade

5. Gefrierschubladen

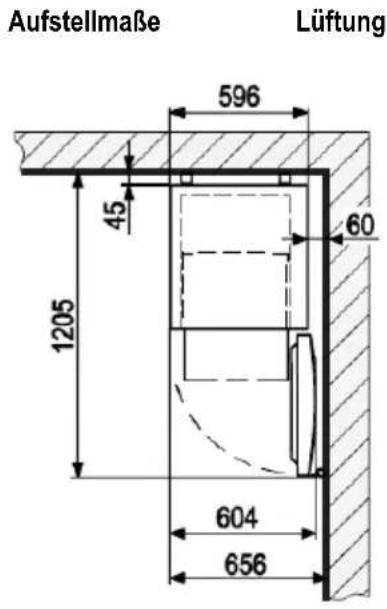

Vor der ersten Inbetriebnahme ∙ Entfernen Sie sämtliches Verpackungsmaterial inkl. der Transportsicherungen aus dem Gerät. ∙ Entsorgen Sie die Verpackung fachgerecht. ∙ ANMERKUNG: Beim ersten Öffnen der Gefrierschranktür fällt ein rotes Kleinteil heraus. Dieses wird nur für den Transport ab Werk benötigt. ∙ Setzen Sie die beiden beiliegenden Abstandhalter (1) in die auf der Rückseite befi ndlichen Führungen (2). ∙ Vor dem Anschließen des Gerätes ist zu überprüfen, ob das Gerät und die Netzanschlussleitung keine Transportschäden aufweisen. ∙ Gerät wie unter Reinigen und Abtauen beschrieben reinigen. ∙ Ein eventueller ‚Neugeruch‘ verschwindet, sobald das Gerät zu kühlen beginnt. Aufstellung ∙ Für die Aufstellung des Gerätes sollte ein trockener und gut gelüfteter Raum ausgesucht werden. ∙ Das Gerät kann bei einer Luftfeuchtigkeit von max. 70 % betrieben werden. ∙ Kühlgeräte sind in Klimaklassen eingeteilt. Die Klimaklasse gibt an, bei welcher Umgebungstemperatur das Gerät betrieben werden kann. Die Klimaklasse für dieses Gerät entnehmen Sie bitte dem Produktdatenblatt am Ende der Anleitung.6 ∙ Das Gerät nicht im Freien aufstellen. ∙ Achten Sie darauf, dass Sie jederzeit den Netzstecker abziehen können. ∙ Das Gerät ist vor direkter Sonneneinstrahlung zu schützen und sollte nicht in der Nähe von Wärmequellen (Ofen, Radiator usw.) aufgestellt werden. Wenn sich dieses jedoch nicht vermeiden lässt, muss eine Isolierung zwischen Wärmequelle und Gerät verwendet werden. ∙ Das Gerät darf nicht in einen Schrank eingebaut werden. Die Montage des Gerätes direkt unter einer Platte oder einem Schrank ist nicht erlaubt. ∙ Unebenheiten des Bodens können durch die beiden vorderen höhenverstellbaren Stellfüße ausgeglichen werden, damit eine sichere Standfestigkeit gegeben ist. Aufstellmaße Lüftung Falls der Gefrierschrank seitlich an eine Wand gestellt wird, lassen Sie einen seitlichen Abstand von min. 60 mm, damit Sie die Gefrierschranktür weit genug öffnen können, um die Gefrierschubladen aus dem Gerät herausziehen zu können. Temperaturregler ∙ Das Gerät wird in Betrieb genommen, indem der Netzstecker in eine Steckdose gesteckt wird. Eine komplette Ausschaltung erfolgt nur durch Ziehen des Netzsteckers. Der Temperaturregler schaltet in der Position „0“ nur den Kompressor ab. ∙ Die Temperatur im Geräteinnenraum wird mit dem Temperaturreglerknopf eingestellt. Wird der Reglerknopf im Uhrzeigersinn gedreht, sinkt die Temperatur im Innenraum, umgekehrt steigt sie. ∙ Die mittleren Stufen sind eine optimale Einstellung für die Nutzung zu Hause. ∙ Wir empfehlen die Temperatur im Innenraum mit einem Thermometer zu ermitteln und falls erforderlich zu korrigieren. ∙ Nach einem Stromausfall oder wenn das Gerät vom Stromnetz getrennt wurde, kann es ca. 5 Minuten dauern bis sich das Gerät wieder einschaltet. Kontrollleuchten Anzeige Netzanschluss (grün) Sobald das Gerät am Stromnetz angeschlossen ist, leuchtet diese Leuchte. Anzeige Alarm (rot) Steigt die Temperatur im Gefrierschrank über minus 9° Celsius, leuchtet diese Leuchte. Lagern und Gefrieren von Lebensmitteln Die Temperatur im Gerät hängt von der Umgebungstemperatur, von der Stellung des Temperaturreglers und von der Menge der aufbewahrten Lebensmittel ab. Beachten Sie auch, dass sich die Temperatur im Gerät durch jedes Öffnen der Tür erhöhen kann. ∙ Das Gerät ist für das Einfrieren von Lebensmitteln sowie für die langfristige Aufbewahrung von Gefriergut und zur Herstellung von Eiswürfeln bestimmt. ∙ Frische Lebensmittel sollen möglichst schnell bis auf den Kern eingefroren werden, damit der Nährwert, die Vitamine usw. nicht verloren gehen. Legen Sie deshalb die zum Einfrieren vorbereiteten Nahrungsmittel in ein oder zwei Reihen in das Schnellgefrierfach. Das Schnellgefrierfach im Gefrierteil ist mit Fast Freeze gekennzeichnet. Wir empfehlen einzufrierende Lebensmittel zunächst in diesem Fach tiefzukühlen und nach 24 h gegebenenfalls in die andern Fächer umzulagern. ∙ Achtung: ∙ Beim Einlegen von Gefriergut darauf achten, dass ein freier Raum von mindestens 2,5 cm zwischen dem Verdampferregal und den im Korb eingelegten Lebensmitteln bleibt, um eine ausreichende Kälteverteilung zu garantieren. ∙ Bringen Sie die neu einzufrierenden Lebensmittel nicht mit bereits eingefrorenen Lebensmitteln in Berührung. ∙ Das maximale Gefriervermögen pro Tag nicht überschreiten! Den entsprechenden Wert des maximalen Gefriervermögens fi nden Sie im Produktdatenblatt am Ende der Anleitung. ∙ Zum schnellen Einfrieren, stellen Sie den Temperaturregler auf die maximale Stufe ein. Drehen Sie nach Ablauf von 24 Stunden den Temperaturregler zurück in die ursprüngliche Position. ∙ Die Gefrierzeit verkürzt sich, wenn die einzufrierenden Lebensmittel in kleine Portionen geteilt werden. ∙ Als Verpackungsmaterial für Gefriergut können ungefärbte Kunststofffolien /-tüten, oder Aluminiumfolie verwendet werden. Die Verpackung vor dem Einfrieren gut entlüften7 und auf Luftdichtheit prüfen. Jede Verpackung mit einem Etikett versehen, auf der Inhalt, Einfrierdatum und Haltbarkeitsdatum angegeben sind. ∙ Frieren Sie keine kohlesäurehaltigen Getränke, keine warmen Nahrungsmittel oder Flüssigkeiten in Glasbehältnissen oder Flaschen ein. ∙ Tauen Sie die gefrorenen Produkte im Kühlschrank auf. Die Lebensmittel bewahren, wenn sie langsam auftauen, ihren Geschmack besser. Haltbarkeitsdaten für gefrorene Lebensmittel sind in Monaten in der Tabelle angegeben. ∙ Das Gefriergut nicht länger als die angegebene Zeit im Gefrierschrank aufbewahren. ∙ Beachten Sie jedoch unbedingt das vom Hersteller angegebene Haltbarkeitsdatum der eingefrorenen Waren. ∙ Wird das Gerät z.B. durch einen Stromausfall längere Zeit ausgeschaltet, lassen Sie die Tür geschlossen. Dadurch wird ein größerer Kälteverlust vermieden. Die maximale Lagerzeit bei Störungen fi nden Sie im Produktdatenblatt. Durch die erhöhte Innentemperatur verringert sich die Aufbewahrungszeit der Lebensmittel. Eiswürfelherstellung Zur Herstellung von Eiswürfeln gibt es einen Eiswürfeleinsatz. Er wird bis zu ¾ mit Trinkwasser gefüllt und anschließend für einige Stunden ins Gefrierfach gestellt. Die fertigen Eiswürfel trennen sich leichter ab, nachdem sie 5 Minuten der Raumtemperatur ausgesetzt wurden. Reinigen und Abtauen ∙ Auf den Verdampfern unterhalb der Schubladen und an den Schubladenfronten bildet sich nach längerer Betriebszeit eine Eisschicht, abhängig davon, wie oft z.B. die Tür geöffnet wurde. Beträgt die Stärke der Eisschicht 3 bis 5 mm ist das Gerät abzutauen, da sich durch die Eisschicht der Energieverbrauch des Gerätes erhöht. ∙ Reinigen Sie den Gefrierschrank mindestens zweimal jährlich. ∙ Grundsätzlich vor dem Reinigen den Netzstecker ziehen. ∙ Das Zubehör separat im Spülwasser reinigen. Nicht in der Spülmaschine reinigen. ∙ Keine scharfen, scheuernden, alkoholhaltigen oder aggressiven Reinigungsmittel verwenden. ∙ Das Typenschild im Geräteinnenraum bei der Reinigung nicht beschädigen oder gar entfernen. ∙ Lebensmittel aus den Gefrierfächern nehmen und möglichst kühl, z.B. zusammen mit gefrorenen Kühlakkus, abgedeckt in einer Kunststoffwanne lagern. Beachten Sie, dass sich die Lebensdauer der Güter durch den Temperaturanstieg verkürzt und diese möglichst schnell verzehrt werden sollten. ∙ Die Tür geöffnet lassen. ∙ Die Abdeckleiste abnehmen. ∙ Ziehen Sie die Abtaurinne des Gefrierteils heraus. Wenden Sie die Abtaurinne um 180° und hängen Sie diese ein (siehe Abbildung). Stellen Sie ein Gefäß unter die Abtaurinne. ∙ Zum Beschleunigen des Abtauvorgangs einen oder mehrere Töpfe mit heißem, nicht kochendem Wasser in das Gefrierteil stellen. Gießen Sie kein Wasser in das Gerät. ∙ Warnung! Zum Beschleunigen der Abtauung keine andere mechanischen Einrichtungen oder sonstige Mittel, z.B. Heizgeräte, benutzen. ∙ Das Gerät mit einem feuchten Spültuch mit etwas Spülmittel reinigen und gründlich abtrocknen. ∙ DieAbtaurinne und die Abdeckleiste wieder einsetzen. ∙ Den Temperaturregler auf maximale Position stellen. Drehen Sie nach Ablauf von 24 Stunden den Temperaturregler zurück in die ursprüngliche Position. Energiespartipps ∙ Für das Aufstellen des Gerätes sollte ein kühler, trockener und gut gelüfteter Raum gewählt werden. ∙ Das Gerät ist vor direkter Sonneneinstrahlung zu schützen und sollte nicht in der Nähe von Wärmequellen (Ofen, Heizkörper usw.) aufgestellt werden. Wenn sich dies jedoch nicht vermeiden lässt, muss eine Isolierung zwischen Wärmequelle und Gerät verwendet werden. ∙ Für ausreichende Luftzirkulation an den Seiten des Gerätes sorgen. ∙ Reinigen Sie den Kompressor (Rückseite des Gerätes) regelmäßig. Staub erhöht den Energieverbrauch. ∙ Lassen Sie warme Lebensmittel abkühlen, bevor Sie sie im Gerät einlagern. ∙ Lassen Sie die Gerätetüren bei Entnahme oder Hineinlegen von Lebensmitteln nicht zu lange offen, ansonsten wird die Eisbildung im Inneren beschleunigt. ∙ Regelmäßiges Abtauen hilft Energie zu sparen. Nähere8 Angaben zum Abtauen entnehmen Sie bitte dem Abschnitt „Reinigen und Abtauen“. ∙ Stellen Sie die Temperatur nicht niedriger als notwendig ein. Nähere Angaben zur Temperatureinstellung entnehmen Sie bitte dem Abschnitt „Temperaturregler“. Betriebsgeräusche ∙ Wenn das Gerät eingeschaltet ist, entstehen typische Betriebsgeräusche, z.B.: ∙ Geräusche des elektrischen Motors vom arbeitenden Kompressor. Bei Betriebsbeginn des Kompressors sind die Geräusche für kurze Zeit etwas lauter. ∙ Geräusche in den Röhrchen bei der Zirkulation des Kältemittels. Störungen Nachfolgend eine Tabelle mit möglichen Störungen und Beseitigungsmethoden. Prüfen Sie, ob durch die Beseitigungsmethoden die Störungen behoben werden können. Falls dies nicht der Fall ist, muss das Gerät vom Netz getrennt und der Kundendienst benachrichtigt werden. Störung Mögliche Ursache und Beseitigung Das Gerät läuft nicht. ∙ Der Temperaturregler steht auf Position „0“. → Den Temperaturregler höher einstellen. ∙ Die Steckdose ist defekt. → Überprüfen Sie, ob die Sicherung eingeschaltet ist. Ggf. die Steckdose von einem Fachmann überprüfen lassen. Die Temperatur ist nicht ausreichend tief. ∙ Das Gerät ist überladen. → Nicht zu viel Kühlgut auf einmal einlagern (siehe Produktdatenblatt) ∙ Die Türen sind nicht korrekt verschlossen. → Die Türen fest verschließen. ∙ Die Türdichtung ist defekt. → Türdichtung überprüfen und ggf. den Kundendienst benachrichtigen. ∙ Staub auf dem Kondensator. → Kondensator regelmäßig reinigen. ∙ Die Be- und Entlüftung ist nicht in Ordnung. Das Gerät steht zu nah an einer Wand oder Gegenstand. → siehe ‚Lüftung‘ ∙ Der Regler ist zu niedrig eingestellt. → Den Regler höher einstellen. Die Geräusche sind zu laut (wenn die normalen Betriebsgeräusche sich verändern) ∙ Das Gerät steht nicht fest auf dem Boden. → Das Gerät mithilfe der Stellfüße ausrichten. ∙ Nebenstehende Möbel oder Gegenstände werden von dem laufenden Kühlaggregat in Vibration gesetzt. → Abstand zum Gerät einhalten. ∙ Auf der Geräteoberfl äche aufgestellte Gegenstände vibrieren. → Gegenstände vom Gerät entfernen. Es hat sich viel Reif im Gefrierteil gebildet. ∙ Das Gefrierteil des Gerätes muss manuell abgetaut werden. → siehe ‘Reinigen und Abtauen’ Türanschlag ∙ Bei Bedarf kann die Tür von Rechts- auf Linksanschlag geändert werden. ∙ Zur Vermeidung von Personen- und Sachschäden den Wechsel des Türanschlages mit zwei Personen durchführen. ∙ Warnung! Vor dem Durchführen von Arbeiten am Gerät ist stets der Netzstecker aus der Steckdose zu ziehen. ∙ Bevor Sie mit dem Umbau beginnen etwas Grundsätzliches: ∙ Achten Sie immer auf die Anzahl der Unterlegscheiben auf den Bolzen und Schrauben. ∙ Richten Sie die Türen immer exakt aus, damit Sie dicht schließen. Abbildung ähnlich!

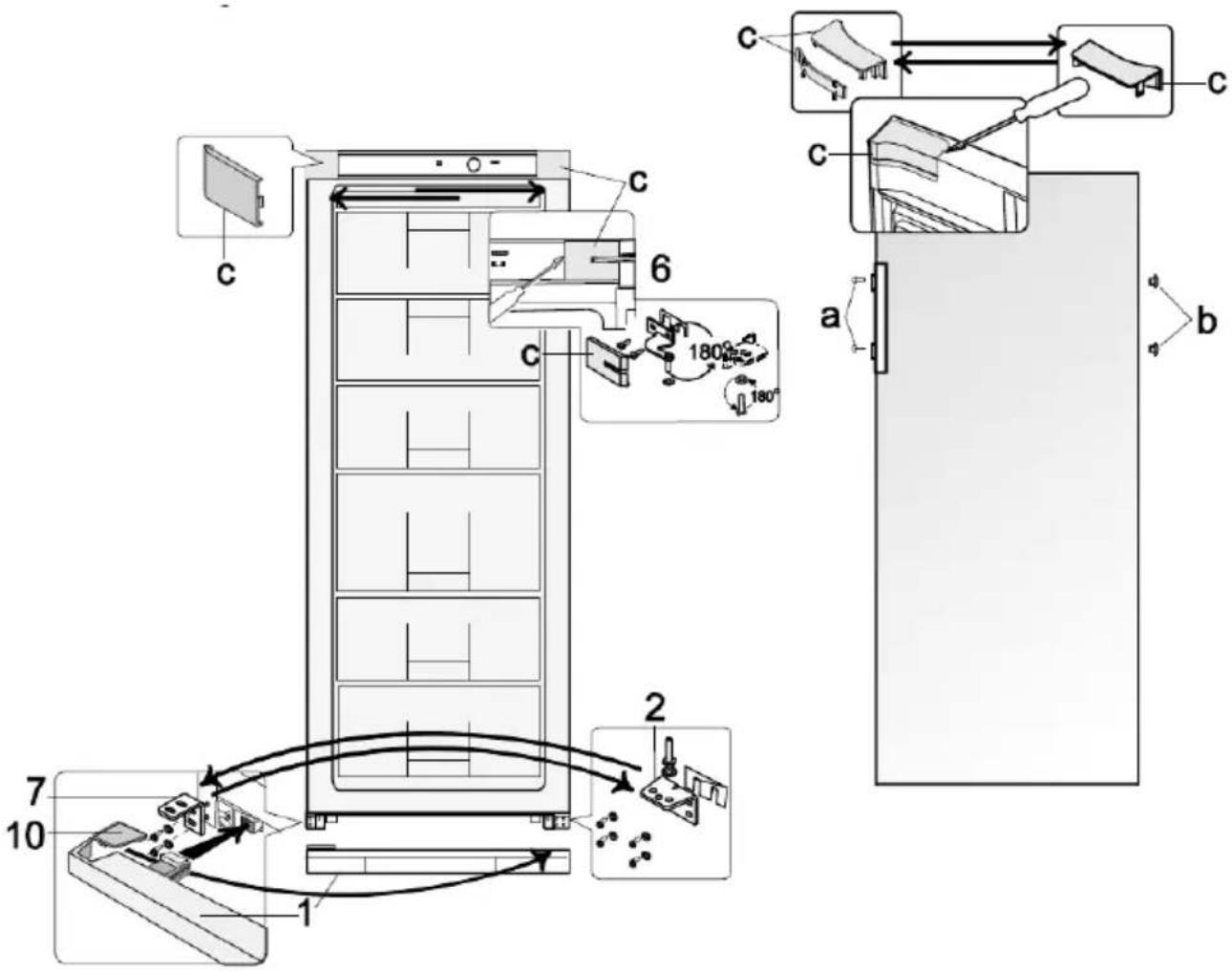

1. Gefrierschranktür öffnen.

2. Entfernen Sie die vier Abdeckungen C von Gehäuse und

3. Setzen Sie bei der zweigeteilten Abdeckung die

Verlängerung um 180° gedreht auf der Gegenseite wieder ein.

4. Schrauben Sie den Bolzen in der Türinnenseite im Bereich

C/6 heraus. Achtung! Tür festhalten.

5. Nehmen Sie die Gefrierschranktür ab und legen Sie

sie auf eine weiche Unterlage. Schrauben Sie den Türanschlag von der Türunterseite ab und schrauben Sie den beiliegenden Türanschlag auf der Gegenseite an.

6. Schrauben Sie die obere Halterung 6 ab. Beachten Sie

das Kunststoffplättchen unter der Halterung.

7. Drehen Sie die Halterung 6 samt Kunststoffplättchen9

um 180° und schrauben Sie sie auf der anderen Gefrierschrankseite in die beiden freien nebeneinander liegenden Bohrlöcher wieder ein.

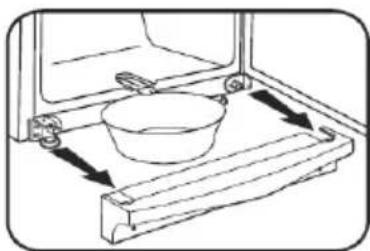

8. Nehmen Sie die untere Abdeckleiste 1 ab, indem Sie sie

leicht nach oben ziehen.

9. Schrauben Sie Halterung 2 mit dem Bolzen ab.

10. Schrauben Sie den Bolzen mit den Zahnscheiben aus

der Halterung heraus und dann in der Öffnung auf der Gegenseite der Halterung wieder ein.

11. Nehmen Sie Halterung 7 ab und ersetzen Sie diese durch

Halterung 2 mit dem Bolzen.

12. Halterung 7 kommt an die frühere Stelle von Halterung 2.

13. Setzen Sie die Gefrierschranktür auf den Bolzen von

Halterung 2. Achtung! Tür festhalten.

14. Setzen Sie den Bolzen der Halterung 6 in die

Gefrierschranktür ein und schrauben Sie die Halterung am Gerät fest.

15. Decken Sie die Halterung und die freien Öffnungen mit

den vier Abdeckkappen C ab.

16. Entnehmen Sie die Abdeckkappe 10 aus Abdeckleiste

1 und setzen Sie sie auf der gegenüberliegenden Seite wieder ein.

17. Setzen Sie die Abdeckleiste 1 wieder in das Gerät ein.

18. Entfernen Sie die Schraubenabdeckkappen a und die

Verschlussstopfen b.

19. Drehen Sie die Schrauben des Türgriffes heraus.

Schrauben Sie den Griff auf der Gegenseite wieder fest. Die mitgelieferten Verschlussstopfen drücken Sie in die verbliebenen Öffnungen in der Tür und die Schraubenabdeckkappen auf die Schrauben. Entsorgung Geräte, die mit diesem Symbol gekennzeichnet sind, müssen getrennt vom Hausmüll entsorgt werden. Diese Geräte enthalten wertvolle Rohstoffe, die wiederverwertet werden können. Eine ordnungsgemäße Entsorgung schützt die Umwelt und die Gesundheit Ihrer Mitmenschen. Ihre Gemeindeverwaltung bzw. Ihr Fachhändler gibt Auskunft über die ordnungsgemäße Entsorgung. Das Kältemittel und das Treibmittel in der Isolation muss fachgerecht entsorgt werden. Beachten Sie, dass die Rohre des Kühlkreislaufes bis zur fachgerechten Entsorgung nicht beschädigt werden dürfen.10 Garantie Von den nachfolgenden Garantiebedingungen bleiben die gesetzlichen Gewährleistungsrechte gegenüber dem Verkäufer und eventuelle Verkäufergarantien unberührt. Wenden Sie sich im Garantiefall daher direkt an den Fachhändler. Zusätzlich gewährt SEVERIN eine Herstellergarantie von zwei Jahren ab Kaufdatum. In diesem Zeitraum beseitigen wir kostenlos alle Mängel, die nachweislich auf Material- oder Fertigungsfehlern beruhen und die Funktion wesentlich beeinträchtigen. Weitere Ansprüche sind ausgeschlossen. Von der Garantie ausgenommen sind: Schäden, die auf Nichtbeachtung der Gebrauchsanweisung, unsachgemäße Behandlung oder normalen Verschleiß zurückzuführen sind, ebenso leicht zerbrechliche Teile wie z. B. Glas, Kunststoff oder Glühlampen. Die Garantie erlischt bei Eingriff nicht von SEVERIN autorisierter Stellen. Sollte eine Reparatur erforderlich werden, setzen Sie sich bitte telefonisch oder per Mail mit unserem Kundendienst in Verbindung. Die Kontaktdaten fi nden Sie im Anhang der Anleitung. Angaben für Kundendienst Sollte eine Reparatur erforderlich werden, wenden Sie sich mit Fehlererklärung direkt an die Service-Hotline. Notieren Sie sich vorher die Art.-Nr. KS ... vom Typenschild des Gerätes (siehe Abb.), da diese für die optimale Abwicklung benötigt wird. Service-Hotline Deutschland Österreich 0911 / 641 550 99 werktags von 8 bis 19 Uhr, samstags von 9 bis 13 Uhr 0820 / 890 015 ** werktags von 8 bis 19 Uhr, samstags von 9 bis 13 Uhr Ersatzteilbestellungen direkt per Fax unter: 0180/501 5 700 *

• 14 Cent/Minute aus dem dt. Festnetz, Mobilfunk deutlich teurer ** 14,6 Cent/Minute aus dem österr. Festnetz, Mobilfunk deutlich teurer Bitte wenden Sie sich bei Funktionsstörungen und Ersatzteilbestellungen ausschließlich an die Service-Hotline!11 Produktdatenblatt Kühlgeräte * Art.-Nr. KS 9799, 9918 Haushaltskühlgeräte-Kategorie 8 - Gefriergerät Energieeffi zienzklasse A++ Energieverbrauch in kWh/Jahr ** 193 Nutzinhalt Kühlteil in Liter --- Nutzinhalt 0-Grad-Zone-Fach in Liter --- Nutzinhalt - Gefrierteil in Liter (ohne Schubladen)

Frostfrei: Kühlteil --- Frostfrei : Gefrierteil Nein Lagerzeit bei Störung in Stunden 20 Gefriervermögen in kg/24h 12 Klimaklasse T Umgebungstemperatur in °C 16-43 Geräuschemission in dB(a) 41 Abmessungen H x B x T in mm 1450 x 600 x 650 Gewicht in kg 53 Elektrische Daten siehe Typenschild
