BRUKSANVISNING KS 9918 SEVERIN

• I overensstemmelse med EU-direktiv 1062/2010 Bilag III ** Det faktiske forbrug afhænger af forbrugsmønstret og placeringen af apparatet Hvilken information har Kundeservice afdelingen brug for Hvis det skulle blive nødvendigt at reparere apparatet, bør man først tage kontakt med vores afdeling for Kundeservice, og sørge for at give en detaljeret beskrivelse af fejlen og oplyse hvilket artikel nr. KS… , der står på typeskiltet (se billedet). Denne information vil hjælpe os med at behandle en forespørgsel mest mulig effektivt. I tilfælde af fejlfunktion eller problemer med apparatet, bedes man tage kontakt til vores afdeling for Kundeservice. Adressen fi ndes i tillægget til denne brugsanvisning.64 Frysskåp Bästa kund! Innan du använder apparaten bör du läsa denna bruksanvisning noga och spara den för framtida referens. Apparaten bör endast användas av personer som bekantat sig med dessa instruktioner. Transport ∙ Undvik skador på enheten under transporten genom att se till att alla tillbehör och delar inuti och runt apparaten är ordentligt fastsatta. ∙ Enheten bör endast transporteras i dess vertikala position; luta den inte mera än 30°. När du ställer in enheten på sin plats rekommenderar vi att du lutar enheten en aning bakåt. På detta sätt kan transportrullorna användas för att fl ytta enheten på sin avsedda plats. ∙ När enheten har placerats på sin nya plats bör du vänta ca 30 minuter innan du ansluter den till eluttaget. ∙ Om enheten har lutats mer än 30° under transporten bör du låta den stå i upprätt position minst 4 timmar innan du ansluter den till eluttaget. Anslutning till vägguttaget ∙ Apparaten bör endast anslutas till ett felfritt jordat uttag installerat enligt gällande bestämmelser. Se till att nätspänningen i vägguttaget motsvarar den som är märkt på apparatens skylt. ∙ Denna produkt uppfyller de krav som är gällande för CE- märkning. ∙ Använd inte denna enhet med hjälp av en transformator. ∙ För att undvika ljudvibrationer bör du se till att elsladden inte vidrör några delar av skåpet på baksidan. Avsedd användning ∙ Denna kompressorfrys är gjord för djupfrysning och långtidsförvaring av djupfryst mat, samt för att göra istärningar. ∙ All annan användning utom den som beskrivs här är inte tillåten. ∙ Inget ansvar godtas om skada uppkommer till följd av felaktig användning, eller om dessa instruktioner inte följts. ∙ Apparaten är avsedd för hemmabruk eller liknande användning, såsom - i personalkök, kontor och andra kommersiella miljöer, - i företag inom jordbrukssektorn, - för gäster i hotell, motell och liknande inkvarteringsställen, - för gäster i bed-and-breakfast hus. ∙ Denna apparat är inte ämnad för kommersiell användning och inte heller för användning i cateringfi rmor eller liknande miljöer. Viktiga säkerhetsföreskrifter

Apparatens kylkrets innehåller köldmediet isobutan (R600a), en naturgas som har liten miljöpåverkan, men som dock är lättantändlig. Se därför till att ingen av komponenterna i kylkretsen skadas vid transporten eller installationen av apparaten. Om det uppstår en skada i kylkretsen bör du inte koppla på apparaten eller ansluta den till elnätet, utan släck öppen eld och hindra andra antändningskällor från att komma i närheten av köldmediet; vädra därefter noga rummet där frysen är placerad. ∙ Varning: Håll ventilationsöppningarna i apparatens hölje eller i den inbyggda strukturen fria från hinder. Se alltid till att vädra tillräckligt. ∙ Varning: Skada inte kylkretsen. Kylmedel som läckt ut skadar ögonen; det förekommer också risk för att gasen antänds. ∙ Varning: Använd inte externa apparater (t.ex. värmare eller värmefl äktar) för att påskynda avfrostningen; följ endast de åtgärder som rekommenderas i denna bruksanvisning. SE65 ∙ Varning: Använd inga andra elapparater (t.ex. ismaskiner) inuti frysen ifall detta inte är specifi cerat enligt denna bruksanvisning. ∙ Innan den kopplas till elnätet bör enheten och elsladden noga kontrolleras så att inga transportskador uppstått. Ifall du upptäcker en sådan skada bör apparaten inte anslutas till elnätet. ∙ Denna apparat är inte ämnad för förvaring av explosiva ämnen såsom sprayfl askor med ett lättantändligt drivmedel. ∙ Om enheten blir såld, överlåten till tredje part eller lämnad till en lämplig återvinningsstation bör man observera att apparaten innehåller blåsmedlet ’cyclopentan’ samt frysmediet R600a. Mer information om korrekt återvinning hittar du i avsnittet Bortskaffning. ∙ Följ säkerhetsföreskrifterna och undvik risker genom att låta behörig servicepersonal utföra reparationer eller ändringar beträffande denna apparat, inklusive byte av elsladd. ∙ Denna apparat kan endast användas av barn (minst 8 år gamla) och av personer som har minskad fysisk rörelseförmåga, reducerat sinnes- eller mentaltillstånd, eller som har bristfällig erfarenhet och kunskap, förutsatt att dessa personer är under uppsyn eller har fått tillräckliga instruktioner beträffande apparatens användning och vet vilka risker och säkerhetsåtgärder som användningen innefattar. ∙ Barn bör inte tillåtas leka med apparaten. ∙ Barn bör inte tillåtas rengöra eller underhålla apparaten utan övervakning. ∙ För alldaglig rengöring rekommenderar vi att varmt vatten och ett milt rengöringsmedel används. Alla tillbehör bör tvättas separat i tvålvatten. Tvätta dem inte i diskmaskinen! ∙ För att undvika risken för personlig skada eller skador på frysen, bör frysen endast transporteras i dess originalemballage. För uppackning och installation krävs 2 personer. ∙ Varning: Håll barn på avstånd från apparatens förpackningsmaterial eftersom fara eventuellt kan uppstå. Det fi nns t.ex. risk för kvävning. ∙ Isen som du avlägsnar ur enheten vid avfrostning eller rengöring lämpar sig inte för mänsklig konsumtion. ∙ Kontrollera regelbundet att elsladden inte blivit skadad. Om sladden har skadats får apparaten inte längre användas. ∙ På grund av brandrisken bör du inte placera termoelektriska apparater ovanpå frysen. Placera inte behållare innehållande vätska ovanpå enheten. Härigenom undviker du eventuellt läckage eller att läckande vätska skadar den elektriska isoleringen. ∙ Denna enhet är endast ämnad för förvaring av livsmedel. ∙ Ämnen som innehåller alkohol bör bevaras i väl tillslutna behållare och placeras i upprätt position. ∙ Förvara inte glasfl askor innehållande kolsyrade eller andra frysbara vätskor i frysen: sådana fl askor kan spricka under frysprocessen. ∙ Undvik risken för matförgiftning genom att inte äta mat som förvarats för länge. Upptinad mat får inte frysas på nytt. ∙ Luta dig inte mot eller lägg oskälig vikt på hyllorna, förvaringsbackarna, dörren etc. ∙ Skydda alltid frysens insida från öppen eld och andra antändningskällor. ∙ Dra alltid stickproppen ur vägguttaget - om apparaten skulle uppvisa fel och, - före avfrostning, samt - före rengöring. - innan service eller reparation påbörjas. ∙ Ta stickproppen ur vägguttaget genom att dra i stickproppen, aldrig i sladden. ∙ Om inte enheten används under en lång tid rekommenderar vi att dörren hålls öppen. ∙ Vi förbehåller oss rätten att introducera tekniska modifi kationer. Delar Liknande bild!

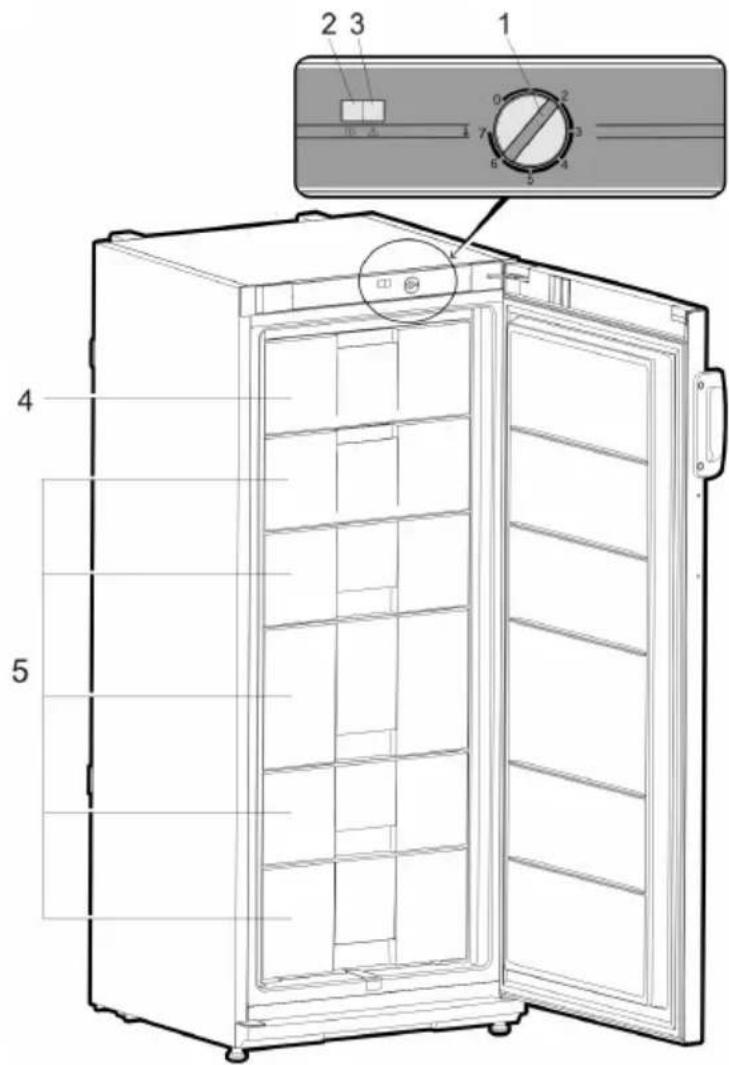

4. Snabbfrysningslåda

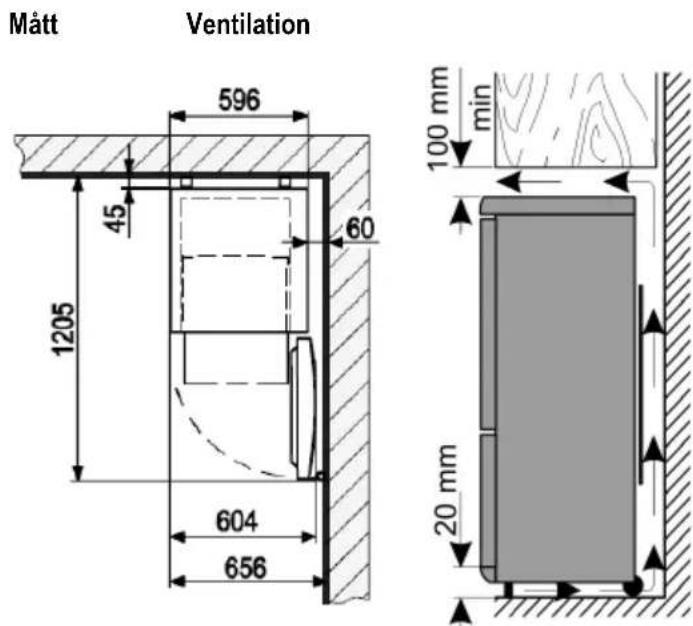

Innan första användningen ∙ Ta bort allt ut- och invändigt förpackningsmaterial inklusive transportskydden. ∙ Förpackningsmaterialet bör bortskaffas enligt avfallssorteringsreglerna. ∙ ANMÄRKNING: När dörren till frysenheten öppnas kommer en röd komponent att falla ut; Denna är endast för transporten och kan kastas bort. ∙ Montera de två avståndselementen (1) som medföljer i motsvarande ledskenor (2) på baksidan. ∙ Innan du ansluter apparaten till elnätet bör du noga kontrollera att den inte fått några transportskador; detta inkluderar elsladden. ∙ Rengör apparaten enligt instruktionerna i avsnittet Avfrostning och rengöring nedan. ∙ När enheten kopplas på för första gången kan en svag ’ny’ lukt uppstå. Den försvinner dock när kylningsprocessen börjar. Installation ∙ Apparaten bör placeras i ett välventilerat, torrt rum. ∙ Den bör användas i en omgivning där luftfuktigheten inte överskrider 70 %. ∙ Kylskåp klassifi ceras enligt speciella klimatklasser. Denna klassifi kation indikerar inom vilka rumstemperaturer produkten kan användas. Vänligen notera att information om denna produkts klimatklass fi nns i produktbladet; specifi kationen fi nns i slutet av denna manual. ∙ Använd inte apparaten utomhus. ∙ Se till att stickproppen är tillgänglig och kan avlägsnas ur vägguttaget vid behov. ∙ Enheten bör inte utsättas för direkt solljus och den får inte placeras i närheten av heta källor (värmeelement, spisar etc.). Om detta trots allt inte kan undvikas bör lämplig isolering installeras mellan värmekällan och apparaten. ∙ Om golvet är ojämnt kan du ställa in de justerbara fötterna för att uppnå bästa möjliga stabilitet.67 Mått Ventilation Om frysskåpet installeras med dess sida mot en vägg bör du se till att det fi nns ett fritt utrymme på minst 60 mm från väggen: Detta gör att frysens dörr kan öppnas upp tillräckligt för att få lådorna utdragna. Temperaturkontroll ∙ Enheten aktiveras då du ansluter den till elnätet. För att helt stänga av enheten måste du dra stickproppen ur vägguttaget. I läge ‘0’ är kylfunktionen avslagen trots att enheten ännu är ansluten till elnätet. ∙ Temperaturen i kylskåpet kan justeras med hjälp av temperaturkontrollvredet. Då du vrider temperaturkontrollen medsols sjunker temperaturen och då du vrider den motsols höjs temperaturen. ∙ Medelinställningarna är vanligtvis de som passar bäst för användning i privata hushåll. ∙ Vi rekommenderar att du använder en termometer för att kontrollera temperaturen inuti skåpet och göra nödvändiga justeringar vid behov. ∙ Efter ett strömavbrott eller om kylskåpet avsiktligt har stängts av, kan det ta ca 5 minuter innan det går igång igen. Signallampor Eluttagslampa (grön) När apparaten är ansluten till vägguttaget lyser den gröna lampan permanent. Temperaturlampa (röd) Denna lampa tänds om apparatens interna temperatur överstiger 9° C. Förvaring och frysning av livsmedel Temperaturen inuti enheten beror huvudsakligen på omgivningens temperatur, temperaturkontrollens inställning samt mängden förvarade livsmedel. Notera också att den invändiga temperaturen kan öka varje gång dörren öppnas. ∙ Enheten är konstruerad för djupfrysning och för långvarig förvaring av frysta matvaror, samt för att göra istärningar. ∙ Se till att matens näringsinnehåll såsom vitaminer bibehålls genom att frysa in färsk mat så snabbt som möjligt. Tillagad mat bör placeras i snabbinfrysningsfacket så att den sprids ut på en eller två rader. Snabbinfrysningsfacket inuti frysenheten är markerat Fast Freeze. Vi rekommenderar att du sätter maten som skall frysas i detta fack för snabbinfrysning först och fl yttar den till andra fack (enligt behov) efter 24 timmar. ∙ Varning: ∙ För att säkerställa tillräcklig mängd kall luft bör det fi nnas ett avstånd på minst 2,5 cm mellan förångningsmonteringen och brickan som innehåller maten som skall frysas. ∙ Låt inte ofrysta livsmedel komma i kontakt med livsmedel som redan är frysta. ∙ Varning: Frys inte in mer än den maximala kapaciteten under en och samma dag. Produktens specifi kation i slutet av denna manual innehåller information om den maximala fryskapaciteten per dag. ∙ Om du vill ha snabb infrysning bör du ställa in temperaturkontrollen på Max. Efter 24 timmar och då maten är ordentligt infryst kan temperaturkontrollen ställas tillbaka till sin ursprungliga inställning. ∙ Du kan förkorta infrysningstiden genom att dela maten i mindre portioner. ∙ Lämpliga förpackningsmaterial för fryst mat är genomskinlig (dvs. icke färgad) plastfi lm, fryspåsar av plast samt aluminiumfolie. Du bör lufta förvaringsmaterialen före användning och kontrollera deras lufttäthet innan maten fryses. Vi rekommenderar starkt att du märker varje produkt i frysen med all relevant information, såsom typ av mat, frysdatum och bäst före datum. ∙ Frys inte in kolsyrade drycker, varm mat eller vätskor i fl aska. ∙ Frysta livsmedel bör först tinas i kylskåp. På detta sätt tinas maten långsammare och förlorar inte sin smak.68 Bäst före datum för frysta matprodukter fi nns specifi cerade (i månader) i tabellen nedan. ∙ Överskrid inte dessa förvaringstider. ∙ Observera ändå alltid bäst-före datumen på de frysta varorna. ∙ Ifall apparaten är avkopplad under en längre period (t ex under ett elavbrott) bör dörren inte öppnas. Genom att hålla dörren stängd upprätthålls den lägsta möjliga temperaturen inuti kylskåpet. Produktbladet innehåller information om den maximala förvaringstiden ifall det uppstår en funktionsstörning. En liten höljning av temperaturen inuti enheten förkortar livsmedlens hållbarhet. Så gör du istärningar En särskild istärningsbricka för tillverkning av istärningar medföljer apparaten. Fyll brickan till ¾ med dricksvatten, lägg den inuti frysfacket och låt den frysas in några timmar. Istärningarna lossnar lättare från brickan om den lämnas i rumstemperatur i 5 minuter. Avfrostning och rengöring ∙ Efter en viss tids användning och beroende på ett fl ertal faktorer (t.ex. hur ofta dörren har öppnats), kommer ett isskikt att bildas på förångarna som fi nns nedanför lådorna och på lådornas framsida. När isskiktet blir ca 3 till 5 mm tjockt bör frysen avfrostas, eftersom isbildningen ökar apparatens elförbrukning. ∙ Frysen bör rengöras noga minst två gånger per år. ∙ Dra alltid stickproppen ur vägguttaget innan du börjar rengöringen. ∙ Alla tillbehör bör tvättas separat i tvålvatten. Tvätta dem inte i diskmaskinen! ∙ Använd inte slipande eller starka rengöringsmedel. Rengöringsmedel som innehåller alkohol bör heller inte användas. ∙ Var försiktig så att märkskylten inuti kylskåpet inte lossnar eller skadas under rengöringen. ∙ Ta all mat ur frysskåpet och förvara den på en sval plats, t.ex. med kylklampar i en behållare av plast. Notera att även en liten höjning av temperaturen resulterar i att förvaringstiden för livsmedlen förkortas och att livsmedlen borde konsumeras så snart som möjligt. ∙ Håll dörren öppen. ∙ Ta bort skyddspanelen. ∙ Dra ut frysskåpets dräneringskanal, vrid den 180° och lås den på plats (se bilden). Placera en lämplig behållare under kanalens öppning. ∙ För att påskynda avfrostningen kan ett eller fl era kärl innehållande hett (dock ej kokhett) vatten ställas in i apparaten. Häll inte vatten över eller in i enheten. ∙ Varning: Använd inga externa apparater (t.ex. värmare eller värmefl äktar) för att påskynda avfrostningen! ∙ Rengör enheten med en fuktad duk och litet rengöringsmedel. Torka den torr. ∙ Sätt tillbaka dräneringskanalen och skyddspanelen. ∙ Ställ in temperaturen på maximum nivå. Efter 24 timmar kan inställningen vridas tillbaka på normal nivå. Tips för energibesparing ∙ Apparaten bör placeras i ett välventilerat, torrt rum. ∙ Frysen bör inte utsättas för direkt solljus och den får inte placeras i närheten av heta källor (värmeelement, spisar etc.). Om detta trots allt inte kan undvikas bör lämplig isolering installeras mellan värmekällan och apparaten. ∙ Se till att luften kan cirkulera tillräckligt runt apparatens sidor. ∙ Kompressorn (på baksidan) bör rengöras regelbundet. Uppsamlat damm kan öka energiåtgången. ∙ Varm mat bör svalna innan du sätter den i frysskåpet. ∙ Undvik ökad isbildning genom att inte lämna dörrarna öppen onödigt länge då du sätter in eller tar ut mat. ∙ Om du avfrostar frysskåpet ofta sparar du energi. Detaljerad information om hur du rengör apparaten fi nns i avsnittet Avfrostning och rengöring. ∙ Ställ inte in frysskåpet på en alltför låg temperatur i onödan. Detaljerad information om temperaturinställningar fi nns i avsnittet Temperaturkontroll.69 Omhängbar dörr ∙ Dörren är konstruerad så att den öppnas åt höger men du kan ändra öppningsriktningen genom att fl ytta gångjärnen till vänster sida. ∙ För att undvika personskada eller skador på produkten behövs det två personer för omhängningen av dörren. ∙ Varning: Se till att dra enhetens stickpropp ur eluttaget innan service eller reparation påbörjas. ∙ Vänligen notera följande innan du startar: ∙ Se alltid till att korrekt antal brickor används på alla gångjärnsbultarna och skruvar. ∙ För att dörrarna skall kunna stängas tätt mot stommen bör du se till att de ställs in ordentligt vid ommonteringen. Liknande bild!

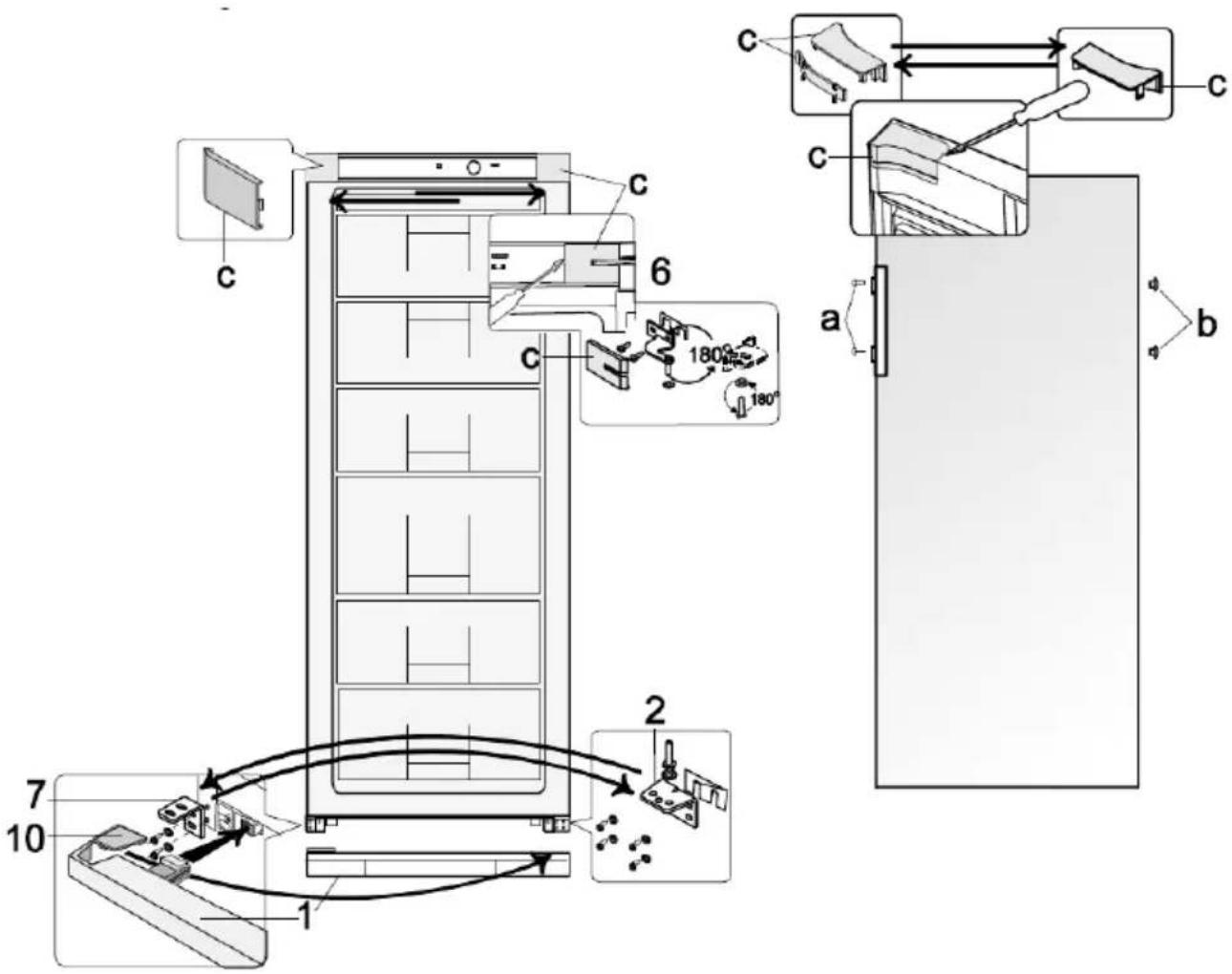

1. Öppna frysens dörr.

2. Ta bort de fyra täckbitarna C från höljet och dörrens insida.

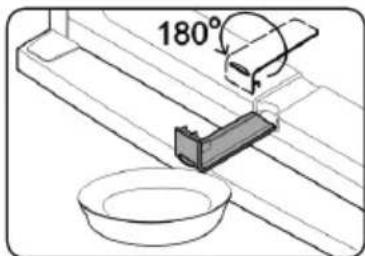

3. Sätt förlängningen av 2-dels täckbiten, vrid 180° på

4. Skruva upp gångjärnsbulten på insidan av dörren i

området C/6. Varning: Stöd dörren.

5. Ta bort frysskåpets dörr och placera den på ett mjukt

underlag. Ta bort gångjärnshållaren från dörrens undersida och sätt den på motsatt sida.

6. Ta ut fästskruvarna och ta bort den övre gångjärnshållaren

6. Notera den lilla plastplattan under hållaren.

7. Vrid hållaren 6 med den lilla plastplattan 180° och sätt

dem på andra sidan av frysskåpet genom att använda de två skruvhålena nära varandra.

8. Ta bort den lägre panelen 1 genom att lyfta upp den något.

9. Ta ut fästskruvarna och avlägsna hållaren 2 med dess

10. Skruva upp gångjärnsbulten med de sågtandade

packningarna från hållaren och sätt den i motsvarande öppningar på motsatt sida om hållaren.

11. Ta bort hållare 7 och ersätt den med hållare 2 och dess

12. Installera nu hållare 7 i den position där hållare 2 fanns

13. Placera frysens dörr på hållare 2:s gångjärnsbult.

Varning: Stöd dörren.

14. Sätt gångjärnsbulten för hållare 6 i frysens dörr och fäst

hållaren på enheten.

15. Sätt de fyra täckbitarna C över hållaren och öppningarna.

16. Ta bort täckbit 10 från den lägre panelen 1 och placera

Problem Möjlig orsak och lösning Apparaten fungerar inte. ∙ Temperaturkontrollen är i läge ‘0’. → Använd en högre temperaturinställning. ∙ Vägguttaget är söndrigt. → Kontrollera säkringen. Vid behov bör vägguttaget kontrolleras av en behörig elektriker. Den invändiga temperaturen är inte tillräckligt låg. ∙ Mängden livsmedel som förvaras i enheten är för stor. → Förvara inte omåttliga mängder mat (se produktbladet). ∙ Dörren eller luckan är inte ordentligt stängd. → Se till att dörrarna är ordentligt stängda. ∙ Dörrtätningarna är söndriga. → Kontrollera dörrtätningarna och kontakta vår kundservice vid behov. ∙ Det fi nns för mycket damm på kondensatorn. → Rengör kondensatorn regelbundet. ∙ Otillräcklig ventilation: enheten står för nära väggen eller något annat föremål. → Se avsnittet ‘Ventilation’ ∙ Temperaturkontrollen är för lågt inställd. → Använd en högre inställning. Det normala driftsljudet förändras eller blir högre. ∙ Enheten står inte ordentligt på golvet. → Använd de justerbara fötterna på framsidan för att få enheten i jämvikt. ∙ Närstående möbler eller föremål påverkas av kylenhetens drift (får dem t ex att vibrera).

• Beakta föreskrivna säkerhetsmarginaler. ∙ Föremål ovanpå enheten kan vibrera → Avlägsna sådana föremål. Det har byggts upp ett tjockt lager av is i frysenheten. ∙ Du bör avfrosta frysenheten manuellt. → Se ‘Avfrostning och rengöring’. Driftsljud ∙ Ett typiskt ljud kan höras när apparaten är påkopplad. Detta ljud är: ∙ orsakat av elmotorn i kompressorutrustningen; när kompressorn startas upp är ljudnivån något högre under en kort tid. ∙ orsakat av köldmediet som cirkulerar i systemet. Problemlösning I följande tabell fi nns möjliga funktionsstörningar, deras troliga orsaker och lösningar. Om det skulle uppstå användningsproblem bör du först kontrollera om en lösning fi nns i denna tabell. Om problemet kvarstår bör du dra stickproppen ur vägguttaget och kontakta vår kundserviceavdelning.70 den på motsatt sida.

17. Sätt tillbaka panelen 1 på apparaten.

18. Ta bort skruvarnas täckplattor a och tätningspluggarna b.

19. Ta bort dörrhandtagets skruvar. Sätt handtaget på

motsatt sida och använd skruvarna för att fästa det. Tryck tätningspluggarna i de nu tomma öppningarna i dörren och sätt täckplattorna över skruvhuvudena. Bortskaffning Enheter märkta med denna symbol måste kasseras separat från hushållsavfallet, eftersom de innehåller värdefulla material som kan återvinnas. Korrekt avfallshantering skyddar miljön och människors hälsa. Din lokala myndighet eller återförsäljare kan ge information i ärendet. Köldmediet och det kemiska ämnet i isoleringsskummet bör tas om hand vid en återvinningsstation som kan hantera kasserade kylmöbler. Var särskilt noggrann med att inte skada kylsystemet innan apparaten lämnas för återvinning. Garanti i Sverige och Finland För material- och tillverkningsfel gäller 2 års garanti räknat från inköpsdagen mot uppvisande av specifi cerat inköpskvitto i överensstämmelse med de allmänna garantivillkoren. Denna garanti inverkar inte på dina lagstadgade rättigheter eller dina lagenliga rättigheter enligt den nationella konsumentskyddslagstiftningen. Ifall apparaten används felaktigt, eller vårdslöst, ansvarar den som använder apparaten för eventuella material- och personskador. Tillverkas för: Severin Elektrogeräte GmbH, Tyskland. Information som krävs vid kontakt med kundservice Om reparation skulle bli nödvändig ber vi dig ta kontakt med vår kundservice. Beskriv felet detaljerat och uppge produktnummer KS ... på apparatens märkskylt (se bilden). Denna information gör det lättare för oss att betjäna dig effektivt. Vänligen kontakta vår kundtjänstavdelning vid eventuella driftstörningar eller andra problem. Adressen fi nns i bilagan till denna bruksanvisning.71 Produktdata för kylskåp* Art. no. KS 9799, 9918 Produktkategori kylskåp för hushåll 8 – Frys Energieffektivitetsklass A++ Energiförbrukning i kWh/år ** 193 Brukbar kylskåpskapacitet (liter) --- Brukbar kapacitet – Nollgradsfack (liter) --- Brukbar kapacitet - Frysenhet (liter) (utan förvaringslådor)

Frostfri: kylskåp --- Frostfri: frys nej Kylhållningstid vid funktionsstörning, h 20 Fryskapacitet, kg/24h 12 Klimatklass T Omgivningens temperatur, °C 16-43 Ljudnivå i dB(a) 41 Dimensioner (h x b x d) i mm 1450 x 600 x 650 Vikt, kg 53 Elektriska specifi kationer Se märkskylt
