INSTRUKCJA OBSŁUGI FS 45 R ECG

2. Nakrętka zabezpieczająca śmigło

3. Śmigło wentylatora

4. Nakrętka zabezpieczająca kratki

7. Kolumna teleskopowa

10. Nakrętka zabezpieczająca kolumny

11. Pokrywa połączenia podstawki

12. Śruba mocująca korpusu

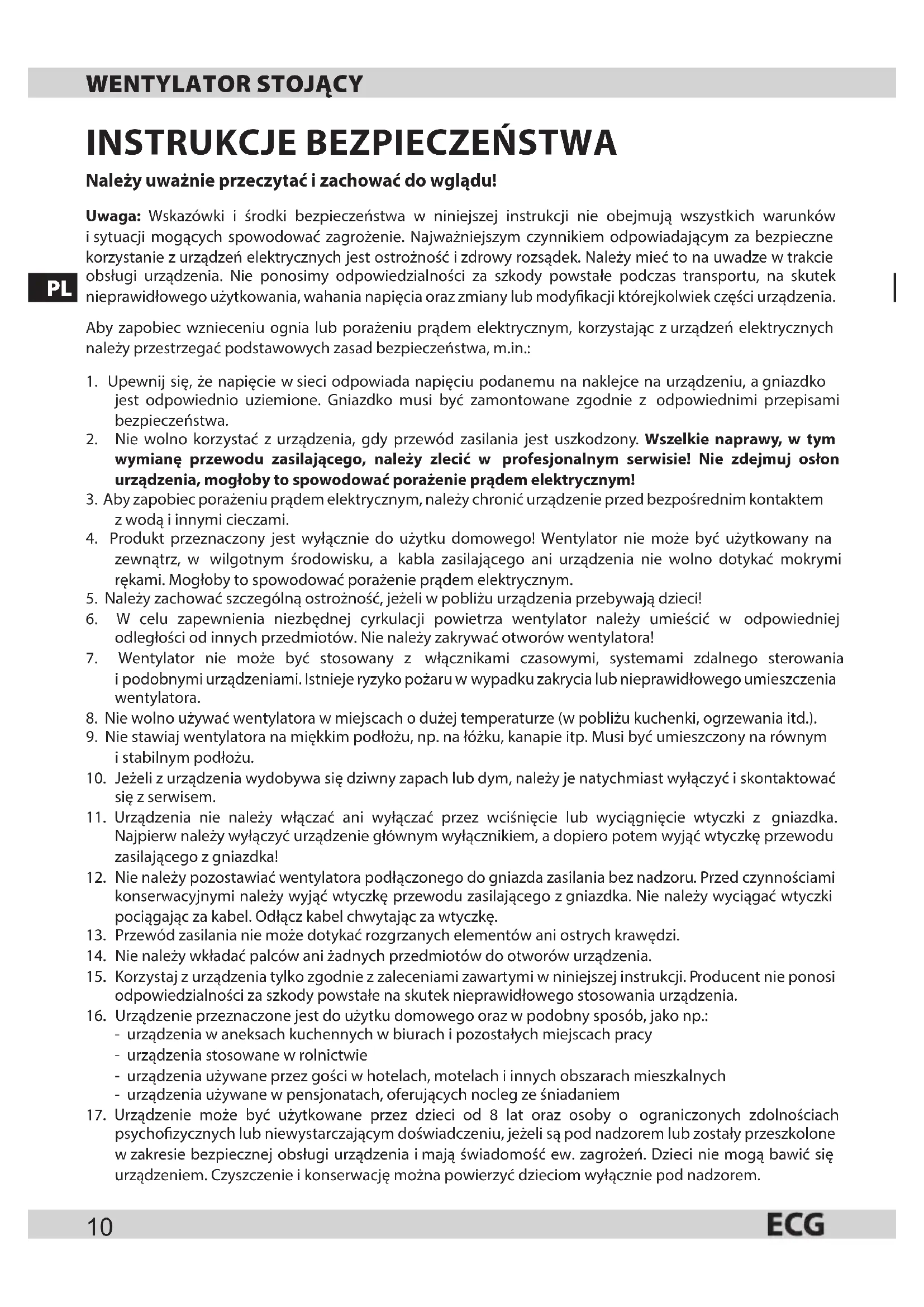

Należy uważnie przeczytać izachować do wglądu! Uwaga: Wskazówki i środki bezpieczeństwa w niniejszej instrukcji nie obejmują wszystkich warunków isytuacji mogących spowodować zagrożenie. Najważniejszym czynnikiem odpowiadającym za bezpieczne korzystanie zurządzeń elektrycznych jest ostrożność izdrowy rozsądek. Należy mieć to na uwadze wtrakcie obsługi urządzenia. Nie ponosimy odpowiedzialności za szkody powstałe podczas transportu, na skutek nieprawidłowego użytkowania, wahania napięcia oraz zmiany lub mody kacji którejkolwiek części urządzenia. Aby zapobiec wznieceniu ognia lub porażeniu prądem elektrycznym, korzystając zurządzeń elektrycznych należy przestrzegać podstawowych zasad bezpieczeństwa, m.in.:

1. Upewnij się, że napięcie wsieci odpowiada napięciu podanemu na naklejce na urządzeniu, agniazdko

jest odpowiednio uziemione. Gniazdko musi być zamontowane zgodnie z odpowiednimi przepisami bezpieczeństwa.

2. Nie wolno korzystać zurządzenia, gdy przewód zasilania jest uszkodzony. Wszelkie naprawy, w tym

wymianę przewodu zasilającego, należy zlecić w profesjonalnym serwisie! Nie zdejmuj osłon urządzenia, mogłoby to spowodować porażenie prądem elektrycznym!

3. Aby zapobiec porażeniu prądem elektrycznym, należy chronić urządzenie przed bezpośrednim kontaktem

zwodą iinnymi cieczami.

4. Produkt przeznaczony jest wyłącznie do użytku domowego! Wentylator nie może być użytkowany na

zewnątrz, w wilgotnym środowisku, a kabla zasilającego ani urządzenia nie wolno dotykać mokrymi rękami. Mogłoby to spowodować porażenie prądem elektrycznym.

5. Należy zachować szczególną ostrożność, jeżeli wpobliżu urządzenia przebywają dzieci!

6. W celu zapewnienia niezbędnej cyrkulacji powietrza wentylator należy umieścić w odpowiedniej

odległości od innych przedmiotów. Nie należy zakrywać otworów wentylatora!

7. Wentylator nie może być stosowany z włącznikami czasowymi, systemami zdalnego sterowania

ipodobnymi urządzeniami. Istnieje ryzyko pożaru wwypadku zakrycia lub nieprawidłowego umieszczenia wentylatora.

8. Nie wolno używać wentylatora wmiejscach odużej temperaturze (w pobliżu kuchenki, ogrzewania itd.).

9. Nie stawiaj wentylatora na miękkim podłożu, np. na łóżku, kanapie itp. Musi być umieszczony na równym

10. Jeżeli zurządzenia wydobywa się dziwny zapach lub dym, należy je natychmiast wyłączyć iskontaktować

11. Urządzenia nie należy włączać ani wyłączać przez wciśnięcie lub wyciągnięcie wtyczki z gniazdka.

Najpierw należy wyłączyć urządzenie głównym wyłącznikiem, adopiero potem wyjąć wtyczkę przewodu zasilającego zgniazdka!

12. Nie należy pozostawiać wentylatora podłączonego do gniazda zasilania bez nadzoru. Przed czynnościami

konserwacyjnymi należy wyjąć wtyczkę przewodu zasilającego zgniazdka. Nie należy wyciągać wtyczki pociągając za kabel. Odłącz kabel chwytając za wtyczkę.

13. Przewód zasilania nie może dotykać rozgrzanych elementów ani ostrych krawędzi.

14. Nie należy wkładać palców ani żadnych przedmiotów do otworów urządzenia.

15. Korzystaj zurządzenia tylko zgodnie zzaleceniami zawartymi wniniejszej instrukcji. Producent nie ponosi

odpowiedzialności za szkody powstałe na skutek nieprawidłowego stosowania urządzenia.

16. Urządzenie przeznaczone jest do użytku domowego oraz wpodobny sposób, jako np.:

- urządzenia waneksach kuchennych wbiurach ipozostałych miejscach pracy - urządzenia stosowane wrolnictwie - urządzenia używane przez gości whotelach, motelach iinnych obszarach mieszkalnych - urządzenia używane wpensjonatach, oferujących nocleg ze śniadaniem

17. Urządzenie może być użytkowane przez dzieci od 8 lat oraz osoby o ograniczonych zdolnościach

psycho zycznych lub niewystarczającym doświadczeniu, jeżeli są pod nadzorem lub zostały przeszkolone wzakresie bezpiecznej obsługi urządzenia imają świadomość ew. zagrożeń. Dzieci nie mogą bawić się urządzeniem. Czyszczenie ikonserwację można powierzyć dzieciom wyłącznie pod nadzorem.PL

Ostrzeżenie: Aby zapobiec przegrzaniu, nie należy zasłaniać wentylatora. Wentylator nie może być umieszczony bezpośrednio pod gniazdkiem. Do not immerse in water! – Nie zanurzaj wwodzie! MONTAŻ Ostrzeżenie: Wentylator może być używany tylko wtedy, kiedy jest prawidłowo i kompletnie zmontowany łącznie zpodstawką ikratką ochronną. Wrazie dowolnych wątpliwości należy zlecić kontrolę lub montaż osobie zodpowiednimi kwali kacjami. Stojak

1. Zmontuj nogi 9 i przymocuj do powstałej w ten sposób podstawki kolumnę stałą 8 za pomocą

2. Wykręć zkolumny nakrętkę zabezpieczającą elementu teleskopowego 0 tak, aby na kolumnę można

nawlec osłonę zakrywającą połączenie podstawki ikolumny.

3. Wyciągnij element teleskopowy 7 do żądanej wysokości izablokuj za pomocą nakrętki zabezpieczającej

1. Nasadź tylną kratkę 5 na korpus silnika wtaki sposób, aby wypusty pasowały do odpowiednich otworów.

Zabezpiecz za pomocą nakrętki 4.

2. Umieść śmigło wentylatora 3 na wale silnika qf wtaki sposób, aby wycięcia odpowiadały rowkom na

wale. Zabezpiecz za pomocą nakrętki 2. Dokręć nakrętkę wkierunku przeciwnym do ruchu wskazówek zegara.

3. Nasadź przednią kratkę 1 na tylną część kratki 5 i zablokuj za pomocą zacisków. Ze względów

bezpieczeństwa kratka po montażu musi być zabezpieczona za pomocą załączonych nakrętek i śrub, wkręconych do otworów na obwodzie kratki (otwory na śrubę muszą być wdolnej części).

4. Nasadź korpus wentylatora na element teleskopowy stojaka izabezpiecz za pomocą śruby mocującej qs.

UŻYTKOWANIE Przed każdym użyciem należy sprawdzić, czy wentylator jest w dobrym stanie i czy nie jest uszkodzony przewód zasilający. Urządzenie zuszkodzonym kablem zasilającym nie może być użytkowane. Funkcje wentylatora można obsługiwać za pomocą przycisków na panelu sterującym 6 lub za pomocą pilota zdalnego sterowania qg. Pilot zdalnego sterowania należy skierować na panel sterowania. Przed użyciem należy umieścić wpilocie zdalnego sterowania dwie baterie (typ AAA, nie znajdują się wzestawie). Należy przestrzegać prawidłowej biegunowości baterii. Wentylacja:

1. Podłącz wentylator do gniazdka elektrycznego iwłącz za pomocą przycisku ON-SPEED na pilocie zdalnego

sterowania lub na panelu urządzenia. Wentylator zostanie uruchomiony na najniższych obrotach.

2. Wybierz żądaną prędkość poprzez wielokrotne naciskanie przycisku ON-SPEED. Wskaźnik na panelu

sterującym informuje owybranej prędkości: LOW (najniższa), MID (średnia), HIGH (najwyższa).

3. Aby wyłączyć wentylator, należy nacisnąć przycisk OFF na pilocie zdalnego sterowania lub panelu

urządzenia. Następnie odłącz przewód zasilający od gniazdka. Oscylacja pozioma (w lewo-w prawo) Regulacja za pomocą przycisku „SWING” na pilocie zdalnego sterowania lub panelu urządzenia. Na panelu zapali się odpowiedni wskaźnik. Aby zatrzymać ruch, naciśnij przycisk ponownie. Wskaźnik „SWING” zgaśnie. Nachylenie pionowe (w górę/w dół) Można ustawić poprzez chwycenie głowicy silnika i przechylenie wpożądanym kierunku. Usłyszysz kliknięcie sygnalizujące zablokowanie głowicy wwybranej pozycji. Programator Można ustawić czas, po upływie którego wentylator wyłączy się automatycznie.PL

• Ustaw programator czasu poprzez wielokrotne naciskanie przycisku TIMER na pilocie zdalnego sterowania lub panelu urządzenia. Każde naciśnięcie przycisku wydłuży ustawiony czas o pół godziny aż do maksymalnego czasu 7,5 godziny. Wskaźniki na panelu (0,5h, 1h, 2h, 4h) sygnalizują ustawiony czas. Czas jest sumą zapalonych diod (przykładowo ustawienie programatora na 5,5 godziny jest sygnalizowane przez zapalone diody 0,5h+1h+4h).

• Aby wyłączyć programator, ustaw maksymalny czas inaciśnij przycisk TIMER raz jeszcze (wszystkie diody zgasną).

• Aby wyłączyć wentylator, należy nacisnąć przycisk OFF na pilocie zdalnego sterowania lub panelu urządzenia. Następnie odłącz przewód zasilający od gniazdka. Jeżeli urządzenie nie jest używane, należy wyciągnąć przewód zasilający zgniazdka elektrycznego. CZYSZCZENIE IKONSERWACJA

• Przed czyszczeniem wentylatora wyjmij wtyczkę przewodu zkontaktu!

• Do czyszczenia używaj miękkiej, suchej szmatki. Nie stosuj rozpuszczalników ani innych środków chemicznych.

• Uważaj, aby wsilniku nie znalazła się żadna ciecz.

• Jeżeli wentylator nie będzie używany przez dłuższy czas, należy zabezpieczyć go przed prochem iwilgocią. Zaleca się przechowywanie woryginalnym opakowaniu.

• Podczas demontażu wentylatora należy wykonać czynności montażowe wodwrotnej kolejności. Zalecamy zachowanie opakowania na wypadek transportu lub wcelu przechowywania urządzenia. DANE TECHNICZNE Napięcie nominalne: 220–240 V~ 50 Hz Moc nominalna: 50 W Poziom hałasu: 52 dB Średnica wentylatora 40 cm Pilot: 2 baterie AAA (dostępne oddzielnie) GWARANCJA: Następujące sytuacje powodują utratę gwarancji: Nieprawidłowe lub niewłaściwe obchodzenie się z urządzeniem, nieprzestrzeganie zasad bezpieczeństwa dotyczących urządzenia, użycie siły, mody kacje lub naprawy dokonane przez podmiot inny niż autoryzowane centrum serwisowe. Elementy podlegające normalnemu zużyciu nie są objęte gwarancją.

EKSPLOATACJA IUSUWANIE ODPADÓW

Papier służący do owinięcia itektura falista – przekazać na wysypisko śmieci. Folia opakowaniowa, torby PE, elementy zplastiku – wrzucić do pojemników zplastikiem do recyklingu. USUWANIE PRODUKTÓW PO ZAKOŃCZENIU EKSPLOATACJI Usuwanie zużytego sprzętu elektrycznego ielektronicznego (dotyczy krajów członkowskich UE iinnych krajów europejskich zwprowadzonym systemem zbiórki odpadów) Przedstawiony symbol na produkcie lub opakowaniu oznacza, że produkt nie może być zaliczany do odpadów komunalnych. Należy go przekazać do odpowiedniego punktu zajmującego się recyklingiem sprzętu elektrycznego i elektronicznego. Prawidłowy recykling produktu zabiega negatywnym konsekwencjom dla zdrowia ludzkiego iśrodowiska naturalnego. Recykling przyczynia się do zachowania surowców naturalnych. W celu uzyskania dalszych informacji orecyklingu tego produktu należy się skontaktować zlokalnymi władzami, krajową organizacją zajmującą się przetwarzaniem odpadów lub sklepem, który sprzedał produkt. Produkt spełnia wymagania dyrektyw UE w zakresie kompatybilności elektromagnetycznej ibezpieczeństwa urządzeń elektrycznych. Instrukcja obsługi jest dostępna na stronie internetowej www.ecg-electro.eu. Zastrzegamy sobie prawo do zmiany tekstu i parametrów technicznych. 08/05HU

Wyłączny przedstawiciel na PL: K+B Progres, a.s. U Expertu 91 250 69 Klíčany, Czech Rep. e-mail: ECG@kbexpert.cz
