FT 23a - Wentylator ECG - Bezpłatna instrukcja obsługi

Typ produktu	Wentylator stołowy / biurkowy
Średnica wentylatora	23 cm
Napięcie	230 V ~ 50 Hz
Pobór mocy	30 W
Poziom hałasu	60 dB
Ustawienia prędkości	2 (niska, wysoka)
Oscylacja	Tak, za pomocą przycisku
Regulacja nachylenia	Tak, za pomocą nakrętki regulacji pionowej
Zabezpieczenie	Zabezpieczenie przed przegrzaniem (automatyczne wyłączanie)
Długość przewodu	Ok. 1,5 m (szacunkowo)
Materiał	Obudowa z tworzywa sztucznego, osłona metalowa
Wymagany montaż	Tak, w zestawie: osłona tylna, wirnik, osłona przednia
Czyszczenie	Przecierać wilgotną ściereczką; nie zanurzać
Miejsce użytkowania	Tylko do użytku wewnętrznego, domowego
Certyfikaty	CE (zgodność z UE)
Gwarancja	Patrz sprzedawca lub producent

Często zadawane pytania - FT 23a ECG

Jak zamontować wentylator FT 23a?

Postępuj zgodnie z instrukcją montażu: przymocuj tylną osłonę do obudowy silnika za pomocą nakrętki, nałóż łopatkę wentylatora na wał, zabezpiecz nakrętką łopatki, a następnie zamocuj przednią osłonę i dokręć śruby. Przed użyciem upewnij się, że wszystkie części są mocno dokręcone.

Jak czyścić wentylator?

Przed czyszczeniem zawsze odłącz wentylator. Użyj miękkiej ściereczki lub gąbki zwilżonej łagodnym roztworem mydła, aby przetrzeć plastikowe części. Nie zanurzaj wentylatora w wodzie. Dokładnie osusz przed ponownym użyciem.

Czy mogę używać wentylatora na zewnątrz?

Nie, wentylator FT 23a jest przeznaczony wyłącznie do użytku wewnętrznego w gospodarstwie domowym. Nie narażaj go na wilgoć ani deszcz, aby uniknąć porażenia prądem.

Jak włączyć funkcję oscylacji?

Aby włączyć oscylację, naciśnij pokrętło oscylacji w dół. Aby zatrzymać, pociągnij pokrętło do góry. Powoduje to obracanie głowicy wentylatora w lewo i prawo.

Jakie są ustawienia prędkości?

Wentylator ma 2 prędkości. Użyj przełącznika kontroli prędkości: 0 = wyłączony, 1 = niska prędkość, 2 = wysoka prędkość. Podczas przełączania prędkości mogą wystąpić zakłócenia radiowe; jest to normalne.

Jak działa zabezpieczenie przed przegrzaniem?

Jeśli silnik się przegrzeje, wentylator automatycznie się wyłączy. Jeśli tak się stanie, odłącz wentylator i pozwól mu ostygnąć. Jeśli problem nadal występuje, skontaktuj się z profesjonalnym serwisem.

Czy mogę regulować kąt nachylenia wentylatora?

Tak, poluzuj nakrętkę regulacji pionowej, przechyl głowicę wentylatora pod żądanym kątem, a następnie dokręć nakrętkę.

Czy wentylator jest głośny?

Poziom hałasu wynosi 60 dB, co jest porównywalne z normalną rozmową lub muzyką w tle. Jest stosunkowo cichy jak na wentylator tej wielkości.

Co zrobić, jeśli wentylator przestanie działać?

Najpierw sprawdź połączenie zasilania i upewnij się, że gniazdko jest pod napięciem. Jeśli wentylator nadal nie działa, mogło zadziałać zabezpieczenie przed przegrzaniem. Odłącz, poczekaj aż ostygnie, a następnie spróbuj ponownie. Jeśli problemy się utrzymują, skontaktuj się z serwisem.

Jak utylizować wentylator po zakończeniu jego żywotności?

Nie wyrzucaj go do odpadów domowych. Oddaj go do punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego. Pomaga to zapobiegać szkodom dla środowiska i zdrowia ludzkiego.

INSTRUKCJA OBSŁUGI FT 23a ECG

Należy uważnie przeczytać i zachować do wglądu!

Ostrzeżenie: Wskazówki i środki bezpieczeństwa w niniejszej instrukcji nie obejmują wszystkich warunków i sytuacji, mogących spowodować zagrożenie. Najważniejszym czynnikiem, odpowiadającym za bezpieczne korzystanie z urządzeń elektrycznych, jest ostrożność i zdrowy rozsądek. Należy mieć to na uwadze w trakcie obsługi urządzenia. Nie ponosimy odpowiedzialności za szkody powstałe w trakcie transportu, na skutek nieprawidłowego użytkowania, wahań napięcia oraz zmiany lub modyfikacji którejkolwiek części urządzenia.

Aby zapobiec wznieceniu ognia lub porażeniu prądem elektrycznym, korzystając z urządzeń elektrycznych należy przestrzegać podstawowych zasad bezpieczeństwa, m.in.:

1. Upewnić się, że napięcie w sieci odpowiada napięciu, podanemu na naklejce na urządzeniu, a gniazdko jest odpowiednio uziemione. Gniazdko musi być zamontowane zgodnie z odpowiednimi przepisami bezpieczeństwa.
2. Nie wolno korzystać z urządzenia, gdy przewód zasilania jest uszkodzony. Wszelkie naprawy, w tym wymianę przewodu zasilającego, należy zlecić w profesjonalnym serwisie! Nie zdejmować osłon urządzenia, mogłoby to spowodować porażenie prądem elektrycznym!
3. Aby zapobiec porażeniu prądem elektrycznym, chronić urządzenie przed bezpośrednim kontaktem z wodą i innymi cieczami.
4. Produkt przeznaczony jest wyłącznie do użytku domowego! Wentylator nie może być użytkowany na zewnątrz, w wilgotnym środowisku, a kabla zasilającego ani urządzenia nie wolno dotykać mokrymi rękami. Mogłoby to spowodować porażenie prądem elektrycznym.
5. Należy zachować szczególną ostrożność, jeżeli w pobliżu urządzenia przebywają dzieci!
6. W celu zapewnienia niezbędnej cyrkulacji powietrza wentylator należy umieścić w odpowiedniej odległości od innych przedmiotów. Nigdy nie należy zakrywać otworów wentylatora!
7. Nie należy korzystać z wentylatora w połączeniu z programatorem, wyłącznikiem czasowym, oddzielnym systemem zdalnego sterowania, ani żadnym innym urządzeniem, które automatycznie włącza wentylator. Mogłoby to wywołać pożar, jeżeli wentylator jest zakryty lub umieszczony w nieodpowiednim miejscu.
8. Nie korzystać z wentylatora w pobliżu źródeł ciepła (piekarnik, kaloryfer itp.).
9. Nie stawiać wentylatora na miękkim podłożu, np. na łóżku, kanapie itp. Musi być umieszczony na równym i stabilnym podłożu.
10. Jeżeli z urządzenia wydobywa się dym lub zapach, należy je natychmiast wyłączyć i zanieść do punktu serwisowego.
11. Urządzenia nie należy włączać ani wyłączać przez wciśnięcie lub wyciągnięcie wtyczki z gniazdka. Najpierw należy wyłączyć urządzenie głównym wyłącznikiem, a dopiero potem wyjąć wtyczkę przewodu zasilającego z gniazdka!
12. Nie należy pozostawiać wentylatora, podłączonego do gniazda zasilania, bez nadzoru. Przed czynnościami konserwacyjnymi należy wyjąć wtyczkę przewodu zasilającego z gniazdka. Nie należy tego robić, pociągając za kabel, ale za wtyczkę.
13. Przewód zasilania nie może dotykać rozgrzanych elementów ani ostrych krawędzi.
14. Nie należy wkładać palców ani żadnych przedmiotów do otworów urządzenia.
15. Korzystać z urządzenia tylko zgodnie z zaleceniami zawartymi w niniejszej instrukcji. Producent nie ponosi odpowiedzialności za szkody powstałe na skutek nieprawidłowego stosowania urządzenia.
16. Urządzenie przeznaczone jest do użytku domowego oraz w podobny sposób, np.:
17. urządzenia w aneksach kuchennych w biurach i pozostałych miejscach pracy,
18. urządzenia stosowane w rolnictwie,
19. urządzenia używane przez gości w hotelach, motelach itp.,

20. urządzenia używane w pensjonatach, oferujących nocleg ze śniadaniem.

21. Urządzenie może być użytkowane przez dzieci od 8 lat oraz osoby o ograniczonych zdolnościach psychofizycznych lub niewystarczającym doświadczeniu, jeżeli są pod nadzorem lub zostały przeszkolone w zakresie bezpiecznej obsługi urządzenia i mają świadomość ew. zagrożeń. Dzieci nie

mogą bawić się urządzeniem. Czyszczenie i konserwację można powierzyć dzieciom wyłącznie pod nadzorem.

Do not immerse in water! – Nie wolno zanurzać w wodzie!

Ostrzeżenie: Aby zapobiec przegrzaniu, nie należy zasłaniać wentylatora. Wentylator nie może być umieszczony bezpośrednio pod gniazdkiem.

MONTAŻ

PL

1. Odkręć nakrętkę mocującą tylną część siatki, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara.
2. Tylną siatkę umieść uchwytem do góry przed przednią częścią osłony silnika. Upewnij się, że śruby osłony silnika są prawidłowo umieszczone w otworach siatki.
3. Nakrętkę mocującą tylną część siatki przykręć do silnika, obracając ją w kierunku zgodnym z ruchem wskazówek zegara.
4. Zdejmij plastikowy ochraniacz z wału silnika.
5. Umieść śmigło na wale silnika, ostrożnie nasuwając je na kolek obrotowy wału silnika.
6. Przykręć nakrętkę mocującą śmigło do wału silnika, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara i dobrze ją dokręć.
7. Przyłoż przednią część siatki do tylnej części. Wóż śrubki w otwory w obręczy i nałów na nie nakrętki. W tej fazie montażu nie dokręcaj całkowicie nakrętek.
8. Złącza siatki przesuń tak, aby właściwie do siebie pasowały.
9. Na koniec dobrze dokręć małe śrubki.

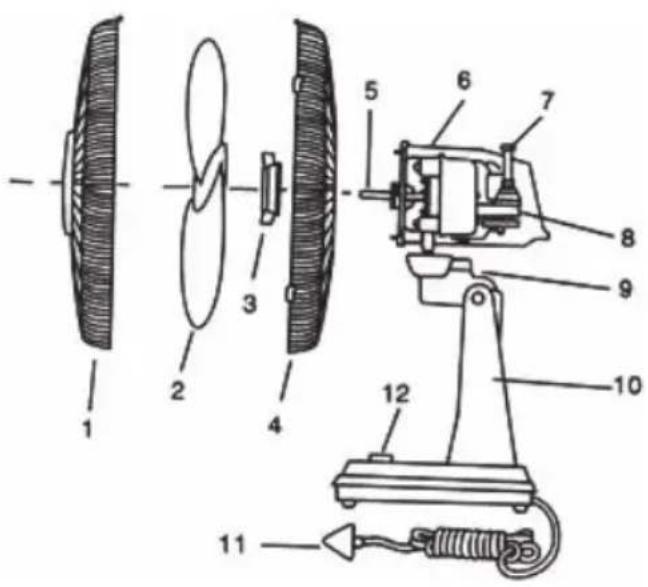

1. Siatka przednia
2. Śmigło
3. Nakrętka mocująca tylną część osłony
4. Siatka tylna
5. Wał silnika
6. Ostona silnika
7. Przełącznik automatycznego obracania
8. Silnik
9. Zestawienie złączy ustawienia w pionie
10. Podstawka
11. Przewód zasilania
12. Przełącznik prędkości (0, 1, 2)

Uwaga: Podczas zmiany prędkości wentylatora możesz zaobserwować zakłócenia radiowe; w przypadku produktów tego typu zjawisko to jest normalne.

OCHRONA PRZED PRZEGRZANIEM

Przy przeciążeniu jednostki napędowej ochrona przed przegrzaniem automatycznie wyłączy wentylator. Należy wówczas zwrócić się do specjalistycznego serwisu.

ZASTOSOWANIE

Wentylator ma 2 prędkości oraz płynnie obracającą się głowicę. Jest cichy, ma niskie zużycie energii, jest niezawodny i bezpieczny, a jednocześnie zapewnia odpowiednią cyrkulację powietrza.

0 - Wentylator jest wyłączony.

1 - Wentylator pracuje na niskiej prędkości.
2 - Wentylator pracuje na wysokiej prędkości.

- Wentylator może obracać się w trakcie pracy.

- Aby wentylator się obracał, wciśnij przycisk automatycznego obracania.

- Aby zatrzymać obracanie się wentylatora, wyjmij przycisk automatycznego obracania.

- Głowicę wentylatora można regulować w pionie. Poluzować nakrętkę ustawienia w pionie, wybrać odpowiedni kąt i dokręcić nakrętkę.

CZYSZCZENIE I KONSERWACJA

1. Przed czyszczeniem należy wyłączyć wentylator i wyjąć wtyczkę przewodu zasilającego z gniazdka.
2. Plastikowe elementy przetrzeć szmatką lub gąbką, zamoczona w wodzie z mydłem. Następnie wytrzeć do sucha. Nie wolno zanurzać urządzenia w wodzie.
3. Demontując wentylator, wykonać czynności montażowe w odwrotnej kolejności.
   Zalecamy zachowanie opakowania na wypadek transportu lub w celu przechowywania urządzenia.

DANE TECHNICZNE

Średnica 23 cm

Napięcie nominalne: 230 V\~ 50 Hz

Moc nominalna: 30 W

Poziom hałasu: 60 dB

EKSPLOATACJA I USUWANIE ODPADÓW

Papier służący do owinięcia i tektura falista – przekazać na wysypisko śmieci. Folia opakowaniowa, torby PE, elementy z plastiku – wrzucić do pojemników z plastikiem do recyklingu.

USUWANIE PRODUKTÓW PO ZAKOŃCZENIU EKSPLOATACJI

Usuwanie zużytego sprzętu elektrycznego i elektronicznego (dotyczy krajów członkowskich UE i innych krajów europejskich z wprowadzonym systemem zbiórki odpadów)

Przedstawiony symbol na produkcie lub opakowaniu oznacza, że produkt nie może być zaliczany do odpadów komunalnych. Należy go przekazać do odpowiedniego punktu zajmującego się recyklingiem sprzętu elektrycznego i elektronicznego. Prawidłowy recykling produktu zabiega negatywnym konsekwencjom dla zdrowia ludzkiego i środowiska naturalnego.

Recykling przyczynia się do zachowania surowców naturalnych. W celu uzyskania dalszych informacji o recyklingu tego produktu należy się skontaktować z lokalnymi władzami, krajową organizacją zajmującą się przetwarzaniem odpadów lub sklepem, który sprzedaż produkt.

Produkt spełnia wymagania dyrektyw UE w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa urządzeń elektrycznych.

08/05

Instrukcja obsługi jest dostępna na stronie internetowej www.ecg-electro.eu.

Zastrzegamy sobie prawo do zmiany tekstu i parametrów technicznych.
