Termék típusa	Asztali / íróasztali ventilátor
Ventilátor átmérője	23 cm
Feszültség	230 V ~ 50 Hz
Teljesítményfelvétel	30 W
Zajszint	60 dB
Sebességbeállítások	2 (alacsony, magas)
Lengés	Igen, nyomógombos vezérléssel
Állítható dőlésszög	Igen, függőleges beállító anyával
Biztonsági védelem	Túlmelegedés elleni védelem (automatikus kikapcsolás)
Tápkábel hossza	Kb. 1,5 m (becsült)
Anyag	Műanyag ház, fém rács
Összeszerelés szükséges	Igen, hátulsó rács, lapát, elülső rács
Tisztítás	Nedves ruhával törölje; ne merítse vízbe
Használati hely	Beltéri, háztartási használatra
Tanúsítványok	CE (EU megfelelőség)
Garancia	A viszonteladónál vagy a gyártónál

Gyakran ismételt kérdések - FT 23a ECG

Hogyan szereljem össze az FT 23a ventilátort?

Kövesse a telepítési lépéseket: rögzítse a hátsó rácsot a motorházhoz az anyával, csúsztassa a ventilátorlapátot a tengelyre, rögzítse a lapátanyával, majd rögzítse az első rácsot és húzza meg a csavarokat. Győződjön meg arról, hogy minden alkatrész szorosan meg van húzva használat előtt.

Hogyan tisztítsam a ventilátort?

Tisztítás előtt mindig húzza ki a ventilátort. Használjon puha ruhát vagy szivacsot, amelyet enyhe szappanos vízzel nedvesített meg a műanyag részek letörléséhez. Ne merítse a ventilátort vízbe. A következő használat előtt alaposan szárítsa meg.

Használhatom a ventilátort kültéren?

Nem, az FT 23a csak beltéri háztartási használatra készült. Ne tegye ki nedvességnek vagy esőnek az áramütés elkerülése érdekében.

Hogyan aktiváljam a lengés funkciót?

A lengés elindításához nyomja le a lengés gombot. A leállításhoz húzza fel a gombot. Ez a ventilátor fejét balra és jobbra forgatja.

Mik a sebességbeállítások?

A ventilátor 2 sebességű. Használja a sebességszabályozó kapcsolót: 0 = kikapcsolva, 1 = alacsony sebesség, 2 = magas sebesség. Sebességváltáskor rádióinterferencia léphet fel; ez normális.

Mit csinál a túlmelegedés elleni védelem?

Ha a motor túlmelegszik, a ventilátor automatikusan kikapcsol. Ha ez történik, húzza ki a ventilátort, és hagyja lehűlni. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot egy szakszervizzel.

Beállíthatom a ventilátor szögét?

Igen, lazítsa meg a függőleges beállító anyát, döntse a ventilátor fejét a kívánt szögbe, majd húzza meg újra az anyát.

Zajos a ventilátor?

A zajszint 60 dB, ami egy normál beszélgetéshez vagy háttérzenéhez hasonlítható. Viszonylag csendes egy ilyen méretű ventilátorhoz képest.

Mit tegyek, ha a ventilátor leáll?

Először ellenőrizze a tápcsatlakozást, és győződjön meg arról, hogy az aljzat áram alatt van. Ha a ventilátor továbbra sem működik, a túlmelegedés elleni védelem lehetett. Húzza ki, várja meg, amíg lehűl, majd próbálja újra. Ha a problémák továbbra is fennállnak, vegye fel a kapcsolatot egy szervizzel.

Hogyan ártalmatlanítsam a ventilátort élettartama végén?

Ne dobja a háztartási hulladékba. Vigye el egy elektromos és elektronikus berendezések újrahasznosító központjába. Ez segít megelőzni a környezet és az emberi egészség károsodását.

HASZNÁLATI ÚTMUTATÓ FT 23a ECG

Olvassa el fi gyelmesen, és jól órizze meg!

Figyelem! Ezen útmutatóban felsorolt biztonsági intézkedések és utasítások nem terjednek ki minden lehetséges feltételre és helyzetre, amelyek bekövetkezhetnek. A felhasználónak tudatában kell lennie azzal, hogy egyetlen termékbe sem lehet beépíteni a felhasználótól elvárható elővigyázatosságot és gondosságot. Ezekről a készüléket használó és kezelő felhasználóknak kell gondoskodniuk. Nem vállalunk felelősséget a készülék szállítása, helytelen használata, feszültségingadozás vagy a berendezés vagy annak bármely részének módosítása miatt fellépő károkért.

Ahhoz, hogy a tüzveszély vagy áramütéses baleset veszélye elkerülhető legyen, az elektromos berendezések használata során be kell tartani az alapvető intézkedéseket, az alábbiakat beleértve:

1. Ellenőrizze le, hogy a rendelkezésre álló áramkör feszültsége megfelel a készülék gyári adattábláján olvasható adatnak, és a konnektor előírásszerűen földelt. A hálózati konnektor feleljen meg a hatályos biztonsági előírásoknak.
2. Hogyha a bevezető vezeték megsérült, a berendezést ne használja. Minden javítást, ideértve a tápvezeték cseréjétis, bízzon szakszervizre! Ne szerelje le a készülék védőburkolatát, áramütés veszélye!
3. A berendezést óvja a vízzel vagy más folyadékkal való közvetlen érintkezéstől, nehogy áramütést szenvedjen.
4. A termék kizárólag háztartási használatra készül! Soha ne használja a ventilátort a szabadban vagy nedves környezetben, és soha ne érintse meg a tápkábelt és a készüléket se nedves kézzel. Áramütés érheti.
5. Szenteljen fokozott figyelmet a ventilátor használatának, ha gyermekek közelében használja.
6. A ventilátort úgy állítsa fel, hogy biztosított legyen a helyes működéséhez szükséges szabad légáramlás. A ventilátor nyílásait sose takarja le!
7. Ezt a ventilátort ne használja programozóval, időkapcsolóval, önálló vagy távvezérlő rendszerrel vagy bármely más olyan berendezéssel, ami automatikusan bekapcsolja a ventilátort, mivel tűzveszély fenyeget, ha a ventilátor be van takarva vagy helytelenül van elhelyezve.
8. Ne használja ezt a ventilátort az olyan helyek közvetlen közelében, ahol höforrás van (tűzhely, fűtés, stb. közelében).
9. A ventilátort ne helyezze puha felületre, mint az ágy, heverő, stb. Stabil és egyenes felületre kell helyezni.
10. Ha a berendezésből szokatlan búz vagy füst árad, azonnal kapcsolja le a hálózatról és a berendezést vigye el szervizbe.
11. A berendezést nem szabad a tápvezeték dugójának aljzatból való kihúzásával kikapcsolni vagy benyomásával bekapcsolni. A ventilátort előbb mindig kapcsolja ki a főkapcsolóval, utána kihúzhatja a tápkábel villásdugóját a fali aljzatból.
12. Lehetőleg soha ne hagyja az áram alá helyezett ventilátort felügyelet nélkül. A készülék tisztítása és karbantartása előtt a hálózati vezetéket húzza ki a konnektorból. Soha ne húzza ki a kábelnél fogva a villásdugót a csatlakozóaljból. A művelethez fogja meg a csatlakozódugót.
13. A tápkábel nem érhet hozzá forró részekhez, és ne vezesse éles éleken át.
14. A ventilátor nyílásaiba ne hatoljon ujjával vagy tárgyak segítségével.
15. A ventilátort kizárólag a jelen használati útmutatóban ismertetett utasításokkal összhangban használja. A gyártó nem felel a készülék helytelen használata miatt felmerülő károkért.
16. Ez a fogyasztó háztartásban és hasonló környezetben való használatra készült, mint amilyenek:
17. konyhasarkok üzletekben, irodákban és más munkahelyeken
18. a mezőgazdaságban használt fogyasztók
19. a vendégek által szállodákban, motelekben és más szálláshelyeken a vendégek által használt fogyasztók
20. a reggelit is nyújtó szálláshelyeken használt fogyasztók
21. A készüléket 8 évnél idősebb gyerekek, idős, testi és szellemi fogyatékos személyek, illetve a készülék használatát nem ismerő és hasonló készülék üzemeltetéseinek a tapasztalataival nem rendelkező személyek csak a készülék használati utasítását ismerő és a készülék használatáért felelősséget vállaló

személy felügyelete mellett használhatják. A készülék nem játék, azzal gyerekek nem játszhatnak. A készüléket gyerekek csak felnőtt személy felügyelete mellett tisztíthatják.

Do not immerse in water! – Vízbe mártani tilos!

Figyelmeztetés: A túlmelegedés megelőzése érdekében ne takarja le a ventilátort. A ventilátort nem szabad közvetlenül az aljzat alá helyezni.

TELEPÍTÉS

1. A hátsó rács felfogató csavarját csavarja le az órajárással ellentétes forgatással.
2. A hátsó rácsot helyezze a motor elülső borítójával szemben, fogantyúval felfelé. Ellenőrizze, hogy a motor vezető csapjai megfelelően be vannak tolva a rács nyílásaiba.
3. A hátsó rács felfogató anyáját erősen csavarozza rá a motorra az órajárással megegyező irányban.
4. A motor tengelyéről vegye le a műanyag védőt.
5. A ventilátor lapátot helyezze a motorra úgy, hogy óvatosan feltolja a motor tengelyének vezetőszegére.
6. A ventilátor lapát motor tengelyére történő felfogatásához csavarja az anyát az órajárással ellentétes irányban és szorítsa meg.
7. Az elülső rácsot tegye a hátsó rácshoz. A keret nyílásaiba helyezze be a csavarokat és ezekre rögzítse az anyákat. A szerelés ezen fázisában ne szorítsa meg teljesen az anyákat.
8. A rács kapcsait tolja el úgy, hogy illeszkedjenek egymásba.
9. Végül szorítsa meg a kis csavarokat.

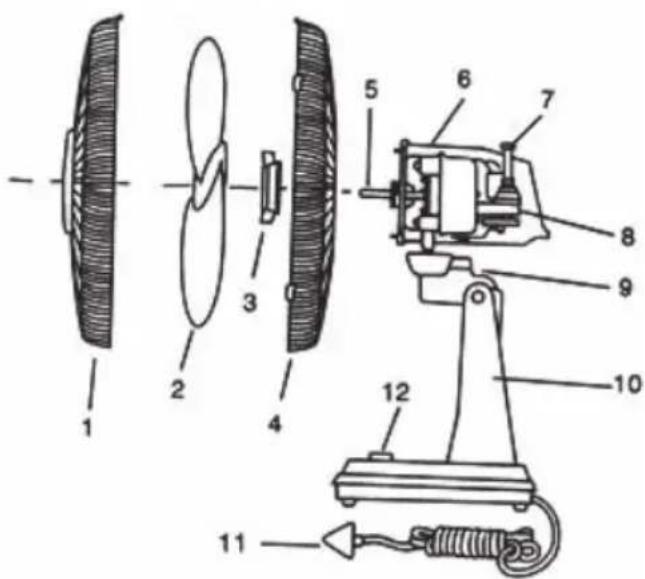

1. Elülső rács
2. Ventilátor lapát
3. Felfogató anya a hátsó borítóhoz
4. Hátsó rács
5. Motor tengely
6. Motor borító
7. Az automatikus forgás vezérlője
8. Motor
9. A függőleges beállító csukló összeállítása
10. Talp
11. Tápkábel
12. Sebesség kapcsoló (0, 1, 2)

Megjegyzés: A ventilátor sebesség-kapcsolása a rádiót zavarhatja, ez a jelenség a terméknél megszokott.

HÖVÉDELEM

Ha a meghajtó egység túl lenne terhelve, aktiválódik a hővédelem, amely a ventilátort automatikusan kikapcsolja. Az ilyen esetben forduljon szakszervizhez.

HASZNÁLAT

A ventilátor 2 sebességszinten dolgozik, a forgófej folyamatos forgást biztosít. Csendes, kis energia fogyasztással, megbízható és biztonságos, és egyúttal effektív légáramlást nyújt.

0 - A ventilátor kikapcsolva.
1 - A ventilátor alacsony sebességen működik.
2 - A ventilátor magas sebességen működik.

• A ventilátor működés közben foroghat.

• Ha azt kívánja hogy a ventilátor fej forogjon, nyomja meg az automatikus forgás vezérlőt.
• Ha a ventilátor fejet meg akarja állítani, az automatikus forgás vezérlőt húzza ki.
• A ventilátor fej fel- és lefelé irányba állítható. Lazítsa meg a függőleges beállító anyát, a ventilátort állítsa a kívánt szögbe, és az anyát ismét szorítsa meg.

TISZTÍTÁS ÉS KARBANTARTÁS

1. Tisztítás előtt a ventilátort ki kell kapcsolni és a tápvezeték dugóját húzza ki az aljzatból.
2. A műanyag részeket törölje meg törlő kendővel vagy szappanos oldatba mártott nedves szivaccsal. Ezután törölje szárazra. A ventilátort vízbe meríteni tilos!
3. A ventilátor szétszerelése során haladjon fordított sorrendben mint a szereléskor.

A csomagoló dobozokat őrizze meg a ventilátor későbbi szállítására vagy tárolására.

MÜSZAKI ADATOK

Átmérő 23 cm

Névleges feszültség: 230 V\~ 50 Hz

Névleges teljesítményfelvétel: 30 W

Zajszint: 60 dB

HULLADÉKFELHASZNÁLÁS ÉS MEGSEMMISÍTÉS

A csomagolópapírt és hullámpapírt adja le hulladékgyűjtő telepen. Csomagolófólia, PE zacskók, műanyag alkatrészek – műanyaggyűjtő szelektív hulladéktároló edénybe.

ÉLETTARTAM LEJÁRTÁT KÖVETŐ MEGSEMMISÍTÉS

Használt elektromos és elektronikus készülékek megsemmisítése (érvényes az EU tagállamokban és számos szelektív hulladékgyűjtést végző európai országban)

Ez a terméken vagy csomagolásán található jelzés azt mutatja, hogy a terméket tilos standard háztartási hulladékként megsemmisíteni. A terméket elektromos és elektronikus berendezések újrahasznosítására szakosodott hulladékgyűjtő telepen adja le. A termék helyes megsemmisítésével megelőzi, hogy káros hatást fejtsen ki az emberi egészségre és környezetünkre. Az anyagok újrahasznosítása kíméli a természetes forrásainkat. A termék újrahasznosításával kapcsolatosan bővebb információkat a helyi önkormányzattól, a háztartási hulladékot feldolgozó szervezettől, vagy a termék forgalmazójától kérhet.

Ez a termék megfelel a kisfeszültségű berendezések biztonságára és az elektromágneses kompatibilitásra vonatkozó EU irányelveknek.

08/05

A készülék használati útmutatója a www.ecg-electro.eu oldalon található.

A szöveg és a műszaki paraméterek megváltoztatásának a joga fenntartva.
