FT 30 - Ventilátor ECG - Ingyenes használati útmutató

Terméktípus	Asztali ventilátor
Márka	ECG
Modell	FT 30
Ventilátor átmérője	30 cm
Névleges feszültség	230 V~ 50 Hz
Névleges bemeneti teljesítmény	40 W
Zajszint	63 dB
Sebességfokozatok száma	3 (alacsony, közepes, magas)
Oszcilláció	Igen, automatikus forgásszabályozással
Légáramlás irányának beállítása	Függőleges döntés függőleges beállító anyával
Alaptípus	Formázott alap csavarokkal
Anyag	Műanyag
Szín	Fehér
Védelmi osztály	IPX0 (nem vízálló)
Túlmelegedés elleni védelem	Igen, automatikus leállás
Tápkábel hossza	Körülbelül 1,5 m (becsült)
Nettó tömeg	Körülbelül 2,5 kg (becsült)
Méretek (magasság x szélesség x mélység)	Körülbelül 35 x 30 x 30 cm (becsült)
Ajánlott szobaméret	Akár 15 m² (becsült)
Tisztítási utasítások	Törölje le nedves ruhával; ne merítse vízbe

Gyakran ismételt kérdések - FT 30 ECG

Hogyan szereljem össze az ECG FT 30 ventilátort?

Rögzítse a hátsó rácsot a motorra, majd a légcsavart, végül az első rácsot. Szerelje fel a formázott alapot a mellékelt csavarokkal. A részletes lépésekért lásd a kézikönyvet.

Használhatom ezt a ventilátort a szabadban?

Nem, az FT 30 csak beltéri háztartási használatra tervezték. Ne tegye ki víznek vagy nedvességnek.

Hogyan változtassam meg a ventilátor sebességét?

Használja a ventilátoron lévő sebességszabályozó gombot. Beállítások: 0 (ki), 1 (alacsony), 2 (közepes), 3 (magas).

Oszcillál a ventilátor?

Igen, nyomja le az automatikus forgásszabályozót az oszcilláció engedélyezéséhez, húzza fel a leállításhoz.

Hogyan állítsam be a ventilátorfej dőlésszögét?

Lazítsa meg a függőleges beállító anyát, állítsa be a szöget, majd húzza meg újra az anyát.

Mit tegyek, ha a ventilátor túlmelegszik?

A ventilátor hővédővel rendelkezik, amely automatikusan kikapcsolja. Húzza ki a csatlakozót, hagyja lehűlni, majd ha a probléma továbbra is fennáll, lépjen kapcsolatba egy szervizközponttal.

Hogyan tisztítsam a ventilátort?

Kapcsolja ki és húzza ki a ventilátort. Törölje le a műanyag részeket nedves ruhával és enyhe szappannal. Ne merítse vízbe.

Használhatok hosszabbítót?

Javasoljuk, hogy a ventilátort közvetlenül a fali aljzatba csatlakoztassa. Szükség esetén használjon legalább 40 W-ra méretezett hosszabbítót.

A ventilátor alkalmas gyermekek számára?

8 éves és idősebb gyermekek felügyelet mellett használhatják. Ne engedje, hogy gyermekek felügyelet nélkül tisztítsák vagy karbantartsák a ventilátort.

Hol találom a kézikönyvet?

A kézikönyv ingyenesen letölthető a www.ecg-electro.eu vagy a notice-facile.com oldalról.

HASZNÁLATI ÚTMUTATÓ FT 30 ECG

Olvassa el fi gyelmesen, és jól órizze meg!

Figyelem! Ezen útmutatóban felsorolt biztonsági intézkedések és utasítások nem terjednek ki minden lehetséges feltételre és helyzetre, amelyek bekövetkezhetnek. A felhasználónak tudatában kell lennie azzal, hogy egyetlen termékbe sem lehet beépíteni a felhasználótól elvárható elővigyázatosságot és gondosságot. Ezekről a készüléket használó és kezelő felhasználóknak kell gondoskodniuk. Nem vállalunk felelősséget a készülék szállítása, helytelen használata, feszültségingadozás vagy a berendezés vagy annak bármely részének módosítása miatt fellépő károkért.

Ahhoz, hogy a tüzveszély vagy áramütéses baleset veszélye elkerülhető legyen, az elektromos berendezések használata során be kell tartani az alapvető intézkedéseket, az alábbiakat beleértve:

1. Ellenőrizze le, hogy a rendelkezésre álló áramkör feszültsége megfelel a készülék gyári adattábláján olvasható adatnak, és a konnektor előírásszerűen földelt. A hálózati konnektor feleljen meg a hatályos biztonsági előírásoknak.
2. Hogyha a bevezető vezeték megsérült, a berendezést ne használja. Minden javítást, ideértve a tápvezeték cseréjétis, bízzon szakszervizre! Ne szerelje le a készülék védőburkolatát, áramütés veszélye!
3. A berendezést óvja a vízzel vagy más folyadékkal való közvetlen érintkezéstől, nehogy áramütést szenvedjen.
4. A termék kizárólag háztartási használatra készül! Soha ne használja a ventilátort a szabadban vagy nedves környezetben, és soha ne érintse meg a tápkábelt és a készüléket se nedves kézzel. Áramütés érheti.
5. Szenteljen fokozott figyelmet a ventilátor használatának, ha gyermekek közelében használja.
6. A ventilátort úgy állítsa fel, hogy biztosított legyen a helyes működéséhez szükséges szabad légáramlás. A ventilátor nyílásait sose takarja le!
7. Ezt a ventilátort ne használja programozóval, időkapcsolóval, önálló vagy távvezérlő rendszerrel vagy bármely más olyan berendezéssel, ami automatikusan bekapcsolja a ventilátort, mivel túzveszély fenyeget, ha a ventilátor be van takarva vagy helytelenül van elhelyezve.
8. Ne használja ezt a ventilátort az olyan helyek közvetlen közelében, ahol höforrás van (tűzhely, fűtés, stb. közelében).
9. A ventilátort ne helyezze puha felületre, mint az ágy, heverő, stb. Stabil és egyenes felületre kell helyezni.
10. Ha a berendezésből szokatlan bűz vagy füst árad, azonnal kapcsolja le a hálózatról és a berendezést vigye el szervizbe.
11. A berendezést nem szabad a tápvezeték dugójának aljzatból való kihúzásával kikapcsolni vagy benyomásával bekapcsolni. A ventilátort előbb mindig kapcsolja ki a főkapcsolóval, utána kihúzhatja a tápkábel villásdugóját a fali aljzatból.
12. Lehetőleg soha ne hagyja az áram alá helyezett ventilátort felügyelet nélkül. A készülék tisztítása és karbantartása előtt a hálózati vezetéket húzza ki a konnektorból. Soha ne húzza ki a kábelnél fogva a villásdugót a csatlakozóaljból. A művelethez fogja meg a csatlakozódugót.
13. A tápkábel nem érhet hozzá forró részekhez, és ne vezesse éles éleken át.
14. A ventilátor nyílásaiba ne hatoljon ujjával vagy tárgyak segítségével.
15. A ventilátort kizárólag a jelen használati útmutatóban ismertetett utasításokkal összhangban használja. A gyártó nem felel a készülék helytelen használata miatt felmerülő károkért.
16. Ez a fogyasztó háztartásban és hasonló környezetben való használatra készült, mint amilyenek:
17. konyhasarkok üzletekben, irodákban és más munkahelyeken
18. a mezőgazdaságban használt fogyasztók
19. a vendégek által szállodákban, motelekben és más szálláshelyeken a vendégek által használt fogyasztók
20. a reggelit is nyújtó szálláshelyeken használt fogyasztók
21. A készüléket 8 évnél idősebb gyerekek, idős, testi és szellemi fogyatékos személyek, illetve a készülék használatát nem ismerő és hasonló készülék üzemeltetéseinek a tapasztalataival nem rendelkező személyek csak a készülék használati utasítását ismerő és a készülék használatáért felelősséget vállaló

személy felügyelete mellett használhatják. A készülék nem játék, azzal gyerekek nem játszhatnak. A készüléket gyerekek csak felnőtt személy felügyelete mellett tisztíthatják.

Do not immerse in water! – Vízbe mártani tilos!

Figyelmeztetés: A túlmelegedés megelőzése érdekében ne takarja le a ventilátort. A ventilátort nem szabad közvetlenül az aljzat alá helyezni.

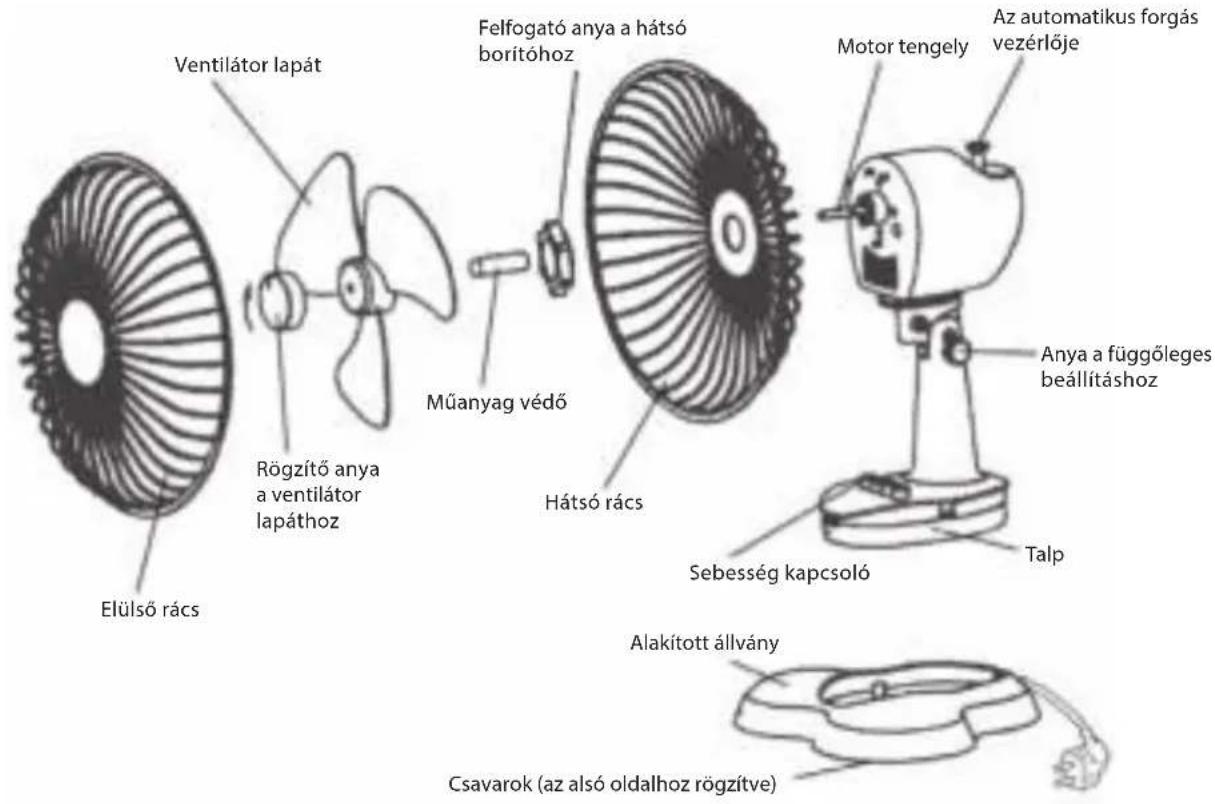

TELEPÍTÉS

1. A motor tengelyéről csavarja le a ventilátor lapát rögzítő anyát az órajárással megegyező irányban.
2. Majd a hátsó rács felfogató csavarját csavarja le az órajárással ellentétes forgatással.
3. A hátsó rácsot helyezze a motor elülső borítójával szemben, fogantyúval felfelé. Ellenőrizze, hogy a motor vezető csapjai megfelelően be vannak tolva a rács nyílásaiba.
4. A hátsó rács felfogató anyáját erősen csavarozza rá a motorra az órajárással megegyező irányban.
5. A motor tengelyéről vegye le a műanyag védőt.
6. A ventilátor lapátot helyezze a motorra úgy, hogy óvatosan feltolja a motor tengelyének vezetőszegére.
7. A ventilátor lapát motor tengelyére történő felfogatásához csavarja az anyát az órajárással ellentétes irányban és szorítsa meg.
8. Az elülső rácsot tegye a hátsó rácshoz. A keret nyílásaiba helyezze be a csavarokat és ezekre rögzítse az anyákat. A szerelés ezen fázisában ne szorítsa meg teljesen az anyákat.
9. A rács kapcsait tolja el úgy, hogy illeszkedjenek egymásba.
10. Végül szorítsa meg a kis csavarokat.

Megjegyzés: A ventilátor sebesség-kapcsolása a rádiót zavarhatja, ez a jelenség a terméknél megszokott.

Az állvány szerelése

Ezt a ventilátort alakított állvánnyal szállítjuk, amelyet a ventilátor működésbe hozása előtt fel kell szerelni. Az alakított állványt 3 csavarral szállítjuk (kis tasakban, ami az alakított állvány alsó részéhez vannak ragasztva). A tasakot a csavarokkal vegye le és az állványt helyezze a talpazat kapcsaira, majd ezeket kattintsa be. Ellenőrizze, hogy az alakított talpazatot a kapcsok rögzítik a ventilátor talpazathoz, és a talpazat közepében levő nyílásokba csavarozza be a 3 csavart. A csavarokat ne szorítsa meg túl nagy erővel.

HŐVÉDELEM

Ha a meghajtó egység túl lenne terhelve, aktiválódik a hővédelem, amely a ventilátort automatikusan kikapcsolja. Az ilyen esetben forduljon szakszervizhez.

HASZNÁLAT

A ventilátor 3 sebességszinten dolgozik, a forgófej folyamatos forgást biztosít. Csendes, kis energia fogyasztással, megbízható és biztonságos, és egyúttal eff ektív légáramlást nyújt.

0 - A ventilátor ki van kapcsolva.

1 - A ventilátor alacsony sebességen működik.
2 - A ventilátor közepes sebességen működik.
3 - A ventilátor magas sebességen működik.

• A ventilátor működés közben foroghat.
• Ha azt kívánja hogy a ventilátor fej forogjon, nyomja meg az automatikus forgás vezérlőt.
• Ha a ventilátor fejet meg akarja állítani, az automatikus forgás vezérlőt húzza ki.
• A ventilátor fej fel- és lefelé irányba állítható. Lazítsa meg a függőleges beállító anyát, a ventilátort állítsa a kívánt szögbe, és az anyát ismét szorítsa meg.

TISZTÍTÁS ÉS KARBANTARTÁS

1. Tisztítás előtt a ventilátort ki kell kapcsolni és a tápvezeték dugóját húzza ki az aljzatból.
2. A műanyag részeket törölje meg törlő kendővel vagy szappanos oldatba mártott nedves szivaccsal. Ezután törölje szárazra. A ventilátort vízbe meríteni tilos!
3. A ventilátor szétszerelése során haladjon fordított sorrendben mint a szereléskor.

A csomagoló dobozokat őrizze meg a ventilátor későbbi szállítására vagy tárolására.

MÜSZAKI ADATOK

Átmérő 30 cm

Névleges feszültség: 230 V\~ 50 Hz

Névleges teljesítményfelvétel: 40 W

Zajszint: 63 dB

HULLADÉKFELHASZNÁLÁS ÉS MEGSEMMISÍTÉS

A csomagolópapírt és hullámpapírt adja le hulladékgyűjtő telepen. Csomagolófólia, PE zacskók, műanyag alkatrészek – műanyaggyűjtő szelektív hulladéktároló edénybe.

ÉLETTARTAM LEJÁRTÁT KÖVETŐ MEGSEMMISÍTÉS

Használt elektromos és elektronikus készülékek megsemmisítése (érvényes az EU tagállamokban és számos szelektív hulladékgyűjtést végző európai országban)

Ez a terméken vagy csomagolásán található jelzés azt mutatja, hogy a terméket tilos standard háztartási hulladékként megsemmisíteni. A terméket elektromos és elektronikus berendezések újrahasznosítására szakosodott hulladékgyűjtő telepen adja le. A termék helyes megsemmisítésével megelőzi, hogy káros hatást fejtsen ki az emberi egészségre és környezetünkre. Az anyagok újrahasznosítása kíméli a természetes forrásainkat. A termék újrahasznosításával kapcsolatosan bővebb információkat a helyi önkormányzattól, a háztartási hulladékot feldolgozó szervezettől, vagy a termék forgalmazójától kérhet.

Ez a termék megfelel a kisfeszültségű berendezések biztonságára és az elektromágneses kompatibilitásra vonatkozó EU irányelveknek.

08/05

A készülék használati útmutatója a www.ecg-electro.eu oldalon található.

A szöveg és a műszaki paraméterek megváltoztatásának a joga fenntartva.
