FT 30 - Ventilátor ECG - Bezplatný návod k obsluze

Typ výrobku	Stolní ventilátor
Značka	ECG
Model	FT 30
Průměr ventilátoru	30 cm
Jmenovité napětí	230 V~ 50 Hz
Jmenovitý příkon	40 W
Hladina hluku	63 dB
Počet rychlostí	3 (nízká, střední, vysoká)
Oscilace	Ano, s automatickou regulací otáčení
Nastavení směru proudění vzduchu	Vertikální náklon pomocí vertikálního stavěcího šroubu
Typ základny	Tvarovaná základna se šrouby
Materiál	Plast
Barva	Bílá
Třída ochrany	IPX0 (není vodotěsný)
Ochrana proti přehřátí	Ano, automatické vypnutí
Délka napájecího kabelu	Přibližně 1,5 m (odhad)
Hmotnost	Přibližně 2,5 kg (odhad)
Rozměry (výška x šířka x hloubka)	Přibližně 35 x 30 x 30 cm (odhad)
Doporučená velikost místnosti	Až 15 m² (odhad)
Pokyny pro čištění	Otřete vlhkým hadříkem; neponořujte

Často kladené otázky - FT 30 ECG

Jak sestavit ventilátor ECG FT 30?

Připevněte zadní mřížku k motoru, poté vrtuli, poté přední mřížku. Nainstalujte tvarovanou základnu pomocí přiložených šroubů. Podrobné kroky naleznete v příručce.

Mohu tento ventilátor používat venku?

Ne, FT 30 je určen pouze pro vnitřní domácí použití. Nevystavujte vodě ani vlhkosti.

Jak změním rychlost ventilátoru?

Použijte knoflík regulace rychlosti na ventilátoru. Nastavení: 0 (vypnuto), 1 (nízká), 2 (střední), 3 (vysoká).

Ventilátor osciluje?

Ano, stisknutím dolů zapnete automatické otáčení, vytáhnutím nahoru zastavíte.

Jak upravím náklon hlavy ventilátoru?

Povolte vertikální stavěcí matici, nastavte úhel a poté matici znovu utáhněte.

Co mám dělat, když se ventilátor přehřeje?

Ventilátor má tepelnou ochranu, která jej automaticky vypne. Odpojte ze zásuvky a nechte vychladnout, pokud problém přetrvává, kontaktujte servis.

Jak vyčistím ventilátor?

Vypněte a odpojte ventilátor. Otřete plastové části vlhkým hadříkem s jemným mýdlem. Neponořujte do vody.

Mohu použít prodlužovací kabel?

Doporučuje se zapojit ventilátor přímo do zásuvky. V případě potřeby použijte prodlužovací kabel dimenzovaný alespoň na 40 W.

Je ventilátor vhodný pro děti?

Děti od 8 let jej mohou používat pod dohledem. Nedovolte dětem čistit nebo udržovat ventilátor bez dozoru.

Kde najdu manuál?

Manuál je k dispozici ke stažení zdarma na www.ecg-electro.eu nebo na notice-facile.com.

NÁVOD K OBSLUZE FT 30 ECG

Čtěte pozorně a uschovejte pro budoucí potřebu!

CZ

Varování: Bezpečnostní opatření a pokyny uvedené v tomto návodu nezahrnují všechny možné podmínky a situace, ke kterým může dojít. Uživatel musí pochopit, že faktorem, který nelze zabudovat do žádného z výrobků, je zdravý rozum, opatrnost a péče. Tyto faktory tedy musí být zajištěny uživatelem/uživateli používajícími a obsluhujícími toto zařízení. Neodpovídáme za škody způsobené během přepravy, nesprávným používáním, kolísáním napětí nebo změnou či úpravou jakékoliv části zařízení.

Aby nedošlo ke vzniku požáru nebo k úrazu elektrickým proudem, měla by být při používání elektrických zařízení vždy dodržována základní opatření, včetně těch následujících:

1. Ujistěte se, že napětí ve vaší zásuvce odpovídá napětí uvedenému na štítku zařízení a že je zásuvka řádně uzemněná. Zásuvka musí být instalována podle platných bezpečnostních předpisů.
2. Nikdy přístroj nepoužívejte, pokud je přívodní kabel poškozen. Veškeré opravy včetně výměny napájecího přívodu svěřte odbornému servisu! Nedemontujte ochranné kryty zařízení, hrozí nebezpečí úrazu elektrickým proudem!
3. Chraňte přístroj před přímým kontaktem s vodou a jinými tekutinami, aby nedošlo k případnému úrazu elektrickým proudem.
4. Výrobek je určen pouze k domácímu použití! Nepoužívejte ventilátor venku nebo ve vlhkém prostředí, ani se nedotýkejte přívodního kabelu nebo přístroje mokrýma rukama. Hrozí nebezpečí úrazu elektrickým proudem.
5. Dbejte zvýšené pozornosti, pokud používáte ventilátor v blízkosti dětí!
6. Ventilátor umístěte mimo dosah ostatních předmětů tak, aby byla zajištěna volná cirkulace vzduchu potřebná k jeho správné činnosti. Otvory ventilátoru nikdy nezakrývejte!
7. Nepoužívejte tento ventilátor s programátorem, časovým spínačem, samostatným systémem dálkového ovládání nebo s jakýmkoliv jiným zařízením, které automaticky spíná ventilátor, protože existuje nebezpečí vzniku požáru, pokud je ventilátor zakrytý nebo nesprávně umístěný.
8. Nepoužívejte tento ventilátor v bezprostřední blízkosti míst, kde se shromažđuje teplo (poblíž sporáku, topení apod.).
9. Ventilátor nikdy nepokládejte na měkké plochy, jako je postel, pohovka apod. Musí být umístěn na stabilním a rovném povrchu.
10. Pokud se z přístroje line neobvyklý zápach nebo kouř, okamžitě jej odpojte a navštivte s přístrojem servisní středisko.
11. Přístroj nezapínejte a nevypínejte zasunutím nebo vytážením vidlice napájecího přívodu. Vždy nejprve vypněte ventilátor hlavním vypínačem, poté můžete přívodní kabel vytáhnout ze síťové zásuvky!
12. Doporučujeme nenechávat ventilátor se zasunutým přívodním kabelem v zásuvce bez dozoru. Před údržbou vytáhněte přívodní kabel ze síťové zásuvky. Vidlici nevytahujte ze zásuvky taháním za kabel. Kabel odpojte ze zásuvky uchopením za vidlici.
13. Přívodní kabel se nesmí dotýkat horkých částí ani vést přes ostré hrany.
14. Do otvorů ventilátoru nestrkejte prsty nebo jiné předměty.
15. Používejte ventilátor pouze v souladu s pokyny uvedenými v tomto návodu. Výrobce neodpovídá za škody způsobené nesprávným použitím tohoto zařízení.
16. Tento spotřebič je určen pro použití v domácnosti a podobných prostorech, jako jsou:
17. kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích
18. spotřebiče používané v zemědělství
19. spotřebiče používané hosty v hotelích, motelech a jiných obytných oblastech
20. spotřebiče používané v podnicích zajištujících nocleh se snídání
21. Tento spotřebič mohou používat děti ve věku 8 let a starší a osoby se sníženými fyzickými či mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo byly poučeny o používání spotřebiče bezpečným způsobem a rozumí případným nebezpečím. Děti si se spotřebičem nesmějí hrát. Čištění a údržbu prováděnou uživatelem nesmějí provádět děti bez dozoru.

Výstraha: Aby se zabránilo přehřátí, nezakrývejte ventilátor. Ventilátor nesmí být umístěn těsně pod zásuvkou.

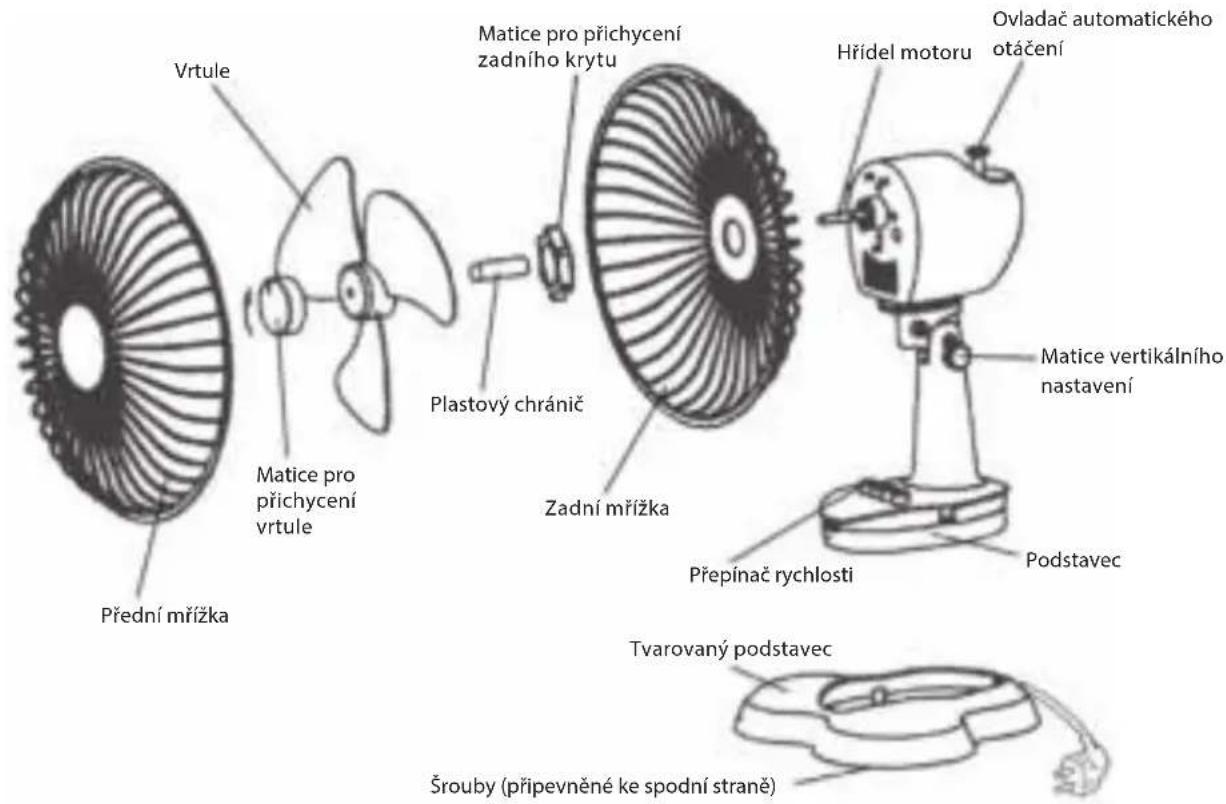

INSTALACE

1. Z hřídele motoru odšroubujte matici pro přichycení vrtule otáčením ve směru hodinových ručiček.
2. Dále odšroubujte matici pro přichycení zadní mřížky otáčením proti směru hodinových ručiček.
3. Zadní mřížku umístěte proti přednímu krytu motoru, držadlem směrem nahoru. Ujistěte se, že vodící čepy krytu motoru jsou správně zasunuté v otvorech mřížky.
4. Matici pro přichycení zadní mřížky pevně přišroubujte k motoru otáčením ve směru hodinových ručiček.
5. Sejměte z hřídele motoru plastový chránič.
6. Vrtuli nasadte na hřídel motoru tak, že ji opatrně nasunete na vodící kolík hřídele motoru.
7. Našroubujte matici pro přichycení vrtule na hřídel motoru otáčením proti směru hodinových ručiček a pevně ji utáhněte.
8. Přední mřížku přiložte k zadní mřížce. Do otvorů obruče vložte šroubky a na ně našroubujte matice.
   V této fázi montáže matice neutahujte úplně.
9. Svorky mřížek posuňte tak, aby do sebe správně zapadly.
10. Na závěr pevně utáhněte malé šroubky.

Poznámka: Při přepínání rychlostí ventilátoru můžete zaznamenat rušení rádia, tento jev je u tohoto typu výrobku normální.

Instalace podstavce

Tento ventilátor je dodáván s tvarovaným podstavcem, který musí být nainstalován před uvedením ventilátoru do provozu. Tvarovaný podstavec je dodáván se 3 šrouby (v malém sáčku přilepeném k spodní straně tvarovaného podstavce).

Sáček se šroubky sejměte a tvarovaný podstavec umístěte na svorky na podstavci a zaklapněte je. Ujistěte se, že tvarovaný podstavec je zajištěn svorkami na podstavci ventilátoru a do otvorů uprostřed podstavce našroubujte 3 dodané šrouby. Šrouby neutahujte příliš velkou silou.

TEPELNÁ OCHRANA

Pokud by došlo k přetížení pohonné jednotky aktivuje se tepelná ochrana, která ventilátor automaticky vypne. V takovém případě se obraťte na odborný servis.

POUŽITÍ

Ventilátor má 3 rychlosti, jeho otočná hlava zajišťuje plynulé otáčení. Je tichý, má nízkou spotřebu energie, je spolehlivý a bezpečný a zároveň zajišťuje efektivní proudění vzduchu.

0 - Ventilátor je vypnutý.
1 - Ventilátor běží nejpomalejší rychlostí.
2 - Ventilátor běží střední rychlostí.
3 - Ventilátor běží nejvyšší rychlostí.
- Ventilátor se během chodu může otáčet.
- Pokud chcete, aby se hlava ventilátoru otáčela, zamáčkněte ovladač automatického otáčení.
- Pokud chcete hlavu ventilátoru zastavit, ovladač automatického otáčení vytáhněte.
- Hlavu ventilátoru můžete nastavit nahoru a dolů. Uvolněte matici vertikálního nastavení, ventilátor nastavte do požadovaného úhlu a matici opět utáhněte.

ČIŠTĚNÍ A ÚDRŽBA

1. Před čištěním musíte ventilátor vypnout a vytáhnout vidlici napájecího přívodu ze zásuvky.
2. Plastové části otřete utěrkou nebo vlhkou houbičkou namočenou do mýdlového roztoku. Potom vytřete do sucha. Ventilátor nikdy neponořujte do vody.
3. V případě demontáže ventilátoru postupujte v opačném pořadí než při montáži.

Doporučujeme uschovat obal pro případnou přepravu ventilátoru či jeho skladování.

TECHNICKÉ ÚDAJE

Průměr 30 cm

Jmenovité napětí: 230 V\~ 50 Hz

Jmenovitý příkon: 40 W

Hlučnost: 63 dB

VYUŽITÍ A LIKVIDACE ODPADU

Balicí papír a vlnitá lepenka – odevzdat do sběrných surovin. Přebalová folie, PE sáčky, plastové díly – do sběrných kontejnerů na plasty.

LIKVIDACE VÝROBKU PO UKONČENÍ ŽIVOTNOSTI

Likvidace použitých elektrických a elektronických zařízení (platí v členských zemích EU a dalších evropských zemích se zavedeným systémem třídění odpadu)

Vyobrazený symbol na produktu nebo na obalu znamená, že s produktem by nemělo být nakládáno jako s domovním odpadem. Produkt odevzdejte na místo určené pro recyklaci elektrických a elektronických zařízení. Správnou likvidací produktu zabráníte negativním vlivům na lidské zdraví a životní prostředí.

Recyklace materiálů přispívá k ochraně přirodních zdrojů. Více informací o recyklaci tohoto produktu Vám poskytne obecní úřad, organizace pro zpracování domovního odpadu nebo prodejní místo, kde jste produkt zakoupili.

Tento výrobek splňuje požadavky směrnic EU o elektromagnetické kompatibilitě a elektrické bezpečnosti.

08/05

Návod k obsluze je k dispozici na webových stránkách www.ecg.cz.

Změna textu a technických parametrů vyhrazena.

BEZPEČNOSTNÉ POKYNY

Vrecúško so skrutkami odstráňte a tvarovaný podstavec umiestnite na svorky na podstavci a zaklapnite ich. Uistite sa, že tvarovaný podstavec je zaistený svorkami na podstavci ventilátora, a do otvorov uprostred podstavca naskrutkujte 3 dodané skrutky. Skrutky nedotahujte príliš velkou silou.

TEPELNÁ OCHRANA

Likvidácia použitých elektrických a elektronických zariadení (platí v členských krajinách EÚ a d'alších európskych krajinách so zavedeným systémom triedenia odpadu)

Návod na obsluhu je k dispozícii na webových stránkach www.ecg.sk. Zmena textu a technických parametrov vyhradená.

08/05
