MODE D'EMPLOI FS 45 R ECG

2. Ecrou de verrouillage de l’hélice du

3. Hélice du ventilateur

4. Ecrou de verrouillage de la grille du

6. Panneau de commande

7. Colonne télescopique

10. Ecrou de verrouillage de la colonne

11. Cache de la jonction socle-colonne

12. Ecrou de verrouillage du corps du

13. Corps du ventilateur

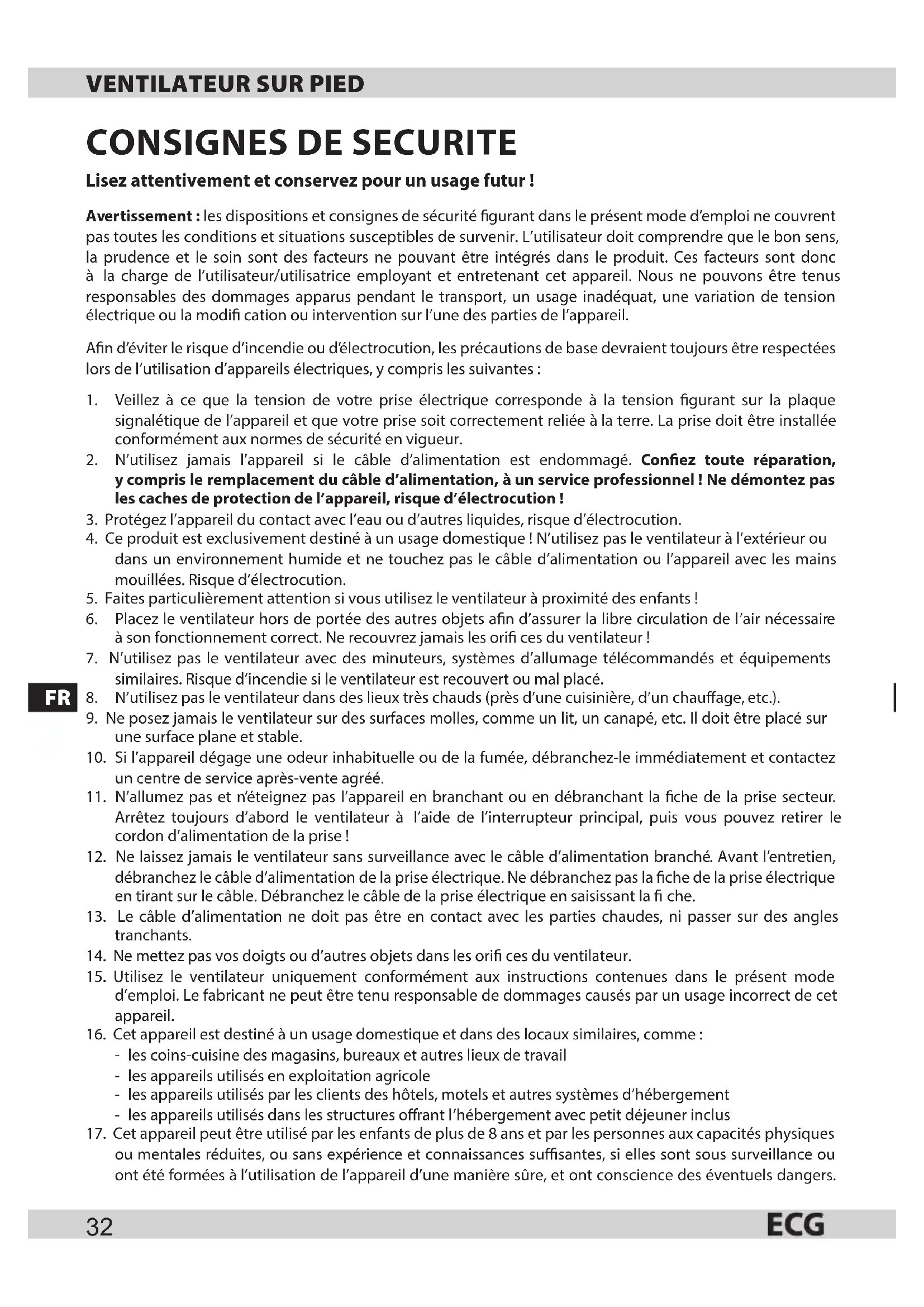

Lisez attentivement et conservez pour un usage futur!

Avertissement: les dispositions et consignes de sécurité gurant dans le présent mode d’emploi ne couvrent

pas toutes les conditions et situations susceptibles de survenir. L’utilisateur doit comprendre que le bon sens, la prudence et le soin sont des facteurs ne pouvant être intégrés dans le produit. Ces facteurs sont donc à la charge de l’utilisateur/utilisatrice employant et entretenant cet appareil. Nous ne pouvons être tenus responsables des dommages apparus pendant le transport, un usage inadéquat, une variation de tension électrique ou la modi cation ou intervention sur l’une des parties de l’appareil. A n d’éviter le risque d’incendie ou d’électrocution, les précautions de base devraient toujours être respectées lors de l’utilisation d’appareils électriques, ycompris les suivantes:

1. Veillez à ce que la tension de votre prise électrique corresponde à la tension gurant sur la plaque

signalétique de l’appareil et que votre prise soit correctement reliée àla terre. La prise doit être installée conformément aux normes de sécurité en vigueur.

2. N’utilisez jamais l’appareil si le câble d’alimentation est endommagé. Con ez toute réparation,

ycompris le remplacement du câble d’alimentation, àun service professionnel! Ne démontez pas les caches de protection de l’appareil, risque d’électrocution!

3. Protégez l’appareil du contact avec l’eau ou d’autres liquides, risque d’électrocution.

4. Ce produit est exclusivement destiné àun usage domestique! N’utilisez pas le ventilateur àl’extérieur ou

dans un environnement humide et ne touchez pas le câble d’alimentation ou l’appareil avec les mains mouillées. Risque d’électrocution.

5. Faites particulièrement attention si vous utilisez le ventilateur àproximité des enfants!

6. Placez le ventilateur hors de portée des autres objets a n d’assurer la libre circulation de l’air nécessaire

àson fonctionnement correct. Ne recouvrez jamais les ori ces du ventilateur!

7. N’utilisez pas le ventilateur avec des minuteurs, systèmes d’allumage télécommandés et équipements

similaires. Risque d’incendie si le ventilateur est recouvert ou mal placé.

8. N’utilisez pas le ventilateur dans des lieux très chauds (près d’une cuisinière, d’un chau age, etc.).

9. Ne posez jamais le ventilateur sur des surfaces molles, comme un lit, un canapé, etc. Il doit être placé sur

une surface plane et stable.

10. Si l’appareil dégage une odeur inhabituelle ou de la fumée, débranchez-le immédiatement et contactez

un centre de service après-vente agréé.

11. N’allumez pas et n’éteignez pas l’appareil en branchant ou en débranchant la che de la prise secteur.

Arrêtez toujours d’abord le ventilateur à l’aide de l’interrupteur principal, puis vous pouvez retirer le cordon d’alimentation de la prise!

12. Ne laissez jamais le ventilateur sans surveillance avec le câble d’alimentation branché. Avant l’entretien,

débranchez le câble d’alimentation de la prise électrique. Ne débranchez pas la che de la prise électrique en tirant sur le câble. Débranchez le câble de la prise électrique en saisissant la che.

13. Le câble d’alimentation ne doit pas être en contact avec les parties chaudes, ni passer sur des angles

14. Ne mettez pas vos doigts ou d’autres objets dans les ori ces du ventilateur.

15. Utilisez le ventilateur uniquement conformément aux instructions contenues dans le présent mode

d’emploi. Le fabricant ne peut être tenu responsable de dommages causés par un usage incorrect de cet appareil.

16. Cet appareil est destiné àun usage domestique et dans des locaux similaires, comme:

- les coins-cuisine des magasins, bureaux et autres lieux de travail - les appareils utilisés en exploitation agricole - les appareils utilisés par les clients des hôtels, motels et autres systèmes d’hébergement - les appareils utilisés dans les structures o rant l’hébergement avec petit déjeuner inclus

17. Cet appareil peut être utilisé par les enfants de plus de 8 ans et par les personnes aux capacités physiques

ou mentales réduites, ou sans expérience et connaissances su santes, si elles sont sous surveillance ou ont été formées àl’utilisation de l’appareil d’une manière sûre, et ont conscience des éventuels dangers.FR

Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien àla charge de l’utilisateur ne doit pas être e ectué par les enfants sans surveillance.

Avertissement: a n d’éviter la surchau e, ne recouvrez pas le ventilateur. Le ventilateur ne doit pas être

placé directement sous la prise. Do not immerse in water! – Ne pas plonger dans l’eau! ASSEMBLAGE

Avertissement: le ventilateur ne peut être utilisé que s’il est complètement et correctement monté, ycompris

la base support et la grille de protection. Si vous avez un doute quelconque, faites véri er ou assembler l’appareil par un technicien quali é. Socle

1. Assemblez les pieds en croix 9 et, àl’aide des 4 vis fournies, xer au socle ainsi formé la colonne xe 8.

2. Dévissez de la colonne l’écrou de sécurité de la pièce télescopique 0, a n de pouvoir en ler sur la

colonne le cache recouvrant le raccord du socle et de la colonne.

3. Retirez la pièce télescopique 7 àla hauteur souhaitée et bloquez avec l’écrou de verrouillage 0.

1. Installez la grille arrière 5 sur le corps du moteur et insérez-la de manière à ce que les languettes

s’emboîtent dans les ori ces correspondants. Bloquez avec l’écrou 4.

2. Installez l’hélice du ventilateur 3 sur l’arbre du moteur qf de manière à ce que les encoches

correspondent aux rainures sur l’arbre. Bloquez avec l’écrou 2. Serrez l’écrou contre le sens des aiguilles d’une montre.

3. Installez la grille avant 1 sur la pièce arrière de la grille 5 et verrouillez avec les agrafes. Pour des raisons

de sécurité, la grille doit être xée après l’assemblage àl’aide des vis et écrous fournis, vissés dans les ori ces situés sur le périmètre de la grille (les ori ces pour les vis doivent être sur la partie inférieure).

4. Installez le corps du ventilateur sur la pièce télescopique du socle et bloquez avec l’écrou de

verrouillageqs. UTILISATION Avant chaque utilisation, véri ez que le ventilateur est en bon état et que le câble d’alimentation n’est pas endommagé. Un appareil dont le câble est endommagé ne doit pas être utilisé. Le fonctionnement du ventilateur peut être contrôlé soit àl’aide des touches du panneau de commande 6, soit avec la télécommande qg. La télécommande doit être pointée en direction du panneau de commande. Avant l’utilisation, il faut insérer dans la télécommande deux piles micro AAA (non fournies). Veillez àrespecter la polarité des piles. Ventilation:

1. Branchez le ventilateur dans la prise électrique et mettez en marche avec la touche ON-SPEED sur la

télécommande ou sur le panneau de l’appareil. Le ventilateur démarre au plus bas régime.

2. Sélectionnez la vitesse souhaitée en appuyant de manière répétée sur la touche ON-SPEED. Le voyant

lumineux sur le panneau de commande signale la vitesse choisie: LOW (minimale), MID (moyenne), HIGH (maximale).

3. Pour éteindre le ventilateur, appuyez sur la touche OFF de la télécommande ou du panneau de l’appareil.

Débranchez ensuite le câble d’alimentation de la prise. Oscillation horizontale (gauche-droite) Elle est commandée avec la touche «SWING» sur la télécommande ou le panneau de l’appareil. Le voyant correspondant s’allume sur le panneau. Pour arrêter le mouvement, appuyez à nouveau sur la touche. Le voyant «SWING» s’éteint. Inclinaison verticale (haut/bas) Réglez en saisissant la tête du moteur et en l’inclinant dans la direction souhaitée. Vous entendrez un déclic, signalant le blocage de la tête dans la position choisie.FR

Minuteur Cette fonctionnalité permet de régler le temps après lequel le ventilateur s’éteint automatiquement.

• Réglez le minuteur en appuyant de manière répétée sur la touche TIMER de la télécommande ou du panneau de l’appareil. Chaque appui sur la touche rallonge le temps réglé d’une demi-heure, jusqu’au temps maximal de 7,5 heures. L’allumage des voyants lumineux sur le panneau (0,5h, 1h, 2h, 4h) indique le temps réglé. Le temps est donné par la somme des voyants allumés (par exemple, le réglage du minuteur sur 5,5 heures est signalé par l’allumage des voyants 0,5h + 1h + 4h).

• Pour désactiver le minuteur, réglez le temps maximal et appuyez sur la touche TIMER encore une fois (tous les voyants lumineux s’éteignent).

• Pour éteindre le ventilateur, appuyez sur la touche OFF de la télécommande ou du panneau de l’appareil. Débranchez ensuite le câble d’alimentation de la prise. Si vous n’utilisez pas l’appareil, retirez toujours le câble d’alimentation de la prise électrique!

NETTOYAGE ET ENTRETIEN

• Avant de nettoyer le ventilateur, débranchez la che du câble d’alimentation de la prise électrique!

• Utilisez un torchon sec et doux pour le nettoyage. N’utilisez pas de diluants ou autres produits chimiques.

• Veillez àéviter la pénétration de liquides dans le moteur.

• Si le ventilateur ne sera pas utilisé pendant une période prolongée, il convient de le protéger de la poussière et de l’humidité. Nous recommandons de le ranger dans l’emballage d’origine.

• En cas de démontage du ventilateur, procédez dans l’ordre inverse du montage. Nous recommandons de conserver l’emballage en vue d’un transport éventuel du ventilateur ou de son stockage. DONNEES TECHNIQUES Tension nominale: 220–240 V~ 50 Hz Puissance nominale: 50 W Niveau sonore: 52 dB Diamètre du ventilateur 40 cm Télécommande: 2× piles AAA (ne font pas partie de l’emballage) GARANTIE: les situations suivantes entraînent l’annulation de la garantie: Manipulation incorrecte ou inadéquate avec l’appareil, non-respect des dispositions de sécurité s’appliquant àl’appareil, usage de la force, modi cations ou réparations non e ectuées par un centre de service après- vente agréé. Les éléments sujets àl’usure normale ne sont pas couverts par la garantie.

RECYCLAGE ET ELIMINATION DES DECHETS

Papier d'emballage et carton ondulé – remettre dans les conteneurs de collecte de papiers. Film d'emballage, sacs PE, pièces en plastique – dans les conteneurs de collecte de plastique. ELIMINATION DU PRODUIT ALA FIN DE SA DUREE DE VIE Liquidation des équipements électriques et électroniques usagés (en vigueur dans les pays membres de l'Union européenne et les autres pays européens disposant d'un système de tri des déchets) Le symbole gurant sur le produit ou l'emballage signi e que le produit ne doit pas être traité comme une ordure ménagère courante. Remettez le produit àun lieu de collecte prévu pour le recyclage des équipements électriques et électroniques. Une élimination correcte du produit évite des impacts négatifs sur la santé humaine et l'environnement. Le recyclage des matériaux contribue àla protection de l'environnement. Pour plus d'informations sur le recyclage de ce produit, adressez-vous àla mairie, aux centres de traitement des déchets ménagers ou au point de vente où vous avez acheté le produit. Ce produit est conforme aux directives européennes relatives à la compatibilité électromagnétique et àla sécurité électrique. Nous nous réservons le droit de modi er le texte et les paramètres techniques. 08/05IT
