MANUALE UTENTE FS 45 R ECG

1. Griglia anteriore
2. Dado di sicurezza della pala del ventilatore
3. Pala del ventilatore
4. Dado di sicurezza della griglia del ventilatore
5. Griglia posteriore
6. Pannello di controllo
7. Palo telescopico
8. Piedistallo fi sso
9. Piedini
10. Dado di sicurezza del palo telescopico
11. Copertura unita di base e piedistallo
12. Vite di sicurezza del corpo del ventilatore
13. Corpo del ventilatore
14. Albero motore
15. Telecomando

ES

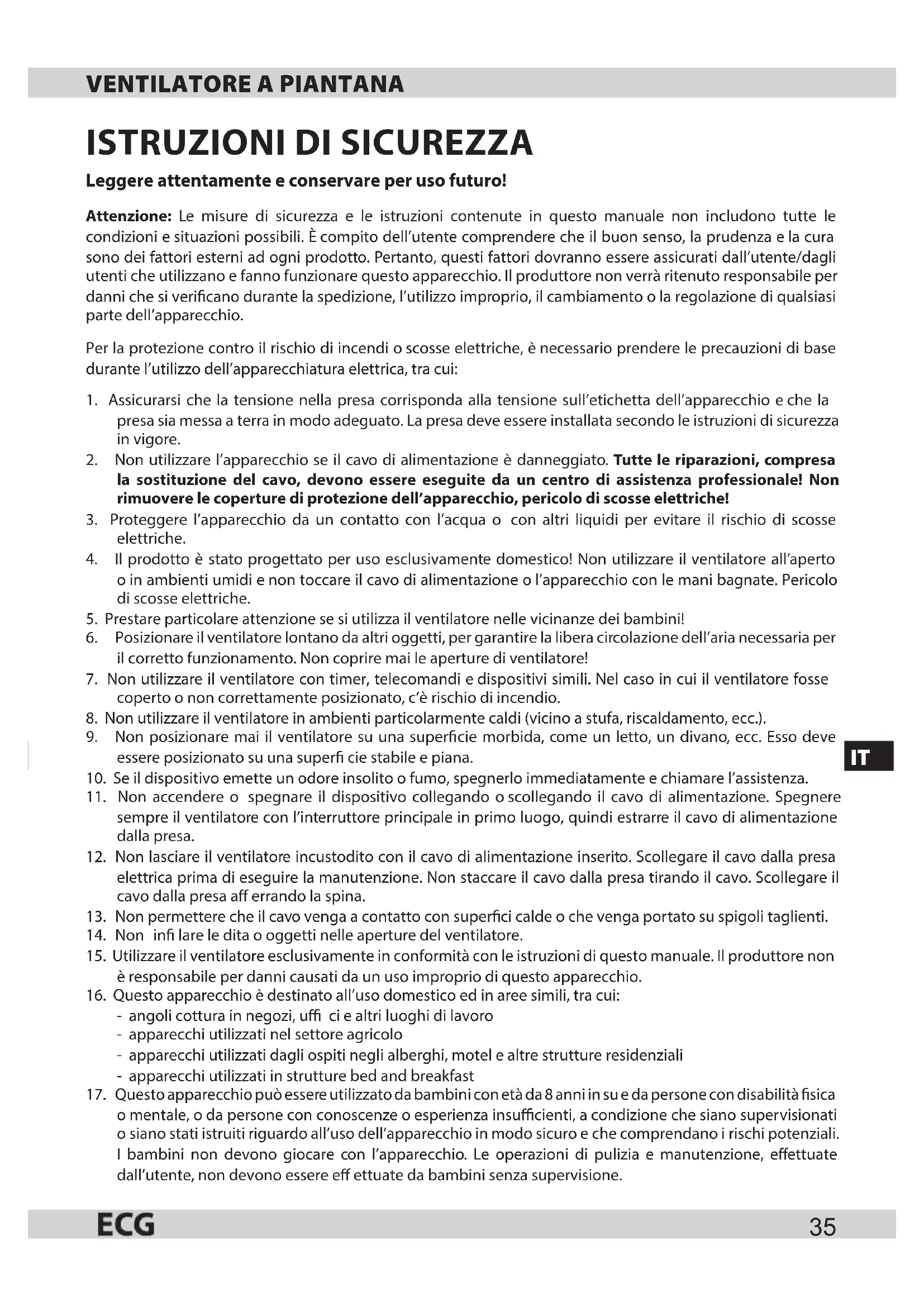

Leggere attendamente e conservare per uso futuro!

Attenzione: Le misure di sicurezza e le istruzioni contenate in questo manuale non includono tutte le condizioni e situazioni possibili. è compito dell'utente comprehende che il buon senso, la prudenza e la cura sono dei fattori esterni ad agli prodotto. Pertanto, questi fattori dovanno essere assicurati dall'utente/dagli utenti che utilizzato e fanno funzionare quello apparecchio. Il produttore non verrà ritenuto responsable per anni che si verificano durante la spedizione, l'utilizzo improprio, il cambiamento o la regolazione di qualsiaste parte dell'apparecchio.

Per la protezione contro il rischio di incendi o scosse elettriche, è necessario prendere le precauzioni di base durante l'utilizzo dell'apparecchiatura elettrica, tra cui:

1. Assicurarsi che la tensione nella presa corrisponda alla tensione sull'etichetta dell'apparecchio e che la presa si messa a terra in modo adeguato. La presa deve essere installata secondo le istruzioni di sicurezza in vigore.
2. Non utilizzato l'apparecchio se il cavo di alimentazione è danneggiato. Tutte le riparazioni, compresa la sostituzione del cavo, devono essere eseguite da un centro di assistenza professionale! Non rimuovere le copertura di protezione dell'apparecchio, pericolo di scosse elettriche!
3. Proteggere l'apparecchio da un contatto con l'acqua o con altri liquidi per evitare il rischio di scosse elettriche.
4. Il prodotto è stato progettato per uso esclusivamente domestico! Non utilizzato il ventilatore all'aperto o in ambienti umidi e non toccare il cavo di alimentazione o l'apparecchio con le mani bagnate. Pericolò di scosse elettriche.
5. Prestare particolare attenzione se si utilizza il ventilatore nelle vicinanze dei bambini!
6. Posizione are il ventilatore lontano da altri oggetti, per garantire la libera circolazione dell'aria necessaria per il corretto funzionamento. Non copire mai le aperture di ventilatore!
7. Non utilizzato il ventilatore con timer, telecomandi e dispositivi simili. Nel caso in cui il ventilatore fosse coperto o non correttamente posizionato, c'è rischio di incendio.
8. Non utilisezare il ventilatore in ambienti particolarmente caldi (vicino a stufa, riscaldamento, ecc.).
9. Non posizionare mai il ventilatore su una superficie morbida, come un letto, un divano, ecc. Esso devesse essere posizionato su una superficie stabile e pianà.
10. Se il dispositivo emette un odore insolito o fumo, spegnerlo immediatamente e chiamare l'assistenza.
11. Non accendere o spegnare il disposativo collegando o scollegando il cavo di alimentazione. Spegnere sempre il ventilatore con l'interruttore principale in primo luogo, quando estrarre il cavo di alimentazione alla presa.
12. Non lasciare il ventilatore incustodito con il cavo di alimentazione inserto. Scollegare il cavo alla presa elettrica prima di eseguire la manutenzione. Non staccare il cavo alla presa tirando il cavo. Scollegare il cavo alla presa aff errando la spina.
13. Non permettere che il cavo venga a dato con superfici calde o che venga portato su spigoli taglienti.
14. Non infi hare le dita o oggetti nelle aperture del ventilatore.
15. Utilizzare il ventilatore esclusivamente in conformità con le istruzioni di questo manuale. Il produttore non è responsable per danni causati da un uso improprio di questo appearecchio.

16. Questo apparecchio è destinato all'uso domestico ed in aree simili, tra cui:

17. angoli cottura in negozi, uffi ci e altri luoghi di lavoro

18. apparecchi utilizzati nel settore agricolo
19. appearecchi utilizzati dagli ospiti negli alberghi, motel e altre strutture residenziali

20. apparecchi utilizzati in strutture bed and breakfast

21. Questo apparecchio più essere utilizzato da bambini con età da 8 anni in su e da persone con disabilità fisica o mentale, o da persona con conoscenze o esperienza insufficienti, a condizione che siano supervisionati o siano stati istruiti riguardo all'uso dell'apparecchio in modo sicuro e che comprehendano i rischi potenziali. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e manutenzione, effettuate dall'utente, non devono essere effettuate da bambini alla supervisione.

Attenzione: Per evitare surriscaldamento, non copire il ventilatore. Il ventilatore non deve essere più direttamente sotto una presa di corrente.

Do not immerse in water! - Non immershere in acqual!

MONTAGGIO

Attenzione: Il ventilatore può essere usato solo se è correttamente e completamente montato, comprese la base e la griglia di protezione. In caso di dubbio, far controllare o montare l'apparecchio da personale qualifi cato.

Supporto

1. Montare i piedini a croce ⑨ e,utilizzando le 4 viti in dotazione, fissare il piedistallo fisso a esta base ⑧
2. Svitare il dato di sicurezza della parte telescopica dal piedistallo ⑩, per consentire di mettere sul piedistallo il coperchio che copre il giunto della base e il piedistallo.
3. Estendere il palo telescopico ⑦ all'altezza desiderata e fissarlo con il dato di sicurezza 10.

Ventilatore

1. Mettere la griglia posteriore ⑤ sul corpo del motore e fissarlo in modo che le linguette si insertano nelle aperture corrispondenti. Fissare con il dato ④ .
2. Applicare la pala del ventilatore sull'albero 14 del motore 3 in modo che le tacche corrispondano alle scanalature sull'albero. Fissare con il dato ②. Serrare il dato in senso antiorario.
3. Fissare la griglia anteriore ① alla parte posteriore della griglia ⑤ e bloccarle con i fermi. Per motivi di sicurezza, la griglia deve essere fissata utilizzando la bulloneria inclusa avvitata nei fori lungo il perimetro della griglia (i fori per le viti devono essere nella parte inferiore).
4. Fissare il corpo del ventilatore alla parte telescopica del piedistallo e fissarlo con il bloccaggio a vite 12.

USO

Assicurarsi prima di anni utilizzato che il ventilatore sia in buone condizioni e il cavo di alimentazione non sia danneggiato. L'apparecchio non deve essere utilizzato quando il cavo di alimentazione è danneggiato.

È possibile controllare le funzioni del ventilatore utilizzando i pulsanti del pannello di controllo 6, oppure utilizzato il telecommando 15. É necessario punctare il telecommando verso il pannello di controllo. Prima di utilizzato il telecommando, inseire inesso due batterie AAA (formato AAA, non incluse). Prestare attenzione alla corretta polarità delle batterie.

IT

Ventilazione:

1. Collegare il ventilatore a una presa elettrica e accenderlo premendo il pulsante ON-SPEED sul telecomando o sul pannello del dispositivo. Il ventilatore si avvia alla velocità più Bassa.
2. Selezionare la velocita desiderata premendo ripetutamente il pulsante ON-SPEED. L'indicatore del pannello di controlo alla velocita selezionata: LOW (minima), MID (media), HIGH (massima).
3. Per spegnere il ventilatore, premere sul telecomando o sul pannello del dispositivo il pulsante OFF. Poi scollegare il cavo di alimentazione.

Oscillazione orizzontale (sinistra-destra)

Gestita dal pulsante «SWING» sul telecommando o sul pannello del dispositivo. L'indicatore corretto si accende sul pannello. Se si desidera interrompere il movimento, premere nuovamente il pulsante. L'indicatore «SWING» si spegne.

Inclinazione verticale (su/giù)

Per impostarla, afferrare la testa del motore e inclinarla nella direzione desiderata. Si sentirà un click che indica il bloccaggio della testa nella posizione scelta.

Temporizzatore

Questa funzione consente di impostare il tempo dopo il quale il ventilatore si spegne automaticamente.

• Impostare il timer premendo ripeturamente il tasto TIMER sul telecommando o sul pannello del dispositivo. Ogni pressione del tasto estende il tempo impostato di mezz'ora sino a un massimo di 7,5 ore. I LED sul

panello visualizzato il tempo impostato (0,5h, 1h, 2h, 4h). Il tempo è dato come una somma di LED (per esempio, se il timer è impostato per 5,5 ore, i LED indicano 0,5h + 1h + 4h

• Se si desidera disattivare il timer, impostare il tempo massimo e premere TIMER ancora una volta (tutti i LED si spengono).
• Per spegnere il ventilatore, premere sul telecommando o sul pannello del dispositivo il pulsante OFF. Poi scollegare il cavo di alimentazione.

Quando non si utilizza l'apparecchio, scollegare sempre il cavo di alimentazione alla presa di corrente!

PULIZIA E MANUTENZIONE

• Prima della pulizia staccare la spina del cavo di alimentazione alla presa di corrente!
• Utilizzare un panno morbido e asciutto per la pulizia. Non usare solventi o altri agenti chimici.
• Assicurarsi che nessun liquido possa entrare nel motore.
• Se il ventilatore non viene utilizzato per lungo tempo, è necessario proteggerlo alla polvere e dall'umidità. Si consiglia di riporlo nella sua confezione originale.
• Durante lo smontaggio del ventilatore, procedere in ordine inverso rispetto al montaggio.

Si consiglia di conservare l'imballo per eventuale trasporto o conservazione del ventilatore.

CARATTERISTICETECNICHE

Tensione nominale: 220 - 240V 50Hz

Potenza nominale in ingresso: 50 W

Rumorosita:

52

dB

Diametro del ventilatore 40~cm

GARANZIA: Le seguenti situazioni invalidano la garanzia:

Manipolazione non corretta o non appropriata del dispositivo, mancata osservanza delle misure di sicurezza applicabili al dispositivo, uso della forza, modifiche o riparazioni effettuate non da centri di assistenza autorizzati.

I componenti soggetti a normale usura e consumo non sono coperti da garanzia.

USO E SMALTIMENTO DEI RIFIUTI

Carta da imballaggio e cartone ondulato: consegnarli alla discarica. Imballaggio foglio stagnola, sacchetti PE, elementi plastici: gettarli nei contentitori per il riciclaggio della plastica.

Smaltimento di apparecchiature elettriche ed elettroniche (valido per i paesi membri dell'Unione Europea e per altri paesi europei con unsystema di riciclo implementato)

Il simbolo rappresentato sul prodotto o sulla confazione indica che il prodotto non deve essere trattato come rifuito domestico. Consegnare il prodotto alla struttura specificata per il riciclaggio di apparecchiature elettriche ed elettroniche. Prevenire impatti negativi sulla salute umana e sull'ambiente riciclando correttamente il prodotto.

Il riciclaggio contribuisce a preservare le risorse naturali. Per ulteriori informazioni sul riciclaggio di quello prodotto, fare riferimento alle autorità locali, all'organizzazione nazionale di trattamento dei rifiuti o al negazio dove è stato acquistato il prodotto.

Questo prodotto è conforme ai requisiti della direttiva UE in materia di compatibilità elettromagnetica e sicurezza elettrica.

Il produttore si riserva il diritto ad effettuare cambiamenti del testo e dei parametri tecnici.
