KASUTUSJUHEND FS 45 R ECG

4. Ventilaatori võre kinnitusmutter

11. Aluse kate ja alustoe ühendus

15. Kaugjuhtimispult

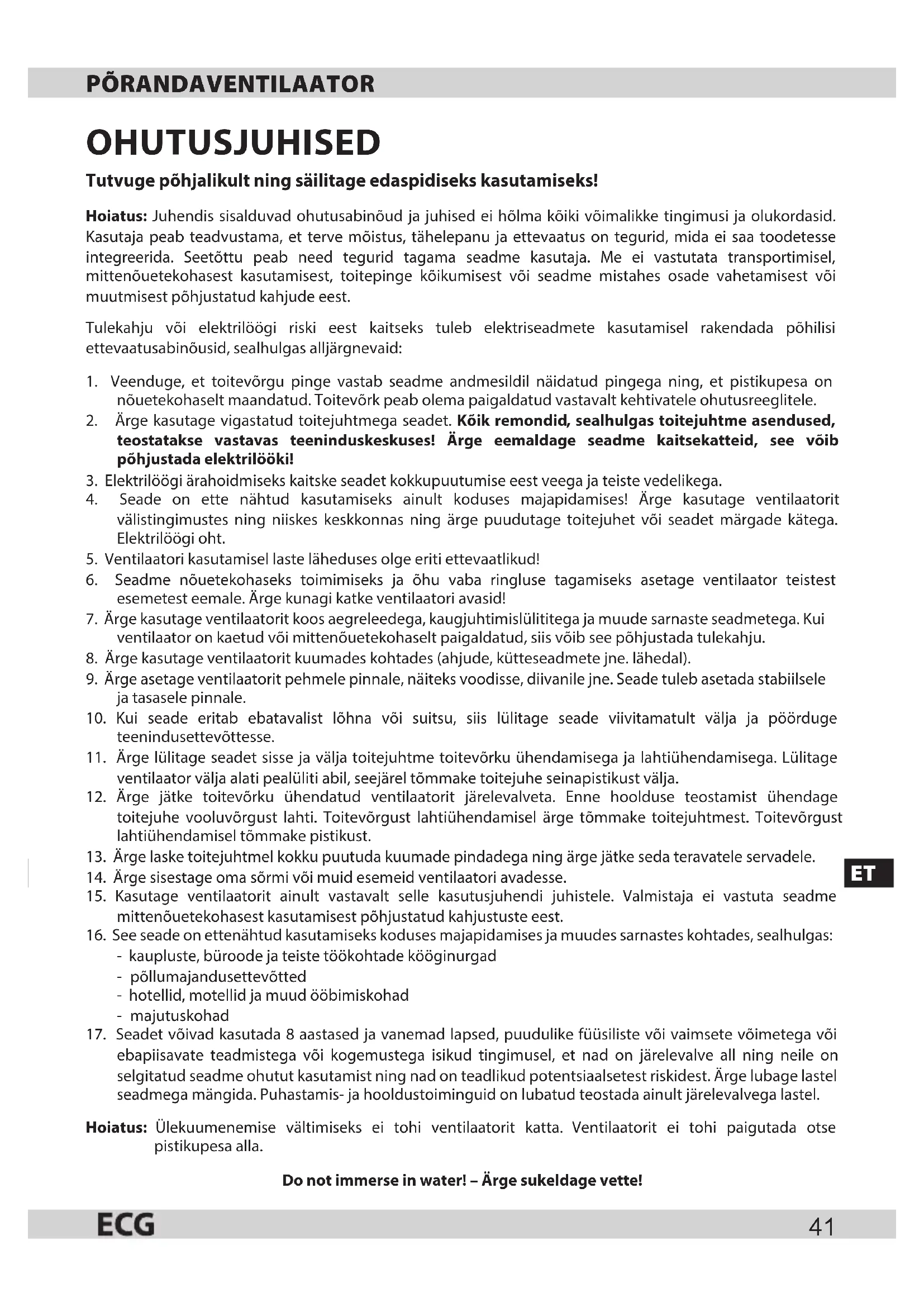

OHUTUSJUHISED Tutvuge põhjalikult ning säilitage edaspidiseks kasutamiseks! Hoiatus: Juhendis sisalduvad ohutusabinõud ja juhised ei hõlma kõiki võimalikke tingimusi ja olukordasid. Kasutaja peab teadvustama, et terve mõistus, tähelepanu ja ettevaatus on tegurid, mida ei saa toodetesse integreerida. Seetõttu peab need tegurid tagama seadme kasutaja. Me ei vastutata transportimisel, mittenõuetekohasest kasutamisest, toitepinge kõikumisest või seadme mistahes osade vahetamisest või muutmisest põhjustatud kahjude eest. Tulekahju või elektrilöögi riski eest kaitseks tuleb elektriseadmete kasutamisel rakendada põhilisi ettevaatusabinõusid, sealhulgas alljärgnevaid:

1. Veenduge, et toitevõrgu pinge vastab seadme andmesildil näidatud pingega ning, et pistikupesa on

nõuetekohaselt maandatud. Toitevõrk peab olema paigaldatud vastavalt kehtivatele ohutusreeglitele.

2. Ärge kasutage vigastatud toitejuhtmega seadet. Kõik remondid, sealhulgas toitejuhtme asendused,

teostatakse vastavas teeninduskeskuses! Ärge eemaldage seadme kaitsekatteid, see võib põhjustada elektrilööki!

3. Elektrilöögi ärahoidmiseks kaitske seadet kokkupuutumise eest veega ja teiste vedelikega.

4. Seade on ette nähtud kasutamiseks ainult koduses majapidamises! Ärge kasutage ventilaatorit

välistingimustes ning niiskes keskkonnas ning ärge puudutage toitejuhet või seadet märgade kätega. Elektrilöögi oht.

5. Ventilaatori kasutamisel laste läheduses olge eriti ettevaatlikud!

6. Seadme nõuetekohaseks toimimiseks ja õhu vaba ringluse tagamiseks asetage ventilaator teistest

esemetest eemale. Ärge kunagi katke ventilaatori avasid!

7. Ärge kasutage ventilaatorit koos aegreleedega, kaugjuhtimislülititega ja muude sarnaste seadmetega. Kui

ventilaator on kaetud või mittenõuetekohaselt paigaldatud, siis võib see põhjustada tulekahju.

8. Ärge kasutage ventilaatorit kuumades kohtades (ahjude, kütteseadmete jne. lähedal).

9. Ärge asetage ventilaatorit pehmele pinnale, näiteks voodisse, diivanile jne. Seade tuleb asetada stabiilsele

ja tasasele pinnale.

10. Kui seade eritab ebatavalist lõhna või suitsu, siis lülitage seade viivitamatult välja ja pöörduge

teenindusettevõttesse.

11. Ärge lülitage seadet sisse ja välja toitejuhtme toitevõrku ühendamisega ja lahtiühendamisega. Lülitage

ventilaator välja alati pealüliti abil, seejärel tõmmake toitejuhe seinapistikust välja.

12. Ärge jätke toitevõrku ühendatud ventilaatorit järelevalveta. Enne hoolduse teostamist ühendage

toitejuhe vooluvõrgust lahti. Toitevõrgust lahtiühendamisel ärge tõmmake toitejuhtmest. Toitevõrgust lahtiühendamisel tõmmake pistikust.

13. Ärge laske toitejuhtmel kokku puutuda kuumade pindadega ning ärge jätke seda teravatele servadele.

14. Ärge sisestage oma sõrmi või muid esemeid ventilaatori avadesse.

15. Kasutage ventilaatorit ainult vastavalt selle kasutusjuhendi juhistele. Valmistaja ei vastuta seadme

mittenõuetekohasest kasutamisest põhjustatud kahjustuste eest.

16. See seade on ettenähtud kasutamiseks koduses majapidamises ja muudes sarnastes kohtades, sealhulgas:

- kaupluste, büroode ja teiste töökohtade kööginurgad - põllumajandusettevõtted - hotellid, motellid ja muud ööbimiskohad - majutuskohad

17. Seadet võivad kasutada 8 aastased ja vanemad lapsed, puudulike füüsiliste või vaimsete võimetega või

ebapiisavate teadmistega või kogemustega isikud tingimusel, et nad on järelevalve all ning neile on selgitatud seadme ohutut kasutamist ning nad on teadlikud potentsiaalsetest riskidest. Ärge lubage lastel seadmega mängida. Puhastamis- ja hooldustoiminguid on lubatud teostada ainult järelevalvega lastel. Hoiatus: Ülekuumenemise vältimiseks ei tohi ventilaatorit katta. Ventilaatorit ei tohi paigutada otse pistikupesa alla. Do not immerse in water! – Ärge sukeldage vette!ET

KOKKUPANEK Märkus: Ventilaatorit võib kasutada ainult siis, kui see nõuetekohaselt ja täielikult kokku pandud, sealhulgas alus ja kaitsevõre. Kahtluse korral laske seade üle kontrollida või kokku panna kogemusega spetsialistil. Statiiv

1. Pange kokku ristjalad 9 ning kinnitage liikumatu alus 4 kaasasoleva kruvi abil alustoele 8.

2. Aluse ja alustoe ühenduskoha katte paigaldamiseks keerake lahti alustoe 0 teleskoopvarre kinnitusmutter.

3. Pikendage teleskoopvarrast 7 vajaliku kõrguseni ning kseerige see asend kinnitusmutriga 0.

2. Paigutage ventilaatori tiivik qf mootori võllile 3 nii, et sobitussälgud ühtivad võlli soontega. Keerake kinni

mutriga 2. Pingutage mutrit vastupäeva.

3. Ühendage esivõre 1 võre tagaosaga 5 ning lukustage klambritega. Ohutuse tagamiseks peab võre

olema kinnitatud kaasasolevate mutritega ja kruvidega, mis keeratakse sisse võre servades olevatesse avadesse (kruvide avad peavad olema alumises osas).

4. Kinnitage ventilaatori korpus aluse teleskoopvarre külge ning kseerige lukustuskruviga qs.

KASUTAMINE Enne igakordset kasutamist veenduge, et ventilaator on heas korras ning et toitejuhe ei ole kahjustatud. Ärge kasutage kahjustatud toitejuhtmega seadet. Ventilaatori töötamist saate reguleerida kas juhtpaneeli 6 nuppude abil või kaugjuhtimispuldi qg abil. Suunake kaugjuhtimispult juhtpaneeli suunas. Enne kaugjuhtimispuldi kasutamist sisestage pulti kaks AAA patareid (ei kuulu tarnekomplekti). Pöörake tähelepanu patareide polaarsusele. Ventilaatori töötamine:

1. Ühendage ventilaator toitevõrguga ning lülitage ventilaator sisse kasutades kaugjuhtimispuldi või seadme

juhtpaneeli ON-SPEED (sees-kiirus) nuppu. Ventilaator käivitub kõige madalamal pöörlemiskiirusel.

2. Valige soovitud pöörlemiskiirus ON-SPEED nupu korduva vajutamisega. Juhtpaneeli näidik näitab valitud

pöörlemiskiirust: LOW (minimaalne), MID (keskmine), HIGH (maksimaalne).

3. Ventilaatori väljalülitamiseks vajutage kaugjuhtimispuldi või juhtpaneeli OFF (väljas) nuppu. Seejärel

ühendage toitejuhe toitevõrgust lahti. Horisontaalne pööramine (vasakule-paremale) Kasutage kaugjuhtimispuldi või juhtpaneeli „SWING“ (pööramine) nuppu. Paneeli süttib vastav näidik. Liikumise peatamiseks vajutage nuppu uuesti. „SWING“ näidik lülitub välja. Vertikaalne kallutamine (üles/alla) Asendi seadistamiseks haarake mootori otsikust ning kallutage seda soovitud suunas. Mootori otsiku valitud asendisse lukustamisel kuulete klõpsu. Aegrelee See funktsioon võimaldab seadistada aja, mille järel lülitub ventilaator automaatselt välja.

• Aegrelee seadistamiseks vajutage korduvalt kaugjuhtimispuldi või juhtpaneeli TIMER (aegrelee) nuppu. Iga vajutusega pikeneb seadistatud aeg poole tunni võrra, kuni maksimaalse 7,5 tunnini. Juhtpaneeli LED- lampide abil näidatakse seadistatud aega (0,5h, 1h, 2h, 4h). Seadistatud aega näidatakse LED-lampide abil (kui aegrelee on seadistatud 5,5 tunnile, siis LED-lambid näitavad 0,5h+1h+4h).

• Kui soovite aegreleed deaktiveerida, siis seadistage maksimaalne aeg ning vajutage TIMER nuppu veel üks kord (kõik LED-lambid kutsuvad).

• Ventilaatori väljalülitamiseks vajutage kaugjuhtimispuldi või juhtpaneeli OFF (väljas) nuppu. Seejärel ühendage toitejuhe toitevõrgust lahti. Kui Te ei soovi seadet kasutada, siis ühendage see alati toitevõrgust lahti!ET

• Enne puhastamist ühendage toitejuhe toitevõrgust lahti!

• Kasutage puhastamiseks pehme kuiva lappi. Ärge kasutage lahusteid või muid kemikaale.

• Vältige mistahes vedelike sattumist mootorisse.

• Ventilaatori pikemajalisel mittekasutamisel kaitske seda vajadusel tolmu ja niiskuse eest. Soovitame ventilaatori hoida originaalpakendis.

• Ventilaatori lahtivõtmisel toimige kokkupanekule vastupidises järjekorras. Ventilaatori võimalikuks transportimiseks ja hoiustamiseks soovitame pakendi alles hoida. TEHNILISED ANDMED Nimipinge: 220–240 V~ 50 Hz Nimivõimsus: 50 W Müratase: 52 dB Ventilaatori läbimõõt 40 cm Kaugjuhtimispult: 2 × AAA patareid (ei kuulu tarnekomplekti) GARANTII: Garantii muudavad kehtetuks alljärgnevad olukorrad: Seadme vale või mittenõuetekohane käsitlemine, seadmega seotud ohutusmeetmete mittejärgimine, väljaspool volitatud teeninduskeskust teostatud muudatused või remondid. Normaalselt kuluvad komponendid ei kuulu garantiikorras hüvitamisele.

KASUTAMINE JA KASUTUSEST KÕRVALDAMINE

Pakkepaber ja lainepapp – viige jäätmejaama. Pakkekiled, PE kotid, plastist osad – visake plasti ringlussevõtu konteineritesse. TOOTE KASUTUSEST KÕRVALDAMINE TÖÖEA LÕPUS Elektri- ja elektroonikaseadmete kasutusest kõrvaldamine (kehtib EL-i liikmesriikides ja teistes Euroopa riikides, kus rakendatakse ringlussevõtusüsteemi) Näidatud sümbol tootel või pakett tähendab, et toodet ei tohiks käidelda nagu olmejäätmeid. Viige toode elektri-ja elektroonikaseadmetele ettenähtud ringlussevõtupunkti. Vältige võimalikke negatiivseid mõjusid inimese tervisele ja keskkonnale, tagades oma toote korraliku ringlussevõtu. Ringlussevõtt aitab säilitada loodusvarasid. Lisateavet selle toote ringlussevõtu kohta saate oma kohalikust omavalitsusest, olmejäätmete käitlemise ettevõttest või poest, kust te toote ostsite. See toode vastab Euroopa Liidu elektromagnetilise ühilduvuse ja elektriohutuse direktiivi nõuetele. Teksti ja tehniliste parameetrite muutmise õigused on reserveeritud. 08/05LT

Nimi ja mudel: Seerianumber: Müügi kuupäev:

1. Tootja pakub seadmele 24 kuu vältel garantiid, mis hakkab kehtima toote ostmise kuupäevast, kui järgnevad tingimused on täidetud. Garantii kehtib tootja poolt määratud perioodi jooksul. Kui tootel tehakse kindlaks tehasepoolne defekt või kui toode lakkab töötamast garantiiperioodi jooksul, siis kindlustab tootja seadme tasuta parandamise ja (või) osade vahetamise, juhul kui seadet on kasutatud kasutusjuhendis (kasutamise ja hoiustamise reeglid) toodud tingimustele vastavalt ja sellisel juhul ei leidu põhjuseid garantiiremont tagasi lükata.

Garantii ei kehti järgmistel tingimustel:

Vigade puhul, mis on tekkinud seadme valesti ühendamisest elektrisüsteemi või teistest elektrisüsteemi tõrgetest;

Vigade puhul, mis on tekkinud kemikaalidega kokkupuutel;

Seadme värvuse muutuse puhul (koltumine, määrdumine jne.);

Vigade puhul, mis on tekkinud seadme ühendamisel standardile mittevastavate elektri-, side- või muude kaablitega ja teiste väliste olude toimel (niiskuse või temperatuuri mõjul) või kui seadet on kasutatud valesti (puhastatud, kriimustatud või muud moodi mehaaniliselt vigastatud);

Vigade või defektide puhul, mis ilmusid transportimise käigus, kui transportijaks oli ostja;

Kui on tõestatud, et seadme sisule on proovitud ligi pääseda ja kui seadet on remontinud tootja poolt autoriseerimata isik;

Seadme konstruktsiooni või skeemi on muudetud (välja arvatud need, mida on kirjeldatud kasutusjuhendis);

Vigade puhul, mis on tekkinud väliste materjalide, ainete või loomade (nt putukate) sattumisel seadme sisse;

Vigade puhul, mis on tekkinud standardile mittevastavate materjalide või varuosade kasutamise tõttu;

Kui seadme mälus olev seerianumber on muudetud või seda ei saa kindlaks teha;

Kui seade vajab tavapärast hooldust, puhastamist (audio ja video seadmed, mehaanilised pordid jms.);

Kui koduseks kasutamiseks mõeldud seadet kasutatakse äriotstarbel, et teenida kasu tööstuslikes protsessides, mis ei kuulu seadme tegeliku otstarbe alla;

Kõigil juhtudel, kus viga on tekkinud selle pärast, et ostja ei järginud kasutusjuhendit, seadmele põhjustas kahju kolmas isik või vääramatu jõud;

Osadele, mida on mõjutanud loomulik kulumine, nt: lambid, filtrid, patareid, kõrvaklapid, mikrofonid, peakomplektid, puldid, välised akud, laadijad, kaablid, antennid, kaaned, mikrolaineahjude plaadid, grillid, nõud, vaakumpumbad, voolikud, torud, harjade otsikud, tolmukotid, pesuvee voolikud.

Garantii ei kehti osadele, mis on valmistatud plastikust, klaasist, kummist ja paberist, kaablite osadele, aksessuaaridele ja lühiajalistele osadele, nagu välised plastikosad, kaitsmed, tuled, patarei, rihmad, õhupuhastusfilter ja laagrid.

Seadet parandab inimene või ettevõte, kes ei olnud selleks müüja poolt autoriseeritud.

Seadet on kahjustatud ilmselgelt ja tahtlikult.

Kassatšekki või muud ostu tõendavat dokumenti ei esitata.

Garantiikaart on täidetud valesti või mittetäielikult. 5. Teeninduse töötaja on kohustatud läbiviidud tööd üles märkima. Parandustööd on spetsiaalsed tööd, mida tuleb avastatud defektide kõrvaldamiseks teha, neid eraldatakse osadest, mida parandamise käigus välja vahetatakse. Seadme installeerimise, mehaanilise või tehnilise ühendamise ega vooluvõrku ühendamise töid ei loeta parandustööde hulka. 6. Tootja ei vastuta õnnetuste eest, mis toovad kahju inimestele, loomadele või omandile, kui selle põhjustajaks on kasutajapoolne kasutusjuhendi eiramine või valesti tõlgendamine, seadme vale ühendamine või installeerimine, mida ei viinud läbi tootja poolt autoriseeritud isik. 7. Kui teeninduse töötaja kutsuti põhjendamatult ja ta tuli kohale, siis tuleb tehtud garantii alla mittekuuluvate tööde eest või tööajast väljaspool tehtud tööde eest maksta teeninduse ettevõtte hinnakirja alusel. 8. Kui seade või selle osa vahetatakse teeninduses või müüja poolt garantiiperioodil, siis sellele osale kehtib jätkuvalt garantii.

9. Garantii kehtib ainult Eesti Vabariigi territooriumilt ostetud seadmetele.

10. Seadmeid saab parandamiseks anda teenindusse või otse seadme müüjale.
