| Typ produktu | Mikser |
| Marka | IMG STAGE LINE |
| Model | MMX24USB |
| Kanały wejściowe mono | 2 |
| Kanały wejściowe stereo | 4 |
| Czułość wejścia mikrofonowego | 0,5 mV |
| Czułość wejścia liniowego (mono) | 1 mV |
| Czułość wejścia liniowego (stereo) | 10 mV |
| Czułość wejścia Tape In | 100 mV |
| Poziom wyjścia Master Out/Tape Out | 650 mV (dla wskazania 0 dB) |
| Poziom wyjścia Booth Out | 2 V (dla wskazania 0 dB) |
| Poziom wyjścia Aux Send | 9,5 V maks. |
| Impedancja słuchawek | ≥ 8 Ω |
| Współczynnik zniekształceń | < 0,05 % |
| Stosunek sygnału do szumu | > 74 dB (A ważone) |
| Korektor | Niskie ±15 dB/80 Hz, Średnie ±15 dB/2,5 kHz, Wysokie ±15 dB/12 kHz |
| Filtr Low Cut | 75 Hz |
| Zasilanie phantom | +48 V |
| Zasilanie elektryczne | 18 V za pomocą zasilacza sieciowego (230 V/50 Hz) |
| Wymiary (S × W × G) | 220 × 65 × 260 mm |
| Waga | 2,1 kg |
| Interfejs audio USB | Tak (port USB typu B) |
| Temperatura pracy | 0 - 40 °C |
| Kompatybilne systemy operacyjne | Windows 2000/XP lub nowszy, Mac OS 9.0.4 lub nowszy, Mac OS X |
| Zastosowanie | Tylko do użytku wewnętrznego |
| Czyszczenie | Sucha, miękka ściereczka, bez chemikaliów |
| Bezpieczeństwo | Nie otwierać obudowy. Odłączyć w przypadku uszkodzenia. Unikać wilgoci i zachlapania. |
| Możliwość naprawy | Naprawa wyłącznie przez wykwalifikowanego technika |
Często zadawane pytania - MMX24USB IMG STAGE LINE
Pytania użytkowników dotyczące MMX24USB IMG STAGE LINE
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Mikser w formacie PDF za darmo! Znajdź swoją instrukcję MMX24USB - IMG STAGE LINE i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. MMX24USB marki IMG STAGE LINE.

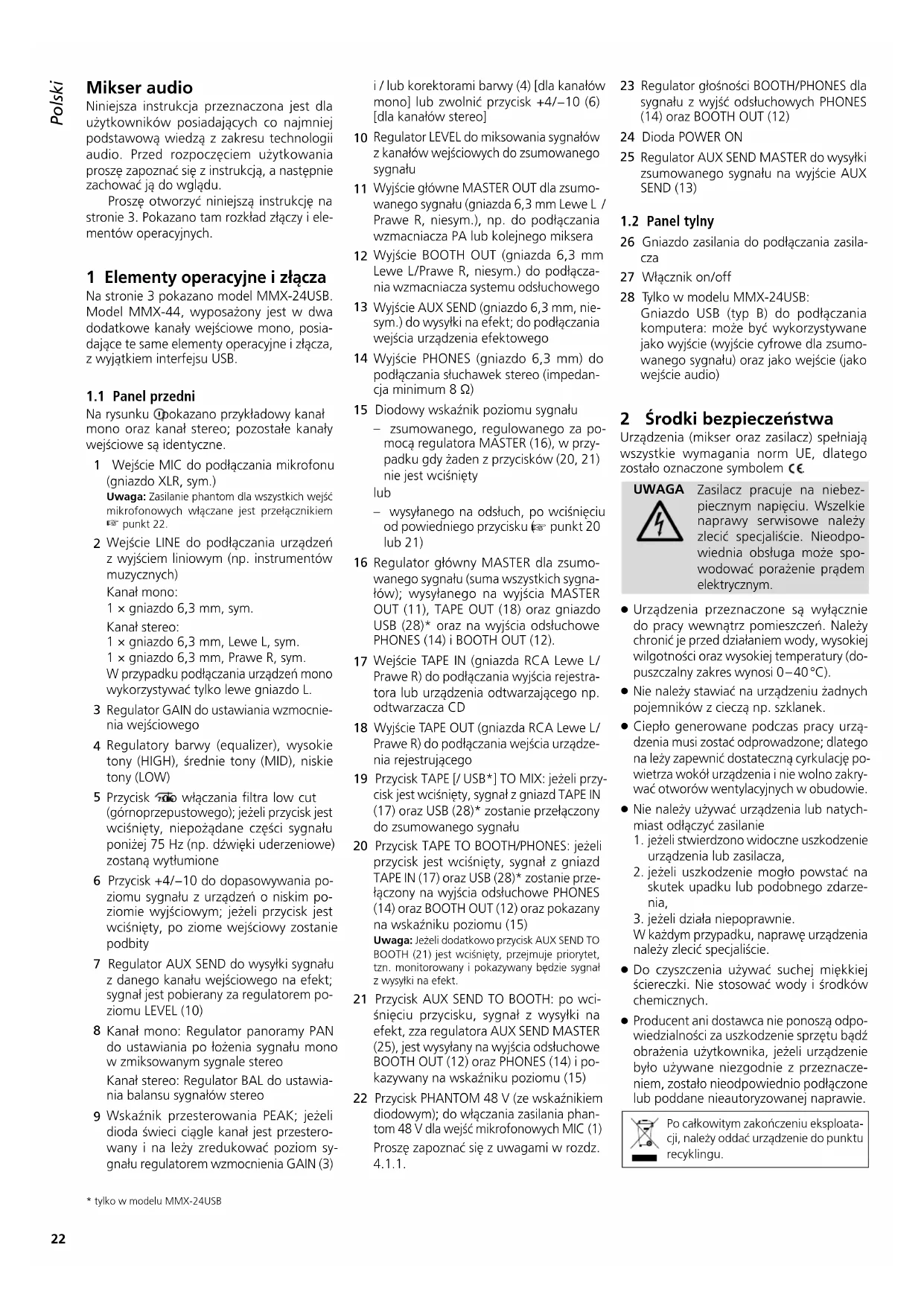

INSTRUKCJA OBSŁUGI MMX24USB IMG STAGE LINE
Niniejsza instrukcja przyznaczona jest dla uzytkowników posiadajych co najmiej podstawowa wiedź z zakresu technologii audio. Przed Rozpoczeciem uzytkowania prosze zapoznać sie z instrukcja, a nastepnie zachować ja do wgląd.
Prosze otworzyc niniejsza instrukcje na stronie 3. Pokazano tam Rozklad zlaczy i elementow operacyjnych.
1 Elementy operacyjne i złacza
Na stronie 3 pokazano model MMX-24USB. Model MMX-44, wyposzony jest w dwa dodatkowe kanaly wejsciowe mono, posiadajace te same elementy operacyjne i zlacza, z wyjatkiem interfejsu USB.
1.1 Panel przyedni
Na rysunku @pokazano przykladowy kanaf mono oraz kanaf stereo; pozostale kanaly wejsciowe są identyczne.
1 Wejscie MIC do podlaczania mikrofonu (gniazdo XLR, sym.)
Uwaga: Zasilanie phantom dla wsztkich wejsc mikrofonowych wlaczane jest przyȩcznikiem punkt 22.
2 Wejscie LINE do podlaczania urzadzen z wyjsciem liniowym (np. instrumentow muzychnych)
Kanaf mono:
1× gniazdo 6,3 mm, sym.
Kanal stereo:
1× gniazdo 6,3 mm, Lewe L, sym.
1× gniazdo 6,3 mm, Prawe R, sym.
W przypadku podlacznia urzadzen monowykorzystywa tylko lewe gniazdo L.
3 Regulator GAIN do ustawiania wzmocnienia wejsciowego
4 Regulatory barwy (equalizer), wysokietony (HIGH), srednie tony (MID), niskietony (LOW)
5 Przycisk wyczania filtra low cut (gornoprzejustowego); juices przycisk jest wcijsniety, niepozadane czeci sygnalu ponije 75 Hz (np. dzwieki uderzeniowe) zostana wyllumione
6 Przycisk +4 / - 10 do dopasowywnia poziomu syngalu z urzadzen o niskim poziomie wyjsciowym; jejeli przycisc jest wcińskiety, po ziome wejsciowy zostanie podbity
7 Regulator AUX SEND do wysfki syngalu z danego kanalu wejsciowego na efekt; syngal jest pobierany za regulatorem poziomu LEVEL (10)
8 Kanal mono: Regulator panorama PAN do ustawiania po lozenia sygnalu monow zmiksowanym sygnale stereo Kanal stereo: Regulator BAL do ustawiania balansu sygnalow stereo
9 Wskaznik przyesterowania PEAK; jejeli dioda swieci ciagle kanal jest przyesterowany i na lezy zredukowac poziom sygnatu regulatorem wzmocnienia GAIN (3)
i / lub korektorami barwy (4) [dla kanatow mono] lub zwolnic przycisk +4/-10 (6) [dla kanatow stereo]
10 Regulator LEVEL do mikşowania sygnatów z kanaatów wejsciowych do zsumowanego sygnatu
11 Wyjscie glowne MASTER OUT dla zsumowanego sygnalu (gniazda 6,3 mm Lewe L / Prawe R, niesym.), np. do podlaczania wzmacniacza PA lub kolejnego miksera
12 Wyjscie BOOTH OUT (gniazda 6,3 mm Lewe L/Prawe R, niesym.) do podlacznia wzmacniacza systemu odśchowego
13 Wyjscie AUXSEND (gniazdo 6,3 mm, niesym.) do wysylki na efekt; do podlacznia wejscia urzadzenia efektowego
14 Wyjscie PHONES (gniazdo 6,3 mm) do podlaczania stuchawek stereo (impedancja minimum 8 Ω)
15 Diodowy wskaznik poziomu sygnatu -zsumowanego, regulowanego za pomocaj regulatora MASTER (16), w przypadku gdy zaden z przyciskow (20, 21) nie jest wciński lut
- wysyñanego na odśluch, po wciśćci od powiédniego przycisku (punkt 20 lub 21)
16 Regulator glowy MAsTER dl zsumowanego sygnatu (suma wszystkich sygnatow); wysylanego na wyjscia MAsTER OUT (11), TAPE OUT (18) oraz gniazdo USB (28) oraz na wyjscia odsluchowe PHONES (14) i BOOTH OUT (12).
17 Wejscie TAPE IN (gniazda RCA Lewe L/ Prawe R) do podlaczania wyjscia rejestrora lub urzadzenia odtwarzajacego np. odtwarzacza CD
18 Wyjscie TAPE OUT (gniazda RCA Lewe L/ Prawe R) do podlaczania wejscia urzadzenia rejestrujacego
19 Przycisk TAPE [/USB] TO MIX: gezeli przycisk jest wcińskiety, sygnat z gniazd TAPE IN (17) oraz USB (28) zostanie przyęczyzony do zsumowanego sygnatu
20 Przycisk TAPE TO BOOTH/PHONES: gezeli przycisk jest wcińskipty, sygnat z gniażd TAPE IN (17) oraz USB (28) zostanie przy.§ćzony na wyjscia odsłuchowe PHONES (14) oraz BOOTH OUT (12) oraz pokazany na wskaźniku poziomu (15)
Uwaga: Ježeli dodatkowo przycisk AUX SEND TO BOOTH (21) jest wciński, przyejmuje priorytet, tzn. monitorowy i pokozywany bedzie sygnat z wysylki na efekt.
21 Przycisk AUX SEND TO BOOTH: po wci-snieciu przyciscu, sygnat z wysytki na efekt, zza regulatoria AUX SEND MASTER (25), jest wysytlany na wyjscia odschowe BOOTH OUT (12) oraz PHONES (14) i po-kazywany na wskazniku poziomu (15)
22 Przycisk PHANTOM 48 V (ze wskaznikiem diodowym); do wyczania zasilania phantom 48 V dla wejsc mikrofonowych MIC (1) Prosze zapoznać sie z uwagami w Rozdz. 4.1.1.
23 Regulator gośnosci BOOTH/PHONES dla sygnalu z wyjsć odśluchowych PHONES (14) oraz BOOTH OUT (12)
24 Dioda POWER ON
25 Regulator AUX SEND MASTER do wysylki zsumowanego sygnatu na wyjscie AUX SEND (13)
1.2 Panel tylny
26 Gniazdo zasilania do podlaczania zasilacza
27 Włacznik on/off
28 Tylko w modelu MMX-24USB: Gniazdo USB (typ B) do podlaczania komputera:MHz byc wykorzystwyane..., yako wyjscie (wyjscie cyfrowe dla zsumowanego sygnatu) oraz jako wejscie (jakowejcie audio)
2Środki bezpiecznychsta
Urzadzenia (mikser oraz zasilacz) spelniajwszystkie wymagania norm UE, dlategozostalo oznaczone symbole C
Zasilacz pracije na niebezpiecznym napieciu. Wszelkie naprawy serwisowe sązy zleci specjalisce. Nieodpwiednia obstuga moze spowodowa porazenie pradem elektrycznym.
- Urzadzenia przyznaczone są wylacznie do pracy wewnatrz pomieszczen. Naleź chronick je przyd dzialaniem wody, wysokiej wilgotnosci oraz wysokiej temperatury (dopuszczalny zakresDynosi 0 - 40^
- Nie nalezy stawiać na urzadzeniu zadnych pojemników zciecznp. szklanek.
Ciepto generowane podczas pracy urzadzenia musi dostac odprowadzone; dlategona lezy zapewnić dostacezną cyrkulacje po-wietrza wokóf urzadzenia i nie wolno zakrywac otworów wentylacyjnych w obudowie. -
Nie nalezy uzywac urzadzenia lub natychmiast odlaczyc zasilanie
-
gezeli stwierdzono widoczne uszkodzenia urzadzenia lub zasilacza,
- gezeli uszkodzenie moglo powsta na skutek upadku lub podobnego zdarzenia,
-
jejeli działa niepoprawnie.
Wkaźdym przypadku, naprawe urzadzenia nalezy zleci specjalSciie. -
Do czyszczenia uzywaćSuchej miękkiej sciereczki. Nie stosowej wody i srodków chemicznych.
- Producent ani dostawca nie ponesza odpo-wiedzialnosci za uszkodzenie spreztu badz obrazenia uzytkownika, jejeli urzadzenie bylo uzywane niedgndie z przyznaczeniem, zostaloNieodpowednio podlaczone lub poddaneNieautoryzowanej naprawie.
Po calkowitym zakończeni uksploatacji, nalezy oddac urzadzenia do punktu recyklingu.
3 Zastosowanie
Niniejszy mikser zostal zaprojektowany jako urzadzenia wolnostojace i przyznaczony jest do miksowania sygnatów audio w zastosowaniach PA oraz przy nagrywaniu dzwieku. Wyposaźny jest w dwa (MMX-24USB) lub 4 (MMX-44) kanaly wejsciowe mono oraz 4 kanaly stereo - pozwalajacych na podlącenie mikrofonów (rowniesz wymagajacych zasi-lania phantom) oraz zrodel audio z wyjsciem liniowym (np. instrumentów muzychnych, od-twarzaczy). Dzieki wysycie na efekt möglichwe jest podlącenie urzadzen do przytetwarzania urzadzenia efektowego. Mikser wyposaźny jest ponadto w wejscie i wyjscie nagrywania do podlączania urzadzenia rejestrujascego oraz wyjscie odsłuchowe zsumowanego sygnalu poprzej stuchawki lub system odsłuchowy.
Model MMX-24USB posiada ponadto interfejs USB audio do laczenia z komputerem.
4 Przygotowanie miksera do pracy
Przed przystapieniem do podlaczania /zmiany polaczenia oraz przydserwszym uruchomieniem, nalezy skrecić regulatory BOOTH/ PHONES (23) oraz MASTER (16) na minimum.
4.1 Podłuczanie zródeft audio
Ze względu na brak möglichwość przyłączenia miedzy wejsciami na kanatach mono, jederoc三点nie są wykorzystwyac tylko wejscie mikrofonowe (1) lub wejscie liniowe (2), nie są wykorzystwyac obu wejsć jederoc三点nie.
4.1.1 Mikrofony
Mikrofony nalezy podlaczać do symetrycznych gniazd XLR MIC (1). Dla wzystkich wieśc mikrofonowych sąwiwo jest wączenia zasilania phantom, wymaganego w przypadku mikrofonów pojemnosciowych: aby wączycz zasilanie phantom, nalezy wcisnć przycisk PHANTOM 48 V (22). Wączenia zasilania phantom sygnalizowane jest zapaleniem sie diody obok przycisku.
Uwaga: Przy wączonym zasilaniu phantom, nie wolno podȩczć mikrofonów z niesymetrycznym wyjsciem; mogę one ulec uszkodzeniu.
Aby zapobiec trzaskowski podczas włacznia, nalezy wączać i wączać zasilanie phantom tylko przy wączonym mikserze lub przy skreconych na minimum regulatorach wyjsciowych.
4.1.2 Urzadzenia audio z wyjsciem liniowym Urzadzenia audio z wyjsciem liniowym (np. odiorniki mikrofonów bezprzewodowych, instrumenty muzychne, odtwarzacze) sązy podłaczać do gniaźd 6,3 mm LINE (2) na ka-nałach wejsciowych. Gniaźda przystosowej są do sygnatów symetrycznych. Możliwe jest takłe podłuczanie urzadzen z wyjsciem niesymetrycznym, za pomocą 2-polowygo wtyku 6,3 mm.
- Urzadzenia mono podlaczać do kanaw CH 1 oraz CH 2 (MMX-24USB) lub CH 1 do CH 4 (MMX-44).
- Urzadzenia stereo podlaczać do kanaw CH 3 / 4 do CH 9 / 10 (MMX-24USB) lub CH 5 / 6 do CH 11 / 12 (MMX-44). W przy- padku podlacznia urzadzen mono na kanal stereo, wykorzystwyac tylko lewe gniaźdo L. Sygnaj wejsciowy zostanie wówczas wewétrznie przylaczony na lewy i sprawy kanal.
Ježeli wejscie TAPE IN (17) nie jest wykorysty-wane do podlaczania rejestratora (rozdz. 4.3),MZNE podlacyc do ngo dodatkowe zrodlo stereo zo wyjsciem liniowym (np. od-twarzacz CD jako zrodlo tla muzychego).
4.2 Urzadzenie efektowe
Dzieki wyposazeniu miksera w wysylke na efekt, czesc sygnalu z kanalow wejsciowych, pobierana za regulatorami wzmocnienia LEVEL (10), moze byc przypuszczana przy urzadzenia efektowe, a nastepnie dodawana do zsumowanego sygnalu.
1) Podłaczyc wejscie urzadzenia efektowego za pomocamy twyku 6,3 mm do wyjscia mono AUX SEND (13).
2) Polaczyc wyjscie urzadzenia efektowego z wejsciem LINE (2) nieduzywanego kanalu wejsciowego, zgodnia z opisem w Rozdz. 4.1.2.
4.3 Rejectrator
Urzadzenie rejestrujace stereo nalezy podlaczac do gniazd RCA TAPE IN (17) oraz TAPE OUT (18):
1) Podłaczyc wyjscie urzadzenia rejestrujucego do wejscia TAPE IN.
2) Podłaczyc wejscie urzadzenia rejestrujucego do wyjscia TAPE OUT; na wyjsciu tym dostepny jest zsumowy syngl, regulowany za pomocag regulatora MASTER (16).
Gniazda RCA moga byc rowniez wykorystwyane do podlaczania innych urzadzen z wyjsciem liinowym; pozwala to np. na podlaczenia dodatkowych odtwarzaczy do wejscia TAPE IN lub podlaczenia dodatkowego wzmacniacza do wyjscia TAPE OUT.
4.4 System odsłuchowy i sluchawki
Za pomocaj systemu odsluchowego i / lub sluchawek stereo, mozna monitorowac zmik-sowany syngal, sygnat wejsci TAPE IN (17) oraz sygnat wejsciwy z gniazda USB (28)^* . Sluchawki (minimalna impedancja 8 ) nalezy podlaczac do gniazda 6,3 mm PHONES (14). Wzmacniacz systemu odsluchowego mozna podlaczac do wyjscia stereo BOOTH OUT (12); oba gniazda 6,3 mm dla tego wyjscia są nie-symetryczne.
4.5 Wzmacniacz
Na wyjsciu stereo MASTER OUT (11) dostepny jest zmiksowany syngl, regulowany za pomocag regulatora MASTER (16).Do tego wyj
sca moza podlaczac wzmacniacz glowy systemu PA (lub innate uradzenie z wejsciem liiowym np. kolejny mikser). Oba gniazda 6,3 mm dla tego wyjscia są niesymetryczne.
4.6 Zasilanie/
Włacznie i wylacznie
Podlączyc dostarczony z mikserem zasilacz do gniażda (26) na tylnym panelu, a nastepnie do gniaźdka sieciowego (230V / 50Hz)
Aby wączyc mikser, ustawic przyȩcznik POWER (27) na ON; aby wączyc mikser, ustawic przyȩcznik na OFF. Wȩczenie miksera sygnalizowane jest zapaleniem sie diody (24).
Uwaga: Ježeli mikser nie bedzie przy dluszcy czas wykorzystwyany, nalezy odłaczycz zasilacz od gniażdka sieciowego, gdyż nawet przy wylączonym mikserze zasilacź pouchiera niewielka ilosc produ.
4.7 Wspolpraca z komputerem\*
Poprzej gniazdo USB (28), möglich jest transferawanie plików audio w obu kierunkach pomiedzy mikserem a komputerem, takze rownikoczenia:
- Wykorystwywanie gniażda USB jako wejscie: sygnat przyszylany do gniażda USBMZe dodawany do zsumowanego sygnalu odlschiwany poprzej zluchawki/system odśluchowy.
- Wykorystwywanie gniazda USB jako wyjscie: do gniazda USB przyszylany jest zsumowy sygnal, regulowany poukretlem MASTER (16).
Do wspólpracy z mikserem=no wykorzystać oprogramowanie systemowe komputera lub dodatkowo zainstalowany program audio. Wiele takich darmowych programów jest dostepnych w Internecie.
1) Właczyc komputer. Polaczyc port USB komputera z gniazdem USB miksera.
2) Mikser zostanie automatycznie Rozpoznany\
jako zewétrzne urzadzenia wiejsciowe\
i wyjsciowe USB. Wymagane sterownik\
(standardowe dla systemu operacynjego)\n\nZostana automatycznie zaintalowane.\n\n
Uwaga: Ježeli na komputerze nie ma wszystich niedzbednych sterownik, woesystapic koniecznosc wyszukania ich w Internecie lub wlozenia pły t instalacyjnej systemu. Ježeli trzeba, zrestarowc komputer po zainstalowaniu sterowników.
3) Uruchomic program do odtwarzania/re-jestraci dzwieku na komputerze i dokonac niedzbednych ustawien (inskrkja programu). Mikser maya juz obslugiwa zgodnie z opisem w Rozdz. 5.
Ježeli nie nastepuje nagrywanie lub odtwarzanie dzwieku, upewnic sie ze aktywowany zostal interferejs USB dla wejscia lub wyjscia audio wustawieniach systemowych komputera.
Wskazowka: W przypadku gdy mikser jest podlaczony zarowno do komputera jak i innych urzadzenia uziemionym kablem zasilajacym (np. wzmacniacza), istnieje ryzyko wystapienia pigti masy i zwizanego znia przydzwieku. Ayby weliminowac to zaklocenie, między mikser a kolejne urzadzenia nalezy wyczys separator masy (np. FGA-102 lub FGA-202 marki IMG STAGELINE).
5 Obsługa
UWAGA
Nie nalezy ustawiac zbyt wyoskiej glosnosci systemu audio ani na sluchawkach. Dlugotwate dzialanie duzej glosnosci moze uszkodzic sluch!
Ucho ludzkie przyzwyczaja sie do poziomudzwieku i po pewnym czasie nie odbieragojako wysokaiego.Dlatego nie nalezyzwiekszaucstawionegowczesnie poziomudzwieku.
5.1 Podstawowe ustawenia dla kanałow wejsciowych
Ponizsza kolejnosć dzialan jest tylko propozycja; inna kolejnosć jest rownieź moziwa.
1) Na kanalach wejsciowych skrćic wsystkie regulatory LEVEL (10) maksymalnie w lewo.
Na kanalach mono, ustawic regulatory GAIN (3), barwy (4) oraz PAN (8) na pozycje srodkowa oraz zwolnić wzystkie przyciski [75Hz](5)
Na kanalach stereo, zwolnić wzystkie przyciski +4 / -10 (6) i ustawic regulatory BAL (8) na pozycje srodkowa.
2) Skrecic regulator AUX SEND MASTER (25) maksymalnie w lewo.
3) Zwolnic przyciski TAPE [/ USB*] TO MIX (19), TAPE TO BOOTH / PHONES (20) oraz AUX SEND TO BOOTH (21).
4) Ustawic regulator MASTER (16) na "0 dB".
5) Podac sygnat audio na dany kanat (np. glos lub dzwiek z instrumentu).
6) Aby ustawic kanal mono, ustawic regulator LEVEL (10) na srodkowa pozycje. Nastepnie, ustawic wzmocnienie wejsciowe regulatorem GAIN (3) tak, aby wskaznik poziomu (15)Pokazywal 0 dB. Nastepnie ustawic barwe dzwieku regula torami EQ (4). Jesli trzeba, wcisnac przycisk aby wytlumic przydzwiek np. dzwieki uderzeniowe, szum). Wskaznik przesterowania PEAK (9) powinien zapala c sie na krtok tolyko przy osiaganiu maksmalnych wartosci sygnalu. Jezel swieci sie ciagle, skrecic regulator wzmocnienia GAIN i / lub regulatory barwy.
Aby ustawic kanal stereo
ustawic regulator LEVEL (10) tak, aby wskaznik poziomu (15)Pokazywa 0 dB. Jezeli poiziom sygnalu ze zrodla jest zbyt niski, wcisnac przycisk +4 / - 10 6)aby podbi go (o 12 dB).Jezeli wskaznik PEAK (9) swieci sie ciagle, naleyzzmniejszyc poiziom sygnalu na wyjsciu zrodla audio.
7) Po dokonaniu ustawien na danym kanale, skrecic regulator LEVEL dla tego kanalu maksymalnie w lewo i powtorzyc ustawienia dla kolejnego kanalu.
*tylko w modelu MMX-24USB
5.2 Miksowanie sygnatow ze zrodet audio
1) Ustawic regulator MASTER (16) na takawearto,aby poziomzmiksowanegosygnalu pozwal na optimalne dokanieustawien.
2) Po ustawieniu optymalnego poziomu oraz barwy na kanalach wejsciowych (rozd. 5.1), zmiksownik wszystkie sygnaly z kanalów wejsciowych za pomoczy ich regulatorow gośnosci LEVEL (10). Regulatory gośnosci LEVEL nieduzywanych kanalów skrekic maksymalnie w lewo.
3) Dla kanalow mono, za pomocag regulatorow panorama PAN (8) ustawic polozenie syngalow wzmiksownym sygnale stereo. Dla kanalow stereo ustawic balans syngalow stereo, za pomocag regulatorow BAL (8).
4) Ježeli do miksera podlaczono urzadzenia efektowe, patrz Rozdz. 5.2.1.
5) Aby dodac sygnat wejsciowy z gniazd TAPE IN (17) oraz gniazda USB (28)^* do zsumo wanego sygnalu, wcisnac przycisk TAPE[USB*] TO MIX (19).
Uwaga: Ježeli wyjsc TEAP OUT lub gniazdo USB wykorzystwyane jest do nagrywania, aby moc rownoczesnie odtrwarzać sygnat przy bez wyscie TEAP IN lub gniazdo USB, przycisk TEAP [/ USB*] TO MIX nie sąbe wciarsniety, w przyciwnym razie nasti spręzenia.
6) W oparciu o wskaznik poziomu (15), ustawic poziom glosnosci zmiksowanego sygnalu za pomocag regulatora MASTER (16). Upewnic sie, ze zaden z przycisków (20, 21) nie jest wcińskiwy; w przyciwnym wypadku, wskaznik diodowy nie bedziePokazywal poziomu zsumowanego sygnalu. Czerwone diody CLIP zapalaja sie gdy w przypadku przysterowania.
5.2.1 Ustawianie wysytki na efekt
Podłaczyc urzadzenia efektowy do wyjscia AUXSEND (13) oraz do jedergo z niewykorzystwyanych wejsc LINE 2 na kanalach wejsciowych.
1) Aby efekt byl slyszalny ustawic nastepujuce regulatory na srodkowa pozycje: -AUX SEND MASTER (25)
Regulator LEVEL (10) na kanale, do ktorego podlaczono urzadzenie efektowe
2) Za pomocag regulatorow AUXSEND (7) zmiksowac sygnazy z kanalow wejsciowych do wysylki na efekt. Sygnat pobierany jest za regulatorami LEVEL (10). Regulatory te po zwalaja na ustawienie zdanej sily efektuNiezaleznie dla kazdego kanalu.
Uwaga: Skrećic maksymalnie w lewo regulator AUX SEND na kanale, do ktorego podlaczono wyjscie uradzenia efektowego; w przyciwnym razie nastapi sprężenie.
3) Za pomocă regulatora AUX SEND MASTER (25) ustawic ilosczmiksowanego sygânul wyslanego na efekt (suma wsztkich sygnalów wysylanych na efekt), tak aby urzadzenia efektowne nie zostalo przyesterowane.
4) Za pomocag regulatora LEVEL (10) na kana, do ktorego podlaczono wyjscie urzadzenia efektowego, ustawic silc efektu dodawanego do zsumowanego sygnalu.
5.3 Monitorawanie sygnalu za pomocay systemu odsluchowego i sluchawek
Za pomocă dwoch przycisków (20, 21) wybrać sygnal wysyłany do systemu odstuchowej poprzej wyjscia PHONES (14) oraz BOOTH OUT (12) ipokezywany na wskaźniku (15):
- Ježeli zaden z tych przycisków nie jest wciński, zsumowany sygnal, regulowy za po mocą regulatora MASTER (16) jest odśluchiwany i pokazywany na wskaźniku poziomu.
- Jezieli wciński jest tylko przycisk TAPE TO BOOTH / PHONES (20), sygnat z wejscia TAPE IN (17) oraz gniażda USB* (28) jest odstuchiwany i pokazywany na wskażniku (np. w celu sprawdzenia dokonywanych nagran).
- Jezieli wciński jest przycisk AUX SEND TO BOOTH (21), odsłuchiwany i poukawynych na wskazniku jest sygnat wysyłany na efekt, zza regulatoria AUX SEND MASTER (25). W tym przypadku, ustawuminium przycisku TAPE TO BOOTH / PHONES nie ma znaczenia.
Ustawic glosnosc odschuwanego sygnalu za pomocag regulatora BOOTH / PHONES (23).
6 Specyfikacja
Czulość wejsciowa
Mic: 0,5mV
Master Out/Tape Out: 650mV (przy wskazaniu 0 dB)
Booth Out: 2V (przy wskazaniu 0dB)
Aux Send: 9.5V max
Impedancja sluchawek: ≥ 8
Interfejs USB*: . USB 2.0 (full speed)
Pasmo przenoszenia: .. 20-20 000 Hz
THD: <0,05%
Stosunek S/N: .74dB (wazony A)
Przesluch: -63 dB
Korektory barwy
basy: ±15 dB/80 Hz
srednie: ± 15dB / 2,5kHz
wysokie: ± 15dB / 12kHz
Filtr Low Cut: 75 Hz
Zasilanie phantom: .+48 V
Zasilanie: 18 V z dof. zasilacza 230 V/50 Hz
Zakres temperatur: .0-40°C
Wymiary (S× W× G)
MMX-24USB: . . . . . . 220 × 65 × 260 mm
MMX-44: 280 × 50 × 260 mm
Waga
MMX-24USB: . . . . . . 2.1kg
MMX-44: 2,2kg
Wspólpraca z systemami operacyjymi do pracy USB*: Windows 2000, Windows XP lub poźniejsze wersje Windows, Mac OS 9.0.4 lub poźniejsze, Mac OS X
Windows jest międzymarodowy, sprawnia chroniona marka dane zaćda do Microsoft Corporation. Mac OS jest międzymarodowy, sprawnia chroniona marka dane zaćda do Apple Inc.
ZzastrzeżeniemMZwiwośczmian.
