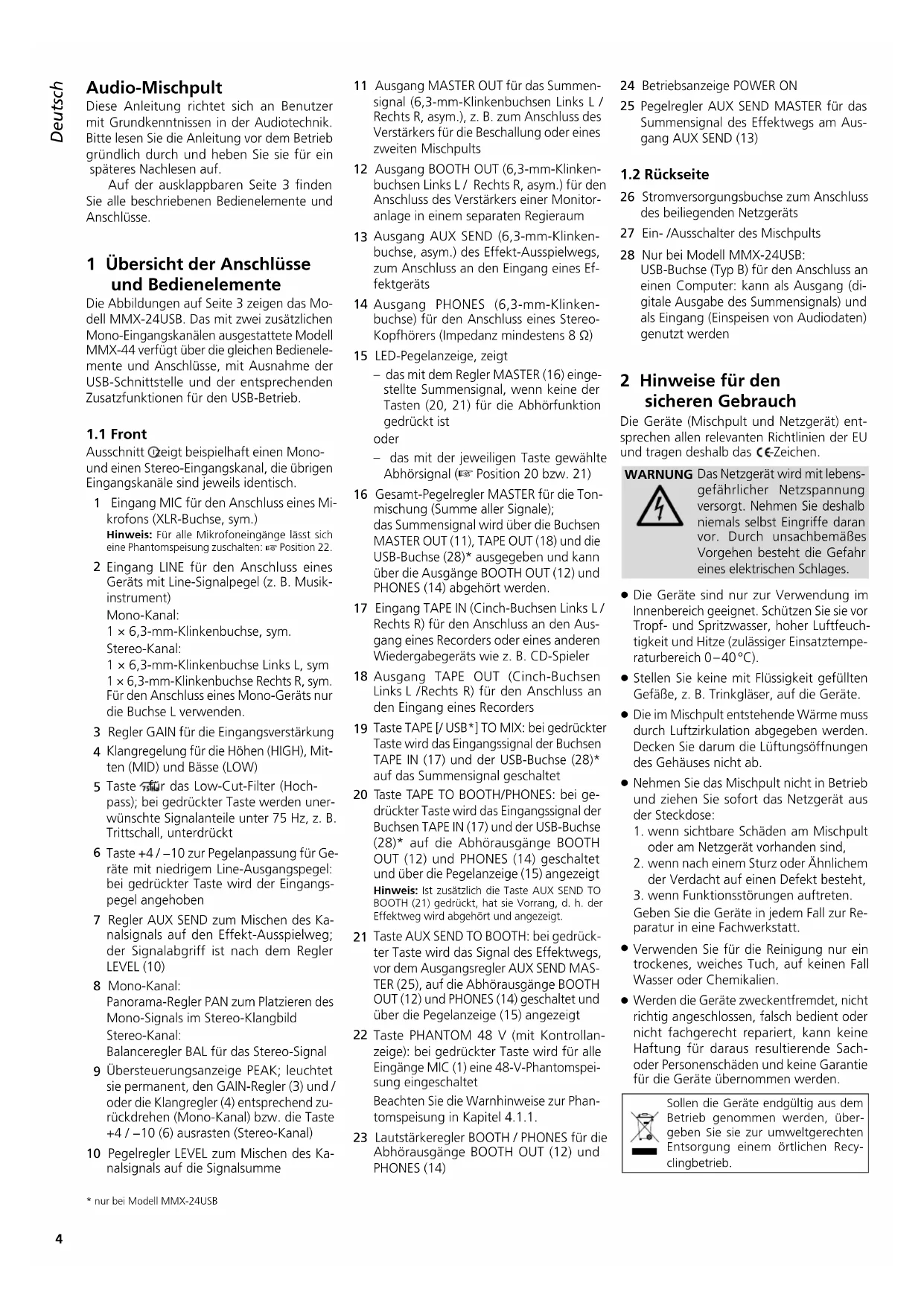

Notice IMG STAGE LINE MMX24USB - page 4
Waehlen Sie Ihre Sprache und Ihre E-Mail-Adresse: wir senden Ihnen eine speziell uebersetzte Version.
Produkttyp Mischpult
Marke IMG STAGE LINE
Modell MMX24USB
Mono-Eingangskanäle 2
Stereo-Eingangskanäle 4
Mikrofon-Eingangsempfindlichkeit 0,5 mV
Line-Eingangsempfindlichkeit (Mono) 1 mV
Line-Eingangsempfindlichkeit (Stereo) 10 mV
Tape-In-Eingangsempfindlichkeit 100 mV
Master-Out/Tape-Out-Ausgangspegel 650 mV (bei 0 dB Anzeige)
Booth-Out-Ausgangspegel 2 V (bei 0 dB Anzeige)
Aux-Send-Ausgangspegel 9,5 V max
Kopfhörerimpedanz ≥ 8 Ω
Klirrfaktor < 0,05 %
Signal-Rausch-Verhältnis > 74 dB (A-bewertet)
Equalizer Bässe ±15 dB/80 Hz, Mitten ±15 dB/2,5 kHz, Höhen ±15 dB/12 kHz
Low-Cut-Filter 75 Hz
Phantomspeisung +48 V
Stromversorgung 18 V über Netzteil (230 V/50 Hz)
Abmessungen (B × H × T) 220 × 65 × 260 mm
Gewicht 2,1 kg
USB-Audio-Interface Ja (USB-Typ-B-Anschluss)
Betriebstemperatur 0 - 40 °C
Kompatible Betriebssysteme Windows 2000/XP oder neuer, Mac OS 9.0.4 oder höher, Mac OS X
Verwendung Nur für Innenräume
Reinigung Trockenes, weiches Tuch, keine Chemikalien
Sicherheit Gehäuse nicht öffnen. Bei Beschädigung Netzteil abziehen. Feuchtigkeit und Wasserspritzer vermeiden.
Reparierbarkeit Reparatur nur durch Fachpersonal

Häufig gestellte Fragen - MMX24USB IMG STAGE LINE

Wie schließe ich ein Mikrofon an?
Verwenden Sie eine XLR-Buchse am Eingang MIC (1). Für Kondensatormikrofone aktivieren Sie die Phantomspeisung durch Drücken der Taste PHANTOM 48 V (22). Achtung: Schließen Sie kein unsymmetrisches Mikrofon an, wenn die Phantomspeisung aktiviert ist.
Wie schließe ich ein externes Effektgerät an?
Verbinden Sie den Eingang des Effektgeräts mit dem Ausgang AUX SEND (13) und den Ausgang des Geräts mit einem LINE-Eingang (2) eines freien Kanals. Verwenden Sie den Regler AUX SEND (7) des Kanals, um das Signal zum Effekt zu senden.
Wie schließe ich ein Aufnahmegerät an?
Schließen Sie den Ausgang des Aufnahmegeräts an den Eingang TAPE IN (17) und den Eingang des Aufnahmegeräts an den Ausgang TAPE OUT (18) an. Das Signal kommt vom Master, der mit MASTER (16) eingestellt wird.
Wie verwende ich das USB-Interface?
Verbinden Sie den USB-Anschluss (28) des Mischpults über ein USB-Kabel mit einem Computer. Das Mischpult wird als Audiogerät erkannt. Sie können es für Audioaufnahme und -wiedergabe verwenden. Wählen Sie es in den Audioeinstellungen Ihres Computers aus.
Wozu dient die Phantomspeisung und wann wird sie verwendet?
Die Phantomspeisung liefert eine Spannung von +48 V an die XLR-Mikrofoneingänge. Sie ist für Kondensatormikrofone erforderlich. Aktivieren Sie sie mit der Taste PHANTOM 48 V (22) und stellen Sie sicher, dass nur symmetrische Mikrofone angeschlossen sind.
Wie stelle ich den Equalizer auf einem Kanal ein?
Verwenden Sie die Potentiometer HIGH, MID und LOW (4), um die Höhen, Mitten und Bässe einzustellen. Der Einstellbereich beträgt ±15 dB. Um unerwünschte tiefe Frequenzen zu unterdrücken, aktivieren Sie den Low-Cut-Filter (5) bei 75 Hz.
Was bedeutet die rote PEAK-Anzeige?
Die PEAK-LED (9) zeigt eine Kanalüberlastung an. Wenn sie dauerhaft leuchtet, reduzieren Sie die Eingangsverstärkung mit dem GAIN-Regler (3) oder passen Sie den Equalizer an. Bei Stereokanälen deaktivieren Sie die Taste +4/-10 (6), falls sie gedrückt ist.
Wie höre ich den Mix über Kopfhörer?
Schließen Sie einen Kopfhörer (Impedanz ≥ 8 Ω) an die PHONES-Buchse (14) an. Stellen Sie die Lautstärke mit dem Regler BOOTH/PHONES (23) ein. Sie können die gehörte Quelle über die Tasten TAPE TO BOOTH/PHONES (20) und AUX SEND TO BOOTH (21) auswählen.
Wie konfiguriere ich eine Monitoranlage?
Verbinden Sie den Verstärker der Monitoranlage mit dem Ausgang BOOTH OUT (12). Das gehörte Signal wird durch die Hörertasten (20, 21) bestimmt. Standardmäßig wird das Mastersignal gesendet, wenn keine Taste gedrückt ist.
Welche wichtigen Sicherheitsvorkehrungen sind zu beachten?
Öffnen Sie niemals das Gehäuse (Stromschlaggefahr). Verwenden Sie das Mischpult nur in Innenräumen, fern von Flüssigkeiten und Feuchtigkeit. Blockieren Sie keine Lüftungsschlitze. Ziehen Sie das Netzteil bei Beschädigung oder längerem Nichtgebrauch ab. Die Reinigung sollte mit einem trockenen, weichen Tuch erfolgen.

Benutzerfragen zu MMX24USB IMG STAGE LINE

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Mischpult kostenlos im PDF-Format! Finden Sie Ihr Handbuch MMX24USB - IMG STAGE LINE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. MMX24USB von der Marke IMG STAGE LINE.

BEDIENUNGSANLEITUNG MMX24USB IMG STAGE LINE

Bestell-Nr. Order No. 20.2790

MMX-44

Bestell-Nr. Order No. 20.2800

C E

BEDIENUNGSANLEITUNG

INSTRUCTION MANUAL

MODE D'EMPLOI

ISTRUZIONI PER L'USO

GEBRUIKSAANWJZING

These Anleitungrichtet sich an Benutzer mit Grundkenntnissen in der Audiotechnik.itte lessen Sie die Anleitung vor dem Betrieb grundlich durch und haben Sie sie für ein späteres Nachlesen auf.

Auf der ausklappbaren Seite 3 finden Sie alle beschieden Bedienelemente und Anschlüsse.

1 Übersicht der Anschlüsse und Bedienelemente

Die Abbildungen auf Seite 3 zeigen das Modell MMX-24USB. Das mit zwei zusätzlichen Mono-Eingangskanäen ausgestattete Modell MMX-44 verfügt über die gleichen Bedieneleme und Anschlüsse, mit Ausnahme der USB-Schnittstelle und der entsprechenden Zusatzfunktionen für den USB-Betrieb.

1.1 Front

Ausschnitt Zeigt beiselpaft einen Monound einen Stereo-Eingangsgkanal, die übrigen Eingangsgkanale sind jeweils identisch.

1 Eingang MIC for den Anschluss eines Mikrofons (XLR-Buchse, sym.)
Hinweis: Für alle Mikrofoneingänge{lsst sich eine Phantomspeisung zuschalten: Position 22.
2 Eingang LINE fur den Anschluss eines Gerats mit Line-Signalpegel (z. B. Musikinstrument)

Mono-Kanal:

1× 6,3-mm -Klinkenbuchse,sym.

Stereo-Kanal:

1× 6,3 -mm-Klinkenbuchse Links L,sym
1× 6,3-mm -Klinkenbuchse Rechts R, sym. For den Anschluss eines Mono-Gerats nur die Buchse L verwenden.

3 Regler GAIN für die Eingangsverständlung
4 Klangregelung fur die Hohen (HIGH), Mitten (MID) und Basse (LOW)
5 Taste das Low-Cut-Filter (Hochpass); bei gedrückter Taste werden unerwünsche Signalanteile unter 75 Hz, z. B. Trittschall, unterrückt
6 Taste +4 / - 10 zur Pegelanpassung fur Gerate mit niedrigem Line-Ausgangspegel: bei gedruckter Taste wird der Eingangspegel angehoben
7 Regler AUX SEND zum Mischen des Kans signals auf den Effekt-Ausspielweg; der Signalabgriff ist nach dem Regler LEVEL (10)
8 Mono-Kanal: Panorama-Regler PAN zum Platzieren des Mono-Signals im Stereo-Klangbild Stereo-Kanal: Balanceregler BAL fur das Stereo-Signal
9 Übersteuerungsanzeige PEAK; leuchtet sie permanent, den GAIN-Regler (3) und/oder die Klangregler (4) entsprechend zurückdrehen (Mono-Kanal) bzw. die Taste +4 / - 10 6 ausrasten (Stereo-Kanal)
10 Pegelregler LEVEL zum Mischen des Kans signals auf die Signalsumme

11 Ausgang MASTER OUT für das Summensignal (6,3-mm-Klinkenbuchsen Links L / Rechts R, asym.), z. B. zum Anschluss des Verständers für die Beschaltung oder eines zweiten Mischpults
12 Ausgang BOOTH OUT (6,3-mm-Klinkenbuchsen Links L/ Rechts R, asym.) fur den Anschluss des Verstärkers einer Monitoranlage in einem separaten Regieraum
13 Ausgang AUX SEND (6,3-mm-Klinkenbuchse, asym.) des Effekt-Ausspielwegs, zum Anschluss an den Eingang eines Effektgerats
14 Ausgang PHONES (6,3-mm-Klinkenbuchse) fur den Anschluss eines StereoKopfhorers (Impedanz mindestens 8 Ω)
15 LED-Pegelanzeige, zeigt das mit dem Regler MASTER (16) eingestelle Summensignal, wenn keine der Tasten (20, 21) für die Abhörfungtion gedrückt ist oder
das mit der jeweiligen Taste gewählte Abhorsignal (Position 20 bzw. 21)
16 Gesamt-Pegelregler MASTER für die Ton-mischung (Summe aller Signale); das Summensignal wird über die Buchsen MASTER OUT (11), TAPE OUT (18) und die USB-Buchse (28) ausgegeben und kann über die Ausgänge BOOTH OUT (12) und PHONES (14) abgehört werden.
17 Eingang TAPE IN (Cinch-Buchsen Links L/ Rechts R) fur den Anschluss an den Ausgang eines Recorders oder eines anderen Wiedergabegerats wie z. B. CD-Spieler
18 Ausgang TAPE OUT (Cinch-Buchen Links L/Rechts R) fur den Anschluss an den Eingang eines Recorders
19 Taste TAPE [/USB
] TO MIX: bei gedrückter Taste wird das Eingangssignal der Buchsen TAPE IN (17) und der USB-Buchse (28) auf das Summensignal gescheltet
20 Taste TAPE TO BOOTH/PHONES: bei gedruckter Taste wird das Eingangssignal der Buchsen TAPE IN (17) und der USB-Buchse (28)^
auf die Abhorausgabe BOOTH OUT (12) und PHONES (14) geschaltet und über die Pegelanzeige (15) angezeigt Hinweis: Ist zusätzlich die Taste AUX SEND TO BOOTH (21) gedruckt, hat sie Vorrang, d. h. der Effektweg wird abgehört und angezeigt.
21 Taste AUX SEND TO BOOTH: bei gedrückter Taste wird das Signal des Effektwegs, vor dem Ausgangsregler AUX SEND MASTER (25), auf die Abhörausgabe BOOTH OUT (12) und PHONES (14) geschalte und über die Pegelanzeige (15) angezeigt
22 Taste PHANTOM 48 V (mit Kontrollan-zeige): bei gedrückter Taste wird fur alle Eingänge MIC (1) eine 48-V-Phantomspeisung eingeschaltet Beachten Sie die Warnhinweise zur Phantomspeisung in Kapitel 4.1.1.
23 Lautstärkeregler BOOTH / PHONES für die Abhöausgabe BOOTH OUT (12) und PHONES (14)

24 Betriebsanzeige POWER ON
25 Pegelregler AUX SEND MASTER für das Summensignal des Effektwegs am Ausgang AUX SEND (13)

1.2 Rückseite

26 Stromversorgungsbuchse zum Anschluss des beiliegenden Netzgeräts
27 Ein-/Ausschalter des Mischpults
28 Nur bei Modell MMX-24USB: USB-Buchse (Typ B) für den Anschluss an einen Computer: kann als Ausgang (digitale Ausgabe des Summensignals) und als Eingang (Einspeisen von Audiodaten) genutzt werden

2 Hinweise für den sicheren Gebrauch

Die Geräte (Mischpult und Netzgerät) entsprechen allen relevanten Richtlinien der EU und trag den shalb das €-Zeichen.

WARNING Das Netzgerät wird mit lebensgeführlicher Netzspannung versorgt. Nehmen Sie deshalbniemals selbst Eingriffe davon vor. Durch unsachbemäbes Vorgehen besteht die Gefahr eines elektrischen Schlages.

Die Geräte sind nur zur Verwendung im Innenbereich geeignet. Schützen Sie sie vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperaturbereich 0 - 40^ ).
- Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, z. B. Trinkgläser, auf die Geräte.
Die im Mischpult entstehende Wärme muss durch Luftzirkulation abgegeben werden. Decken Sie darum die Luftungsöffnungen des Gehäuses nicht ab.
- Nehmen Sie das Mischpult nicht in Betrieb undziehen Sie sofort das Netzgerät aus der Steckdose:

  1. wenn sichtbare Schäden am Mischpult oder am Netzgerät vorhanden sind,
  2. wenn nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,
  3. wenn Funktionstörungen auftreten.
    Geben Sie die Geräte in jeder Fall zur Reparatur in eine Fachwerkstatt.

  4. Verwenden Sie für die Reinigung nur ein trockenes, weiches Tuch, auf keinen Fall Wasser oder Chemikalien.

  5. Werden die Geräte zweckentfremdet, nicht richtig angeschlossen, falsch bedient oder nicht fachgerecht repariert, kann keine Haftung für daraus resultierende Sachoder Personenschäden und keine Garantie für die Geräte übernommen werden.

Sollen die Geräte endgültig aus dem Betrieb genommen werden, übergeben Sie sie zur umweltgerechten Entsorgung einem örtlichen Recyclungbetrieb.

3 Einsatzmöglichkeiten

Dieses Audio-Mischpult ist für universelle Beschallungs- und Aufnahmezwecke geeignet. Es verfügbar über 2 (MMX-24USB) bzw. 4 (MMX-44) Mono-Eingangskanäe und 4 Stereo-Eingangskanäe für den Anschluss von Mikrofonen (auch phantomgespeiste) und Tonquellen mit Line-Ausgangsgepel (z. B. Instrumente, Abspielgeräte). Ein Ausspielweg erfolgt den Einsatz eines Effektgeräts. Außer dem sind Anschlüsse für einen Recorder vorhanden. Die Tonmischung kann über einen Kopfhörer und /oder eine Monitor anlage in einem separaten Regieraum abgehört werden. Das Modell MMX-24USB verfügbar zusammen über eine USB-Audio-Schnittstelle zur Verbindung mit einem Computer.

4 Inbetriebnahme

Vor dem Herstellen / Trennen von Verbindungen und vor jedem Einschalten sollen den Ausgangsregler BOOTH / PHONES (23) und MASTER (16) auf Minimum gestellt werden.

4.1 Tongquellen anschlieBen

Da in den Mono-Kanälen nicht zwischen den Eingängen umgeschaltet werden kann, entweder den Mikrofoneingang (1) oder den Line-Eingang (2) verwenden, nicht beide gleichzeitig.

4.1.1 Mikrofone

Mikrofone an die symmetrisch beschalten XLR-Buchsen MIC (1) anschließen. Für phantomgespeiste Mikrofone lasst sich durch Drücken der Taste PHANTOM 48 V (22) für alle XLR-Buchsen gemeinsam eine 48-V-Phantomspeitung einschalten. Bei aktivierter Phantomspeitung leuchtet die Anzeige neben der Taste.

Vorsicht: Bei eingeschalteter Phantomspeisung daraufein Mikrofon mit asymmetrischem Ausgang angeschlossen sein, da diese beschiedt werden kann.

Um Schaltgeräusche in den Lautsprechnern und im Kopfhörer zu vermeiden, die Phantomspeisung nur ein- oder ausschalten, wenn das Mischpult ausgeschelt ist oder die jeweiligen Ausgangsregler auf Minimum gestellt sind.

4.1.2 Line-Tonquellen

Tonquellen mit Line-Signalpegel (z. B. Empfänger von drahtlosen Mikrofonsystemen, Effektgeräte, Instrumente, Abspielgeräte) an die 6,3-mm-Klinkenbuchsen LINE (2) der Eingangskanä anschließlich. Die Buchsen sind symmetrisch beschelt. Es{lüssen sich aber auch Geräte mit asymmetrisch beschaltetem Ausgang über 2-polige Klinkenstecker anschließlich.

Mono-Geräte an die Mono-Kanäle CH 1 und CH 2 (MMX-24USB) bzw. CH 1 bis CH 4 (MMX-44) anschließen.
- Stereo-Geräte an die Stereo-Kanäle CH 3/4 bis CH 9/10 (MMX-24USB) bzw. CH 5/6 bis

CH 11 / 12 (MMX-44) anschlieBen. Soll an einen Stereo-Kanal ein Mono-Gerat angegeschlossen werden, nur die Buchse L verwenden. Das Mono-Signal wird dann intern auf den rechten und linken Kanal geschaltet.

Ist der Cinch-Eingang TAPE IN (17) nicht von einem Recorder belegt (Kapitel 4.3), kann auch hier ein zusätzliches Stereo-Gerät mit Line-Pegel angeschlossen werden (z. B. ein CD-Spieler für Hintergrundmusik in Spielpausen).

4.2 Effektgerät anschlieBen

Über den Ausspielweg konnen Signalanteile aus den Eingangskanänen ausgekoppelt, über ein Effektgerät geführt und nach ihrer Bearbeitung auf das Summensignal gemisch werden. Der Signalabgriff ist nach dem Regler LEVEL (10) des jeweiligen Eingangskanals.

1) Den Eingang des Effektgerats über einen 6,3-mm-Klinkenstecker mit dem MonoAusgang AUXSEND (13) verbinden.
2) Den Ausgang des Effektgeräts mit dem LINE-Eingang (2) eines freien Eingangskanals verbinden, siehe dazu Kapitel 4.1.2.

4.3 Recorder anschlieBen

Ein Stereo-Aufnahmegerät, z. B. Tonbandgerät, kann an die Cinch-Buchsen TAPE IN (17) und TAPE OUT (18) angeschlossen werden:

1) Den Wiedergabeausgang des Recorders an den Eingang TAPE IN anschlieBen.
2) Den Aufnahmeeingang des Recorders an den Ausgang TAPE OUT anschlieBen; der Ausgang erhalten das mit dem Regler MASTER (16) eingestellte Summensignal.

Die Cinch-Anschlüsse konnen jedoch auch für andere Geräte mit Line-Signalpegel genutzt werden, z. B. Lösst sich ein Wiedergabegerät wie CD- oder MP3-Spieler an TAPE IN anschlieben oder ein zusätzlicher Veränder an TAPE OUT.

4.4 Monitoranlage und Kopfhörer anschließen

Über einen Stereo-Kopfhörer und /oder über eine Monitoranlage in einem separaten Regierraum kann die Tonabmischung, das Eingangssignal der Buchsen TAPE IN (17) und der USB-Buchse (28)^* oder der Effektweg abgehört werden. Den Kopfhörer (Mindestimpedanz 8 ) an die 6,3-mm-Klinkenbuchse PHONES (14) anschließen. Den Verträker der Monitoranlage an den Stereo-Ausgang BOOTH OUT (12) anschließen; die beiden 6,3-mm-Klinkenbuchsen des Ausgangs sind asymmetrisch beschaltet.

4.5 Verständner anschließen

Der Stereo-Ausgang MASTER OUT (11) erhält das mit dem Regler MASTER (16) eingestellte Summensignal. Hier kann der Versteller für die Beschallung angeschlossen werden (oder ein anderes Gerät mit Line-Eingang wie z. B. ein zweites Mischpult). Die 6,3-mm-Klinkenbuchsen sind asymmetrisch beschaltet.

4.6 Stromversorgung / Ein- und Ausschalten

Das beiliegende Netzgerät mit der Stromversorgungsbuchse (26) auf der Rückseite verbinden und in eine Steckdose (230V / 50Hz) stecken.

Zum Einsatz den Mischpults den Schalter POWER (27) auf ON stellen, zum Ausschalten auf OFF. Bei eingeschaltetem Gerät leuchtet die Betriebsanzeige (24).

Hinweis: Wird das Mischpult langere Zeit nicht betrieben, das Netzgerät aus der Steckdoseziehen, da es selbst bei ausgeschalteten Mischpult einen geringen Strom verbraucht.

4.7 Betrieb mit Computer*

Über die USB-Buchse (28) konnen Audiodaten in beiden Richtungen zwischen Mischpult und Computer übertragen werden, auch gleichzeitig:

  • Verwendung als Eingang: Über die USB-Buchse eingespeiste Daten halten sich auf das Summensignal schalten und über Kopfhörer/Regie-Monitoranlageabhören.
  • Verwendung als Ausgang: Die USB-Buchsgebibt das mit dem Regler MASTER (16) eingestellte Summensignal aus.

Für den Betrieb des Mischpults mit einem Computer kann die mit dem Betriebssystem mitgelieferte Audio-Software verwendet werden oder zusätzlich installierte Audio-Software. Verschiedene Audio-Programme zur Aufnahme und Wiedergabe sind kostenlos im Internet erhältlich.

1) Den Computer hochfahren und die USB-Buchse des Mischpults mit einem USB-Anschluss am Computer verbinden.
2) Das eingeschaltete Mischpult wird vom Computer als USB-Audiogerät für die Toneeingabe und Tonausgabe erkannt. Die erforderlichen Treiber (Standard-Treiber des Betriebssystems) sind auf dem Computer vorhanden.

Hinweis: Befinden sich nicht alle geforderten Treiber auf dem Computer, müssen sie nachinstalliert werden, z. B. über die Betriebssystem-Original-CD. Gegebenenfalls nach der Installation den Computer neu starten.

3) Das verwendete Audio-Programm au-rufen und dort die erforderlichen Einstellungen für die Tonwiedergabe über das Mischpult bzw. Tonaufnahme vom Mischpult vornehmen (Anleitung des Programms). Das Mischpult kann dann anhand Kapitel 5 bedient werden.

Findet keine Tonaufnahme bzw. Tonwiedergabestatt, in den Systemeinstellungen des Computers überprüfen, ob die USB-Schnittstelle fur die Toneingabe bzw. Tonausgabe angewählt ist.

Tipp: Ist das Mischpult sowohl mit einem Computer verbunden als auch mit Geräten, die über ihr Netz-kabel geerdet sind (z. B. Verständner), können aufgrund von Masschleifen Brummstörungen auftreten. Um diese zu beseitigen, kann das Mischpult über ein Massetrennfilter (z. B. FGA-102 oder FGA-202 von IMG STAGELINE) mit dem jeweiligen Gerät verbunden werden.

5 Bedienung

VORSICH

IMG STAGE LINE MMX24USB - VORSICH - 1

Stellen Sie die Lautstärke der Audioanlage und des Kopfhörseriehoch ein. Hohe Lautstärken konnen auf Dauer das Gehör schädigen!

Das Ohr gewöhnt sich an hohe Lautstärken und empfindet sie nach einiger Zeit als nicht mehr so hoch. Erhöhen Sie darum eine hohe Lautstärke nach der Gewohnung nicht weiter.

5.1 Grundeinstellung der Eingangskanäle

Die folgenden Bedienschritte zur Pegelanpassung und Klangkorrektur dienen nur als Hilfestellung, es sind auch andere Vorgehenwesen possible.

1) In allen Eingangskanälen die Regler LEVEL (10) ganz zurückdrehen.
In den Mono-Eingangskanänen alle Regler GAIN (3), alle Klangregler (4) und alle Regler PAN (8) in die Mittelposition drehen und alle Tasten 7(16) ausrasten.
In den Stereo-Eingangsganälen alle Tasten +4 / - 10 6) ausrasten und alle Regler BAL (8) in die Mittelposition drehen.
2) Den Regler AUX SEND MASTER (25) ganz zurückdrehen.
3) Die Tasten TAPE [/USB*] TO MIX (19), TAPE TO BOOTH / PHONES (20) und AUX SEND TO BOOTH (21) ausrasten.
4) Den Summenregler MASTER (16) in die Position „0 dB" stellen.
5) Ein Tonsignal auf den jeweiligen Eingangskanal geben (z. B. in ein Mikrofon singen, Instrument speilen).
6) Zur Einstellung eines Mono-Kanals den Regler LEVEL (10) in die Mittelposition drehen. Den Regler GAIN (3) so einstellen, dass die Pegelanzeige (15) bei 0 dB leuch-tet. Den Klang mit den drei EQ-Reglern (4) einstellen und bei Bedarf die Taste (日) zum Unterträcken tieffrequenter Storger-ausche (z. B. Trittschall, Brummen) dru-cken. Danach die Aussteuerung ggf. mit dem Regler GAIN korrigieren. Die Anzeige PEAK (9) sollt hochstens bei Signalspitzen kurz aufflackern. Leuchtet sie permanent, den Regler GAIN und /oder die Klangregler entsprechend zurückdrehen.

Zur Einstellung eines Stereo-Kanals den Regler LEVEL (10) soweit aufdrehen, dass die Pegelanzeige (15) bei 0 dB leucht. Muss er dazu sehrweit aufgedreht werden, zur Pegelanhebung (12 dB) die Umschalttaste +4 / - 10 6im Kanalzug drucken.Muss er sehrweit zuruckgedreht werden und leuchtet permanent die Anzeige PEAK (9) des Kanals,den Ausgangspegel der Tonquelle reduzieren.

7) Nach der Einstellung eines Kanals seinen Regler LEVEL ganz zurückdrehen und den{nachsten Kanal einstellen.

5.2 Tonquellen mischen

1) Den Summenregler MASTER (16) so welt aufziehen, dass sich das Mischungsverhältnis der Tonquellen optimal einstellen lässt.
2) Sind alle Einstellungen zur Pegelanpassung und alle Klangeinstellungen durchgeführt (Kap. 5.1), mit den Reglern LEVEL (10) die Signale der Eingangskanäle im gewünschten Lautstarkeverhältnis mischen. Die Regler LEVEL nicht benutzter Kanäle immer ganz zurückdrehen.
3) Fur die Mono-Kanäle mit den Panoramaireglern PAN (8) die Mono-Signale im Stereo-Klangbild platzieren und für die Stereo-Kanäle mit den Reglern BAL (8) die Balance der Stereo-Signale einstellen.
4) Ist ein Effektgerät angeschlossen, siehe Kapitel 5.2.1.
5) Um das Eingangssignal der Buchsen TAPE IN (17) und der USB-Buchse (28)^ auf die Signalsumme zu schalten, die Taste TAPE [/USB*] TO MIX (19) drucken.

Hinweis: Wird während einer Aufnahme über die Buchsen TAPE OUT bzw. die USB-Buchse das Aufnahmesignal als Eingangssignal auf die Buchsen TAPE IN bzw. die USB-Buchse gegeben, davon die Taste TAPE [/USB*] TO MIX nicht gedrückt sein, daß eine Rückkopplung auftritt.
6) Mit dem Regler MASTER (16) die endgültige Lautstärke des Summensignals einstellen, unter Zuhilfennahme der Pegelanzeige (15). Damit diese den Pegel des Summensignals anziegt, darauf keine der beiden Tasten (20, 21) für die Abhörfungtion gedrückt sein. Bei Übersteuerung leuchten die roten LEDs CLIP der Pegelanzeige.

5.2.1 Effekt-Ausspielweg einstellen

Das Effekt gerät muss am Ausgang AUX SEND (13) und am LINE-Eingang (2) eines freien Eingangskanals angeschlossen sein.

1) Damit die nachfolgenden Effekt-Einstellungen hörbar sind, folgende Regler vorerst ungebär in die Mittelposition drehen: - AUX SEND MASTER (25)
den Regler LEVEL (10) des Kanals, and dem das Effektgerät angeschlossen ist
2) Mit den Reglern AUX SEND (7) die Signale der Eingangskanäle auf den Effektweg mischen. Der Signalabgriff ist nach dem Regler LEVEL (10), d. h. der Effektanteil eines Kanals ist immer proportional zum eingestillten Kanalpegel.
Hinweis: Den Regler AUX SEND des Kanals, an dem das Effektgerät angeschlossen ist, ganz zurückdrehen, anderenfalls tritt eine Rückkopplung auf.
3) Mit dem Regler AUX SEND MASTER (25) den Pegel für das Ausgangssignal des Effektwegs (Summe aller auf den Effektweg gemischten Signale) so einstellen, dass das Effektgerät nicht übersteuert wird.
4) Mit dem Regler LEVEL (10) des Kanals, an dem das Effektgerät angeschlossen ist, das Effektsignal auf das Summensignal mischen.

5.3 Abhoren über Kopfhörer und Monitoranlage

Die beiden Zuweisungstasten (20, 21) für die Abhörfungtion bestimmen, welches Signal über die Ausgänge BOOTH OUT (12) und PHONES (14) abgehört und von der LED-Pegelanzeige (15) angezeigt wird:

  • Ist keine der Tasten gedrückt, wird das mit dem Regler MASTER (16) eingestelle Summensignal abgehört und angezeigt.
  • Ist nur die Taste TAPE TO BOOTH / PHONES (20) gedrückt, wird das Eingangssignal der Buchsen TAPE IN (17) und der USB-Buchse (28)^ abgehört und angezeigt (z.B. zur Kontrolle einer Aufnahme).
  • Ist die Taste AUX SEND TO BOOTH (21) gestrukt, wird das Signal des Effektwegs, vor dem Ausgangsregler AUX SEND MASTER (25), abgehört und angezeigt. Die Stellung der Taste TAPE TO BOOTH/ PHONES hat in thisem Fall keine Bedeutung.

Die Abhörluststärke mit dem Regler BOOTH / PHONES (23) einstellen.

6 Technische Daten

Eingangsempfindlichkeit

Mic: 0.5mV

Line (Mono-Kanal): .1 mV

Line (Stereo-Kanal): . . . 10 mV

Tape In: 100 mV

Ausgangspegel

Master Out/Tape Out: 650mV (bei Anzeige 0 dB)

Booth Out: 2V (bei Anzeige 0 dB)

Aux Send: . max. 9,5V

Kopfhorerimpedanz: ... ≥ 8Ω

USB-Schnittstelle*:... USB 2.0 (Full Speed)

Frequenzbereich: 20-20000 Hz

Klirrfactor: <0.05%

Storbstand: 74 dB (A-bewertet)

Ubersprechen: -63 dB

Klangregler

Basse: ± 15dB / 80Hz

Mitten: ± 15dB / 2,5kHz

Hohen: .15dB/12kHz

Low-Cut-Filter: 75 Hz

Phantomspeisung: .+48V

Stromversorgung: ... ~ 18 V über beiliegenden Netzgerät an 230V/50Hz

Einsatztemperatur: .0-40°C

Abmessungen (B× H× T)

MMX-24USB: . . . . . . 220 × 65 × 260 mm

MMX-44: 280 × 50 × 260 mm

Gewicht

MMX-24USB: 2,1kg

MMX-44: 2,2 kg

Geeignete Betriebssysteme fur den Datentransfer uber die USB-Schnittstelle*:Windows 2000, Windows XP oder nachfolgende Windows-Versoienen,Mac OS 9.0.4 oder hoher,Mac OS X

Windows ist ein registriertes Warenzeichen der Microsoft Corporation in den USA und anderen Ländern. Mac OS ist ein registrierte Warenzeichen von Apple Inc. in den USA und anderen Ländern.

Änderungen vorbehalten.

Audio Mixer

6 Technische gegevens

Ingangsgevoeligheid

Mic: 0,5mV

Line (monokanaal): .1mV

Line (stereokanaal): . . . 10 mV

Tape In: 100 mV

Uitgangsnavau

Master Out/Tape Out: 650mV (bij weergave 0 dB)

verholding: .>74 dB (A-gemeten)

Overspraat: -63 dB

Equalizer

Lage tonen: .15dB/80Hz

Middentonen: .±15 dB/2,5 kHz

Hoge tonen: .±15dB/12kHz

Handbuch-Assistent
Angetrieben von Anthropic
Warten auf Ihre Nachricht
Produktinformationen

Marke : IMG STAGE LINE

Modell : MMX24USB

Kategorie : Mischpult
