Caractéristiques techniques	Table de mixage 24 canaux, USB, avec effets intégrés
Connectivité	Entrées XLR, jack 6,35 mm, RCA, USB
Alimentation	Alimentation secteur, adaptateur inclus
Dimensions	Largeur : 48 cm, Profondeur : 30 cm, Hauteur : 10 cm
Poids	3,5 kg
Utilisation	Idéale pour les concerts, les événements en direct, et les studios d'enregistrement
Maintenance	Nettoyage régulier des faders et des boutons, vérification des connexions
Sécurité	Utiliser uniquement avec l'adaptateur fourni, éviter l'humidité
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - MMX24USB IMG STAGE LINE

Comment puis-je connecter mon IMG Stageline MMX24USB à un ordinateur ?

Pour connecter votre table de mixage IMG Stageline MMX24USB à un ordinateur, utilisez un câble USB. Branchez une extrémité au port USB de la table et l'autre à un port USB disponible sur votre ordinateur. Assurez-vous que les pilotes nécessaires sont installés.

Pourquoi je n'entends pas le son de ma table de mixage ?

Vérifiez d'abord que la table est allumée et que le volume principal est réglé correctement. Assurez-vous que les câbles sont bien connectés et que les entrées sont sélectionnées. Vérifiez également que les niveaux de gain des canaux utilisés ne sont pas trop bas.

Comment puis-je enregistrer le son de la table de mixage ?

Pour enregistrer le son, connectez la sortie USB de la table à votre ordinateur et utilisez un logiciel d'enregistrement audio. Sélectionnez le MMX24USB comme source d'entrée dans le logiciel et lancez l'enregistrement.

Que faire si la qualité du son est médiocre ?

Vérifiez les réglages d'égalisation et assurez-vous que les câbles sont en bon état. Évitez d'utiliser des câbles trop longs et assurez-vous que les niveaux de gain ne sont pas trop élevés pour éviter la distorsion.

Comment réinitialiser ma table de mixage IMG Stageline MMX24USB ?

Pour réinitialiser la table de mixage, éteignez-la, puis maintenez enfoncé le bouton de mise sous/hors tension tout en la rallumant. Cela réinitialisera les paramètres par défaut.

Puis-je utiliser des microphones à condensateur avec cette table ?

Oui, la IMG Stageline MMX24USB est compatible avec les microphones à condensateur. Assurez-vous d'activer l'alimentation fantôme (48V) pour les microphones qui en ont besoin.

Comment ajouter des effets audio à mon mix ?

Utilisez les effets intégrés de la table en réglant les paramètres sur les canaux appropriés. Vous pouvez également brancher des processeurs d'effets externes via les envois auxiliaires.

Pourquoi le son est-il déformé lorsque j'augmente le volume ?

La distorsion peut être causée par un niveau de gain trop élevé ou un volume excessif sur les canaux. Réduisez le gain des canaux et le volume principal pour éviter cela.

Comment puis-je brancher des instruments à ma table de mixage ?

Branchez vos instruments via les entrées ligne ou les prises jack sur la table de mixage. Assurez-vous de régler le niveau de gain pour chaque canal en fonction de l'instrument utilisé.

Est-il possible de mixer en mode stéréo ?

Oui, vous pouvez mixer en mode stéréo en utilisant les canaux stéréo disponibles sur la table et en ajustant les réglages de panoramique pour chaque canal.

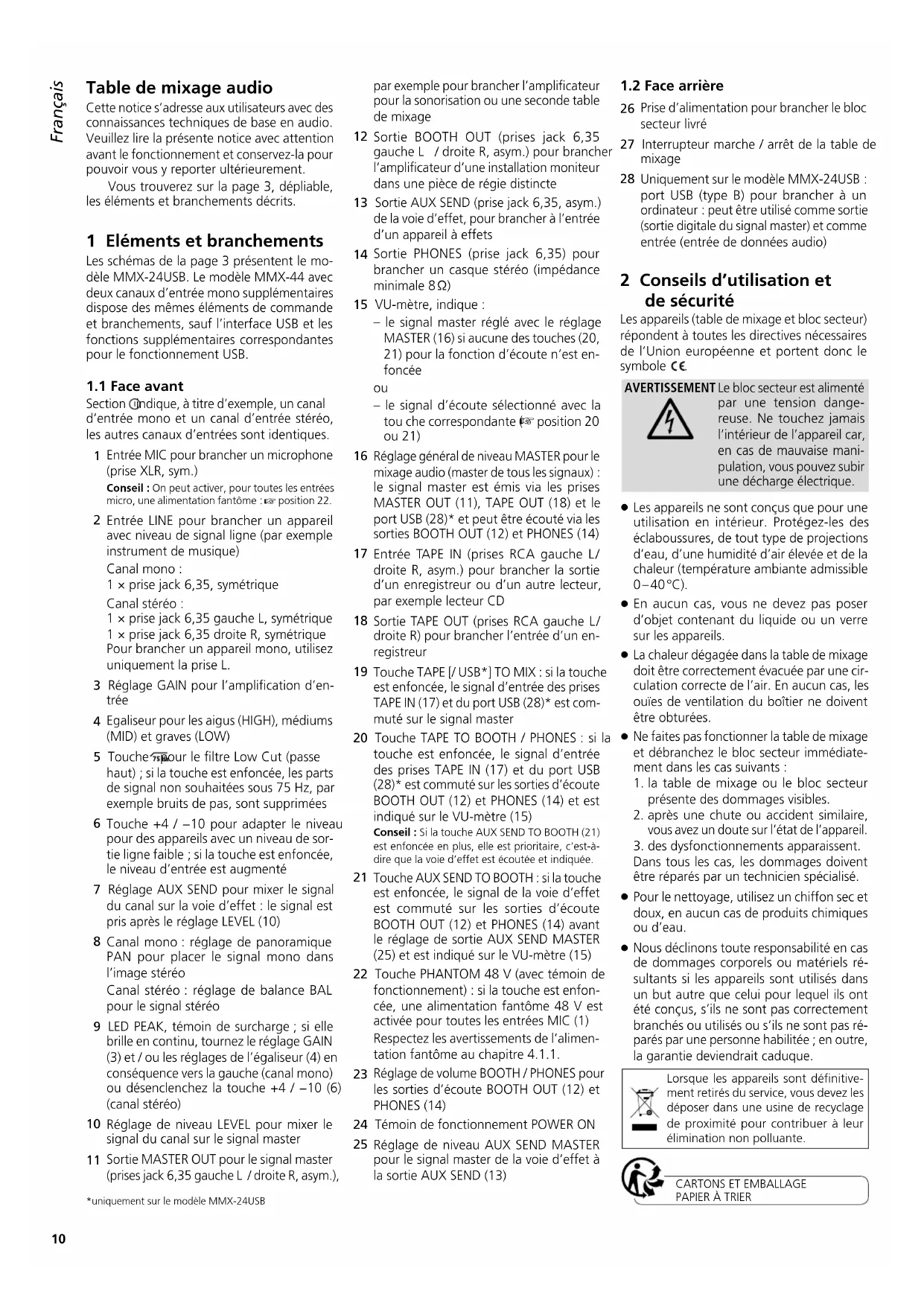

MODE D'EMPLOI MMX24USB IMG STAGE LINE

Section indique, à titre d’exemple, un canal d’entrée mono et un canal d’entrée stéréo, les autres canaux d’entrées sont identiques.

Entrée MIC pour brancher un microphone (prise XLR, sym.) Conseil: On peut activer, pour toutes les entrées micro, une alimentation fantôme: position 22.

Entrée LINE pour brancher un appareil avec niveau de signal ligne (par exemple instrument de musique) Canal mono: 1 × prise jack 6,35, symétrique Canal stéréo: 1 × prise jack 6,35 gauche L, symétrique 1 × prise jack 6,35 droite R, symétrique Pour brancher un appareil mono, utilisez uniquement la prise L. 3 Réglage GAIN pour l’amplification d’en- trée

Egaliseur pour les aigus (HIGH), médiums (MID) et graves (LOW) 5 Touche pour le filtre Low Cut (passe haut); si la touche est enfoncée, les parts de signal non souhaitées sous 75 Hz, par exemple bruits de pas, sont supprimées

Touche +4 / −10 pour adapter le niveau pour des appareils avec un niveau de sor- tie ligne faible; si la touche est enfoncée, le niveau d’entrée est augmenté 7 Réglage AUX SEND pour mixer le signal du canal sur la voie d’effet: le signal est pris après le réglage LEVEL (10)

Canal mono: réglage de panoramique PAN pour placer le signal mono dans l’image stéréo Canal stéréo: réglage de balance BAL pour le signal stéréo 9 LED PEAK, témoin de surcharge; si elle brille en continu, tournez le réglage GAIN (3) et / ou les réglages de l’égaliseur (4) en conséquence vers la gauche (canal mono) ou désenclenchez la touche +4 / −10 (6) (canal stéréo)

Réglage de niveau LEVEL pour mixer le signal du canal sur le signal master

Sortie MASTER OUT pour le signal master (prises jack 6,35 gauche L / droite R, asym.), par exemple pour brancher l’amplificateur pour la sonorisation ou une seconde table de mixage

Sortie BOOTH OUT (prises jack 6,35 gauche L / droite R, asym.) pour brancher l’amplificateur d’une installation moniteur dans une pièce de régie distincte 13 Sortie AUX SEND (prise jack 6,35, asym.) de la voie d’effet, pour brancher à l’entrée d’un appareil à effets

Sortie PHONES (prise jack 6,35) pour brancher un casque stéréo (impédance minimale 8 Ω) 15 VU-mètre, indique: – le signal master réglé avec le réglage MASTER (16) si aucune des touches (20,

21) pour la fonction d’écoute n’est en-

– le signal d’écoute sélectionné avec la tou che correspondante (

Réglage général de niveau MASTER pour le mixage audio (master de tous les signaux): le signal master est émis via les prises MASTER OUT (11), TAPE OUT (18) et le port USB (28)* et peut être écouté via les sorties BOOTH OUT (12) et PHONES (14)

Entrée TAPE IN (prises RCA gauche L / droite R, asym.) pour brancher la sortie d’un enregistreur ou d’un autre lecteur, par exemple lecteur CD

Sortie TAPE OUT (prises RCA gauche L / droite R) pour brancher l’entrée d’un en- registreur

Touche TAPE [/ USB*] TO MIX : si la touche est enfoncée, le signal d’entrée des prises TAPE IN (17) et du port USB (28)* est com- muté sur le signal master 20 Touche TAPE TO BOOTH / PHONES: si la touche est enfoncée, le signal d’entrée des prises TAPE IN (17) et du port USB (28)* est commuté sur les sorties d’écoute BOOTH OUT (12) et PHONES (14) et est indiqué sur le VU-mètre (15) Conseil: Si la touche AUX SEND TO BOOTH (21) est enfoncée en plus, elle est prioritaire, c’est-à-dire que la voie d’effet est écoutée et indiquée.

Touche AUX SEND TO BOOTH : si la touche est enfoncée, le signal de la voie d’effet est commuté sur les sorties d’écoute BOOTH OUT (12) et PHONES (14) avant le réglage de sortie AUX SEND MASTER (25) et est indiqué sur le VU-mètre (15) 22 Touche PHANTOM 48 V (avec témoin de fonctionnement): si la touche est enfon- cée, une alimentation fantôme 48 V est activée pour toutes les entrées MIC (1) Respectez les avertissements de l’alimen- tation fantôme au chapitre 4.1.1.

Réglage de volume BOOTH / PHONES pour les sorties d’écoute BOOTH OUT (12) et PHONES (14) 24 Témoin de fonctionnement POWER ON

Réglage de niveau AUX SEND MASTER pour le signal master de la voie d’effet à la sortie AUX SEND (13)

Prise d’alimentation pour brancher le bloc secteur livré 27 Interrupteur marche / arrêt de la table de mixage

Uniquement sur le modèle MMX-24USB: port USB (type B) pour brancher à un ordinateur: peut être utilisé comme sortie (sortie digitale du signal master) et comme entrée (entrée de données audio) 2 Conseils d’utilisation et desécurité Les appareils (table de mixage et bloc secteur) répondent à toutes les directives nécessaires de l’Union européenne et portent donc le symbole . AVERTISSEMENT Le bloc secteur est alimenté par une tension dange- reuse. Ne touchez jamais l’intérieur de l’appareil car, en cas de mauvaise mani- pulation, vous pouvez subir une décharge électrique.

Les appareils ne sont conçus que pour une utilisation en intérieur. Protégez-les des éclaboussures, de tout type de projections d’eau, d’une humidité d’air élevée et de la chaleur (température ambiante admissible 0 – 40 °C).

En aucun cas, vous ne devez pas poser d’objet contenant du liquide ou un verre sur les appareils.

La chaleur dégagée dans la table de mixage doit être correctement évacuée par une cir- culation correcte de l’air. En aucun cas, les ouïes de ventilation du boîtier ne doivent être obturées.

Ne faites pas fonctionner la table de mixage et débranchez le bloc secteur immédiate- ment dans les cas suivants :

la table de mixage ou le bloc secteur présente des dommages visibles.

après une chute ou accident similaire, vous avez un doute sur l’état de l’appareil.

3. des dysfonctionnements apparaissent.

Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d’eau.

Nous déclinons toute responsabilité en cas de dommages corporels ou matériels ré- sultants si les appareils sont utilisés dans un but autre que celui pour lequel ils ont été conçus, s’ils ne sont pas correctement branchés ou utilisés ou s’ils ne sont pas ré- parés par une personne habilitée ; en outre, la garantie deviendrait caduque. Lorsque les appareils sont définitive-ment retirés du service, vous devez les déposer dans une usine de recyclage de proximité pour contribuer à leur élimination non polluante.CARTONS ET EMBALLAGE PAPIER À TRIER*uniquement sur le modèle MMX-24USB11 Français 3 Possibilités d’utilisation Cette table de mixage audio est prévue pour des applications universelles de sonorisation et d’enregistrement. Elle dispose de deux (MMX-24USB) ou quatre (MMX-44) canaux d’entrée mono et quatre canaux d’entrée sté-réo pour brancher des microphones (égale-ment à alimentation fantôme) et des sources audio avec niveau de sortie ligne (par exemple instruments, lecteurs). Une voie d’effet per-met d’utiliser un appareil à effets. De plus, des branchements pour un enregistreur sont prévus. Le mixage audio peut être écouté via un casque et / ou une installation moniteur dans une pièce de régie distincte.Le modèle MMX-24USB dispose en plus d‘une interface audio USB pour brancher à un ordinateur. 4 Fonctionnement Avant d’effectuer les branchements ou de les séparer et avant chaque mise en service, il faut régler les réglages de sortie BOOTH / PHONES (23) et MASTER (16) sur le minimum.

4.1 Branchement des sources audio

Etant donné que l’on ne peut pas commuter entre les entrées dans les canaux mono, uti-lisez soit l’entrée micro (1) soit l’entrée ligne (2), pas les deux en même temps.

Reliez les microphones aux prises XLR bran-chées en symétrique MIC (1). Pour des mi-crophones à alimentation fantôme, on peut activer une alimentation fantôme 48 V pour toutes les prises XLR en appuyant sur la touche PHANTOM 48 V (22). Lorsque l’ali-mentation fantôme est activée, la LED à côté de la touche brille.Attention: Lorsque l’alimentation fantôme est activée, il ne faut pas brancher de micro à sortie asymétrique, il pourrait être endom-magé.Pour éviter tout bruit fort de commutation dans les enceintes et le casque, allumez ou éteignez l’alimentation fantôme unique-ment lorsque la table de mixage est éteinte ou si les réglages des sorties correspondants sont réglés sur le minimum.

4.1.2 Sources audio ligne

Reliez les sources audio avec niveau de signal ligne (par exemple récepteurs de systèmes de microphones sans fil, appareil à effets instru-ments, lecteurs) aux prises jack 6,35 LINE (2) des canaux d’entrée. Les prises sont branchées en symétrique. On peut également brancher des appareils avec sortie asymétrique via des fiches jack mâles 2 pôles.– Reliez les appareils mono aux canaux mono CH 1 et CH 2 (MMX-24USB) ou CH 1 à CH4 (MMX-44).– Reliez les appareils stéréo aux canaux stéréo CH 3 / 4 à CH 9 / 10 (MMX-24USB) ou CH5 / 6 à CH11/12 (MMX-44). Si un appareil mono doit être relié à un canal stéréo, utilisez uni-quement la prise L. Le signal mono est alors commuté en interne sur le canal gauche et le canal droit.Si l’entrée RCA TAPE IN (17) n’est pas utilisée par un enregistreur ( chapitre 4.3), on peut relier ici un appareil stéréo supplémentaire avec niveau ligne (par exemple un lecteur CD pour musique d’ambiance dans des pauses de mu sique).

4.2 Branchement d’un appareil à effets

Via la voie d’effet, on peut découpler des parts de signal à partir des canaux d’entrée, les diriger via un appareil à effets et, après leur traitement, les mixer sur le signal master. Le signal est pris après le réglage LEVEL (10) du canal d’entrée correspondant. Reliez l’entrée de l’appareil à effets via une fiche jack 6,35 à la sortie mono AUX SEND (13).2) Reliez la sortie de l’appareil à effets à l’en-trée LINE (2) d’un canal d’entrée libre, voir chapitre 4.1.2.

4.3 Branchement d’un enregistreur

On peut relier un enregistreur stéréo, par exemple magnétophone, aux prises RCA TAPE IN (17) et TAPE OUT (18):1) Reliez la sortie lecture de l‘enregistreur à l’entrée TAPE IN. Reliez l’entrée d’enregistrement de l’en-registreur à la sortie TAPE OUT; la sortie reçoit le signal master réglé avec le réglage MASTER (16).Les prises RCA peuvent également être utili-sées pour d’autres appareils avec niveau de signal ligne, par exemple on peut relier un lec-teur tel que lecteur CD ou MP3 à TAPE IN ou un amplificateur supplémentaire à TAPE OUT.

4.4 Branchement d’une installation

moniteur et casque On peut écouter via un casque stéréo et / ou via une installation moniteur dans une pièce de régie distincte, le mixage du son, le signal d’entrée des prisées TAPE IN (17) et du port USB (28)* ou écouter la voie d’effet. Reliez le casque (impédance minimale 8 Ω) à la prise jack 6,35 PHONES (14). Reliez l’amplificateur de l’installation moniteur à la sortie stéréo BOOTH OUT (12); les deux prises jack 6,35 de la sortie sont branchées en asymétrique.

4.5 Branchement d’un amplificateur

La sortie stéréo MASTER OUT (11) reçoit le si gnal master réglé avec le réglage MASTER (16). On peut relier ici l’amplificateur pour la sonorisation (ou un autre appareil avec entrée ligne, p. ex. une seconde table de mixage). Les prises jack 6,35 sont asymétriques.

Marche / arrêt Reliez le bloc secteur livré à la prise d‘alimen-tation (26) sur la face arrière et à une prise secteur 230 V/ 50 Hz.Pour allumer la table de mixage, met-tez l’interrupteur POWER (27) sur ON, pour l’éteindre, sur OFF. Lorsque l’appareil est al-lumé, le témoin de fonctionnement (24) brille.Conseil: Si la table de mixage ne doit pas fonctionner pendant un certain temps, débranchez le bloc secteur, car même si la table de mixage est éteinte, le bloc secteur a une faible consommation.

avecunordinateur* Via le port USB (28) on peut transmettre des données audio, dans les deux sens, entre la table de mixage et l’ordinateur, même simul-tanément:– utilisation comme entrée: on peut com-muter les données venant via le port USB sur le signal master et les écouter via le casque / installation moniteur régie.– utilisation comme sortie: le port USB met à disposition le signal master réglé avec le réglage MASTER (16).Pour faire fonctionner la table de mixage avec un ordinateur, on peut utiliser le logiciel audio livré avec le système d’exploitation ou un logiciel audio installé en plus. Différents programmes audio pour l’enregistrement et la lecture sont disponibles gratuitement sur Internet. Démarrez l’ordinateur et reliez le port USB de la table de mixage à un port USB de l’ordinateur.2) La table de mixage allumée est reconnue par l’ordinateur comme appareil audio USB pour l’entrée et la sortie audio. Les drivers nécessaires (drivers standard du système d’exploitation) sont disponibles sur l’or-dinateur.Conseil : Si les drivers nécessaires ne sont pas tous disponibles sur l’ordinateur, vous devez les instal-ler, par exemple via le CD d’origine du système d’exploitation. Si besoin, redémarrez l’ordinateur après l’installation.3) Appelez le programme audio utilisé et ef-fectuez les réglages nécessaires pour la lecture audio via la table de mixage ou l’enregis trement audio depuis la table de mixage ( notice du programme). La table de mixage peut être utilisée selon le chapitre 5.S’il n’y a pas d’enregistrement audio ou de lecture audio, vérifiez dans les réglages système de l’ordinateur si l’interface USB est sélectionnée pour la lecture audio ou la sortie audio.Remarque : Si la table de mixage est reliée à un ordi-nateur et à des appareils mis à la terre via leur cordon secteur (par exemple amplificateurs), des ronflements causés par des bouclages de masse peuvent se pro-duire. Pour les éliminer on peut relier la table de mixage à l’appareil correspondant via un filtre séparateur gal-vanique (par exemple FGA-102 ou FGA-202 de IMG STAGELINE).*uniquement sur le modèle MMX-24USB12 Français 5 Utilisation ATTENTIONNe réglez jamais le volume de l’installation audio et du casque trop fort. Un volume trop élevé peut, à long terme, générer des troubles de l’au-dition. L’oreille s’habitue à des volumes éle-vés et ne les perçoit plus comme tels au bout d’un certain temps. Nous vous conseillons donc de régler le volume et de ne plus le modifier.

5.1 Réglage de base des

canauxd’entrée Les étapes ci-après pour l’adaptation de niveau et la correction de tonalité ne sont que des aides, il existe d’autres possibilités. Dans tous les canaux d’entrée, tournez les réglages LEVEL (10) entièrement vers la gaucheDans les canaux d’entrée mono, tour-nez tous les réglages GAIN (3), tous les réglages de tonalité (4) et tous les ré-glages PAN (8) sur la position médiane et désenclenchez toutes les touches (5).Dans les canaux d’entrée stéréo, dé-senclenchez toutes les touches +4 / −10 (6) et tournez tous les réglages BAL (8) sur la position médiane.2) Tournez entièrement à gauche le réglage AUX SEND MASTER (25). Désenclenchez les touches TAPE [/ USB*] TO MIX (19), TAPE TO BOOTH / PHONES (20) et AUX SEND TO BOOTH (21). Tournez le réglage MASTER (16) sur «0 dB».5) Appliquez un signal audio au canal d’en-trée correspondant (par exemple parlez dans un micro, jouez d’un instrument).6) Pour régler un canal mono tournez le réglage LEVEL (10) sur la po-sition médiane. Réglez le réglage GAIN (3) de telle sorte que le VU-mètre (15) brille pour 0 dB. Réglez la tonalité avec les trois réglages EQ (4) et si besoin, appuyez sur la touche (5) pour supprimer les interférences basse fréquence (par exemple bruit de pas, ronflement). Ensuite, si besoin, corrigez le réglage avec le réglage GAIN. La LED PEAK (9) ne devrait scintil-ler que brièvement pour des pointes de signal. Si elle brille en continu, tournez le réglage GAIN et / ou les réglages de tonalité en conséquence pour diminuer.Pour régler un canal stéréo tournez le réglage LEVEL (10) jusqu’à ce que le VU-mètre (15) brille pour 0 dB. S’il doit être trop poussé, appuyez sur la touche de commutation +4 / −10 (6) du canal pour augmenter le niveau (12 dB). S’il doit être trop baissé et si la LED PEAK(9) du canal brille en permanence, diminuez le niveau de sortie de la source audio. Une fois le canal réglé, tournez son réglage LEVEL entièrement vers la gauche et réglez le canal suivant.

5.2 Mixage des sources audio

Poussez le réglage MASTER (16) jusqu’à ce que le rapport de mixage des sources audio soit réglé de manière optimale. Si tous les réglages de l’adaptation de niveau et de tonalité sont effectués

chapitre 5.1), mixez les signaux des canaux d’entrée dans le rapport de volume souhaité avec les réglages LEVEL (10). Tour-nez toujours les réglages LEVEL des canaux inutilisés entièrement vers la gauche.3) Pour les canaux mono, placez les signaux mono dans l’image sonore stéréo avec les réglages de panoramique PAN (8) et pour les canaux stéréo, réglez la balance des signaux stéréo avec les réglages BAL (8).4) Si un appareil à effets est relié, voir cha-pitre 5.2.1. Pour commuter le signal d’entrée des prises TAPE IN (17) et du port USB (28)* sur le signal master, appuyez sur la touche TAPE [/ USB*] TO MIX (19).Conseil: Si pendant un enregistrement via les prises TAPE OUT ou le port USB*, le signal d’en-registrement est appliqué comme signal d’entrée aux prises TAPE IN ou au port USB*, la touche TAPE [/ USB*] TO MIX ne doit pas être enfoncée, sinon, il y a des effets de larsen. Avec le réglage MASTER (16), réglez le volume définitif du signal master en vous aidant du VU-mètre (15). Pour qu’il affiche le niveau du signal master, aucune des deux touches (20, 21) pour la fonction d’écoute ne doit être enfoncée. En cas de surcharge, les LEDs rouges CLIP du VU-mètre brillent.

5.2.1 Réglage de la voie d’effet

L’appareil à effets doit être relié à la sortie AUX SEND (13) et à l’entrée LINE (2) d’un canal d’entrée libre. Pour que les réglages d’effet suivants soient audibles, tournez tout d’abord les réglages suivants sur la position médiane environ: – AUX SEND MASTER (25) – le réglage LEVEL (10) du canal auquel l’appareil à effets est relié2) Avec les réglages AUX SEND (7), mixez les signaux des canaux d’entrée sur la voie d’effet. Le signal est pris après le réglage LEVEL (10), c’est-à-dire que la part d’effet d’un canal est toujours proportionnelle au niveau de canal réglé.Conseil: Tournez le réglage AUX SEND du canal auquel l’appareil à effets est relié entièrement vers la gauche, sinon, il y a risque de larsen.3) Avec le réglage AUX SEND MASTER (25), réglez le niveau du signal de sortie de la voie d’effet (master de tous les signaux mixés sur la voie d’effet) de telle sorte que l’appareil à effets ne soit pas en surcharge. Avec le réglage LEVEL (10) du canal auquel l’appareil à effets est relié, mixez le signal d’effet sur le signal master.

5.3 Ecoute via un casque et

installation moniteur Les deux touches d’attribution (20, 21) pour la fonction d’écoute déterminent quel signal est écouté via les sorties BOOTH OUT (12) et PHONES (14) et indiqué par le VU-mètre (15): – Si aucune des touches n’est enfoncée, le signal master réglé avec le réglage MASTER (16) est écouté et affiché.– Si seule la touche TAPE TO BOOTH / PHONES (20) est enfoncée, le signal d’entrée des prises TAPE IN (17) et du port USB (28)* est écouté et indiqué (par exemple pour contrôler un enregistrement).– Si la touche AUX SEND TO BOOTH (21) est enfoncée, le signal de la voie d’effet, avant le réglage de sortie AUX SEND MASTER (25), est écouté et affiché. La position de la touche TAPE TO BOOTH / PHONES n’a pas d’importance dans ce cas.Réglez le volume d’écoute avec le réglage BOOTH / PHONES (23). 6 Caractéristiques techniques Sensibilité d’entrée Mic: 0,5 mV Line (canal mono) : 1 mV Line (canal stereo) : 10 mV Tape In: 100 mVNiveau de sortie Master Out / Tape Out : 650 mV (pour affichage 0 dB) Booth Out: 2 V (pour affichage 0 dB) Aux Send: 9,5 V max Impédance casque: ≥ 8
