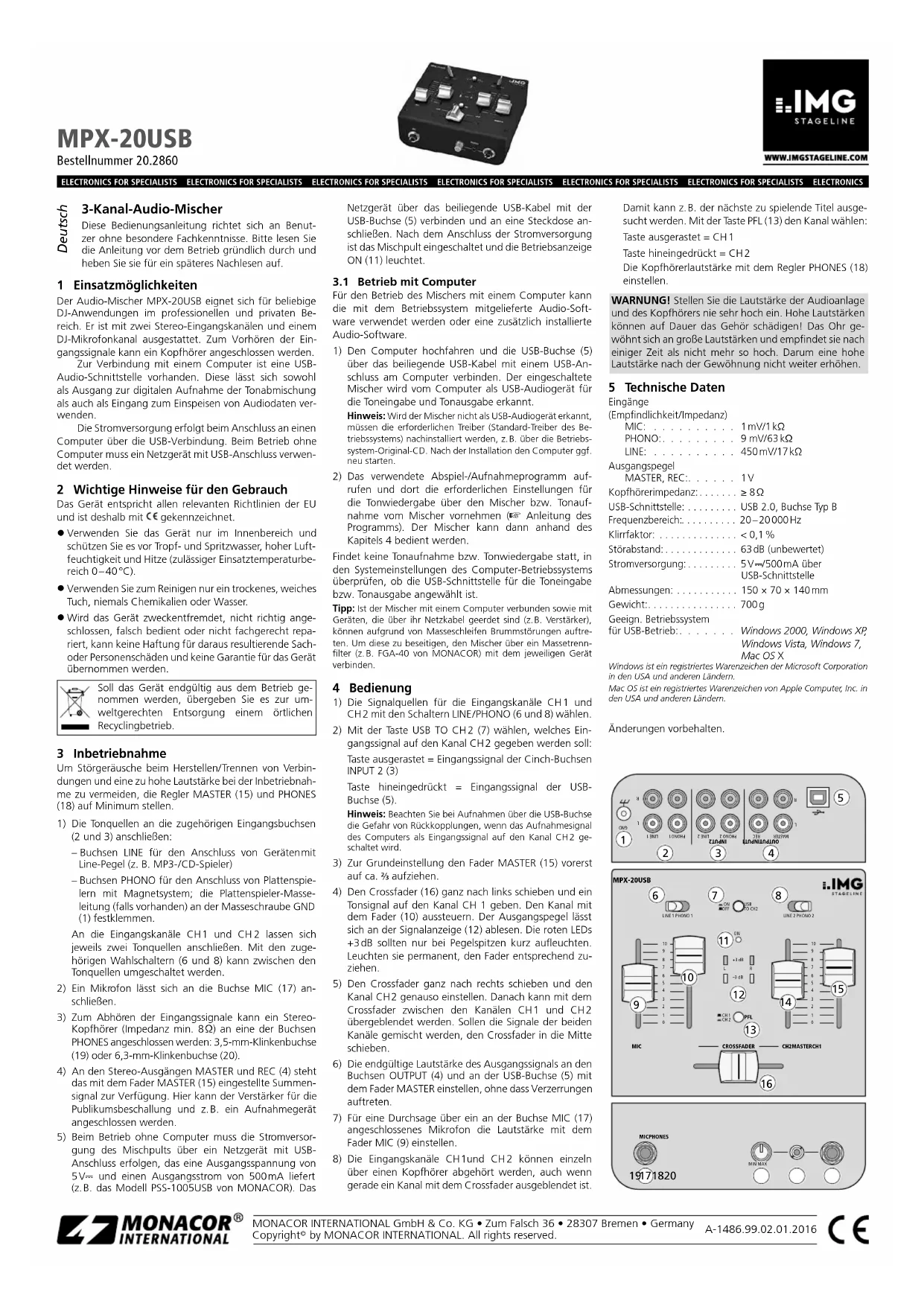

MODE D'EMPLOI MPX20USB IMG STAGE LINE

Table de mixage audio 3 canaux Cette notice d’adresse aux utilisateurs sans connais- sances techniques particulières. Veuillez lire la pré- sente notice avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement. 1 Possibilités d’utilisation La table de mixage audio MPX-20USB est adaptée pour des applications DJ dans le domaine professionnel et privé. Elle est dotée de deux canaux d’entrée stéréo et d’un canal micro DJ. Un casque peut être relié pour la préécoute des signaux d’entrée. Une interface audio USB est prévue pour une connexion avec un ordinateur. L’interface peut servir de sortie pour un enregistrement numérique du mixage audio et d’entrée pour faire entrer des données audio. L’alimentation s’effectue via le port USB si vous reliez la table de mixage à un ordinateur ; pour un fonctionne- ment sans ordinateur, il faut utiliser un bloc secteur avec port USB. 2 Conseils d‘utilisation importants L’appareil répond à toutes les directives nécessaires de l‘Union européenne et porte donc le symbole

L’appareil n’est conçu que pour une utilisation en in- térieur. Protégez-le des éclaboussures, de tout type de projections d‘eau, d’une humidité d‘air élevée et de la chaleur (température ambiante admissible 0 – 40 °C).

Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d’eau.

Nous déclinons toute responsabilité en cas de dom- mages corporels ou matériels résultants si l’appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s‘il n’est pas correctement branché ou utilisé ou s’il n’est pas réparé par une personne habilitée ; en outre, la garantie deviendrait caduque. Lorsque l’appareil est définitivement retiré du service, vous devez le déposer dans une usine de recyclage de proximité pour contribuer à son élimination non polluante.

CARTONS ET EMBALLAGE

PAPIER À TRIER 3 Fonctionnement Pour éviter tout bruit fort lors des branchements et éviter un volume trop élevé lors de la mise en service, réglez les réglages MASTER (15) et PHONES (18) sur le minimum.

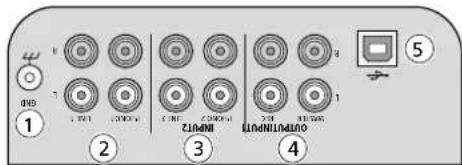

1) Reliez les sources audio aux prises d’entrée (2 et 3)

correspondantes : – prises LINE pour brancher des appareils avec niveau ligne (par exemple lecteur MP3 / CD) – prises PHONO pour brancher des platines disques avec système magnétique ; fixez le câble de mise à la terre de la platine disque (si prévu) à la borne de masse GND (1). On peut relier aux canaux d’entrée CH 1 et CH 2 res- pectivement deux sources audio. Avec le sélecteur correspondant (6 et 8), on peut commuter entre les sources audio.

2) On peut relier un microphone à la prise MIC (17).

3) Pour écouter les signaux d’entrée, on peut relier

un casque stéréo (impédance minimale 8 Ω) à une des prises PHONES : prise jack 3,5 (19) ou prise jack 6,35(20).

4) Le signal master réglé avec le fader MASTER (15) est

disponible aux sorties stéréo MASTER et REC (4). On peut relier ici l’amplificateur pour la sonorisation du public et p. ex. un enregistreur.

5) Pour un fonctionnement sans ordinateur, l’alimenta-

tion de la table de mixage s’effectue via un bloc secteur avec port USB, délivrant une tension de sortie de 5 V

et avec un courant de sortie de 500 mA (par exemple le modèle PSS-1005USB de MONACOR). Reliez le bloc secteur via le cordon USB livré au port USB (5) et à une prise secteur. Une fois l’alimentation branchée, la table de mixage est allumée, le témoin de fonctionnement ON (11) brille.

3.1 Fonctionnement avec un ordinateur

Pour faire fonctionner la table de mixage avec un ordi- nateur, vous pouvez utiliser le logiciel audio livré avec le système d’exploitation ou un logiciel audio installé en plus.

1) Démarrez l’ordinateur et reliez le port USB (5) via le

cordon USB livré au port USB de l‘ordinateur. La table de mixage allumée est reconnue par l’ordinateur comme appareil audio USB pour l’entrée audio et la sortie audio. Remarque : Si la table de mixage n’est pas reconnue comme appareil audio USB, il faut installer les drivers nécessaires (dri- vers standard du système d’exploitation), par exemple via le CD d’origine du système d’exploitation. Le cas échéant, redé- marrez l’ordinateur après l’installation.

2) Appelez le programme de lecture / d’enregistrement et

effectuez les réglages nécessaires pour la lecture audio via la table de mixage et / ou l’enregistrement audio depuis la table de mixage (

notice du programme). La table de mixage peut ensuite être utilisée comme décrit au chapitre 4. S’il n’y a pas d’enregistrement audio ou de lecture audio, vérifiez dans les réglages système du système d’exploitation de l’ordinateur si l’interface USB est sélectionnée pour l’entrée audio ou la sortie audio. Conseil : Si la table de mixage est reliée à un ordinateur et à des appareils mis à la terre via leur cordon secteur (par exemple am- plificateurs), des ronflements causés par des bouclages de masse peuvent se produire. Pour les éliminer, on peut relier la table de mixage à l‘appareil correspondant via un filtre séparateur galva- nique (par exemple FGA-40 de MONACOR). 4 Utilisation

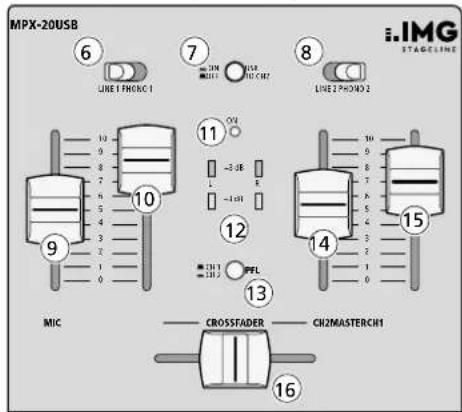

1) Sélectionnez les sources de signal pour les canaux

d’entrée CH 1 et CH 2 avec les sélecteurs LINE / PHONO (6et 8).

2) Avec la touche USB TO CH 2 (7), sélectionnez quel

signal d’entrée doit être appliqué sur le canal CH 2: touche non enfoncée : signal d’entrée des prises RCA INPUT 2 (3) touche enfoncée : signal d’entrée du port USB (5). Remarque : Faites attention aux risques de larsen en cas d’enregistrements via le port USB si le signal d’enregistre- ment de l’ordinateur est attribué au canal CH 2 comme signal d’entrée.

3) Comme réglage de base, poussez le fader MASTER (15)

4) Poussez le crossfader (16) entièrement vers la gauche

et appliquez un signal audio sur le canal CH 1. Réglez le canal avec le fader (10). Vous pouvez voir le niveau de sortie sur le VU-mètre à LEDs (12). Les LEDs rouges +3 dB ne devraient briller brièvement que pour des pointes de signal. Si elles brillent en continu, fermez le fader en conséquence.

5) Poussez le crossfader entièrement vers la droite et

réglez le canal CH 2 de la même manière. Ensuite, avec le crossfader, vous pouvez faire un fondu enchaîné entre les canaux CH 1 et CH 2. Si les signaux des deux canaux doivent être mixés, poussez le cross- fader au milieu.

6) Réglez le volume définitif du signal de sortie aux prises

OUTPUT (4) et au port USB (5) avec le fader MASTER sans avoir de distorsion.

7) Pour une annonce via un micro relié à la prise MIC (17),

réglez le volume avec le fader MIC (9).

8) On peut écouter séparément les canaux d’entrée CH 1

et CH 2 via un casque, même si un canal est déjà sorti avec le crossfader. Ainsi, le titre suivant à lire peut être recherché. Avec la touche PFL (13), sélectionnez le canal : Touche non enfoncée = CH 1 Touche enfoncée = CH 2 Réglez le volume du casque avec le réglage PHO- NES(18). AVERTISSEMENT ! Ne réglez pas le volume de l’installa- tion audio et du casque trop fort. Un volume trop élevé peut, à long terme, générer des troubles de l‘audition. L‘oreille s‘habitue à des volumes élevés et ne les perçoit plus comme tels au bout d‘un certain temps. Nous vous conseillons donc de régler le volume et de ne plus le modifier. 5 Caractéristiques techniques Entrées (sensibilité / impédance) MIC : . . . . . . . . . . 1 mV/ 1 kΩ PHONO : . . . . . . . . 9 mV/ 63 kΩ LINE : . . . . . . . . . . 450 mV/ 17 kΩ Niveau de sortie

MASTER, REC : . . . . . 1 V

Impédance casque : . . . . . . . ≥ 8 Ω Interface USB : . . . . . . . . . . . USB 2.0, prise type B Bande passante : . . . . . . . . . . 20 – 20 000 Hz Taux de distorsion : . . . . . . . . < 0,1 % Rapport signal / bruit : . . . . . . 63 dB (non pondéré) Alimentation : . . . . . . . . . . . . 5 V

/ 500 mA via interface USB Dimensions : . . . . . . . . . . . . . 150 × 70 × 140 mm Poids : . . . . . . . . . . . . . . . . . . 700 g Systèmes d‘exploitation adaptés pour le fonctionnement USB :. . . . Windows 2000, Windows XP, Windows Vista, Windows 7, Mac OS X Windows est une marque déposée de Microsoft Corporation aux Etats-Unis et dans les autres pays.Mac OS est une marque déposée de Apple Computer, Inc. aux Etats-Unis et dans les autres pays. Tout droit de modification réservé. MPX-20USB Référence num. 20.2860 FrançaisELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany Copyright
