Rodzaj produktu	Wentylator bębnowy na stojaku z kółkami
Marka	Stanley
Model	ST36DE (ST-36D-E)
Średnica łopatek	91,4 cm (36 cali)
Całkowita wysokość (ok.)	130 cm
Waga (szacunkowa)	20 kg
Zasilanie	220-240 V ~ 50 Hz, obwód 15 A
Główne funkcje	Regulowane prędkości, oscylacja, siatka ochronna, kółka
Konserwacja i czyszczenie	Odłączyć przed czyszczeniem. Używać wilgotnej szmatki. Nie zanurzać.
Bezpieczeństwo	Nie używać na zewnątrz. Nie używać z regulatorem. Sprawdzić przewód.
Części zamienne	Skontaktować się z obsługą klienta Stanley
Informacje ogólne	Tylko do użytku wewnętrznego. Zgodny z UE.

Często zadawane pytania - ST36DE STANLEY

Jak złożyć wentylator ST36DE?

Postępuj zgodnie z instrukcją: zamocuj koła na osi, zamontuj siatki ochronne, przymocuj blok silnika i łopatki. Użyj dostarczonych narzędzi.

Czy mogę używać wentylatora na zewnątrz?

Nie, ten wentylator jest przeznaczony tylko do użytku wewnętrznego. Nie wystawiaj go na deszcz ani wilgoć.

Jak wyczyścić wentylator?

Odłącz wentylator przed czyszczeniem. Użyj wilgotnej szmatki do przetarcia siatek i łopatek. Nigdy nie zanurzaj silnika w wodzie.

Co zrobić, jeśli wentylator nie działa?

Sprawdź, czy przewód jest podłączony i czy gniazdko działa. Upewnij się, że przełącznik jest w pozycji włączonej. Jeśli problem nadal występuje, skontaktuj się z obsługą klienta.

Czy mogę użyć przedłużacza?

Tak, ale używaj przedłużacza z atestem UL, odpowiedniego przekroju (co najmniej 15 A) i z uziemieniem. Nie przykrywaj przewodu.

Jak ustawić prędkość?

Użyj przełącznika prędkości znajdującego się na silniku lub podstawie. Sprawdź instrukcję dla położeń.

Wentylator wydaje nietypowy dźwięk, co robić?

Sprawdź, czy łopatki nie są poluzowane lub czy siatka nie jest zatkana. Dokręć śruby w razie potrzeby. Jeśli hałas nadal występuje, przerwij użytkowanie i skontaktuj się z serwisem technicznym.

Jak przechowywać wentylator zimą?

Wyczyść go, odłącz i przechowuj w suchym miejscu, z dala od kurzu. Możesz go przykryć pokrowcem.

Gdzie znaleźć części zamienne?

Skontaktuj się z obsługą klienta Stanley przez dane w instrukcji lub na stronie stanleyworks.fr.

Czy mogę pomalować siatki?

Nie, nie maluj siatek, ponieważ może to wpłynąć na równowagę i bezpieczeństwo. Używaj tylko oryginalnych części.

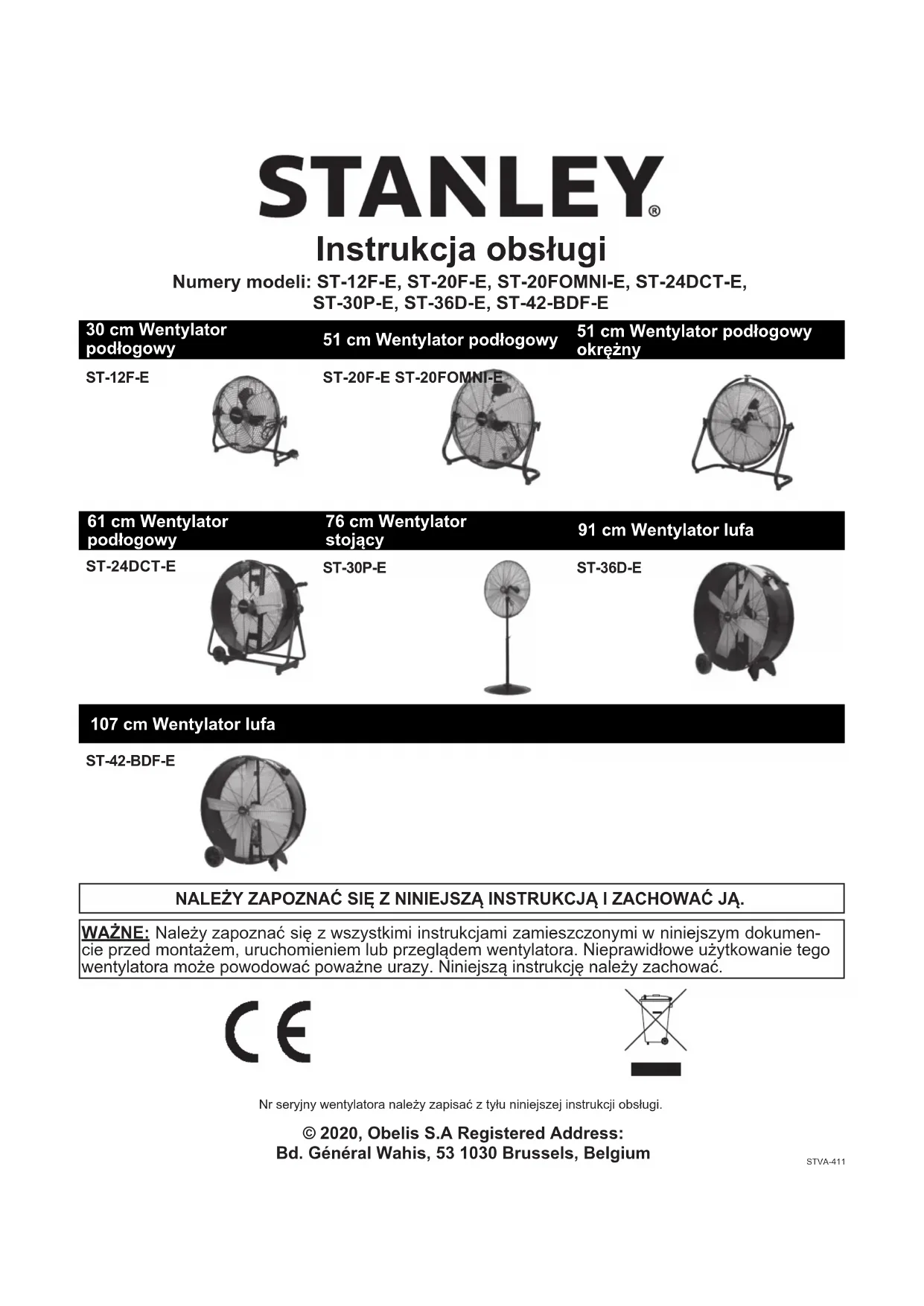

INSTRUKCJA OBSŁUGI ST36DE STANLEY

30 cm Wentylator podłogowy	51 cm Wentylator podłogowy	51 cm Wentylator podłogowy okrzejny
ST-12F-E	ST-20F-E ST-20FOMNI-E

61 cm Wentylator podłogowy	76 cm Wentylator stojćy	91 cm Wentylator lufa
ST-24DCT-E	ST-30P-E	ST-36D-E

107 cm Wentylator lufa

ST-42-BDF-E

NALEZY ZAPOZNAC SIE Z NINIEJSZA INSTRUKCJA I ZACHOWAC JA.

WAZNE: Nalezy zapoznać są z wszystkimi instrukcjami zamieszczonymi w niniejszym dokumente przy得住 montaquem, uruchomieniem lub przygladem wentylatora. Nieprawidowej uzytkowaniekiego wentylatora są wyckędzie golemny wędowodź uzytego zachowac.

CE

Nr seryjny wentylatora nalezy zapisac z tylu niniejszej instrukcji obslugi.

© 2020, Obelis S.A Registered Address: Bd. Général Wahis, 53 1030 Brussels, Belgium

Informacja dotyczze bezpiecznych stawa

WAZNE: PRZED MONTAZEM, PRZEGLADEM LUB UZYTKOWANIEM TEGO WENTYLATORA NALEZY DOKLADNIE ZAPOZNAC SIE Z WSZYSTKIMI INSTRUJKCJAMI. NIEDOSTOSOWANIE SIE DO TYCH INSTRUJKCJI MOZE POWODOWAC POWAZNE URAZY CIAŁA I/LUB SZKODY MATERIALNE.

PRZESTROGA

Tylko do ogólnych zastosowan wentlyacyjnych. Nie uzywać do wydmuchu niebezpiecznych lub wybuchowych materiałow i oparów. Nigdy nie uzywać wentylatora w pomieszczeniach, w kórych znejduja sie takie produkty jak benzyna, Rozpuszczaliniki, Rozcieńczaliniki, czasteczki kurzu, lotne substancje latwopalne lub jakiekolwiek niedznane substancje chemiczne.

OSTROZNIE

Wentylatorów nie wolno uzywać w przypadku uszkodzenia przyzewodu lub wtyczki.

Wentylator nalezy zutylizowac lub przykazac do autoryzowanego serwisu celem sprawdzenia i/lub naprawy.

Nie ukladać przyzewodu pod dywanami.

Nie przykrywać przyzewodu dywanikami, chodnikami ani podobnymi nakryciami.

Nie uładć przyzewodu pod meblami lub jakimikolwiek urzadzeniami.

Poprowadzi przywod poza uczyszczanymi mistram, aby unikonac ryzyka potknięcia sie.

W celu ograniczenia ryzyka porazenia pradem elektrycznym nie wystawiac na dzialanie wody/ deszczu ani wilgoci.

4 PRZESTROGA

Aby ograniczyc ryzyko pozaru oraz zapewnic prawidłowy nadmuchgowrza, nalezy go kierowac na zewnatrz.

Nie nalezy kierowa strumenia wydmuchwanegogowietra do przyestrzeni wewnatrz scian lub sufitow ani tez do poddaszy, pustek podpodlogowych badz garazy.

OSTROZNIE

WENTYLATOR NIE JEST ZABAWKA! W CELU OGRANICZENIA RZYKA OBRAZEN

CIAŁA I PORAZENIA PRADEM ELEKTRYCZYM NIE NALEZY BAWIC SIE

WENTYLATOREM; NALEZY GO UMIESZCZAC POZA ZASIEGIEM MAŁYCH DZIECI.

OSTROZNIE

Aby uniknac porazenia pradem elektrycznym podczas dzialania urzadzenia, nie nalezy dopuszczac do kontaktu wentylatora z innymi uziemionymi przyedmiotami, jak np. z rurami, kaloryferami itp.

OSTROZNIE

Podczas przyepamadzania przygladów sąź konserwacci urzadzenia istnieje ryzykopożaru, poraźenia pradem elektrycznym lub urazówciała. Przed Rozpoczeciem konserwenci naleź odączyć wentylator od zródría zasilania (wyȩczyć z sieci).

OSTROZNIE

PRZESTROGA: Urzadzenia dzialajace automatycznie. Aby ograniczyc ryzyko urazów ciała, przyrozpoczeciem konserwacci urzadzenia naleź odścZYc od

sieci elektrycznej.

OSTROZNIE

Aby ograniczyc ryzyko pozaru lub porazenia pradem elektrycznym, nie naleź uzywać zadnych regulatorów prędkosci obrotowej wykorzystujych elementy polprzewodnikowe.

OSTROZNIE

W celu ograniczenia ryzyka porazenia pradem elektrycznym i urazówciała urzadzenia nie naleź uzywać w oknach.

Informacja dotyczze bezpiecznychstwa

OSTROZNIE W celu ograniczenia rzyka porazenia pradem elektrycznym urzadzenia nie nalezy wystawiac na dziatanie wody lub deszczu. Urzadzenia jest przyznaczone wyłacznie do uzytku w pomieszczeniach zamkiptych.
Wentylatorow nie wolno uzywac w przypadku uszkodzenia przewodu lub wtyczki. Wentylator nalezy zutylizowac lub przykazać do autoryzowanego serwisucelem sprawdzenia i/lub naprawy. Nie ukladac przewodu pod dywanami. Nie przykrywać przewodu dywanikami, chodnikami ani podobnymi nakryciami. Nie ukladac przewodu pod meblami lub jakimikolwiek urzadzeniami. Poprowadzić przewód poza uczęszczanymi sąjscami, abyunikacjaNiebeźpieczędsta potknięcia.
OSTROZNIE Prace montażowe oraz zwiazane z instalacja elektryczna musza być wykonywane przy cz wydkwalifikowy personel zgodnie z wszymtkim obłowiazujacymi przysepisami.
OSTROZNIE W przypadku przygladów i wymiany częsci, ktore wymagaja usuniccia lub odłączenia urzadzenia zabezmieczajacego, przy uzytkowaniem wentylatora urzadzenia zabezmieczajace sązy ponownie zainstalować w taki sam sposob jakwczesnej.
OSTROZNIE Wentylator nalezy uzytkowac wylicznie w sposob przewidziany przyez producenta.

• Przed uzyciem zawsze naleź skontrolować wentylator pod katem poluzowanych lub uszkodzonych częsci. Naleź skontrolować,czy przywód zasilajść nie jest uszkodzony. Nigdy nie naleź uzywać wentylatora w przypadku uszkodzenia lub braku jakiejkolwiek czȩsci. Nigdy nie naleź uzywać wentylatora bez zamontowanych osłon zabezmieczajść.
• Zasilac wyłacznie pradem o napięciu 220-240 V i czestotliwość 50 Hz z co najmiej 15 A bezpiecznikiem.
• Można uzywać wylączmie z przydłuźaczm i odpowiednich parametrach (wartosci znamionowej natęzenia), króre posiadajć certyfikat UL i gniaźdko odpowiednie dla wtyczki z trzema bolcami przyzewodu zasilȩść go wentylatora. Przewód zasilȩść i przydłuźace zawsze musza znejdowo są z dala od zródełciepla, olejów i ostrych krawędzi. PrzewodyNSEZY okresowo kontrlować i w razine uszkodzenia wymieniać.

Instalacja i montaź

ST-12F-E / ST-20F-E / ST-20FOMNI-E / ST-24DCT-E

• Umiescić wentylator na równym podło w bezpiecznej, odpowiednej pozycji, a nastepnie podłaczyc go do atestowanego zródda zasilania.

ST-36D-E / ST-42-BDF-E

1. Wsunac os kola przyez rame wspornika.
2. Wsunac Jedno (1) ko o od dowolnej strony na os.
3. Zabezpieczyc koło jeder (1) zawleczka.
4. Umiescić wentylator na równym podło w bezpiecznej, odpowiednej pozycji, a nastepnie podłaczyc go do atestowanego zródría zasilania.

WENTYLATOR STOJACY (76 CM):ST-30P-E

Instalacia i montaz

Niezbedne narzedzia:
Kombinerki
Wkretek krzyżakowy
Klucz 10 mm lub klucz nastawy
Klucz szesciokaty

Koponenty w zestawie:

(1) podstawa
(1) przydnia osłona
(1) tylna osłona
(1) zespól silnika
(1) zespól lopatki wentylatora
(1) pierScién blokujczy
(1) gorny slupek podstawy
(1) dolny slupek podstawy
(1) nakrétka (M12) i podkładka
(1) struba obrotowa (M12*40)
(9) struby kolnierzowe
(1) spreźyna podpierajaca

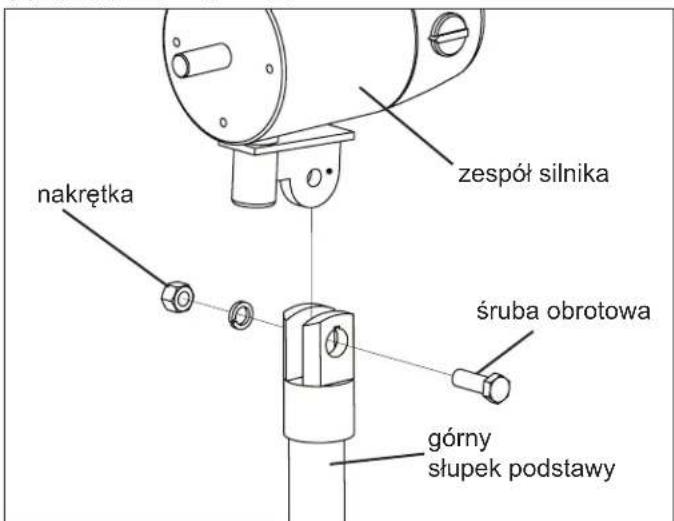

Rysunek 1: Mocowanie silnika do zespolu podpierajacego silnik

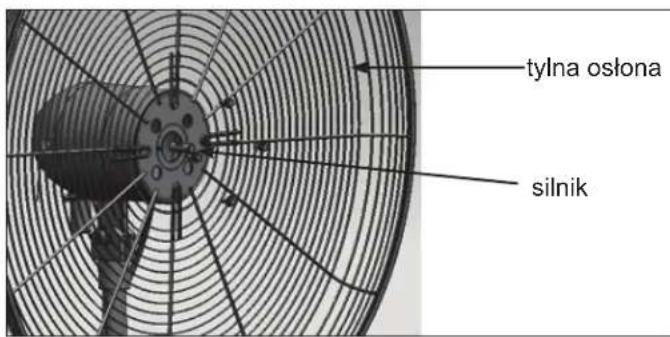

Rysunek 2: Mocowanie tylnej oslony do silnika

1. Ustawic podstawe na równym podlózu.
2. Wsunac sprezyne podpierajacagniazodosprezny do wnetrza dolnej czeci slepkapodstawy i przymocowac slepek podstawy dopodstawy.Upewnic sie,ze otwory sa wyrownane.
3. Dokrécic za pomocă招投标 kolnierzowych (5), korzystajac z klucza / wkrétaka krzyżakowej.
4. Uloźć na podlózuPokrywepodstawy.
5. Uzywajc klucz na tastawnego, poluzowac srubepierscienia blokujacego. Wyciagnac powoligorny slupek podstawy w celu wyregulowaniawysokoosci wentylatora. Dokrecic ponownie zapomocaklucz na tastawnego.
6. Poluzowac s Ruby ustalajace na wsporniku silnika. Przymocowac zespol silnika do zlacza na gornymslupku podstawy. Upewnic sie, ze otworysa wyrownane.
7. Zabepieczyc zespól silnika za pomocá s Ruby obrotowej (M12*40), nakrétki (M12) i podkshalki (patrz rys. 1). Dokladnie dokrecić s Ruby za pomocá klucza. Dokrecić s Ruby ustalajace.
8. Nasunac tylna oslone na zespól silnika i zabezmiepieczyc za pomocá srbub kolnierzowych (4) (patrz rys. 2). Dokladnie dokrecić s Ruby, korzystajc z klucza / wkrétaka krzyżakowej.
9. Poluzowac s Ruby w tylnej czeci zespolu lopatki wentylatora za pomocak lucza szesciokatnego. Nasunac zespol lopatki wentylatora na wal silnika. Ponownie dokrecic sbrue na zespole lopatki wentylatora.
10. Przymocowa prędnia oslony do tylnej oslony i zabezpieczycja sącznikami zlokazowanymi na przyzdnej oslonie.

OSTROZNIE ZABRANIA SIE przesuwania s Ruby Iopatki wirnika poza szczeline na wale! Takie dzialanie skutkuje nieprawidlowym obrotem wentylatora i moze go uszkodzic! Nalezy sie upewnic, ze wa wentylatora znajduje sie na tej samej plaszczyznie, co zespof lopatek wentylatora.

UWAGA: Ten model NIE MOZE byc mocowany do sciany.

Wymogi w zakresie informaggi dotyczych wentylatorów elektrycznych

Identityfikatory modeli: ST-12F-E

Opis	Oznaczenia	Wartość	Jednostka
Maksymalne nat(jj)—enia przype"—ywu powietrza	F	33,49	\(m^3\)/min
Moc—weji)—ciowa	P 44,3 W
Wartość eksploatac"—jna	SV	0,76	(\(m^3\)/min)/W
Zu)—ycie mocy w trybie cz)—wania	\(P_{SB}\)	0,00	W
Sezonowy pod)—r mocy	Q	14,2	kWh/a
Poziom mocy akustyc"—nej wentylatora	\(L_{WA}\)	57,2	dB(A)
Maksymalna prędk)—sć przype"—ywu powietrza	c	3,08	m/s
Norma dla pomiaru wart)—sci eksploatac"—nej	ROZPORZADZENIE KOMISJI (UE)Nr 206/2012 i (UE) 2016/2282
Dane do kontaktu:	Nazwa i adres produventa lub和他的 up)—żnionego przy)—jnaPrzyszcz)—jna	N/A
	Obelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Identityfikatory modeli: ST-20T-E, ST-20F-E, ST-20FOMNI-E, PT-20F-EU, PT-20FOMNI-EU, PT-20T-EU

Opis	Oznaczenia	Wartosci	Jednostka
Maksymalne nat(jj)enie przypeplYW powietrza	F	49,74	m³/min
Moc wejsciowa	P	109,8	W
Wartosci eksploatacyjna	SV	0,45	(m³/min)/W
Zu...)cie mocy w trybie czuwania	PSB	0,00 W
Sezonowy podór mocy	Q	35,1	kWh/a
Poziom mocy akustycznej wentylatora	LWA	67,8	dB(A)
Maksymalna prędkość przypeplYW powietrza	c	2,36	m/s
Norma dla pomiaru wartość eksploaticyjnej	ROZPORZADZENIE KOMISJI (UE)Nr 206/2012 i (UE) 2016/2282
Dane do kontaku:	Nazwa i adres producenta lub了我的 upoażnionego przystawciela:Obelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Wymogi w zakresie informaggi dotyczych wentylatorów elektrycznych

Identityfikatory modeli: ST-24DCT-E,ST-24W-E,PT-24DCT-EU,PT-24W-EU

Opis	Oznaczenia	Wartoscić	Jednostka
Maksymalne natężenie przypeływu powietrza	F	176,4	m³/min
Moc wejsciowa	P	108,1 W
Wartoscić eksploatacjiya	SV	1,63	(m³/min)/W
Zuȩcie mocy w trybie czuwania P	SB	0,00 W
Sezonowy podór mocy	Q	34,6	kWh/a
Poziom mocy akustycznej wentylatora	LWA 82	dB(A)
Maksymalna prędkość przypeływu powietrza	c	1,88	m/s
Norma dla pomiaru wartość eksploatacjiynej	ROZPORZADXENIE KOMISJI (UE) Nr 206/2012 i (UE) 2016/2282
Dane do kontaku:	Nazwa i adres producenta lub和他的 upodate niego przystawicela:
	Obelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Identityfikatory modeli: ST-30BCT-E, ST-30D-E, ST-30P-E, ST-30W-E, PT-30BCT-EU, PT-30D-EU, PT-30P-EU, PT-30W-EU

Opis	Oznaczenia	Wartoscić	Jednostka
Maksymalne natężenie przypeływu powietrza	F	143,7	m³/min
Moc wejsciowa	P	118,3	W
Wartoscić eksploatacjina	SV	1,21	(m³/min)/W
Zuȩpie mocy w trybie czuwania	PSB	0,00	W
Sezonowy podór mocy	Q	37,9	kWh/a
Poziom mocy akustycznej wentylatora	LWA	83,4	dB(A)
Maksymalna prędkość przypeływu powietrza	c	1,49	m/s
Norma dla pomiaru wartość eksploatacjiynej	ROZPORZADXENIE KOMISJI (UE) Nr 206/2012 i (UE) 2016/2282
Dane do kontaku:	Nazwa i adres producenta lub和他的 upodate niego przystawicela: Obelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium
