ST36DE - Ventilateur STANLEY - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Ventilateur STANLEY ST36DE, puissance de 36 W, débit d'air réglable, 3 vitesses de fonctionnement.
Utilisation	Idéal pour un usage domestique ou professionnel, pour rafraîchir l'air dans les espaces fermés.
Maintenance et réparation	Nettoyage régulier des grilles et des pales, vérification des câbles d'alimentation pour éviter les risques électriques.
Sécurité	Équipé d'une protection contre la surchauffe, ne pas utiliser à proximité de l'eau.
Informations générales	Poids léger pour un transport facile, design compact pour un rangement aisé.

FOIRE AUX QUESTIONS - ST36DE STANLEY

Le ventilateur STANLEY ST36DE ne s'allume pas. Que faire ?

Vérifiez que le ventilateur est correctement branché à une prise fonctionnelle. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'. Si le problème persiste, vérifiez le câble d'alimentation pour des signes de dommage.

Le ventilateur émet un bruit étrange. Que signifie cela ?

Un bruit étrange peut indiquer un objet coincé dans les pales ou un problème avec le moteur. Éteignez et débranchez le ventilateur, puis inspectez les pales et le moteur pour tout débris. Si le bruit continue après nettoyage, contactez le service client.

Comment nettoyer le ventilateur STANLEY ST36DE ?

Débranchez le ventilateur avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer les pales et le boîtier. Pour les zones difficiles d'accès, un aspirateur avec une brosse douce peut être utilisé. Ne pas immerger le ventilateur dans l'eau.

Le ventilateur ne souffle pas d'air. Que faire ?

Vérifiez que les pales du ventilateur ne sont pas obstruées par des débris. Assurez-vous également que le ventilateur est réglé sur une vitesse appropriée. Si le problème persiste, il peut y avoir un dysfonctionnement interne nécessitant une réparation.

Puis-je utiliser le ventilateur à l'extérieur ?

Le ventilateur STANLEY ST36DE est conçu pour une utilisation en intérieur. Son utilisation à l'extérieur peut endommager l'appareil et annuler la garantie. Veuillez l'utiliser uniquement dans des environnements secs et fermés.

Comment régler la vitesse du ventilateur ?

Le ventilateur STANLEY ST36DE est équipé de plusieurs réglages de vitesse. Utilisez le bouton de contrôle situé sur le boîtier pour sélectionner la vitesse souhaitée. Consultez le manuel d'utilisation pour plus de détails sur les réglages spécifiques.

Où puis-je trouver des pièces de rechange pour le ventilateur STANLEY ST36DE ?

Les pièces de rechange peuvent être commandées auprès du service client de STANLEY ou via le site web officiel. Assurez-vous d'avoir le modèle de votre ventilateur à portée de main lors de votre commande.

Le ventilateur a une odeur étrange lors de l'utilisation. Que faire ?

Une odeur étrange peut être causée par la poussière brûlée ou un problème électrique. Éteignez immédiatement le ventilateur et débranchez-le. Inspectez-le pour détecter des signes de surchauffe ou de dommages. Si l'odeur persiste, contactez le service client.

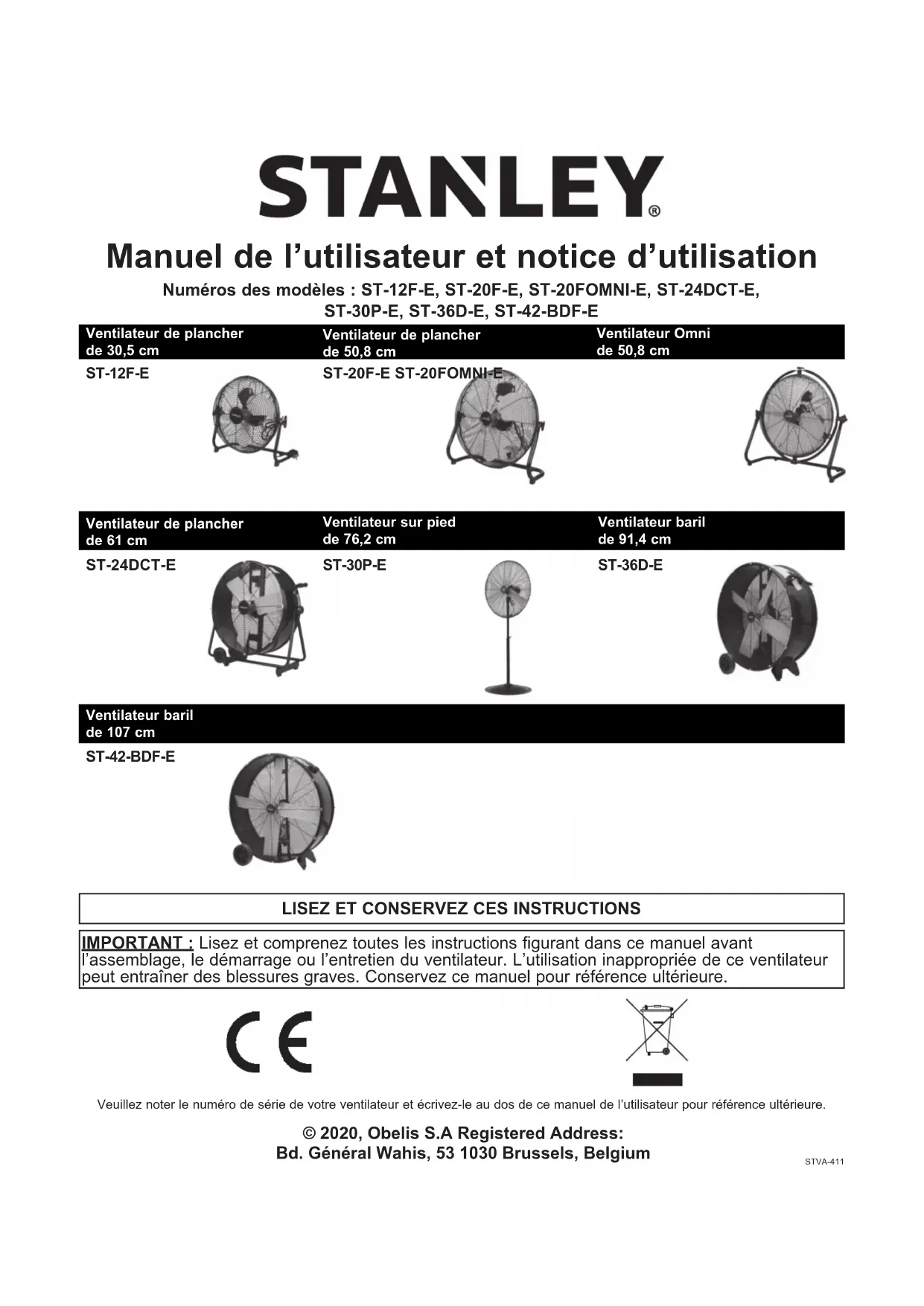

MODE D'EMPLOI ST36DE STANLEY

Manuel de l'utilisateur et notice d'utilisation

Numéro des modèles: ST-12F-E, ST-20F-E, ST-20FOMNI-E, ST-24DCT-E, ST-30P-E, ST-36D-E, ST-42-BDF-E

Ventilateur de plancher de 30,5 cm	Ventilateur de plancher de 50,8 cm	Ventilateur Omni de 50,8 cm
ST-12F-E	ST-20F-E ST-20FOMNI-E

Ventilateur de plancher de 61 cm	Ventilateur sur pied de 76,2 cm	Ventilateur baril de 91,4 cm
ST-24DCT-E	ST-30P-E	ST-36D-E

Ventilateur baril de 107 cm

ST-42-BDF-E

LISEZ et conservez ces instructions

IMPORTANT : Lisez et comprenez toutes les instructions figurant dans ce manuel avant l'assemblage, le démarrage ou l'entretien du ventilateur. L'utilisation inappropriée de ce ventilateur peut entraîner des blessures graves. Conservez ce manuel pour référence ultérieure.

Veuillez noter le numéro de série de votre ventilateur et écrivez-le au dos de ce manuel de l'utilisateur pour référence ultérieure.

© 2020, Obelis S. A Registered Address: Bd. Général Wahis, 53 1030 Brussels, Belgium

Informations relatives à la sécurité

IMPORTANT : LISEZ SOIGNEUSMENT TOUTES LES INSTRUCTIONS AVANT LE MONTAGE,LES RÉPARATIONS OU L'UTILISATION DE CE VENTILATEUR. LE NON-RESPECT DE CESINSTRUCTIONS POT ETTRAIÑER DES BLESSURES GRAVES ET/OU DES DOMMAGESMATÉRIELS.

▲ ATTENTION Pour ventilation générale uniquement. N'utilise pas l'apparil pour évacuer desvapeurs ou des substances dangereuses ou explosives. N'utilise jamais le ventila-teur dans des zones qui contiennent des produits tels que de l'essence, des solvants, des diluantspour peinture, des particules de poussière, des substances combustibles volatiles ou en suspensionou tout produit chimique inconnu.

▲ AVERTISSEMENT N'utilise pas le ventilateur si le cordon ou la prise est endommagé(e).

Mettez le ventilateur au rebut ou returnez-le à un centre de service agréé à des fins d'examen et/ou de réparation.

Ne passez pas le cordon d'alimentation sous le revêtement de sol.

Ne recouvre pas le dispositif d'un tapis, d'un tapis de couloir ou d'autres recouvrementssemblables.

N'achemiez pas le cordon d'alimentation sous les meubles ou les apparils électroménagers.

Éloignez le cordon d'alimentation des zones très fréquentées pour éviter tout risque de trèbuch-ement.

Pour réduire le risque de chic électrique, n'exposez pas l'apparil à l'eau/la pluie et ne l'utilise pasdans des emplacements humides.

Pour réduire le risque d'accordance et évacuer l'air correctement, assurez-vous que les bouchedesaération donnent sur l'extérieur.

▲ ATTENTION L'air use ne doit pas être évacué dans des espaces situés à l'intérieur des murs oudes plafonds, dans les gréniers, les vides sanitaires ou les garages.

▲ AVERTISSEMENT IL S'AGIT D'UN VENTILATEUR, PAS D'UN JOUET, AFIN DE RÉDUIRE RLISQUE DE BLESSURES CORPORELLES ET DE CHOCS ÉLECTRIQUES, NEJOUEZ PAS AVEC LE VENTILATEUR ET PLACEZ-LE HORS DE PORTÉE DES ENFANTS.

▲ AVERTISSEMENT Pour se protéger contre les chocs électriques lors de l'utilisation, ne laissez pas leventilateur entrez en contact avec d'autres objets raccordés à la masse tels que destuyaux, des radiateurs, etc.

▲ AVERTISSEMENT Risque d'accordance, de chocs électriques ou de blessures lors de l'entretien ou de lamaintenance. Débranchez ou déconnectez le ventilateur de l'alimentation électriqueavant l'entretien.

▲ AVERTISSEMENT Attention Dispositif automatique: pour réduire le risque de blessure, débranchezl'appareil avant l'entretien.

▲ AVERTISSEMENT Pour réduire le risque d'accordance ou de chocs électriques, n'utilise pas ce ventila-teur avec un dispositif de contrôle de la vitesse à semi-conducteurs.

▲ AVERTISSEMENT Pour réduire le risque de chocs électriques et de blessures, ne posez pas l'applieilsur une fenêtre.

Informations relatives à la sécurité

▲ AVERTISSEMENT	Pour réduire le risque de chocs électriques, n'exposez pas l'appareil à l'eau ou à la pluie. Cet apparéil est conçu pour une utilisation en interieur uniquement.
▲ AVERTISSEMENT	N'utilisez pas le ventilateur si le cordon ou la prise est endommagé(e). Mettez le ventilateur au rebut ou retournez-le à un centre de service agréé à des fins d'examen et/ou de réparation. Ne passesz pas le cordon d'alimentation sous le revêtement de sol. Ne recouvre pas le cordon d'alimentation d'un tapis, d'un tapis de couloir ou d'autres recouvrementssemblables. N'achemiez pas le cordon d'alimentation sous les meubles ou les apparéils electroménagers. Eloquentiz ne cordon d'alimentation des zones très fréquentées etprésentant un risque de trèbuchement.
▲ AVERTISSEMENT	Le travail d'skeleton et le câblage électrique doivent être effectuels par une ou des personnes qualifiées conformément à tous les codes et règlements applicables.
▲ AVERTISSEMENT	Lorsque l'entretien ou le remplacement d'un composant nécessite le retrait ou la déconnexion d'un dispositif de sécurité, celui-ci devra être réinstallé ou remonté tel qu'il était installé avant d'utiliser ce ventilateur.
▲ AVERTISSEMENT	UtilisEZ uniquement ce ventilateur de la manière prévue par le fabricant.

• Avant toute utilisation, inspectez toujours le ventilateur pour détecter la présence de pièces détachées ou endommagées. Inspectez le cordon d'alimentation pour détecter d'éventuels dommages. N'utilisez jamais le ventilateur si des pièces sont endommagées ou manquantes. N'utilisez jamais le ventilateur sans dispositif de sécurité.
• Utilisez uniquement un courant de 220-240 V, 50Hz (cycle) avec un circuit minimal de 15 A.
• Lors de l'utilisation avec une rallonge électrique, utilisez uniquement un cordon de la taille appropriée (capacité nominale), homologué UL et avec une prise de courant capable de contenir une fiche à trois broches (mise à la terre) fournie avec le cordon d'alimentation du ventilateur. Gardez toujours le cordon d'alimentation et les rallonges à l'abri de la chaleur, de l'huile et des bords tranchants. Inspectez les cordons périodiquement et remplacez-les s'ils sont endommagés.

ST-12F-E / ST-20F-E / ST-20FOMNI-E / ST-24DCT-E

1. Placez le ventilateur sur une surface plane à l'endroit désiré et en sécurité, puis connectez-le à une source d'alimentation approuvée.

ST-36D-E / ST-42-BDF-E

1. Glissez l'essieu de roue à travers le cadre de support de roue.
2. Glissez une (1) roue sur une des extrémités de l'essieu.
3. Retenez la roue à l'aide d'une (1) goupille fendue.
4. Placez le ventilateur sur une surface plane à l'endroit désiré et en sécurité, puis connectez-le à une source d'alimentation approuvée.

Installation et montage

Outils requis :

Pinces

Tournevis cruciforme

Clé de 10 mm ou clé à molette

Clé mâle

Pièces incluses dans la boîte :

(1) Base (1) Protection avant (1) Protection arrière (1) Bloc-moteur (1) Bloc des pales du ventilateur (1) Collier de blocage (1) Tige supérieure (1) Tige inférieure (1) Écrou (M12) et rondelle (1) Axe d'articulation (M12*40) (9) Vis à embase (1) Ressort de soutien

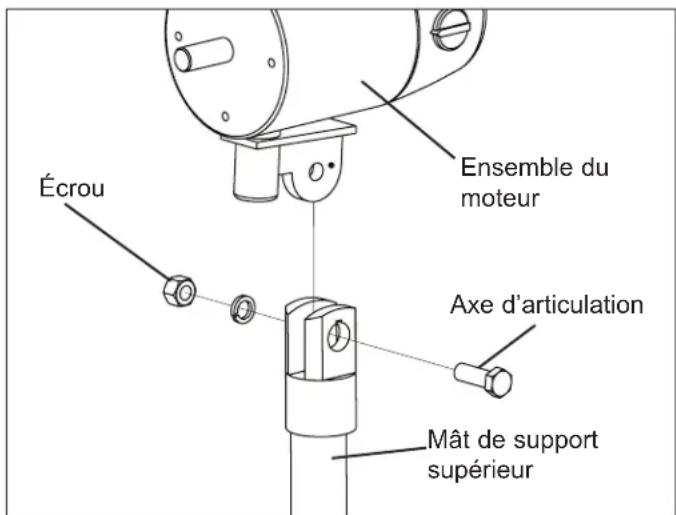

Figure 1: Fixation du moteur à l'ensemble de support du moteur Figure 2: Fixation de la grille de protection arrière au moteur

1. Placez la base sur un sol plat.
2. Placez le ressort de soutien et le siège du ressort dans la partie inférieure de la tige, puis montez la tige sur la base. Vérifiez que les troughs sont bien en face les uns des autres.
3. Vissez fermement les vis à embase (5) à l'aide de la clé/du tournevis cruciforme.
4. Déposez le couvercle de la base.
5. Desserrez la vis du collier de blocage à l'aide de la poignée réglable. Tirez lentement sur la tige supérieure pour régler la hauteur du ventilateur. Resserrez à l'aide de la poignée réglable.
6. Desserrez la vis de réglage sur le support du moteur. Montez le bloc-moteur sur le connecteur de la tige supérieure. Vérifiez que les trous sont bien en face les uns des autres.
7. Fixez le bloc-moteur avec l'axe d'articulation (M12*40), l'écrou (M12) et la rondelle (Figure 1). Serrez l'écrou fermement à l'aide de la clé. Serrez la vis de réglage.
8. Faites glisser la protection arrière sur le bloc-moteur et fixez-la à l'aide des (4) vis à embase (Figure 2). Serrez les vis fermement à l'aide de la clé/du tournevis cruciforme.
9. Desserrez la vis à l'arrête du bloc des pales du ventilateur à l'aide de la clé mâle (hexagonale). Faites glisser le bloc des pales du ventilateur sur l'arbre du moteur. Resserrez la vis sur le bloc des pales du ventilateur.
10. Fixez la protection avant à la protection arrière à l'aide des fixations situées sur la protection avant.

Remarque: ce modèle ne peut PAS être fixé au mur.

ATTENTION Ne faites PAS glisser la vis de l'hélice du ventilateur au-delà de la rainure située sur l'arbre! Si cette consigne n'est pas respectée, l'hélice du ventilateur ne tournera pas correctement et cela endommagera votre ventilateur! Assurez-vous que l'arbre du ventilateur est dans l'alignement de la partie avant de l'hélice du ventilateur.

Exigences en matière d'informations pour les ventilateurs électriques

Référence(s) du modèle : ST-12F-E

Description	Symbole	Valeur	Unité
Débit d'air maximal	F	33,49	m³/min
Puisance absorbée	P 44,3 W
Valeur de service	SV	0,76	(m³/min)/W
Consommation d'électricité en mode «veille»	PSB 0,00 W
Consommation d'électricité saisonnière	Q	14,2	kWh/an
Niveau de puissance acoustique du ventilateur	LWA	57,2	dB(A)
Vitesse maximale de l'air	c	3,08	mètres/sec
Norme de mesure de la valeur de service	RÉGEMENTS (UE) N° 206/2012 & (UE) 2016/2282 DE LA COMMISSION
Coordonnées	Nom et adresse du fabricant ou de son représentant agréé Obelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Référence(s) du modèle : ST-20T-E, ST-20F-E, ST-20FOMNI-E, PT-20F-EU, PT-20FOMNI-EU, PT-20T-EU

Description	Symbole	Valeur	Unité
Débit d'air maximal	F	49,74	m3/min
Puisance absorbée	P	109,8	W
Valeur de service	SV	0,45	(m3/min)/W
Consommation d'électricité en mode «veille»	PSB 0,00 W
Consommation d'électricité saisonnière	Q	35,1	kWh/an
Niveau de puissance acoustique du ventilateur	LWA	67,8	dB(A)
Vitesse maximale de l'air	c	2,36	mètres/sec
Norme de mesure de la valeur de service	RÉGLEMENTS (UE) N° 206/2012 & (UE) 2016/2282 DE LA COMMISSION
Coordonnées	Nom et adresse du fabricant ou de son représentant agréé Obelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Exigences en matière d'informations pour les ventilateurs électriques

Référence(s) du modèle: ST-24DCT-E, ST-24W-E, PT-24DCT-EU, PT-24W-EU

Description	Symbole	Valeur	Unité
Débit d'air maximal	F	176,4	m3/min
Puisance absorbée	P	108,1	W
Valeur de service	SV	1,63	(m3/min)/W
Consommation d'électricité en mode «veille»	PSB	0,00 W
Consommation d'électricité saisonnière	Q	34,6	kWh/an
Niveau de puissance acoustique du ventilateur	LWA 82	dB(A)
Vitesse maximale de l'air	c	1,88	mètres/sec
Norme de mesure de la valeur de service	RÉGEMENTS (UE) N° 206/2012 & (UE) 2016/2282 DE LA COMMISSION
Coordonnées	Nom et adresse du fabricant ou de son représentant agréé Obelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Référence(s) du modèle : ST-30BCT-E, ST-30D-E, ST-30P-E, ST-30W-E, PT-30BCT-EU, PT-30D-EU, PT-30P-EU, PT-30W-EU

Description	Symbole	Valeur	Unité
Débit d'air maximal	F	143,7	m³/min
Puisance absorbée	P	118,3	W
Valeur de service	SV	1,21	(m³/min)/W
Consommation d'électricité en mode «veille»	PSB	0,00 W
Consommation d'électricité saisonnière	Q	37,9	kWh/an
Niveau de puissance acoustique du ventilateur	LWA	83,4	dB(A)
Vitesse maximale de l'air	c	1,49	mètres/sec
Norme de mesure de la valeur de service	RÉGLEMENTS (UE) N° 206/2012 & (UE) 2016/2282 DE LA COMMISSION
Coordonnées	Nom et adresse du fabricant ou de son représentant agréé Obelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium
