Technische Merkmale	STANLEY ST36DE Ventilator, Leistung 36 W, einstellbarer Luftstrom, 3 Betriebsstufen.
Verwendung	Ideal für den privaten oder professionellen Gebrauch, um die Luft in geschlossenen Räumen zu kühlen.
Wartung und Reparatur	Regelmäßige Reinigung der Gitter und Flügel, Überprüfung der Stromkabel zur Vermeidung elektrischer Risiken.
Sicherheit	Mit Überhitzungsschutz ausgestattet, nicht in der Nähe von Wasser verwenden.
Allgemeine Informationen	Leichtes Gewicht für einfachen Transport, kompaktes Design für einfache Aufbewahrung.

Häufig gestellte Fragen - ST36DE STANLEY

Der STANLEY ST36DE Ventilator geht nicht an. Was soll ich tun?

Überprüfen Sie, ob der Ventilator korrekt an eine funktionierende Steckdose angeschlossen ist. Stellen Sie außerdem sicher, dass der Netzschalter auf "EIN" steht. Wenn das Problem weiterhin besteht, überprüfen Sie das Netzkabel auf Beschädigungen.

Der Ventilator macht ein seltsames Geräusch. Was bedeutet das?

Ein seltsames Geräusch kann auf einen Gegenstand in den Flügeln oder ein Problem mit dem Motor hinweisen. Schalten Sie den Ventilator aus und ziehen Sie den Stecker, dann überprüfen Sie die Flügel und den Motor auf Fremdkörper. Wenn das Geräusch nach der Reinigung weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinige ich den STANLEY ST36DE Ventilator?

Ziehen Sie den Stecker des Ventilators, bevor Sie ihn reinigen. Verwenden Sie ein weiches, feuchtes Tuch, um die Flügel und das Gehäuse abzuwischen. Für schwer zugängliche Stellen kann ein Staubsauger mit weicher Bürste verwendet werden. Tauchen Sie den Ventilator nicht in Wasser.

Der Ventilator bläst keine Luft. Was soll ich tun?

Überprüfen Sie, ob die Flügel des Ventilators nicht durch Fremdkörper blockiert sind. Stellen Sie außerdem sicher, dass der Ventilator auf eine geeignete Geschwindigkeit eingestellt ist. Wenn das Problem weiterhin besteht, kann eine interne Fehlfunktion vorliegen, die eine Reparatur erfordert.

Kann ich den Ventilator im Freien verwenden?

Der STANLEY ST36DE Ventilator ist für den Innenbereich konzipiert. Die Verwendung im Freien kann das Gerät beschädigen und die Garantie erlöschen lassen. Bitte verwenden Sie ihn nur in trockenen und geschlossenen Umgebungen.

Wie stelle ich die Geschwindigkeit des Ventilators ein?

Der STANLEY ST36DE Ventilator verfügt über mehrere Geschwindigkeitsstufen. Verwenden Sie den Steuerknopf am Gehäuse, um die gewünschte Geschwindigkeit auszuwählen. Weitere Details zu den spezifischen Einstellungen finden Sie in der Bedienungsanleitung.

Wo kann ich Ersatzteile für den STANLEY ST36DE Ventilator finden?

Ersatzteile können beim STANLEY Kundendienst oder über die offizielle Website bestellt werden. Halten Sie das Modell Ihres Ventilators bei der Bestellung bereit.

Der Ventilator riecht beim Betrieb seltsam. Was soll ich tun?

Ein seltsamer Geruch kann durch verbrannten Staub oder ein elektrisches Problem verursacht werden. Schalten Sie den Ventilator sofort aus und ziehen Sie den Stecker. Überprüfen Sie ihn auf Anzeichen von Überhitzung oder Schäden. Wenn der Geruch anhält, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG ST36DE STANLEY

Bd. Général Wahis, 53 1030 Brussels, Belgium

STVA-411

Bd. Général Wahis, 53 1030 Brussels, Belgium

Safety Information

IMPORTANT: READ ALL INSTRUCTIONS CAREFULLY BEFORE ASSEMBLY, SERVICE OR USE OF THIS FAN. FAILURE TO COMPLY WITH THESE INSTRUCTIONS COULD RESULT IN SERIOUS PERSONAL INJURY AND / OR PROPERTY DAMAGE.

CAUTION

Bd. Général Wahis, 53 1030 Brussels, Belgium

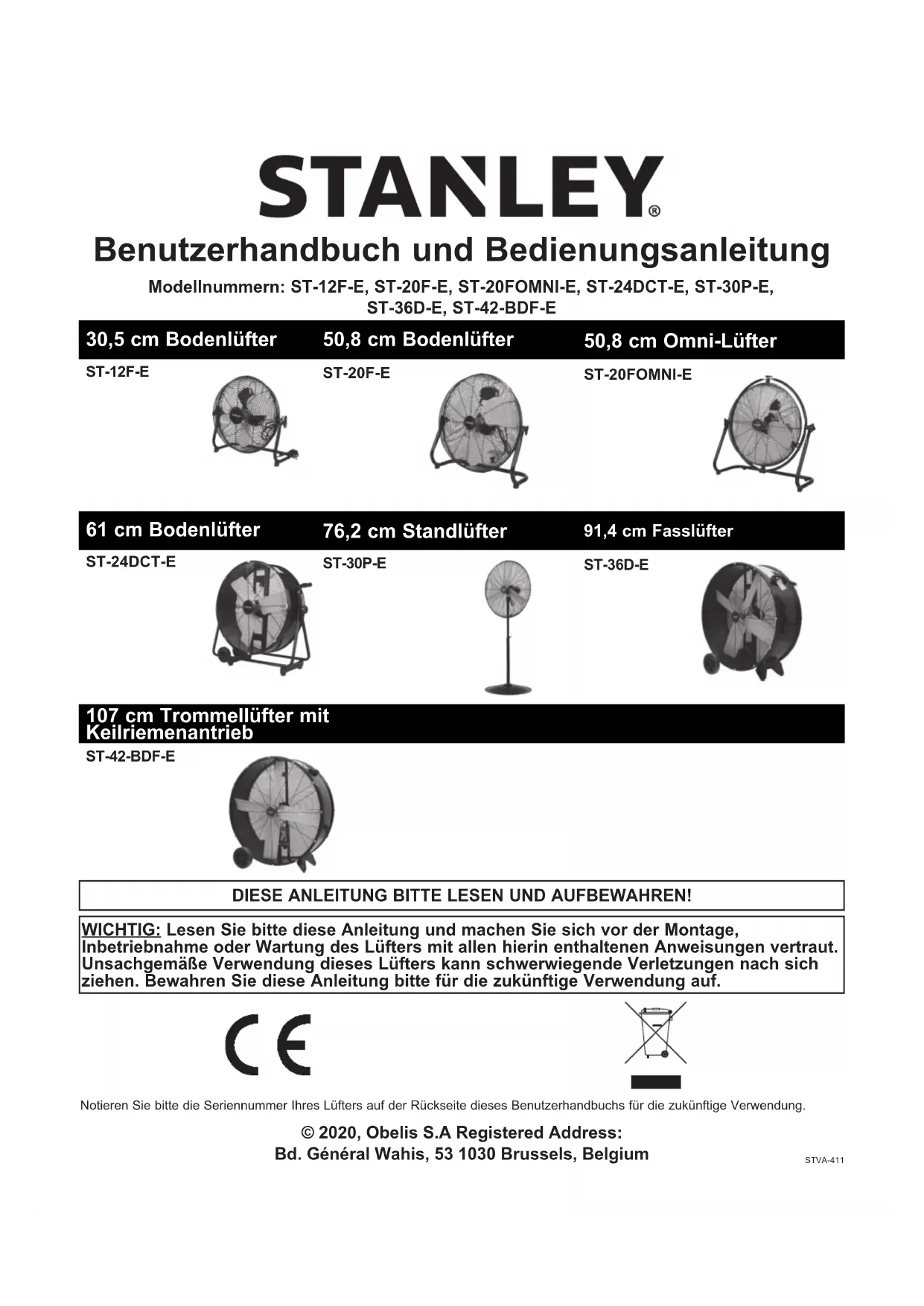

Benutzerhandbuch und Bedienungsanleitung

Modellnummern: ST-12F-E, ST-20F-E, ST-20FOMNI-E, ST-24DCT-E, ST-30P-E, ST-36D-E, ST-42-BDF-E

30,5 cm Bodenlüfter	50,8 cm Bodenlüfter	50,8 cm Omni-Lüfter
ST-12F-E	ST-20F-E	ST-20FOMNI-E

61 cm Bodenlüfter	76,2 cm Standlüfter	91,4 cm Fasslüfter
ST-24DCT-E	ST-30P-E	ST-36D-E

107 cm Trommellüfter mit Keilriemenantrieb

ST-42-BDF-E

DIESSE ANLEITUNG BITTE LESEN UND AUFBEWAHREN!

WICTIG: Lesen Sieitte diese Anleitung und machen Sie sich vor der Montage, Inbetriebnahme oder Wartung des Lüften mit allen hierin enthaltenen Anweisungen vertraut. Unsachgemäß Verwendung这点es Lüften kann schwerwiegende Verletzungen nach sichziehen. Bewahren Sie diele Anleitungitte für die zukünftige Verwendung auf.

C E

Notieren Sieitte die Seriennummer Ihres Lufters auf der Rückseite deses Benutzerhandbuchs fur die zukunftige Verwendung.

© 2020, Obelis S.A Registered Address: Bd. Général Wahis, 53 1030 Brussels, Belgium

Sicherheitshinweise

ACHTUNG: LESEN SIE BITTE VOR DER MONTAGE, WARTUNG ODER VERWENDUNG DES LÜFTERS ALLE ANWEISUNGEN SORGFÄLTIG DURCH. DAS NICTBEACHTEN DIESER ANLEITUNG KANN ZU SCHWERWIEGenden VERLETZUNGEN UND/ODER MATERIELLEN SCHÄDEN FÜRHEN.

▲VORSICHTIG

Nur zur allgemeinen Entlüfung. Nicht zur Entlüfung gefährlicher oder explosionsfähiger Stoffe und Dämpfe verwenden. Verwenden Sie den Lüfter niemals in Umgebungen, die Stoffe wie Benzin, Lösemittel, Farbverträger, Staubpartikel, flüchtige oder aerogene brennbare Stoffe oder sonstige unbekannte Chemikalien enthalten.

△ACHTUNG	Lüfter nicht bei beschädigtem Kabel oder Stecker betreiben!
Lüfter außer Betriebnehmen beziehungsweise zur Überprüfung und/oder Reparatur einer zugelassenen Fachwerkstatt überlassen.

Kabel nicht unter Bodenbelägen verlegen.

Nicht unter Teppichen, Läufern oder ähnlichen Abdeckungen führen.

Kabel nicht unter Möbeln oder Geräten hindurchführren.

Kabel nicht über Laufstrecken führen, da sonst Stolpergebnis besteht.

Um die Gefahr von Stromschlagen zu minimieren, vor Wasser/Regen schätzen und nicht in feuchten Umgebungen verwenden.

▲VORSICHTIG

Zur Vermeidung von Brandgefahr und zur ordnungsgemäßen Abluft}sicherstellen,dass für eine ausreichende Luftabfuhr nach außen gesorgt ist.

Die Abluft nicht in Zwischenräume von Wänden oder Decken oder auf Dachböden, in Zwischendecken oder Garagen leiten.

△ACHTUNG

DIESER LÜFTER IST EIN ELEKTROGERAT UND KEIN Spielzeug! UM DAS PERSONLICHEVERLETZUNGSRISIKOUNDDIE GEFAHREINESSTROMSCHLAGS ZU MINIMIEREN, DARF DER LÜFTER NICT ZWECKENTFREMDET UND NICT IN DER REICHWEITE VON KINDERN AUFGESTELLT WERDEN.

△ACHTUNG

Um Stromschläge während des Betriebs zu verhindern, vermeiden Sie den Kontakt des Lüften mit anderen schutzgeerdeten Objekten, wie beispielsweise Rohrleitungen, Heizkörper usw.

▲ACHTUNG

Gefahr von Bränden, Stromschlagen oder Verletzungen beim Betrieb oder bei der Wartung. Trennen Sie den Lüfter vor Wartungstätigkeiten vom Stromnetz.

▲ACHTUNG

VORSICH! Automatisch betriebenes Gerät – zur Minimierung der Verletzungsgefahr vor Wartungstätigkeiten vom Stromnetz trennen!

▲ACHTUNG

Um die Gefahr von Bränden oder Stromschlagen zu minimieren, verwenden Sie den Lüfter nicht mit transistorgesteuerten Drehzahlreglern.

△ACHTUNG

Um die Gefahr von Stromschlagen und Verletzungen von Personen zu minimieren, nicht in einem Fenster verwenden.

STANLEY. STANLEY

Stanley, das STANLEY-Logo, das eingekerbte Rechtek sowie das gelb-schwarze diagonale Paketdesign sind Markenzeichen von Stanley Black & Decker, Inc. oder ihrer Tochterunternehmen.

Sicherheitshinweise

▲ACHTUNG	Um die Gefahr von Stromschlagen zu minimieren, vor Wasser/Regen schützen und nicht in feuchten Umgebungen verwenden.
▲ACHTUNG	Lüfter nicht bei beschädigtem Kabel oder Stecker betreiben! Lüfter außer Betriebnehmen beziehungsweise zur Überprüfung und/oder Reparatur einer zugelassenen Fachwerkstatt überlassen. Kabel nicht unter Bodenbelägen verlegen. Kabel nicht unter Teppichen, Laufern oder ähnlichen Abdeckungen führen. Kabel nicht unter Möbeln oder Geräten hindurchführ- ren. Kabel nicht über Laufstrecken führen, da sonst Stolpergefahr besteht.
▲ACHTUNG	Die Installation und der elektrische Anschluss muss von einer oder mehreren quali-fizierten Personen entsprechend den maßgeblichen Gesetzen und Vorschriften vorgenommen werden.
▲ACHTUNG	Falls zum Warten oder Ersetzen eines Bauteils eine Sicherheitseinrichtung entfernt oder von ihrem Anschluss getrennt werden muss, muss diese Sicherheitseinrichtung in der gleiche Weise wieder installiert oder montiert werden, wie sie vor der ersten Inbetriebnahme theses Lufters installiert war.
▲ACHTUNG	Diesen Lüfter nur in der vom Hersteller vorgesehenen Weise verwenden.

• Vor der Inbetriebnahme den Lüfter immer auf lose oder beschädigte Teile überprüfen. Netzanschlusskabel auf Schäden überprüfen. Den Lüfter niemals verwenden, wenn Teile beschädigt sind oder fehlen. Den Lüfter niemals ohne Anbringen der Schutzvorrichtungen betreiben.
• Nur an Stromnetzen mit 220-240 Volt 50 Hz (Netzfrequenz) mit mindestens 15 A Stromstärke betreiben.
• Beim Verwenden eines Verlängerungskabels nur ein Kabel mit der vorgeschriebenen Stromstärke (Strombelastbarkeit in Ampere), UL-Zertifizierung sowie einer Steckdose mit Schutzerde verwenden, die zum Stecker des Netzanschlusskabels passst. Netzanschlusskabel und Verlängerungskabel immer vor Hitze, Öl und scharfen Kanten schützen. Netzanschlusskabel regelmäßiger überprüfen und bei Beschädigung ersetzen.

Installation und Montage

ST-12F-E / ST-20F-E / ST-20FOMNI-E / ST-24DCT-E

1. Lüfter auf ebener Fläche in einer sicheren, gewündsten Position aufstellen und an eine zulässige Spannungsequelle anschließen.

ST-36D-E / ST-42-BDF-E

1. Radachse durch den Radträgerrahmen schiben.
2. Ein (1) Rad auf einer Seite auf die Radachse schiben.
3. Rad mit einem (1) Splint sichern.
4. Lüfter auf ebener Fläche in einer sicheren, gewündsten Position aufstellen und an eine zulässige Spannungsequelle anschließen.

76.2 cm-STANDLÜFTER: ST-30P-E

Installation und Montage

Benötipte Werkzeuge:

Zange

Kreuzschlitzschraubendreher

10-mm-Schraubenschlüssel oder Rollgabelschlüssel Innensechskantschlüssel

Teile in der Box:

(1) Standfuß
(1) Vorderes Schutzgitter
(1) Hinteres Schutzgitter
(1) Motorbaugruppe
(1) Lüfterflügelbaugruppe
(1) Spannring
(1) Obere Haltestange
(1) Untere Haltestange
(1) Mutter (M12) und Unterlegscheibe
(1) Gelenkbolzen (M12*40)
(9) Flanschschrauben
(1) Stutzfeder

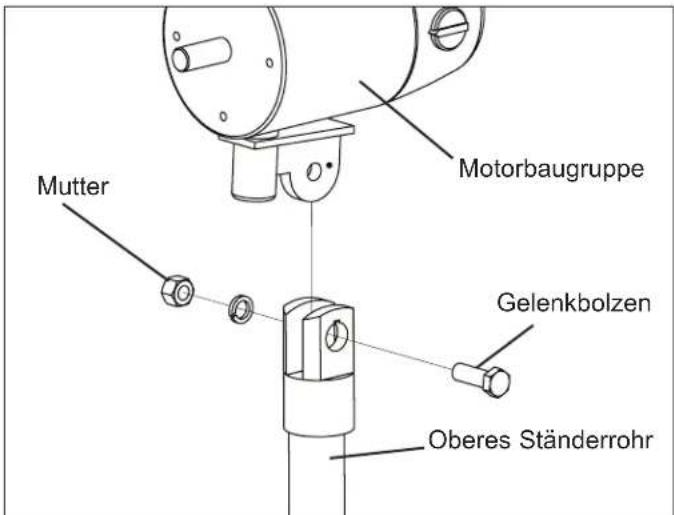

Abbildung 1: Motor an der Motorträgerbaugruppe befestigen

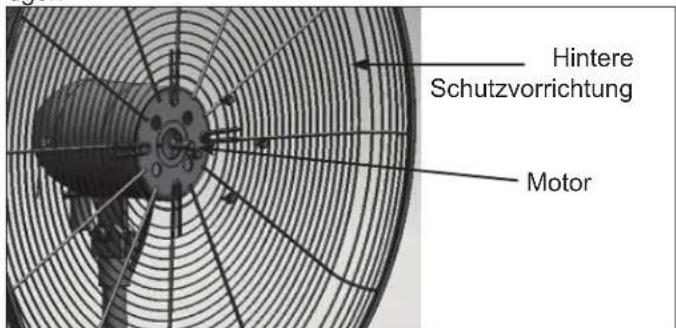

Abbildung 2: Hintere Schutzvorrichtung am Motor befestigen

1. Den Standfuß auf einer ebenen Fläche positionieren.
2. Die Stütz feder und den Federteller von unter in die Haltestange einsetzen und die Haltestange am Stützfuß befestigen. Sicherstellen, dass die Löcher richtig ausgerichtet sind.
3. Dann die (5) Flanschschrauben unter Verwendung eines Schraubenschlüssels/Kreuzschlitzschraubendrehers einsetzen und festziehen.
4. Die Ständerabdeckung nach unten schiben.
5. Die Spannringschraube mit dem verstelltaren Griff offen. Die obere Haltestange langsam bis auf die gewünschte Lüfterhöhe Herausziehen. Dann den verstelltaren Griff wieder festziehen.
6. Die Stellschraube am Motorträger loseN. Die Motorbaugruppe am Verbindungsstuck an der oberen Haltestange befestigen. Sicherstellen, dass die Licher richtig ausgerichtet sind.
7. Die Motorbaugruppe mit dem Gelenkbolzen (M12*40), der Mutter (M12) und der Unterlegscheibe sichern (siehe Abb. 1). Den Bolzen mit dem Schraubenschlüssel festziehen. Die Stellschaube anziehen.
8. Das hintere Schutzgitter auf der Motorbaugruppe anbringen und mit (4) Flanschschrauben sichern (siehe Abb. 2). Die Schrauben unter Verwendung des Schraubenschlüssels/Kreuzschlitzschraubendrehers fest anziehen.
9. Die Schraube an der Rückseite der Lüfterflügelbaugruppe mit einem Innensechskantschluss offen. Die Lüfterflügelbaugruppe auf die Motorwelle schiben. Die Schraube an der Lüfterflügelbaugruppe wieder anziehen.
10. Das vordere Schutzgitter mit dem hinteren Schutzgitter verbinden und mit den am Frontschutzgitter angebrachten Halterungen befestigen.

ANMERKUNG: Dieses Modell ist NICHT für die Wandmontage geeignet.

VORSICHTIG

Lüfterflügelschraube NICTHT über die Nut in der Welle schiben! Andernfalls wird die Drehung der Lüfterflügel

negativ beeinflusst und der Lüfter kann beschädigt werden! Sicherstellen, dass die Lüfterwelle bündig mit der Vorderseite der Lüfterflügelbaugruppe abschiedt.

Pflichtangaben für elektrische Ventilatoren

Modellkennung(en): ST-12F-E

Beschreibung	Symbol	Wert	Einheit
Maximaler Volumenstrom F 33,49 m			3/min
Ventilator-Leistungsaufnahme P 44,3	W
Serviceverhältnis	SV	0,76	(m3/min)/W
Leistungsaufnahme im Bereitschaftsmodus	PSB 0,00 W
Saisonaler Stromverbrauch Q 14,2 kWh/a
Ventilator-Schalleistungspegel L	WA 57,2	dB(A)
Maximale Luftgeschwindigkeit	c	3,08	m/s
Messnorm für die Ermittlung des Serviceverhältnisses	VERORDNUNG (EU) Nr. 206/2012 und (EU) 2016/2282 DER KOMMISSION
Kontaktangaben	Name und Anschrift des Herstellers oder seines Bevollmächtigten
	Obelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium

Modellkennung(en): ST-20T-E, ST-20F-E, ST-20FOMNI-E, PT-20F-EU, PT-20FOMNI-EU, PT-20T-EU

Beschreibung	Symbol	Wert	Einheit
Maximaler Volumenstrom	F 49,74	m	3/min
Ventilator-Leistungsaufnahme	P	109,8	W
Serviceverhältnis	SV	0,45	(m3/min)/W
Leistungsaufnahme im Bereitschaftsmodus	PSB	0,00	W
Saisonaler Stromverbrauch	Q	35,1	kWh/a
Ventilator-Schalleistungspegel	LWA	67,8	dB(A)
Maximale Luftgeschwindigkeit	c	2,36	m/s
Messnorm für die Ermittlung des Serviceverhältnisses	VERORDNUNG (EU) Nr. 206/2012 und (EU) 2016/2282 DER KOMMISSION
Kontaktangaben	Name und Anschrift des Herstellers oder seines Bevollmächtigten
	Obelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium

Pflichtangaben für elektrische Ventilatoren

Modellkennung(en): ST-24DCT-E, ST-24W-E, PT-24DCT-EU, PT-24W-EU

Beschreibung	Symbol	Wert	Einheit
Maximaler Volumenstrom	F	176,4	m3/min
Ventilator-Leistungsaufnahme	P	108,1	W
Serviceverhältnis	SV	1,63	(m3/min)/W
Leistungsaufnahme imBereitschaftsmodus	PSB	0,00 W
Saisonaler Stromverbrauch	Q	34,6	kWh/a
Ventilator-Schalleistungspegel	LWA	82	dB(A)
Maximale Luftgeschwindigkeit	c	1,88	m/s
Messnorm für die Ermittlung desServiceverhältnisses	VERORDNUNG (EU)Nr. 206/2012 und (EU) 2016/2282 DER KOMMISSION
Kontaktangaben	Name und Anschrift des Herstellers oder seinesBevollmächtigtenObelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium

Modellkennung(en): ST-30BCT-E, ST-30D-E, ST-30P-E, ST-30W-E, PT-30BCT-EU, PT-30D-EU, PT-30P-EU, PT-30W-EU

Beschreibung	Symbol	Wert	Einheit
Maximaler Volumenstrom	F	143,7	m3/min
Ventilator-Leistungsaufnahme	P	118,3	W
Serviceverhältnis	SV	1,21	(m3/min)/W
Leistungsaufnahme im Bereitschaftsmodus	PSB	0,00 W
Saisonaler Stromverbrauch	Q	37,9	kWh/a
Ventilator-Schalleistungspegel	LWA	83,4	dB(A)
Maximale Luftgeschwindigkeit	c	1,49	m/s
Messnorm für die Ermittlung des Serviceverhältnisses	VERORDNUNG (EU) Nr. 206/2012 und (EU) 2016/2282 DER KOMMISSION
Kontaktangaben	Name und Anschrift des Herstellers oder seines Bevollmächtigten
	Obelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium
