Producttype	Tonvormige ventilator op voet met wielen
Merk	Stanley
Model	ST36DE (ST-36D-E)
Diameter van de bladen	91,4 cm (36 inch)
Totale hoogte (ca.)	130 cm
Gewicht (geschat)	20 kg
Voeding	220-240 V ~ 50 Hz, 15 A stroomkring
Belangrijkste functies	Instelbare snelheden, oscillatie, beschermrooster, wielen
Onderhoud en reiniging	Haal de stekker uit het stopcontact voor reiniging. Gebruik een vochtige doek. Niet onderdompelen.
Veiligheid	Niet buitenshuis gebruiken. Niet gebruiken met een dimmer. Controleer het snoer.
Onderdelen	Neem contact op met de klantenservice van Stanley
Algemene informatie	Alleen voor gebruik binnenshuis. Voldoet aan EU-richtlijnen.

Veelgestelde vragen - ST36DE STANLEY

Hoe monteer ik de ST36DE ventilator?

Volg de stappen in de handleiding: bevestig de wielen aan de as, monteer de beschermroosters, bevestig de motorunit en de bladen. Gebruik de meegeleverde gereedschappen.

Kan ik de ventilator buitenshuis gebruiken?

Nee, deze ventilator is alleen bedoeld voor gebruik binnenshuis. Stel het niet bloot aan regen of vocht.

Hoe reinig ik de ventilator?

Haal de stekker uit het stopcontact voor reiniging. Gebruik een vochtige doek om de roosters en bladen af te vegen. Dompel de motor nooit onder in water.

Wat moet ik doen als de ventilator niet draait?

Controleer of het snoer is aangesloten en of het stopcontact werkt. Zorg ervoor dat de schakelaar op aan staat. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Kan ik een verlengsnoer gebruiken?

Ja, maar gebruik een UL-goedgekeurd verlengsnoer van de juiste dikte (minimaal 15 A) en met randaarde. Bedek het snoer niet.

Hoe stel ik de snelheid in?

Gebruik de snelheidsschakelaar op de motor of de voet. Raadpleeg de handleiding voor de standen.

De ventilator maakt een abnormaal geluid, wat moet ik doen?

Controleer of de bladen niet loszitten of dat het rooster niet verstopt is. Draai de schroeven indien nodig vast. Als het geluid aanhoudt, stop dan met het gebruik en neem contact op met de technische dienst.

Hoe bewaar ik de ventilator in de winter?

Maak het schoon, haal de stekker eruit en bewaar het op een droge plek, beschermd tegen stof. U kunt het afdekken met een hoes.

Waar vind ik reserveonderdelen?

Neem contact op met de klantenservice van Stanley via de contactgegevens in de handleiding of op de website stanleyworks.fr.

Kan ik de roosters verven?

Nee, verf de roosters niet, omdat dit het evenwicht en de veiligheid kan beïnvloeden. Gebruik alleen originele onderdelen.

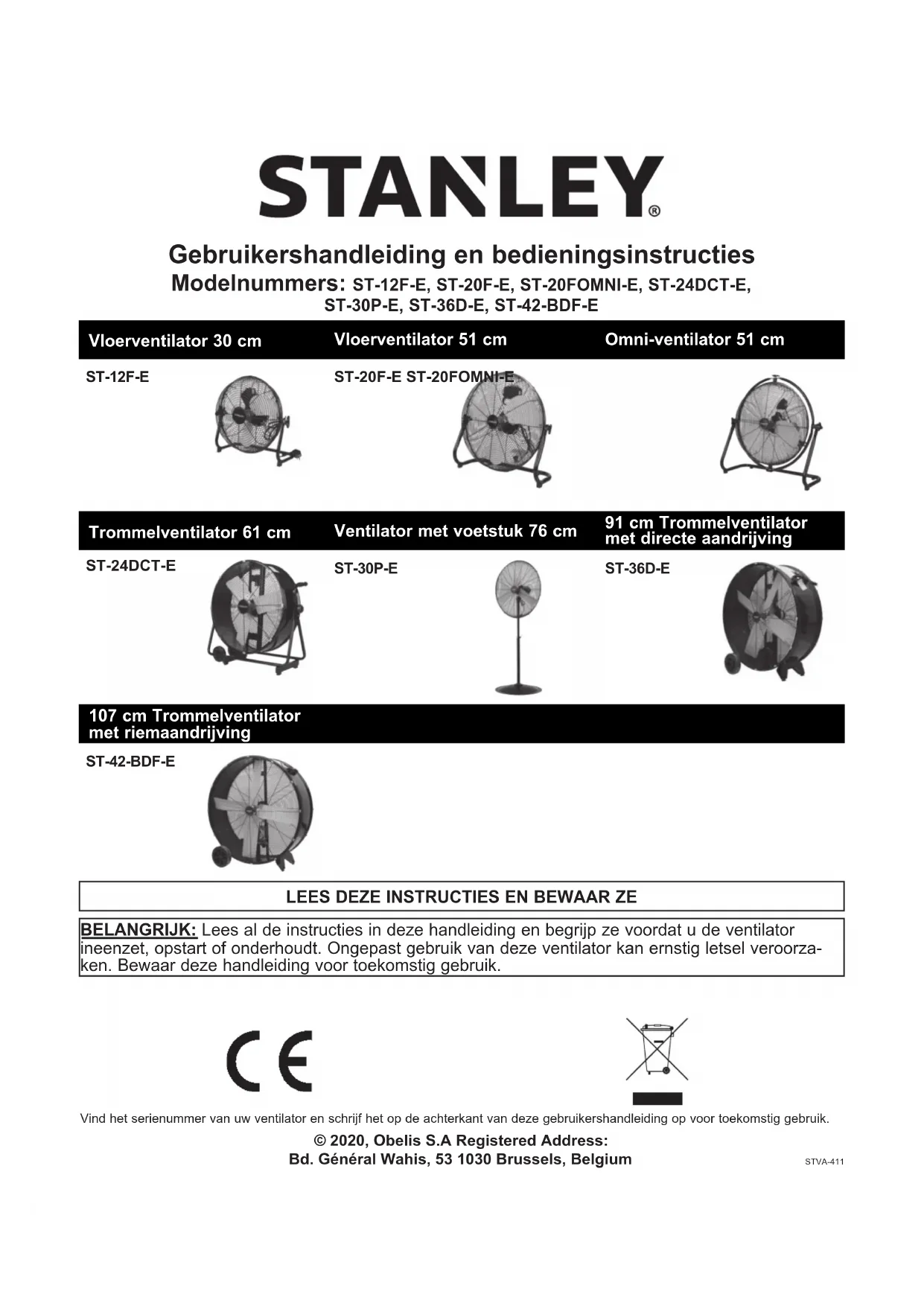

GEBRUIKSAANWIJZING ST36DE STANLEY

Gebruikershandleiding en bedieningsinstructies

Modelnummers: ST-12F-E, ST-20F-E, ST-20FOMNI-E, ST-24DCT-E, ST-30P-E, ST-36D-E, ST-42-BDF-E

Vloerventilator 30 cm	Vloerventilator 51 cm	Omni-ventilator 51 cm
ST-12F-E	ST-20F-E ST-20FOMNI-E
Trommelventilator 61 cm	Ventilator met voetstuk 76 cm	91 cm Trommelventilator met directe aandrijving
ST-24DCT-E	ST-30P-E	ST-36D-E
107 cm Trommelventilator met riemaandrijving
ST-42-BDF-E

LEES DEZE INSTRUCTIES EN BEWAAR ZE

BELANGRIJK: Lees al de instructies in deze handleiding en begrijp ze voordat u de ventilator ineenzet, opstart of onderhoudt. Ongepast gebruik van deze ventilator kan ernstig letsel veroorzaken. Bewaar deze handleiding voor toekomstig gebruik.

Vind het serienummer van uw ventilator en schrijf het op de achechterkant van deze gebruikershandleiding op voor toekomstig gebruik.

Veiligheidsinformatie

▲WAARSCHUWING	Enkel voor algemene ventilatie. Niet gebruiken om gevaarlijke of explosieve materiaalen en dampen te ventilieren. Gebruik de ventilator nooit in ruimtes die producten bevatten zoals benzine, oplosmiddelen, verfverdunners, stofdeeltjes, vluchtige of in de lucht gedragen ontvlambare deeltjes of gelijk welke nicht bekende chemische stoffen.
▲WAARSCHUWING	Bedien geen enkele ventilator als de kabel of stekker beschadigd is.
Werp de ventilator weg of breng hetণ aan een geauthoriseerde reparatiedienst voor onderzoek en/of herstel.
Niet doen draaien onder tapijt.
Niet bedekken met dekens, vloerkleden of gelijkaardige afdekking.
Laat de stroomkabel Niet onder meubilair of toestellen lopen.
Breng de stroomkabel weg van gebieden met veel voetverkeer zDat men er Niet over kan struikelen.
Om het risico op elektrische schok te verminderen, stel het Niet bloat aan water/regen of gebruik het Niet in vochtigeplaatsen.
▲WAARSCHUWING	Om het risico op brand te verminderen en om de lucht op gpaste manier weg te leiden, zorg ervoor om de lucht maar buiten te leiden.
Breng de uitlaatlucht Niet binnen ommuurde ruimtes, plafonds of in zolders, kruipkelders of garages.
BELANGRIJK: LEES ALLE INSTRUCTIES ZORGVULDIG VOORAFGAAND AAN MONTAGE, ONDERHOUD OF GEBRUIK VAN DEZE VENTILATOR. INDIEN U DEZE INSTRUCTIES NIET NALEEFT KAN DIT LEIDEN TOT ERNSTIG PERSOONLIJK LETSEL EN/OF SCHADE AAN EIGENDOM.
▲WAARSCHUWING	DIT IS EEN VENTILATOR - GEEN SPEELGOED! OM HET RISICO OP PERSOONLIJK LETSEL EN ELEKTRISCHE SCHOK TE VERMINDEREN, MOGEN KLEINE KINDEREN NIET SPELEN MET VENTILATOREN OF MOGEN ZE NIET GEPLAATST WORDEN WAAR KLEINE KINDEREN ER BIJ KUNNEN.
▲WAARSCHUWING	Ter beschering gegen elektrische schokken wanner de ventilator in werkung is, LAST de ventilator Niet in contact komen met andere geaarde voorwerpen zoals pijpen, radiatoren, enz.
▲WAARSCHUWING	Risico op brand, elektrische schok of persoonlijk letsel bij het onderhoud. Koppel de ventilator los van de stroombron alvorens onderhoud uit te voeren.
▲WAARSCHUWING	OPGELET Automatisch bediend toestel - Om het risico op letsel te verminderen, koppel het los van de stroomtoevoer alvorens onderhoud uit te voeren.

Veiligheidsinformatie

▲WAARSCHUUNG	Om het risico op brand of elektrische schok te verminderen, mag het nicht gebruikt worden met gelijk welke halfgeleider snelheidsregelapparatuur.
▲WAARSCHUUNG	Om het risico op elektrische schok en letsel aan Personen te verminderen, mag het Niet in een raam gebruikt worden.
▲WAARSCHUUNG	Om het risico op elektrische schok te verminderen, stel het Niet bloat aan water/ regen. Dit apparaat is enkel ontworpen voor binnenshuis gebruik.
▲WAARSCHUUNG	Bedien geen enkele ventilator als de kabel of stekker beschadigd is. Worp de ventilator weg of breng hetঀ aan een geauthoriseerde reparatieidienst voor onderzoek en/of herstel. Laat de stroomkabel net onder tapijt doorlopen. Bedek de stroomkabel Niet met dekens, vloerkleden of gelingkaardige afdekking. Laat de stroomkabel Niet onder meubilair of toestellen lopen. Plaatds de stroomkabel uit de buurt van gebieden met veel voetverkeer en waar men er net over kan struikelen.
▲WAARSCHUUNG	Installatiewerk en elektrische bekabeling moet uitgevoerd worden door (een) gekwalificeerde persoon/personen, in overeenstemming met alle toepasselijkne normen en regelgeving.
▲WAARSCHUUNG	Wonneer het onderhonden of verrangen van onderdelen het verwijderen of loskoppelen van een verilheidstoestel inhoudt,要去 het verilheidstoestel net als voorheen opnieuw geinstalleerd of teruggeplaatst worden alvorens deze ventilator te gebruiken.
▲WAARSCHUUNG	Gebruik deze ventilator enkel op de manier zoals bedoeld door de fabrikant.
- Controller de ventilator voorafgaand aan gebruik altijd op loszittende of beschadigde onderdelen. Inspector stroomkabels op gelijk welke schade. Gebruik nooit een ventilator als gelijk welk onderdeel beschadigd is of ontbreekt. Gebruik nooit een ventilator waar bij de verilheidsschermennet zijn aangebracht. - Bedien het enkel met een stroom van 220-240 volt 50 Hz (cyclus) op een circuit van minstens 15 amp. -Wonneer het gezruikt worden met een verlengsnoer, gebruik dan enkel een snoer van juiste grootte (amp-listing), met UL-vermelding en met een stopcontact dat de op de stroomkabel van de ventilator gebruikte geaarde stekker met drie contacten kan ontvangen. Houd de stroomkabel en de verlengsnoeren alttijd uit de buurt van hitte, olie en scherpe randen. Inspector kabels periodiek en verrang ze indien ze beschadigdijken.

Installatie en montage: ST-12F-E / ST-20F-E / ST-20FOMNI-E / ST-24DCT-E

1. Plaats de ventilator op een vlakke ondergrond in een veilige, gewenste positie, en sluit het dan aan op een goedgekeurde stroombron.

ST-36D-E/ST-42-BDF-E

1. Schuif de WIelas door het wiewfme.
2. Schuif een (1) viel op beiden kanten van de as.
3. Bevestig het wieel met een (1) splitpen.
4. Zet de ventilator op een horizontale ondergrund op een veilige locatie waar wens en steek de stekker in een goedgekeurd stopcontact.

VENTILATOR MET VOETSTUK 76 CM: ST-30P-E

Installatie en montage

Benodigd gereedschap:

Tang

Kruissschroevendraier

Steeksleutel of verstelbare moersleutel 10mm

Zeskantsleutel

In doos geleverde onderdelen:

(1) Voetstuk
(1) Voorste aftscherming
(1) Achterste afterscherming
(1) Motor
(1) Ventilatorschoepenstel
(1) Borgkraag
(1) Bovenste steunstang
(1) Onderste steunstang
(1) Moer (M12) en sluitring
(1) Scharnierbout (M12*40)
(9) Flenssschroeven
(1) Steunveer

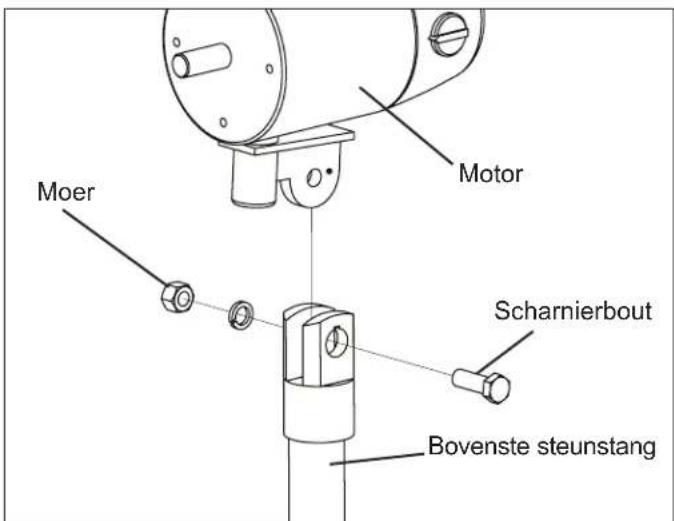

Afbeelding 1: Bevestig de motor aan de motorsteun

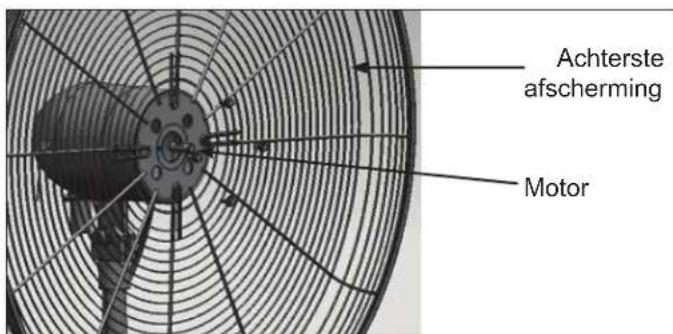

Afbeelding 2: De achefterste aftscherming aan de motor bevestigen

1. Plaats het voetstuk op een vlakke ondergrond.
2. Plaats de steunveer en veerzitting in de bodem van de steunstang en monteer de steunstang op het voetstuk. Let erop dat de gaten uitgelijnd zijn.
3. Zet stevig vast met (5) flenssschroeven met behulp van de sleutel/kruisschroevendraaier.
4. Breng de afdekking over het voetstuk aan.
5. Draai de schroef van de borgkraag los met de verstelbare handgreep. Schuif de bovenste steunstang langzaam uit om de hoogte van de ventilator aan te passen. Zet waar vast met de verstelbare handgreep.
6. Draai de stelschroef op de motorsteun los.
   Monteer de motor op de connector op de bovenste steunstang. Let erop dat de gaten uitgelijnd zichn.
7. Zet de motor met de scharnierbout (M12*40), moer (M12) en sluitring vast (zie afb. 1). Draai de bout stevig vast met de sleutel. Draai de stelschroef vast.
8. Schuif de anschterste aftscherming op de motor en zet hem vast met (4) flenssschroeven (zie afb. 2). Draai de schroeven stevig vast met de kruisschroevendrajaier.
9. Draai de schroef op de achechterkant van het schoepenstel los met de zeskantsleutel. Schuif het ventilatorschoepenstel op de motorschacht. Draai de schroef op het ventilatorschoepenstel wee vast.
10. Bevestig de Voorste aftscherming aan de awhileste aftscherming en zet hem vast met de bevestigingsmiddelen op de voorste aftscherming.

WAARSCHUWING Schuif de schroef van de ventilatorschoepen NIET verder dan de groef op de schacht! Anders zullen de ventilatorschoepen Niet goed draaien en kan uw ventilator beschadigd raken! Zorg ervoor dat de ventilatorschacht gelijk ligt met de voorzijde van het ventilatorschoepenstel.

OPMERKING: Dit model kan NIET aan de muur worden gemonteerd.

Informatie-eisen voor elektrische ventilatoren

Typeaanduiding(en) ST-12F-E
Typeaanduiding(en) ST-20T-E, ST-20F-E, ST-20FOMNI-E, PT-20F-EU, PT-20FOMNI-EU, PT-20T-EU

Beschrijving	Symbool	Waarde	Eenheid
Maximaal ventilatordebiet F 33,49 m			3/min
Opgenomen vermogen van ventilator P 44,3 W
Bedrijfswaarde	SV	0,76	(m³/min)/W
Elektriciteitsverbruik in stand-by	PSB	0,00	W
Seizoensgebonden elektriciteitsverbruik	V: 14,2 kWh/a
Geluidsvermogensniveau van ventilator	LWA 57,2 dB(A)
Maximale luchtsnelheid c 3,08	meter/sec
Meetnorm voor bedrijfswaarde	VERORDENING (EU) VAN DE COMMISSIENr. 206/2012 en (EU) 2016/2282
Contactgegevens	Naam en adres van de fabrikant of van zijn gemachtigdeObelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Beschrijving	Symbool	Waarde	Eenheid
Maximaal ventilatordebiet	F 49,74	m	3/min
Opgenomen vermogen van ventilator	P	109,8	W
Bedrijfswaarde	SV	0,45	(m3/min)/W
Elektriciteitsverbruik in stand-by	PSB	0,00	W
Seizoensgebonden elektriciteitsverbruik	V:	35,1	kWh/a
Geluidsvermogensniveau van ventilator	LWA	67,8	dB(A)
Maximale luchtsnelheid	c	2,36	meter/sec
Meetnorm voor bedrijfswaarde	VERORDENING (EU) VAN DE COMMISSIENr. 206/2012 en (EU) 2016/2282
Contactgeevens	Naam en adres van de fabrikant of van zich gemachtigdeObelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Informatie-eisen voor elektrische ventilatoren
Typeaanduiding(en) ST-24DCT-E,ST-24W-E,PT-24DCT-EU,PT-24W-EU

Beschrijving	Symbool	Waarde	Eenheid
Maximaal ventilatordebiet F 176,4 m			3/min
Opgenomen vermogen van ventilator P 108,1 W
Bedrijfswaarde	SV	1,63	(m3/min)/W
Elektriciteitsverbruik in stand-by P	SB 0,00 W
Seizoensgebonden elektriciteitsverbruik	V: 34,6 kWh/a
Geluidsvermogensniveau van ventilator	LWA 82 dB(A)
Maximale luchtsnelheid	c	1,88	meter/sec
Meetnorm voor bedrijfswaarde	VERORDENING (EU) VAN DE COMMISSIENr. 206/2012 en (EU) 2016/2282
Contactgegevens	Naam en adres van de fabrikant of van zijn gemachtigdeObelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Typeaanduiding(en) ST-30BCT-E, ST-30D-E, ST-30P-E, ST-30W-E, PT-30BCT-EU, PT-30D-EU, PT-30P-EU, PT-30W-EU

Beschrijving	Symbool	Waarde	Eenheid
Maximaal ventilatordebiet F 143,7 m			3/min
Opgenomen vermogen van ventilator P 118,3 W
Bedrijfswaarde	SV	1,21	(m3/min)/W
Elektriciteitsverbruik in stand-by P	SB 0,00 W
Seizuengebonden elektriciteitsverbruik	V: 37,9 kWh/a
Geluidsvermogensniveau van ventilator	LWA	83,4	dB(A)
Maximale luchtsnelheid	c	1,49	meter/sec
Meetnorm voor bedrijfswaarde	VERORDENING (EU) VAN DE COMMISSIENr. 206/2012 en (EU) 2016/2282
Contactgegevens	Naam en adres van de fabrikant of van zijn gemachtigdeObelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium
