INSTRUKCJA OBSŁUGI PRM 1800 A2 PARKSIDE

Elektryczna kosiarka do trawy

Tłumaczenie oryginalnej instrukcji obsługi

SK

Elektrická kosačka

Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi funkcjami urządzenia.

CZ

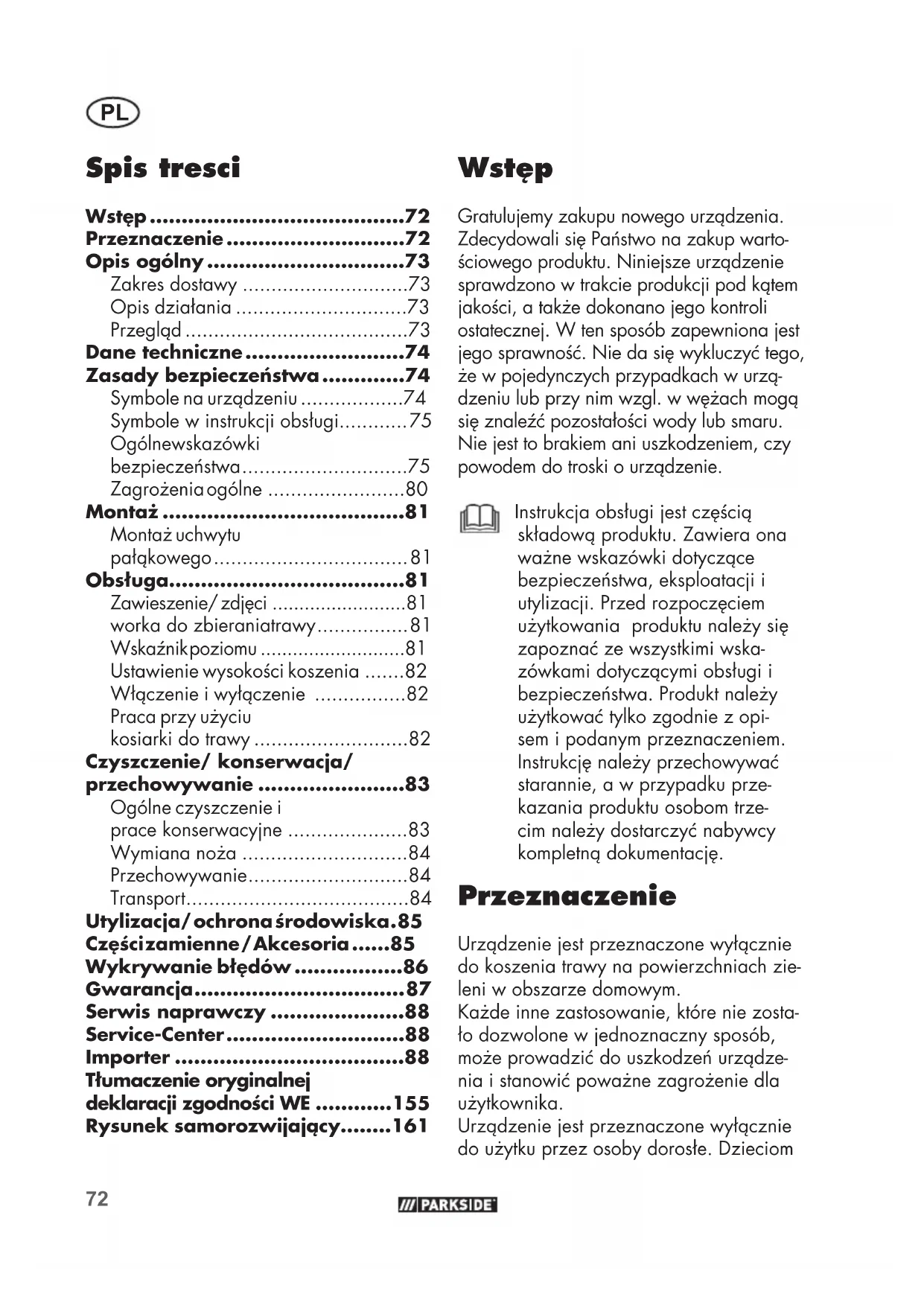

PL Tłumaczenie oryginalnej instrukcji obsługi Strona

Opis działania ....73

Przeglqd 73

Dane techniczne....74

Zasady bezpieczeństwa......74

Symbole na urządzeniu ....74

Symbole w instrukcji obstugi......75

Ogólnewskazówki

bezpieczeństwa....75

Zagrożenia ogólne 80

Montaż 81

Montaż uchwytu pałąkowego....81

Obstuga....81

Zawieszenie/ zdjęci 81

worka do zbieraniatrawy......81

Wskaźnikpoziomu 81

Ustawienie wysokości koszenia .....82

Włączenie i wyłączenie .....82

Praca przy użyciu kosiarki do trawy ....82

Czyszczenie/ konserwacja/ przechowywanie ....83

Ogólne czyszczenie i prace konserwacyjne ....83

Wymiana noża 84

Przechowywanie....84

Transport....84

Utylizacja/ochrona środowiska.85

Częścizamienne/Akcesoria......85

Wykrywanie błędów......86

Gwarancja....87

Serwis naprawczy 88

Tłumaczenie oryginalnej deklaracji zgodności WE ......155

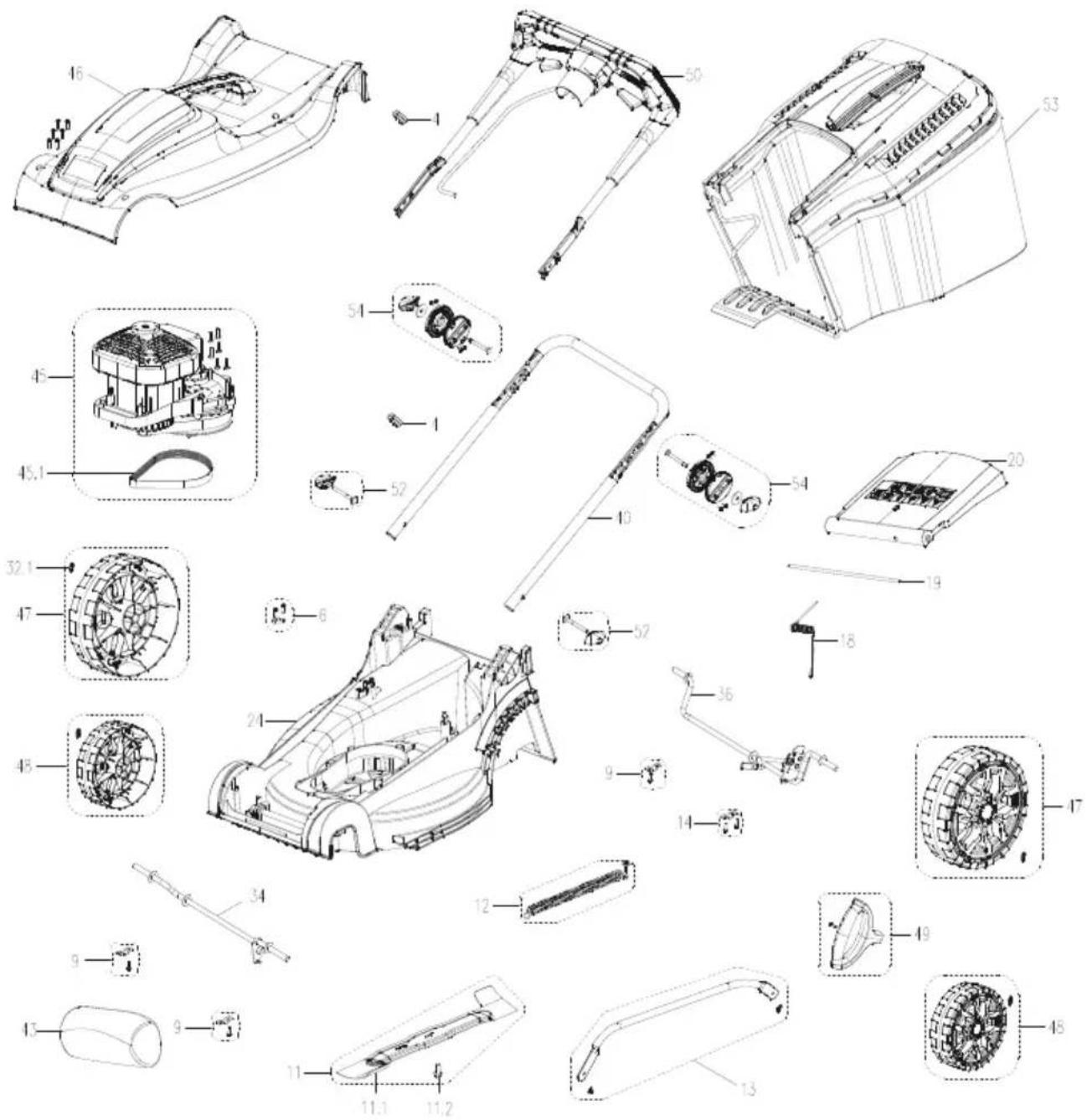

Rysunek samorozwijający......161

Wstep

Gratulujemy zakupu nowego urządzenia. Zdecydowali się Państwo na zakup wartościowego produktu. Niniejsze urządzenie sprawdzono w trakcie produkcji pod kątem jakości, a także dokonano jego kontroli ostatecznej. W ten sposób zapewniona jest jego sprawność. Nie da się wykluczyć tego, że w pojedynczych przypadkach w urządzeniu lub przy nim wzgl. w wężach mogą się znaleźć pozostałości wody lub smaru. Nie jest to brakiem ani uszkodzeniem, czy powodem do troski o urządzenie.

Instrukcja obsługi jest częścią składową produktu. Zawiera ona ważne wskazówki dotyczące bezpieczeństwa, eksploatacji i utylizacji. Przed rozpoczęciem użytkowania produktu należy się zapoznać ze wszystkimi wskazówkami dotyczącymi obsługi i bezpieczeństwa. Produkt należy użytkować tylko zgodnie z opisem i podanym przeznaczeniem. Instrukcję należy przechowywać starannie, a w przypadku przekazania produktu osobom trzecim należy dostarczyć nabywcy kompletną dokumentację.

Przeznaczenie

Urządzenie jest przeznaczone wyłącznie do koszenia trawy na powierzchniach zieleni w obszarze domowym.

Każde inne zastosowanie, które nie zosta- ło dozwolone w jednoznaczny sposób, może prowadzić do uszkodzeń urządze- nia i stanowić poważne zagrożenie dla użytkownika.

Urządzenie jest przeznaczone wyłącznie do użytku przez osoby doroste. Dzieciom

oraz osobom, które się nie zaznajomiły z niniejszą instrukcją, urządzenia nie wolno eksploatować. Eksploatacja urządzenia w deszczu i wilgotnym otoczeniu jest zabroniona.

Producent nie ponosi odpowiedzialności cywilnej za szkody, które są powodowane ze względu na użycie niezgodne z przeznaczeniem i nieprawidłową obstugę.

Opis ogólny

Zakres dostawy

Proszę ostrożnie wyciągnąć urządzenie z opakowania i sprawdzić, czy dostarczone zostały wszystkie poniższe części:

• Elektryczna kosiarka do trawy i uchwyt pałąkowy z kablem zasilającym
• dolny pałąk
• zasobnik do zbierania skoszonej trawy (trzyczęściowy)
• 2 śruby do zamocowania pałąka
• 2 nakrętki motylkowe z podkładkami i śrubami zamkowymi
• 2 uchwyty kablowe
• Instrukcja obstugi

Opis działania

Kosiarka elektryczna posiada narzędzie obracające się równolegle do płaszczyzny cięcia. Jest ona wyposażona w silnik elektryczny o dużej mocy, wytrzymała obudowę z tworzywa sztucznego, przycisk odryglowujący, ostone odbojową i worek do zbierania skoszonej trawy. Dodatkowo urządzenie można przestawiać na 7 różnych wysokości i jest ono wyposażone w lekkobieżne kółka.

Sposób działania części obsługi proszę zaczerpnąć z poniższych opisów.

Przegląd

A 1 Uchwyt pałąkowy

2a Nakrętka motylkowa, podkładka

2b Nakrętka motylkowa

3 Dolny trzonek

4 Worek do zbierania skoszonej trawy

5 Dźwignia do przestawiania wysokości koszenia

6 Kółka

7 Obudowa kosiarki do trawy

8 Rękojeść

9 Ostona odbojowa

10 Uchwyt na kabel

11 Kabel sieciowy (nie wchodzi w zakres dostawy)

12 Uchwyt kablowy odciążający

13 Gniazdo wtykowe do kabla sie- ciowego

14 Przycisk odryglowujący

15 Przycisk Start

C 16 Nakrętki skrzydła

E 17 klapa

18 ruchu zegara

19 przytrzymać nóż

20 wrzeciona silnika

C 21 Kabel zasilający

D 22 Dolny uchwyt na worku zbierającym

F 23 Stopnie blokady

Dane techniczne

Elektryczna kosiarka do trawy ....PRM 1800 A2

Moc pobierana przez silnik.....1800 W Napięcie sieciowe ..... 230 V\~, 50 Hz Prędkość obrotowa biegu jałowego .... 3 250 min ^-1

Szerokość noża ....ok. 440 mm Wysokość koszenia....20 - 70 mm Klasa ochrony..... □ II

Rodzaj ochrony .....IPX4 Cieżar .....17 kg

Pojemność kosza do zbierania trawy......ok. 55 l

Poziom ciśnienia akustycznego ( L_pA ) 75,5 dB(A); K_pA=1,8 dB poziom mocy akustycznej ( L_WA )

......94,5 dB(A); K_WA = 1,8 dB gwarantowany poziom mocy akustycznej ...... 96 dB(A)

Wibracja ( a_h ) ..... 2,5 m/s ^2 ; K = 1,5 m/s ^2

Urządzenie przeznaczone jest do pracy w sieci zasilającej o impedancji systemowej Zmax w punkcie zdawczo-odbiorczym (przyłącze domowe) maks. 0,3433 omów. Użytkownik musi zapewnić, że urządzenie będzie eksploatowane tylko w sieci spełniającej te wymagania.

W razie potrzeby informacji o impedancji systemowej można zasięgnąć w lokalnym zakładzie energetycznym.

Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być wykorzystywana do porównań urządzenia elektrycznego z innymi urządzeniami.

Podana wartość emisji drgań może też stużyć do szacunkowej oceny stopnia ekspozycji użytkownika na drgania.

Ostrzeżenie:

Wartość emisji drgań może się różnić w czasie korzystania z urządzenia od podanej wartości, jest to zależne od sposobu używania urządzenia.

Proszę spróbować maksymalnie ograniczyć narażenie na wibracje.

Przykładowymi sposobami zmniejszenia narażenia na wibracje jest noszenie rękawic w trakcie pracy z narzędziem i ograniczenie czasu pracy. Należy przy tym uwzględnić wszystkie elementy cyklu eksploatacji (na przykład czas, w którym elektronarzędzie jest wyłączone, oraz czas, w których jest ono wprawdzie włączone, ale pracuje bez obciążenia).

Wartości hałasu i wibracji zostały ustalone zgodnie z normami i postanowieniami wymienionymi w deklaracji.

Zasady bezpieczeństwa

W niniejszym ustępie zajęto się podstawowymi przepisami bezpieczeństwa w trakcie pracy przy użyciu elektrycznej kosiarki do trawy.

Symbole na urządzeniu

Uwaga! Proszę uważnie przeczytać niniejszą instrukcję obsługi.

Konieczne jest noszenie ochrony oczu i słuchu.

Proszę nie narażać urządzenia na działanie wilgoci. Proszę nie pracować w deszczu i nie ścinać mokrej trawy.

bezpieczeństwo urazów ze względu na wyrzucane części.

Trzymać z daleka od tej kosiarki osoby stojące w pobliżużu.

Ostrożnie - ostre noże! Trzymać z daleka ręce i nogi. Niebezpieczeństwo doznania obrażeń ciała!

Przed wykonaniem prac na- stawczych i czyszczenia, lub gdy kabel sieciowy się po- plątał, albo jest uszkodzony, wyłączyć silnik i wyciągnąć wtyczkę sieciową.

Niebezpieczeństwo ze względu uszkodzony kabel. Kabel sieciowy trzymać z daleka od urządzenia i noża tnącego!

Uwaga! ieg noża tnącego.

Wysokość cięcia

ąg przycinania

Informacje odnośnie poziomu mocy akustycznej L_WA w dB.

Poziom ochrony II (podwójna izolacja)

Urządzeń elektrycznych nie należy wyrzucać wraz z odpadami i śmieciami z gospodarstw domowych.

Wskaźnik poziomu:

Klapa otwarta: Kosz pusty

Klapa zamknięta: Kosz pełny

Symbole w instrukcji obstugi

Symbol niebezpieczeństwa z informacjami na temat ochrony osób i zapobiegania szkodom materialnym.

Znak nakazu z informacjami na temat zapobiegania szkodom..

Wyjąć wtyk sieciowy.

Proszę przed wykonaniem prac konserwacyjnych i czy.

Znak informacyjny ze wska- zówkami ułatwiającymi po- stugiwanie się urządzeniem..

Ogólne wskazówki bezpieczeństwa

W przypadku nieprawidłowej eksploatacji urządzenie może spowodować poważne urazy. W celu uniknięcia szkód osobowych i rzeczowych, proszę koniecznie przeczytać i przestrzegać następujących wskazówek bezpieczeństwa ię dobrze zaznajomić ze wszystkimi częściami obsługi.

Przygotowanie:

• Przed pierwszym uruchomieniem urządzenia uważnie przeczytaj tę instrukcję obsługi.
• Przed użyciem urządzenia należy zawsze sprawdzić przewód przyłączeniowy i kabel przedłużający pod kątem śladów uszkodzeń lub oznak zużycia. Jeśli podczas użycia urządzenia uszkodzony zostanie kabel, należy go natychmiast odłączyć od sieci zasilającej. Przed odłączeniem kabla nie wolno dotykać. Nie używać maszyny, jeśli kabel jest zużyty lub uszkodzony.
• Urządzenie nie jest przeznaczone do użytku przez osoby (łącznie z dziećmi), które posiadają ograniczone zdolności fi zyczne, psychiczne lub sensoryczne, lub które nie posiadają doświadczenia lub/i wiedzy, chyba, że będą one we właściwy sposób nadzorowane lub poinstruowane w zakresie obsługi urządzenia przez upoważnioną osobę.
• Proszę nigdy nie pozwalać dzieciom i innym osobom, które nie znają niniejszej instrukcji obsługi, eksploatować tego urządzenia. Lokalne postanowienia mogą ustalać minimalny wiek osób obstugujących urządzenie.
• Proszę nigdy nie stosować urządzenia w czasie, w którym w pobliżu są osoby, a szczególnie dzieci, oraz zwierzęta domowe.
• Dzieci należy nadzorować, aby wykluczyć zabawę urządzeniem.
• Osoba obstugująca lub użytkownik są odpowiedzialni za wypadki i urazy innych osób

oraz ich mienia.

• Proszę sprawdzić teren, w którym eksploatowane jest urządzenie, i usunąć kamienie, kije, druty oraz inne ciała obce, które mogą zostać uchwycone i wyrzucone.
• Proszę zawsze nosić odpowiednią odzień roboczą i stabilne obuwie z przeciwpoślizgową podeszwą oraz wytrzymałe, długie spodnie. Urządzenia nie należy używać, gdy chodzią Państwo boso lub noszą niezapinane sandaty.
• Przed użyciem należy zawsze sprawdzić wzrokowo, czy noże, sworznie mocujące i cały zespół tnący nie są zużyte lub uszkodzone. Proszę nie eksploatować urządzenia, gdy brak jest urządzeń ochronnych (np. ostony odbojowej lub worka do zbierania skoszonej trawy), części urządzenia tnącego, lub trzpienie są zużyte lub uszkodzone. W celu uniknięcia niewyważenia, uszkodzone narzędzia i trzpie-nie można wymieniać jedynie jako zestawy.
• Proszę używać wyłącznie części zamiennych i części wyposażenia, które zostały dostarczone i są zalecane przez producenta. Użycie obcych części zamiennych prowadzi do utraty roszczeń z tytułu gwarancji.

Praca przy użyciu urządzenia

Proszę w trakcie pracy nie przystawiać nóg i rąk w pobliżu obracających się części lub pod te części. Istnieje niebezpieczeństwo doznania obrażeń!

Przestrzegać przepisów dotyczących ochrony przed hałasem i przepisów lokalnych. Eksploatacja urządzenia w określone dni (np. w niedziele i w dni świąteczne), w określonych porach dnia (w porze obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub w klinikach itd.) jest ograniczona lub zabroniona.

- Proszę wyłączyć silnik zgodnie z instrukcją i jedynie w przypadku, gdy Państwa nogi stoją się w bezpiecznej odległości od narzędzi tnących.

- Proszę nie stosować urządzenia w deszczu, w złych warunkach atmosferycznych, w wilgotnym otoczeniu lub na mokrej trawy. Pracę należy wykonywać przy dziennym świetle lub przy dobrym oświetleniu.

- Pracy przy użyciu urządzenia nie należy wykonywać w przypadku zmeczenia lub braku koncentracji, lub po spożyciu alkoholu wzgl. tabletek. Należy zawsze w odpowiednim czasie robić przerwę. Do pracy należy podchodzić z rozsądkiem.

- W trakcie pracy proszę zwrócić uwagę na stabilną pozycję, a szczególnie na pochytościach. Pracę należy zawsze wykonywać w poprzek pochyłości, nigdy do góry lub w dot. Proszę zachować szczególną ostrożność, gdy zmieniają Państwo na pochytości kierunek jazdy. Pracy nie należy wykonywać na zbyt dużych pochytościach.

- Urządzenie prowadzić wyłącznie w tempie kroku pieszego. Proszę zachować szczególną ostrożność, gdy odwracają Państwo urządzenie, przyciągają je do siebie, lub też, gdy poruszają się Państwo do tyłu.

- Proszę ostrożnie włączyć urządzenie zgodnie z instrukcjami z niniejszej instrukcji obsługi. Proszę zwrócić uwagę na odpowiednią odległość nóg do obracających się noży.

- Podczas uruchamiania silnika nie wolno przechylac kosiarki, chyba ze podczas tej operacji konieczne jest jej uniesienie. W takim przypadku kosiarkę przechylić tylko na tyle, na ile jest to bezwzględnie konieczne i podnieść tylko stronę przeciwną do użytkownika W tym przypadku proszę przechylić urządzenie poprzez naciśnięcie pałąka chwytowego tak, aby przednie koła urządzenia zostały lekko podniesione. Proszę przed ponownym odstawieniem urządzenia na podłożu zawsze sprawdzać, czy obydwie ręce znajdują się pozycji roboczej.

PL

- Nigdy nie należy wykonywać pracy bez worka do zbierania skoszonej trawy lub ostony odbojowej. Proszę zawsze trzymać się z dale od otworu wylotowego.

Uwaga, niebezpieczeństwo! Nóż obraca się jeszcze przez pewien czas. Istnieje niebezpieczeństwo obrazeń.

• Urządzenia nie wolno podnosić lub transportować w czasie, w którym silnik pracuje. Urządzenie należy wyłączać, gdy jest koniecznie jego przewrócenie w celu wykonania transportu, przekroczenia powierzchni innych niż trawa, lub w przypadku, gdy urządzenie jest umieszczane lub odbierane z powierzchni przeznaczonych do koszenia.
• Otwór wylotowy trawy musi być stale czysty i wolny. Ścięty materiał należy usuwać jedynie przy zatrzymanym urządzeniu.
• Nigdy nie zostawiać urządzenia w miejscu pracy bez nadzoru.

• Nie należy pracować przy użyciu urządzenia, które jest uszkodzone, niekompletne, lub które zostało przebudowane bez zgody producenta. Nigdy nie używać urządzenia z uszkodzonymi urządzeniami zabezpieczającymi lub ostonami, lub też w przypadku braku urządzeń zabezpieczających, takich jak urządzeń odchylających i/lub urządzeń do zbierania skoszonej trawy.

• Nie przeciążać urządzenia. Należy pracować tylko w podanym przedziale mocy, nie należy zmieniać ustawień regulatora przy silniku. Do cięższych pracy nie stosować maszyn o niższej mocy. Proszę nie stosować urządzenia do celów, do których nie jest ono przeznaczone.

• Nie eksploatować urządzenia w pobliżu palnych cieczy i gazów. W przypadku nieprzestrzegania tych zaleceń istnieje niebezpieczeństwo pożaru lub wybuchu.
• Nigdy nie podnosić lub odnosić urządzenia w przypadku pracującego silnika.
• Urządzenie należy wyłączyć i wyciągnąć kabel sieciowy:

- zawsze, gdy oddalają się Państwo od maszyny,

- przed czyszczeniem otworu wylotowego lub usunięciem blokad,

- jeżeli urządzenie nie jest używane,

- przed sprawdzeniem, czyszczeniem i pracy przy użyciu urządzenia,

- jeżeli kabel sieciowy jest uszkodzony lub popłątany,

- jeżeli w trakcie pracy urządzenie natrafi a na ciało obce lub pojawiają się nie-normalne wibracje. W takim przypadku należy sprawdzić urządzenie pod kątem uszkodzeń lub je ewentualnie naprawić.

- Proszę w żadnym wypadku nie umieszczać rąk i nóg w pobliżu obracających się części lub

pod nimi. W przypadku koszenia przy użyciu sierpowatych noży nie wolno się nigdy ustawiać przed otworem wyrzutowym trawy.

Konserwacja i przechowywanie:

• W przypadku urządzeń z wieloma narzędziami tnącymi zachować ostrożność, gdyż ruch jednego noża może prowadzić do rotacji pozostałych noży. Proszę zadbać o to, aby wszystkie nakrętki, trzpienie i sruby były dobrze dokręcone, i aby urządzenie było w bezpiecznym stanie eksploatacyjnym.
• Nie należy podejmować prób naprawiania urządzenia we własnym zakresie, chyba, że posiadają Państwo w tym zakresie wykształcenie zawodowe. Wszystkie prace, które nie są podane w niniejsze instrukcji, mogą być wykonywane wyłącznie przez upoważnione przez nas placówki serwisowe.
• Urządzenie należy przechowywać w suchym miejscu poza zasięgiem dzieci.
• Z urządzeniem należy obchodzić się z należytą troską. Narzędzia należy utrzymywać tak, aby były ostre i czyste, co umożliwia łatwiejsze i bezpieczniejsze wykonywanie pracy. Proszę przestrzegać instrukcji (przepisów) konserwacyjnych.

• Prószę nosić rękawice, gdy zmieniają Państwo urządzenie tnące.

• Należy regularnie sprawdzać urządzenie do zbierania trawy pod kątem zużycia i deformacji. Ze względów bezpieczeństwa zużyte i uszkodzone części należy wymieniać. Proszę w trakcie ustawiania noży zachować szczególną ostrożność, aby Państwa palce nie zostały zakleszczone pomiędzy obracającymi się nożami i nieruchomo mymi częściami maszyny.

• Prószę sprawdzać, czy są używane zapasowe narzędzia tnące, które są dopuszczone przez producenta.
• Przed wyłączeniem maszyny odczekać do czasu schłodzenia silnika

Bezpieczeństwo elektryczne:

• Proszę zwrócić uwagę na to, aby napięcie sieciowe było zgodne z danymi znajdującymi się na tabliczce znamionowej.
• Urządzenie podłączać tylko do gniazdka RCD (Residual Current Device) o prądzie zadziałania nie większym niż 30 mA.
• Proszę uniknąć kontaktu ciała z uziemionymi częściami (z płotami metalowymi, słupkami metalowymi).
• Należy stosować wyłącznie dopuszczone kable sieciowe typu konstrukcji H05RN-F, których długość wynosi maksymalnie 75 m, i które są przeznaczone do stosowania na zewnątrz. Przekrój poprzeczny przewodu plecionego kabla sieciowego musi wynosić przynajmniej.
  2,5 mm ^2 . Przed użyciem należy zawsze całkowicie rozwinąć

PL

bęben kablowy. Proszę spraw- dzać kabel pod kątem uszkodzeń.

- W celu zamocowania kabla sieciowego proszę zastosować przewidziane w tym celu za-wieszenie do kabla.

- Kabel sieciowy należy utrzy- mywać z daleka od narzędzia tnącego. Noże tnące mogą uszkodzić kabel sieciowy i prowadzić do dotknięcia czę- ści przewodzących napięcie. Osoba obstugująca powinna prowadzić kabel sieciowy za- sadniczo za sobą.

- Proszę nie używać kabla sieciowego do wyciągania wtyczki z gniazda sieciowego. Kabel należy chronić przed wysoką temperaturą, olejem i ostrymi krawędziami.

- Jeżeli przewód łączący jest uszkodzony, urządzenie należy wyłączyć i wtyczkę sieciową wyciągnąć z gniazdka wtykowego. Jeżeli kabel sieciowy zostanie uszkodzony, to musi on, w celu uniknięcia uszkodzeń, zostać wymieniony przez producenta lub przez jego serwis, albo też przez wykwalifi kowaną osobę.

- Proszę nie podłączać uszkodzonego kabla sieciowego do sieci elektrycznej. Uszkodzonego kabla sieciowego nie wolno dotykać, gdy jest on podłączony do sieci elektrycznej. Uszkodzony kabel sieciowy może prowadzić do dotknięcia części przewodzących napięcie elektryczne.

Zagrożenia ogólne

Nawet przy przepisowej obstudze urządzenia elektrycznego występują tzw. zagrożenia ogólne. W związku z konstrukcją i sposobem pracy urządzenia elektrycznego mogą występować następujące zagrożenia ogólne:

a) uszkodzenie płuc, w przypadku niestosowania odpowiednich środków ochrony dróg oddechowych.

b) uszkodzenie słuchu w przypadku nie- stosowania odpowiednich ochronników słuchu.

c) szkody zdrowotne spowodowane przez

- kontakt z narzędziem szlifi erskim w nieosłoniętym miejscu; - wyrzucenie części obrabianego elementu lub uszkodzonej tarczy szlifi erskiej.

d) Szkody na zdrowiu będące skutkiem działania wibracji na rękę i ramię, jeżeli urządzenie jest używane przez długi czas lub nie jest odpowiednio prowadzone i przepisowo konserwowane.

Ostrzeżenie! To urządzenie elektryczne wytwarza w czasie pracy pole elektromagnetyczne. Pole to może w określonych warunkach wpływać na aktywne lub pasywne implantaty medyczne. Aby zmniejszyć niebezpieczeństwo doznania poważnych lub śmiertelnych obrażeń, zalecamy osobom posiadającym implantaty medyczne skonsultowanie się z lekarzem i producentem implantatu przed rozpoczęciem obstugiwania maszyny.

Montaż

Przed wszelkimi pracami na urządzeniu należy wyciągać wtyczkę sieciową. Istnieje niebezpieczeństwo szkód osobowych.

Montaż uchwytu pałąkowego

Aby uzyskać prostą instalację holmm, wybierz wysokość koszenia 20 mm (patrz „Regulacja wysokości koszenia”).

1. Usunąć obie zmontowane wstępnie nakrętki motylkowe (2b) wraz z ich śrubami z obudowy kosiarki (7). Włożyć dolny pałąk (3) w element mocujący obudowy kosiarki do trawy (7).

2. Zamocować belkę dolną (3) obiema śrubami i nakrętkami motylkowymi (2b).

1. Zamocować rączkę prowadzenia (1) za pomocą dołączonych śrub zamkowych (16) i dwóch nakrętek motylkowych z podkładką (2a) na dolnym trzonku (3).

2. Zacisnąć uchwyty kabla (10) na trzonku dolnym (3) i na uchwycie pałąkowym (1) i zamocować w ten sposób kabel kosiarki (21).

3. Ustawić nachylenie rączki prowadzenia (1), zwalniając nakrętki motylkowe z podkładką (2a) i wybierając jeden z trzech zalecanych stopni, które są podane obok nakrętki motylkowej (patrz szczegółowa ilustracja).

Po poluzowaniu obu dźwigni ustalających do mocowania trzonków z podkładką (2a), można złożyć uchwyt pałąkowy (1) w dół w celu przechowania urządzenia. Zwrócić uwagę, aby nie ścisnąć kabla zasilającego (21).

Obstuga

Zawieszenie/ zdjęci worka do zbieraniatrawy

1. W celu zawieszenie worka do zbie- rania skoszonej trawy (4) należy pod- nieść ostonę odbojową (9) i zawiesić worek do zbierania skoszonej trawy (4). Odchylić ostonę odbojową (9) i umieścić ją na worku do zbierania skoszonej trawy (4). Utrzymuje on ten worek we właściwej pozycji.

2. W celu zdjęcia worka do zbierania skoszonej trawy (4) należy podnieść ostonę odbojową (9) i zawiesić worek do zbierania trawy (4). Odchylić ostonę odbojową (9) do tyłu na obudowę kosiarki.

Koszenia przy użyciu kosiarki do trawy nie wolno wykonywać bez ochrony odbojowej lub kosza do zbierania skoszonej trawy. Istnieje niebezpieczeństwo doznania obrażeń.

Wskaźnik poziomu

Z boku kosza znajduje się wskaźnik napełnienia.

Klapa (17) otwarta: Kosz (4) pusty

PL

Klapa (17) zamknięta: Kosz (4) pełny

Wskaźnik poziomu (17) działa, gdy urządzenie jest w pracy.

Opróżnienie worka do zbierania skoszonej trawy

Aby wytrząsnąć worek zbierający (4), posłużyć się także dolnym uchwytem znajdującym się na worku (22).

Ustawienie wysokości ko- szenia

Wyłączyć urządzenie, wyciągnąć wtyczkę sieciową i poczekać, aż nóż zatrzyma się. Istnieje niebezpieczeństwo szkód osobowych.

1. Chwycić za dźwignię do przestawiania wysokości cięcia (5) i przesunąć ją w zatrzaskach na żądane ustawienie wysokości koszenia.

2. Aby kosiarka nie przetaczała się, można wspomóc się rękojeścią (8).

20 mm - Position 1
26 mm - Position 2
33 mm - Position 3
40 mm - Position 4
50 mm - Position 5
60 mm - Position 6
70 mm - Position 7

Prawidłowa wysokość koszenia wynosi dla trawy ozdobnej około 25 - 40 mm, a dla trawy użytkowej około 30 - 60 mm.

W przypadku pierwszego koszenia w sezonie należy wybrać większą wysokość koszenia.

Przestrzegać przepisów ochrony przed hałasem i przepisów lokalnych.

Włączenie i wyłączenie

1. Włożyć wtyczkę kabla sieciowego w gniazdo wtykowe (13) znajdujące się przy uchwycie pałąkowym.
2. W celu odciążenia kabla należy z końcówki kabla sieciowego (11) uformować pętlę i zawiesić na uchwycie kablowym odciążającym (13).
3. Podłączyć urządzenie do napięcia sieciowego.
4. Proszę przed włączeniem zwrócić uwagę na to, aby urządzenie nie dotykało do żadnych przedmiotów.
5. Aby włączyć, naciśnij przycisk Start (15) i jeden z przycisków zwalniających (14) na uchwycie pałąkowym (1). Jeden z przycisków zwalniających (14) należy trzymać zawsze w pozycji wciśniętej.
6. Aby wyłączyć, zwolnić przyciski zwalniające (14)

Po wyłączeniu urządzenia noż obraca się jeszcze przez parę sekund. Proszę nie dotykać poruszającego się noża. Istnieje niebezpieczeństwo doznania szkód osobowych.

Praca przy użyciu kosiarki do trawy

Regularnie koszenie trawy pobudza trawę do silniejszego tworzenia liści, przyczynia się jednocześnie do obumierania chwa- stów. Dlatego też po każdym koszeniu trawy trawa uzyskuje większą gęstość i jednocześnie można ją równomiernie ob- ciążać.

Pierwsze koszenie należy wykonać mniej więcej na początku kwietnia, gdy wysokość trawy osiąga 70 - 80 mm. W głównym okresie wegetacyjnym trawę należy kosić przynajmniej raz w tygodniu.

• Koszenie należy rozpoczynać w pobliżu gniazda wtykowego i poruszać się w kierunku od tego gniazda.
• Kabel przedłużający należy zawsze prowadzić za sobą i po zawróceniu należy go umieszczać po skoszonej stronie.
• Proszę prowadzić urządzenie w tempie kroku pieszego po w miarę możliwości prostych pasach. W celu przeprowadzenia koszenia bez luk, pasy powinny zawsze zachodzić na siebie na szerokości paru centymetrów.
• Głębokość koszenia należy ustawić tak, aby urządzenie nie zostało przeciążone. W przeciwnym razie może dojść do uszkodzenia silnika.
• Pracę na pochyłościach należy wykonywać zawsze poprzecznie do stoku. Proszę zachować szczególną ostrożność w trakcie cofania się i ciągnięcia urządzenia.
• Po każdym użyciu proszę wyczyścić urządzenie w sposób opisany w rozdziale „Czyszczenie, konserwacja, przechowywanie“).

Po pracy i w celu przetransportowania urządzenia należy go wyłączyć, wyciągnąć wtyczkę sieciową i poczekać, aż nóż zatrzyma się. Istnieje niebezpieczeństwo doznania szkód osobowych.

Czyszczenie/ konserwacja/ przechowywanie

Proszę zlecać wykonanie prac, które nie są opisane w niniejszej instrukcji, przez upoważnioną przez nas placówkę serwisową. Proszę stosować wyłącznie oryginalne części zamienne.

W trakcie manipulowania nożem należy nosić rękawice.

Proszę przed wykonaniem prac konserwacyjnych i czyszczenia wyłączyć urządzenie, wyciągnąć wtyczkę sieciową i poczekać, aż nóż zatrzyma się.

Istnieje niebezpieczeństwo doznania szkód osobowych.

Ogólne czyszczenie i prace konserwacyjne

Nie spryskiwać kosiarki do trawy wodą.

• Urządzenie należy stale utrzymywać w czystości. Do czyszczenia stosować szczotkę lub szmatkę, jednakże nie należy używać żadnych środków do czyszczenia lub rozpuszczalników.
• Po koszeniu przylegające resztki roślin należy usuwać z kółek, otworów wentylacyjnych, otworu wyrzutowego i komory noża kawałkiem drewna lub plastiku. W tym celu nie stosować twardych i spiczastych narzędzi, gdyż mogą one uszkodzić urządzenie.
• Kółka należy od czasu do czasu oliwić.
• Przed każdym użyciem kosiarkę do trawy należy sprawdzać pod kątem widocznych usterek, takich jak nie

PL

przytwierdzone lub uszkodzone części. Proszę sprawdzić, czy nakrętki, trzpienie i śruby są dobrze przymocowane.

- Proszę sprawdzić ostony i urządzenia ochronne pod kątem uszkodzeń i stabilności przymocowania. W razie konieczności należy je wymienić.

I

Wymiana noża

Jeżeli nóż jest tępy, to jego ostrzenie może wykonać warsztat specjalistyczny. Jeżeli nóż jest uszkodzony lub wykazuje niewy-ważenie, to należy go wymienić (patrz rozdział „Części zamienne”).

1. Proszę przed wykonaniem prac konserwacyjnych i czyszczenia wyłączyć urządzenie, wyciągnąć wtyczkę sieciową i poczekać, aż nóż zatrzyma się.
2. Proszę obrócić urządzenie.
3. Używać odpornych rękawic ochronnych i przytrzymać noż (19). Odkręcić śrubę noża w kierunku odwrotnym do ruchu zegara (18) za pomocą klucza płaskiego (rozwartość klucza 13) z wrzeciona silnika (20).
4. Zamontować nowy nóż w odwrotnej kolejności. Zwrócić uwagę na to, aby nóż był ustawiony w prawidłowej pozycji i aby śruba była dobrze dokręcona.

Przechowywanie

- Urządzenie należy przechowywać w suchym miejscu poza zasięgiem dzieci. Odkręcić nakrętki motylkowe i złożyć pałąk uchwytowy, aby urządzenie zajmowało mniej miejsca. Proszę porównać to z ilustracją H. Nie wolno przy tym zakleszczyć kabla urządzenia.

• Przed ustawieniem urządzenia w zamkniętym pomieszczeniu poczekać, aż silnik ostygnie.
• Nie zapakowywać urządzenia w worki nylonowe, gdyż może się wytwarzać wilgoć.

Odpowiedzialności cywilnej nie ponosimy za szkody wywołane przez nasze urządzenia, jeżeli zostaną wywołane z powodu nieprawidłowo wykonanej naprawy lub zastosowania nieoryginalnych części zamiennych wzgl. zastosowania urządzenia niezgodnego z przeznaczeniem.

Transport

Na czas transportu należy wyłączyć urządzenie, wyciągnąć wtyczkę sieciową i odczekać do zatrzymania się noża. Niebezpieczeństwo dla osób.

- Do transportu lub do przenoszenia urządzenia należy wykorzystywać rękojeść (8).

Utylizacja/ ochrona środowiska

Urządzeń elektrycznych nie należy wyrzucać razem z odpadami domowymi.

Oddaj urządzenie w punkcie recy-klingu. Użyte do produkcji urządzenia części plastikowe i metalowe mogą zostać od siebie precyzyjnie oddzielone, a następnie poddane utylizacji. Zwróć się po poradę do naszego Centrum Serwisowego.

Części zamienne / Akcesoria

Części zamienne i akcesoria można zakupić na www.grizzlytools.shop

W przypadku problemów z zamawianiem należy skorzystać z formularza kontaktowego. W razie kolejnych pytań należy zwracać się do „Service-Center” (patrz strona 88).

Pos. Instrukcja Pos. Rysunek Oznaczenie Nr. katalogowe obstugi samorozwijający

A 4 53 Worek do zbierania 91105232 skoszonej trawy

19 11 Przytrzymać noż (GL01BX.00.06 SKB) 13700303

Wykrywanie błędów

Problem Możliwa przyczyna Usuwanie błędów
Urządzenie nie uruchamia się	Zanik napięcia sieciowego	Sprawdzić gniazdo wtykowe, kabel, przewód, wtyczkę, ewentualnie zlecić naprawę fachowcowi-elektrykowi
	Dźwignia włączająca (A 15) jest uszkodzony	Naprawa przez serwisSzczotki węglowe są
	zużyte
	Uszkodzony silnik
	Trawa jest za długa	Ustawić wyższą wysokość koszenia. Podnieść lekko przednie kółka poprzez naciśnięcie na pałąk uchwytowy
Silnik wyłącza się Blokada przez obce ciało Usunąć obce ciała
Wynik koszenia nie jest zadawalający lub utrudniona praca silnika	Wysokość koszenia jest za mała	Ustawić mniejszą wysokość koszenia
	Noż (19) jest tępy	Zlecić naostrzenie noża (19) lub go wymienić
	Komora noża jest zatkana Wyczyścić urządzenie
	Noż (19) jest zamontowany w nieprawidłowy sposób	Zamontować noż (19) w prawidłowy sposób
Noż (19) nie obraca się	Noż (19) jest zablokowany przez trawę	Usunąć trawę
	Śruba noża (18) jest poluzowana	Dokręcić śrubę noża (18)
Nienormalne odgłosy, stukanie lub wibracje	Śruba noża (18) jest poluzowana	Dokręcić śrubę noża (18)
	Noż (19) jest uszkodzony Wymienić noż (19)
Wskaźnik poziomu napełnienia (D 17) nie działa	Jest zanieczyszczony	Oczyścić miękką szczotką. Wskaźnik poziomu napełnienia po jego otwarciu musi się samodzielnie zamknąć

Gwarancia

Szanowna Klientko, Szanowny Kliencie, na zakupione urządzenie otrzymują Państwo 3 lata gwarancji od daty zakupu. W przypadku wad tego produktu przystugują Państwu ustawowe prawa w stosunku do sprzedawcy produktu. Prawa te nie są ograniczone przez naszą przedstawioną niżej gwarancję.

Warunki gwarancji

Okres gwarancji rozpoczyna się z datą zakupu. Prosimy zachować oryginalny paragon. Będzie on potrzebny jako dowód zakupu.

Jeśli w okresie trzech lat od daty zakupu tego produktu wystąpi wada materiałowa lub fabryczna, produkt zostanie – wedle naszego wyboru – bezpłatnie naprawiony lub wymieniony. Gwarancja zakłada, że w okresie trzech lat uszkodzone urządzenie zostanie przestane wraz z dowodem zakupu (paragonem) z krótkim opisem, gdzie wystąpita wada i kiedy się pojawiła.

Jeśli defekt jest objęty naszą gwarancją, otrzymają Państwo z powrotem naprawiony lub nowy produkt. Wraz z wymianą urządzenia lub ważnej części, zgodnie z art. 581 § 1 aktualnej wersji Kodeksu cywilnego, okres gwarancji rozpoczyna się od nowa.

Okres gwarancji i ustawowe roszczenia z tytułu wad

Okres gwarancji nie wydłuża się z powodu świadczenia gwarancyjnego. Obo-wiązuje to również dla wymienionych lub naprawionych części. Ewentualne uszkodzenia i wady istniejące już w momencie zakupu należy zgłosić bezzwłocznie po rozpakowaniu. Naprawy przypadające po upływie okresu gwarancji są odpłatne.

Zakres gwarancji

Urządzenie wyprodukowano z zachowaniem staranności zgodnie z surowymi normami jakościowymi i dokładnie sprawdzono przed wysytką.

Gwarancja obowiązuje dla wad materiałowych lub fabrycznych. Gwarancja nie rozciąga się na części produktu, które podlegają normalnemu zużyciu i można je uznać za części zużywalne (np. fi ltry lub nasadki), oraz na uszkodzenia części delikatnych (np. przełączniki, akumulatory lub elementy szklane).

Gwarancja przepada, jeśli produkt został uszkodzony, nie był zgodnie z przeznaczeniem użytkowany i konserwowany. Użytkowanie zgodnie z przeznaczeniem wiąże się z przestrzeganiem wszystkich wskazówek zawartych w instrukcji obsługi. Należy bezwzględnie unikać zastosowań i działań, których odradza się lub przed którymi ostrzega się w instrukcji obsługi. Produkt jest przeznaczony do użytku prywatnego, a nie komercyjnego. W przypadku niewłaściwego i nieodpowiedniego obchodzenia się z urządzeniem, stosowania „na siłę” i zabiegów, które nie zostały przeprowadzone przez nasz autoryzowany oddział, gwarancja wygasa.

Realizacja w przypadkach objętych gwarancją

Aby zagwarantować szybkie przetworzenie Państwa sprawy, prosimy o przestrzeganie poniższych wskazówek:

- W przypadku wszelkich zapytań prosimy o przygotowanie paragonu i numeru artykułu jako dowodu zakupu (IAN 373339_2104).

- Numer artykułu znajduje się na tabliczce znamionowej.

PL

• W przypadku wystąpienia usterek lub innych wad prosimy o skontaktowanie się z wymienionym niżej działem serwisowym telefonicznie lub mailowo. Uzyskają Państwo wówczas szczegółowe informacje na temat realizacji reklamacji.
• Uszkodzony produkt mogą Państwo wystać po skontaktowaniu się z naszym działem obstugi klienta, załączając dowód zakupu (paragon) i określając, na czym polega wada i kiedy wystąpiła, bezpłatnie na podany adres serwisu. Aby uniknąć problemów z odbiorem i dodatkowych kosztów, prosimy o wystanie przesyłki na adres, który Państwu podano. Należy się upewnić, żeby wysytka nie nastąpiła odpłatnie, jako ponadwymiarowa, ekspresowo lub na innych specjalnych warunkach. Prosimy o przestanie urządzenia wraz ze wszystkimi częściami wyposażenia otrzymanymi przy zakupie i zadbanie o wystarczającego bezpieczne opakowanie.

Serwis naprawczy

Naprawy, które nie są objęte gwarancją, można zlecić odpłatnie w naszym oddziale serwisowym. Serwis sporządzi Państwu kosztorys naprawy.

Podejmujemy się wyłącznie naprawy urządzeń, które zostały prawidłowo zapakowane i ofrankowane.

Uwaga: Prosimy o przestanie czystego urządzenia ze wskazaniem usterki.

Urządzenia przestane dla nas odpłatnie, jako przesyłka ponadwymiarowa, ekspresowa lub na innych warunkach specjalnych, nie zostaną odebrane.

Utylizację przestanych do nas uszkodzonych urządzeń przeprowadzamy bezpłatnie.

Service-Center

PL Serwis Polska Tel.: [phone]

E-Mail: [e-mail]

IAN 373339_2104

Importer

Prosimy mieć na uwadze, że poniższy adres nie jest adresem serwisu. Prosimy o kontakt z wymienionym wyżej centrum serwisowym.

Tłumaczenie oryginalnej de-klaracji zgodności WE
Niniejszym oświadczamy, że konstrukcjaElektryczna kosiarka dotrawy Seriia produkcyjna PRM 1800 A2Numer seryjny000001 -120000od roku produkcji 2021 spełnia wymogi odpowiednich Dyrektyw UE w ich aktualnie obowiązującym brzmieniu:
2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC2011/65/EU* & (EU) 2015/863
W celu zapewnienia zgodności z powyższymi dyrektywami zastosowano następujące normy harmonizujące oraz normy i przepisy krajowe:
EN 60335-1:2012/A2:2019 • EN 60335-2-77:2010 • EN 62233:2008EN 55014-1:2017/A11:2020 • EN 55014-2:2015EN IEC 61000-3-2:2019 • EN 61000-3-11:2000EN IEC 63000:2018
Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC:poziom mocy akustycznejgwarantowany: 96 dB(A)zmierzony: 94,5 dB(A)Zastosowana procedura oceny zgodności odpowiada załącznikowi VI/ 2000/14/ECPlacówka zgłoszenia: TÜV SÜD Industrie Service GmbH,Westendstrasse 199, 80686 München, Germany (NB 0036)
Wyłączną odpowiedzialność za wystawienie tej deklaracji zgodności ponosiproducent:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany15.09.2021	Christian FrankOsoba upoważniona do sporządzaniadokumentacji technicznej

* Wyżej opisany przedmiot deklaracji spełnia wymogi dyrektywy 2011/65/UE Parlamentu Europejskiego i Rady z dnia 8 czerwca 2011r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym.

Rysunek samorozwijający • Výkres sestavení Nákresy explózií • Eksplosionstegning Plano de explosión

PRM 1800 A2
