NÁVOD NA OBSLUHU PRM 1800 A2 PARKSIDE

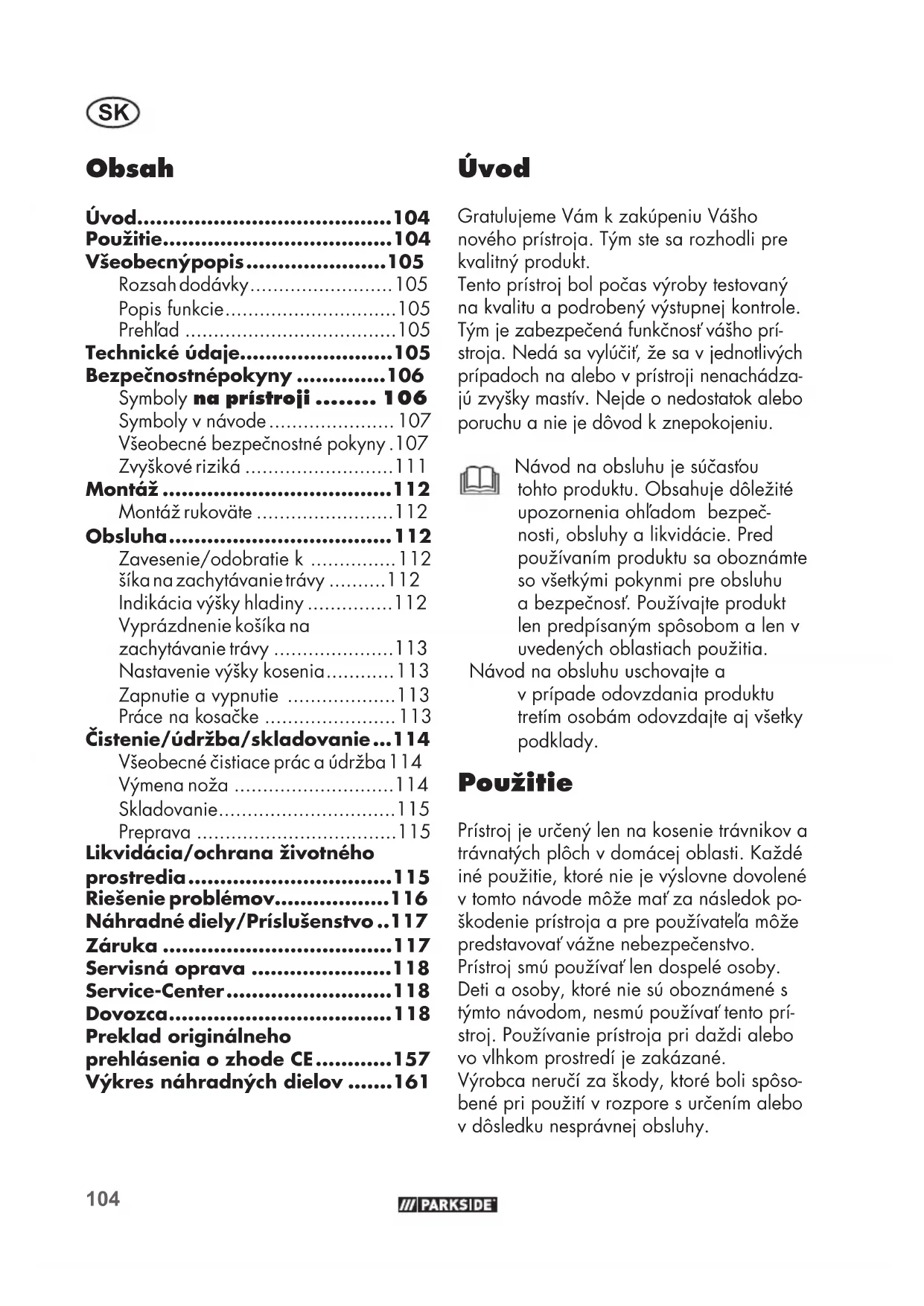

SK Preklad originálneho návodu na obsluhu Strana

• Úvod Gratulujeme Vám k zakúpeniu Vášho nového prístroja. Tým ste sa rozhodli pre kvalitný produkt. Tento prístroj bol počas výroby testovaný na kvalitu a podrobený výstupnej kontrole. Tým je zabezpečená funkčnosť vášho prí- stroja. Nedá sa vylúčiť, že sa v jednotlivých prípadoch na alebo v prístroji nenachádza- jú zvyšky mastív. Nejde o nedostatok alebo poruchu a nie je dôvod k znepokojeniu. Návod na obsluhu je súčasťou tohto produktu. Obsahuje dôležité upozornenia ohľadom bezpeč- nosti, obsluhy a likvidácie. Pred používaním produktu sa oboznámte so všetkými pokynmi pre obsluhu a bezpečnosť. Používajte produkt len predpísaným spôsobom a len v uvedených oblastiach použitia. Návod na obsluhu uschovajte a v prípade odovzdania produktu tretím osobám odovzdajte aj všetky podklady. Použitie Prístroj je určený len na kosenie trávnikov a trávnatých plôch v domácej oblasti. Každé iné použitie, ktoré nie je výslovne dovolené v tomto návode môže mať za následok po- škodenie prístroja a pre používateľa môže predstavovať vážne nebezpečenstvo. Prístroj smú používať len dospelé osoby. Deti a osoby, ktoré nie sú oboznámené s týmto návodom, nesmú používať tento prí- stroj. Používanie prístroja pri daždi alebo vo vlhkom prostredí je zakázané. Výrobca neručí za škody, ktoré boli spôso- bené pri použití v rozpore s určením alebo v dôsledku nesprávnej obsluhy. Obsah Úvod p. 104
• Použitie p. 104
• Všeobecný popis p. 105
• Rozsah dodávky p. 105
• Popis funkcie p. 105
• Prehľad p. 105
• Technické údaje p. 105
• Bezpečnostné pokyny p. 106
• Symboly na prístroji p. 106
• Symboly v návode p. 107
• Všeobecné bezpečnostné pokyny .107 Zvyškové riziká p. 111
• Montáž p. 112
• Montáž rukoväte p. 112
• Obsluha p. 112
• Zavesenie/odobratie k p. 112
• šíka na zachytávanie trávy p. 112
• Indikácia výšky hladiny p. 112
• Vyprázdnenie košíka na zachytávanie trávy p. 113
• Nastavenie výšky kosenia p. 113
• Zapnutie a vypnutie p. 113
• Práce na kosačke p. 113
• Čistenie/údržba/skladovanie p. 114
• Všeobecné čistiace prác a údržba 114 Výmena noža p. 114
• Skladovanie p. 115
• Preprava p. 115
• Likvidácia/ochrana životného prostredia p. 115
• Riešenie problémov p. 116
• Náhradné diely/Príslušenstvo p. 117
• Záruka p. 117
• Servisná oprava p. 118
• Service-Center p. 118
• Dovozca p. 118
• Preklad originálneho prehlásenia o zhode CE p. 157
• Výkres náhradných dielov p. 1611

Všeobecný popisRozsah dodávkyPrístroj opatrne vyberte z obalu a skontro-lujte prítomnosť nasledovných dielov:- Elektrická kosačka a oblúkové držadlo s káblom prístroja prípojkou,- dolný nosník,- košík na trávu,- 2 zaisťovacie páky a podložky na pripevnenie nosníka/krídlové matice– 2 krídlové matice s podložkami a skrut-kami zámku- 2 držiaky kábla.- návod na obsluhuPopis funkcieElektrická kosačka obsahuje rezací nástroj, ktorý sa nachádza rovnobežne k rezacej ploche. Prístroj je vybavený výkonným elek-tromotorom, odolným plastovým krytom, odblokovacie tlačidlo, odrazovou ochra-nou a košíkom na zachytávanie trávy. Navyše je možné prístroj výškovo nastaviť v 7-tich krokoch a má kolesá s ľahkým chodom. Funkciu ovládacích častí nájdete v nasledu-júcom popise.Prehľad

1 rukoväť 2a Krídlová matica, podložka 2b Krídlová matica 3 dolný nosník 4 košík na zachytávanie trávy 5 páka na nastavenie výšky kosenia 6 kolesá 7 kryt kosačky 8 rúčka 9 odrazová ochrana 10 držiak kábla 11 napájací kábel (nie je súčasťou dodávky) 12 držiak na odľahčenie ťahu kábla 13 zásuvka na napájací kábel 14 odblokovacie tlačidlo 15 tlačidlo Štart

17 indikácia výšky hladiny

18 skrutku nože 19 pridržte nôž 20 hriadeľa motora

Vibrácie na rukoväti

; K = 1,5 m/s² Tento prístroj je určený na prevádzku v sieti el. prúdu s impedanciou systému (vnútorný odpor siete) Z max v mieste pripojenia (domovej prípojke) do hodnoty maximálne 0,3433 Ohm. Používateľ musí zabezpečiť, aby bol prí- stroj prevádzkovaný len pripojením do sie- te el. prúdu, ktorá túto požiadavku spĺňa. Ak je potrebné, tak sa na impedanciu v systéme môžete spýtať miestneho energetic- kého podniku. Uvedená emisná hodnota vibrácií bola na- meraná podľa normovanej skúšobnej metódy a môže byť použitá na porovnanie jedného elektrického prístroja s druhým. Uvedená emisná hodnota vibrácií môže byť použitá aj na úvodné posúdenie vysadenia prístroja. Výstraha: Emisná hodnota vibrácií sa môže počas skutočného používania elektrického nástroja odlišovať od uvádzanej hodnoty, v závislosti od druhu a spôsobu, v akom sa elek- trický prístroj používa. Zaťaženie spôsobené vibráciami sa pokúste udržať tak malé, ako je to možné. Príkladné opatrenia na zníženie zaťaženia vibráciami je nosenie rukavíc pri používaní nástroja a obmedzenie pracovného času. Pritom sa zohľadnia všetky podiely cyklu prevádzky (napríklad časy, kedy je elektrické zariadenie vypnuté a také, kedy je zapnuté, ale bez zaťaženia). Hodnoty hluku a vibrácií boli zistené v sú- lade s normami a predpismi uvedenými vo vyhlásení o zhode. Bezpečnostné pokyny V tomto odseku sú uvedené základ- né bezpečnostné pokyny pri práci s elektrickou kosačkou. Symboly na prístroji Pozor! Pozorne si prečítajte návod na obsluhu. Noste ochranu očí a sluchu. Prístroj nevystavujte vlhkosti. Nepracujte pri daždi a ne- koste mokrú trávu. Nebezpečenstvo zranenia v dôsledku vyvrhnutých dielov. Zabezpečte, aby sa okolo- stojace osoby nezdržiavali v blízkosti kosačky. Pozor – ostré rezacie nože! Nesiahajte nohami alebo ru- kami. Nebezpečenstvo zranenia! Pred nastavovacími alebo čistiacimi prácami, alebo v prípade zachytenia alebo poškodenia elektrického káb- la, vypnite motor a vytiahnite elektrickú zástrčku. Pozor! Dobeh kosačky Nebezpečenstvo v dôsledku poškodeného elektrického kábla. Elektrický kábel udržiavajte mimo dosahu prístroja a re- zacieho noža!107

Stupnica výšky Priemer strihu

Informácia o hladine akustic- kého tlaku L

v dB. Trieda ochrany II (Dvojitá izolácia) Elektrické prístroje nepatria do domového odpadu. Ukazovateľ naplnenia záchytného koša na trávu: Otvorená klapka: Zberný kôš na trávu je prázdny Zatvorená klapka: Zberný kôš na trávu je plný Symboly v návode Výstražné značky s údajmi pre zabránenie škodám na zdraví ale- bo vecným škodám. Príkazové značky s údajmi pre prevenciu škôd. Vytiahnuť sieťovú zástrčku. Pri manipulácii s nožom nos- te rukavice. Informačné značky s infor- máciami pre lepšie zaobchá- dzanie s nástrojom. Všeobecné bezpečnostné pokyny Tento prístroj môže pri ne- správnom použití spôsobiť závažné zranenia. Aby sa zabránilo zraneniam a vec- ným škodám, prečítajte si a bezpodmienečne dodržiavaj- te nasledujúce bezpečnostné pokyny a oboznámte sa so všetkými ovládacími prvkami. Príprava:

Toto zariadenie môže byť pou- žívané osobami so zníženými fyzickými, senzorickými alebo mentálnym schopnosťami ale- bo nedostatkom skúseností a znalostí, keď sú pod dozorom alebo boli poučené o bezpeč- nom používaní zariadenia a z toho vyplývajúceho nebezpe- čenstva.

• Pre Vašu bezpečnosť ako i pre bezpečnosť iných osôb si pred prvým uvedením do prevádzky, skôr než prístroj použijete, po- zorne prečítajte tento návod na obsluhu

• Pred skladovaním stroja nechajte vychladnúť motor. Nebezpečenstvo popálenia!

• Pred použitím vždy skontrolujte pripojovacie a predlžovacie vedenie na znaky poškodenia alebo opotrebovania. Ak sa ve- denie počas používania poško- dí, musíte ho rýchlo odpojiť od napájacej siete. NEDOTÝKAJTE

keď vedenie je opotrebované alebo poškodené. Poškodené vedenia na pripojenie do siete zvyšujú riziko zásahu elek- trickým prúdom.

• Deti a osoby, ktoré nie sú oboznámené s návodom na obsluhu, nesmú prístroj použí- vať. Čistenie a údržbu sa nesmú prepravovať deti.

• Nepoužívajte prístroj, ak sa v blízkosti nachádzajú najmä deti a domáce zvieratá.

• Obsluhujúca osoba alebo pou- žívateľ je zodpovedný za úrazy alebo zranenia iných osôb ale- bo poškodenie ich majetku.

• Skontrolujte územie, na ktorom sa prístroj používa a odstráňte kamene, palice, drôty alebo iné cudzie predmety, ktoré môžu byť zachytené a vyvrhnuté. Môže to spôsobiť vážne po- ranenia.

• Noste vhodný pracovný odev, ako napríklad pevnú obuv s protišmykovou podrážkou a odolné dlhé nohavice. Nepou- žívajte prístroj, ak chodíte na- boso, alebo ak nosíte otvorené sandále. Nenoste voľný odev alebo odev s visiacimi šnúrkami alebo páskami. Existuje nebezpečenstvo po- ranenia!

• Pri štartovaní alebo spúšťaní motora kosačku na trávu nenakláňajte, iba vtedy áno, ak je ju potrebné počas kosenia zdvíhať. Nepoužívajte prístroj, ak chýbajú alebo sú opotrebo- vané alebo poškodené ochran- né zariadenia (napr. odrazový kryt alebo košík na trávu), časti rezacieho zariadenia alebo čapy. Aby sa zabránilo nevy- váženosti, môžu sa poškodené nástroje a čapy vymieňať len za novú súpravu. Tým sa zabezpečí udržanie bezpečnosti prístroja.

• Používajte len náhradné diely a príslušenstvo, ktoré dodáva a odporúča výrobca. Použitie cudzích dielov má za následok okamžitú stratu nárokov na zá- ruku. Práca s prístrojom: Pri práci sa nepribližujte ani nesiahajte nohami alebo ru- kami pod otáčajúce sa diely. Hrozí nebezpečenstvo zrane- nia! Dodržiavajte ochranu hluku a miestne predpisy.

• Motor zapnite podľa návodu a len vtedy, ak sú vaše nohy v bezpečnej vzdialenosti od reza- cích nástrojov. Hrozí tu nebez- pečenstvo rezných poranení.

• Prístroj nepoužívajte pri daždi, pri zlom počasí, vo vlhkom pro- stredí alebo na mokrom trávni- ku. Vniknutie vody do prístroja zvyšuje riziko zásahu elektric- kým prúdom. Pracujte len pri dennom svetle alebo dobrom osvetlení. Hrozí nebezpečenstvo úrazu!

• Nepracujte s prístrojom, ak pociťujete únavu alebo nesústre- denosť alebo po požití alkoholu alebo tabletiek. Vždy si včas zoberte pracovnú prestávku.109

Pracujte s rozvahou. Jeden moment nepozornosti pri používaní prístroja môže spôsobiť vážne poranenia.

• Pri práci dbajte na bezpečnú vzdialenosť, hlavne na úbo- čiach. Tým môžete prístroj v ne- očakávaných situáciách lepšie kontrolovať. Pracujte vždy priečne k úbočiu, nikdy zvrchu alebo zospodu. Buďte mimoriadne opatrní pri zmene cesty na úbočí. Nepra- cujte na príliš strmých úbočiach.

• Prístroj veďte len rýchlosťou chôdze. Buďte mimoriadne opatrní pri otáčaní prístroja, pri priťahovaní ku sebe alebo pri cúvaní. Hrozí nebezpečenstvo zranenia osôb.

• Prístroj opatrne zapnite podľa pokynov v tomto návode. Dbaj- te na dostatočnú vzdialenosť nôh od rotujúcich nožov. Kontakt s rezným zariadením môže viesť k poraneniam.

• Nevyklápajte prístroj pri spúšťa- ní, s výnimkou, ak je to potreb- né pri spúšťaní vo vysokej tráve. V tomto prípade ju vyklopte na- toľko, ako je to bezpodmieneč- ne potrebné a zdvihnite stranu odvrátenú od používateľa na- hor. V tomto prípade vyklopte prístroj zatlačením na nosník, aby sa mierne nadvihli predné kolieska. Vždy skontrolujte, aby sa obidve ruky nachádzali v pracovnej polohe predtým, ako prístroj položíte späť na zem.

• Nikdy nepracujte bez košíka na trávu alebo odrazovej ochrany. Vždy sa zdržiavajte mimo vy- prázdňovacieho otvoru.

• Motor nespúšťajte, keď stojíte pred vyhadzovacím kanálom. Pozor, nebezpečenstvo! Dobeh noža. Hrozí nebezpe- čenstvo zranenia.

• Prístroj sa nesmie zdvíhať alebo prepravovať, pokiaľ beží motor. Vypnite prístroj, ak sa prístroj musí vyklopiť pri preprave, ak je potrebné prejsť iné plochy ako trávnik a pri preprave prí- stroja ku a od kosených plôch.

• Vyprázdňovací otvor udržiavaj- te vždy voľný a v čistom stave. Pokosenú trávu odstráňte len pri nečinnosti prístroja.

• Prístroj nikdy nenechávajte na pracovnom mieste bez dozoru.

• Nepracujte s poškodeným, neúplným prístrojom alebo s prestaveným prístrojom bez súhlasu výrobcu. Prístroj nikdy nepoužívajte s poškodenými ochrannými zariadeniami alebo krytmi alebo chýbajúcimi bez- pečnostnými zariadeniami, ako napríklad vodiace zariadenia a/alebo zariadenia na zachy- távanie trávy.

• Nepreťažujte prístroj. Pracujte len v uvedenom rozsahu výkonu a nemeňte nastavenia regulátora na motore. Nepoužívajte žiadne stroje so slaným výkonom na ťažké práce. Prístroj používajte len na účely, na ktoré je určený.

• Prístroj nepoužívajte v blízkos- ti horľavých kvapalín alebo plynov. Pri nedodržaní hrozí nebezpečenstvo požiaru alebo výbuchu.

• Nikdy nezdvíhajte alebo neod-110

nášajte prístroj, ak je spustený motor. Hrozí tu nebezpečenstvo rezných poranení.

• Vypnite prístroj a vytiahnite elektrickú zástrčku. Uistite sa, či sa úplne zastavili všetky pohy- blivé diely: - vždy, keď opustíte stroj, - pred čistením vyprázdňova- cieho otvoru alebo odstráne- ním blokovaní, - ak sa prístroj nepoužíva, - pred kontrolou, čistením ale- bo prácou s prístrojom, - ak je sieťový kábel poškodený alebo omotaný, - keď sa narazilo na cudzie te- leso. Skontrolujte, či kosačka na trávu nie je poškodená a v prípade potreby vykonajte potrebné opravy, predtým než ju opäť spustíte a začnete s kosačkou na trávu pracovať. Ak kosačka na trávu začne nezvyčajne silno vibrovať, musí sa vykonať okamžitá kontrola. - vyhľadajte poškodenia; - vykonajte potrebné opravy; - postarajte sa, aby všetky matice, kolíky a skrutky boli riadne dotiahnuté.

• Nikdy sa rukami alebo nohami nepribližujte do blízkosti alebo pod rotujúce časti. Pri rotoro- vých kosačkách sa nikdy nesta- vajte pred vyprázdňovací otvor. Údržba a skladovanie:

• Buďte opatrní pri prístrojoch s viacerými rezacími nástrojmi, pretože pohyb jedného z nožov môže mať za následok otáčanie ostatných nožov.

• Nepokúšajte sa svojpomocne opravovať prístroj, ak na to ne- máte kvalifi káciu. Všetky práce, ktoré nie sú uvedené v tomto návode, smie vykonávať len naše autorizované zákaznícke strediská.

• Prístroj uchovajte na suchom mieste a mimo dosahu detí.

• S prístrojom zaobchádzajte opatrne. Nástroje udržiavajte ostré a čisté, aby ste mohli pra- covať lepšie a bezpečnejšie. Dodržiavajte pokyny k údržbe.

• Pri výmene rezacieho zariade- nia noste ochranné rukavice.

• Pravidelne kontrolujte vyprázd- ňovací otvor na opotrebovanie a deformáciu. Z bezpečnostných dôvodov vymeňte opotrebova- né alebo opotrebované diely. Pri nastavovaní nožov buďte mimoriadne opatrní, aby sa vaše prsty nezasekli medzi rotu- júce nože a pevné časti stroja. Príčina mnohých úrazov spočíva v nesprávnej údržbe prístrojov.

• Zabezpečte, aby ste používali len náhradné rezacie nástroje, ktoré schválil výrobca.

• Pri údržbe noža dávajte pozor na to, aby aj po vypnutí zdroja na- pätia sa nože mohli pohybovať.

• Opotrebované alebo poškodené výstražné štítky sa musia vymeniť.

• Z bezpečnostných dôvodov vy- meňte všetky opotrebované ale- bo poškodené diely. Používajte výhradne originálne náhradné diely a originálne príslušenstvo.

• Deti by mali byť pod dozorom, aby sa zaručilo, že sa s prístro- jom nebudú hrať.111

Elektrická bezpečnosť:

• Dbajte na to, aby ste sa sieťové napätie zhodovalo s údajmi na typovom štítku.

• Prístroj pripojte len do zásuvky s RCD (Residual Current Device) s vypínacím prúdom, ktorá ne- prevyšuje 30 mA.

• Nedotýkajte sa uzemnených die- lov (napr. kovových plotov, ko- vových stĺpikov). Ak je vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom.

• Používajte len schválený napá- jací kábel typu H05RN-F, ktoré majú maximálnu dĺžku 75 met- rov a ktoré sú určené na von- kajšie použitie. Napájací kábel musí mať prierez aspoň 2,5

• Pri práci udržiavajte napájací kábel mimo dosahu rezacieho nástroja. Rezacie nože môžu poškodiť napájací kábel a viesť k dotyku dielov pod napätím. Napájací kábel veďte zásadne za obsluhujúcou osobou. Predlžovacie vedenie sa môže nedopatrením predeliť.

• Pri vyťahovaní zástrčky zo zásuvky neťahajte za kábel. Chráňte kábel pred horúčavou, olejom a ostrými hranami.

• Ak je prístroj poškodený, vypni- te prístroj a vytiahnite zástrčku zo zásuvky. Ak sa poškodí prí- pojné vedenie tohto prístroja, musí ju nahradiť výrobca alebo jeho zákaznícky servis alebo osoba s podobnou kvalifi ká- ciou, aby sa zabránilo ohroze- niu.

• Poškodený kábel nepripájajte do elektrickej siete. Nedotýkajte sa poškodeného napájacieho káb- la, pokiaľ je pripojený na elek- trickú sieť. Poškodený napájací kábel môže mať za následok dotyk dielov pod napätím. Zvyškové riziká Aj pri používaní elektrického prístroja podľa predpisov vždy existujú zvyškové riziká. Nasledujúce nebezpečenstvá môžu vznik- núť v súvislosti s konštrukciou a prevedenia tohto elektrického prístroja: a) Poškodenia pľúc, ak sa nenosí vhodná ochranu dýchania. b) Poškodenia sluchu, ak sa nenosí vhod- ná ochranu sluchu. c) Poškodenia zdravia spôsobené - Dotykom na brúsne nástroje v neza- krytom mieste; - Vymrštením častí z obrábaných pred- metov alebo poškodených brúsnych kotúčov. d) poškodenie zdravia, ktoré sú výsledkom vibrácií pôsobiacich na ruku/rameno, ak sa prístroj používa dlhšiu dobu, ale- bo ak sa nesprávne vedie a udržiava. Upozornenie! Tento elektrický prístroj počas prevádzky vytvára elektromagnetické pole. Toto pole môže za určitých okolností ovplyv- niť aktívne alebo pasívne lekárske implantáty. Aby sa zabránilo nebez- pečenstvu vážnych alebo smrteľných zranení, odporúčame, aby osoby s lekárskymi implantátmi konzultovali svojho lekára alebo výrobcu lekár- skeho implantátu pred samotnou obsluhou prístroja.112

Montáž Pred každou prácou na prístroji vytiahnite elektrickú zástrčku. Hrozí nebezpečenstvo zranenia osôb.Montáž rukoväte Spar zhromaždenia si vyberiete pre jednoduché rezanie výška 20 mm (pozri „nastavenie výšky kosenia“).

3. Upevnite oblúkové držadlo (1) pomocou priložených skrutiek zámku (16) a dvoch krídlových matíc s podložkou (2a) na spod-nom držadle (3). K dispozícii sú dve polohy. 4. Upnite držiak kábla (10) na hornom držadle (3) a na oblú-kovom držadle (1) a zaistite tým kábel prístroja (21). 5. Nastavte sklon oblúkového držadla (1) tak, že uvoľníte kríd-lové matice s podložkou (2a) a zvolíte jeden z troch odporúča-ných stupňov, ktoré sú uvedené vedľa krídlovej matice (pozri detailný obrázok). Keď povolíte obidve zaisťovacie páky na upevnenie držadla s pod-ložkou (2a), môžete sklopiť oblúkové dr-žadlo (1) smerom dole za účelom uloženia prístroja. Dávajte pozor na to, aby kábel prístroja (21) nebol zovretý. Obsluha

Zavesenie/odobratie k šíka na zachytávanie trávy1. Na zavesenie košíka na zachytávanie trávy (4) nadvihnite odrazovú ochranu (9) a zaveste košík na zachytávanie trávy (4). Odrazovú ochranu (9) zaklapnite na košík na zachytávanie trávy (4). Tento slúži na udržiavanie košíka na trávu v správnej polohe.2. Na odobratie košíka na zachytávanie trávy (4) nadvihnite odrazovú ochranu (9) a odoberte košík na zachytávanie trávy (4). Odrazovú ochranu (9) zaklopte späť na kryt kosačky. S kosačkou sa nesmie pra-covať bez odrazovej ochrany alebo košíka na zachytáva-nie trávy. Hrozí nebezpečen-stvo zranenia.

Indikácia výšky hladinyNa bočnej strane zberného koša na trávu je umiestnená indikácia výšky hladiny. Otvorená klapka (17): Zberný (4) kôš na trávu je prázdny Zatvorená klapka (17): Zberný (4) kôš na trávu je plný Indikátor úrovne (17) funguje, keď zariadenie je v prevádzke.113

Nastavenie výšky kosenia Vypnite prístroj, vytiahnite elektrickú zástrčku a počkajte, kým sa nože nezastavia. Hrozí nebezpečenstvo zranenia.

1. Uchopte páku na nastavenie výšky kose-

nia (5) a na aretácii ju umiestnite na po- žadované nastavenie pre výšku kosenia.

2. Ako pomôcku môžete použiť rúčku (8),

aby sa kosačka neodsúvala. 20 mm - Pozícia 1 26 mm - Pozícia 2 33 mm - Pozícia 3 40 mm - Pozícia 4 50 mm - Pozícia 5 60 mm - Pozícia 6 70 mm - Pozícia 7 Správna výška kosenia predstavuje pri okrasnom trávniku približne 25 - 40 mm, pri úžitkovom trávniku približne 30 - 60 mm. Pre prvé kosenie v sezóne by ste mali vybrať vysokú výšku kosenia. Dodržiavajte ochranu pred hlukom a miestne predpisy.

2. Na odľahčenie ťahu na konci napája-

cieho kábla (11) vytvarujte slučku a za- veste ju do držiaka na odľahčenie ťahu (12).

3. Pripojte prístroj na sieťové napätie.

4. Pred zapnutím dbajte na to, aby sa prí-

stroj nedotýkal žiadnych predmetov.

kovanie (14). Po vypnutí prístroja sa nôž ešte otáča niekoľko sekúnd. Nedotýkajte sa bežiaceho noža. Hrozí nebezpečenstvo zranenia. Práce na kosačke Pravidelné kosenie podporuje väčšiu tvorbu lístia trávnatých rastlín, súčasne ale podporuje vymieranie burín. Preto je trávnik po každom kosení hustejší a vzniká rovnomerne zaťažiteľný trávnik. Prvé kosenie sa vykonáva približne v apríli pri výške porastu 70 - 80 mm. V hlavnom vegetačnom čase sa trávnik kosí minimálne jedenkrát do týždňa.

• S prístrojom jazdite rýchlosťou chôdze v pokiaľ možno rovných dráhach. Pre dokonalé kosenie by sa mali dráhy vždy prekrývať o niekoľko centimetrov.

• Výšku kosenia nastavte tak, aby sa prístroj nepreťažoval. V opačnom prí- pade môže dôjsť k poškodeniu motora.

• Pri práci na úbočiach pracujte vždy114

priečne k úbočiu. Buďte mimoriadne opatrní pri cúvaní s prístrojom a pri ťahaní prístroja.

• Po každom použití vyčistite prístroj podľa pokynov uvedených v kapitole „Čistenie, údržba, skladovanie“. Po práci a pre účely prepravy vyp- nite prístroj, vytiahnite elektrickú zástrčku a počkajte, kým sa nôž nezastaví. Hrozí nebezpečenstvo zranenia. Čistenie/údržba/ skladovanie Práce, ktoré nie sú uvedené v tomto návode, nechajte vykonávať jedným z našich autorizovaných zákazníckych stredísk. Používajte len origi- nálne diely. Pri manipulácii s nožom noste ruka- vice. Pred každou údržbárskou prácou alebo čistením vypnite prístroj, vytiahnite elektrickú zástrčku a poč- kajte, kým sa nôž nezastaví. Hrozí nebezpečenstvo zranenia. Všeobecné čistiace prác a údržba Kosačku nečistite prúdom striekajúcej vody. Hrozí ne- bezpečenstvo zásahu elek- trickým prúdom.

• Prístroj udržiavajte v čistom stave. Na čistenie použite kefu alebo handru, ale nepoužívajte žiadne čistiace prostried- ky alebo rozpúšťadlá.

• Po kosení odstráňte prilepené zvyšky rastlín pomocou kúska dreva alebo plas- tu z kolies, vetracích otvorov, vyprázdňo- vacieho otvoru a oblasti noža. Nepouží- vajte žiadne tvrdé alebo ostré predmety. Mohli by ste tak poškodiť prístroj.

• Z času na čas naolejujte kolesá.

• Pred každým použitím skontrolujte kosačku na viditeľné nedostatky, ako sú napríklad uvoľnené, opotrebované alebo poškodené časti. Skontrolujte pevnosť utiahnutia všetkých matíc, ča- pov a skrutiek.

• Skontrolujte kryty a ochranné zariade- nia na poškodenia a správnu polohu. V prípade potreby tieto vymeňte.

Výmena noža Ak je nôž tupý, môžete ho nechať naostriť v odbornej dielni. Ak je nôž poškodený, alebo ak vykazuje nevyváženosť, musí sa vymeniť (pozri kapitolu Náhradné diely).

1. Pred každou údržbárskou prácou alebo

čistením vypnite prístroj, vytiahnite elek- trickú zástrčku a počkajte, kým sa nôž nezastaví.

(19). Vytočte skrutku nože (18) proti smeru pohybu hodinových ručičiek po- mocou skrutkového kľúča (veľkosť kľúča

nôž. Dbajte na to, aby bol nôž v správ- nej polohe a skrutka pevne dotiahnutá.115

• Prístroj uchovajte v suchom prostredí a mimo dosahu detí. Uvoľnite zaisťovaciu páku na zaistenie nosníka a sklopte držiakový nosník, aby prístroj zabe- ral menej priestoru. Pozrite obrázok

Pritom sa nesmie zaseknúť kábel prístroja.

• Predtým ako prístroj odstavíte v uzav- retom priestore, nechajte vychladnúť motor.

• Prístroj neobaľujte nylónovými vrecká, pretože by sa mohla tvoriť vlhkosť. Neručíme za škody spôsobené našimi prístrojmi, ak boli spôsobené v dôsledku neodbornej opravy alebo použitia neorigi- nálnych dielov resp. v dôsledku použitia, ktoré nie je v súlade s určením. Preprava Prístroj na prepravu vypnite, vyti- ahnite sieťovú zástrčku a počkajte, kým sa nôž nezastaví. Hrozí nebezpečenstvo zranenia osôb.

• Na prepravu alebo premiestnenie prístroja použite držadlo (8). Likvidácia/ochrana životného prostredia Prístroj, príslušenstvo a obal zlikvidujte ekologicky. Zariadenie sa nesmie likvidovať s domácim alebo neskladným odpa- dom.

• Odovzdajte prístroj do recyklačnej zberne. Použité umelohmotné a kovové časti sa môžu podľa druhu materiálu roztriediť a tak odovzdať do recyklač- nej zberne. V prípade otázok sa obráť- te na naše servisné stredisko.

• Informácie o zberných miestach alebo termínoch zberu zistíte na miestnej správe alebo vo vašom miestnom pod- niku zberu odpadu.

Riešenie problémov Problém Možná príčina Odstránenie problému Prístroj nie je možné spustiť Chýba elektrické napätie Skontrolujte zásuvku, kábel, vedenie, zástrčku, prípadne oprava vykonaná odborným elektrikárom štartovacia páka (

15) vynecháva Oprava v zákazníckom stredisku Opotrebované uhlíkové kefy Motor defekt Príliš dlhá tráva Nastavte vyššiu výšku rezania. Zatlačte na držiak nosníka a mierne nadvihnite predné kolesá Motor vynecháva Blokovanie cudzím predme- tom Odstráňte cudzí predmet Výsledok práce nie je uspokojivý alebo motor pracuje ťažko Príliš nízka výška kosenia Nastavte vyššiu výšku rezania Tupý nôž (19) Nechajte naostriť nôž (19) alebo ho vymeňte Upchatá oblasť noža Vyčistite prístroj Nesprávne namontovaný nôž (19) Správne namontujte nôž (19) Nôž (19) nerotuje Nôž (19) je blokovaný trá- vou Odstráňte trávu Uvoľnená skrutka noža (18) Pevne dotiahnite skrutku noža (18) Abnormálny hluk, klepanie alebo vibrácie Uvoľnená skrutka noža (18) Pevne dotiahnite skrutku noža (18) Poškodený nôž (19) Vymeňte nôž (19) Ukazovateľ stavu oleja

Znečistenie Vyčistite s jemnou kefou. Po otvo- rení, ukazovateľ stavu oleja musí klesnúť s vlastnou hmosťou117

Náhradné diely/Príslušenstvo Náhradné diely a príslušenstvo nájdete na strane www.grizzlytools.shop Ak by sa mali vyskytnúť problémy s procesom objednávky, použite, prosím, kontaktný for- mulár. Pri ďalších otázkach sa obráťte na „Service-Center“ (pozri stranu 118). Pol. Pol. Označenie Č. Artiklu Návod na Nákresy obsluhu explózií 4 53 košík na zachytávanie trávy 91105232 19 11 pridržte nôž (Identifi kace výrobce: GL01BX.00.06 SKB) 13700303 Záruka Vážená zákazníčka, vážený zákazník, Pre tento prístroj platí záruka 3 roky od dátumu zakúpenia. Ak je prístroj poškodený, podľa zákona máte právo ho reklamovať u výrobcu pro- duktu. Tieto práva vyplývajúce zo zákona nie sú našou následne opísanou zárukou obmedzené. Záručné podmienky Záručná lehota začína dňom zakúpenia. Pokladničný doklad ako originál prosím starostlivo uschovajte. Je potrebný ako dô- kaz o zakúpení. Ak sa počas troch rokov od dátumu zakú- penia tohto produktu vyskytne materiálna alebo výrobná chyba, produkt - podľa nášho rozhodnutia - bezplatne opravíme alebo nahradíme. Predpokladom záruky je, že v priebehu trojročnej lehoty bude predložený poškodený prístroj a pokladnič- ný doklad a stručne opísaná chyba a kedy sa vyskytla. Ak sa v rámci našej záruky chyba pokryje, obdržíte späť opravený alebo nový prístroj. S opravou alebo výmenou produktu sa ne- začína nová záručná doba. Záručná doba a nárok na odstrá- nenie vady Záručná doba sa poskytnutím záruky nepredlžuje. To platí aj pre nahradené a opravené diely. Prípadné škody a ne- dostatky vzniknuté už pri zakúpení sa musia ihneď po vybalení ohlásiť. Opravy vykonané po uplynutí záručnej doby sú spoplatnené. Rozsah záruky Prístroj bol vyrobený podľa prísnych smer- níc kvality a pred dodaním bol svedomite kontrolovaný. Záruka sa týka materiálových alebo výrob- ných chýb. Táto záruka sa nevzťahuje na diely produktu, ktoré sú vystavené normál- nemu opotrebeniu a preto sa môžu pova-118

žovať za opotrebované diely (napr. nož

alebo na poškodenia na krehkých dieloch (napr. vypínač). Táto záruka zaniká, ak bol produkt po- užívaný poškodený, neodborne alebo nebola vykonávaná údržba. Pre odborné používanie produktu je nutné presne do- držiavať všetky návody uvedené v návode na obsluhu. Bezpodmienečne sa vyhnite používaniu, ktoré sa v návode na obsluhu neodporúča alebo pred ktorým ste boli vystríhaní. Produkt je určený len pre súkromné pou- žitie a nie v oblasti podnikania. Záruka zaniká pri nesprávnom a neodbornom používaní, pri násilnom používaní a pri zásahoch, ktoré neboli vykonané v našej servisnej pobočke. Postup v prípade reklamácie Pre zabezpečenie rýchleho spracovania vašej žiadosti postupujte prosím podľa na- sledujúcich pokynov:

• Pri všetkých požiadavkách predložte pokladničný doklad a číslo artiklu (IAN373339_2104) ako dôkaz o za- kúpení.

• Číslo artiklu nájdete na typovom štítku, na rytine

• Ak sa vyskytnú chyby funkcie alebo iné nedostatky, kontaktujte najskôr následne uvedené servisné oddelenie telefonicky alebo emailom. Následne obdržíte ďalšie informácie o priebehu vašej reklamácie.

• Produkt evidovaný ako poškodený mô- žete po dohode s našim zákazníckym servisom, s priloženým dokladom o za- kúpení (pokladničný doklad) a s údaj- mi, v čom chyba spočíva a kedy vznik- la, zaslať bez poštovného na adresu servisu, ktorá vám bude oznámená. Pre zabránenie dodatočných nákladov a problémov pri prevzatí použite len tú adresu, ktorá vám bude oznámená. Nezasielajte prístroj ako nadmerný tovar na náklady príjemcu, expresne alebo s iným špeciálnym nákladom. Prístroj zašlite so všetkými časťami príslušenstva dodanými pri zakúpení a zabezpečte dostatočne bezpečné prepravné balenie. Servisná oprava Opravy, ktoré nepodliehajú záruke, mô- žeme nechať vykonať v našej servisnej pobočke za úhradu. Radi vám poskytneme predbežnú kalkuláciu nákladov. Môžeme spracovať len prístroje, ktoré boli doručené dostatočne zabalené a so zapla- teným poštovným. Pozor: Prístroj zašlite do našej servisnej po- bočky vyčistený a s informáciami o chybe. Neprevezmeme prístroje zaslané ako nad- merný tovar na náklady príjemcu, expres- ne alebo s iným špeciálnym nákladom. Likvidáciu vašich poškodených zaslaných prístrojov vykonáme bezplatne. Service-Center

• Vyššie popísaný predmet vyhlásenia spĺňa predpisy smernice 2011/65/EU Európskeho parlamentu a Rady z 8. júna 2011 pre obmedzenie používania určitých nebezpečných látok v elektrických a elektronických prístrojoch.158
