NÁVOD K OBSLUZE PRM 1800 A2 PARKSIDE

Elektrická sekačka na trávu

Překlad originálního provozního návodu

DK

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

SK

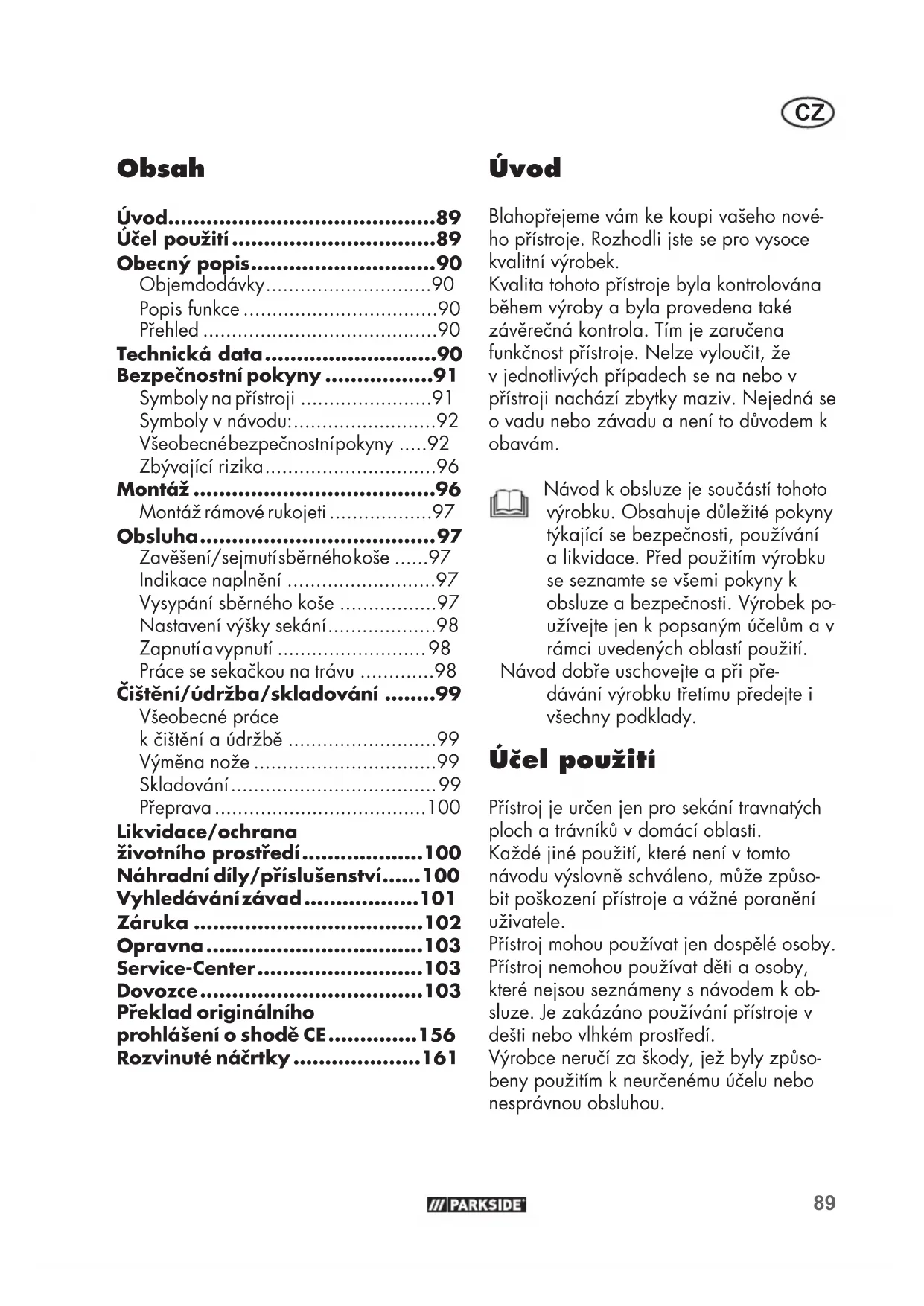

CZ Překlad originálního provozního návodu Strana

Přístroj, příslušenství a obal odevzdejte v souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.

Účel použití......89

Obecný popis......90

Objemdodávky....90

Popis funkce....90

Přehled 90

Technická data....90

Bezpečnostní pokyny ......91

Symboly na přístroji .....91

Symboly v návodu:....92

Všeobecnébezpečnostnípokyny .....92

Zbývající rizika....96

Montáž 96

Montáž rámové rukojeti .....97

Obsluha....97

Zavěšení/sejmutísběrnéhokoše .....97

Indikace naplnění 97

Vysypání sběrného koše .....97

Nastavení výšky sekání....98

Zapnutí a vypnutí 98

Práce se sekačkou na trávu .....98

Čištění/údržba/skladování .....99

Všeobecné práce

k čištění a údržbě .....99

Výměna nože .....99

Skladování....99

Přeprava....100

Likvidace/ochrana

životního prostředí......100

Náhradní díly/příslušenství.....100

Vyhledávání závad......101

Záruka 102

Opravna....103

Překlad originálního

prohlášení o shodě CE......156

Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek.

Kvalita tohoto přístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkčnost přístroje. Nelze vyloučit, že v jednotlivých případech se na nebo v přístroji nachází zbytky maziv. Nejedná se o vadu nebo závadu a není to důvodem k obavám.

Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití.

Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady.

Účel použití

Přístroj je určen jen pro sekání travnatých ploch a trávníků v domácí oblasti.

Každé jiné použití, které není v tomto návodu výslovně schváleno, může způsobit poškození přístroje a vážné poranění uživatele.

Přístroj mohou používat jen dospělé osoby. Přístroj nemohou používat děti a osoby, které nejsou seznámeny s návodem k obsluze. Je zakázáno používání přístroje v dešti nebo vlhkém prostředí.

Výrobce neručí za škody, jež byly způsobeny použitím k neurčenému účelu nebo nesprávnou obsluhou.

CZ

Obecný popis

Objem dodávky

Přístroj opatrně vyjměte z obalu a zkontrolujte, zda jsou kompletní následující díly:

• Elektrická sekačka a rukojeť s kabelem zařízení
• Spodní držadlo
• Sběrný koš
• 2 zajišťovací páčky a podložky a šrouby k upevnění
• 2 křídlaté matice s podložkami a zám- kovými šrouby
• 2 držák kabelu
• Návod k obsluze

Popis funkce

Elektrická sekačka na trávu má řezný nástroj otáčející se paralelně s řeznou rovinou. Je vybavena výkonným elektromotorem, robustním plastovým krytem, odblokovací tlačitko, ochranou proti odraženým předmětům a sběrným košem. Navíc lze přístroj 7násobně výškově přestavit a má lehce jdoucí kola.

Funkce ovládacích prvků je uvedena v následujícím textu.

Přehled

1 Rámová rukojeť
2a křídlatá matice, podložka
2b křídlatá matice
3 Spodní držadlo
4 Sběrný koš
5 Páka k nastavení výšky sekání
6 Kola
7 Kryt sekačky
8 Rukojet'

9 Ochrana proti odraženým předmětům

10 Držák kabelu
11 Sítový kabel (nejsou součástí dodávky)
12 Odlehčení kabelu od tahu
13 Zásuvka pro síťový kabel
14 Odblokovací tlačítko
15 Tlačítko Start

16 Šrouby s plochou hlavou

E 17 Indikace naplnění

18 šroub nože

19 pridržte nůž

20 motorového vřetena

C 21 Kabel přístroje

D 22 Dolní rukojeť na záchytném pytlu na trávu

F 23 Aretace

Technická data

Elektrická sekačka na trávu..PRM 1800 A2

Příkon motoru 1800 W

Sítové napětí .....230 V\~, 50 Hz

Volnoběžné otáčky....3250 min ^-1

Šířka nože ......asi 440 mm

Výška řezu 20 - 70 mm

Třída ochrany ...... □ II

Krytí....IPX4

Hmotnost.... 17 kg

Objem sběrného koše......cca 551

Uroveň akustického výkonu

měřeno (L WA ) ... 94,5 dB(A); K WA = 1,8 dB

garantuje....96 dB(A)

Vibrace na rukojeti

(a_h) 2,5 m/s ^2 ; K = 1,5 m/s ^2

Tento přístroj je určený pro provoz v síti el. proudu s impedancí systému Z max (vnitřní odpor sítě) v místě připojení (do- movní přípojka) do hodnoty maximálně 0,3433 Ohm. Uživatel musí zabezpečit, aby byl přístroj provozovaný jen připoje- ním do sítě el. proudu, která tento požada- vek plní.

Pokud je to nutné, tak se na impedanci v systému můžete zeptat místního energetického podniku.

Uvedená emisní hodnota vibrací byla změřena podle normovaného zkušebního postupu a může být použita k porovnání elektrického přístroje s jinými přístroji. Uvedená emisní hodnota vibrací může být také použita k úvodnímu odhadu vystavení emisím.

Výstraha:

sní hodnota vibrací se může během skutečného používání elektric- kého přístroje odlišovat od uvedené hodnoty, v závislosti na způsobu, kterým je elektrický přístroj používán. Dle možnosti se snažte udržet co nejnižší zatížení, způsobené vibracemi. Příklady opatření ke snížení zatížení, způsobeno vibracemi, je nošení rukavic při použití nástroje a omezení pracovní doby. Přitom se musí brát v úvahu všechny části pracovního cyklu (například doby, během kterých je elektrický nástroj vypnutý, a ty, ve kterých je sice zpnutý, ale běží bez zátěže).

Bezpečnostní pokyny

Tato část pojednává o základních bezpečnostních pokynech při práci s elektrickou sekačkou na trávu.

Pozorně si přečtěte návod k obsluze.

Noste ochranu sluchu a očí.

Přístroj nevystavujte vlhkosti. Nepracujte při dešti a nese- kejte mokrou trávu.

Nebezpečí poranění odlétá- vajícími částmi.

lostojící osoby udržujte v dostatečné vzdálenosti od sekačky.

Opatrně – ostrý nůž! Nohy a ruce mějte mimo nebezpečnou oblast.

bezpečí poranění! Před nastavováním nebo čištěním, nebo když je kabel zapletený či poškozený vypněte motor a vytáhněte sítovou zástrčku.

Nebezpečí vyplývající z poškozeného síťového kabelu. Sítový kabel udržujte v bezpečné vzdálenosti od přístroje a nože!

Hodnoty hluku a vibrací byly zjištěny podle norem a ustanovení uvedených v prohlášení o shodě.

Pozor! Doběh nože sekačky na trávu.

Výška řezu

CZ

měr střihu

Uvedení hladiny akustického výkonu L _WA v dB

Třída ochrany II (dvojitá izolace)

Elektrické prístroje nepatří do domovního odpadu.

Indikace naplnění:

Klapka otevřená: Sběrný koš prázdný

Klapka zavřená: Sběrný koš plný

Symboly v návodu:

Výstražné značky s údaji pro zabránení škodám na zdraví anebo věcným škodám.

Příkazové značky s údaji pro prevenci škod.

Vytáhněte síťovou zástrčku.

Při manipulaci s nožem noste rukavice.

Informační značky s informacemi pro lepší zacházení s nástrojem.

Všeobecné bezpečnostní pokyny

Tento přístroj může při ne- odborném používání způ- sobit vážná poranění. Aby

nedošlo k poranění osob a věcným škodám, bezpodmínečně si přečtěte a dodržujte následující bezpečnostní pokyny a seznamte se se všemi obslužnými díly.

Příprava:

- Tento přístroj smí používat použít osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo mající nedostatek zkušeností a znalostí, pokud je na ně dohlíženo nebo byly ohledně bezpečného používání přístroje poučeny a chápou nebezpečí z něj vyplývající.

- K zamezení poškození osob a věcí si bezpodmínečně pročtěte a respektujte následující bezpečnostní pokyny a se všemi obslužnými částmi se dobře seznamte.

- Před použitím je nutné vždy zkontrolovat prívodní a prodlužovací kabel, zda na nich nejsou známky poškození či opotřebení. Je-li kabel před použitím poškozen, je nutné jej ihned odpojit od napájecí sítě. PŘED ODPOJENÍM SE KABELU NEDOTÝKEJTE. Zařízení nepoužívejte, je-li kabel opotřeben nebo poškozen. Poškozené sítové připojovací kabely zvyšují riziko úrazu elektrickým proudem.

- Malé děti by měly být pod dozorem, aby bylo zajištěno, že sj s přístrojem nebudou hrát. Čištění a údržbu uživatele nes-

mí provádět děti.

- Nedovolte, aby přístroj používaly děti nebo osoby, které neznají návod k obsluze. Místní ustanovení mohou specifi kovat minimální stáří obsluhující osoby.

- Přístroj nikdy nepoužívejte v blízkosti osob, zejména dětí a domácích zvířat.

- Obsluha nebo uživatel je odpovědný za nehody či poškození jiných lidí nebo jejich vlastnictví.

- Žkontrolujte terén, kde budete přístroj používat, odstraňte kameny, klacky, dráty nebo jiná cizí tělesa, která by mohl přístroj zachytit a odmrštit. Toto může mít za následek těžká poranění.

- Noste vhodný pracovní oděv, jako jsou pevná obuv s neklouzavou podrážkou a pevné, dlouhé kalhoty. Přístroj nepoužívejte, jste-li naboso nebo v otevřených sandálech. Nenoste volně visící oděv ani oděv s visícími šňůrami nebo pásky. Hrozí nebezpečí úrazu!

- Před použitím je nutné vizuálně zkontrolovat, zda řezné nože, upevňovací čepy a celá řezací jednotky nejsou opotřebeny nebo poškozeny. Přístroj nepoužívejte, pokud chybí, jsou poškozená nebo opotřebovaná ochranná zařízení (např. ochrana proti odraženým predmětům nebo sběrný koš), části řezacího zařízení nebo čepy. K zabránění nevyvážení mohou být poškozené nástroje a čepy vyměňovány jen v sadách. Tím je zajištěno, že zůstane zachována bezpečnost přístroje.

- Používejte jen ty náhradní díly a příslušenství, které byly dodány a doporučeny výrobcem. Používání cizích dílů vede k okamžité ztrátě nároku na záruku.

Práce s přístrojem:

Nohy a ruce nesmíte mít v blízkosti nebo pod rotujícími díly. Hrozí nebezpečí poranění!

Dodržujte ochranu proti hlu- ku a místní předpisy.

- Motor nastartujte podle pokynů a jen tehdy, máte-li nohy v do-statečné vzdálenosti od řezných nástrojů. Hrozí nebezpečí pořezání.

- Přístroj nepoužívejte v dešti, při špatném počasí, ve vlhkém prostředí nebo na mokré trávě. Proniknutím vody do přístroje se zvýší riziko úrazu elektrickým proudem. Pracujte jen při denním světle či dobrém osvětlení. Hrozí nebezpečí úrazu!

- S přístrojem nepracujte, pokud jste unaveni nebo se nemůžete soustředit, po požití alkoholu či léků. Během práce si vždy včas udělejte přestávku. Pracujte s rozumem. Moment nepozornosti při používání přístroje může vést k těžkým poraněním.

- Vždy dbejte, abyste při práci stáli stabilně, zejména na svazích. Takto můžete v případě neočekávaných situací lépe kontrolovat přístroj.

CZ

Pracujte příčně ke svahu, nikdy ne přímo dolů nebo nahoru. Budte velmi opatrní při změně směru jízdy na svahu. Nepracujte na príliš strmých svazích.

- Přístroj používejte jen při pomalé rychlosti. Buděte velmi opatrní při obracení, přitahování přístroje či při jízdě pozpátku. Hrozí nebezpečí zranění osob.

- Přístroj opatrně zapněte podle pokynů v tomto navodu. Dbejte na dostatečnou vzdálenost nohou od rotujících nožů. Kontakt s řezacím zařízením může vést k poranění.

- Při spuštění nebo nastartování motoru se sekačka na trávu nesmí naklonit, ledaže se sekačka na trávu při tomto postupu musí nadzvednout. V takovém případě sekačku naklopte jen tak, jak je nezbytně nutné a zvedněte ji jen na straně odvrácené od uzi-vatele. V tomto případě přístroj nakloňte zatlačením úchytné rukojeti dolů tak, že přední kola přístroje lehce nadzvednete nahoru. Vždy zkontrolujte, zda se obě ruce nachází v pracovní poloze, dříve než přístroj zase položíte zpět na zem.

- Nikdy nepracujte bez sběrného koše nebo ochrany proti odraženým předmětům. Vždy se zdržujte v dostatečné vzdálenosti od vyhazovacího otvoru. - Motor nespouštějte, stojíte-li před vyhazovacím kanálem.

Pozor, nebezpečí! Nůž dobíhá. Hrozí nebezpečí poranění.

- Přístroj byste neměli zvedat nebo přepravovat, pokud běží motor. Přístroj vypněte, pokud musí být kvůli přepravě nakloněn, krížíte-li jiné plochy než travnaté a jedete-li s ním směrem k nebo od ploch, které mají být posekány.

- Výházovací ótvor trávy musí být stále čistý a volný. Posekanou trávu odstraňujte jen po zastavení stroje.

- Přístroj nenechávejte na pracovišti bez dozoru.

- Nepracujte s poškozeným, nekompletním přístrojem nebo s přístrojem přestavěným bez souhlasu výrobce. Přístroj nikdy nepoužívejte s poškozenými ochrannými zařízeními nebo kryty či s chybějícími bezpečnostními zařízeními, jako jsou usměrňovací zařízení a/nebo zařízení k zachytávání trávy.

- Přístroj nepřetěžujte. Pracujte jen v uvedeném výkonovém rozsahu a neměňte nastavení regulátoru na motoru. Pro těžké práce nepoužívejte stroje se slabým výkonem. Přístroj nepoužívejte k účelům, pro které není určen.

- Přístroj nepoužívejte v blízkosti hořlavých kapalin nebo plynů. V opacném případě může dojít k požáru nebo výbuchu.

- Přístroj nikdy nezvedejte nebo neodnášejte, pokud motor běží. Hrozí nebezpečí pořezání.

- Přístroj vypněte a vytáhněte sítovou zástrčku. Újistěte se, že se všechny pohyblivé díly zcela zastavily:

- vždy, když opouštíte stroj, - před čištěním vyhazovacího

otvoru nebo odstraněním za- blokování, - pokud přístroj nepoužíváte, - před kontrolou, čistěním a údržbou na stroji, - je-li síťový kabel poškozený nebo zamotaný, - pokud bylo zasaženo cizí těleso. Zjistěte poškození na sekačce na trávu a provedte nezbytné opravy, než sekačku znovu spustíte a začnete s ní pracovat.

Pokud sekačka začne neobvy-kle silně vibrovat, je nutná její okamžitá kontrola.

- zjistěte poškození; - provedte potřebné opravy; - zajistěte, aby všechny matice, čepy a šrouby byly pevně do- taženy.

- Nikdy nédávejte ruce a nohy do blízkosti rotujících částí nebo pod ně. U rotačních sekaček nikdy nesmíte stát před otvorem k vyhazování trávy.

Údržba a skladování:

- U přístrojů s několika řeznými nástroji budte opatrní, protože pohyb jednoho nože může způsobit rotaci ostatních nožů. Přesvědčte se, zda jsou všechny matice, svorníky a srouby pevně utaženy a zda lze s přístrojem bezpečně pracovat.

- Nikdy se nepokoušejte přístroj sami opravovat, ledaže jste k tomu kompetentní na základě vašeho vzdělání. Veškeré práce, které nejsou uvedeny v tomto návodu, mohou provádět jen námi autorizované zákaznické servisy.

• Přístroj uchovávejte na suchém místě a mimo dosah dětí.
• O váš přístroj se řádně starejte. K zajištění optimální a bezpečné práce musí být nástroje čisté a ostré. Ridte se předpisy o údržbě.
• Měníte-li řezací zařízení, navlékněte si ochranné rukavice.
• Pravidelně kontrolujte sběrný koš na trávu, zda není opotřebován nebo zdeformován. Z bezpečnostních důvodů vyměňte opotřebované nebo poškozené části. Při nastavování nožů obzvlášt' opatrní, abyste si nepřiskřípli prsty mezi rotující nože a pevné části sekačky. Příčiny mnohých nehod vyplývají ze špatně udržovaných přístrojů.
• Zkontrolujte, zda jsou použity náhradní řezné nástroje schválené výrobcem.
• Při údržbě vsazených nožů dbejte na to, že i když je vypnut zdroj napětí, vsazené nože se mohou pohybovat.
• Opotřebované a poškozené informační štítky je nutné vyměnit.
• Vyměňte opotřebované nebo poškozené díly. Používejte výhradně originální náhradní díly a příslušenství.
• Před uskladněním stroje nechte motor vychladnout. Nebezpečí popálení!

Elektrická bezpečnost:

• Dbejte, aby sířové napětí od- povídalo udajům uvedeným na typovém štítku.
• Prístroj připojte jen do zásuvky s RCD (Residual Current Device) s vypínacím proudem, který nepřevyšuje 30 mA.

CZ

- Zabraňte dotyku těla s uzemněnými díly (např. s kovovými ploty, kovovými sloupky). Hrozí zvyšené nebezpečí úrazu elektrickým proudem, je-li vaše tělo uzemněné.

- Používejte jen schválené síťové kabely H05RN-F, které jsou dlouhé maximálně 75 cm a jsou určeny pro použití v terénu. Průřez vodiče síťového kabelu musí činit minimálně 2,5 mm². Před použitím odviňte celý kabel z kabelového bubnu. Zkontrolujte poškození kabelu.

- K uchycení síťového kabelu použijte k tomu určené zavěšení.

- Při práci udržujte síťový kabel mimo dosah řezacího nástroje. Rezné nože mohou poškodit síťový kabel a přijít do styku s vodivými díly. Sítový kabel musí ze zásady vždy být za obsluhující osobou. Prodlužovací kabel může být náhodně protnut.

- Při vytahování zástrčky ze zá-suvky netahejte za kabel. Sítový kabel chraňte před teplem, ole-jem nebo ostrými hranami.

- Přístroj vypněte a vytáhněte síťovou zastrčku ze zásuvky, je-li síťový kabel poškozen. V přípa-dě poškození síťového kabelu musí být tento kabel vyměněn výrobcem, jeho zákaznickým servisem nebo jinou kvalifi ko-vanou osobou, aby se předešlo nebezpečí úrazu.

- Poškozený síťový kabel nepřipojujte k síti. Poškozeného síťového kabelu se nedotýkejte, je-li připojen k síti. Poškozený síťový kabel může vést ke kontaktu s vodivými díly.

Zbývající rizika

I když toto elektrické nářadí obsluhujete v souladu s předpisy, stále existují zbývající rizika. V souvislosti s technologií a konstrukcí tohoto elektrického nářadí se mohou vyskytovat následující rizika:

a) Poškození plic, nebudete-li nosit vhodnou ochranu dýchacích cest.

b) Poškození sluchu, nebudete-li nosit yhodnou ochranu sluchu.

c) Újmy na zdraví v těchto případech:

- Dotknete-li se brusných nástrojů na nezakrytovaných místech.

- Odmrštění součástí z obrobků nebo poškozených brusných kotoučů.

d) poškození zdraví plynoucí z vibrací ruky a paže, pokud se přístroj používá delší dobu nebo není náležitě veden a udržován.

Varování! Toto elektrické nářadí vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností omezovat aktivní nebo pasivní lékařské implantáty. Pro snížení nebezpečí vážného nebo smrtelného zranění doporučujeme osobám s lékařskými implantáty před obsluhou stroje konzultovat implantát se svým lékařem a výrobcem.

Montáz

Před jakoukoli prací na přístroji vytáhněte síťovou zástrčku ze zásuvky. Hrozí nebezpečí poranění osob.

Montáž rámové rukojeti

Pro jednoduchou montáž holmm vyberte výšky řezu 20 mm (viz „Nastavení výšky řezu“).

1. Odstraňte obě namontované křídlové matice (2b) se šrouby na krytu sekačky (7). Spodní držadlo (3) nasadťe do uchycení krytu sekačky (7).

2. Upevněte spodní držadlo (3) s oběma šrouby a křídlovými mati- cemi (2b).

1. Připevněte obloukovou rukojeť (1) ke spodní tyči (3) pomocí přiložených šroubů (16) a dvou křídlatých matic s podložkami (2a).

2. Zaklapte držáky kabelu (10) na spodním držadle (3) a na rukojeti (1) a upevněte tím kabel zařízení (21).

3. Nastavte sklon obloukové rukoje- ti (1) povolením křídlatých matic s podložkou (2a) a zvolte jednu ze tří doporučených úrovní uve- dených vedle křídlaté matice (viz detailní obrázek).

Pokud povolíte obě upínací páčky pro upevnění držadla s podložkami (2a), můžete sklopit rukojeť (1) pro lepší skladování. Dbejte na to, aby nedošlo k přiskřípnutí kabelu zařízení (21).

Obsluha

Zavěšení/sejmutí sběrného koše

1. K zavěšení sběrného koše (4) zvedněte ochranu proti odraženým předmětům (9).

a zavěste sběrný koš (4). Ochranu proti odraženým předmětům (9) nasuňte na sběrný koš (4). Udržuje sběrný koš (4) ve správné poloze.

1. K sejmutí sběrného koše (4) nazvedněte ochranu proti odraženým předmětům (9).

a vyvěste sběrný koš (4). Ochranu proti odraženým předmětům (9) sklopte zpět na kryt sekačky.

Se sekačkou na trávu nemůžete pracovat bez ochrany proti odraženým předmětům nebo sběrného koše. Hrozí nebezpečí poranění.

Indikace naplnění

Na boku sběrného (4) koše je umístěna indikace naplnění.

Klapka (17) otevřená: Sběrný (4) koš prázdný

Klapka (17) zavřená: Sběrný (4) koš plný

Indikátor úrovně (17) funguje, když je zařízení v provozu.

Vysypání sběrného koše

K vytřepání záchytného pytle na trávu (4) použijte jako pomůcku také dolní rukojeť na záchytném pytlu na trávu (24).

F Nastavení výšky sekání

Přístroj vypněte, vytáhněte síťovou zástrčku ze zásuvky a počkejte, až se nůž úplně zastaví. Hrozí nebezpečí poranění osob.

1. Uchopte páčku k nastavení výšky sekání (5) a vedte ji kolem zaskakovacího otvoru do požadované polohy nastavení výšky sekání.

2. Aby sekačka nepopojížděla, můžete použít rukojeť (8).

20 mm - Poloha 1

26 mm - Poloha 2

33 mm - Poloha 3

40 mm - Poloha 4

50 mm - Poloha 5

60 mm - Poloha 6

70 mm - Poloha 7

Správná řezná výška při sekání okrasného trávníku činí přibližně 25 - 40 mm, při užitkovém sekání asi 30 - 60 mm.

Pro první sekání v sezóně by měla být nastavena vysoká řezná výška.

Dodržujte ochranu proti hluku a místní předpisy.

Zapnutí a vypnutí

1. Zástrčku síťového kabelu zasuňte do zásuvky (13) na obloukové rukojeti (1).
2. K odlehčení od tahu vytvořte z jednoho konce síťového kabelu (11) kliku a tuto zavěste do odlehčení od tahu (13).
3. Přístroj připojte k síťovému napětí.
4. Před zapnutím se přesvědčte, zda se přístroj nedotýká nějakých předmětů.
5. K zapnutí stiskněte tlačítko Start (15) a jedno z odblokovacích tlačítek (14)

na rukojeti (1). Jedno z odblokovacích tlačítek (14) podržte vždy stisknuté.

1. K vypnutí odblokovací tlačitka (14) pustte

Po vypnutí přístroje se nůž ještě několik vteřin otáčí. Nedotýkejte se otáčejícího se nože. Hrozí nebezpeči po- ranění osob.

Práce se sekačkou na trávu

Pravidelné sekání aktivuje traviny k zesílené tvorbě listů a zároveň způsobuje odu-mírání plevele. Proto je trávník po každém sekání hustější a vzniká stejnoměrně zatížitelný trávník.

K prvnímu sekání by mělo dojít zhruba v dubnu při výšce porostu 70 - 80 mm. V hlavním vegetačním období se trávník seká minimálně jednou za týden.

• Se sekáním začněte v blízkosti zásuvky a pokračujte směrem od zásuvky.
• Sítový kabel vždy táhněte za sebou a po obrácení jej položte na již poseka-nou stranu.
• S přístrojem pracujte jen při krokové rychlosti a vedte jej tak, abyste tvořili co nejrovnější pásy. K úplnému posekání by se jednotlivé pásy měly vždy o několik centimetrů překrývat.
• Řeznou hloubku nastavte tak, aby nebyl přístroj přetížen. V opačném případě může být poškozen motor.
• Na svazích vždy pracujte příčně ke svahu. Budte velmi opatrní při postupu směrem zpět a tažení přístroje.
• Po každém použití přístroj vyčistěte, viz kapitolu „Čištění, údržba, skladování“.

Po práci a k přemístění přístroj vypněte, vytáhněte síťovou zástrčku a počkejte, až se nůž zastaví. Hrozí nebezpečí poranění osob.

Čištění/údržba/skladování

Práce, které nejsou uvedeny v tomto návodu, mohou provádět jen námi zmocněná servisní střediska. Používejte jen originální díly.

Při manipulaci s nožem noste ochranné rukavice.

Před jakoukoli údržbou a čištěním přístroj vypněte, vytáhněte síťovou zástrčku ze zásuvky a počkejte, až se nůž úplně zastaví.

Hrozí nebezpečí poranění osob.

Všeobecné práce k čištění a údržbě

Sekačku neostřikujte vodou. Hrozí nebezpečí úrazu elektrickým proudem.

• Přístroj stále udržujte v čistotě. K čištění použijte kartáč nebo utěrku, ale žádné čisticí prostředky popř. rozpouštědla.
• Po sekání kusem dřeva nebo plastu odstraňte ulpělé zbytky rostlin z kol, větracích otvorů, vyhazovacího otvoru a oblasti nože. Nepoužívejte tvrdé nebo špičaté předměty, mohly by poškodit přístroj.
• Občas naolelujte kola.
• Před každým použitím zkontrolujte, zda sekačka nevykazuje viditelné závady, jako např. volné, opotřebované

nebo poškozené díly. Zkontrolujte pevné utažení šroubů, matic a svorníků.

- Zkontrolujte, zda nejsou poškozeny, a zda jsou správně umístěny kryty a ochranná zařízení. V případě potřeby je vyměňte.

Výměna nože

Je-li nůž tupý, tak by jej měl nabrousit odborný servis. Je-li nůž poškozený nebo se zdá nevyvážený, tak musí být vyměněn (viz kapitolu Náhradní díly).

1. Před jakoukoli údržbou a čištěním přístroj vypněte, vytáhněte síťovou zástrčku ze zásuvky a počkejte, až se nůž úplně zastaví.
2. Otočte prístroj.
3. Použijte silné rukavice a přidržte nůž (19). Pomocí klíče na šrouby (otvor klíče 13) odšroubujte ve směru proti chodu hodinových ručiček šroub nože (18) z motorového vřetena (20).
4. Nový nůž namontujte v opačném pořadí. Dbejte na správnou polohu nože a šroub pevně utáhněte.

Skladování

• Přístroj uchovávejte v suchu a mimo dosah dětí. Uvolněte zajišťovací páky k upevnění držadla a držadlo sklopte, aby přístroj nezabíral tolik místa. Provedte porovnání s obrázkem H.Kabel přístroje se přitom nesmí přiskřípnout.
• Před odstavením přístroje v uzavřených prostorách nechte motor ochladit.
• Přístroj neobalujte nylonovými sáčky, protože by se mohla začít vytvářet vlhkost.

Neručíme za škody vyvolané našimi přístroje, pokud byly tyto způsobeny neodbornou opravou nebo použitím cizích dílů, popř. použitím k neurčenému účelu.

Přeprava

Pro přepravu vypněte přístroj, vytáhněte síťovou zástrčku ze zásuvky a počkejte, až se nůž zastaví. Hrozí nebezpečí zranění osob.

- K přepravě nebo přemístění přístroje používejte rukojeť (8).

Likvidace/ochrana životního prostředí

Přístroj, příslušenství a obal zavezte k ekologické likvidaci.

Přístroj není dovoleno likvidovat spolu s domovním nebo neskladným odpadem.

• Odevzdejte jej ve sběrně šrotu. Použité plastové a kovové díly mohou být roztríděny podle druhů a pak zavezeny k recyklaci. V případě dalších dotazů se obratte na servisní středisko.
• Informace ke sběrným místům nebo termínech sběru vám poskytne obecní správa nebo váš místní podnik zajištújící likvidaci odpadů.
• Posekanou trávu neházejte do popelnic, ale zavezte ji ke kompostování nebo ji jako mulčovací vrstvu dejte pod keře a stromy.

Náhradní díly/příslušenství

Náhradní díly a příslušenství obdržíte na stránkách www.grizzlytools.shop

Pokud máte problémy při objednávání, použijte prosím kontaktní formulár. V případě jakýchkoliv dalších dotazů se obratte na servisní středisko / „Service-Center“ (viz strana 103).

Pol. Pol. Označení Č. artiklu.

Návod k Výkres

obsluze sestavení

A	4	53	Sběrný koš	91105232
I	19		11	Přidržte nůž(Identifikace výrobce: GL01BX.00.06 SKB)		13700303

Vyhledávání závad

Problém Možná příčina Odstranění závady
Přístroj nelze zapnout	Bez síťového napětí	Zkontrolujte zásuvku, kabel, vedení, zástrčku, event. opravu provede kompetentní elektrikář
	Defektní Startovací páka (A 15)	Oprava zákaznickým servisem
	Opotřebované uhlíkové kartáče
	Defektní motor
	Tráva příliš dlouhá	Nastavte větší výšku sekání. Zatlačením úchytné rukojeti lehce nadzvedněte přední kola
Motor selhává Zablokov	ání cizím tělesem Odstraňte cizí tělesa
Výsledek práce není uspokojivý nebo motor těžce pracuje	Příliš nízká řezná výška Nastavte větší výšku sekání
	Nůž (19) tupý	Nechte nůž (19) nabrousit nebo vyměnit
	Oblast nože ucpaná. Vyčistěte přístroj
	Nůž (19) špatně namonto-vaný.	Správně namontujte nůž (19)
Nůž (19) se neotáčí	Nůž (19) zablokován trávou	Odstraňte trávu
	Uvolněný šroub nože (18)	Pevně dotáhněte šroub nože (18)
Nadměrný hluk, klepá-ní nebo vibrace	Uvolněný šroub nože (18)	Pevně dotáhněte šroub nože (18)
	Nůž (19) poškozený Vyměňte	nůž (19)
Ukazatel výšky hladiny (E 17) nefunguje	Znečištění	Čištění jemným kartáčem. Uka-zatel hladiny se musí při otevře-ní zavřít vlastní vahou

Záruka

Vážení zákazníci,

Na tento prístroj poskytujeme 3letou záruku od data zakoupení.

V případě závady tohoto výrobku vám vůči prodejci výrobku přináleží zákonná práva.

Tato zákonná práva nejsou omezena naší následovně uvedenou zárukou.

Záruční podmínky

Záruční doba začíná běžet ode dne nákupu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument budete potřebovat jako doklad o koupi.

Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo nahrazen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo.

Bude-li závada kryta naší zárukou, získáte zpět opravený nebo nový výrobek.

Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku.

Záruční doba a zákonné nároky na odstranění vady

Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a opravené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy.

Rozsah záruky

Přístroj byl precizně vyroben podle přis- ných jakostních směrnic a před dodáním byl svědomitě zkontrolován.

Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normálnímu opotřebení, a lze je považovat za spotřební materiál (např. nůž), nebo poškození křehkých dílů (např. spínače).

Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba.

Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvedené v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno.

Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání a neodborné manipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem.

Postup v případě uplatňování zá- ruky

Pro zajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následujících pokynů:

- Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a číslo výrobku (IAN 373339_2104).

- Číslo výrobku je uvedeno na typovém štítku.

- Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.

- Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o koupi (pokladní stvrzenky) a po uvedení, v čem závada spočívá a kdy k ní došlo, přeposlat bez platby poštovného na vám sdělenou adresu příslušného servisu. Aby bylo zabráněno problémům s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj zašlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal.

Opravna

Opravy, které nespadají do záruky, můžete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme předběžný odhad nákladů.

Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabalené a odeslány vyplaceně.

Pozor: Prosím, přístroj zašlete našemu autorizovanému servisu vyčištěný a s upozorněním na závadu.

Nepřijmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky.

Likvidaci vašich poškozených zaslaných přístrojů provedeme bezplatně.

Service-Center

CZ Servis Česko

Tel.: [phone]

E-Mail: [e-mail]

IAN 373339_2104

Dovozce

Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko.

Všeobecnýpopis......105

Rozsah dodávky....105

Popis funkcie....105

Prehl'ad 105

Technické údaje......105

Bezpečnostnépokyny ......106

Symboly na prístroji ...... 106

Symboly v návode 107

Všeobecné bezpečnostné pokyny .107

Zvyškové riziká 111

Montáž 112

Montáž rukoväte 112

Obsluha....112

Zavesenie/odobratie k ..... 112

Všeobecné čistiace prác a údržba 1 14

Výmena noža 114

Skladovanie....115

Preprava 115

Likvidácia/ochrana životného

prostredia....115

Riešenie problémov......116

Servisná oprava ......118

Funkciu ovládacích častí nájdete v nasledujúcom popise.

Prehl'ad

1 rukoväť

22 Spodné držadlo na záchytnom koši

23 Rastrovanie

Technické údaje

Elektrická

kosačka na trávu.....PRM 1800 A2

Príkon motora 1800 W

Elektrické napätie......230 V\~, 50 Hz

Otáčky pri chode naprázdno....3250 min ^1

Šírka noža ...... asi 440 mm

Výška kosenia.... 20 - 70 mm

Trieda ochrany....□ II

Druh krytia IPX4

Hmotnost'....17 kg

Objem košíka na trávu.....ca. 55 l

Hladina akust. tlaku

(L_pA) 75,5 dB(A); K_pA = 1,8 dB

Hladina akustického výkonu

meraná (LWA) ...94,5 dB(A); KWA = 1,8 dB

zaručená 96 dB(A)

SK

Pozorne si prečítajte návod na obsluhu.

Noste ochranu očí a sluchu.

Nebezpečenstvo v dôsledku poškodeného elektrického kábla. Elektrický kábel udržiavajte mimo dosahu prístroja a rezacieho noža!

Stupnica výšky

mer strihu

Všeobecné bezpečnostné pokyny

Pracujte len pri dennom svetle alebo dobrom osvetlení. Hrozí nebezpečenstvo úrazu!

Pracujte s rozvahou.

- Motor nespúšťajte, ked' stojíte pred vyhadzovacím kanálom.

Pozor, nebezpečenstvo! Dobeh noža. Hrozí nebezpe- čenstvo zranenia.

Údržba a skladovanie:

Elektrická bezpečnost:

ciou, aby sa zabránilo ohrozeniu.

1. Upevnite oblúkové držadlo (1) pomocou priložených skrutiek zámku (16) a dvoch krídlových matíc s podložkou (2a) na spodnom držadle (3).

Všeobecné čistiace prác a údržba

Pol. Pol. Označenie Č. Artiklu Návod na Nákresy obsluhu explózií

A	4	53	košík na zachytávanie trávy	91105232
I	19	11	pridržte	nôž
			(Identifikace výrobce: GL01BX.00.06 SKB)		13700303

Záruka

Akkozníkámci našej záruky chyba pokryje, zóhdkžíte späř opraveakýalebo nový prístroj. S opravou alebo výmenou produktu sa nezaříndánová zárúčkovádoba. u výrobcu pro-

Záručná dábača nárok na odstrá- nénieovady zárukou

- Číslo artiklu nájdete na typovom štítku, na rytine

Překlad originálního prohlášení o shodě CE
Potvrzujeme tímto, že konstrukceElektrická sekačka na trávukonstrukční řady PRM 1800 A2Pořadové číslo000001 -120000odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění:
2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC2011/65/EU* & (EU) 2015/863
Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní normy a ustanovení:
EN 60335-1:2012/A2:2019 • EN 60335-2-77:2010 • EN 62233:2008EN 55014-1:2017/A11:2020 • EN 55014-2:2015EN IEC 61000-3-2:2019 • EN 61000-3-11:2000EN IEC 63000:2018
Navíc se v souhlase se směrnicí pro emisi hluku 2000/14/EC potvrzuje:Úroveň akustického výkonuzaručená: 96 dB(A)měřená: 94,5 dB(A)Použitý postup konformitního ohodnocení dle dodatku VI / 2000/14/ECMísto hlášení: TÜV SÜD Industrie Service GmbH,Westendstrasse 199, 80686 München, Germany (NB 0036)
Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany15.09.2021	Christian FrankOsoba zplnomocněná k sestavení dokumentace

* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.

SK	Preklad originálneho prehlásenia o zhode CE
Týmto potvrdzujeme, žeElektrická kosačka na trávukonštrukčného radu PRM 1800 A2Poradové číslo000001 -120000zodpovedá nasledujúcim príslušným smerniciam EÚ v ich práve platnom znení:
2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC2011/65/EU* & (EU) 2015/863
Aby bola zaručená zhoda, boli použité nasledovné harmonizované normy ako i národné normy a predpisy:
EN 60335-1:2012/A2:2019 • EN 60335-2-77:2010 • EN 62233:2008EN 55014-1:2017/A11:2020 • EN 55014-2:2015EN IEC 61000-3-2:2019 • EN 61000-3-11:2000EN IEC 63000:2018
Okrem toho sa v súlade so smernicou o emisiách hluku 2000/14/EC potvrdzuje:Zaručená hladina akustického výkonu: 96 dB(A)nameraná hladina akustického výkonu: 94,5 dB(A)Použitý postup hodnotenia zhody v súlade s dodatkom VI / 2000/14/ECCertifi kačný orgán: TÜV SÜD Industrie Service GmbH,Westendstrasse 199, 80686 München, Germany (NB 0036)
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany15.09.2021
