INSTRUKCJA OBSŁUGI YOUseries Drill BOSCH

0 − 300 – 2.a velocidad min

soketi kapağının (8) çalışma sırasında kapalı olduğundan emin olun. Böylece toz girmesini önlersiniz. İşletme türünün ayarlanması İstenen çalışma modu, çalışma modu seçme şalteri (3) ile ayarlanabilir. Bunun için şalteri ilgili çalışma modu sembolüne getirin. Sembol Çalışma modu Vidalama = Sağa hareket + 1. vites Delme = Sağa hareket + 2. vites R = Sola hareket + 1. vites Açma/kapama Elektrikli el aletini çalıştırmak için açma/kapama şalterine (4) basın ve şalteri basılı tutun. Elektrikli el aletini kapatmak, için açma/kapama şalterini (4) bırakın. Bakım ve servis Bakım ve temizlik u Elektrikli el aletinde bir çalışma yapmadan önce (örneğin bakım, uç değiştirme vb.), aleti taşırken ve saklarken her defasında aküyü elektrikli el aletinden çıkarın.Aletin açma/kapama şalterine yanlışlıkla basıldığında yaralanmalar ortaya çıkabilir. 1 609 92A 4G8 | (05.12.2018) Bosch Power ToolsTürkçe | 173 u İyi ve güvenli çalışabilmek için elektrikli el aletini ve havalandırma aralıklarını temiz tutun. Müşteri servisi ve uygulama danışmanlığı Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlandırır. Demonte görünüşleri ve yedek parçalara ait bilgileri şu sayfada da bulabilirsiniz: www.bosch-pt.com Bosch uygulama danışma ekibi ürünlerimiz ve aksesuarları hakkındaki sorularınızda sizlere memnuniyetle yardımcı olur. Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli ürün kodunu mutlaka belirtin. Sadece Türkiye için geçerlidir: Bosch genel olarak yedek parçaları 7 yıl hazır tutar. Türkçe Bosch Sanayi ve Ticaret A.Ş. Elektrikli El Aletleri Aydınevler Mah. İnönü Cad. No: 20 Küçükyalı Ofis Park A Blok 34854 Maltepe-İstanbul Tel.: 444 80 10 Fax: +90 216 432 00 82 E-mail: iletisim@bosch.com.tr www.bosch.com.tr Bulsan Elektrik İstanbul Cad. Devrez Sok. İstanbul Çarşısı No: 48/29 İskitler Ankara Tel.: +90 312 3415142 Tel.: +90 312 3410302 Fax: +90 312 3410203 E-mail: bulsanbobinaj@gmail.com Faz Makine Bobinaj Cumhuriyet Mah. Sanayi Sitesi Motor İşleri Bölümü 663 Sk. No:18 Antalya Tel.: +90 242 3465876 Tel.: +90 242 3462885 Fax: +90 242 3341980 E-mail: info@fazmakina.com.tr Bosch Power Tools 1 609 92A 4G8 | (05.12.2018)174 | Türkçe Körfez Elektrik Karaağaç Mah. Sümerbank Cad. No:18/2 Erzincan Tel.: +90 446 2230959 Fax: +90 446 2240132 E-mail: bilgi@korfezelektrik.com.tr Değer İş Bobinaj İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey/Gaziantep Tel.: +90 342 2316432 Fax: +90 342 2305871 E-mail: degerisbobinaj@hotmail.com Tek Çözüm Bobinaj Küsget San.Sit.A Blok 11Nolu Cd.No:49/A Şehitkamil/Gaziantep Tel.: +90 342 2351507 Fax: +90 342 2351508 E-mail: cozumbobinaj2@hotmail.com Günşah Otomotiv Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü İstanbul Tel.: +90 212 8720066 Fax: +90 212 8724111 E-mail: gunsahelektrik@ttmail.com Aygem 10021 Sok. No: 11 AOSB Çiğli İzmir Tel.: +90232 3768074 Fax: +90 232 3768075 E-mail: boschservis@aygem.com.tr Sezmen Bobinaj Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir İzmir Tel.: +90 232 4571465 Tel.: +90 232 4584480 Fax: +90 232 4573719 E-mail: info@sezmenbobinaj.com.tr Ankaralı Elektrik Eski Sanayi Bölgesi 3. Cad. No: 43 Kocasinan 1 609 92A 4G8 | (05.12.2018) Bosch Power ToolsTürkçe | 175 Kayseri Tel.: +90 352 3364216 Tel.: +90 352 3206241 Fax: +90 352 3206242 E-mail: gunay@ankarali.com.tr Asal Bobinaj Eski Sanayi Sitesi Barbaros Cad. No: 24/C Samsun Tel.: +90 362 2289090 Fax: +90 362 2289090 E-mail: bpsasalbobinaj@hotmail.com Üstündağ Elektrikli Aletler Nusretiye Mah. Boyacılar Aralığı No: 9 Tekirdağ Tel.: +90 282 6512884 Fax: +90 282 6521966 E-mail: info@ustundagsogutma.com Marmara Elektrik Tersane cd. Zencefil Sok.No:6 Karaköy İstanbul Tel.: +90 212 2974320 Fax: +90 212 2507200 E-mail: info@marmarabps.com Bağrıaçıklar Oto Elektrik Motorlu Sanayi Çarşısı Doğruer Sk. No:9 Selçuklu Konya Tel.: +90 332 2354576 Tel.: +90 332 2331952 Fax: +90 332 2363492 E-mail: bagriaciklarotoelektrik@gmail.com Ermenistan, Azerbaycan, Gürcistan, Kırgızistan, Moğolistan, Tacikistan, Türkmenistan, Özbekistan TOO “Robert Bosch” Power Tools, Satış Sonrası Servis Rayimbek Cad., 169/1 050050, Almatı, Kazakistan Servis E-posta: service.pt.ka@bosch.com Resmi İnternet Sitesi: www.bosch.com, www.bosch-pt.com Bosch Power Tools 1 609 92A 4G8 | (05.12.2018)176 | Türkçe Nakliye Alet içindeki lityum iyon (Li-Ionen) aküler tehlikeli madde taşıma yönetmeliği hükümlerine tabidir. Aküler başka bir yükümlülük olmaksızın kullanıcı tarafından caddeler üzerinde taşınabilir. Üçüncü kişiler eliyle yollanma durumunda (örneğin hava yolu ile veya nakliye şirketleri ile) paketleme ve etiketlemeye ilişkin özel hükümlere uyulmalıdır. Gönderi paketlenirken bir tehlikeli madde uzmanından yardım alınmalıdır. Aküleri sadece ve ancak gövdelerinde hasar yoksa gönderin. Açık kontakları kapatın ve aküyü ambalaj içinde hareket etmeyecek biçimde paketleyin. Lütfen olası ek ulusal yönetmelik hükümlerine de uyun. Tasfiye Elektrikli el aletleri, aküler, aksesuar ve ambalaj malzemesi çevre dostu tasfiye amacıyla bir geri dönüşüm merkezine yollanmalıdır. Elektrikli el aletlerini ve aküleri/bataryaları evsel çöplerin içine atmayın! Sadece AB ülkeleri için: 2012/19/EU yönetmeliği uyarınca kullanım ömrünü tamamlamış elektrikli el aletleri ve 2006/66/EC yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/ bataryalar ayrı ayrı toplanmak ve çevre dostu tasfiye için bir geri dönüşüm merkezine yollanmak zorundadır. Aküler/bataryalar: Lityum iyon: Lütfen nakliye bölümündeki talimata uyun (Bakınız „Nakliye“, Sayfa176). 1 609 92A 4G8 | (05.12.2018) Bosch Power ToolsPolski | 177 Polski Ogólne wskazówki bezpieczeństwa dotyczące pracy z elektronarzędziami OSTRZEŻENIE Należy zapoznać się ze wszystkimi ostrzeżeniami i wskazów- kami dotyczącymi bezpieczeństwa użytkowania oraz ilustra- cjami i danymi technicznymi, dostarczonymi wraz z niniejszym elektronarzędziem. Nieprzestrzeganie poniższych wskazówek może stać się przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała. Należy zachować wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego za- stosowania. Pojęcie "elektronarzędzie" odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bezprzewodu zasilającego). Bezpieczeństwo w miejscu pracy u Miejsce pracy należy utrzymywać w czystości i zapewnić dobre oświetlenie. Nie- porządek i brak właściwego oświetlenia sprzyjają wypadkom. u Elektronarzędzi nie należy używać w środowiskach zagrożonym wybuchem, np. w pobliżu łatwopalnych cieczy, gazów lub pyłów. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon pyłów lub oparów. u Podczas użytkowania urządzenia należy zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Czynniki rozpraszające mogą spowodować utratę panowania nad elektronarzędziem. Bezpieczeństwo elektryczne u Wtyczki elektronarzędzi muszą pasować do gniazd. Nie wolno w żadnej sytuacji i w żaden sposób modyfikować wtyczek. Podczas pracy elektronarzędziami z uziemieniem ochronnym nie wolno stosować żadnych wtyków adaptacyjnych. Oryginalne wtyczki i pasujące do nich gniazda sieciowe zmniejszają ryzyko porażenia prądem. Bosch Power Tools 1 609 92A 4G8 | (05.12.2018)178 | Polski u Należy unikać kontaktu z uziemionymi elementami lub zwartymi z masą, takimi jak rury, grzejniki, kuchenki ilodówki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym. u Elektronarzędzi nie wolno narażać na kontakt z deszczem ani wilgocią. Przedo- stanie się wody do wnętrza obudowy zwiększa ryzyko porażenia prądem elektrycz- nym. u Nie używać przewodu zasilającego do innych celów. Nie wolno używać przewodu do przenoszenia ani przesuwania elektronarzędzia; nie wolno też wyjmować wty- czki z gniazda, pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać zdala od oleju, ostrych krawędzi i ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem elektrycznym. u Używając elektronarzędzia na świeżym powietrzu, należy upewnić się, że prze- dłużacz jest przeznaczony do pracy na zewnątrz. Użycie przedłużacza przeznaczo- nego do pracy na zewnątrz zmniejsza ryzyko porażenia prądem elektrycznym. u Jeżeli nie ma innej możliwości, niż użycie elektronarzędzia w wilgotnym otocze- niu, należy podłączyć je do źródła zasilania wyposażonego w wyłącznik ochronny różnicowoprądowy. Zastosowanie wyłącznika ochronnego różnicowoprądowego zmniejsza ryzyko porażenia prądem elektrycznym. Bezpieczeństwo osób u Podczas pracy z elektronarzędziem należy zachować czujność, każdą czynność wykonywać ostrożnie i z rozwagą. Nie przystępować do pracy elektronarzę- dziem w stanie zmęczenia lub będąc pod wpływem narkotyków, alkoholu lub le- ków. Chwila nieuwagi podczas pracy może grozić bardzo poważnymi obrażeniami cia- ła. u Stosować środki ochrony osobistej. Należy zawsze nosić okulary ochronne. Środki ochrony osobistej, np. maska przeciwpyłowa, antypoślizgowe obuwie, kask ochronny czy ochraniacze na uszy, w określonych warunkach pracy obniżają ryzyko obrażeń ciała. u Należy unikać niezamierzonego uruchomienia narzędzia. Przed podłączeniem elektronarzędzia do źródła zasilania i/lub podłączeniem akumulatora, podniesie- niem albo transportem urządzenia, należy upewnić się, że włącznik elektronarzę- dzia znajduje się w pozycji wyłączonej. Przenoszenie elektronarzędzia z palcem opartym na włączniku/wyłączniku lub włożenie do gniazda sieciowego wtyczki włą- czonego narzędzia, może stać się przyczyną wypadków. 1 609 92A 4G8 | (05.12.2018) Bosch Power ToolsPolski | 179 u Przed włączeniem elektronarzędzia należy usunąć wszystkie narzędzia nastaw- cze i klucze maszynowe. Narzędzia lub klucze, pozostawione wruchomych czę- ściach urządzenia, mogą spowodować obrażenia ciała. u Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. Dzięki temu można będzie łatwiej zapanować nad elektronarzędziem w nieprzewidzianych sytuacjach. u Należy nosić odpowiednią odzież. Nie należy nosić luźnej odzieży ani biżuterii. Włosy i odzież należy trzymać z dala od ruchomych części. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części. u Jeżeli producent przewidział możliwość podłączenia odkurzacza lub systemu od- sysania pyłu, należy upewnić się, że są one podłączone i są prawidłowo stosowa- ne. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie zdrowia pyłami. u Nie wolno dopuścić, aby rutyna, nabyta w wyniku częstej pracy elektronarzę- dziem, zastąpiła ścisłe przestrzeganie zasad bezpieczeństwa. Brak ostrożności i rozwagi podczas obsługi elektronarzędzia może w ułamku spowodować ciężkie obra- żenia. Obsługa i konserwacja elektronarzędzi u Nie należy przeciążać elektronarzędzia. Należy dobrać odpowiednie elektrona- rzędzie do wykonywanej czynności. Odpowiednio dobrane elektronarzędzie wyko- na pracę lepiej i bezpieczniej, z prędkością, do jakiej jest przystosowane. u Nie należy używać elektronarzędzia z uszkodzonym włącznikiem/wyłącznikiem. Elektronarzędzie, którym nie można sterować za pomocą włącznika/wyłącznika, stwa- rza zagrożenie i musi zostać naprawione. u Przed rozpoczęciem jakichkolwiek prac nastawczych, przed wymianą osprzętu lub przed odłożeniem elektronarzędzia należy wyjąć wtyczkę z gniazda sieciowe- go i/lub usunąć akumulator. Ten środek ostrożności ogranicza ryzyko niezamierzo- nego uruchomienia elektronarzędzia. u Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzia osobom, które nie są z nim obeznane lub nie zapoznały się z niniejszą instrukcją. Elektronarzędzia w rękach nieprze- szkolonego użytkownika są niebezpieczne. u Elektronarzędzia i osprzęt należy utrzymywać w nienagannym stanie technicz- nym. Należy kontrolować, czy ruchome części urządzenia prawidłowo funkcjo- nują i nie są zablokowane, czy nie doszło do uszkodzenia niektórych części oraz czy nie występują inne okoliczności, które mogą mieć wpływ na prawidłowe dzia- łanie elektronarzędzia. Uszkodzone części należy naprawić przed użyciem elek- Bosch Power Tools 1 609 92A 4G8 | (05.12.2018)180 | Polski tronarzędzia. Wiele wypadków spowodowanych jest niewłaściwą konserwacją elek- tronarzędzi. u Należy stale dbać o czystość narzędzi skrawających i regularnie je ostrzyć. Sta- rannie konserwowane, ostre narzędzia skrawające rzadziej się blokują i są łatwiejsze w obsłudze. u Elektronarzędzi, osprzętu, narzędzi roboczych itp. należy używać zgodnie z ich instrukcjami oraz uwzględniać warunki i rodzaj wykonywanej pracy. Wykorzysty- wanie elektronarzędzi do celów niezgodnych z ich przeznaczeniem jest niebezpiecz- ne. u Uchwyty i powierzchnie chwytowe powinny być zawsze suche, czyste i niezabru- dzone olejem ani smarem. Śliskie uchwyty i powierzchnie chwytowe nie pozwalają na bezpieczne trzymanie narzędzia i kontrolę nad nim w nieoczekiwanych sytuacjach. Obsługa i konserwacja elektronarzędzi akumulatorowych u Akumulatory należy ładować tylko w ładowarkach o parametrach określonych przez producenta. W przypadku użycia ładowarki, przystosowanej do ładowania określonego rodzaju akumulatorów, w sposób niezgodny z przeznaczeniem, istnieje niebezpieczeństwo pożaru. u Elektronarzędzi należy używać wyłącznie z przeznaczonymi do nich akumulato- rami. Użycie innych akumulatorów może stwarzać ryzyko odniesienia obrażeń ciała i zagrożenie pożarem. u Nieużywany akumulator należy przechowywać z dala od metalowych elementów, takich jak spinacze, monety, klucze, gwoździe, śruby lub inne małe przedmioty metalowe, które mogłyby spowodować zwarcie biegunów akumulatora. Zwarcie biegunów akumulatora może skutkować oparzeniem lub wybuchem pożaru. u Przechowywanie lub użytkowanie akumulatora w nieodpowiednich warunkach może spowodować wyciek elektrolitu. Należy unikać kontaktu z elektrolitem, a w razie przypadkowego kontaktu, przepłukać skórę wodą. W przypadku dosta- nia się elektrolitu do oczu, należy dodatkowo zasięgnąć porady lekarza. Elektrolit wyciekający z akumulatora może spowodować podrażnienie skóry lub oparzenia. u Nie wolno używać uszkodzonych ani modyfikowanych akumulatorów i elektrona- rzędzi. Uszkodzone lub zmodyfikowane akumulatory mogą zachowywać się w sposób nieprzewidywalny, powodując niebezpieczne dla zdrowia skutki (zapłon, eksplozja, obrażenia ciała). u Akumulator należy trzymać z dala od ognia oraz chronić przed ekstremalnymi temperaturami. Wskutek działania ognia lub temperatury przekraczającej 130°C akumulator może eksplodować. 1 609 92A 4G8 | (05.12.2018) Bosch Power ToolsPolski | 181 u Należy stosować się do wszystkich wskazówek dotyczących ładowania. Nie wol- no ładować akumulatora lub elektronarzędzia w temperaturze znajdującej się poza zakresem sprecyzowanym w niniejszej instrukcji. Niezgodne z instrukcją ła- dowanie lub ładowanie w temperaturze niemieszczącej się w zalecanym zakresie mo- że spowodować uszkodzenie akumulatora oraz zwiększa ryzyko pożaru. Serwis u Prace serwisowe przy elektronarzędziu mogą być wykonywane wyłącznie przez wykwalifikowany personel i przy użyciu oryginalnych części zamiennych. W ten sposób zagwarantowana jest bezpieczna eksploatacja elektronarzędzia. u Nie wolno w żadnym wypadku naprawiać uszkodzonego akumulatora. Naprawy akumulatora można dokonywać wyłącznie u producenta lub w autoryzowanym punk- cie serwisowym. Wskazówki dotyczące bezpieczeństwa pracy z wkrętarkami Zalecenia dotyczące bezpieczeństwa podczas wykonywania wszystkich prac u Podczas wykonywania prac, przy których narzędzie skrawające lub elementy mocujące mogłyby natrafić na ukryte przewody elektryczne, elektronarzędzie należy trzymać wyłącznie za izolowane powierzchnie. Kontakt z przewodem elek- trycznym pod napięciem może spowodować przekazanie napięcia na nieizolowane części metalowe elektronarzędzia, grożąc porażeniem prądem elektrycznym. Zalecenia dotyczące stosowania długich wierteł u Nigdy nie wolno pracować z prędkością większą niż maksymalna prędkość dla danego wiertła. Przy wyższych prędkościach wiertło obracające się swobodnie, bez kontaktu z materiałem, ma tendencje do wyginania się, co może skutkować obrażenia- mi ciała. u Zawsze należy rozpoczynać wiercenie przy niskiej prędkości. Końcówka wiertła musi mieć kontakt z powierzchnią materiału. Przy wyższych prędkościach wiertło obracające się swobodnie, bez kontaktu z materiałem, ma tendencje do wyginania się, co może skutkować obrażeniami ciała. u Nacisk należy wywierać wyłącznie w jednej linii z pracującym narzędziem robo- czym. Nie należy wywierać nadmiernego nacisku.Wskutek zbyt dużej siły nacisku Bosch Power Tools 1 609 92A 4G8 | (05.12.2018)182 | Polski wiertła mogą się wyginać, co może prowadzić do ich złamania lub utraty kontroli nad narzędziem, i w efekcie spowodować obrażenia ciała. Dodatkowe wskazówki dotyczące bezpieczeństwa u Należy zabezpieczyć obrabiany przedmiot. Zamocowanie obrabianego przedmiotu wurządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku. u Przed odłożeniem elektronarzędzia należy poczekać, aż znajdzie się ono w bez- ruchu. Narzędzie robocze może się zablokować idoprowadzić do utraty kontroli nad elektronarzędziem. u W razie zablokowania się narzędzia roboczego należy natychmiast wyłączyć elektronarzędzie. Należy być przygotowanym na wysokie momenty reakcji, któ- re powodują odrzut. Narzędzie robocze może się zablokować w przypadku przecią- żenia elektronarzędzia lub skrzywienia jego pozycji w obrabianym elemencie. u Należy używać odpowiednich detektorów w celu zlokalizowania instalacji lub zwrócić się o pomoc do lokalnego dostawcy usługi. Kontakt z przewodami znajdu- jącymi się pod napięciem może doprowadzić do powstania pożaru lub porażenia ele- ktrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Prze- bicie przewodu wodociągowego powoduje szkody rzeczowe. u Elektronarzędzie należy mocno trzymać. Podczas dokręcania i odkręcania wkrętów i śrub mogą okresowo wystąpić wysokie momenty reakcji. u W razie uszkodzenia akumulatora lub stosowania go niezgodnie z przeznacze- niem może dojść do wystąpienia oparów. Akumulator może się zapalić lub wy- buchnąć. Należy zadbać o dopływ świeżego powietrza, a w przypadku wystąpienia dolegliwości skontaktować się z lekarzem. Opary mogą podrażnić drogi oddechowe. u Nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia. u Ostre przedmioty, takie jak gwoździe lub śrubokręt, a także działanie sił ze- wnętrznych mogą spowodować uszkodzenie akumulatora. Może wówczas dojść do zwarcia wewnętrznego akumulatora i do jego przepalenia, eksplozji lub przegrza- nia. u Akumulator należy stosować wyłącznie w urządzeniach producenta. Tylko w ten sposób można ochronić akumulator przed niebezpiecznym dla niego przeciążeniem. Akumulator należy chronić przed wysokimi temperaturami, np. przed stałym nasłonecznieniem, przed ogniem, wodą i wilgocią. Istnieje zagrożenie wybuchem. 1 609 92A 4G8 | (05.12.2018) Bosch Power ToolsPolski | 183 Opis urządzenia i jego zastosowania Należy przeczytać wszystkie wskazówki dotyczące bezpieczeń- stwa i zalecenia. Nieprzestrzeganie wskazówek dotyczących bezpie- czeństwa izaleceń może doprowadzić do porażenia prądem elek- trycznym, pożaru i/lub poważnych obrażeń ciała. Proszę zwrócić uwagę na rysunki zamieszczone na początku instrukcji obsługi. Użycie zgodne z przeznaczeniem Elektronarzędzie przewidziane jest do wkręcania i wykręcania wkrętów oraz do wiercenia w drewnie, metalu i tworzywach sztucznych. Przedstawione graficznie komponenty (1) Uchwyt narzędziowy (2) Szybkozaciskowy uchwyt wiertarski (3) Przełącznik trybów pracy (4) Włącznik/wyłącznik (5) Akumulator

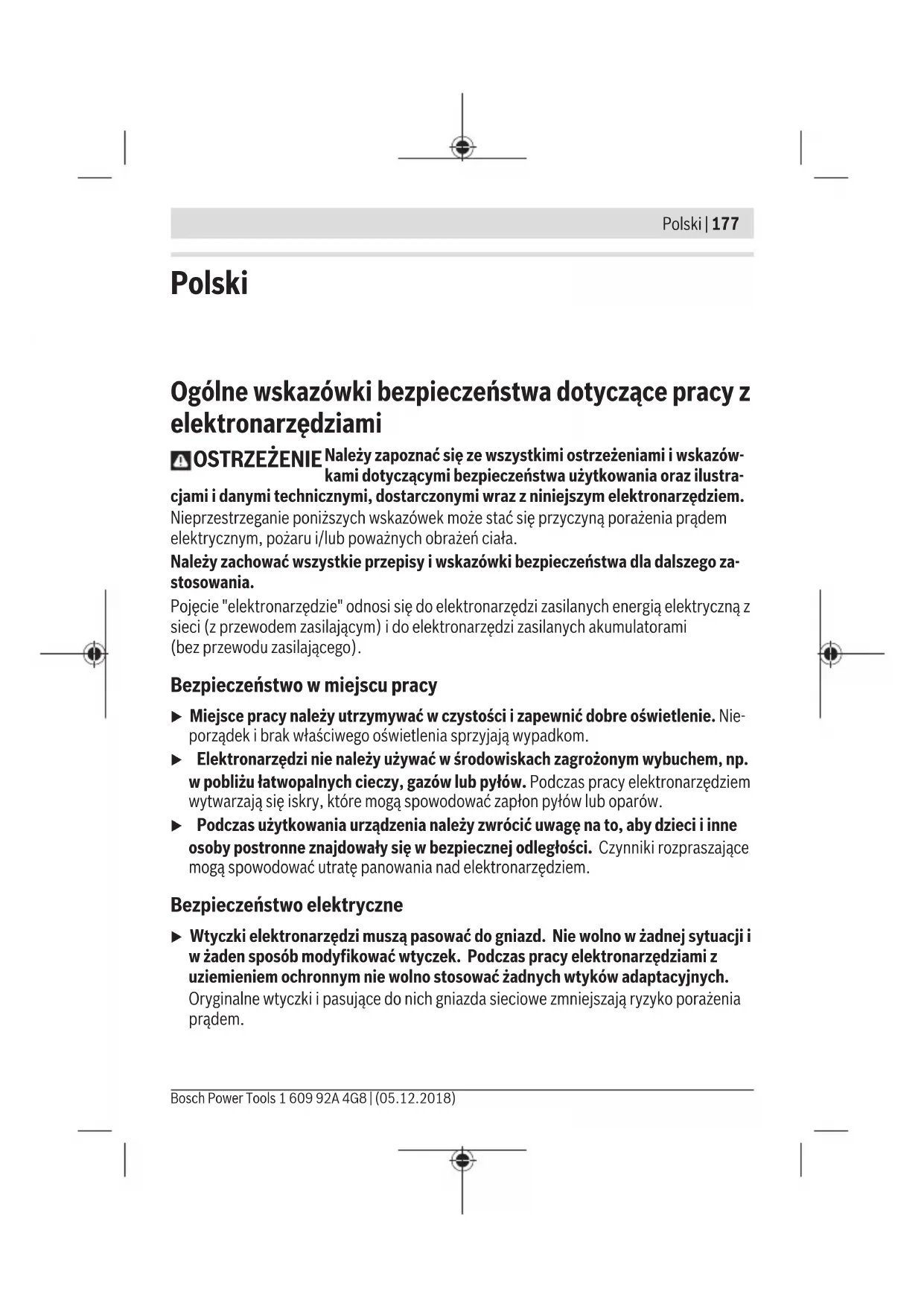

(6) Wskaźnik stanu naładowania akumulatora

(8) Osłona gniazda USB Type-C

(9) Rękojeść (powierzchnia izolowana) (10) Ładowarka

(w zależności od kraju) (11) Kabel USB

(13) Przycisk odblokowujący akumulator

(15) Końcówka wkręcająca

(16) Uniwersalny uchwyt do końcówek wkręcających

(17) Wiertło z chwytem sześciokątnym

Osprzęt ukazany na rysunkach lub opisany w instrukcji użytkowania nie wchodzi w stan- dardowy zakres dostawy. Kompletny asortyment wyposażenia dodatkowego można zna- leźć w naszym katalogu osprzętu. B) USB Type-C

są znakami towarowymi USB Implementers Forum. Bosch Power Tools 1 609 92A 4G8 | (05.12.2018)184 | Polski Dane techniczne Wiertarko-wkrętarka akumulatorowa Drill Numer katalogowy 3 603 JC5 0.. Napięcie znamionowe V 3,6 Prędkość obrotowa bez obciążenia – 1. bieg min

0−1000 Maks. moment obrotowy wkręcania mięk- kiego wg ISO5393 Nm 9,2 Maks. Ø wiercenia (1./2. bieg) – Metal mm 6 – Twarde/miękkie drewno mm 8/10 Maks. Ø wkrętów – Miękkie drewno mm 5 Zakres mocowania uchwytu wiertarskiego mm 1−10 Waga zgodnie z EPTA-Procedure 01:2014 kg 0,60 Dopuszczalna temperatura otoczenia – podczas ładowania °C +10... +35 – podczas pracy

i podczas przechowy- wania °C -10... +50 Zalecane akumulatory 1 607 A35 08. Zalecana ładowarka 1 600 A01 6A. A) ograniczona wydajność w przypadku temperatur <0°C Informacje o emisji hałasu i drgań Wartości pomiarowe emisji hałasu zostały określone zgodnie z EN 62841-2-1. Określony wg skali A typowy poziom ciśnienia akustycznego emitowanego przez elektro- narzędzie nie przekracza 70 dB(A). Niepewność pomiaru K = 3 dB. Poziom hałasu pod- czas pracy może przekroczyć 80dB(A). Stosować środki ochrony słuchu! 1 609 92A 4G8 | (05.12.2018) Bosch Power ToolsPolski | 185 Wartości łączne drgań a

(suma wektorowa z trzech kierunków) i niepewność pomiaru K oznaczone zgodnie z EN 62841-2-1 Wiercenie w metalu: a

Podany w niniejszej instrukcji poziom drgań i poziom emisji hałasu zostały zmierzone zgodnie ze znormalizowaną procedurą pomiarową i mogą zostać użyte do porównywania elektronarzędzi. Można ich także użyć do wstępnej oceny poziomu drgań i poziomu emi- sji hałasu. Podany poziom drgań i poziom emisji hałasu jest reprezentatywny dla podstawowych za- stosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie właściwie konserwowane, poziom drgań i poziom emisji hałasu mogą różnić się od podanych wartości. Podane po- wyżej przyczyny mogą spowodować podwyższenie poziomu drgań i poziomu emisji hała- su w czasie pracy. Aby dokładnie ocenić poziom drgań i poziom emisji hałasu, należy wziąć pod uwagę tak- że okresy, gdy urządzenie jest wyłączone lub gdy jest ono wprawdzie włączone, ale nie jest używane do pracy. Podane powyżej przyczyny mogą spowodować obniżenie pozio- mu drgań i poziomu emisji hałasu w czasie pracy. Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę osoby obsługującej przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zapewnienie odpowiedniej temperatury, aby nie dopuścić do wyzię- bienia rąk, właściwa organizacja czynności wykonywanych podczas pracy. Montaż u Przed przystąpieniem do konserwacji lub czyszczenia elektronarzędzia, do zmia- ny jego nastaw, przed wymianą osprzętu, a także przed magazynowaniem elek- tronarzędzia, należy wyjąć z niego akumulator. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się elektronarzędzia. Ładowanie akumulatora (zob. rys. C) u Należy stosować wyłącznie ładowarkę wyszczególnioną w danych technicznych. Tylko ta ładowarka jest odpowiednia do akumulatora litowo-jonowego stosowanego w Państwa elektronarzędziu. Wskazówka: W momencie dostawy akumulator jest naładowany częściowo. Aby zagwa- rantować pełną wydajność akumulatora, należy przed pierwszym użyciem całkowicie na- ładować akumulator za pomocą ładowarki. Bosch Power Tools 1 609 92A 4G8 | (05.12.2018)186 | Polski Akumulator litowo-jonowy można doładować w dowolnej chwili, nie powodując tym skró- cenia jego żywotności. Przerwanie procesu ładowania nie niesie za sobą ryzyka uszko- dzenia ogniw akumulatora. Dzięki systemowi elektronicznej ochrony ogniw ECP (Electronic Cell Protection) akumu- lator litowo-jonowy jest zabezpieczony przed głębokim rozładowaniem. W przypadku rozładowania akumulatora układ ochronny odłącza urządzenie: narzędzie robocze prze- staje się poruszać. u Po automatycznym wyłączeniu elektronarzędzia nie naciskać ponownie włączni- ka/wyłącznika. Można w ten sposób uszkodzić akumulator. Akumulator wyposażony jest w system kontroli temperatury NTC, który dopuszcza łado- wanie wyłącznie w zakresie temperatur pomiędzy 10°C a 35°C. Dzięki temu osiąga się wyższą żywotność akumulatora. Akumulator (5) można ładować osobno lub w elektronarzędziu. – Otworzyć osłonę (8). – Podłączyć akumulator (5) za pomocą kabla USB (11) do ładowarki (10). – Podłączyć ładowarkę (10) do gniazda sieciowego. Rozpocznie się proces ładowania. Wskaźnik naładowania akumulatora (6) pokazuje stopień naładowania akumulatora. Podczas ładowania elektronarzędzie jest nieaktywne i nie można go używać. W przypadku dłuższych przerw w użytkowaniu należy odłączyć ładowarkę (10) od sieci. Wkładanie iwyjmowanie akumulatora (zob. rys. A) u Przy wkładaniu akumulatora nie należy stosować siły. Akumulator jest w taki spo- sób skonstruowany, że jego włożenie do elektronarzędzia możliwe jest tylko wówczas, gdy znajduje się on we właściwej pozycji. – Akumulator należy wsunąć (5) do oporu do wnęki (12). – Aby wyjąć akumulator (5), należy nacisnąć przyciski odblokowujące(13) na akumula- torze i pociągnąć go, wyjmując z wnęki akumulatora(12). Przestrzegać wskazówek dotyczących utylizacji odpadów. Wskaźnik naładowania akumulatora Wskaźnik stanu naładowania akumulatora (6) jest aktywowany automatycznie przy poru- szeniu akumulatora (5). Wskaźnik stanu naładowania akumulatora (6) gaśnie po kilku se- kundach bezruchu akumulatora (5). Podczas pracy elektronarzędziem wskaźnik stanu naładowania akumulatora (6) jest wyłączony. 1 609 92A 4G8 | (05.12.2018) Bosch Power ToolsPolski | 187 Stan naładowa- nia Akumulator osobno lub w elektronarzędziu (przy ruchu) Ładowanie (akumulator z podłączoną łado- warką) 100% zielony (światło ciągłe) zielony (światło ciągłe) 100% − 50% zielony (światło ciągłe) zielony (miganie) 50% − 20% żółty (światło ciągłe) zielony (miganie) 20% − 5% czerwony (światło ciągłe) zielony (miganie) 5% − 0% czerwony (miganie) zielony (miganie) Wskazówka: Po dłuższym okresie przechowywania lub nieużywania akumulatora (5) może się zdarzyć, że wskaźnik stanu naładowania akumulatora (6) nie zostanie aktywo- wany. Chroni to akumulator (5) przed głębokim rozładowaniem. Po naładowaniu akumu- latora (5) wskaźnik zostanie aktywowany ponownie. W tym wypadku czas ładowania przedłuża się. Wskaźnik stanu naładowania akumulatora (6) gaśnie po minutach od całkowitego nała- dowania akumulatora (5). Wskazówka: Jeżeli wskaźnik stanu naładowania akumulatora (6) miga na biało, tempe- ratura znajduje się poza dopuszczalnym zakresem temperatury otoczenia. Proces łado- wania rozpocznie się automatycznie osiągnięciu dopuszczalnego zakresu temperatur. Podczas ładowania wskaźnik stanu naładowania akumulatora (6) miga na zielono. Wymiana narzędzi roboczych (zob. rys. B) Otworzyć szybkozaciskowy uchwyt wiertarski (2), obracając nim w kierunku ➋, aż możli- we będzie osadzenie narzędzia roboczego. Włożyć narzędzie robocze. Ręką mocno przekręcić tuleję szybkozaciskowego uchwytu wiertarskiego (2) w kierunku

Odsysanie pyłów/wiórów Pyły niektórych materiałów, na przykład powłok malarskich z zawartością ołowiu, niektó- rych gatunków drewna, minerałów lub niektórych rodzajów metalu, mogą stanowić za- grożenie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do płuc może wywołać reakcje alergiczne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu. Bosch Power Tools 1 609 92A 4G8 | (05.12.2018)188 | Polski Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (chromiany, impregnaty do drewna). Materiały, zawierające azbest mogą być obrabiane jedynie przez odpowiednio przeszko- lony personel. – Należy zawsze dbać o dobrą wentylację stanowiska pracy. – Zaleca się noszenie maski przeciwpyłowej z pochłaniaczem klasy P2. Należy przestrzegać aktualnie obowiązujących w danym kraju przepisów, regulujących zasady obróbki różnego rodzaju materiałów. u Należy unikać gromadzenia się pyłu na stanowisku pracy. Pyły mogą się z łatwo- ścią zapalić. Praca Uruchamianie u Należy zwrócić uwagę na to, aby podczas pracy osłona gniazda USB-Type C

0 − 300 – II greitis min

Deklaracja zgodności UE Oświadczamy z pełną odpowiedzialnością, że niniejs- ze produkty odpowiadają wszystkim wymaganiom poniżej wyszczególnionych dyrektyw i rozporządzeń, oraz że są zgodne z następującymi normami. Dokumentacja techniczna: * Wiertarko- wkrętarka akumulator owa Numer katalo- gowy
