SDM976D - Monitor SONY - Bezpłatna instrukcja obsługi

Typ produktu	Monitor LCD z płaskim ekranem
Marka	Sony
Model	SDM976D (kompatybilny z SDM-E96D)
Rozmiar ekranu	19 cali (48,3 cm)
Maksymalna rozdzielczość	1280 x 1024 pikseli
Częstotliwość pozioma	28 - 80 kHz (analogowa), 28 - 64 kHz (cyfrowa)
Częstotliwość pionowa	56 - 75 Hz (analogowa), 60 Hz (cyfrowa)
Złącza wejściowe	DVI-D (cyfrowe), HD15 (analogowe)
Pobór mocy (maks.)	44 W (w trybie pracy)
Zasilanie	100 - 240 V AC, 50/60 Hz
Wymiary (szer. x wys. x gł.)	420 x 433,1 x 193,2 mm
Waga	Około 5,5 kg
Temperatura pracy	5 °C do 35 °C
Funkcje obrazu	Regulacja automatyczna, podświetlenie, kontrast, jasność, gamma, ostrość
Oszczędzanie energii	Tryb czuwania (maks. 1 W), wyłączenie (maks. 1 W)
Normy	ENERGY STAR, TCO'03
Nachylenie	Regulacja wysokości i nachylenia
Konserwacja	Czyszczenie miękką szmatką i neutralnym detergentem
Bezpieczeństwo	Blokada Kensington, automatyczne wyłączenie w przypadku przegrzania
Dołączone akcesoria	Kabel zasilający, kabel HD15, kabel DVI-D (w zależności od modelu), płyta CD-ROM

Często zadawane pytania - SDM976D SONY

Jak zainstalować monitor Sony SDM976D?

Zamontuj podstawę, podłącz kabel wideo (HD15 lub DVI-D) do komputera, podłącz przewód zasilający, a następnie włącz monitor i komputer.

Co zrobić, jeśli na ekranie pojawi się komunikat 'BRAK SYGNAŁU WIDEO'?

Sprawdź, czy kabel wideo jest prawidłowo podłączony i czy komputer nie jest w trybie uśpienia. Naciśnij dowolny klawisz na klawiaturze lub przesuń myszkę, aby aktywować komputer.

Jak ustawić optymalną rozdzielczość?

Natywna rozdzielczość to 1280 x 1024. Ustaw komputer na tę rozdzielczość, aby uzyskać ostry obraz.

Dlaczego obraz migocze?

Dostosuj fazę i zegar w menu EKRAN. Sprawdź również częstotliwość odświeżania (zalecane 60 Hz).

Jak wyczyścić ekran LCD?

Odłącz monitor. Użyj miękkiej, suchej lub lekko wilgotnej szmatki (czysta woda). Nie używaj rozpuszczalników ani ściernych środków czyszczących.

Co oznacza komunikat 'POZA ZAKRESEM CZĘSTOTLIWOŚCI'?

Oznacza to, że sygnał wejściowy przekracza obsługiwane częstotliwości (pozioma 28-80 kHz, pionowa 56-75 Hz). Ustaw kartę graficzną w tych granicach.

Jak włączyć tryb oszczędzania energii?

Monitor automatycznie przechodzi w tryb czuwania, gdy komputer wysyła sygnał uśpienia. Wskaźnik zmienia kolor na pomarańczowy. Pobór mocy spada do maksymalnie 1 W.

Czy mogę zablokować ustawienia menu?

Tak, przejdź do BLOKADA MENU i wybierz AKTYWNA. Tylko przycisk zasilania pozostanie aktywny. Aby wyłączyć, powtórz tę samą czynność.

Jak zresetować wszystkie ustawienia?

W menu głównym wybierz RESETOWANIE, a następnie OK. Język nie jest resetowany.

Co zrobić w przypadku zniekształcenia obrazu (mory)?

Skorzystaj z funkcji automatycznej regulacji lub ręcznie dostosuj fazę i zegar w menu EKRAN, aż wzory znikną.

INSTRUKCJA OBSŁUGI SDM976D SONY

Podłącz kabel zasilania (dostarczony).

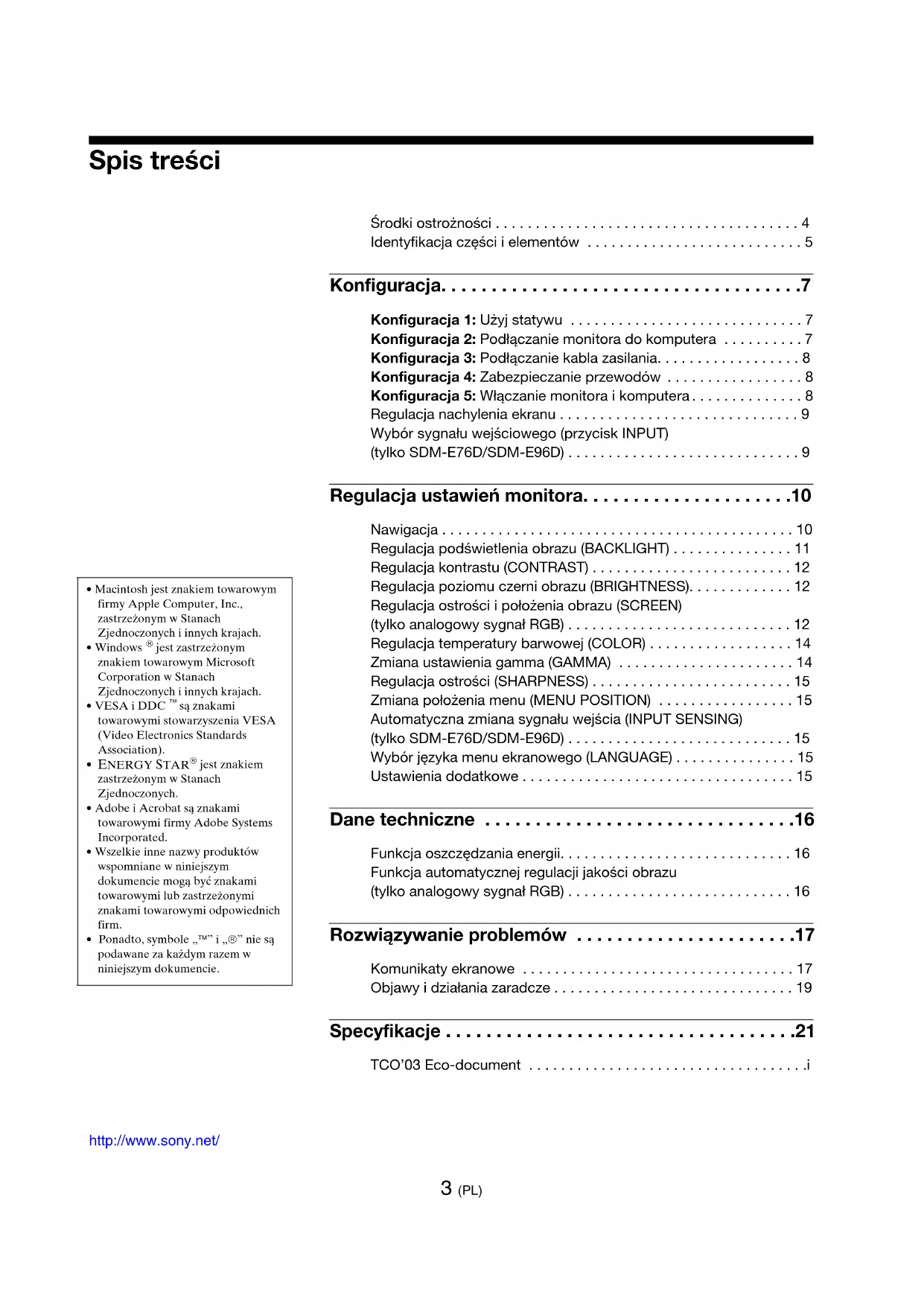

Środki ostrożności 4

Identyfikacja części i elementów 5

Konfiguracja 7

Konfiguracja 1: Użyj statywu 7

Konfiguracja 2: Podłączanie monitora do komputera 7

Konfiguracja 3: Podłączanie kabla zasilania 8

Konfiguracja 4: Zabezpieczanie przewodów 8

Konfiguracja 5: Włączanie monitora i komputera 8

Regulacja nachylenia ekranu 9

Wybór sygnału wejściowego (przycisk INPUT) (tylko SDM-E76D/SDM-E96D) 9

Regulacja ustawień monitora 10

Nawigacja 10

Regulacja podświetlenia obrazu (BACKLIGHT) 11

Regulacja kontrastu (CONTRAST) 12

Regulacja poziomu czerni obrazu (BRIGHTNESS). 12

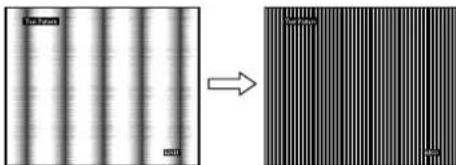

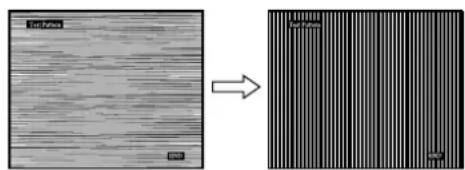

Regulacja ostrości i położenia obrazu (SCREEN) (tylko analogowy sygnał RGB) 12

Regulacja temperatury barwowej (COLOR) 14

Zmiana ustawienia gamma (GAMMA) 14

Regulacja ostrości (SHARPNESS) 15

Zmiana położenia menu (MENU POSITION) 15

Automatyczna zmiana sygnału wejścia (INPUT SENSING) (tylko SDM-E76D/SDM-E96D) 15

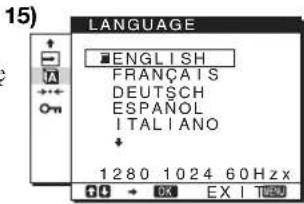

Wybór języka menu ekranowego (LANGUAGE) 15

Ustawienia dodatkowe 15

Dane techniczne 16

Funkcja oszczędzania energii. 16

Funkcja automatycznej regulacji jakości obrazu

(tylko analogowy sygnał RGB) 16

Rozwiązywanie problemów 17

Komunikaty ekranowe 17

Objawy i działania zaradcze 19

Specyfikacja 21

TCO'03 Eco-document

Macintosh jest znakiem towarowym firmy Apple Computer, Inc., zastrzeżonym w Stanach Zjednoczonych i innych krajach. Windows® jest zastrzeżonym znakiem towarowym Microsoft Corporation w Stanach Zjednoczonych i innych krajach. VESA i DDC™ są znakami towarowymi stowarzyszenia VESA (Video Electronics Standards Association). ENERGY STAR jest znakiem zastrzeżonym w Stanach Zjednoczonych. Adobe i Acrobat są znakami towarowymi firmy Adobe Systems Incorporated. Wszelkie inne nazwy produktów wspomniane w niniejszym dokumencie mogą być znakami towarowymi lub zastrzeżonymi znakami towarowymi odpowiednich firm. Ponadto, symbole „™” i „®” nie są podawane za każdym razem w niniejszym dokumencie.

Środki ostrożności

Ostrzeżenie dotyczące podłączania zasilania

• Należy korzystać z dołączonego kabla zasilania. W przypadku korzystania z innego kabla należy sprawdzić, czy nadaje się do podłączenia do lokalnej sieci energetycznej.

Przykładowe rodzaje wtyczek

od 200 do 240 V

Urządzenia należy instalować w pobliżu łatwo dostępnego gniazda sieciowego.

Umiejscowienie

Monitora nie należy umieszczać ani pozostawiać:

• w pobliżu źródła ciepła, np. grzejników czy kanałów wentylacyjnych, jak również w miejscach wystawionych na bezpośrednie działanie promieni słonecznych (narażenie urządzenia na działanie skrajnych temperatur, np. w samochodzie zaparkowanym w nasłonecznionym miejscu lub w pobliżu instalacji grzewczej, może powodować odkształcenia obudowy lub wadliwe działanie);
• w miejscach narażonych na wibracje lub wstrząsy mechaniczne; w pobliżu urządzeń wytwarzających silne pole magnetyczne, np. odbiorników telewizyjnych czy innych urządzeń gospodarstwa domowego;
• w miejscach, gdzie występuje duża ilość kurzu, zanieczyszczeń lub piasku, np. w pobliżu otwartego okna lub wyjścia z pomieszczenia na zewnątrz (w przypadku krótkotrwałego użytkowania monitora na zewnątrz należy podjąć stosowne środki ostrożności w celu przeciwdziałania gromadzeniu się kurzu i zanieczyszczeń, w przeciwnym wypadku może dojść do nieodwracalnego uszkodzenia urządzenia).

Umieść urządzenie na płaskiej powierzchni. Nie należy stawiać monitora na niestabilnej powierzchni, np. na brzegu biurka. Jeśli część urządzenia wystaje poza powierzchnię, na której stoi, grozi to upadkiem i zniszczeniem urządzenia oraz obrażeniami ciała.

Korzystanie z ekranu ciekłokrystalicznego

• Nie należy wystawiać ekranu ciekłokrystalicznego na bezpośrednie działanie promieni słonecznych, ponieważ może on ulec uszkodzeniu. Należy zwrócić uwagę na właściwe umieszczenie monitora przy oknie.
• Nie należy naciskać ani rysować ekranu ciekłokrystalicznego. Na ekranie ciekłokrystalicznym nie należy umieszczać ciężkich przedmiotów. Może to spowodować odkształcenie lub wadliwe działanie panelu.
• W przypadku użytkowania monitora w niskiej temperaturze, na ekranie może pojawić się obraz szczątkowy. Nie świadczy to o nieprawidłowym działaniu urządzenia. Po podniesieniu się temperatury ekran powraca do normalnego działania.
• Jeżeli przez dłuższy czas wyświetlany będzie nieruchomy obraz, na ekranie może pojawić się obraz szczątkowy. Obraz szczątkowy z czasem zniknie.
• Panel ciekłokrystaliczny nagrzewa się w trakcie pracy. Nie świadczy to o nieprawidłowym działaniu urządzenia.

Uwagi dotyczące monitorów ciekłokrystalicznych. Przy produkcji monitorów ciekłokrystalicznych wykorzystywana jest najnowsza technologia. Mimo to na ekranie mogą pojawić się ciemne lub jasne punkty światła (czerwone, niebieskie lub zielone), nieregularne kolorowe pasy lub rozjaśnienia. Nie świadczy to o nieprawidłowym działaniu urządzenia.

(Punkty aktywne: powyżej 99,99%)

Konserwacja

• Przed przystąpieniem do czyszczenia monitora należy bezwzględnie odłączyć kabel zasilania od gniazda sieciowego.
• Ekran ciekłokrystaliczny należy czyścić miękką szmatką. W przypadku stosowania płynu do mycia szkła nie należy używać środka antystatycznego lub podobnego, gdyż może to spowodować zarysowanie powierzchni ochronnej ekranu.
• Obudowę, panel oraz przyciski regulacji należy czyścić miękką szmatką zwilżoną łagodnym detergentem. Nie należy używać materiałów ściernych, środków szorujących ani rozpuszczalników, takich jak alkohol lub benzyna.
• Powierzchni ekranu nie należy pocierać, dotykać ani stukać w nią ostrymi przedmiotami, takimi jak długopisy czy śrubokręty. Może to spowodować zarysowanie matrycy.
• W przypadku długotrwałego kontaktu z gumą lub materiałami winylowymi oraz wystawienia monitora na działanie rozpuszczalników lotnych, np. środków owadobójczych, może dojść do pogorszenia jakości lub zniszczenia powłoki ochronnej ekranu ciekłokrystalicznego.

Transport

• Przy przenoszeniu monitora należy odłączyć wszystkie kable i obiema rękami mocno przytrzymać urządzenie. Upuszczenie monitora grozi uszkodzeniem ciała lub urządzenia.
• Przy transporcie monitora do serwisu lub do dalszej wysyłki należy korzystać z oryginalnego opakowania.

Montaż na ścianie lub uchwycie

Jeżeli zamierzasz zamontować monitor na ścianie lub uchwycie, skontaktuj się z wykwalifikowanym personelem.

Składowanie zużytego monitora

• Nie należy składować monitora razem z ogólnymi odpadkami pochodzącymi z gospodarstwa domowego.
• Kineskop fluorescencyjny monitora zawiera rtęć. Składowanie monitora musi odbywać się zgodnie z zaleceniami miejscowych władz sanitarnych.
• Urządzenie powinno być zasilane z wykorzystaniem układów zabezpieczających przewidzianych w instalacji budynku, przy czym wartość znamionowa bezpiecznika w przewodzie fazowym nie powinna przekraczać 10 A.
• Ponieważ urządzenie nie posiada wyłącznika sieciowego, rozłączającego oba przewody sieciowe, dla skutecznego odłączenia monitora od sieci należy koniecznie wyjąć wtyczkę kabla zasilania z gniazda ściennego.
• Urządzenia współpracujące z monitorem, a wymagające zasilania sieciowego muszą być zasilane z tej samej instalacji elektrycznej. Gniazdo zasilania powinno być zainstalowane zgodnie z poniższym rysunkiem.

Widok gniazda sieciowego (od strony wtyczki)

Identyfikacja części i elementów

Dodatkowe informacje znajdują się na stronach podanych w nawiasach.

Przycisk zasilania ① oraz przyciski sterowania umiejscowione są z przodu monitora u dołu, po prawej stronie.

Przód monitora

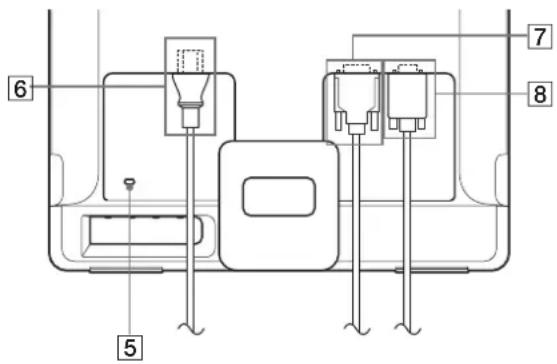

Tył monitora

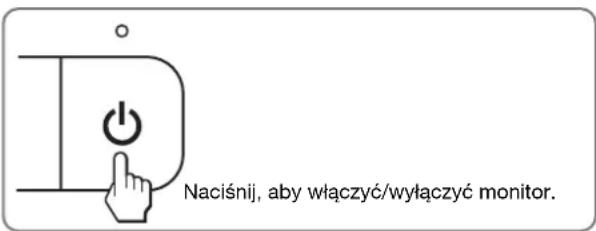

1 Przyciski kontrolki zasilania (str. 8, 16)

Aby włączyć/wyłączyć monitor, naciśnij przycisk zasilania

Gdy monitor jest włączony, kontrolka zasilania świeci na zielono, a gdy monitor znajduje się w trybie oszczędzania energii, kontrolka świeci na pomarańczowo.

2 Przycisk MENU (str. 10, 11)

Naciśnięcie tego przycisku powoduje wyświetlenie menu głównego. Możesz włączyć funkcję DDC/CI przytrzymując ten przycisk przez ponad 8 sekund.

3 Przyciski / (str. 11)

Przyciski te pełnią rolę przycisków / przy wybieraniu pozycji z menu i regulacji ustawień.

4 Przycisk OK (str. 11)

Przycisk ten służy do wyboru pozycji z menu i wprowadzania dokonanych zmian. Przycisk INPUT (str. 9) (tylko SDM-E76D/SDM-E96D)

Przycisk ten umożliwia przełączanie sygnału wejścia video pomiędzy INPUT1 i INPUT2, w przypadku gdy do monitora podłączone są dwa komputery.

5Otwór blokady bezpieczeństwa

Otwór blokady bezpieczeństwa pozwala stosować zabezpieczenie Micro Saver System firmy Kensington. Micro Saver Security System jest znakiem towarowym firmy Kensington.

6Złącze AC IN (str.8)

Podłącz kabel zasilania (w zestawie).

7Gniazdo wejściowe DVI-D (cyfrowy sygnał RGB) dla kanału INPUT1 (str. 8) (tylko SDM-E76D/SDM-E96D)

Przez to gniazdo doprowadzane są cyfrowe sygnały video RGB zgodne ze standardem DVI w wersji 1.0.

8Gniazdo wejściowe HD15 (analogowy sygnał RGB) (str. 7)

Przez to gniazdo doprowadzane są analogowe sygnały video RGB (0,7 Vp-p, dodatnie) i sygnały synchronizacji.

Konfiguracja

Przed rozpoczęciem użytkowania monitora należy sprawdzić, czy w kartonie znajdują się następujące elementy: monitor ciekłokrystaliczny;

• kabel zasilania;
• kabel sygnałowy video HD15-HD15 (analogowy RGB);
• kabel sygnału video DVI-D (cyfrowy RGB); (tylko SDM-E76D/SDM-E96D)
• zapinka do przewodów;
• dysk CD (oprogramowanie narzędziowe dla systemów Windows i Macintosh, instrukcja obsługi itd.);
• karta gwarancyjna; szybkie wprowadzenie

Konfiguracja 1: Użyj statywu

Użyj dołączonej podstawy

Rozkładanie podstawy.

Uwaga

Podstawa składa się według ustawienia fabrycznego. Pamiętaj, aby nie umieszczać ekranu pionowo przy złożonej podstawie. Grozi to przewróceniem monitora.

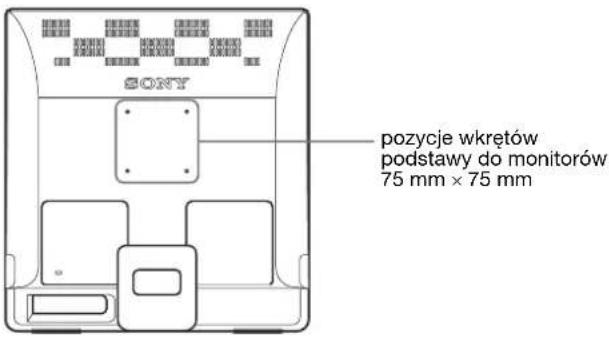

Użyj podstawy zgodnej ze standardem VESA

Korzystając ze wspornika montażowego lub podstawy do monitorów VESA nienależących do zestawu, należy je zamocować przy pomocy wkrętów do monitorów VESA.

Z monitora można korzystać wraz z podstawą należącą do zestawu lub bez niej.

Konfiguracja 2: Podłączanie monitora do komputera

Przed podłączeniem monitora do komputera wyłącz obydwa urządzenia.

Uwaga

• Nie dotykaj styków we wtykach kabla sygnałowego wideo, gdyż mogą ulec wygięciu.
• Sprawdź dopasowanie gniazda HD15, aby zapobiec wygięciu styków we wtykach kabla sygnałowego wideo.

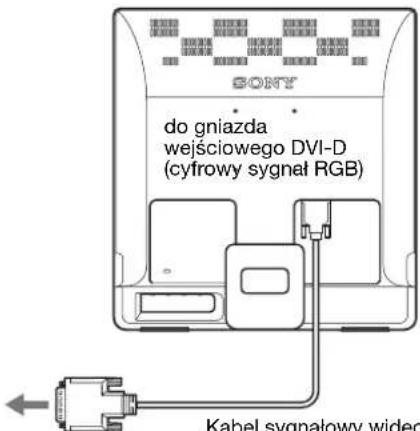

Podłączanie komputera wyposażonego w gniazdo wyjściowe DVI (cyfrowy sygnał RGB) (tylko SDM-E76D/SDM-E96D)

Korzystając z dołączonego kabla sygnałowego video DVI-D (cyfrowy sygnał RGB), podłącz komputer do gniazda wejściowego DVI-D monitora (cyfrowy sygnał RGB).

do gniazda wyjściowego DVI-D komputera (cyfrowy sygnał RGB) Kabel sygnałowy video DVI-D (cyfrowy sygnał RGB) (w zestawie)

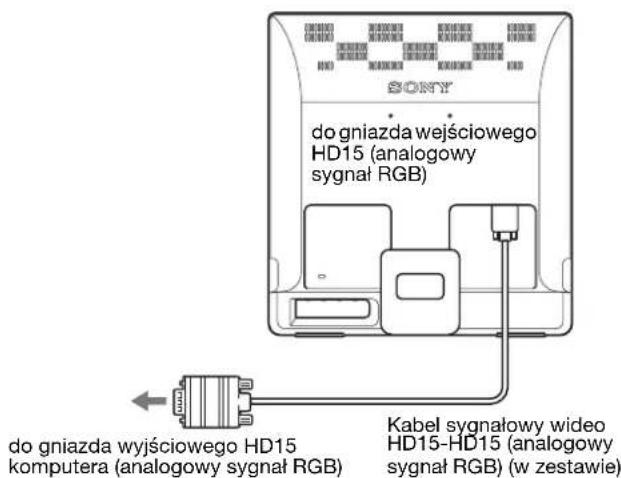

Podłączanie komputera wyposażonego w gniazdo wyjściowe HD15 (analogowy sygnał RGB)

Korzystając z dołączonego kabla sygnałowego video HD15-HD15 (analogowy sygnał RGB), podłącz komputer do gniazda wejściowego HD15 monitora (analogowy sygnał RGB).

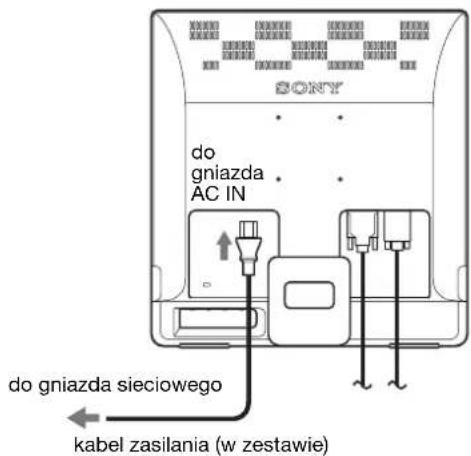

Konfiguracja 3: Podłączanie kabla zasilania

Wyłącz monitor i komputer, a następnie podłącz kabel zasilania najpierw do monitora, a potem do gniazda sieciowego.

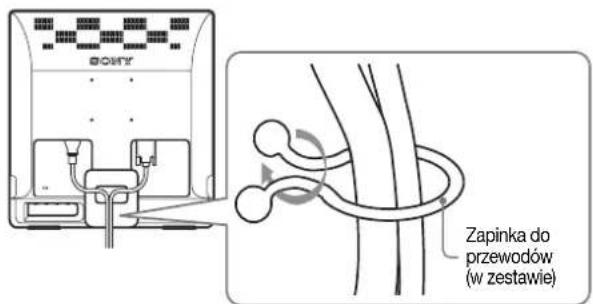

Konfiguracja 4: Zabezpieczanie przewodów

Zbierz kable i przewody.

Złącz kable i przewody za pomocą dostarczonej zapinki.

Na widoku tyłu monitora przedstawiono model SDM-E76D. To samo dotyczy pozostałych modeli.

Konfiguracja 5: Włączanie monitora i komputera

Naciśnij przycisk zasilania

Kontrolka zasilania monitora zaświeci na zielono.

Włącz komputer.

Instalacja monitora została zakończona. W razie potrzeby wyreguluj obraz za pomocą odpowiednich przycisków.

Jeżeli na ekranie nie pojawia się żaden obraz

• Sprawdź, czy kabel zasilania i kabel sygnałowy wideo zostały prawidłowo podłączone.
• Jeśli na ekranie pojawi się komunikat NO INPUT SIGNAL:

Komputer znajduje się w trybie oszczędzania energii. Naciśnij dowolny klawisz na klawiaturze lub porusz myszą.

• Jeśli na ekranie pojawi się komunikat CABLE DISCONNECTED:

Sprawdź, czy kabel sygnałowy wideo jest prawidłowo podłączony.

• Jeśli na ekranie pojawi się komunikat OUT OF RANGE:

Ponownie podłącz poprzedni monitor. Następnie skonfiguruj kartę graficzną komputera zgodnie z poniższymi ustawieniami.

	Analogowy RGB Cyfrowy RGB (tylko SDM-E76D/SDM-E96D)
Częstotliwość pozioma	28-80 kHz 28-64 kHz
Czȩstotliwość pionowa	56-75 Hz 60 Hz
Rozdzielczyść	1280 × 1024 lub mniej	1280 × 1024 lub mniej

Aby uzyskać dodatkowe informacje na temat komunikatów wyświetlanych na ekranie, zob. „Objawy i działania zaradcze” na stronie 19.

Monitor nie wymaga specjalnych sterowników.

Monitor jest zgodny ze standardem „DDC” Plug & Play i wszystkie jego funkcje są wykrywane automatycznie. Nie ma potrzeby instalowania w komputerze dodatkowych sterowników. Przy pierwszym włączeniu komputera po podłączeniu monitora na ekranie może pojawić się Kreator instalacji. W takim przypadku postępuj zgodnie z instrukcjami pojawiającymi się na ekranie. Automatycznie wybrany zostanie sterownik monitora Plug & Play, który umożliwi korzystanie z tego monitora.

Częstotliwość pionowa zostanie ustawiona na 60 Hz. Ponieważ migotanie nie jest widoczne na ekranie monitora, można go używać przy takim ustawieniu. Ustawianie częstotliwości pionowej na określoną, wysoką wartość nie jest konieczne.

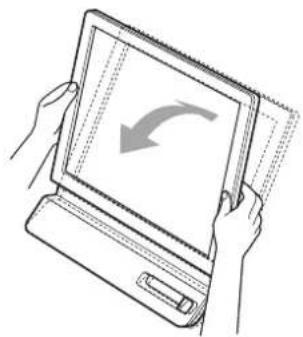

Regulacja nachylenia ekranu

Nachylenie ekranu można regulować w zakresie przedstawionym poniżej.

Chwyć dolną krawędź panelu ciekłokrystalicznego, a następnie wyreguluj nachylenie ekranu.

Wygoda użytkowania monitora

Konstrukcja monitora umożliwia ustawienie ekranu pod kątem zapewniającym komfort pracy. Dostosuj kąt nachylenia monitora do wysokości biurka i krzesła oraz tak, aby światło nie odbijało się od ekranu.

Uwaga

Regulując nachylenie ekranu, uważaj, aby nie zrzucić monitora z biurka.

Wybór sygnału wejściowego (przycisk INPUT) (tylko SDM-E76D/SDM-E96D)

Naciśnij przycisk INPUT.

Za każdym naciśnięciem tego przycisku sygnał wejściowy ulegnie zmianie.

Komunikat ekranowy (pojawia są w lewym gońym rogu na okło 5 sekund)	Konfiguracja sygnalu wejsciowego
INPUT1: DVI-D Gniazdo wejsciowe DVI-D (cyfrowy sygnal RGB) dla INPUT1
INPUT2: HD15 Gniazdo wejsciowe HD15 (analogowy RGB) dla INPUT2

Regulacja ustawień monitora

Przed dokonaniem regulacji

Podłącz monitor do komputera, a następnie włącz oba urządzenia.

W celu osiągnięcia najlepszych wyników odczekaj 30 minut przed dokonaniem ustawień.

Za pomocą menu ekranowego można skorygować wiele różnych parametrów obrazu.

Nawigacja

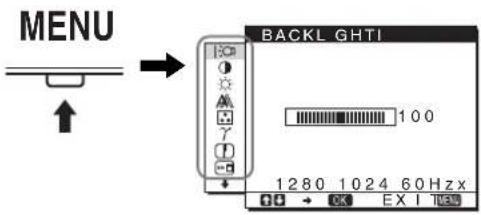

Aby wyświetlić główne menu ekranowe, naciśnij przycisk MENU. Aby uzyskać dodatkowe informacje na temat korzystania z przycisku MENU, zob. str. 11.

Przyciski / i OK służą do wybierania ikon w przedstawionym powyżej menu głównym. Pojawi się jedno z następujących menu oznaczonych od 1 do 10. Przewijaj menu za pomocą przycisku , aż pojawią się ikony w menu 9 i 10. Patrz str. 11, aby uzyskać więcej informacji na temat korzystania z przycisków / i OK.

1 BACKLIGHT (str. 12) Menu BACKLIGHT (Podświetlenie) umożliwia regulację jasności podświetlenia.

2 CONTRAST (str. 12) Menu CONTRAST (Kontrast) umożliwia regulację kontrastu obrazu.

3 BRIGHTNESS (str. 12)

Menu BRIGHTNESS (Jasność) umożliwia regulację jasności obrazu (poziomu czerni).

4 SCREEN A (str.

Menu SCREEN (Ekran) umożliwia regulację ostrości (fazy i wielkości plamki) oraz położenia obrazu (w poziomie i w pionie).

12)

5 COLOR (str. 14)

Menu COLOR (Barwa) umożliwia regulację temperatury barwowej obrazu. Funkcja ta umożliwia zmianę odcienia barw na ekranie. Jeśli w menu COLOR wybrano opcję sRGB, nie ma możliwości dokonywania regulacji w menu CONTRAST, BRIGHTNESS i GAMMA.

6 GAMMA γ (str.

Menu GAMMA (Gamma) umożliwia zmianę ustawień odcieni barw.

7 SHARPNESS

(str. 15)

Menu SHARPNESS (Ostrość) umożliwia regulację ostrości obrazu.

8 MENU POSITION

(str. 15)

Menu MENU POSITION (Położenie menu) umożliwia zmianę położenia menu ekranowego.

9 INPUT SENSING (str. 15) (tylko SDM-E76D/SDM-E9) Monitor automatycznie wykrywa sygnał wejściowy dostarczony przez gniazda wejściowe i automatycznie zmienia sygnał wejścia przed przejściem w tryb oszczędzania energii.

10 LANGUAGE (str. 15) Menu LANGUAGE (Język) umożliwia zmianę języka menu i komunikatów.

11 Inne menu (str. 15) Menu te umożliwiają ustawianie następujących pozycji:

• RESET
• MENU L G K

Korzystanie z przycisków MENU, ↓/↑ oraz OK

1 Wyświetlanie menu głównego.

Naciśnij przycisk MENU, aby wyświetlić na ekranie menu główne.

2 Wybieranie menu, którego ustawienia mają zostać zmienione.

Wybierz zadane menu za pomocą przycisków ↓/↑. Naciśnij przycisk OK, aby wybrać zadaną opcję menu.

3 Regulacja ustawień menu.

Wyreguluj ustawienia za pomocą przycisków /, a następnie naciśnij przycisk OK. Po naciśnięciu przycisku OK zmienione ustawienia zostaną zapisane, a na ekranie zostanie wyświetlone poprzednie menu.

4 Zamykanie menu.

Naciśnij jednokrotnie przycisk MENU, aby powrócić do normalnego obrazu. Menu zostanie zamknięte automatycznie, jeśli przez ok. 45 sekund nie zostanie naciśnięty żaden przycisk.

Resetowanie ustawień

Za pomocą menu RESET można przywrócić ustawienia fabryczne. Aby uzyskać dodatkowe informacje na temat resetowania ustawień, zob. str. 16.

Sterowanie monitorem z poziomu komputera

Naciśnij przycisk MENU i przytrzymaj go przez 5 sekund. Na ekranie wyświetlony zostanie komunikat informujący o bieżących ustawieniach. Po 3 sekundach ustawienie DDC/CI włącza się lub wyłącza, jak poniżej.

Komunikaty ekranowe (Pojawiaja są przy chwilę)
DDC-CI: ON (ustawienie domyjsne)	Umożliwa sterowania ustawieniymi menu z poziomu komputera.
DDC-CI: OFF	Unicmözgliwa sterownikie ustawieniymi menu z poziomu komputera.

Uwaga

Ta funkcja dotyczy tylko komputerów obsługujących funkcje DDC/CI (Display Data Channel Command Interface).

Regulacja podświetlenia obrazu (BACKLIGHT)

Jeśli ekran jest zbyt jasny, dostosuj podświetlenie obrazu, aby zwiększyć jego wyrazistość.

1 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne.

2 Za pomocą przycisków / wybierz opcję (BACKLIGHT), a następnie naciśnij przycisk OK.

Na ekranie zostanie wyświetlone menu BACKLIGHT.

3 Ustaw poziom podświetlenia za pomocą przycisków / , a następnie naciśnij przycisk OK.

Regulacja kontrastu (CONTRAST)

Wyreguluj kontrast obrazu.

Uwaga

Jeśli w menu COLOR wybrano opcję RGB, nie ma możliwości dokonywania regulacji w menu CONTRAST, BRIGHTNESS i GAMMA.

1 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne.

2 Za pomocą przycisków / wybierz opcję (CONTRAST), a następnie naciśnij przycisk OK.

Na ekranie zostanie wyświetlone menu CONTRAST.

3 Ustaw kontrast za pomocą przycisków / , a następnie naciśnij przycisk OK.

Regulacja poziomu czerni obrazu (BRIGHTNESS)

Wyreguluj jasność obrazu (poziom czerni).

Uwaga

Jeśli w menu COLOR wybrano opcję sRGB, nie ma możliwości dokonywania regulacji w menu CONTRAST, BRIGHTNESS i GAMMA.

1 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne.

2 Za pomocą przycisków ↓/↑ wybierz opcję (BRIGHTNESS), a następnie naciśnij przycisk OK.

Na ekranie zostanie wyświetlone menu BRIGHTNESS.

3 Ustaw jasność za pomocą przycisków ↓/↑, a następnie naciśnij przycisk OK.

Regulacja ostrości i położenia obrazu (SCREEN) (tylko analogowy sygnał RGB)

■ Funkcja automatycznej regulacji jakości obrazu

Jeśli do monitora dociera sygnał wejściowy, monitor automatycznie reguluje pozycję i ostrość obrazu (fazę i wielkość plamki) w celu zapewnienia wyraźnego obrazu na ekranie (str. 16).

Uwaga

• Po uaktywnieniu funkcji automatycznej regulacji jakości obrazu działa tylko przycisk zasilania.
• Może to spowodować miganie obrazu, co nie oznacza awarii. Odczekaj kilka minut na zakończenie regulacji.

Jeśli funkcja automatycznej regulacji jakości obrazu monitora nie ustawia optymalnych parametrów obrazu

Można dokonać dalszej automatycznej regulacji jakości obrazu dla bieżącego sygnału wejściowego. (Więcej informacji w punkcie AUTO ADJUST poniżej.)

Jeśli konieczna jest dalsza regulacja obrazu

Możliwa jest ręczna regulacja ostrości (fazy i wielkość plamki) oraz położenia obrazu (w poziomie i w pionie).

Parametry te są przechowywane w pamięci i automatycznie wywoływane za każdym razem, gdy monitor odbiera ten sam sygnał wejściowy.

Jeśli po ponownym podłączeniu komputera sygnał wejściowy ulegnie zmianie, może wystąpić konieczność ponownego dokonania tych ustawień.

Dokonywanie dalszej automatycznej regulacji jakości obrazu dla bieżącego sygnału wejścia (AUTO ADJUST)

Ustaw optymalną fazę, wielkość plamki oraz położenie obrazu w poziomie/pionie dla bieżącego sygnału.

1 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne.

2 Za pomocą przycisków ↓/↑ wybierz opcję (SCREEN), a następnie naciśnij przycisk OK.

Na ekranie zostanie wyświetlone menu SCREEN.

3 Za pomocą przycisków ↓/↑ wybierz opcję AUTO ADJUST i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu AUTO ADJUST.

4 Przy pomocy przycisków ↓/↑ wybierz opcję ON lub OFF i naciśnij przycisk OK.

• ON: Wyreguluj odpowiednio fazę, wielkość plamki i pozycję obrazu w poziomie/pionie dla bieżącego sygnału wejściowego, po czym zapisz ustawienia.

Uwaga

Po włączeniu monitora lub zmianie sygnału wejściowego, funkcja AUTO ADJUST przeprowadzi automatyczną regulację.

• OFF: Funkcja AUTO ADJUST jest niedostępna. Uwaga

Przy zmianie sygnału wejściowego funkcja AUTO ADJUST działa automatycznie.

5 Za pomocą przycisków / wybierz opcję i naciśnij przycisk OK.

Powrót do ekranu menu.

Ręczna regulacja ostrości i pozycji obrazu (PITCH/PHASE/H CENTER/V CENTER)

Regulację ostrości obrazu można przeprowadzić w następujący sposób. Regulacja ta jest możliwa, gdy komputer jest podłączony do złącza wejściowego HD15 monitora (analogowy sygnał RGB).

1 Ustaw rozdzielczość w komputerze na

1280 × 1024 .

2 Włóż płytę CD-ROM.

3 Uruchom CD-ROM.

W systemie operacyjnym Windows Jeżeli produkt ma autoodtwarzanie:

Wybierz region, język i model, a następnie kliknij Narzędzie do regulacji monitora (UTILITY).

4 Kliknij „Adjust" i potwierdź rozdzielczość bieżącą (górna wartość) oraz rozdzielczość zalecaną (dolna wartość), po czym kliknij „Next".

Wyświetlony zostanie obraz kontrolny PITCH.

5 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne.

6 Posługując się przyciskami / wybierz (SCREEN) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu SCREEN.

7 Posługując się przyciskami / wybierz PITCH i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu regulacji PITCH.

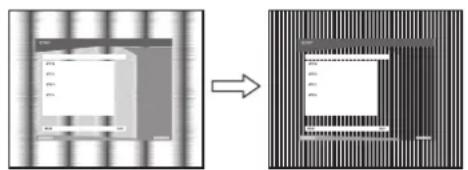

8 Naciskaj przyciski / , aż do zniknięcia pionowych pasków.

Przy prawidłowym ustawieniu pionowe paski powinny znikać.

9 Naciśnij przycisk OK.

Na ekranie zostanie wyświetlone menu główne. Jeśli na całym ekranie widać poziome pasy, wyreguluj PHASE za pomocą następujących procedur.

10 Kliknij „Next".

Wyświetlony zostanie obraz kontrolny PHASE.

11 Posługując się przyciskami / wybierz PHASE i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu regulacji PHASE.

12 Naciskaj przyciski / , aż do zmniejszenia szerokości poziomych pasków.

Na ekranie zostanie wyświetlone menu główne.

14 Kliknij „Next".

Wyświetlony zostanie obraz kontrolny CENTER.

15 Posługując się przyciskami / wybierz H CENTER lub V CENTER i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu regulacji H CENTER lub V CENTER.

16 Posługując się przyciskami / wyśrodkuj obraz kontrolny na ekranie.

17 Kliknij „Next".

Kliknij „End" lub „ZAKOŃCZ" w celu wyłączenia obrazu kontrolnego.

Jeżeli autoodtwarzanie nie działa:

1 Otwórz „Mój Komputer" i prawym klawiszem kliknij ikonę CD-ROM.

Wybierz „Eksploruj", aby obejrzeć zawartość CD-ROM.

2 Otwórz folder [Utility] i wybierz [WINDOWS].

Zostanie wyświetlony obraz kontrolny. Przejdź do kroku 4.

W systemie operacyjnym Macintosh

1 Otwórz napęd CD-ROM.

2 Otwórz folder [Utility] i wybierz [MAC].

3 Otwórz [MAC UTILITY] i uruchom

Zostanie wyświetlony obraz kontrolny. Przejdź do kroku 4.

4 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne.

5 Posługując się przyciskami / wybierz (SCREEN) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu SCREEN.

6 Posługując się przyciskami / wybierz PHASE i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu regulacji PHASE.

7 Naciskaj przyciski / , aż do zmniejszenia szerokości poziomych pasków.

Paski poziome powinny mieć jak najmniejszą szerokość.

8 Naciśnij przycisk OK.

Na ekranie zostanie wyświetlone menu główne. Jeśli na całym ekranie widać pionowe pasy, wyreguluj PITCH za pomocą następujących procedur.

9 Posługując się przyciskami / wybierz PITCH i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu regulacji PITCH.

10 Naciskaj przyciski / , aż do zniknięcia pionowych pasków.

Przy prawidłowym ustawieniu pionowe paski powinny znikać.

11 Naciśnij przycisk OK.

Na ekranie zostanie wyświetlone menu główne.

12 Posługując się przyciskami ↓/↑ wybierz H CENTER lub V CENTER i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu regulacji H CENTER lub V CENTER.

13 Posługując się przyciskami ↓/↑ wyśrodkuj obraz kontrolny na ekranie.

14 Kliknij "END" na ekranie, aby wyłączyć obraz kontrolny.

Regulacja temperatury barwowej (COLOR)

Istnieje możliwość zmiany poziomu barwy w polu bieli w stosunku do domyślnych ustawień temperatury barwowej. W razie potrzeby można też dokonać dokładnej regulacji temperatury barwowej.

Zadaną temperaturę barwową można ustawić w odniesieniu do każdego trybu jasności ekranu.

1 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne.

2 Za pomocą przycisków ↓/↑ wybierz opcję (COLOR), a następnie naciśnij przycisk OK.

Na ekranie zostanie wyświetlone menu COLOR.

3 Za pomocą przycisków ↓/↑ wybierz żądaną temperaturę barwową, a następnie naciśnij przycisk OK.

Odcień bieli zmienia się z niebieskawego na czerwonawy w miarę zmniejszania temperatury barwowej z 9300 K do 6500 K (ustawienie fabryczne).

Po wybraniu opcji „sRGB" kolory zostaną dostosowane do profilu sRGB. (Ustawienia kolorów sRGB to przyjęty jako standard branżowy protokół określający przestrzeń barw na potrzeby produktów komputerowych.) Jeśli wybrana została opcja „sRGB", w ustawieniach kolorów na komputerze musi zostać wybrany profil sRGB.

Uwaga

• Jeśli podłączony komputer lub inne urządzenie nie jest zgodne ze standardem sRGB, nie ma gwarancji dostosowania barw do profilu sRGB.
• Jeśli w menu COLOR wybrano opcję sRGB, nie ma możliwości dokonywania regulacji w menu CONTRAST, BRIGHTNESS i GAMMA.

Dokładna regulacja temperatury barwowej (USER ADJUSTMENT)

1. Za pomocą przycisków ↓/↑ wybierz opcję ADJUST, a następnie naciśnij przycisk OK.

Na ekranie zostanie wyświetlone menu USER ADJUSTMENT.

2. Za pomocą przycisków ↓/↑ wybierz pozycję R (czerwony) lub B (niebieski), a następnie naciśnij przycisk OK. Następnie za pomocą przycisków ↓/↑ wyreguluj temperaturę barwową i naciśnij przycisk OK.

Ponieważ regulacji temperatury barwowej dokonuje się poprzez zmniejszanie lub zwiększanie poziomu składowej kolorów czerwonego i niebieskiego w stosunku do składowej koloru zielonego G (green), poziom tej ostatniej jest stały.

3. Za pomocą przycisków ↓/↑ wybierz opcję →, a następnie naciśnij przycisk OK.

Nowe ustawienie barw zostanie zapisane w pamięci opcji USER i będzie wywoływane automatycznie za każdym razem, gdy wybrana zostanie opcja USER.

Na ekranie zostanie wyświetlone menu główne.

Zmiana ustawienia gamma (GAMMA)

Istnieje możliwość skojarzenia odcieni barw obrazu na ekranie z pierwotnymi odcieniami kolorów obrazu.

Uwaga

Jeśli w menu COLOR wybrano opcję sRGB, nie ma możliwości dokonywania regulacji w menu CONTRAST, BRIGHTNESS i GAMMA.

1 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne.

2 Za pomocą przycisków ↓/↑ wybierz opcję (GAMMA), a następnie naciśnij przycisk OK.

Na ekranie zostanie wyświetlone menu GAMMA.

3 Za pomocą przycisków ↓/↑ wybierz żądany tryb, a następnie naciśnij przycisk OK.

Regulacja ostrości (SHARPNESS)

Wyreguluj ustawienia, aby obraz stał się ostrzejszy itd.

1 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne.

2 Za pomocą przycisków ↓/↑ wybierz opcję (SHARPNESS), a następnie naciśnij przycisk OK.

Na ekranie zostanie wyświetlone menu SHARPNESS.

3 Za pomocą przycisków ↓/↑ ustaw ostrość, a następnie naciśnij przycisk OK.

Zmiana położenia menu (MENU POSITION)

Można zmienić położenie menu, jeśli zasłania ono obraz na ekranie.

1 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne.

2 Za pomocą przycisków ↓/↑ wybierz opcję (MENU POSITION), a następnie naciśnij przycisk OK.

Na ekranie zostanie wyświetlone menu MENU POSITION.

3 Za pomocą przycisków ↓/↑ wybierz żądaną pozycję, a następnie naciśnij przycisk OK.

Dostępne są trzy położenia menu: u góry ekranu, u dołu i w środku ekranu.

Automatyczna zmiana sygnału wejścia (INPUT SENSING) (tylko SDM-E76D/SDM-E96D)

Gdy wybrana zostanie opcja AUTO ON w menu INPUT SENSING, monitor automatycznie wykrywa sygnał wejścia dostarczany przez terminal i automatycznie zmienia sygnał wejścia przed przejściem monitora w tryb oszczędzania energii.

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Za pomocą przycisków ↓/↑ wybierz (INPUT SENSING) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu INPUT SENSING.

3 Za pomocą przycisków ↓/↑ wybierz żądany tryb i naciśnij przycisk OK.

• AUTO ON: Jeśli z wybranego terminalu nie jest dostarczany sygnał wejścia, lub jeśli z terminalu wybranego przy pomocy przycisku INPUT na monitorze nie jest dostarczany sygnał, pojawi się komunikat ekranowy (str.17) i monitor sprawdza, czy sygnał wejścia jest dostarczany z innego terminalu, w celu dokonania automatycznej zmiany wejścia. Jeśli sygnał wejścia zostanie zmieniony, w lewym górnym rogu ekranu wyświetlony zostanie wybrany terminal wejścia. Jeśli sygnał wejścia nie jest dostarczany, monitor automatycznie przejdzie w tryb oszczędzania energii.
• AUTO OFF: Sygnał wejścia nie będzie zmieniany automatycznie. Naciśnij przycisk INPUT w celu zmiany wejścia.

Wybór języka menu ekranowego (LANGUAGE)

Istnieje możliwość zmiany języka, w którym wyświetlane są menu i komunikaty na monitorze.

1 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne.

2 Za pomocą przycisku ↓ wybierz ikonę żądanej opcji.

3 Za pomocą przycisków ↓ / ↑ wybierz opcję (LANGUAGE), a następnie naciśnij przycisk OK. Na ekranie zostanie wyświetlone menu LANGUAGE.

4 Za pomocą przycisków ↓/↑ wybierz język, a następnie naciśnij przycisk OK.

• ENGLISH: angielski FRANÇAIS: francuski
• DEUTSCH: niemiecki
• ESPANOL: hiszpański ITALIANO: włoski
• NEDERLANDS: holenderski SVENSKA: szwedzki

Ustawienia dodatkowe

Monitor umożliwia również regulację następujących opcji.

• RESET
• MENU GŁÓWNE

1 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne.

2 Za pomocą przycisku ↓ wybierz ikonę żądanej opcji.

3 Za pomocą przycisków ↓ / ↑ wybierz żądaną opcję, a następnie naciśnij przycisk OK.

Wyreguluj wybraną opcję zgodnie z poniższą instrukcją.

■ Przywrócenie domyślnych wartości ustawień

Istnieje możliwość przywrócenia domyślnej wartości ustawień.

1 Za pomocą przycisków ↓ / ↑ wybierz opcję (RESET), a następnie naciśnij przycisk OK.

Na ekranie zostanie wyświetlone menu RESET.

2 Za pomocą przycisków ↓ / ↑ wybierz żądany tryb, a następnie naciśnij przycisk OK.

• OK: Przywrócenie wszystkich ustawień do wartości domyślnych, przy czym nie są w ten sposób przywrócone domyślne wartości ustawienia (LANGUAGE).
• CANCEL: Anulowanie przywrócenia wartości domyślnych i powrót do ekranu menu.

■ Blokowanie menu i elementów sterujących

Istnieje możliwość zablokowania przycisków w celu uniknięcia niepożądanych zmian.

1 Za pomocą przycisków ↓/↑ wybierz opcję ON (MENU LOCK), a następnie naciśnij przycisk OK.

Na ekranie zostanie wyświetlone menu MENU LOCK.

2 Za pomocą przycisków ↓/↑ wybierz opcję ON lub OFF, a następnie naciśnij przycisk OK.

• ON: Aktywny będzie jedynie przycisk zasilania (1). Przy próbie wykonania jakiejkolwiek czynności na ekranie pojawi się symbol MENU LOCK.
• OFF: Ustaw opcję MENU LOCK na OFF. Jeśli opcja MENU LOCK zostanie ustawiona na ON, wybrana może być tylko ta pozycja menu.

Dane techniczne

Funkcja oszczędzania energii

Niniejszy monitor spełnia wytyczne dotyczące oszczędzania energii określone przez normy VESA, ENERGY STAR oraz NUTEK. Jeśli monitor jest podłączony do komputera lub graficznej karty video zgodnej ze standardem DPMS (Display Power Management Standard) dla sygnału analogowego, lub standardem DMPM (DVI Digital Monitor Power Management) dla sygnału cyfrowego, urządzenie automatycznie ograniczy pobór mocy, w sposób przedstawiony poniżej.

Tryb zasilania	Pobór mocy Kontrolka	zasilania
normalna praca urzadzenia	38W(maks.)	ziclona
	(SDM-E76A/SDM-E76D)
	44W(maks.)
	(SDM-E96A/SDM-E96D)
aktywny wyl.* (uśpienie)**	1,0 W (maks.)	pomarćczowa
zasilanie wyl. 1,0 W (maks.) wylączona

• Po przełączeniu komputera w tryb „aktywnego wyłączenia” sygnał wejściowy jest odcinany, a na ekranie pojawia się komunikat NO INPUT SIGNAL. Po 5 sekundach monitor przechodzi w tryb oszczędzania energii. ** „Uśpienie” to tryb oszczędzania energii określony przez Agencję ds. Ochrony Środowiska (EPA).

Funkcja automatycznej regulacji jakości obrazu (tylko analogowy sygnał RGB)

Jeśli do monitora dociera sygnał wejściowy, monitor automatycznie reguluje pozycję i ostrość obrazu (fazę i wielkość plamki) w celu zapewnienia wyraźnego obrazu na ekranie.

Tryb ustawień fabrycznych

Sygnał wejściowy odbierany przez monitor jest automatycznie dopasowywany do któregoś z trybów ustawień fabrycznych przechowywanych w pamięci monitora tak, aby zapewnić wysoką jakość obrazu w centralnej części ekranu. Jeśli sygnał wejściowy odpowiada trybowi ustawień fabrycznych, obraz automatycznie pojawia się na ekranie z właściwą regulacją domyślną.

Jeśli sygnały wejścia nie odpowiadają żadnemu z trybów ustawień fabrycznych

Jeśli monitor odbiera sygnał wejściowy, który odbiega od domyślnych trybów, uruchamiana jest funkcja automatycznej regulacji jakości obrazu, która zapewnia zawsze wyraźny obraz (w ramach poniższych zakresów częstotliwości monitora):

Częstotliwość pozioma: 28 - 80 kHz

Częstotliwość pionowa: 56-75 Hz

Co za tym idzie, gdy monitor odbiera sygnały wejściowe, które nie odpowiadają żadnemu z trybów ustawień fabrycznych, wyświetlenie obrazu na ekranie może potrwać dłużej niż zwykle. Dane te są automatycznie przechowywane w pamięci, więc następnym razem, gdy monitor odbierze taki sygnał, będzie on funkcjonował tak, jak w przypadku sygnału odpowiadającego trybom ustawień fabrycznych.

Uwaga (tylko SDM-E76D/SDM-E96D)

W przypadku odbierania cyfrowych sygnałów RGB z złącza wejściowego DVI-D, regulacja dla INPUT1 nie jest konieczna.

Jeśli zdecydujesz się ręcznie wyregulować fazę, wielkość plamki i pozycję obrazu po wybraniu ustawienia OFF dla funkcji AUTO ADJUST.

W przypadku niektórych sygnałów wejściowych funkcja automatycznej regulacji obrazu może okazać się niewystarczająca do odpowiedniego ustawienia pozycji obrazu, fazy czy wielkości plamki. W takim przypadku należy wyregulować te parametry ręcznie (str. 12).

Parametry ustawiane ręcznie są zapisywane w pamięci jako tryby użytkownika i automatycznie wywoływane za każdym razem, gdy monitor odbierze te same sygnały wejściowe.

Uwaga

• Po uaktywnieniu funkcji automatycznej regulacji jakości obrazu działa tylko przycisk zasilania (1).
• Może to spowodować miganie obrazu, co nie oznacza awarii. Odczekaj kilka minut na zakończenie regulacji.

Rozwiązywanie problemów

Przed skontaktowaniem się z serwisem technicznym należy zapoznać się z treścią tego rozdziału.

Komunikaty ekranowe

W przypadku problemów z sygnałem wejściowym na ekranie wyświetlany jest jeden z poniższych komunikatów. Aby rozwiązać problem, zob. „Objawy i działania zaradcze” na stronie 19.

Jeśli na ekranie pojawi się komunikat OUT OF RANGE

Oznacza to, że sygnał wejściowy nie jest obsługiwany przez monitor. Sprawdź następujące elementy.

Przykład

Jeśli wyświetlany jest komunikat „xxx.x kHz/xxx Hz”

Oznacza to, że częstotliwość pozioma lub pionowa nie jest obsługiwana przez monitor.

Cyfry wskazują poziome oraz pionowe częstotliwości bieżącego sygnału wejściowego.

Jeśli wyświetlony zostanie komunikat „RESOLUTION > 1280 × 1024”

Oznacza to, że rozdzielczość nie jest obsługiwana przez specyfikację monitora (1280 × 1024 lub mniej).

Jeśli na ekranie wyświetlany jest komunikat NO INPUT SIGNAL

Oznacza to, że brak sygnału na wejściu monitora.

GO TO POWER SAVE

Po ok. 5 sekundach od wyświetlenia komunikatu monitor przejdzie w tryb oszczędzania energii.

Jeśli na ekranie wyświetlany jest komunikat CABLE DISCONNECTED

Oznacza to, że kabel sygnałowy video został odłączony.

Przykład

GO TO POWER SAVE

Po ok. 45 sekundach od wyświetlenia komunikatu monitor przejdzie w tryb oszczędzania energii.

Objawy i działania zaradcze

Jeśli przyczyną problemu jest podłączony komputer lub inne urządzenie, należy zapoznać się z ich instrukcją obsługi.

Objaw Elementy wymagajuće sprawdzenia
Brak obrazu
Jesli kontrolka zasilania ☑ nic吞噬i lub ješli kontrolka zasilania ☑ nic zapala się po naciśćciu przycisku zasilania ☐	• Sprawȩ,czy kabel zasilania jest prawnidlowo podłączony.
Jesli na ekranie wyświetlany jest komunikat CABLE DISCONNECTED	• Sprawȩ,czy kabel sygnalowy video jest prawnidlowo podłączony i czy wszystkie wtyczki są mocno osadzone w gniazdach (str. 7).• Sprawȩ,czy styki we wtyku wiejscia video nie są powyginane lub wepchniene do wewnątrz.• Sprawȩ,czy prawnidlowo wybrano ustawuminium weybu wiejscia (str. 9).• Podlączony zostal inny kabel sygnalowy video nied ten,któr zostal dostarczony wraz z monitorem. Jesli podlączony zostanie inny kabel sygnalowy video nied dostarczony z urzadzeniem,przed przyjecSciem w tryb oszcźedzania energii na ekranieMZOEpojawićsiękomunikat CABLE DISCONNECTED. Nie swiadczy to o nic sprawdlowym dzialaniu urzadzonia.
Jesli na ekranie pojawi są komunikat NO INPUT SIGNAL lub kontrolka zasilania ☑zmieni color na pomarańczywo	• Sprawȩ,czy kabel sygnalowy video jest prawnidlowo podłączony i czy wszystkie wtyczki są mocno osadzone w gniazdach (str. 7).• Sprawȩ,czy styki we wtyku wiejscia video nie są powyginane lub wepchniene do wewnątrz.• Sprawȩ,czy prawnidlowo Wybrano ustawuminium weybu wiejscia (str. 9).■ Problem spowodowy przy bez podlączony komputer lub innar urzadzuminium,którego przyczyna nie jest zależna od monitora• Komputer znejduje się w trybie oszcźedzania energii. Naciśnij dowolny klawisz na klawiaturze lub porusz mysza.• Sprawȩ,czy karta graficzna jest prawnidlowo zainstalowanza.Wymiędkarte graficzną na korzystajność z najnowszego sterownikia. Lub dopasuj karte graficzną doactualnic uzywanego systemu operacynjego.W przypadku korzystania z laptopsa, dla sygna'u wyjscia komputera wybierz wyjscie widco (szczegółowec informacja dotyczneustawicornia wyjscia widco można uzyskać u producta komputera).• Sprawȩ,czy wączone jest zasilanie komputera.Uruchom ponownie komputer.
Jesli na ekranie pojawi są komunikat OUT OF RANGE	■ Problem spowodowy przy bez podlączony komputer lub innar urzadzuminium,którego przyczyna nie jest zależna od monitora• Sprawȩ,czy zakres czestotliwość video mięsći się w zakresie określonym dla monitora. Jesli podlączony monitor zastapil poprzesdie nuradzuminium, podlącz je ponownie i dostosuj ustawicornia karty graficznej do poniższych zakresów.Czestotliwość pozioma:28-80 kHz (analogowy sygnal RGB),28-64 kHz (tylkocfrowy sygnal RGB dla SDM-E76D/SDM-E96D)Czestotliwość pionowa:56-75 Hz (analogowy sygnal RGB),60 Hz (tylkocfrowsyngal RGB dla SDM-E76D/SDM-E96D)Rozdzielwość:1280×1024 lub międj-Uruchom system operacynjny w trybie bezpiecznym i uruchom ponownie komputer po ustawicorniu Rozdzielwość. Ustawicornie trybu bezpiecznégo roźni się w zależnosci od systemu operacynjego.Sczegółowec informacja można uzyskać uroducta komputera.
Jesli uzytkownik korzysta zsystemu Windows i zastapil opisywannym monitorem poprzesdni	• Jęsli opisywannym monitorem zostal zastapioniary stare monitor, podlącz go ponownie i wykonaj nakupujecznychsci. Wybierz nazwie „SONY“ z listy „Produencji“, a nakupnie wybierz nazwie modele u listy „Modele“ na ekranie wyboru urzadzenia Windows. Jesli nazwa modelu nie figurupe na tej liść modeli, skorzystaj z funckji „Plug & Play".
Jesli uzytkownik korzysta zsystemu Macintosh	• W przypadku korzystania z przyzejciewiary (nie wchodzi w sklad zestawu) sprawȩ,czy przyjecSciowka i kabel sygnalowy video zostaly poprawnie podlączone.
Objaw Elementy wymagajuć sprawdzenia
Migotanie, skoki, oscylacje lub zlokacja obrazu	• Ustaw wiełosć plamki i fazę (str. 12). • Spróbuj podȩczyc monitors do innego gniażda sieciowego, a w miarę是不可能 do innego obwodu. ■ Problem spowodowy przy czȩplaczenia komputer lub innie urzadzenia, krógo przyczyna nie jest zlokacja od monitora • Zapoznaj są z instrukt;cę obshugi karty graficznej w celu uzyskania informaci na temat ustaw)iń monitors. • Upewij są, ze tryb graficzny (VESA, Macintosh 19" color itd.) oraz czȩstolwość sygnalu wejsciwowego są obslugiwane przy bez ten monitor. Nawet są czȩstolwośćmie są w opodiewnim zakresie, impuls synchronizuju nowtorych kart graficznych sąby zbyt wąski, aby monitor möglich pomyśnilie dokonac synchronizacja. • Zmień czȩstolwość odswieźania komputera (czȩstolwość pionowa) w celu uzyskania najepszej sąwość obrazu.
Obraz jest Rozmyty • Wyreguluj jasność i kontrast (str. 12). • Ustaw wiełosć plamki i fazę (str. 12). ■ Problem spowodowy przy czȩplaczenia komputer lub innie urzadzenia, krógo przyczyna nie jest zlokacja od monitora • Ustaw rozdzielczość w komputerze na 1280 × 1024.
Wystepuje zjawisko powidoku • Usun przyduguć zlokacja kabla video i/lub przyȩczniki. • Sprawdź,czy wszystkie wyzczki są mocno osadzone w gniaźdach.
Rozmiar oraz wypórosdkowanie obrazu są nie poprawne	• Wyreguluj wiełosć plamki oraz fazę (str. 12). • Wyreguluj połozenia obrazu (str. 12). Zworć uwage, ze nowtóre tryby video nie wypelniaja&Calego ekranu.
Obraz jest zbyt maly	■ Problem spowodowy przy czȩplaczenia komputer lub innie urzadzenia, krógo przyczyna nie jest zlokacja od monitora • Ustaw rozdzielczość w komputerze na 1280 × 1024.
Obraz jest ciemny	• Wyreguluj jasność za pomocamy menu BRIGHTNESS (str. 12). • Wyreguluj podȩwtlenie obrazu (str. 11). • Ekran zostaje w pehni Rozjasnióny kilka minut po wynczenia monitora.
Widoczne są faliste lub eliptyczne wzory (mora)	• Ustaw wiełosć plamki i fazę (str. 12).
KolorNie jest Jednolity	• Ustaw wiełosć plamki i fazę (str. 12).
Biel jest przybarwiona	• Wyreguluj temperaturę barwowy (str. 14).
Przyciski monitoraNie dwialaja (na ekranie Polsa są symbol O-)	• Ješli blocada menu ustawiona jest w Pozycji ON,zmieruustawienie na OFF (str. 16).
Monitor po chwili wyłącza są	■ Problem spowodowy przy czȩplaczenia komputer lub innie urzadzenia, krógo przyczyna nie jest zlokacja od monitora • Wyąc zustawienie oszczechdzania energii w komuterze.
Rozdzielczość wyświetlona na ekranie menu jest niew大陸ciwa.	• W zlokacja od ustawiania karty graficznej rozdwielczość wyświetlona na ekranie menu sąość sądzielczość ustanionej w komuterze.

Jeśli nie udało się wyeliminować któregoś z problemów, skontaktuj się z autoryzowanym sprzedawcą firmy Sony i podaj następujące informacje:

• nazwę modelu; SDM-E76A, SDM-E96A, SDM-E76D lub SDM-E96D
• numer seryjny;
• szczegółowy opis problemu;
• datę zakupu;
• nazwę i dane techniczne używanego komputera oraz karty graficznej.

Specyfikacja

SDM-E76A

Panel ciekłokrystaliczny Typ panelu: Aktywna matryca a-Si TFT Rozmiar obrazu: 17,0 cali

Format sygnału wejściowego

Częstotliwość robocza RGB*

Pozioma: 28 - 80 kHz (analogowy sygnał RGB)

Pionowa: 56 - 75 Hz (analogowy sygnał RGB)

Rozdzielczość: Pozioma: maks. 1280 punktów, Pionowa: maks. 1024 wiersze

Poziomy sygnału wejściowego

Analogowy sygnał wideo RGB 0,7 Vp-p, 75 Ω, dodatni

Sygnał SYNC (synchronizacji)

Poziom TTL, 2,2 kΩ

Dodatni lub ujemny

(oddzielnie pozioma i

pionowa)

Wymagania mocy: 100

-240 V, 50-60 Hz

Maks. 1,0 A

Temperatura pracy: 5 - 35°C

Rozmiary (szerokość/wysokość/długość)

Wyświetlacz (5°)

Około 382× 403,2× 193,2mm

(15¹ / 8× 15⁷ / 8× 7⁵ / 8 cala)

Waga Około 4,5kg (9 lb. 14

3/4Oz)

Plug & Play DDC2B

Akcesoria Zob. str. 7.

SDM-E96A

Panel ciekłokrystaliczny Typ panelu: Aktywna matryca a-Si TFT Rozmiar obrazu: 19.0 cali

Format sygnału wejściowego

Częstotliwość

robocza

Pozioma: 28 - 80kHz (analogowy sygnał RGB)

Pionowa: 56 - 75Hz (analogowy sygnał RGB)

Rozdzielczość pozioma: maks. 1280 punktów

Pionowa: maks. 1024 wiersze

Poziomy sygnału wejściowego

Analogowy sygnał wideo RGB 0,7 Vp-p, 75Ω, dodatni

sygnał SYNC (synchronizacji)

poziom TTL, 2,2 kΩ

dodatni lub ujemny

(oddzielnie pozioma i

pionowa)

-240V, 50-60Hz

Maks. 1,0 A

Temperatura pracy 5 -35°C

Rozmiary (szerokość/wysokość/długość)

Wyświetlacz (5°)

Około 420× 433,1× 193,2mm

(16⁵ / 8× 17¹ / 8× 7⁵ / 8 cala)

Waga około 5,5 kg (12 lb 2 oz)

Plug & Play DDC2B

Akcesoria Zob. str. 7.

• Zalecane warunki taktowania w poziomie i w pionie
• Minimalna szerokość impulsu synchronizacji poziomej powinna być większa niż 4,8% całkowitego czasu poziomego lub 0,8 μs, w zależności od tego, która wartość jest większa. Szerokość impulsu wygaszania poziomego powinna być większa niż 2,5 μs. Szerokość impulsu wygaszania pionowego powinna być większa niż 450 μs.

Projekt bądź specyfikacja mogą ulec zmianie bez uprzedzenia.

SDM-E76D

Panel ciekłokrystaliczny Typ panelu: Aktywna matryca a-Si TFT Rozmiar obrazu: 17,0 cali

Format sygnału wejściowego

Częstotliwość robocza

Pozioma: 28 - 80kHz (analogowy sygnał RGB) 28 - 64kHz (cyfrowy sygnał RGB)

Pionowa: 56 - 75Hz (analogowy sygnał RGB) 60 Hz (cyfrowy sygnał RGB)

Rozdzielczość Pozioma: Maks. 1280 punktów, Pionowa: Maks. 1024 wiersze

Poziomy sygnału wejściowego: Analogowy sygnał video RGB 0,7 Vp-p, 75 Ω, dodatni sygnał SYNC (synchronizacji) poziom TTL, 2,2 kΩ, dodatni lub ujemny (oddzielnie pozioma i pionowa)

Cyfrowy sygnał RGB (DVI): TMDS (jeden kanał przesyłowy). Wymagania mocy: 100-240 V, 50-60 Hz,

Maks. 1,0 A. Temperatura pracy: 5-35°C

Rozmiary (szerokość/wysokość/głębokość): Wyświetlacz (5°) .. Obudowa 382 x 403,2 x 193,2 mm (15 1/8 x 15 7/8 x 7 5/8 cala)

Waga: Obudowa 4,5 kg (9 lb 14 3/4 oz)

Plug & Play: DDC2B

Akcesoria: Zob. str. 7.

SDM-E96D

Panel ciekłokrystaliczny: Typ panelu: Aktywna matryca a-Si TFT. Rozmiar obrazu: 19,0 cali

Format sygnału wejściowego: RGB

Częstotliwość robocza

Pozioma: 28-80 kHz (analogowy sygnał RGB), 28-64 kHz (cyfrowy sygnał RGB)

Pionowa: 56-75 Hz (analogowy sygnał RGB), 60 Hz (cyfrowy sygnał RGB)

Rozdzielczość: Pozioma: Maks. 1280 punktów, Pionowa: Maks. 1024 wiersze

Poziomy sygnału wejściowego

Analogowy sygnał wideo RGB 0,7 Vp-p, 75 Ω, dodatni

sygnał SYNC (synchronizacji)

poziom TTL, 2,2 kΩ

dodatni lub ujemny

(oddzielnie pozioma i pionowa)

Cyfrowy sygnał RGB (DVI):

TMDS (jeden kanał przesyłowy) -240 V, 50-60 Hz.

Maks. 1,0 A

Temperatura pracy 5 -35°C

Rozmiary (szerokość/wysokość/długość) Wyświetlacz (5°) .. Około 420×433,1×193,2 mm (16 5/8 × 17 1/8 × 7 5/8 cala)

Waga Około 5,5 kg (12 lb 2 oz)

Plug & Play DDC2B

Akcesoria Zob. str. 7.

• Zalecane warunki taktowania w poziomie i w pionie
• Minimalna szerokość impulsu synchronizacji poziomej powinna być większa niż 4,8% całkowitego czasu poziomego lub 0,8 μs, w zależności od tego, która wartość jest większa.
• Szerokość impulsu wygaszania poziomego powinna być większa niż 2,5 μs.
• Szerokość impulsu wygaszania pionowego powinna być większa niż 450 µs

Projekt lub specyfikacja mogą ulec zmianie bez uprzedzenia.
