MANUALE UTENTE SDM976D SONY

• Macintosh è un marchio di fabbrica concesso in licenza ad Apple Computer, Inc., registrato negli Stati Uniti e in altri paesi.• Windows è un marchio di fabbrica registrato di Microsoft Corporation negli Stati Uniti e in altri paesi.• VESA e DDC sono marchi di fabbrica di Video Electronics Standards Association.

è un marchio registrato negli Stati Uniti.• Adobe e Acrobat sono marchi di fabbrica di Adobe Systems Incorporated.• Tutti gli altri nomi di prodotti citati nel presente manuale potrebbero essere marchi di fabbrica o marchi di fabbrica registrati delle rispettive società.

• Inoltre, “™” e “®” non vengono sempre citati nel presente manuale. http://www.sony.net/ 3 (IT) Precauzioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Identificazione delle parti e dei comandi. . . . . . . . . . . . . . . . . . . . . . 5 Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 Punto 1: Uso del supporto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Punto 2: Collegamento del display al computer . . . . . . . . . . . . . . . 6 Punto 3: Collegamento del cavo di alimentazione. . . . . . . . . . . . . . 7 Punto 4: Fissaggio dei cavi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Punto 5: Accensione del monitor e del computer . . . . . . . . . . . . . . 7 Regolazione dell’inclinazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Selezione del segnale di ingresso (tasto INPUT) (solo SDM-E76D/SDM-E96D) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Personalizzazione del monitor . . . . . . . . . . . . . . . . . . . . .9 Modalità di spostamento all’interno del menu. . . . . . . . . . . . . . . . . . 9 Regolazione della retroilluminazione (RETROILLUMINAZ) . . . . . . 10 Regolazione del contrasto (CONTRASTO) . . . . . . . . . . . . . . . . . . 11 Regolazione del livello del nero di un’immagine (LUMINOSITÀ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Regolazione della nitidezza e della centratura dell’immagine (SCHERMO) (solo segnale RGB analogico) . . . . . . . . . . . . . . . . . 11 Regolazione della temperatura di colore (COLORE) . . . . . . . . . . . 13 Modifica dell’impostazione della gamma (GAMMA) . . . . . . . . . . . . 14 Regolazione della nitidezza (NITIDEZZA) . . . . . . . . . . . . . . . . . . . 14 Modifica della posizione dei menu (POSIZIONE MENU) . . . . . . . . 14 Modifica automatica dell’ingresso (RILEV INGRESSO) (solo SDM-E76D/SDM-E96D) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Selezione della lingua per i menu a schermo (LANGUAGE) . . . . . 15 Impostazioni aggiuntive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Funzionalità tecniche . . . . . . . . . . . . . . . . . . . . . . . . . . .16 Funzione di risparmio energetico . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Funzione di regolazione automatica della qualità dell’immagine (solo segnale RGB analogico) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Guida alla soluzione dei problemi . . . . . . . . . . . . . . . . .17 Messaggi a schermo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Sintomi e soluzioni dei problemi . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 Caratteristiche tecniche . . . . . . . . . . . . . . . . . . . . . . . . .20 TCO’03 Eco-document . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i4 (IT) Precauzioni Avvertimento sui collegamenti dell’alimentazione

• Utilizzare il cavo di alimentazione in dotazione. In caso contrario, assicurarsi che il cavo utilizzato sia compatibile con la tensione operativa locale. Per gli utenti negli Stati Uniti Se non viene utilizzato il cavo adeguato, il monitor non sarà conforme agli standard FCC. Per gli utenti nel Regno Unito Se il monitor viene utilizzato nel Regno Unito, utilizzare il cavo di alimentazione appropriato per il Regno Unito. Installazione Non installare né lasciare il monitor:

• In luoghi soggetti a temperature eccessivamente elevate, ad esempio in prossimità di radiatori, condotti d’aria calda o alla luce solare diretta. L’esposizione del monitor a temperature elevate, come in prossimità di condotti d’aria calda o all’interno di un’auto parcheggiata al sole, potrebbe causare la deformazione del rivestimento del monitor o problemi di funzionamento.

• In luoghi soggetti a scosse o vibrazioni meccaniche.

• In prossimità di apparecchiature che generano forti campi magnetici, quali televisori o altri apparecchi a uso domestico.

• In luoghi soggetti a sporco, polvere o sabbia eccessivi, ad esempio in prossimità di finestre aperte o di uscite. Se il display viene installato temporaneamente in un luogo aperto, assicurarsi di prendere le adeguate precauzioni contro sporco e polvere. Diversamente, è possibile che si verifichino problemi di funzionamento irreparabili. Collocare questa unità su una superficie piana. Non collocarla su una superficie irregolare come il bordo di un tavolo. Se una parte dell’unità fuoriesce da tale superficie, potrebbe cadere e procurare danni alle cose o lesioni alle persone. Manutenzione dello schermo LCD

• Non lasciare lo schermo LCD rivolto verso il sole poiché potrebbe venire danneggiato. Prendere le dovute precauzioni se il monitor viene posizionato in prossimità di una finestra.

• Non esercitare alcuna pressione sullo schermo LCD né graffiarlo. Non collocare oggetti pesanti sullo schermo LCD. Questa azione potrebbe causare la perdita di uniformità dello schermo e il malfunzionamento del pannello LCD.

• Se il monitor viene utilizzato in un luogo freddo, è possibile che sullo schermo appaia un’immagine residua. Non si tratta di un problema di funzionamento. Lo schermo torna alle condizioni normali non appena la temperatura raggiunge un livello di utilizzo normale.

• Se un fermo immagine viene visualizzato per un periodo prolungato, potrebbe apparire momentaneamente un’immagine residua. Questa immagine sparirà in poco tempo.

• Durante il funzionamento, il pannello LCD si scalda. Non si tratta di un problema di funzionamento. Nota sullo schermo LCD (display a cristalli liquidi) Lo schermo LCD è il risultato di una tecnologia ad alta precisione. Tuttavia, è possibile che presenti costantemente piccoli punti neri o luminosi (rossi, blu o verdi) o strisce colorate irregolari o fenomeni di luminosità. Non si tratta di un problema di funzionamento. (Punti effettivi: oltre 99,99%) Manutenzione

• Prima di pulire il monitor, assicurarsi di scollegare il cavo di alimentazione dalla presa di rete.

• Per pulire lo schermo LCD, utilizzare un panno morbido. Se viene utilizzata una soluzione detergente per vetri, assicurarsi che non contenga soluzioni antistatiche o additivi simili onde evitare di graffiare il rivestimento dello schermo LCD.

• Per pulire il rivestimento, il pannello e i comandi, utilizzare un panno morbido leggermente inumidito con una soluzione detergente neutra. Non utilizzare alcun tipo di polvere o spugnetta abrasiva né solventi come alcool o benzene.

• Non strofinare, premere o tamburellare sulla superficie dello schermo LCD con oggetti abrasivi o appuntiti come una penna a sfera o un cacciavite. Questo tipo di contatto può graffiare il cinescopio a colori.

• Si noti che i materiali impiegati e il rivestimento dello schermo LCD potrebbero deteriorarsi se il monitor viene esposto a solventi volatili quali gli insetticidi o se rimane in contatto a lungo con gomma o materiali in vinile. Trasporto

• Per trasportare il monitor, scollegare da esso tutti i cavi e afferrarlo saldamente con entrambe le mani. Se il monitor cade, si potrebbero causare ferite alle persone o danni al monitor stesso.

• Per trasportare il monitor o inviarlo in riparazione, utilizzare il materiale di imballaggio originale. Installazione a parete o su un supporto di montaggio Per installare lo schermo a parete o su un supporto di montaggio è opportuno rivolgersi a personale qualificato. Smaltimento del monitor

• Non smaltire il monitor insieme ai normali rifiuti domestici.

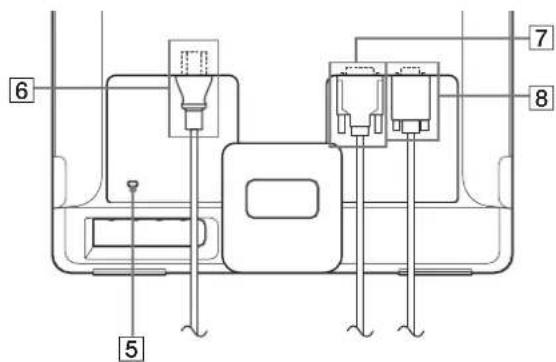

• Il tubo a fluorescenza utilizzato per questo monitor contiene mercurio. Lo smaltimento del monitor deve quindi essere effettuato in conformità alle norme sanitarie locali. L’apparecchio deve essere installato vicino ad una presa facilmente accessibile. Esempio di tipi di spina da 100 a 120 V CA da 200 a 240 V CA solo 240 V CA5 (IT) Identificazione delle parti e dei comandi Per ulteriori informazioni, consultare le pagine indicate tra parentesi. L’interruttore 1 (alimentazione) e i tasti di controllo si trovano nella parte inferiore destra del lato anteriore del monitor. Parte anteriore del display Parte posteriore del display 1 Interruttore e indicatore di accensione 1 (alimentazione) (pagine 7, 16) Per attivare o disattivare il display, premere l’interruttore 1 (alimentazione). L’indicatore di accensione si illumina in verde all’accensione del display e in arancione quando il monitor si trova nel modo di risparmio energetico. 2 Tasto MENU (pagine 9, 10) Questo tasto consente di visualizzare o di chiudere il menu principale. È inoltre possibile attivare la funzione DDC/CI tenendo premuto questo tasto per più di 8 secondi. 3 Tasti m/M (pagina 10) Questi tasti dispongono della stessa funzione dei tasti m/M durante la selezione delle voci di menu e durante l’effettuazione delle regolazioni. 4 Tasto OK (pagina 10) Utilizzare questo tasto per selezionare una voce o per eseguire le impostazioni del menu. Tasto INPUT (pagina 8) (solo SDM-E76D/SDM-E96D) Utilizzare questo tasto per selezionare il segnale di ingresso video tra INPUT1 e INPUT2 quando due computer sono collegati al monitor. 5 Foro di protezione Utilizzare il foro di protezione con il sistema di sicurezza Micro Saver Security System Kensington. Micro Saver Security System è un marchio di fabbrica di Kensington. 6 Connettore AC IN (pagina 7) Collegare il cavo di alimentazione (in dotazione). 7 Connettore di ingresso DVI-D (RGB digitale) per INPUT1 (pagina 6) (solo SDM-E76D/SDM-E96D) Questo connettore trasmette i segnali video RGB digitali conformi allo standard DVI Rev.1.0. 8 Connettore di ingresso HD15 (RGB analogico) (pagina 6) Tramite questo connettore vengono immessi i segnali video RGB analogici (0,7 Vp-p, positivo) e i segnali SYNC.

Premere per accendere o spegnere il display.6 (IT) Installazione Prima di utilizzare il monitor, controllare che nella confezione siano contenuti i seguenti articoli:

• Cavo di alimentazione

• Cavo del segnale video HD15-HD15 (RGB analogico)

• CD-ROM (software di utilità per Windows/Macintosh, istruzioni per l’uso e così via)

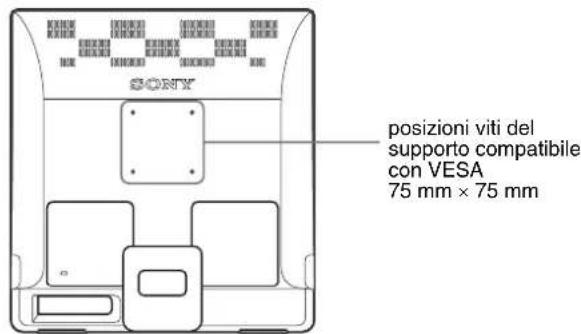

• Guida all’installazione rapida Punto 1:Uso del supporto x Utilizzare il supporto in dotazione Aprire il supporto. Nota Inizialmente, il piedistallo è chiuso. Accertarsi di non collocare il display in senso verticale sul piedistallo chiuso. Infatti, in tal caso il display potrebbe cadere. x Utilizzare il supporto compatibile con VESA Se si utilizza un supporto o un braccio di montaggio compatibile con VESA non in dotazione, utilizzare le viti compatibili con VESA per collegarlo. Il display può essere utilizzato con o senza il supporto in dotazione. Punto 2:Collegamento del display al computer Prima di effettuare i collegamenti, spegnere il monitor e il computer. Note

• Non toccare i piedini del connettore del cavo del segnale video onde evitare di piegarli.

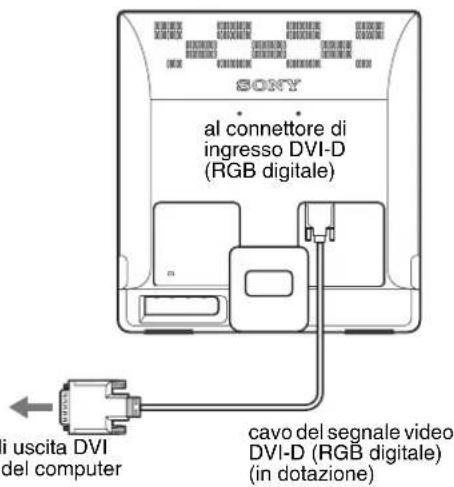

• Controllare l’allineamento del connettore HD15 onde evitare il piegamento dei piedini del connettore del cavo del segnale video. x Collegamento a un computer dotato di connettore di uscita DVI (RGB digitale) (solo SDM-E76D/SDM-E96D) Utilizzando il cavo del segnale video DVI-D (RGB digitale) in dotazione, collegare il computer al connettore di ingresso DVI-D (RGB digitale) del monitor. x Collegamento a un computer dotato di connettore di uscita HD15 (RGB analogico) Utilizzando il cavo del segnale video HD15-HD15 (RGB analogico) in dotazione, collegare il computer al connettore di ingresso HD15 del monitor (RGB analogico). posizioni viti del supporto compatibile con VESA 75 mm × 75 mm al connettore di uscita DVI (RGB digitale) del computer cavo del segnale video DVI-D (RGB digitale) (in dotazione) al connettore di ingresso DVI-D (RGB digitale) al connettore di uscita HD15 (RGB analogico) del computer cavo del segnale video

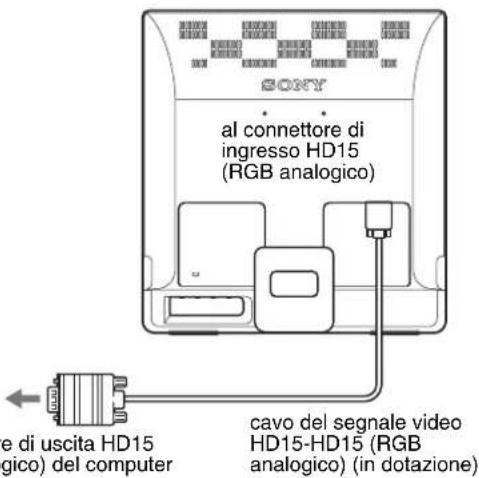

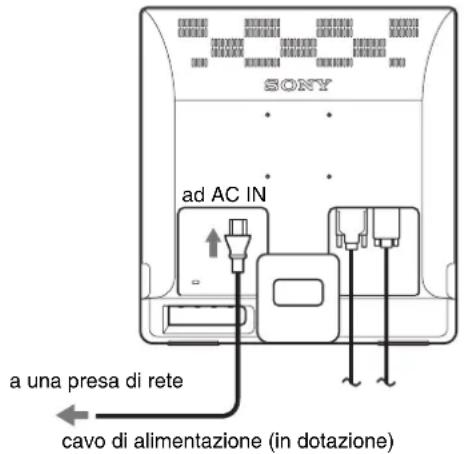

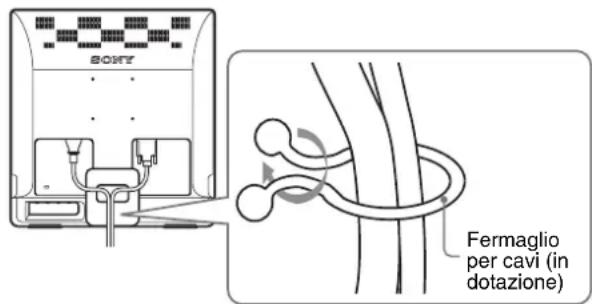

analogico) (in dotazione) al connettore di ingresso HD15 (RGB analogico)7 (IT) Punto 3:Collegamento del cavo di alimentazione Con il monitor e il computer spenti, collegare il cavo di alimentazione prima al monitor, quindi ad una presa di rete. Punto 4:Fissaggio dei cavi Avvolgere cavi e fili. Utilizzando il fermaglio per cavi in dotazione, avvolgere i cavi e i fili. Punto 5:Accensione del monitor e del computer Premere l’interruttore 1 (alimentazione). L’indicatore 1 (alimentazione) del monitor si illumina in verde. Accendere il computer. L’installazione del monitor è completata. Se necessario, utilizzare i comandi del monitor per regolare l’immagine. Se sullo schermo non appare alcuna immagine

• Verificare che il cavo di alimentazione e il cavo del segnale video siano collegati in modo corretto.

• Se sullo schermo appare il messaggio NO SEGNALE IN INGRESSO: Il computer si trova nella modalità di risparmio energetico. Premere un tasto qualsiasi sulla tastiera o spostare il mouse.

• Se sullo schermo appare il messaggio CAVO SCOLLEGATO: Verificare che il cavo del segnale video sia collegato correttamente.

• Se sullo schermo appare il messaggio FUORI GAMMA: Collegare di nuovo il monitor utilizzato in precedenza. Quindi, regolare la scheda grafica del computer come indicato di seguito. Per ulteriori informazioni sui messaggi a schermo, vedere “Sintomi e soluzioni dei problemi” a pagina 18. Non sono richiesti driver specifici Il monitor supporta lo standard Plug & Play “DDC” e rileva automaticamente tutte le informazioni video. Non è richiesta l’installazione di driver specifici sul computer. Alla prima accensione del computer dopo il collegamento del monitor, è possibile che venga visualizzata la procedura guidata di configurazione. In tal caso, seguire le istruzioni a schermo. Viene selezionato automaticamente il monitor Plug & Play in modo che sia possibile utilizzarlo. La frequenza verticale passa a 60 Hz. Poiché un eventuale sfarfallio dell’immagine non indica problemi di funzionamento del monitor, è possibile procedere all’utilizzo. Non è necessario impostare la frequenza verticale su particolari valori elevati. ad AC IN a una presa di rete cavo di alimentazione (in dotazione) Fermaglio per cavi (in dotazione) Questa illustrazione si riferisce alla parte posteriore del monitor SDM-E76D. Lo stesso vale per gli altri modelli. RGB analogico RGB digitale (solo SDM-E76D/ SDM-E96D) Frequenza orizzontale 28-80 kHz 28-64 kHz Frequenza verticale 56-75 Hz 60 Hz Risoluzione 1280 × 1024 o inferiore 1280 × 1024 o inferiore8 (IT) Regolazione dell’inclinazione È possibile regolare questo display entro i valori di angolazione indicati di seguito. Afferrare i lati inferiori del pannello LCD, quindi regolare l’inclinazione dello schermo. Utilizzo ottimale del display Questo display è stato progettato in modo da poter ottenere una posizione visiva ottimale. Regolare l’angolo di visione del display in base all’altezza della scrivania e della sedia e in modo da non avere il riflesso della luce direttamente negli occhi. Nota Quando si regola l’inclinazione dello schermo, accertarsi di non far cadere lo schermo dalla scrivania. Selezione del segnale di ingresso (tasto INPUT) (solo SDM-E76D/SDM-E96D) Premere il tasto INPUT. Ad ogni pressione di questo tasto, il segnale di ingresso cambia. Circa 5°–25° Messaggio a schermo (visualizzato per circa 5 secondi nell’angolo superiore sinistro) Configurazione del segnale di ingresso INPUT1 : DVI-D Connettore di ingresso DVI-D (RGB digitale) per INPUT1 INPUT2 : HD15 Connettore di ingresso HD15 (RGB analogico) per INPUT2 OK / INPUT9 (IT) Personalizzazione del monitor Tramite il menu a schermo è possibile effettuare numerose regolazioni. Modalità di spostamento all’interno del menu Per visualizzare il menu principale, premere il tasto MENU. Vedere a pagina 10 per ulteriori informazioni sull’utilizzo del tasto MENU. Utilizzare i tasti m/M e OK per selezionare le icone raffigurate nell’illustrazione del menu principale riportata sopra. Vengono visualizzati i seguenti menu da 1 a 0. Tenere premuto m per scorrere verso il basso fino a visualizzare le icone dei menu da 9 a 0. Vedere pagina 10 per ulteriori informazioni sull’utilizzo dei tasti m/M e OK. Prima di procedere alle regolazioni Collegare il monitor e il computer, quindi accenderli. Per ottenere i migliori risultati, attendere almeno 30 minuti prima di effettuare le regolazioni. 1 RETROILLUMINAZ (pagina 10) Selezionare il menu RETROILLUMINAZ per regolare la luminosità della retroilluminazione. 2 CONTRASTO 6 (pagina 11) Selezionare il menu CONTRASTO per regolare il contrasto dell’immagine. MENU

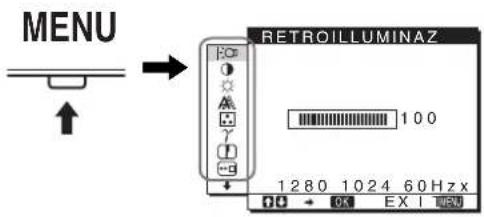

1280 1024 60Hzx/EX I TRETROILLUMINAZ 1280 1024 60Hzx/EX I TRETROILLUMINAZ 1280 1024 60Hzx/EX I TCONTRASTO 3 LUMINOSITÀ 8 (pagina 11) Selezionare il menu LUMINOSITÀ per regolare la luminosità dell’immagine (livello del nero). 4 SCHERMO (pagina 11) Selezionare il menu SCHERMO per regolare la nitidezza (fase/pixel) o la centratura (posizione orizzontale/verticale) dell’immagine. 5 COLORE (pagina 13) Selezionare il menu COLORE per regolare la temperatura di colore dell’immagine. Tramite questo menu viene regolato il tono dello schermo. Se COLORE è impostato su sRGB, non è possibile regolare CONTRASTO, LUMINOSITÀ o GAMMA. 6 GAMMA (pagina 14) Selezionare il menu GAMMA per modificare l’impostazione della tonalità di colore dell’immagine. 7 NITIDEZZA (pagina 14) Selezionare il menu NITIDEZZA per regolare la nitidezza dei contorni delle immagini. 8 POSIZIONE MENU (pagina 14) Selezionare il menu POSIZIONE MENU per modificare la posizione del menu a schermo.

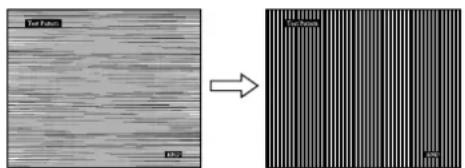

1280 1024 60Hzx/EX I TLUMINOSITÀ1280 1024 60Hzx/EX I TREGOLAZ AUTOM FASE PIXEL CENTRO ORIZ CENTRO VERTSCHERMO1280 1024 60Hzx/EX I T9 300K6500K sRGB UTENTE REGOLAZ I ON ICOLORE1280 1024 60Hzx/EX I TGAMMA 1GAMMA 2GAMMA 3GAMMA1280 1024 60Hzx/EX I T NITIDEZZA1280 1024 60Hzx/EX I TPOSIZIONE MENU10 (IT) x Utilizzo dei tasti MENU, m/M e OK 1 Visualizzazione del menu principale. Per visualizzare il menu principale, premere il tasto MENU. 2 Selezione del menu che si desidera regolare. Premere i tasti m/M per visualizzare il menu desiderato. Per selezionare la voce di menu, premere OK. 3 Regolazione del menu. Per effettuare le regolazioni, premere i tasti m/M, quindi premere il tasto OK. Quando viene premuto il tasto OK, l’impostazione viene memorizzata, quindi l’apparecchio torna al menu precedente. 4 Chiusura del menu. Per tornare alla visualizzazione normale, premere una volta il tasto MENU. Se non viene premuto alcun tasto, il menu si chiude automaticamente dopo circa 45 secondi. x Ripristino delle regolazioni Tramite il menu RIPRISTINO è possibile ripristinare le regolazioni. Vedere a pagina 15 per ulteriori informazioni sul ripristino delle regolazioni. x Controllo del monitor dal computer Tenere premuto il tasto MENU per almeno 5 secondi. Viene visualizzato un messaggio a schermo che indica l’impostazione corrente. Dopo 3 secondi, l’impostazione DDC/CI viene attivata o disattivata, come mostrato di seguito. Nota La funzione può essere utilizzata solo su computer che supportano la funzione DDC/CI (Display Data Channel Command Interface). Regolazione della retroilluminazione (RETROILLUMINAZ) Se lo schermo è eccessivamente luminoso, regolare la retroilluminazione per renderne più chiara la visibilità. 1 Premere il tasto MENU. Sullo schermo appare il menu principale. 2 Premere i tasti m/M per selezionare (RETROILLUMINAZ), quindi premere il tasto OK. Il menu RETROILLUMINAZ viene visualizzato sullo schermo. 3 Premere i tasti m/M per regolare il livello della retroilluminazione, quindi premere il tasto OK. 9 RILEV INGRESSO (pagina 14) (solo SDM- E76D/SDM-E96D). Il monitor rileva automaticamente un segnale di ingresso in un terminale e modifica automaticamente l’ingresso prima che il monitor passi alla modalità di risparmio energetico. 0 LANGUAGE (pagina 15) Selezionare LANGUAGE per cambiare la lingua utilizzata per i menu o i messaggi. qa Altri menu (pagina 15) Impostare le voci di menu riportate di seguito.

Messaggi a schermo (visualizzati per qualche istante) DDC-CI: SÌ (impostazione predefinita) Consente il controllo delle impostazioni di menu dal computer. DDC-CI: NO Non consente il controllo delle impostazioni di menu dal computer. MENU11 (IT) Regolazione del contrasto (CONTRASTO) Regolare il contrasto dell’immagine. Nota Se COLORE è impostato su sRGB, non è possibile regolare CONTRASTO, LUMINOSITÀ o GAMMA. 1 Premere il tasto MENU. Sullo schermo appare il menu principale. 2 Premere i tasti m/M per selezionare 6 (CONTRASTO), quindi premere il tasto OK. Il menu CONTRASTO viene visualizzato sullo schermo. 3 Premere i tasti m/M per regolare il contrasto, quindi premere il tasto OK. Regolazione del livello del nero di un’immagine (LUMINOSITÀ) Regolare la luminosità dell’immagine (livello di nero). Nota Se COLORE è impostato su sRGB, non è possibile regolare CONTRASTO, LUMINOSITÀ o GAMMA. 1 Premere il tasto MENU. Sullo schermo appare il menu principale. 2 Premere i tasti m/M per selezionare 8 (LUMINOSITÀ), quindi premere il tasto OK. Il menu LUMINOSITÀ viene visualizzato sullo schermo. 3 Premere i tasti m/M per regolare la luminosità, quindi premere il tasto OK. Regolazione della nitidezza e della centratura dell’immagine (SCHERMO) (solo segnale RGB analogico) x Funzione di regolazione automatica della qualità dell’immagine Quando il monitor riceve un segnale di ingresso, la posizione e la nitidezza dell’immagine (fase/ pixel) vengono regolate automaticamente, assicurando che sullo schermo appaia un’immagine nitida (pagina 16). Note

• Se la funzione di regolazione automatica della qualità dell’immagine è attivata, l’unico interruttore ad essere attivo è 1 (alimentazione).

• Si potrebbe verificare uno sfarfallio dell’immagine in questa fase, che non è indice di problemi di funzionamento. Attendere per qualche istante il completamento della regolazione. Se la funzione di regolazione automatica della qualità dell’immagine di questo monitor non è in grado di regolare completamente l’immagine È possibile procedere manualmente a ulteriori regolazioni della qualità dell’immagine per il segnale di ingresso corrente (vedere REGOLAZ AUTOM di seguito). In caso sia necessario procedere a ulteriori regolazioni della qualità dell’immagine È possibile regolare manualmente la nitidezza (fase/pixel) e la posizione (orizzontale/verticale) dell’immagine. Tali regolazioni vengono memorizzate e richiamate automaticamente non appena il display riceve il medesimo segnale di ingresso. Se viene cambiato il segnale di ingresso dopo che il computer è stato collegato di nuovo, è possibile che queste impostazioni debbano essere ripetute. x Effettuare ulteriori regolazioni automatiche della qualità dell’immagine per il segnale di ingresso corrente (REGOLAZ AUTOM) Impostare la fase, la distanza pixel e la posizione orizzontale/ verticale ottimale per il segnale di ingresso corrente. 1 Premere il tasto MENU. Sullo schermo appare il menu principale. 2 Premere i tasti m/M per selezionare (SCHERMO), quindi premere il tasto OK. Il menu SCHERMO viene visualizzato sullo schermo. 3 Premere i tasti m/M per selezionare REGOLAZ AUTOM, quindi premere il tasto OK. Sullo schermo viene visualizzato il menu REGOLAZ AUTOM. 4 Premere i tasti m/M per selezionare SÌ o NO, quindi premere il tasto OK.

• SÌ: Regolare opportunamente la fase, i pixel e la posizione orizzontale/verticale per il segnale di ingresso corrente, quindi memorizzare le impostazioni inserite. Nota Quando il monitor è acceso o il segnale di ingresso è stato modificato, REGOLAZ AUTOM effettua le regolazioni automatiche.

• NO: REGOLAZ AUTOM non è disponibile. Nota REGOLAZ AUTOM funziona automaticamente quando viene modificato il segnale d ingresso. 5 Premere i tasti m/M per selezionare , quindi premere il tasto OK. Tornare alla schermata di menu.12 (IT) x Regolazione manuale della nitidezza e della posizione dell’immagine (PIXEL/FASE/ CENTRO ORIZ/CENTRO VERT) È possibile regolare la nitidezza dell’immagine come segue. Questo tipo di regolazione è efficace se il computer viene collegato al connettore di ingresso HD15 (RGB analogico) del monitor. 1 Impostare la risoluzione del monitor su

2 Caricare il CD-ROM. 3 Avvio del CD-ROM Per Windows Se l’esecuzione viene avviata automaticamente: Selezionare area, lingua e modello, quindi fare clic su Strumento di regolazione monitor (UTILITY). 4 Fare clic su “Adjust” e confermare la risoluzione attuale (valore superiore) e la risoluzione raccomandata (valore inferiore), quindi fare clic su “Next”. Viene visualizzato il modello di prova per PIXEL. 5 Premere il tasto MENU. Sullo schermo appare il menu principale. 6 Premere i tasti m/M per selezionare (SCHERMO), quindi premere il tasto OK. Il menu SCHERMO viene visualizzato sullo schermo. 7 Premere i tasti m/M per selezionare PIXEL, quindi premere il tasto OK. Il menu PIXEL viene visualizzato sullo schermo. 8 Premere i tasti m/M fino a far scomparire le strisce verticali. Regolare in modo che le strisce verticali scompaiano. 9 Premere il tasto OK. Sullo schermo appare il menu principale. Se su tutto lo schermo vengono visualizzate delle strisce orizzontali, regolare la FASE seguendo la procedura riportata di seguito. 10 Fare clic su “Next”. Viene visualizzato il modello di prova per FASE. 11 Premere i tasti m/M per selezionare FASE, quindi premere il tasto OK. Il menu FASE viene visualizzato sullo schermo. 12 Premere i tasti m/M fino a ridurre al minimo le strisce orizzontali. Regolare in modo che le strisce orizzontali vengano ridotte al minimo. 13 Premere il tasto OK. Sullo schermo appare il menu principale. 14 Fare clic su “Next”. Viene visualizzato il modello di prova per CENTRO. 15 Premere i tasti m/M per selezionare CENTRO ORIZ o CENTRO VERT, quindi premere il tasto OK. Il menu CENTRO ORIZ o CENTRO VERT viene visualizzato sullo schermo. 16 Premere i tasti m/M per centrare il modello di prova sullo schermo. 17 Fare clic su “Next”. Fare clic su “End” o “ESCI” per disattivare il modello di prova. Se l’esecuzione non viene avviata automaticamente: 1 Aprire “Risorse del computer” e fare clic destro sull’icona del CD-ROM. Selezionare “Esplora” per aprire il CD-ROM. 2 Aprire [Utility] e selezionare [WINDOWS]. 3 Avviare [WIN_UTILITY.EXE]. Viene visualizzato il modello di prova. Passare al punto 4. Per Macintosh 1 Aprire il CD-ROM. 2 Aprire [Utility] e selezionare [MAC]. 3 Aprire [MAC UTILITY], quindi avviare [MAC_CLASSIC_UTILITY] o [MAC_OSX_UTILITY]. Viene visualizzato il modello di prova. Passare al punto 4. 4 Premere il tasto MENU. Sullo schermo appare il menu principale. 5 Premere i tasti m/M per selezionare (SCHERMO), quindi premere il tasto OK. Il menu SCHERMO viene visualizzato sullo schermo. 6 Premere i tasti m/M per selezionare FASE, quindi premere il tasto OK. Il menu FASE viene visualizzato sullo schermo.13 (IT) 7 Premere i tasti m/M fino a ridurre al minimo le strisce orizzontali. Regolare in modo che le strisce orizzontali vengano ridotte al minimo. 8 Premere il tasto OK. Sullo schermo appare il menu principale. Se su tutto lo schermo vengono visualizzate delle strisce verticali, regolare PIXEL seguendo le procedure riportate di seguito. 9 Premere i tasti m/M per selezionare PIXEL, quindi premere il tasto OK. Il menu PIXEL viene visualizzato sullo schermo. 10 Premere i tasti m/M fino a far scomparire le strisce verticali. Regolare in modo che le strisce verticali scompaiano. 11 Premere il tasto OK. Sullo schermo appare il menu principale. 12 Premere i tasti m/M per selezionare CENTRO ORIZ o CENTRO VERT, quindi premere il tasto OK. Il menu CENTRO ORIZ o CENTRO VERT viene visualizzato sullo schermo. 13 Premere i tasti m/M per centrare il modello di prova sullo schermo. 14 Fare clic su “END” sullo schermo per disattivare il modello di prova. Regolazione della temperatura di colore (COLORE) È possibile selezionare il livello del colore dell’immagine relativo al campo di colore del bianco a partire dalle impostazioni della temperatura di colore predefinite. Se necessario, è inoltre possibile effettuare la sintonia fine della temperatura del colore. È possibile impostare la temperatura di colore desiderata per ciascuno dei modi relativi alla luminosità dello schermo. 1 Premere il tasto MENU. Sullo schermo appare il menu principale. 2 Premere i tasti m/M per selezionare (COLORE), quindi premere il tasto OK. Il menu COLORE viene visualizzato sullo schermo. 3 Premere i tasti m/M per selezionare la temperatura di colore desiderata, quindi premere premere il tasto OK. Se la temperatura viene abbassata da 9300K a 6500K (impostazione predefinita), i bianchi passeranno gradualmente da una tinta bluastra ad una rossastra. Selezionando “sRGB”, il colore viene regolato in base al profilo sRGB. (L’impostazione del colore sRGB è un protocollo standard a livello industriale relativo allo spazio di colore progettato per i computer.) Se viene selezionato “sRGB”, è necessario che le impostazioni del colore del computer vengano impostate sul profilo sRGB. Note

• Se un computer o un altro apparecchio collegato non è conforme a sRGB, il colore non può essere regolato in base al profilo sRGB.

• Se COLORE è impostato su sRGB, non è possibile regolare CONTRASTO, LUMINOSITÀ o GAMMA. Sintonia fine della temperatura di colore (REGOLAZ UTENTE)

Premere i tasti m/M per selezionare REGOLAZIONI, quindi premere il tasto OK. Il menu REGOLAZ UTENTE viene visualizzato sullo schermo. 2 Premere i tasti m/M per selezionare R (rosso) o B (blu), quindi premere il tasto OK. Premere quindi i tasti m/M per regolare la temperatura di colore e premere il tasto OK. Poiché questa impostazione modifica la temperatura di colore aumentando o diminuendo i componenti R e B rispetto a V (verde), il componente V è fisso.

REGOLAZ UTENTE14 (IT) 3 Premere i tasti m/M per selezionare , quindi premere il tasto OK. La nuova impostazione del colore viene memorizzata per UTENTE e sarà automaticamente richiamata selezionando UTENTE. Sullo schermo appare il menu principale. Modifica dell’impostazione della gamma (GAMMA) È possibile associare la tonalità di colore dell’immagine visualizzata sullo schermo a quella dell’immagine originale. Nota Se COLORE è impostato su sRGB, non è possibile regolare CONTRASTO, LUMINOSITÀ o GAMMA. 1 Premere il tasto MENU. Sullo schermo appare il menu principale. 2 Premere i tasti m/M per selezionare (GAMMA), quindi premere il tasto OK. Il menu GAMMA viene visualizzato sullo schermo. 3 Premere i tasti m/M per selezionare la modalità desiderata e premere il tasto OK. Regolazione della nitidezza (NITIDEZZA) Regolare la nitidezza dei contorni dell’immagine e così via. 1 Premere il tasto MENU. Sullo schermo appare il menu principale. 2 Premere i tasti m/M per selezionare (NITIDEZZA), quindi premere il tasto OK. Il menu NITIDEZZA viene visualizzato sullo schermo. 3 Premere i tasti m/M per regolare la nitidezza e premere il tasto OK. Modifica della posizione dei menu (POSIZIONE MENU) Se il menu visualizzato copre l’immagine sullo schermo, è possibile spostarlo. 1 Premere il tasto MENU. Sullo schermo appare il menu principale. 2 Premere i tasti m/M per selezionare (POSIZIONE MENU), quindi premere il tasto OK. Il menu POSIZIONE MENU viene visualizzato sullo schermo. 3 Premere i tasti m/M per selezionare la posizione desiderata e premere il tasto OK. Esistono tre posizioni per le parti superiore, centrale e inferiore dello schermo. Modifica automatica dell’ingresso (RILEV INGRESSO) (solo SDM-E76D/SDM-E96D) Selezionando RIL AUTO ATT nel menu RILEV INGRESSO, il monitor rileva automaticamente il segnale di ingresso in un terminale di ingresso, quindi modifica automaticamente l’ingresso prima che il monitor entri nel modo di risparmio energetico. 1 Premere il tasto MENU. Sullo schermo appare il menu principale. 2 Premere i tasti m/M per selezionare (RILEV INGRESSO), quindi premere il tasto OK. Il menu RILEV INGRESSO viene visualizzato sullo schermo. 3 Premere i tasti m/M per selezionare la modalità desiderata e premere il tasto OK.

• RIL AUTO ATT: se il terminale di ingresso selezionato è privo di segnale di ingresso o se viene selezionato un terminale di ingresso mediante il tasto INPUT sul monitor e il terminale è privo di segnale di ingresso, appare il messaggio a schermo (pagina 17) e il monitor controlla automaticamente il segnale di ingresso in un altro terminale per modificare l’ingresso. Quando l’ingresso viene modificato, il terminale di ingresso selezionato viene visualizzato nella parte superiore sinistra dello schermo. In assenza di segnale di ingresso, il monitor entra automaticamente nel modo di risparmio energetico.

• RIL AUTO DIS: l’ingresso non viene modificato automaticamente. Premere il tasto INPUT per modificare l’ingresso.15 (IT) Selezione della lingua per i menu a schermo (LANGUAGE) È possibile cambiare la lingua utilizzata per i menu o i messaggi visualizzati sul presente monitor. 1 Premere il tasto MENU. Sullo schermo appare il menu principale. 2 Continuare a premere il tasto m finché non viene visualizzata l’icona relativa all’opzione desiderata. 3 Premere i tasti m/M per selezionare (LANGUAGE), quindi premere il tasto OK. Il menu LANGUAGE viene visualizzato sullo schermo. 4 Premere i tasti m/M per selezionare una lingua e premere il tasto OK.

• : Cinese Impostazioni aggiuntive È possibile regolare le seguenti opzioni:

• BLOCCO MENU 1 Premere il tasto MENU. Sullo schermo appare il menu principale. 2 Continuare a premere il tasto m finché non viene visualizzata l’icona relativa all’opzione desiderata. 3 Premere i tasti m/M per selezionare l’opzione desiderata e premere il tasto OK. Regolare l’opzione selezionata in base alle seguenti istruzioni.

Ripristino dei dati di regolazione ai valori predefiniti È possibile ripristinare i valori predefiniti delle regolazioni. 1 Premere i tasti m/M per selezionare 0 (RIPRISTINO), quindi premere il tasto OK. Il menu RIPRISTINO viene visualizzato sullo schermo. 2 Premere i tasti m/M per selezionare la modalità desiderata e premere il tasto OK.

• OK: ripristina l’impostazione predefinita di tutti i dati di regolazione. Si noti che l’impostazione di (LANGUAGE) viene mantenuta.

• ANNULLA: annulla il ripristino e ritorna alla schermata del menu. x Blocco dei menu e dei comandi Onde evitare regolazioni o impostazioni accidentali, è possibile bloccare i tasti. 1 Premere i tasti m/M per selezionare (BLOCCO MENU), quindi premere il tasto OK. Il menu BLOCCO MENU viene visualizzato sullo schermo. 2 Premere i tasti m/M per selezionare SÌ oppure NO, quindi premere il tasto OK.

• SÌ: funzionerà solo l’interruttore 1 (alimentazione). Se si tenta di eseguire altre operazioni, sullo schermo verrà visualizzata l’icona (BLOCCO MENU).

• NO: imposta (BLOCCO MENU) su NO. Impostando (BLOCCO MENU) su SÌ, sarà possibile selezionare unicamente questa voce.16 (IT) Funzionalità tecniche Funzione di risparmio energetico Questo monitor è conforme alle direttive sul risparmio energetico di VESA, ENERGY STAR e NUTEK. Se collegato a un computer o a una scheda grafica conforme allo standard DPMS (Display Power Management Standard) per l’ingresso analogico/ DMPM (DVI Digital Monitor Power Management) per l’ingresso digitale, il monitor è in grado di ridurre automaticamente il consumo energetico come mostrato di seguito.

• Quando il computer entra nel modo “attivo-spento”, il segnale di ingresso viene interrotto e sullo schermo appare il messaggio NO SEGNALE IN INGRESSO. Dopo 5 secondi, il monitor entra nel modo di risparmio energetico. ** “Deep sleep” è una modalità di risparmio energetico definita da Environmental Protection Agency. Funzione di regolazione automatica della qualità dell’immagine (solo segnale RGB analogico) Quando il monitor riceve un segnale di ingresso, la posizione e la nitidezza dell’immagine (fase/ pixel) vengono regolate automaticamente, assicurando che sullo schermo appaia un’immagine nitida. Modalità predefinita in fabbrica Quando viene trasmesso un segnale di ingresso al monitor, tale segnale viene fatto corrispondere automaticamente a uno dei modi preimpostati in fabbrica e memorizzati nel monitor, in modo da fornire un’immagine di alta qualità al centro dello schermo. Se il segnale di ingresso corrisponde alla modalità predefinita in fabbrica, l’immagine viene automaticamente visualizzata sullo schermo con le regolazioni predefinite. Se i segnali di ingresso non corrispondono alle modalità predefinite in fabbrica Quando il monitor riceve un segnale di ingresso non corrispondente ad alcuno dei modi predefiniti in fabbrica, viene attivata la funzione di regolazione automatica della qualità dell’immagine, assicurando che sullo schermo appaia sempre un’immagine nitida entro le gamme di frequenza che seguono. Frequenza orizzontale: 28-80 kHz Frequenza verticale: 56-75 Hz Di conseguenza, la prima volta che il monitor riceve segnali di ingresso che non corrispondono ad alcuno dei modi preimpostati in fabbrica, è possibile che l’apparecchio impieghi più tempo del normale per visualizzare l’immagine. Tali dati di regolazione vengono memorizzati automaticamente, in modo che, all’utilizzo successivo del monitor, questo funzioni come quando vengono ricevuti i segnali che corrispondono a uno dei modi preimpostati in fabbrica. Se la fase, la distanza pixel e la posizione dell’immagine vengono regolati manualmente ed è selezionata l’opzione NO di REGOLAZ AUTOM Per alcuni segnali di ingresso, la funzione di regolazione automatica della qualità dell’immagine del monitor potrebbe non essere sufficiente a impostare completamente fase, pixel e posizione. In tal caso, è possibile eseguire le regolazioni manualmente (pagina 12). Le regolazioni eseguite manualmente vengono memorizzate come modalità utente e richiamate automaticamente ogni volta che il monitor riceve gli stessi segnali di ingresso. Note

• Se la funzione di regolazione automatica della qualità dell’immagine è attivata, l’unico interruttore ad essere attivo è 1 (alimentazione).

• Si potrebbe verificare uno sfarfallio dell’immagine in questa fase, che non è indice di problemi di funzionamento. Attendere per qualche istante il completamento della regolazione. Modo di alimentazione Consumo energetico Indicatore di accensione 1 (alimentazione) funzionamento normale 38 W (massimo) (SDM-E76A/SDM-E76D) 44 W (massimo) (SDM-E96A/SDM-E96D) verde attivo-spento* (deep sleep)** 1,0 W (massimo) arancione spento 1,0 W (massimo) spento Nota (solo SDM-E76D/SDM-E96D) Non è necessario regolare i segnali RGB digitali del connettore di ingresso DVI-D per INPUT1.17 (IT) Guida alla soluzione dei problemi Prima di contattare l’assistenza tecnica, consultare la seguente sezione. Messaggi a schermo Se si presenta qualche problema relativo al segnale di ingresso, sullo schermo appare uno dei messaggi descritti di seguito. Per risolvere il problema, vedere “Sintomi e soluzioni dei problemi” a pagina 18. Se viene visualizzato FUORI GAMMA Significa che il segnale di ingresso non è supportato dalle caratteristiche tecniche del monitor. Controllare le voci sottostanti. Se viene visualizzato “xxx.x kHz/ xxx Hz” Significa che la frequenza orizzontale o la frequenza verticale non è supportata dalle caratteristiche tecniche del monitor. Le cifre indicano le frequenze orizzontale e verticale del segnale di ingresso corrente. Se viene visualizzato “RISOLUZIONE > 1280 × 1024” Significa che la risoluzione non è supportata dalle caratteristiche tecniche del monitor (1280 × 1024 o inferiore). Se viene visualizzato NO SEGNALE IN INGRESSO Significa che non è stato immesso alcun segnale.

VAI A RISPARMIO ENERG

Il monitor entrerà nel modo di risparmio energetico dopo circa 5 secondi a partire dal momento in cui viene visualizzato il messaggio. Se viene visualizzato CAVO SCOLLEGATO Significa che il cavo del segnale video è stato scollegato.

VAI A RISPARMIO ENERG

Il monitor entrerà nel modo di risparmio energetico dopo circa 45 secondi a partire dal momento in cui viene visualizzato il messaggio. FUOR I GAMMAxxx . xkHz / xxxHzI NGRESSO1 : DV I –DINFORMAZIONI Esempio Esempio NO SEGNALE I N I GNRE OSS VA I A R I SPARMIO ENE GR

INFORMAZIONII NGRESSO1 : DV I –D

Esempio CAVO SCOL LEGATOINFORMA ZIONII NGRESSO1 : DV I –D VA I A R I SPARMIO ENE GR18 (IT) Sintomi e soluzioni dei problemi Se un problema è causato dal computer o da altri apparecchi collegati, consultare il manuale delle istruzioni dell’apparecchio collegato. Sintomo Controllare quanto segue L’immagine non viene visualizzata L’indicatore 1 (alimentazione) non è illuminato o l’indicatore 1 (alimentazione) non si illumina quando viene premuto l’interruttore 1 (alimentazione).

• Controllare che il cavo di alimentazione sia collegato correttamente. Se viene visualizzato CAVO SCOLLEGATO

• Controllare che il cavo del segnale video sia collegato correttamente e che tutte le spine siano saldamente inserite nelle rispettive prese (pagina 6).

• Controllare che i piedini del connettore di ingresso video non siano piegati o rientranti.

• Verificare che la selezione di ingresso sia correttamente impostata (pagina 8).

• È stato collegato un cavo del segnale video non in dotazione. Se viene collegato un cavo del segnale video diverso da quello in dotazione, è possibile che CAVO SCOLLEGATO venga visualizzato sullo schermo prima che venga attivato il modo di risparmio energetico. Non si tratta di un problema di funzionamento. Se viene visualizzato NO SEGNALE IN INGRESSO o se l’indicatore 1 (alimentazione) è arancione

• Controllare che il cavo del segnale video sia collegato correttamente e che tutte le spine siano saldamente inserite nelle rispettive prese (pagina 6).

• Controllare che i piedini del connettore di ingresso video non siano piegati o rientranti.

• Verificare che la selezione di ingresso sia correttamente impostata (pagina 8). xProblema causato dal computer o da altri apparecchi collegati e non dal monitor

• Il computer si trova nella modalità di risparmio energetico. Premere un tasto qualsiasi sulla tastiera o spostare il mouse.

• Controllare che la scheda grafica sia installata correttamente.

• Aggiornare la scheda grafica con i driver più recenti. In alternativa, utilizzare la versione della scheda grafica adatta al sistema operativo in uso.

• Se si utilizza un computer portatile, impostare l’uscita del computer come uscita video (per i dettagli su come impostare l’uscita video, contattare il produttore del computer).

• Controllare che il computer sia acceso.

• Riavviare il computer. Se viene visualizzato FUORI GAMMA xProblema causato dal computer o da altri apparecchi collegati e non dal monitor

• Controllare che la gamma di frequenza video rientri in quella specificata per il monitor. Se con questo monitor ne è stato sostituito uno precedente, ricollegare quest’ultimo, quindi regolare la scheda grafica del computer come indicato di seguito: Orizzontale: 28-80 kHz (RGB analogico), 28-64 kHz (RGB digitale, solo per SDM-E76D/SDM-E96D) Verticale: 56-75 Hz (RGB analogico), 60 Hz (RGB digitale, solo per SDM-E76D/SDM- E96D) Risoluzione: 1280 × 1024 o inferiore

• Avviare il sistema operativo in modalità provvisoria e riavviare il computer dopo aver impostato la risoluzione. Le impostazioni per la modalità provvisoria variano a seconda del sistema operativo in uso. Per ulteriori informazioni, contattare il produttore del computer. Se viene utilizzato Windows e con questo monitor è stato sostituito un vecchio monitor

• Se con questo monitor ne è stato sostituito uno precedente, ricollegare quest’ultimo e completare le operazioni descritte di seguito. Selezionare “SONY” dall’elenco “Produttore”, quindi selezionare il nome del modello desiderato dall’elenco “Modello” nella schermata di selezione dei dispositivi Windows. Se il nome del modello del monitor non è presente nell’elenco “Modello”, provare “Plug & Play”. Se si utilizza un sistema Macintosh • Se viene utilizzato l’adattatore Macintosh (non in dotazione), verificare che tale adattatore e il cavo del segnale video siano stati collegati correttamente.19 (IT) Se un problema persiste, consultare un rivenditore Sony autorizzato e fornire le informazioni elencate di seguito:

• Descrizione dettagliata del problema

• Nome e caratteristiche tecniche del computer e della scheda grafica L’immagine è tremolante, salta, oscilla o non è chiara

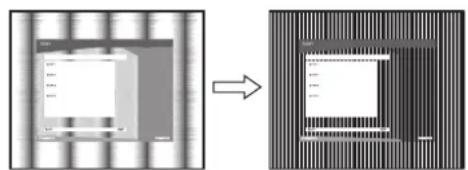

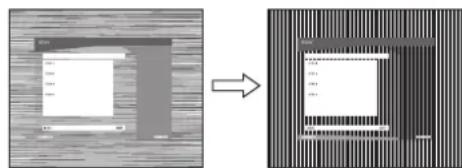

• Regolare i pixel e la fase (pagina 12).

• Provare a collegare il monitor a un’altra presa di rete CA, preferibilmente su un circuito diverso. xProblema causato dal computer o da altri apparecchi collegati e non dal monitor

• Per l’impostazione più adatta del monitor, consultare il manuale della scheda grafica.

• Assicurarsi che il modo grafico (VESA, Macintosh 19" Color, ecc.) e la frequenza del segnale di ingresso siano supportati dal monitor. Anche se la frequenza rientra nella gamma adatta, alcune schede grafiche potrebbero avere un impulso sincronico troppo basso perché il monitor possa sincronizzarvisi correttamente.

• Regolare la frequenza di refresh del computer (frequenza verticale) per ottenere la migliore immagine possibile. L’immagine è sfocata • Regolare la luminosità e il contrasto (pagina 10, 11).

• Regolare i pixel e la fase (pagina 12). xProblema causato dal computer o da altri apparecchi collegati e non dal monitor

• Impostare la risoluzione del computer su 1280 × 1024. L’immagine è sdoppiata • Eliminare eventuali prolunghe del cavo video e/o scatole di commutazione video.

• Controllare che tutte le spine siano inserite saldamente nelle rispettive prese. L’immagine non è centrata o non è delle dimensioni corrette

• Regolare i pixel e la fase (pagina 12).

• Regolare la posizione dell’immagine (pagina 12). Si noti che alcune modalità video non riempiono lo schermo fino ai bordi. L’immagine è troppo piccola xProblema causato dal computer o da altri apparecchi collegati e non dal monitor

• Impostare la risoluzione del computer su 1280 × 1024. L’immagine è scura • Regolare la luminosità mediante il menu LUMINOSITÀ (pagina 11).

• Regolare la retroilluminazione (pagina 10).

• Dopo l’accensione, occorrono alcuni minuti prima che il display si illumini. Sono visibili disturbi ondulati o ellittici (effetto moiré)

• Regolare i pixel e la fase (pagina 12). Il colore non è uniforme • Regolare i pixel e la fase (pagina 12). Il colore bianco non è perfetto • Regolare la temperatura di colore (pagina 13). I tasti del display non funzionano ( viene visualizzato sullo schermo)

• Se il blocco dei menu è impostato su SÌ, impostarlo su NO (pagina 15). Il monitor si spegne dopo poco xProblema causato dal computer o da altri apparecchi collegati e non dal monitor

• Disattivare l’impostazione di risparmio energetico del computer. La risoluzione visualizzata nella schermata del menu non è corretta

• A seconda dell’impostazione della scheda grafica, è possibile che la risoluzione visualizzata nella schermata del menu non corrisponda a quella impostata sul computer. Sintomo Controllare quanto segue20 (IT) Caratteristiche tecniche SDM-E76A Pannello LCD Tipo di pannello: a-Si TFT Active Matrix Dimensioni dell’immagine: 17,0 pollici Formato del segnale di ingresso Frequenza di utilizzo RGB* Orizzontale: 28-80 kHz (RGB analogico) Verticale: 56-75 Hz (RGB analogico) Risoluzione Orizzontale: massimo 1280 punti Verticale: massimo 1024 linee Livelli dei segnali di ingresso Segnale video RGB analogico 0,7 Vp-p, 75 Ω, positivo Segnale SYNC Livello TTL, 2,2 kΩ, positivo o negativo (orizzontale e verticale separati) Requisiti di alimentazione 100-240 V, 50-60 Hz, massimo 1,0 A Temperatura di utilizzo 5-35

Dimensioni (larghezza/altezza/profondità) Display (5

193,2 mm Peso Circa 4,5 kg Plug & Play DDC2B Accessori Vedere a pagina 6. SDM-E96A Pannello LCD Tipo di pannello: a-Si TFT Active Matrix Dimensioni dell’immagine: 19,0 pollici Formato del segnale di ingresso Frequenza di utilizzo RGB* Orizzontale: 28-80 kHz (RGB analogico) Verticale: 56-75 Hz (RGB analogico) Risoluzione Orizzontale: massimo 1280 punti Verticale: massimo 1024 linee Livelli dei segnali di ingresso Segnale video RGB analogico 0,7 Vp-p, 75 Ω, positivo Segnale SYNC Livello TTL, 2,2 kΩ, positivo o negativo (orizzontale e verticale separati) Requisiti di alimentazione 100-240 V, 50-60 Hz, massimo 1,0 A Temperatura di utilizzo 5-35

Dimensioni (larghezza/altezza/profondità) Display ( 5°): Circa 420

• Condizione di sincronizzazione orizzontale e verticale consigliata

• L’ampiezza della sincronizzazione orizzontale dovrebbe essere superiore al 4,8% della sincronizzazione orizzontale totale oppure 0,8 µs, a seconda di qual è più ampia.

• L’ampiezza di oscuramento orizzontale dovrebbe essere superiore a 2,5 µsec.

• L’ampiezza di oscuramento verticale dovrebbe essere superiore a 450 µsec. Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.21 (IT) SDM-E76D Pannello LCD Tipo di pannello: a-Si TFT Active Matrix Dimensioni dell’immagine: 17,0 pollici Formato del segnale di ingresso Frequenza di utilizzo RGB* Orizzontale: 28-80 kHz (RGB analogico) 28-64 kHz (RGB digitale) Verticale: 56-75 Hz (RGB analogico) 60 Hz (RGB digitale) Risoluzione Orizzontale: massimo 1280 punti Verticale: massimo 1024 linee Livelli dei segnali di ingresso Segnale video RGB analogico 0,7 Vp-p, 75 Ω, positivo Segnale SYNC Livello TTL, 2,2 kΩ, positivo o negativo (orizzontale e verticale separati) Segnale RGB (DVI) digitale: TMDS (collegamento singolo) Requisiti di alimentazione 100-240 V, 50-60 Hz, massimo 1,0 A Temperatura di utilizzo 5-35

Dimensioni (larghezza/altezza/profondità) Display (5

193,2 mm Peso Circa 4,5 kg Plug & Play DDC2B Accessori Vedere a pagina 6. SDM-E96D Pannello LCD Tipo di pannello: a-Si TFT Active Matrix Dimensioni dell’immagine: 19,0 pollici Formato del segnale di ingresso Frequenza di utilizzo RGB* Orizzontale: 28-80 kHz (RGB analogico) 28-64 kHz (RGB digitale) Verticale: 56-75 Hz (RGB analogico) 60 Hz (RGB digitale) Risoluzione Orizzontale: massimo 1280 punti Verticale: massimo 1024 linee Livelli dei segnali di ingresso Segnale video RGB analogico 0,7 Vp-p, 75 Ω, positivo Segnale SYNC Livello TTL, 2,2 kΩ, positivo o negativo (orizzontale e verticale separati) Segnale RGB (DVI) digitale: TMDS (collegamento singolo) Requisiti di alimentazione 100-240 V, 50-60 Hz, massimo 1,0 A Temperatura di utilizzo 5-35

Dimensioni (larghezza/altezza/profondità) Display (5

• Condizione di sincronizzazione orizzontale e verticale consigliata

• L’ampiezza della sincronizzazione orizzontale dovrebbe essere superiore al 4,8% della sincronizzazione orizzontale totale oppure 0,8 µs, a seconda di qual è più ampia.

• L’ampiezza di oscuramento orizzontale dovrebbe essere superiore a 2,5 µsec.
