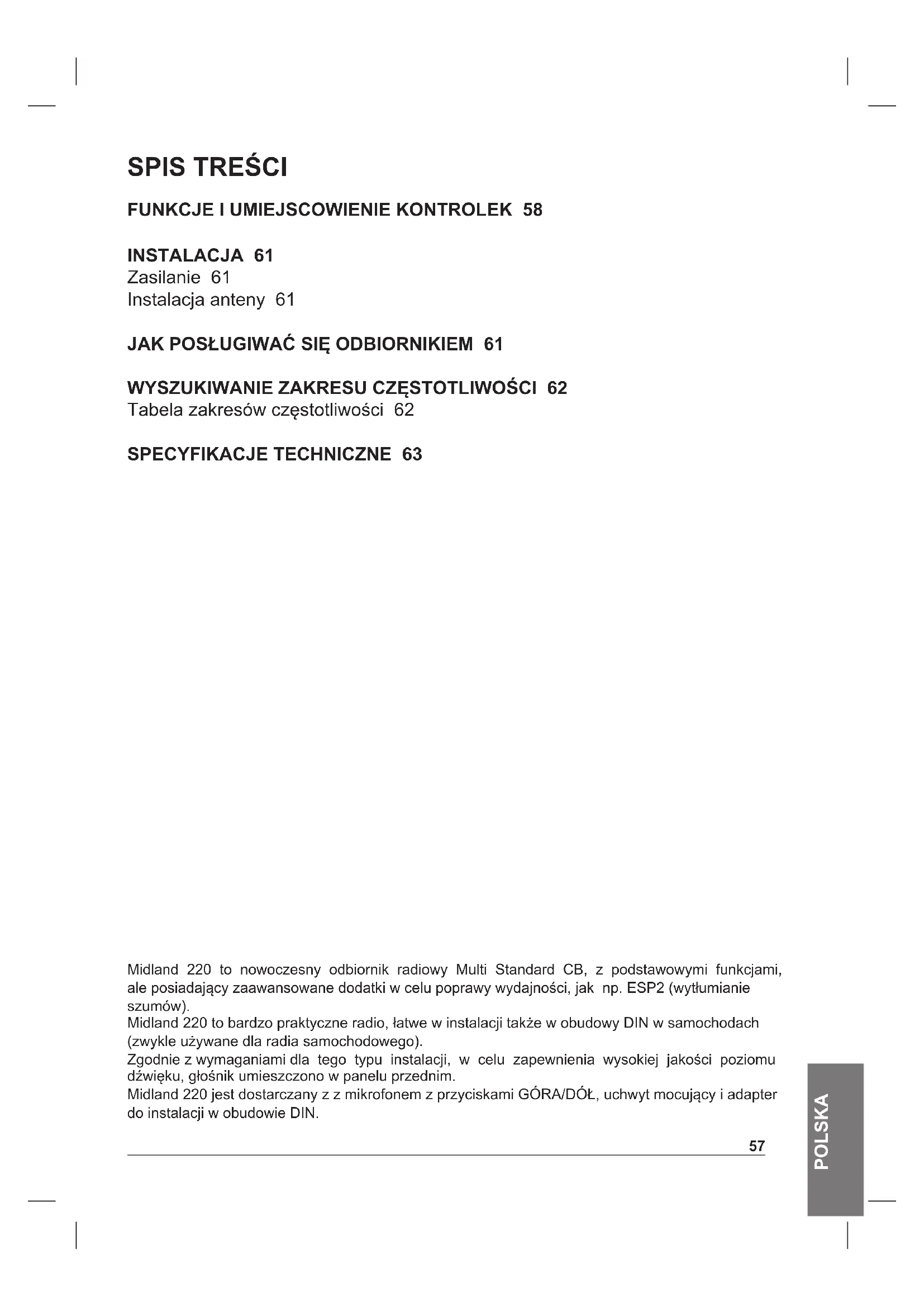

INSTRUKCJA OBSŁUGI 220 MIDLAND

Instalacja anteny 61

JAK POSŁUGIWAC SIE ODBIORNIKIEM 61

WYSZUKIWANIE ZAKRESU CZESTOTLIWOŚCI 62

Tabela zakresów czestotliwość 62

SPECYFIKACJE TECHNICZNE 63

Midland 220 to nowoczesny odiornik radiowy Multi Standard CB, z podstawowych fungcjami, ale posiadajcy zaawansowane dodatki w celu poprawy wydajnosci, jak np. ESP2 (wytllumanie szumów).

Midland 220 to bardzo praktyczne radio, tatwe w instalacji takze w obudowy DIN w samochodach (zwykle uzywane dla radia samochodowej).

Zgodnie z wymaganiami dla tego typu instalacji, w celu zapewnienia wysokiej jakosci poziomu dzwieku, glosnik umieszczono w panelu przyednim.

Midland 220 jest dostarczany z z mikrofonem z przyciskami GÖRA/DÖL, uchwyt mocujacy i adapter do instalacji w odudowie DIN.

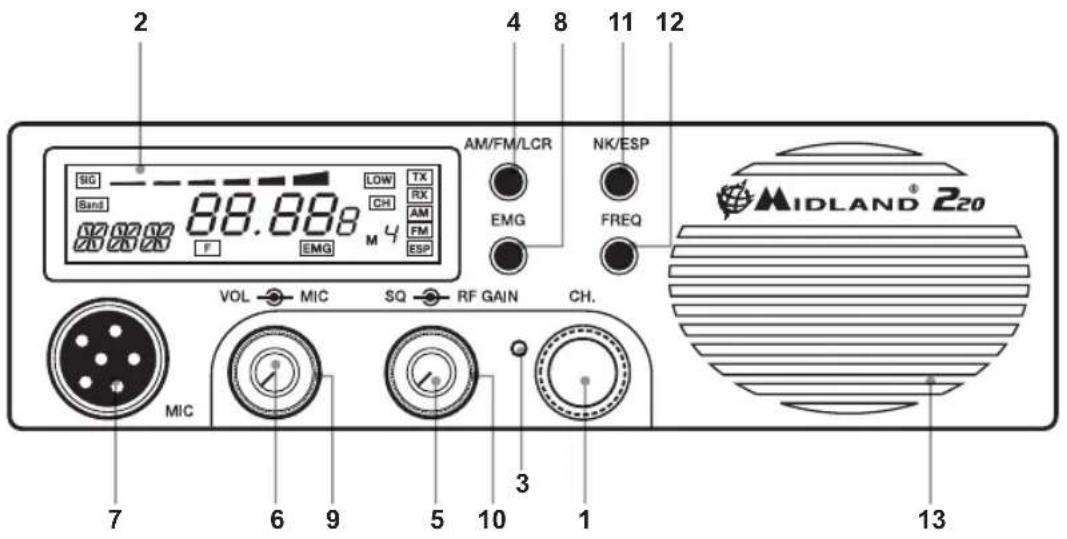

FUNKCJE I UMIEJSCOWIENIE KONTROLEK

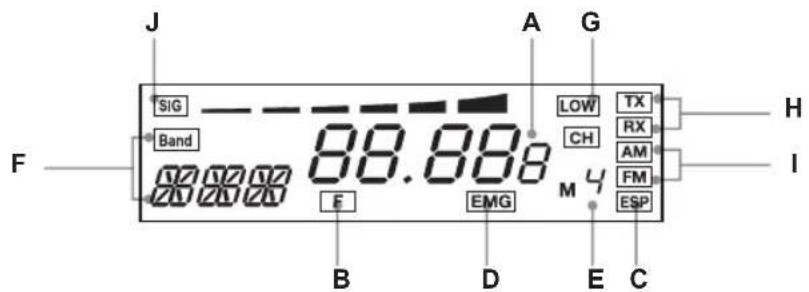

Wybor kanalow - pozwala racznie wybrać kanat 1. Wielofunkcyjny podswietlany wyswietlacz. Pokazuje: 2.

Wybrany kanat (od 1 do 40) lub częstotliwość pracyA)
Aktywowany przycisk B) FREQ (czȩstotliwość)
Aktywne C) ESP - thumienie szumów
EMGD) -aktywowany kanat ratunkowy
M1-M4E) wskaznik pAMIcikanalu
Pokazuje wybrany zakres czȩstotliwośćF)
Pojawia sie gdy radio nada na niskiej mocy (zdarza sie{jednie w niedtórych zakresach G) czȩstotliwość - patrz tabela na koncu instrukcji)
RX/TXH) wskaznik odbioru (RX) i nadawania (TX)

I) AM/FM typ modulaci

J) Sila odebranego sygnatu i sygnatu nadawanego

1. Przycisk zmiany color: wkladjac zaostrony przyedmiot w otwor mozeszmienic color podswietlenia na wyswietlaczu. Mozeszywbra spośr od nastepujczych kolorów: bialy, zólty, fioletowy, czerwy, jasoniebieski, Zielony, niebieski lub brak coloru.

2. Przycisk AM/FM (LCR): Wybór typu modulaci. Ješli wybierzesz zakres czestotliwość dzialajczychodynie w modulacci FM, ten przycisc pozwala ciwczyc fungcję LCR (przywołyanie ostatniego kanalu).

3. Pokretto „squelch": dla maksymalnej czułosci odiornika, kontrlka musi byc ustawiona dokladnie w pozycji, w ktorej szumy tla w odiorniku zanikaja.

ON/OFF6. - Volume. Gdy jest w pozycji OFF, twoj odiornik jest wytyczony. W pozycji Volume (glośnosć) - kręcą głowka moźysz regulowej poziom audio.

Wejscie mikrofonu - tu włoz wtyczkte mikrofonu.7.

1. Przycisk EMG. Kanat sytuacji naglych. Naciskajc ten przycisk powodujesz automatyczne ustawienie urzadzenia na kanat 9/19 (kanaly sytuacji naglych). Wyswietlacz pokaze EMG. Nie bedzie mozliwa przypadkowazmiana kanalu.
2. MIC - w trybie TX kontroluje wzmocnienie mikrofonu. Najlepsze rezultaty osiagasz przy najlepszej modulazioni: uzyj mikrofonu probujac znalezć optymalny poziom natęzenia dzwieku i odlegostość od ust.
   10.RF - kontrola wzmocnienia czestotliwocki radiowej -Pokretto regulije czulość odbioru. By są zwiekszyc, po prostu przykreć go zgodnie z ruchem zagara. Obracajć w przyciwnym kierunku obnižasz czulość. Niska czulość przydaje są w przypadku bardzo silnych sygnaw.

N.K/ESP11.

Naciskajc ten przycisk aktywujesz urzadzenie redukci szumow. Szumy odiornika i interferencji zostana w wiekszej czeci wyeliminowane przyez system ESP2.

Przycisk 12. FREQ.

Zapomocagetooprzycisku mozesz:

• Pokazać czestotliwość operacyjnią (jesli przytrzymasz guzik przyez okło 3 sekundy) lub kanat budocy w uzyciu
• Aktywować dalsze funkcjpe przycisku M (M1-M4)

M1/M4

Midland 220 posiada不可避免zapamietania i przywoletania,但是他 zachodzi koniecznosc, 2 uprzednio zapamietanych kanalow.

By zapamietac 1 kanai, postepuj jak opisano dalej:

A) wybierz kanat za pomocag odpowiedniego przycisku lub przyciskami UP/DOWN (GÖRA/DÖL) na mikrofonie, nacijsnij przycisk FREQ, wyświetlacz pokaź „F“B)
C) Przytrzymaj wcińskiropy przyez okola 3 sekundy przycisk AM/FM/LCR, uślyszysz pisk i wyświetlacz pokaź „M"

By zapamietac innate kanaly, powtorz te kroki i nacisnij EMG.

By przywołac poprzednio zapamiątany kanai, wcijsnij FREQ a nastepnie AM/FM/LCR (M4) lub EMG (M1).

13.Glosnik przedni.

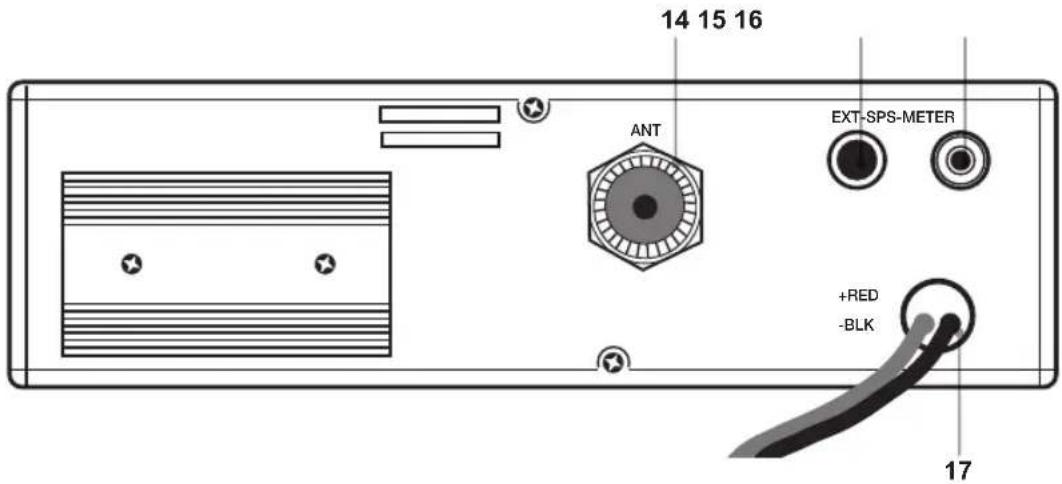

PANEL TYLNI

Wejscie dla anteny (gniazdo SO239)14.

1. Wejscie EXT - wejscie dla glosnika zewnetrznego (glosnik wewnetrzny jest wyłuczany)
   16.Gniazdo S. Meter - umozliwia podlaczenie zewnetrzngo miernika sily odbieranego sygnau. Zasilanie 12.6 V DC - kabel zerosilajacy.17.

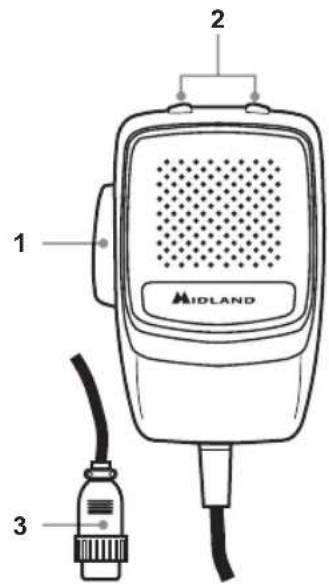

MIKROFON

PTT1. - przycisk nadawanie/odbiór (ang. push to talk - PTT)
UP/DOWN2. - przycisk ręcznégo wyboru kanalu GÓRA/DÖL
Zȩcze mikrofonu (6 pinowe)3.

INSTALACJA

Bezpieczentwo i wygoda są glównymi czynnikami przy wyborzejej��czamocowania kaźdego sprzȩtu ruchomego. Wszystkie kontrlki musza byc dla operatora latawo dostepne nie przyszkadzajcu mu w ruchach koniecznych dla bezpiecznego prowadzenia pojazdu. Zaccephienie o kablełączace要去 spowodowej utrata kontroli nad pojazdem.

Ustaw odpowiednia pozycje w samochodzie, uzywajc uchwytu mocujacego lub w ostatecznosci mocowania DIN.

Dokrć s Ruby mocujuce. Uchwyt mocujucy musi byc blisko częsci metalowych.

ZASILANIE

Upewnij sie, ze nadajnik jest w trybie OFF (wyłuczony). W zasilaniu pradem sta tym (DC) bardzo waźne jest przyestrzejanie biegunowychci, nawet sąsi urzadzenia jest chronione przypadkowym odwróceniem.

Czerwony - biegun dodatni (+)

Czarny - biegun ujemny (-).

Te same koloryPokazane sa na baterii i na skrzynce bezpiecznikowej samochodu. Prawidlowo zamocuj terminal z kablami do baterii.

INSTALACJA ANTENY

Umieszć anteni jak najwyzej sie da.1.

Im jest dluszsa, tym lepiej urzadzenie bedzie dziala.2.

Jesli to mozliwe, umieć anteni posrodku wybranej przysz siebie powierzchni.3.

Trzymaj kabel anteny z dala od zródeł zaklocen, jak np. wącznik stacyjki, wskaźniki etc.4.

Upewnij sie, ze masz solidne połęczenie z podlóźem (metal z metalem).5.

Chron kabel przyd uszkodzeniem podczas podłuczania.6.

UWAGA: By uniknac uszkodzenia, nigdy nie uzywaj swojejego radia CB bez podlączenia odpowiednej anteny. Zalecana jest okresowa kontrola kabla i wartosci SWR¹.

JAK POSŁUGIWAC SIE ODBIORNIKIEM

Wetknij违法犯罪 - Wefelkij wefelkij wefelkij wefelkij wefelkij wefelkij wefelkij wefelkij wefelkij wefelkij wefelkij wefelkij wefelkij wefelkij wefelkij wefelkij wefelkij wefelkij wefelkij wefelkij wefelkij

Upewnij sie, ze antenna jest wąsckiwie podłoczona do wejscia antenowego.1.

Upewnij sie, zePokretto SQUELCH jest przekrecone do oporu w kierunku przechiwnym do 2.

ruchwskazowek zegara.

Włacz urzadzenia i ustaw poziom gośnosci.3.

1. Wybierz kanal jakiego chcesz uzywać.

Aby nadawać, nacijsnij przycisk PTT i)mówiac uzywaj normalnégo tonu glosu.5.

1. Aby odbierac pusc przycisk PTT.

WYSZUKIWANIE ZAKRESU CZESTOTLIWOŚCI

Zakres czestotliwość musi byc wybrany zależnie od kraju w jakim budziesz uzywać tego radia CB.

Postepowanie:

Wylacz urzadzenie.1.

Włacz je ciagle naciskajac przycisk N.K./ESP2.

1. Wybierz czestotliwość jakiej chcesz uzywac naczyskajć przycisk UP/DOWN (GÓRA/DÓL) (przyjrzyj są tabeli poniżej)

Czekaj 5 sekund lub wyłucz i wącz radio.

UWAGA1: w zakresach czestotliwosci dla UKE lub UKC mozesz wybrać bezposrednio inny zakres nacziskajc guzik AM/FM/LCR przyez 3 sekundy.

UWAGA2: Ješli wybierzesz czestotliwość dzialajacja tylko dla modulacje FM, przycisk AM/FM/LCR aktywuje funkcję LCR (przywołanie ostatniego kanalu).

LABELA ZAKRESÖW CZESTOTLIWOŚCI

Wyświetlana informacja	Kraj Zakres częstotliwość
I Włochy 40CH AM/FM 4W	Fx 26,965-27,405 MHz
I2 Włochy 34CH AM/FM 4W	Fx 26,875-27,265 MHz
D Niemcy 80CH FM 4W 12	CH AM 1W Fx 26,565-27,405 MHz
D2 Niemcy 40CH FM 4W 1	2CH AM 1W Fx 26,965-27,405 MHz
D3 Niemcy 80CH FM 4W 4	CH AM 1W Fx 26,565-27,405 MHz
EU	Europa
EC	Europa
E	Hiszpania
F	Francja 40CH FM 4W 40CH AM 1W Fx 26,965-27,405 MHz
UKE	Anglia
UKC	Anglia
PL Polska 40CH A	M/FM 4W Fx 26,960 - 27,400MHz

Uwaga!! Zakres czestotliwość dozwolony w calej Europie to 40 CH FM 4W (EC).

SPECYFIKACJE TECHNICZNE

OGOLNE

Ilośc kanałow 40 FM (patrz tabela)

Zakres czestotliwość 25.615-30.105 MHz

Kontrola czestotliwość piętla fazowa PLL

Zakres temperatur - 10^ do +55^

Zasilanie 12.6V DC +/- 10%

Czas dzialania 5/5/90 (1 godzina)

Wymiary 170x52x170 mm

Masa 1,020 kg

ODBIORNIK

Typ ukladu superheterodyna z podwojna przemiana czestotliwosci

Czestotliwość posrednia 1-10.695 MHz, 2-455 kHz

Czulość 1,0 μV przy 20 dB SINAD

Moc wyjsciowa audio @10% THD 4 W dla 8 Ohmów (gólsnik zewétrzny)

2 W dla 8 Ohmow (glosnik wewnetrzny)

Zaklocenia audio .mniej niz 3 % przy 1KHz

Pobór prádu (w trybie spoczynku) 200mA

NADAJNIK

Moc wyjsciowa 4 W przy 12.6 V

Modulacion AM:85-95 %

FM:1,8kHz+/-0,2KHz

Pobór prádu) 1100mA (pozycja zasilania bez modulacci)

Wszystkie specyfikacja mogą ulec zmianie bez uprzedzenia.

Latwo dostepne urzadzenie rozloczajace bedzie instalowane w okablowani instalacji.

Urzadzenie roźćzajace odćczy JDBCZYODBZIOOba bieguny.
