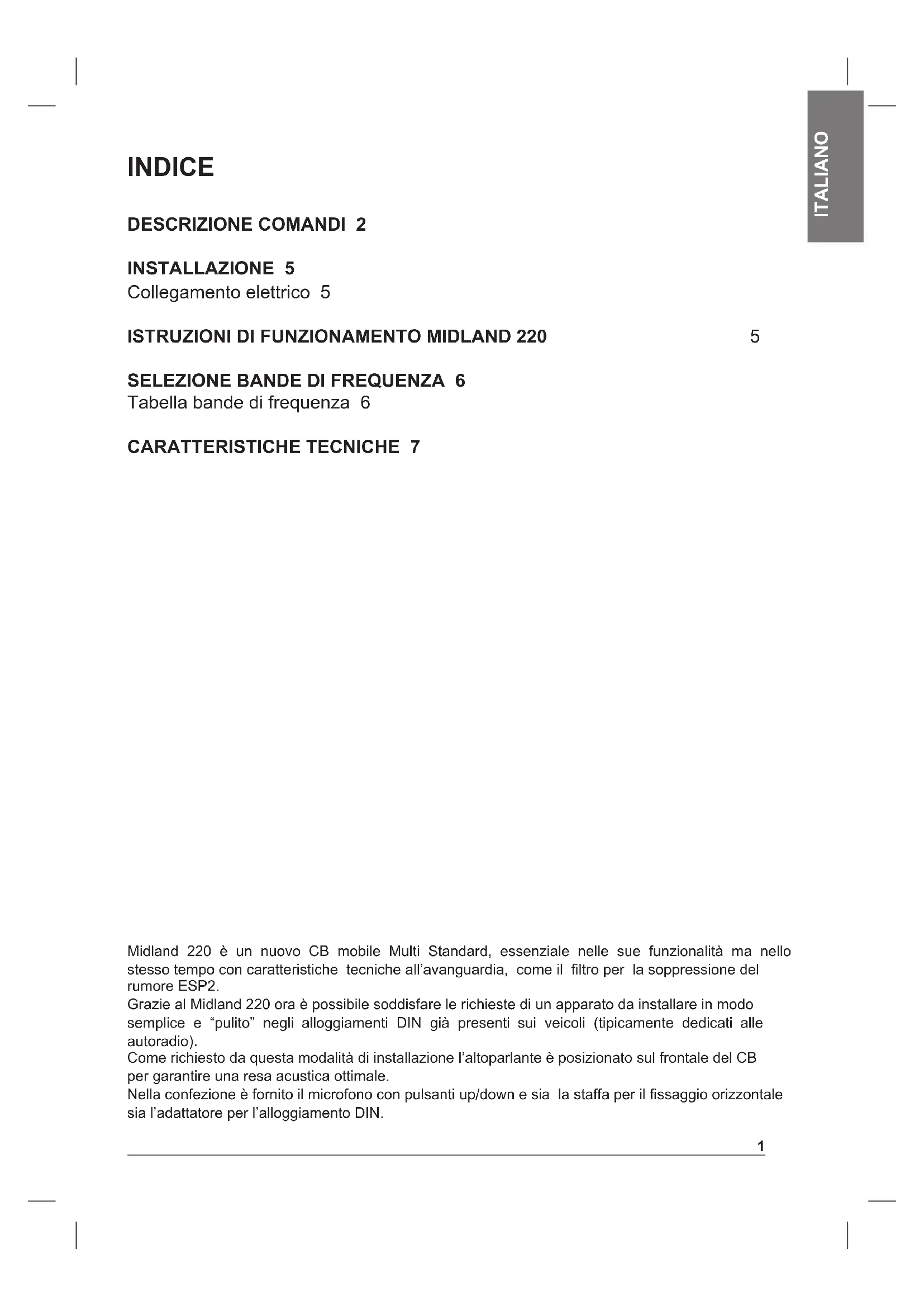

MANUALE UTENTE 220 MIDLAND

DESCRIZIONE COMANDI 2

INSTALLAZIONE 5

Collegamento elettrico 5

SELEZIONE BANDE DI FREQUENZA 6

Tabella bande di frequenza 6

CARATTERISTICHE TECNICHE 7

Midland 220 è un nuovo CB mobile Multi Standard, essenzionale nelle sue funzialità ma quello stesso tempo con caratteristiche tecniche all'avanguardia, come ilhetto per la suppressione del rumore ESP2.

Grazie al Midland 220 ora è possibile soddisfare le richieste di un apparato da installare in modo simplice e "pulito" negli alloggiamenti DIN più presenti sui veicoli (tipicamente dedicati alle autoradio).

Come richiesto da esta modalità di installmente l'altoparlante è posizionato sul frontale del CB per garantire una resa acustica ottimale.

Nella confezione è fornito il microfono con pulsanti up/down e sua staffa per il fissaggio orizzontale. sua l'adattatore per l'alloggiamo DIN.

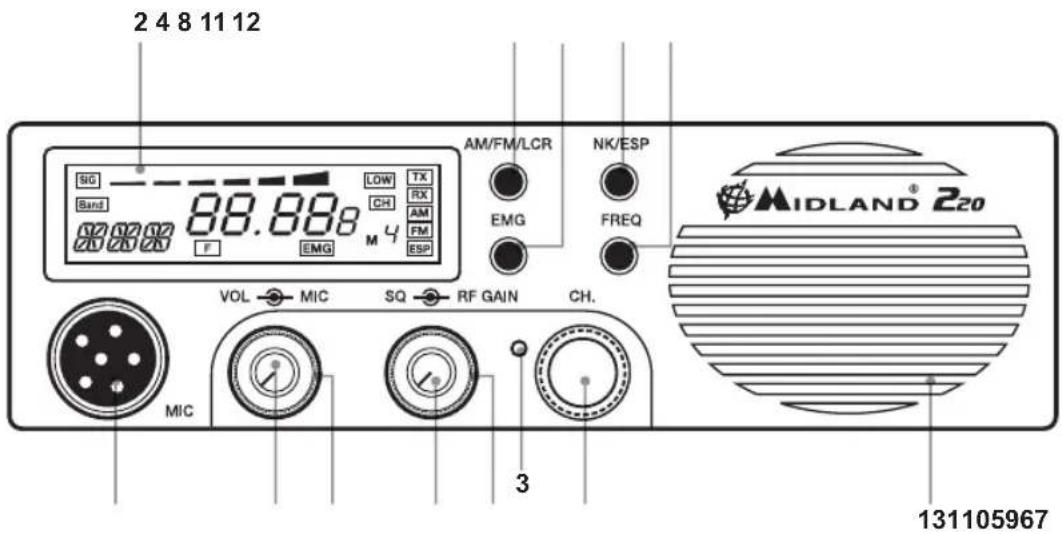

DESCRIZIONE COMANDI

1. Selettore canali: permette la selezione manuale dei canali

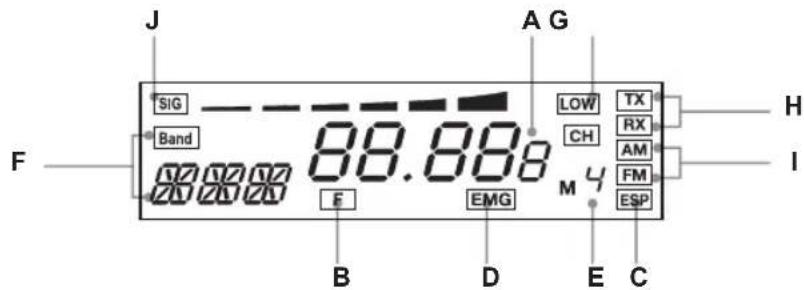

2. Display retroilluminato multifunzione:

A)Numero canali selezionati (da 1 a 40) o frequenza corrispondente.
B) Attivazione tasto FREQ
C) ESP: attivazione dissipatore dinamico dei disturbi.
D) EMG: indicatore attivazione canali 9/19 o canale in uso.
E) M1-M4: indicatori memorie canali.
F) Indica la banda di frequenza selezionata.
G) Viene visualizzato quando la radio trasmette in bassa potenza (condizione che si verifica solo per determinate bande di frequenza - vedi tabella bande).
H) RX/TX: indicator di ricezione (RX) e trasmissione (TX).
I) AM/FM: indicator del modo di emissione.
J) Indicatore di intensità del segnale ricevuto e di potenza di segnale trasmesso.

1. Pulsante "Cambio colore": premendo con un'estremità il pulsante all'interno del foro, si cui我可以 essere il colore della retroilluminazione e scegliere uno tra i seguenti colori: bianco, giallo, viola, rosso, azzurro, verde, blu, no colore.

2. Pulsante "AM/FM (LCR): per selezionare il modo di emissione (AM/FM). Se si selezione una banda di frequenza che opera solamente in modalità FM, il tasting "AM/FM" attiva la funzione LCR (richiamo ultimo canale selezionato).

3. Manopola "Squelch": regolazione livello di soglia della ricezione. Per la massima sensibilità del ricevitore è preferibile che il lavoro sa è regolato solo al preciso livello dove il rumore di fondo del ricevitore viene eliminato.

Posizione "OFF": Apparato spento.

Posizione "Volume": Ruotando la manopola, regolare il volume al livello desiderato.

1. Presa microfono: insere lo spinotto del microfono nella presa. Con i tasti "UP/DOWN" del microfono, si potranno cancellare manualmente i canali.

2. Pulsante "EMG": Canale d'emergenza. Premendo Anything to taste ci si posizionerà automaticamente sui canali 9/19 (canali di emergenza). Sul display lampeggerà EMG e non sare possibile cambiare accidentalmente il canale.

3. Manopola "MIC-GAIN": Controllo dell'amplificazione microfonna in trasmissione. Utilizzato il microfono ricercando sperimentalmente la posizione ottimale sua come distanza nella bocca, che di livello di amplificazione, in modo da ottenere la migliorie modulazione possibile.

4. Manopola "RF-GAIN": Controllo della sensibilità in ricezione: ruotando la manopola in senso orario, si ottiene un aumento della sensibilità; ruotandola in senso antiorario, si ottiene una diminuzione della sensibilità. Ciò è utile in presenza di forti segnali.

11. Tasto "N.K./ESP"

Tasto di attivazione del dissipatore dinamico dei disturbi.

12. Tasto FREQ

Questo tasto permette, a scelta dell'utente, di:

• visualizzare il canale o la frequenza operativa premendo "FUNC" per circa 3 secondi.
  attivare le seconde funzioni dei tasti "M" (M1/M4).

M1/M4:

La radio ha la possibilità di memorizzare e di richiamare all'occorrezza 2 canali a piacimento precedentemente memorizzati. Per memorizzarne uno, procedere come segue:

A) Selezionare il canale che si desidera memorizzare tramite il selettore canali o i tasti UP/DOWN sul microfono;
B) Premere il tasting "FREQ": il display mostrerà una "F";
C) Tenere premuto per circa tre secondi il tasto "AM/FM/LCR": la radio emettera un "BIP" e il display mosterà la scritta "M4".

Per memorizzare altri canali ripetere i punti A e B e premere il tasting "EMG".

Per richiamare un canale precedente memorizzato premere il tasting "FREQ" e di seguito il tasting "AM/FM/LCR" (M4) o "EMG" (M1).

13. Altoparlante frontale

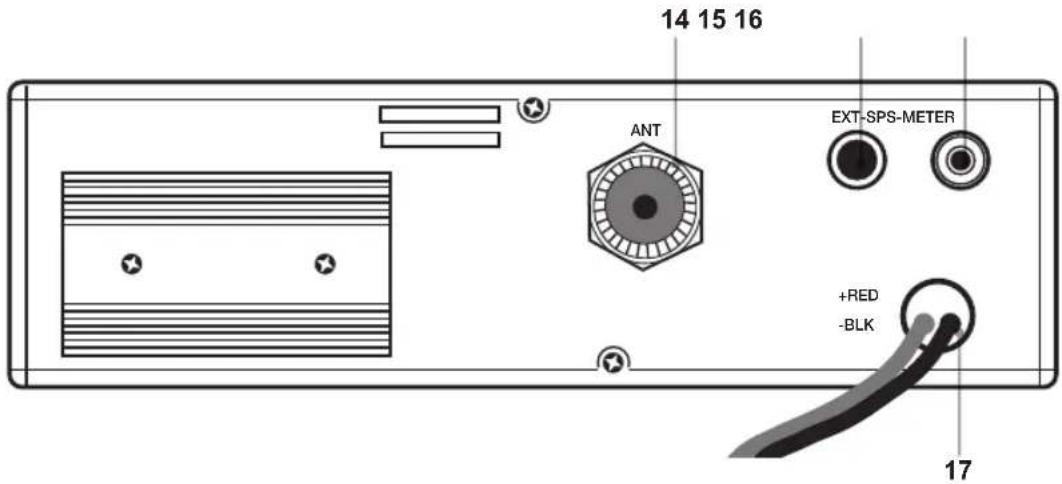

PANNELLO POSTERIORE

1. Connettore antenna: è previsto il connettore SO 239.
   15.Presa EXT: presa altoparlante esterno (questo collegamento esclude I'uso dell'altoparlante in- terno).
2. Presa S. Meter: permette il collegamento di uno strumento esterno.
3. Power 12.6 VCC: presa d'alimentazione.

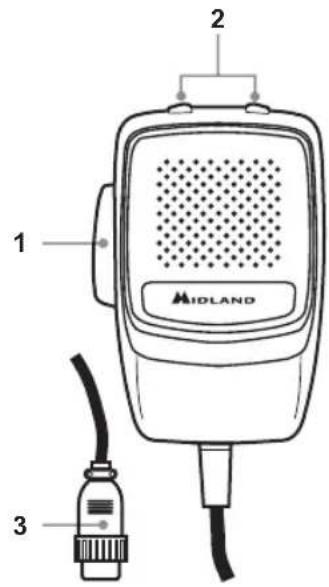

MICROFONO

1. PTT: pulsante di trasmissione
2. Pulsanti UP/DOWN: selezione canali verso l'alto (UP) e verso il basso (DOWN)
3. Connettore microfonico 6 pin

INSTALLAZIONE

Ricerca e localizzare, sul mezzo mobile, la posizione per installare l'apparato, utilizzando la staffa di supporto in dotazione o, eventualmente, un estrabile. Tale positizionale deve essere fatto in modo da non create intralcio a chi guida, ma deveanche essere facilmente accessibile.

Praticare i fori (diametro di circa 3mm ) in una parte metallica per il fissaggio con le viti. Posizione l'apparato nella staffa di fissaggio. Controllare che le viti siano ben serrate, in considerazione delle notevoli vibrazioni create dal mezzo mobile.

Prima di procedere in questa operazione, controllare che il ricetrasmettitore sia spento (posizione OFF).

L'apparato è dotato di un cavetto d'alimentazione bicolore con un portafusabile inserto sul cavo rosso (positivo). Nel collegamento, è molto importante rispetto la polaritàanche se l'apparato è protetto contro l'inversione accidentale.

Di norma si identifica il polo positivo con il colore rosso o con il segno "+" , e il polo negativo con il colore nero o con il segno "-".

Gli stessi segni (o colori) identificativi li troveremo sulla batteria (accumulatore od altri) e nella scatola dei fusibili dell'automobile. Si raccomanda di collegare in modo corretto e stabile i terminali del cavetto alla batteria.

INSTALLAZIONE DELL'ANTENNA

Informazioni utili:

1. Installare l'antenna nella parte più alta del veicolo
2. Maggiore è la lunghezza dell'antenna e migliorare sare il suo rendimento
3. Se possible, installare l'antenna al centro della superficie metallica scelta
4. Tenere il cavo dell'antenna lontano da fonti di disturbi elettrici
5. Assicurarsi di avere una buona massa
6. Evitare danni ai cavi

Attenzione: Non usare mai la radio CB alla stenza aver installato un'antenna appropriata per non correre il rischio di danneggiare il trasmettitore; per la stessa ragione controllare periodicamente il ROS tramite l'apposto strumento.

Dopo aver installato e cablato il vosto CB e la vostra antenna, seguire attendamente le seguente istruzioni per raggiungere un funzionamento soddisfacente del vosto apparato.

1. Avvitare la spina nella presa del microfono sul pannello e controllare il montaggio
2. Assicurarsi che l'antenna sia collegata al proprio connettore
3. Assicurarsi che il dato di squelch sia completeness ruotato verso sinistra
4. Accendere l'apparato e regolare il commando del volume per un buon livello sonoro
5. Selezionare il canale desiderato
6. Per trasmettere, premere il pulsante di trasmissione PTT sul microfono
7. Per ricevere, rilasciarlo

SELEZIONE BANDE DI FREQUENZA

La scelta delle bande di frequenza deve essere eseguita a seconda del paese nel quale si intende operare.

Procedimento:

1. Spagnere la radio.
2. Accendere l'apparecchio tenendo premuto il tasting "N.K./ESP".
3. Selezionare la banda di frequenza desiderata tramite i tasti "UP" / "DOWN".

Attendere 5 secondi circa oppure spegnere e riaccendere l'apparato.

NOTA1: nelle bande di frequenza UKE o UKC è possibile selezionare direttamente l'altra banda premendo il tasto "AM/FM/LCR" per 3 secondi circa.
NOTA2: se si selezione un banda di frequenza che opera solamente la modalità FM, il tasto "AM/ FM/LCR" attiva la funzione LCR (richiamo ultimo canale selezionato).

LABELLA BANDE DI FREQUENZA:

Sigla sul display	Paese Banda Frenenza
I Italia	40CH AM/FM 4W Fx 26,965-27,405 MHz
I2 Italia	34CH AM/FM 4W Fx 26,875-27,265 MHz
D Germania	80CH FM 4W 12CH AM 1W Fx 26,565-27,405 MHz
D2 Germania	40CH FM 4W 12CH AM 1W Fx 26,965-27,405 MHz
D3 Germania	80CH FM 4W 40CH AM 1W Fx 26,565-27,405 MHz
EU Europa	40CH FM 4W 40CH AM 1W Fx 26,965-27,405 MHz
EC	Europa 40CH FM 4W	Fx 26,965-27,405 MHz
E Spagna	40CH AM/FM 4W Fx 26,965-27,405 MHz
F	Francia 40CH FM 4W 40CH AM 1W	Fx 26,965-27,405 MHz
UKE Inghiltererra	40CH FM 4W Fx 26,60	125-27,99125MHz
UKC	Inghilterra 40 CH FM 4W CEPT	Fx 26,965-27,405MHz
PL Polonia	40CH AM/FM 4W Fx 26,960 - 27,400 MHz

ATTENZIONE!

Lo standard sicuramente riconosciuto in tutti i paesi europei è 40CH FM 4W (EC)- vedi tabella "Restrizioni all'uso".

CARATTERISTICHE TECNICHE

GENERALI

Canali 40 FM (vedi tabella bande)

Gamma di frequenza 25.615-30.105 MHz

Controllo di frequenza a PLL

Temperatura 10^± 55^

Tensione d'alimentazione 12.6V CC ±10%

Ciclo di utilizzo 5/5/90 (1 ora di utilizzo)

Dimensione 170 (L) 52 (A) 170 (P) mm

Peso 1,020 kg

RICEVITORE

Sistema ricevente Supereterodina a dopbia conversione

Frequenza intermedia. 1^ IF: 10.695 MHz · II° IF: 455 KHz

Sensibilità 1 μV per 20dB SINAD

Potenza d'uscita audio @10% THD ..>4.0W @ 8 Ohm (speaker esterno)

2.0W @ 8 Ohm (speaker interno)

Distorsione audio . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Assorbimento all'attesa 200mA

TRASMETTITORE

Potenza d'uscita 4W @ 12.6V CC

Modulazione FM: 1,8KHz ± 0,2KHz

AM:da 85% a 95%

Corrente assorbita 1100mA (posizione potenza sensa modulazione)

Le specifiche sono soggette a variazione alla preavviso.

Un dispositivo di sezionamento adatto deve essere previsto nell'impianto elettrico. Tale dispositorio deve disconnettere entrambi i poli simultaneamente.
