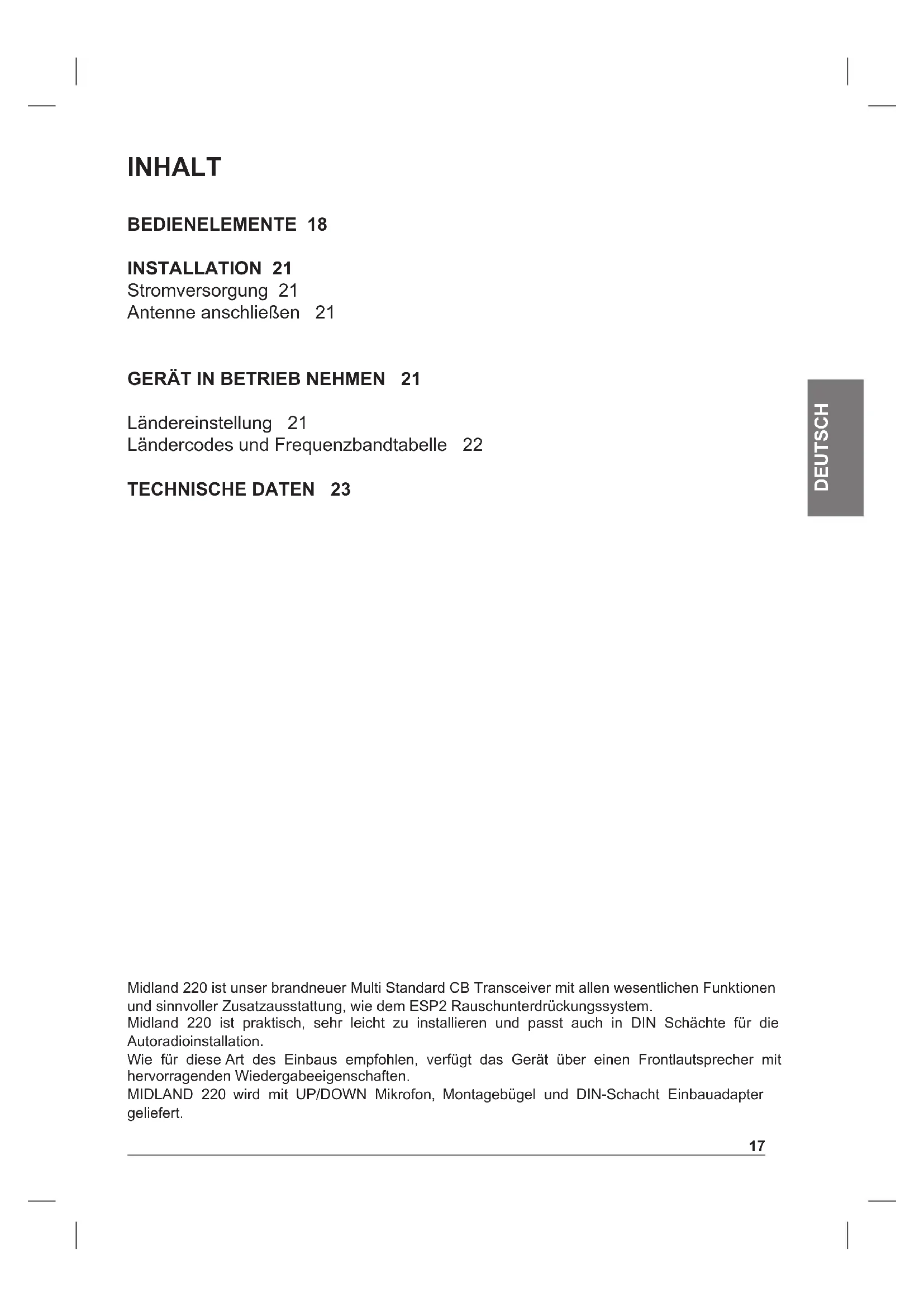

BEDIENUNGSANLEITUNG 220 MIDLAND

Antenne anschlieben 21

GERÄT IN BETRIEB NEHMEN 21

Ländereinstellung 21

Ländercodes und Frequenzbandtabelle 22

TECHNISCHE DATEN 23

Midland 220 ist unser brandneuer Multi Standard CB Transceiver mit allen wesentlichen Funktionen und sinnvoller Zusatzausstattung, wie dem ESP2 Rauschunterrückungssystem.

Midland 220 ist praktisch, sehr leicht zu installieren und passt auch in DIN Schächte für die Autoradioinstallation.

Wie für diese Art des Einbaus empfohlen, verfügt das Gerät über einen Frontlautsprecher mit hervorragenden Wiedergabeeigenschaften.

MIDLAND 220 wird mit UP/DOWN Mikrofon, Montagebügel und DIN-Schacht Einbauadapter gefelwert.

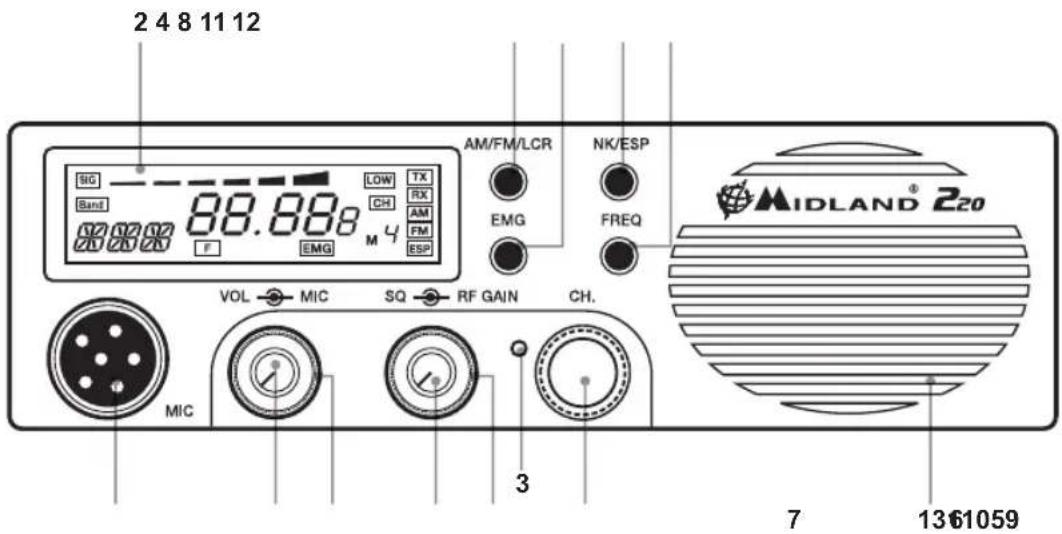

BEDIENELEMENTE

1. Kanalwahler: zum Einstellen des gewünschten Kanals.

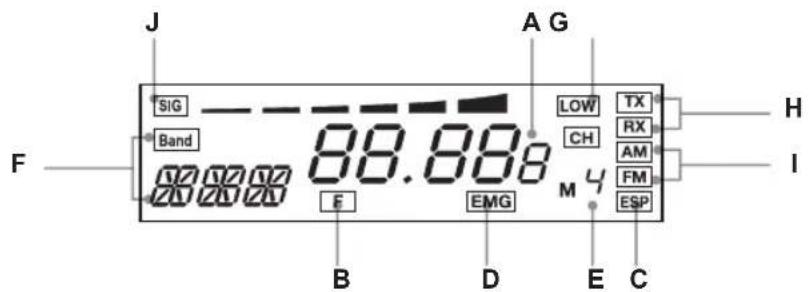

2. Multifunktions-Display mit Hintergrundbeleuchting:

A) Eingestellter Kanal (von 1 bis 40 (80)) oder Frenzanzeige
B) FREQ Anzeige aktiviert
C) ESP: Rauschunterrückung aktiviert
D) EMG: gezigt an wenn Notrufkanal 9 / 19 aktiviert
E) M1-M4: Memory-Kanal-Anzeige
F) Zeigt die gewählte Länderinstellung an
G) Erscheint wenn das Gerät mit reduzierter Leistung (in einigen Ländern) arbeitet, siehe Lste am Schluss der Anleitung
H) RX/TX: Anzeigen für Empfang (RX) / Senden (TX).
1) AM/FM Mode.
J) Signalärke bei Empfang und relative Sendeleistung bei Senden.

1. Farbumschaltung: mit einem spitzen Gegenstand kann die Hintergrundfarbe der Displaybeleuchtung umgeschaltet werden. Möglich ist: weiß, gelb, violett, rot, hellblau, grün, blau oder farblos.

2. "AM/FM"(LCR) Taste: Zur Auswahl zwischen AM oder FM. Bei einer Nur-FM Einstellung dient der Taster zum Aufrufen des zuletzt gewährten Kanals (LCR=Last Channel Recall).

3. "Squelch" Einstellung = Rauschsperrrenregler: Für höchste Empfindlichkeit Regler in die Stellung bringen, bei der das Grundrauschen jersey verschwindet.

4. "ON/OFF Volume" Ein-Aus-Lautstärke. In "OFF" Stellung ist Gerät ausgeschaltet. "VOLUME" Knopf drehen für gewünschte Lautstärkeeinstellung.

5. Mikrofonbuchse: Hier mitgeliefertes Mikrofon einstecken.
6. EMG Taste: Direktwahltaste für das Umschalten auf den Notruf- und Anrufkanal 9 bzw. 19. Antippen der Taste schaltet vom Arbeitskanal nacheinander auf 9 bzw. 19 und darüber. Anzeige EMG, sobald aktiviert.
7. "Mic Gain Control" = Mikrofonverstärkung: für den Sendebetrieb kann damit die Ansprechempfindlichkeit des Mikrofons geändert werden. Wir empfehlen, die optimale Stellung entsprechend ihren Sprechgewohnheiten auszuprobieren.
8. "RF" (Radio Frequency) Gain = HF Verständigung: zur Einstellung der Empfänger-Empfindlichkeit. Höchste Empfindlichkeit: im Uhrzeigersinn aufgedreht, niedrige Empfindlichkeit (z.B. bei starken Signalen im Nahbereich) gegen den Uhrzeigersinn einstellen.
9. "N.K./ESP" Taste: Noise-Killer/ Gerauschunterrückung

Drücken dieser Taste aktiviert die ESP 2 Schaltung, die Nebengeräuche und Störungen bei Empfang weltgehend eliminieren kann.

1. FREQ Taste

• schaltet zwischen der Standard Kanalnummern- oder der Frenuzanzeige um (3 Sekunden drücken);
• aktiviert die Zweitfunktion der "M" (M1/M4) Tasten.

M1/M4:

MIDLAND 220 kannhäufig benutzte Kanäle bei Bedarf als Memorykanäe abspeichern.

Zum Abspeichern:

A) Kanal mit Kanalwahler oder "UP/DN" am Mikrofon auswahlen.
B) "FREQ" Taste drucken- das Display zeigt "F";
C) "AM/FM/LCR" Taste jetzt 3 Sekunden lang drücken: Sie horen einen Ton "BIP" and das Display zeigt "M1".

Für einen anderen Kanal verfahren Sie genauso und drucken anschlieBend "EMG".

Zum Aufrufen gespeicherter Kanäle drücken Sie "FREQ" und dann "AM/FM/LCR" für (M4) oder "EMG" für (M1).

1. Frontlautsprecher

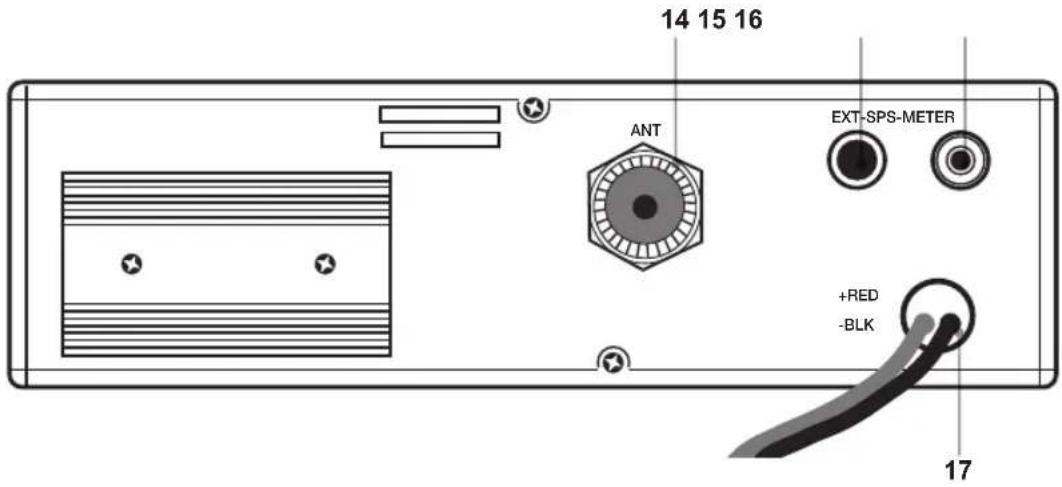

GERÄTE-RÜCKSEITE

1. Antennenbuchse (SO239)
2. "EXT": Buchse für externen Laufsprecher (der interne Laufsprecher schaltet damit ab).
3. S.Meter Buchse: zum Anschluß eines externen Zusatz-S-Meters
4. Power 12.6V DC: Anschluß für Stromkabel an 12 V Bordnetze (10.8 bis 15.6 Volt DC)

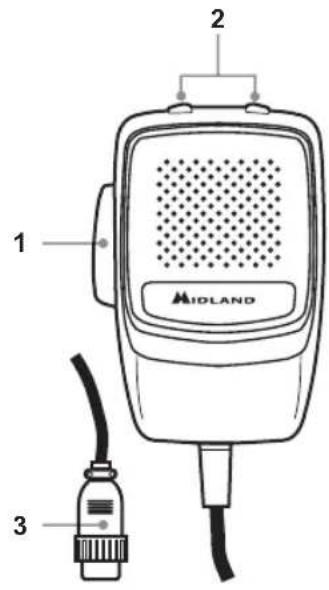

MIKROFON

1. PTT: Sendetaste
2. UP/DOWN Tasten: manuelle Kanalwahl.
3. 6 pin Mikrofonstecker

INSTALLATION

Die Wahl eines verkehrssicheren und gänstigen Einbauorts ist wesentlich für den Einbau eines Mobilgeräts. Alle Bedienelemente müssen für den Benutzer weniger erreichen sein, ohne dass darauf Bewegungen ausgeführten werden müssen, die die Verkehrssicherheit beeinflussen können. Insbesondere dürfen sich keine Kabel verheddern, das Mikrofon muss so montiert sein, dass es safer erreichen ist und auch nicht in den Fahrerfussraumn fallen kann! Keineswegs darf ein Funkerat so montiert werden, dass der Fahrer beim Bedieren die Kontrolle über das Fahrgeschehen verlieren könnte. Verwenden Sie die mitgelieferte Halterung oder benutzen Sie die DIN-Einschubhalterung.

Ziehen Sie bei der Montage alle Schrauben gut fest. Befestigen Sie den Haltebügel nicht an dūnnen Kunststoffeilen, die konnten nachgeben und Schrauben konnen ausreissen oder sich loseen.

STROMVERSORGUNG

Vor Einbauitte das Funkgerat abschalten. Bei direktem Anschlussitte korrekte Polaritat prufen und Gerat nicht verpolt anschliessen.

Rot = positiver Pol (+)

Schwarz = negative Pol (-)

These Farben sind während genormt,kommen aber nicht in allen Sicherungskästen konsequent vor. Bei heutigen Fahrzeugen ist der Minuspol derjenige Batteriepol, der mit der Karosserie bzw. dem Motorblock verbunden ist. Am besten für Funkgeräte ist ein direkter Anschluss mit + und - an die Batterie, wenn immer das möglich ist!

ANTENNE ANSCHLIESSEN UND EINRICHTE

Für höchste Reichweiten beachten Sie die Regeln:

1. Antenne so hoch über dem Boden wie möglich anbringen.
2. Je länger eine CB Antenne ist, je hoffer der Wirkungsgrad.
3. Wenn möglich, eine Antennen im Zentrum einer metallischen Oberfläche montieren.
4. Antennenkabel soweit wie möglich von Zündkabeln und Störquellen entfernt verlegen.
5. Achten Sie auf eine gute Metall-zu Metall-Verbindung der Masse beim Antennenfuß.
6. Achten Sie darauf, dass das Antennenkabel bei der Montage nicht beschadigt wird.

WARNING: Um Endstufendefekte zu vermeiden, benutzen Sie niemals Ihr CB Gerät ohne angeschlossene Antenne. Überprüfen Sie bei der Montage und auch später regelmässig das Stehwellenverhältnis der Antenne mit einem geeigneten SWR Messgerät. Eine optimale Antennenanpassung ist wesentlich für eine möglichst hohe Reichweite.

BEDIENUNG DES FUNKGERÄTS

1. Mikrofon anschließen.
2. Prufen, ob Antenne korrekt angeschlüssen ist.
3. Squelch zunächst aufdrehen (nach links).
4. Gerä einschalten und auf gewünschte Lautstärke einstellen.
5. Kanal auswahlen.
6. Zum Senden PTT Taste drücken, einen Moment warten und dann sprechen.
7. Zu Empfangen, PTT Taste wieder loslassen.

LÄNDEREINSTELLUNG

Das erlaubte Frequenzband hangt davon ab, in welchem Land Sie Ihr Gerät benutzen wollen.

Schauen Sie in der Liste weiter unter nach.

1. Gerät ausschalten.
2. bei gedrückt gehaltener "N.K./ESP" Taste das Gerät wieder einschalten
3. Gewünschte Ländereinstellung mit den UP / DOWN Tasten (siehe Beste) vornehmen.

Entweder 5 Sekunden warten oder Gerät 1 x aus und wieder einschalten.

NOTE1: In den UKE und UKC Freqenzbändern können Sie jeweils mit "AM/FM/LCR" (3 Sekunden lang drücken) hin- und herschalten.

NOTE2: Bei Auswahl von NUR FM (bei Länderncode EC) arbeitet der "AM/FM/LCR" Taster als LCR Taste (last channel recall = zuletzt benutzen Kanal aufrufen).

LÄNDERCODES und FREQUENZBÄNDER-LISTE

Display Anzeige	Land Band Frequenzbereich
I Italien	40CH AM/FM 4W Fx 26,965-27,405 MHz
I2 Italien	34CH AM/FM 4W Fx 26,875-27,265 MHz
D Deutschland	80CH FM 4W 12CH AM 1W Fx 26,565-27,405 MHz
D2 Deutschland	40CH FM 4W 12CH AM 1W Fx 26,965-27,405 MHz
D3 Deutschland	80CH FM 4W 40CH AM 1W Fx 26,565-27,405 MHz
EU	Europa, AM-FM 40CH FM 4W 40CH AM 1W Fx 26,965-27,405 MHz
EC	Europe, FM 40CH FM 4W	Fx 26,965-27,405 MHz
E Spanien	40CH AM/FM 4W Fx 26,965-27,405 MHz
F	Frankreich 40CH FM 4W 40CH AM 1W	Fx 26,965-27,405 MHz
UKE	England 40CH FM 4W	Fx 26,60125-27,99125MHz
UKC	England 40 CH FM 4W CEPT	Fx 26,965-27,405MHz
PL Polen	40CH AM/FM 4W Fx 26,960 - 27,400MHz

ACHTUNG!

Wenn Sie sich nicht sicher sind: Der Ländercode, der überall in Europa erlaubt ist, ist EC (40 CH FM 4W). Dies ist auch die in Österreich vorgeschriebene Einstellung!

TECHNISCHE DATEN

ALLGEMEINES

Kanäle 12,34,40 oder 80 je nach Ländercode

max. Abstimm-Frequenzbereich 25.615 to 30.105 MHz

Frequenzerzeugung PLL

Betriebstemperatur-Bereich 10^ / + 55^ C

DC Betriebsspannungsbereich 12.6 V DC ± 10%

Duty Cycle. 5/5/90 % (über 1 Stunde)

Abmessungen 170 (Breite)x 52 (Höhe)x 170 (Tiefe) mm

Gewicht 1,020 kg

EMPFÄNGER

Empfangssystem Doppelsuper

Zwischenfrequenzen 1.ZF:10.695 MHz · 2.ZF:455 KHz

Empfindlichkeit besser als 1 V fur 20 dB SINAD

Audio Ausgangsleistung bei 10% Kllrgrad ..> 4.0W bei 8 Ohm (externa Lautsprecher)

2.0W bei 8 Ohm (eingebauter Laufsprecher)

Audio Verzerrungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..

Stromverbrauch bei Stand/by 200mA

SENDER

Sendeleitung an 50 Ohm. 4W bei 12.6V DC

Modulation. AM: 85% bis 95%

FM:1.8 KHz±0.2KHz

Stromverbrauch bei Senden 1100mA (gemessen ohne Modulation)

Änderung im Rahmen des technischen Fortschritts und der Produktpflege sind vorbehalten.

Direkter Anschluss des Gerätes an DC Netze ist nur über eine entsprchende Sicherung zulässig.
