| Rodzaj produktu | Oscylacyjne narzędzie wielofunkcyjne |
| Marka | Worx |
| Model | WX680 |
| Napięcie znamionowe | 230-240 V ~ 50 Hz |
| Moc znamionowa | 350 W |
| Prędkość oscylacji | 11000 - 20000 /min |
| Kąt oscylacji | 4.0° |
| Podwójna izolacja | Tak (klasa II) |
| Masa (bez przewodu) | 1.3 kg |
| Poziom ciśnienia akustycznego LpA | 87 dB(A) |
| Poziom mocy akustycznej LwA | 98 dB(A) |
| Niepewność pomiaru hałasu K | 3.0 dB(A) |
| Wartość emisji drgań ah | 3.68 m/s² |
| Niepewność pomiaru drgań K | 1.5 m/s² |
| Główne funkcje | Piłowanie, szlifowanie, struganie, skrobanie, polerowanie |
| System mocowania akcesoriów | Hyperlock™ bez narzędzi |
| Regulacja prędkości | Zmienna za pomocą pokrętła |
| Kompatybilność akcesoriów | Uniwersalna, kompatybilna z akcesoriami innych marek (Bosch®, Fein®, Makita®, itp.) |
| Konserwacja | Czyścić suchą szmatką; brak części naprawialnych przez użytkownika |
| Ochrony bezpieczeństwa | Nosić ochronę słuchu, oczu, maskę przeciwpyłową, rękawice |
| Minimalna temperatura pracy | 10 °C |
| Odprowadzanie pyłu | Złącze odsysania opcjonalnie |
| Zasilanie | Sieciowe, przewód zasilający (długość nieokreślona) |
Często zadawane pytania - WX680 WORX
Pytania użytkowników dotyczące WX680 WORX
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Narzędzia wielofunkcyjne w formacie PDF za darmo! Znajdź swoją instrukcję WX680 - WORX i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. WX680 marki WORX.
INSTRUKCJA OBSŁUGI WX680 WORX

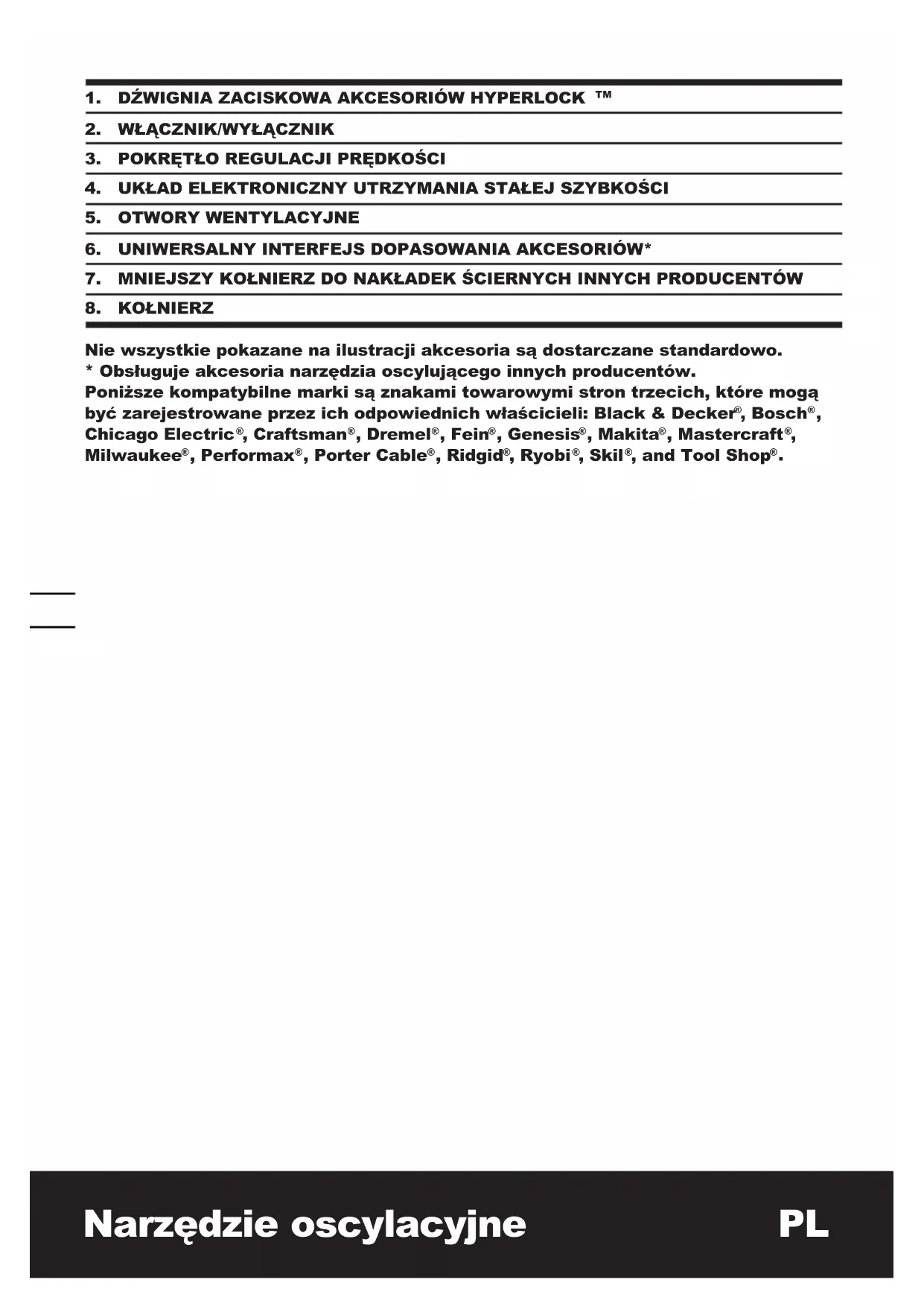

Nie wzystkiePokazane na ilustraci akcesoria są dostarczane standardowo. * Obsluguje akcesoria narzedzia oscylujacego innych producentów. Ponijsze kompatybilne marki są znakami towardwymi stron trzechich, które moga byc zarejestrowane przyez ich odpowiednich wąstcieli: Black & Decker, Bosch, Chicago Electric, Craftsman, Dremel, Fein, Genesis, Makita, Mastercraft, Milwaukee, Performax, Porter Cable, Ridgid, Ryobi, Skil, and Tool Shop.
DANE TECHNICZNE
Typ WX680 (6-oznacenzie maszyny, narzejdie oscylacyjne wysokiej czestotliwość)
| Napiȩcie znamionowe | 230-240V~50Hz |
| Moc znamionowa | 350W |
| Prędkość oscylaci | 11000-20000/min |
| Kąt oscylaci | 4.0° |
| Podwojna izolacja | ☐/II |
| Masa urzystzenia (bez kabla zasilajność) | 1.3kg |
DANE DOTYCZACE HAIASU I WIBRACJI
| Ważone ciasnienie akustyczne L | pA: 87dB(A) |
| Ważona moc akustyczna L | wA: 98dB(A) |
| KPA & KWA 3.0dB(A) | |
| Gdy ciasnienie akustyczne przyekracza | 80dB(A) |
INFORMACJE DOTYCZACE DRGAN
Łuczna wartosć drgan (suma wektora triax) okreslona według normy EN 60745:
| Typowe wibracje waźone | Wartosci przenoszenia wibracje \( {\mathrm{a}}_{\mathrm{n}} = 3,{68}\mathrm{\;m}/{\mathrm{s}}^{2} \) |
| Niepewnosć \( \mathrm{K} = {1.5}\mathrm{\;m}/{\mathrm{s}}^{2} \) |
- Deklarowana calkowita wartosc wibraci została zmierzona przy uzyciu standardowej metody testowania iMZE zoSOWANA do porownywania narzedzi;
- Deklarowana calkowita wartosć wibraci sąc równiez stosowana do wstepnej oceny narażenia.
OSTRZEJEZENIE: Wartosc emisi wibraci w czasie rzechywistego uzywania elektronarzędzia要去 roznic od zadeklarowanej, w zaleznosci od sposobu uzywania narzedzia w
nastepujacych przykładach i innych sposobach uzywania narźedzia:
Sposób uzywania naręźdia orazciecia lub szlifowania materiały.
Czy naręźdie jest w dobrym stanie i czy jest prawidłowo konserwowane.
Czy uzywane są prawidowej akcesoria naręźdia iczy narȩźdie jest wąsciwie naostrzone oraz w dobrym stanie.
Czy dokrecone są szczeki na uchwycie iczy uzywane są jakiekolwiek akcesoria antybiracyjne. Oraz,czy narzejdie jest uzywane zgodnie z przyznaczeniem i wedlug instrukcji.
Niepawidowej prowadzenia unto narzedzia moze spowodowae syndrom wibracji rak.
OSTRZEZENIE: W szczególnosci,
oszacowanie poziomu ekspozycji w
rzeczywistych warunkach uzywania powinno brać
tamte pod uwage wszystkie elementy cyklu
dzialania, takie jak czasy wymićzenia naręźdia i
czas bezczynnosci, aleNie rzechywiść
wykonywana prace. Moze to znacznie zmiejejszc y
poziom ekspozycji w calym okresie pracy.
Pomoc w minimalizacja narażenia na wibracje.
Narȩźdie naleź konserwować z godnia
z instrukcjami i prawidłowo smarowania (w
odpowsiednich mistręszech)
Jesli narȩźbie jest uzywane regularnych nareź
zakupić akcesoria antywibracyjne.
Naleź unikać uzywania narȩźdi w
temperaturach 10^ lub niższych
Naleź zaplanować harmonogram pracy w celu
rozłozenia uzywania narȩźni wyttwarzajczych
wysoki poziom drgn na kilka dni.
INSTRUKCJE BEZPIECZENSTWA W PRZYPADKU CIECIA
- Jesli narędzie tnace sącie kiotakt z ukrystym okablowaniem, podczas dzialania narȩdzie naleź trzymać za izolowyawe powierzchnie. Kontakt z 'aktywnym' okablowaniem sądie spowodowej obnażenie metalowych elementów i porañenie operatora prȩdom elektrycznym.
- Zawsze uzywać maski przyciwypyłowej.
SYMBOL
| Aby zmirniejszyć niebepezcieństwo odniesienia obrażen, uzytkownik powinien przycztyAAC podręcznik z instrukcjami | |
| Podwójna izolacja | |
| Ostrzeȩzenia | |
| Uzywać ochrony sąchu | |
| Uzywać ochrony wzroku | |
| Uzywać maski przyciwpyłowej | |
| Przed pracstawność sąupy są upewnić, ze nie zostano uszkodzoneźadne przyzewody zasilajść. | |
| Unikać ryzyka obrażen spow- odowanych ostrymi krawędziami akcesiorów. | |
| W trakcie przyca pracy akcesoria mogość są bardzo gość, stwarzȩcNiebepezcieństwo oparzenia! | |
| Przed zmianą akcesiorów upewnij są, ze narȩźdie jest odȩçzone. | |
| Stosować rękawice ochronne. |
| Wysoka częstotliwość oscylacji |
| Niska czȩstotliwość oscylacji |
| Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Naleź gy korzystać z recyklingu, sąsi istnieje odpowiednia infrastruktura. Porady dotyczawe recyklingu są za uzytskać u wędz lokalnych lub sprezedawcy detalicznego. |
INSTRUKCJA OBSŁUGI
UWAGA: Przed uzyciem narzędzia przechytać uwazmie instrukcję oblsugi.
PRZEZNACZENIE
Elektronaręździe jest przyznaczone do cięcia i przerabiania materiały dow drewnianych, plastiku, tynku, metali niedzki zacisków), jak rawnieź do pracy na miękkich kaflach sciennych i szlifowania mazych powierzchni na sucho. Narȩździe jest szczególnie przydatne do pracy blisko krawędzi oraz jako brzeszczot.
MONTAZIOBSLUGA
| Dzialanie Ilustracja | |
| Montañż akcesoriów Zob. Rys. | A-C |
| Montañż arkusza scierngo Zob. | Rys. D |
| Montañż urȩźdenia zasysajęcego (sprzedawane osobo) | Zob. Rys. E1-E5 |
| Obstuga wącznika/ wymiȩcznika | Zob. Rys. F |
| Uzywanie pokrzta regulacje prędkości | Zob. Rys. G |
Pokretto regulaci prędkosciość uzywac, aby ustawic optymalna czestotliwość oscylacji biorac pod uwage uzywane akcesoria i rodzaj uzywania.
| Czȩstotliwość oscylacji | Zastosowanie |
| Wysoka czȩstotliwość oscylacji | Szlüfowanie, ciepiecie, tarcie i polerowanie kamienia i metalu. |
| Niska czȩstotliwość oscylacji | Skrobanie, polerowanie lakieru. |
PORADY DOTYCZACE PRACY Z NARZEDZIEM
Jesli naręźdie zbytnio sie nagrzewa, zwaszczagdy jest uzywane z mniejszymi prędkosciami,ustawic prȩdkość na maksimum i pozwolnicna 2-3 minutowa prac ewelu schłodzenia
silnika. Unikać przyędźūzonego użycia przy bardzo niskich prędkosciach. Naleź yawsze utrzymywać ostrość narȩźdia. Zawsze upewnić sie, ze element obrabiany jest mocno trzymany lub przytwordzony w celuunikność�件kiego przemieszczania sie. Jakikolwiek ruch materialu mogacity są wypląć na sąość ciȩcia lub wykończenie szlifowania. Narȩźdie sąȩzuruchomic przyędźypustieniem do prácy i daneź go wyłączyć dopiero po zakończeniu prácy. Nie Rozpoczynac szlifowania bez zamocowanego papieru scierngo. Nie doprowadzać do zużycia papieru scierngo, poniewañ spowoduje to uszkodzenia nakładki sciernej. Gwarancja nie obejmude zużycia nakładki sciernej. Naleź użwyac gruboziarnistego papieru do szlifowania niedrwnych powierzchni, srednioziarnistego do gladkich powierzchni i robnoziarnistego do wykończenia powierzchni. W razie koniecznosci na zapasowym materiale. Użycie nadmiernej silny doprowadzi dozmniejszenia wydajnosci prácy i przycieȩżenia silnika. Regularna wymiana akcesoriów zapewni utrzymanie optymalnej wydajnosci prácy.
KONSERWACJA
Przed dokonywaniem jakichkolwiek regulaggi, obstugi technicznej lub konserwacci nalezy wyjać wtyczkte zgniazdka.
Narędzie to nie wymagaźadnégo dodatkowej smarowania czy konserwacje.
W naręźdiu nie ma zadnych czȩci, króre wymagałyby serwisOWANIA przyzkownika. Nigdy nie nalezy uzywać wodyczy srodków czyszczących do czyszczenia naręźdia z napędem elektrycznym. CzyScićsucha szmatka. Zawsze nalezy przechowywać naręźdie w suchym mistrscu. Utrzymywać w czystosci otwory wentylacyjne silnika. Utrzymywać wzystkie urzadzenia sterujuce w czystosci. W otworach wentylacyjnych moga pojawiacsi kry, jest to normalne i nie spowoduje uszkodzenia naręźdia. Jesli uszkodzony dostanie przywośd zasilajczy, abyunikność bezpieczność powinien zostac wymieniony przyze producenta, przystawicela serwisu lub inną wykwalifikowaną osobę.
ZASTOSOWANIE
OSTRZEJEZENIE: Zęby ostrza tnaCego są bardzo ostre. Nie dotykać podczas montaqu i korzystania.
Przed cięciem element obrabiany musi zostac dobrze unieruchomiony.
| Zdjęcie Opis | Zastosowanie | ||
| Ciecie | Universalne ostrze skrawajść do metalu/drewna | Drewno, plastik, w蕈 no szklane, gwoździe, metale nieżelazne, cienkie arkusze metalowe, utwardzone wypȩniacze | |
| Standardowe ostrze skrawajść do drewna | Drewno, plastic, płyta gipsowo-kartonowa | ||
| Preczyjne ostrze do pięcia drewna | Drewno, międkki plastik | ||
| Półokragła tarcza do piȩcia HSS | Cienkie drewno, plastik, w蕈 no szklane, metale nieżelazne, cienkie arkusze metalowe, utwardzone wypȩniacze, glazura | ||
| Szilofowanie | Nakładka scierna (perforOWana) | Drewno, plastic, utwardzone wypȩniacze | |
| Palcowa nakładka scierna | Drewno, plastic, utwardzone wypȩniacze | ||
| Tarcie | Trojkaty zwirowe węglikowy do tarnika | Drewno, utwardzone Środku adhezyjne, zaprawa, mur | |
| Tarnik wȩglikowy (palcowy) | Drewno, utwardzone Środku adhezyjne, zaprawa, mur | ||
| Usuwanie zaczynu | Półokragła tarcza do piȩciaPokrywa zworciem wȩglikowyam | Zaczyn, beton porowaty, mur | |
| Półokragła tarcza do piȩciaPokryta warstwadiamentowej | Plytki ceramiczne i kamienne, plyta pod✕ladowa | ||
| Skrobanie | Sztywne ostrze do skrobania | Stara farba, utwardzone Środki adhezyjne, uszczelnienie, wykrátzina | |
| Elastyczne ostrze do skrobania | Elastyczne uszczelniacze, farba, pozost✕losci Śroków adhezyjnych, wykrátzina. |
akcesiorów oznaczonych dobrze znanymi markami. Wybierać wiertla wedlug rodzaju przy, kóra ma byc wykonana. Więcej szczegółowość znaleźć w dodatkowym opakowaniu. Personel sklepuMZe rowniké udzielić pomocy i porad.
UWAGA: Podczas wpwadzania ostrza i cięcia naleź uzywać delikatné go ruchu wahadłowego welu umozliwienia odpowiedniego usunięcia wiorów.
Röwnomierne Rozlozenia zužycia wplyniena wydluzenia zwywotnosci ostrza. W celu zapewnienia rawnomiernégo Rozlozenia poluzować ostrze tarczy, obrócić je i mocno dokrecić.
Ciecie/szilfowanie powinno odbwac sie przy sta tym ruchu i delikatnym nacisku.
Duzy nascik nie zwiększy prędkosci ciȩcia/ usuwania — spowoduje jedynie szybsze zuzywanie elementu wyposañenia.
OCHRONA ŚRODOWISKA
Odpady wyrobów elektrycznych nie
powinny byc wyrzucane razem z odpadami
gospodarstwa domowego. Nalezy
korzystać z recyklingeru, jestli istnieje odpowiednia infrastruktura. Porady dotyczne recyklingeru möglich uzyskać u wędz lokalnych lub sprezedawcy detalicznego.
DEKLARACJA ZGODNOSCI
My,
POSITEC Germany GmbH
Opis WORX Narzédzie oscylacyjne
Typ WX680 (6-oznaczenia maszyny, narzedzie oscylacyjne wysokiej czestotliwość)
Funkcja Szlifowanie, ciècie, tarcie, skrobanie, polerowanie
Jest zgodny z nastepujacymi dyrektywami:
2006/42/WE
2004/108/WE
2011/65/WE
Normy sa zgodne z:
EN 55014-1
EN 55014-2
EN 60745-1
EN 60745-2-4
EN 61000-3-2
EN 61000-3-3
Osoba upoważniona do komplaju pliku technicznego,
Nazwa Russell Nicholson
Adres Positec Power Tools (Europe)
