BEDIENUNGSANLEITUNG WX680 WORX

We, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln

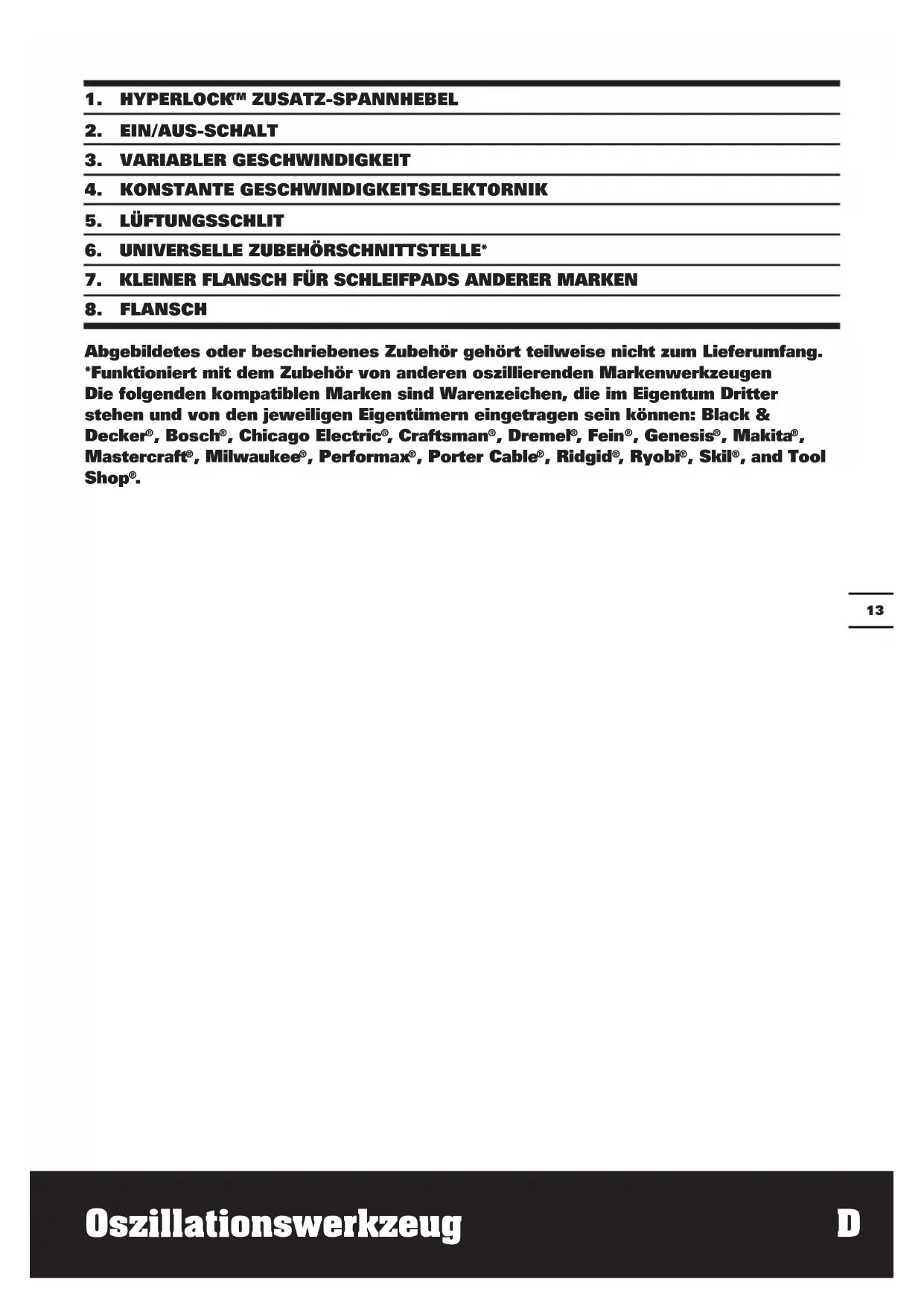

1. HYPERLOCK™ ZUSATZ-SPANNHEBEL
2. EIN/AUS-SCHALT
3. VARIABLEER GESCHWINDIGKEIT
4. KONSTANTE GESCHWINDIGKEITSELEKTORNIK
5. LÜFTUNGSSCHLIT
6. UNIVERSELLE ZUBEHÖRSCNITTSTELLE*
7. KLEINER FLANSCH FÜR SCHLEIFPADS ANDERER MARKEN
8. FLANSCH

Abgebildetes oder beschriebenes Zubehör führt teilweise nicht zum Lieferumfang. *Funktioniert mit dem Zubehör von anderen oszillierenden Markenwerkzeugen Die folgenden kompatiblen Marken sind Warenzeichen, die im Eigentum Dritter stehen und von den jeweiligen Eigentümern eingetragen sein konnen: Black & Decker®, Bosch®, Chicago Electric®, Craftsman®, Dremel®, Fein®, Genesis®, Makita®, Mastercraft®, Milwaukee®, Performax®, Porter Cable®, Ridgid®, Ryobi®, Skil®, and Tool Shop®.

TECHNISCHE DATEN

Typ WX680 (Bezeichnung der Maschine, Repräsentant des Hochfrequenz-Multifunktionswerkzeug)

Nennspannung	230-240V~50Hz
Nenneistung 350W
Schwingfrequenz 11000-20000/min
Schwingwinkel 4.0°
Zweifach isoliert	☐/II
Gewicht( ohne Netzkabel)	1.3kg

INFORMATIONENÜBER LÄRM

Gewichteter Schalldruck L	pA:87dB(A)
Gewichtete Schalleistung L	wA:98dB(A)
KPA& KWA	3.0dB(A)
Tragen Sie bei einem Schalldruck über einen Gehörschutz	80dB(A)

INFORMATIONENÜBER VIBRATIONEN

Vibrationsgesamtmesswertermittlung gemäß EN60745:
Typischer gewichteter Vibrationswert	Vibrationsemissionswert ah=3,68m/s2
	Unsicherheit K=1.5m/s2

• Der erkläre Schwingungsgesamtwert wurde im Einklang mit einem Standard-Prüfverfahren gemessen und kann zum Vergleichen eines Werkzeugs mit einem anderen genutzt werden;
• Der erkläre Schwingungsgesamtwert kann auch zur vorläufigen Beurteilung von Belastungen verwendet werden.

WARNING: Der Vibrationsemissionswert kann während des tatsächlichen Gebrauchs des

Elektrowerkzeugs vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgenden Beispelen und weiteren Verwendungsmöglichkeiten eingesetzt wird: Anwendung des Werkzeugs und der zu schneidenden oder schleifenden Materialien. Der Pflege- und Wartungszustand des Werkzeugs. Die Verwendung des richtigen Zubehörns und dessen Scharfe und Zustand. Die Festigkeit der Handgriffe und die Benutzung von Antivibrationszubehör. Der bestimmungsgemäß eund diesen Anweisungen entsprechende Gebrauch.

Wird theses Werkzeug nicht angemessen gehandhabt, kann es zum Auftreten des Hand-Arm-Vibrationssyndroms kommt.

WARNING: Sie sollen die tatsächlichen Arbeitsabschnittte genau ermittelt, um so den Belastungsgrad abzuschätzen. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit möglicherweise wesentlich gemindert werden.

So minimieren Sie das Risiko, dem Sie bei Vibrationen ausgesetzt sind.

Verwenden Sie IMMER scharfe Meißel, Bohrer und Sägeblätter.

Pflegen Sie diesen Werkzeug den Anweisungen entsprechend und achten Sie stets auf eine gutes Ein fetten (wo erforderlich).

Bei regelmäßiger Verwendung von Elektrowerkzeug sollenn Sie in Antivibrationszube-hör investieren.

Vermeiden Sie den Einsatz von Werkzeugen bei Temperaturen von 10^ oder darüber. Erstellen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugenauf mehrere Tage zu vertieren.

SICHERHEITSHINWEISE ZUM SCHNEIDEN

1. Halten Sie das Werkzeug an den isolierten Griffen, wenn die Gefahr besteht, dass Sie beim Arbeiten in Wänden, Decken usw. verborgene Leitungen oder das Netzkabel berühren können. Metallteile am Werkzeug, die mit stromführungenden Drahten in Berührung kommt, werden selbst stromführung und können der Bedienperson einen elektrischen Schlag versetzen.

2. Tragen Sie immer eine Staubmaske.

SYMBOL

	Zur Reduzierung der Verletzungsgefahritte die Bedienungsanleitung durchlesen
	Schutzisolation
	WARNUNG!
	Tragen Sie einen Gehörschutz
	Tragen Sie eine Schutzbrille
	Tragen Sie eine Schutzbrille
	Vor der Arbeit mit ihrer Werkzeug sicherstellen, dass keine Netzkabel beschädigt sind.
	Vermeiden Sie Verletzungsgefahren durch scharfe Kanten des Zubehörs.
	Das Zubehör kann bei der Arbeit sehr heißt werden und Verbrennungsgefahren verursichen!
	Vor dem Auswechseln von Zubehör sicherstellen, dass das Werkzeug von der Stromversorgung getrennt ist.
	Tragen Sie Schutzhandschuhe.

Hohe Schwingungsfrequency

Niedrige Schwingungsfrequency

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollenn nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihrzuständigen Behörden oder Ihr Fachhändler geben Ohnen hierzu keinere Auskunft.

HINWEISE ZUM BETRIEB

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig durch.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Elektrowerkzeug ist bestimmt zum Sagen und Trennen von Holzwerkstoffen, Kunststoff, Gips, Nichteisen-Metallen und Befestigungselementen (z.B. Nagel, Klammern) sowie zum Bearbeiten von weichen Wandfliesen und zum trockenen Schleifen kleiner Flächen. Es ist besonders zum randnahen und bündigen Arbeiten geeignet.

MONTAGE UND BEDIENUNG

Massnahme Abbildung
Montagezubehr Siehe Abb.	A-C
Montage des Sandblechs Siehe Abb. D
StaubabsaugungAnbringen(nicht mitgeliefert)	Siehe E1-E5
Bedieren des Ein-/Aus-Schalters	Siehe Abb. F
Nutzung des variablenDrehzahlreglers	Siehe Abb. G

Der variable Drehzahlregler kann verwendet werden, um die optimale Schwingungsfrequenz gemäß der verwendeten Zubehörteile und der jeweiligen Anwendung einzustellen.

Schwingungsfrequency	Anwendung
Hohe Schwingungsfrequency	Schleifen, Sagen, Raspeln und Poleren von Steinen und Metall.
Niedrige Schwingungsfrequency	Schaben, Lacke schleifen

TIPPS ZUR ARBEIT MIT IHREM WERKZEUG

Ist Ihr Elektrowerkzeug zu heiss geworden, insbesondere während der Arbeit bei niedriger Geschwindigkeit, stellen Sie die maximale Geschwindigkeit ein und halten Sie es 2-3 Minuten lang unbelastet laufen, um den Motor abzukühlen. Vermeiden Sie länger Arbeiten bei niedrigen Geschwindigkeiten. Achten Sie immer auf ein scharfes Sägeblatt.

Das Werkstück muss bei allen Arbeiten sicherebefestigt oder festgeklemmt werden, damites nicht verrutschen kann.

Jegliche Bewegung des Materials kann die Qualität des Schnittes oder der Schleifausführung beeinträchtigen.

Starten Sie Ihr Werkzeug vor der Arbeit und schalten Sie es nur aus, nachdem Sie aufgehört haben zu arbeiten.

Verwenden Sie das Gerät niemals ohne Schleifpapier.

Das Schmirgelpierarf nicht komplett abgenutzterwen, Dennsonst wird der Schleifteller beschädigt.Die Garantie umfasst nicht den Verschleiss des Schleiftellers.

Verwenden Sie keine (grobe) Körnungen für raue Oberflächen, mittlere Körnungen für bereits gegliettete Oberflächen und hohe (feine) Körnungen für die Endbearbeitung der Oberfläche. Gegebenenfalls sollen den Sie zuerst einen Test auf einem Probestück ausführten.

Zu große Kraftanwendung vindert die Arbeitseffizienz und führt zur Überlastung des Motors. Regelmaßiges Ersetzen des Zubehörs sorgt stets für eine optimale Arbeitseffizienz.

WARTUNG

Halten Sie Werkzeuge für bessere und sichere Leistung scharf und sauber.

Befolgen Sie die Anweisungen zum

Schmieren und Auswechseln von Zubehör.

Prufen Sie die Werkzeugkabel regelmäßig;
lassen Sie sie bei Schäden von einer autorisierten Serviceeinrichtung reparieren

Ihr Werkzeug benötigt keine zusätzliche.

Schmierung oder Wartung. Es enthalt keine Teile, die Sie warten müssen. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Sorgen Sie damit, dass bei staubigen Arbeiten die Lüftungsöffnungen frei sind. Falls es erforderlich sein sollte, den Staub zu entfern, trennen Sie zuerst das Elektrowerkzeug vom Stromversorgungsnetz. Verwenden Sie nichtmetallische Objekte zum Entfernen von Staub und vermeiden Sie das Beschädigten innerer Teile. Gelegentlich sind durch die Lüftungsschlitze hindurch Funken zu sehen. Dies ist normal und wird Ihr Werkzeug nicht beschädigten.

Falls das Netzkabel beschädigt sein sollte, muss es vom Hersteller, einem seiner ServiceBeauftragten oder einerähnlich qualifizierten Person instandgesetzt werden, damit es nicht zu Gefährdungen kommt.

ANWENDUNG

WARNING: Die Sägezähne sind sehr scharf. Bei Montage und

Anwendung nicht berühren.

Das Werkstück muss vor dem Schneiden festgespannt werden.

	Abb.BeschreibungAnwendung
Sägen		Universalklinge	Holz, Plastik, Fiberglass, Nägel, nicht-eiserne Metalle, dünnes Metallblech, gehärte Fällstoffe
		Vornschneideklinge Holz,	Plastik, Gipskarton
		Prätzions-Holzsägeblatt	Holz, weiche Kunststoffe
		HSS Segmentsägeblatt	Holz, Plastik, Fiberglass, nicht-eiserne Metalle, dünnes Metallblech, gehärte Fällstoffe
Schleifen		Schleifpapierfolie	Holz, Plastik, gehärte Fällstoffe
		Schleifausatz	Holz, Plastik, gehärte Fällstoffe
Raspeln		Dreiacekige Raspel	Holz, gehärte Klebstoffe, Keramik, Mauerwerk
		Finger-Raspel	Holz, gehärte Klebstoffe, Keramik,
Mörtel entfernen		Karbid-Sandstrahlklinge	Schrot, poröser Beton, Mauerwerk
		Diamant-Sandstrahlklinge	Keramik und Steinfliesen, Rigipsplatte
Schaben		Fester Kratzer	Alte Farbe, gehärte Klebstoffe und Kitt, Teppich
		Flexibler Abkratzer	Elastische Dichtungsmittel, Farbe, Klebstoffreste, Teppich

Wir empfehlen Ihnen, samtliche Zubehörteile beim selbst Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Verwenden Sie nur hochwertige Zubehörteile von namhaften Herstellern. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie kein.

HINWEIS: Beim Eintauchen und Sagen mit einer leichten Pendelbewegung für eine ausreichende Spanabfuhr sorgen. Das Sägeblatt hält länger, wenn es gleichmäßig abgenutz wird. Dazu das Sägeblatt loses, etwas weiterdrehen und wieder festspannen. Schneiden/Schleifen Sie mit gleichmäßigigen Bewegungen und leichtem Druck. Festes Aufdrücken erhöht den Abtrag nicht, das Schleifblatt verschluit nur Schneller.

UMWELTSCHUTZ

Elektroprodukte)durfen nicht mit dem normalen Haushaltsmull entsorgt werden, sondern sollenn nach

Möglichkeit zu einer Recyclungstelle gebracht werden. Ihr zuständigen Behörden oder Ihr Fachhändler geben Ohnen hierzu keinige Auskunft.

KONFORMITÄTSERKLÄRUNG

Wir, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln

Erklaren hiermit, dass unser Produkt, Beschreibung WORX Oszillationswerkzeug Typ WX680 (6-Bezeichnung der Maschine, Repräsentant des Hochfrequenz-Multifunktionswerkzeug) Funktional Schleifen, sagen, raspeln, schaben, polieren

Den Bestimmungen der folgenden Richtlinien entspricht: 2006/42/EC 2004/108/EC 2011/65/EU

Werte nach: EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-4 EN 61000-3-2 EN 61000-3-3

Zur Kompilierung der technischen Datei
ermächtigte Person
Name Russell Nicholson
Anschrift Positec Power Tools (Europe)
Ltd, PO Box 152, Leeds, LS10 9DS, UK

YiuTang CC

2014/08/19
Yujin Tang
POSITEC Qualitätsleiter
