BEDIENUNGSANLEITUNG Sonicrafter WX671.11 WORX

Hochfrequenz- Multifunktionswerkzeug

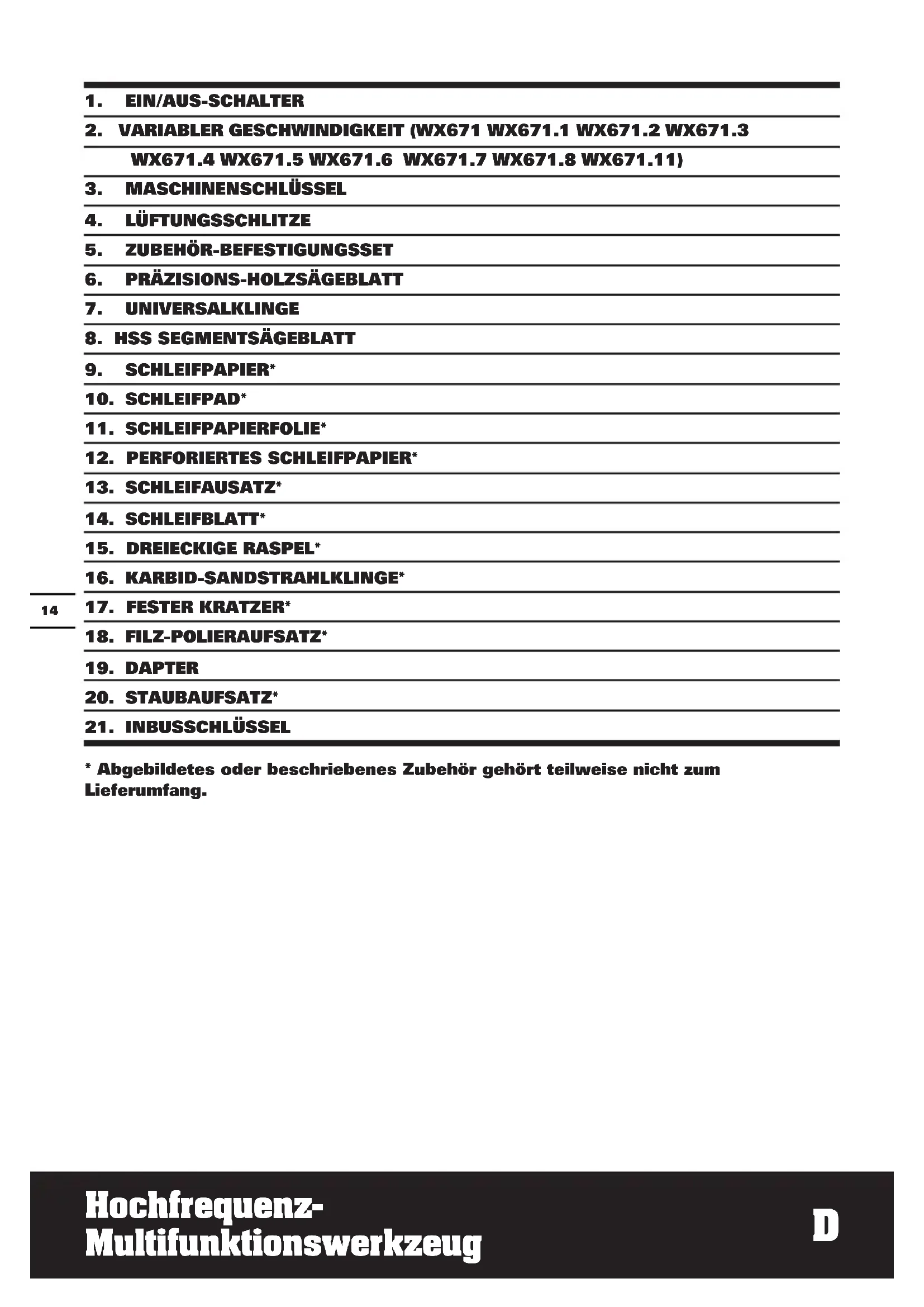

3. MASCHINENSCHLÜSSEL

5. ZUBEHÖR-BEFESTIGUNGSSET

11. SCHLEIFPAPIERFOLIE*

12. PERFORIERTES SCHLEIFPAPIER*

• Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.D

Hochfrequenz- Multifunktionswerkzeug TECHNISCHE DATEN Typ WX671 WX671.1 WX671.2 WX671.3 WX671.4 WX671.5 WX671.6 WX671.7 WX671.8 WX671.11(6-Bezeichnung der Maschine, Repräsentant des Hochfrequenz- Multifunktionswerkzeug)

INFORMATIONEN ÜBER LÄRM

Gewichteter Schalldruck L

85dB(A) Gewichtete Schallleistung L

3.0dB(A) Tragen Sie bei einem Schalldruck über einen Gehörschutz 80dB(A)

INFORMATIONEN ÜBER VIBRATIONEN

Vibrationsgesamtmesswertermittlung gemäß EN 60745: Typischer gewichteter Vibrationswert Vibrationsemissionswert a

Unsicherheit K = 1.5m/s² WARNUNG: Der Vibrationsemissionswert kann während des tatsächlichen Gebrauchs des Elektrowerkzeugs vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgenden Beispielen und weiteren Verwendungsmöglichkeiten eingesetzt wird: Die Verwendung des Werkzeugs und die Art, wie die Materialien geschnitten oder angebohrt werden. Der Pflege- und Wartungszustand des Werkzeugs. Die Verwendung des richtigen Zubehörs und dessen Schärfe und Zustand. Die Festigkeit der Handgriffe und die Benutzung von Antivibrationszubehör. Der bestimmungsgemäß eund diesen Anweisungen entsprechende Gebrauch. Nennspannung 220-240V~50/60Hz Nennleistung 250W Schwingfrequenz 11000-20000/min Schwingwinkel 3.2° Schutzisolation /II Gewicht 1.4kg16

Hochfrequenz- Multifunktionswerkzeug wird dieses werkzeug nicht angemessen gehandhabt, kann es zum Auftreten des Hand-Arm-Vibrationssyndroms kommen. wARNUNG: Sie sollten die tatsächlichen Arbeitsabschnitte genau ermitteln, um so den Belastungsrad abzuschätzen. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit möglicherweise wesentlich gemindert werden. So minimieren Sie das Risiko, dem Sie bei Vibrationen ausgesetzt sind. Verwenden Sie IMMER scharfe Meißel, Bohrer und Sägeblätter. Pflegen Sie dieses Werkzeug den Anweisungen entsprechend und achten Sie stets auf eine gutes Einfetten (wo erforderlich). Bei regelmäßiger Verwendung von Elektrowerkzeug sollten Sie in Antivibrationszubehör investieren. Vermeiden Sie den Einsatz von Werkzeugen bei Temperaturen von 10ºC oder darunter. Erstellen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen. ZuBEHÖRTEILE Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Verwenden Sie nur hochwertige Zubehörteile von namhaften Herstellern. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne.D

Hochfrequenz- Multifunktionswerkzeug SICHERHEITSHINWEISE ZuM SCHNEIDEN

1. Halten Sie das Gerät an den

isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungs-führenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

2. Tragen Sie eine Staubschutzmaske.

Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitung durchlesen Schutzisolation WARNUNG! Tragen Sie einen Gehörschutz Tragen Sie eine Schutzbrille Tragen Sie eine Staubmaske Schadhafte und/ oder entsorgte elektrische oder elektronische Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden. Wir möchten Sie daher bitten, uns mit Ihrem aktiven Beitrag beim Umweltschutz zu unterstützen und dieses Gerät bei den Wertstoff-/ Recycling- Sammelstellen abzugeben. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über Müllsammlung und -Entsorgung. SyMBOLE18

Hochfrequenz- Multifunktionswerkzeug HINWEISE ZuM BETRIEB HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig durch.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Elektrowerkzeug ist bestimmt zum Sägen und Trennen von Holzwerkstoffen, Kunststoff, Gips, Nichteisen-Metallen und Befestigungselementen (z.B. Nägel, Klammern) sowie zum Bearbeiten von weichen Wandfliesen und zum trockenen Schleifen kleiner Flächen. Es ist be sonders zum randnahen und bündigen Arbeiten geeignet. WARNUNG: Bevor Sie mit dem Werkzeug arbeiten, müssen Sie sicherstellen, dass keine stromführenden Kabel beschädigt werden. Ziehen Sie den Netzstecker von Werkzeugen ab, bevor Sie Zubehör anbringen oder austauschen Kommen Sie nach langer Arbeitszeit nicht mit dem Schaltkasten in Kontakt, denn er könnte heiss geworden sein.

1. WERKZEUG MONTIEREN (Siehe

A1,A2) ACHTUNG: Bei allen Arbeiten oder beim Austausch von Werkzeugen müssen Sie Schutzhandschuhe tragen. Vermeiden Sie die Gefahr von Verletzungen aufgrund von scharfen Kanten an den Arbeitswerkzeugen. Arbeitswerkzeuge können sehr heiss werden, während Sie damit arbeiten, was zu gefährlichen Verbrennungen führen kann! WARNUNG: Um das Risiko von Verletzungen zu mindern, lassen Sie nicht zu, dass die Universalend-Schneiden oder andere Abschnitte der Sägeblätter zur Hand des Benutzers weisen. Lösen Sie den Bolzen und entfernen Sie den Zubehör-Befestigungsset (5). Reinigen Sie den Werkzeughalter, das Arbeitswerkzeug sowie den Bolzen und den Zubehör-Befestigungsset (5). Legen Sie das Werkzeug genau auf den hexagonal geformten Werkzeughalter. Achten Sie darauf, dass das Werkzeug bündig eingepasst ist. Positionieren Sie den Zubehör- Befestigungsset (5) neu und ziehen Sie den Bolzen mithilfe des mitgelieferten Inbusschlüssels fest an.

2. VERWENDUNG VON ADAPTERN (19)

(Siehe A3) Zubehör der Marken Fein

, Bosch® eignen sich für Werkzeuge der Marke Sonicrafter

HINWEIS: Fein ist ein registriertes Markenzeichen der C. & E. Fein GmbH. Bosch ist ein registriertes Markenzeichen der Robert Bosch GmbH.

1) Lösen Sie mit einem Inbus-Schlüssel (21)

die Montageplatte (5) und entfernen Sie sie vom Werkzeughalter.

2) Reinigen Sie Werkzeughalter, Adapter,

zu verwendendes Werkzeug und Montageplatte.

3) Befestigen Sie den Adapter am

Werkzeughalter und montieren Sie das gewünschte Werkzeug auf den Adapter. 2) Achten Sie darauf, dass Werkzeughalter, Adapter und zu verwendendes Werkzeug bündig montiert sind.

4) Befestigen Sie die Montageplatte am

Werkzeug und ziehen Sie sie mit dem Inbusschlüssel fest. HINWEIS: Vergewissern Sie sich, dass der Adapter zum Werkzeug passt. Der Adapter (I) passt zum Werkzeug von Fein

. Der Adapter (II) passt zum Werkzeug von Bosch

WECHSELN (Siehe B1,B2) Richten Sie das Schleifblatt aus und drücken Sie es mit der Hand auf die Schleifscheibe auf. Drücken Sie das Elektrowerkzeug mit dem Schleifblatt fest gegen eine flache Oberfläche und schalten Sie das Elektrowerkzeug kurz ein. Auf diese Weise wird gute Haftung gewährleistet und eine vorzeitige Abnutzung verhindert. Hat sich eine Stelle abgenutzt, ziehen Sie das Schleifblatt ab, drehen Sie es um 120° und bringen Sie es wieder an.D

Hochfrequenz- Multifunktionswerkzeug

4. BEDIENUNG DES EIN-/

AUSSCHALTERS Zum Einschalten des Elektrowerkzeugs schieben Sie den Ein-/Ausschalter (1) nach vorn, sodass am Schalter „I“ erscheint. Zum Ausschalten des Elektrowerkzeugs schieben Sie den Ein-/Ausschalter (1) nach hinten, sodass am Schalter „0“ erscheint.

5. SCHALTER FÜR VARIABLE

DREHZAHLSTEUERUNG (WX671 WX671.1 WX671.2 WX671.3 WX671.4 WX671.5 WX671.6 WX671.7 WX671.8 WX671.11) Bestimmen Sie die Schwingungsfrequenz (Geschwindigkeit) während der Motor läuft. Mit der variablen Geschwindigkeitskontrolle (2) kann eine optimale Schwingfrequenz entsprechend dem verwendeten Zubehör und der auszuführenden Arbeit eingestellt werden. Hohe Schwingfrequenz: Schleifen, Sägen, Raspeln, Polieren von Stein und Metall. Niedrige Schwingfrequenz: Polieren von Lacken.

6. STAUBABSAUGUNG ANBRINGEN

(Siehe C, D) Für das Absaugen montieren Sie die Absaugvorrichtung wie in C1-D2 dargestellt ist. HINWEIS: Verwenden Sie das perforierte Schleifpad. Es kann nur nach Anbringung des Staubauffangs abgesaugt werden.

Typische Anwendung: Holz, Metall; kleine Flächen, insbesondere Ecken, Kanten und schwer zugängliche Stellen. Hohe Schwingfrequenz wählen. Mit stetiger Bewegung und leichtem Druck schleifen. Festes Aufdrücken erhöht den Abtrag nicht, das Schleifblatt verschleißt nur schneller.

SEGMENTSÄGEBLATT Typische Anwendung: Holz, Kunststoff, Blech. Hohe Schwingfrequenz wählen. Das Sägeblatt hält länger, wenn es gleichmäßig abgenutzt wird. Dazu das Sägeblatt lösen, etwas weiterdrehen und wieder festspannen.

9. SÄGEN MIT DEM UNIVERSELLEN

END CUT-SÄGEBLATT (Siehe E) WARNUNG: die Sägezähne sind sehr scharf. Bei Montage und Anwendung nicht berühren. Das Werkstück muss zum Bearbeiten fest eingebaut oder eingespannt sein. Typische Anwendung: Holz, Metall (z. B. Nägel), Gipskarton und weiche Kunststoffe. Beim Eintauchen und Sägen mit einer leichten Pendelbewegung für eine ausreichende Spanabfuhr sorgen.

Typische Anwendung: Abschaben von alten Lackierungen oder Klebstoffen. Entfernen von geklebten Teppichböden, z. B. auf Treppen oder anderen kleinen – mittelgroßn Flähen. Mittlere/Hohe Schwingfrequenz wälen. TIPPS ZuR ARBEIT MIT IHREM WERKZEug Ist Ihr Elektrowerkzeug zu heiss geworden, insbesondere während der Arbeit bei niedriger Geschwindigkeit, stellen Sie die maximale Geschwindigkeit ein und lassen Sie es 2-3 Minuten lang unbelastet laufen, um den Motor abzukühlen. Vermeiden Sie längere Arbeiten bei niedrigen Geschwindigkeiten. Achten Sie immer auf ein scharfes Sägeblatt. Das Werkstück muss bei allen Arbeiten sicher befestigt oder festgeklemmt werden, damit es nicht verrutschen kann. Jegliche Bewegung des Materials kann die Qualität des Schnittes oder der Schleifausführung beeinträchtigen. Starten Sie Ihr Werkzeug vor der Arbeit und schalten Sie es nur aus, nachdem Sie aufgehört haben zu arbeiten. Verwenden Sie das Gerät niemals ohne Schleifpapier. Das Schmirgelpapier darf nicht komplett abgenutzt werden, denn sonst wird der20

Hochfrequenz- Multifunktionswerkzeug Schleifteller beschädigt. Die Garantie umfasst nicht den Verschleiss des Schleiftellers. Verwenden Sie kleine (grobe) Körnungen für raue Oberflächen, mittlere Körnungen für bereits geglättete Oberflächen und hohe (feine) Körnungen für die Endbearbeitung der Oberfläche. Gegebenenfalls sollten Sie zuerst einen Test auf einem Probestück ausführen. Zu große Kraftanwendung mindert die Arbeitseffizienz und führt zur Überlastung des Motors. Regelmäßiges Ersetzen des Zubehörs sorgt stets für eine optimale Arbeitseffizienz. WARTuNg Ziehen Sie grundsätzlich den Netzstecker, bevor Sie Einstell-, Reparatur- oder Wartungstätigkeiten ausführen. Ihr Werkzeug benötigt keine zusätzliche Schmierung oder Wartung. Es enthält keine Teile, die Sie warten müssen. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Sorgen Sie dafür, dass bei staubigen Arbeiten die Lüftungsöffnungen frei sind. Falls es erforderlich sein sollte, den Staub zu entfernen, trennen Sie zuerst das Elektrowerkzeug vom Stromversorgungsnetz. Verwenden Sie nichtmetallische Objekte zum Entfernen von Staub und vermeiden Sie das Beschädigen innerer Teile. Gelegentlich sind durch die Lüftungsschlitze hindurch Funken zu sehen. Dies ist normal und wird Ihr Werkzeug nicht beschädigen. Wenn ein Ersatz von Stecker oder Anschlussleitung erforderlich ist, dann ist dies von unserer Servicestelle oder einer Elektrofachwerkstatt durchzuführen, um Sicherheitsgefährdungen zu vermeiden. Lassen Sie Reparaturen nur durch unsere Servicestelle oder durch eine Fachwerkstatt mit Originalersatzteilen durchführen. uMWELTSCHuTZ Schadhafte und/ oder entsorgte elektrische oder elektronische Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden. Wir möchten Sie daher bitten, uns mit Ihrem aktiven Beitrag beim Umweltschutz zu unterstützen und dieses Gerät bei den Wertstoff-/ Recycling-Sammelstellen abzugeben. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über Müllsammlung und -Entsorgung.D

Hochfrequenz- Multifunktionswerkzeug KONFORMITÄTSERKLÄRuNg Wir, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Erklären hiermit, dass unser Produkt Beschreibung WORX Hochfrequenz- Multifunktionswerkzeug Typ WX671 WX671.1 WX671.2 WX671.3 WX671.4 WX671.5 WX671.6 WX671.7 WX671.8 WX671.11 (6-Bezeichnung der Maschine, repräsentiert die Hochfrequenz-Multifunktionswerkzeug) Funktional Sägen, Schaben, Schleifen Den Bestimmungen der folgenden Richtlinien entspricht, Maschinenrichtlinie 2006/42/EC EMV-Richtlinie 2004/108/EC RoHS Weisung 2011/65/EU Normen: EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-1 EN 60745-2-4 Zur Kompilierung der technischen Datei ermächtigte Person Name Russell Nicholson Anschrift Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2013/06/05 Leo Yue POSITEC QualitätsleiterF
