MANUAL DE USUARIO Sonicrafter WX671.11 WORX

Herramienta multifunción de alta frecuencia

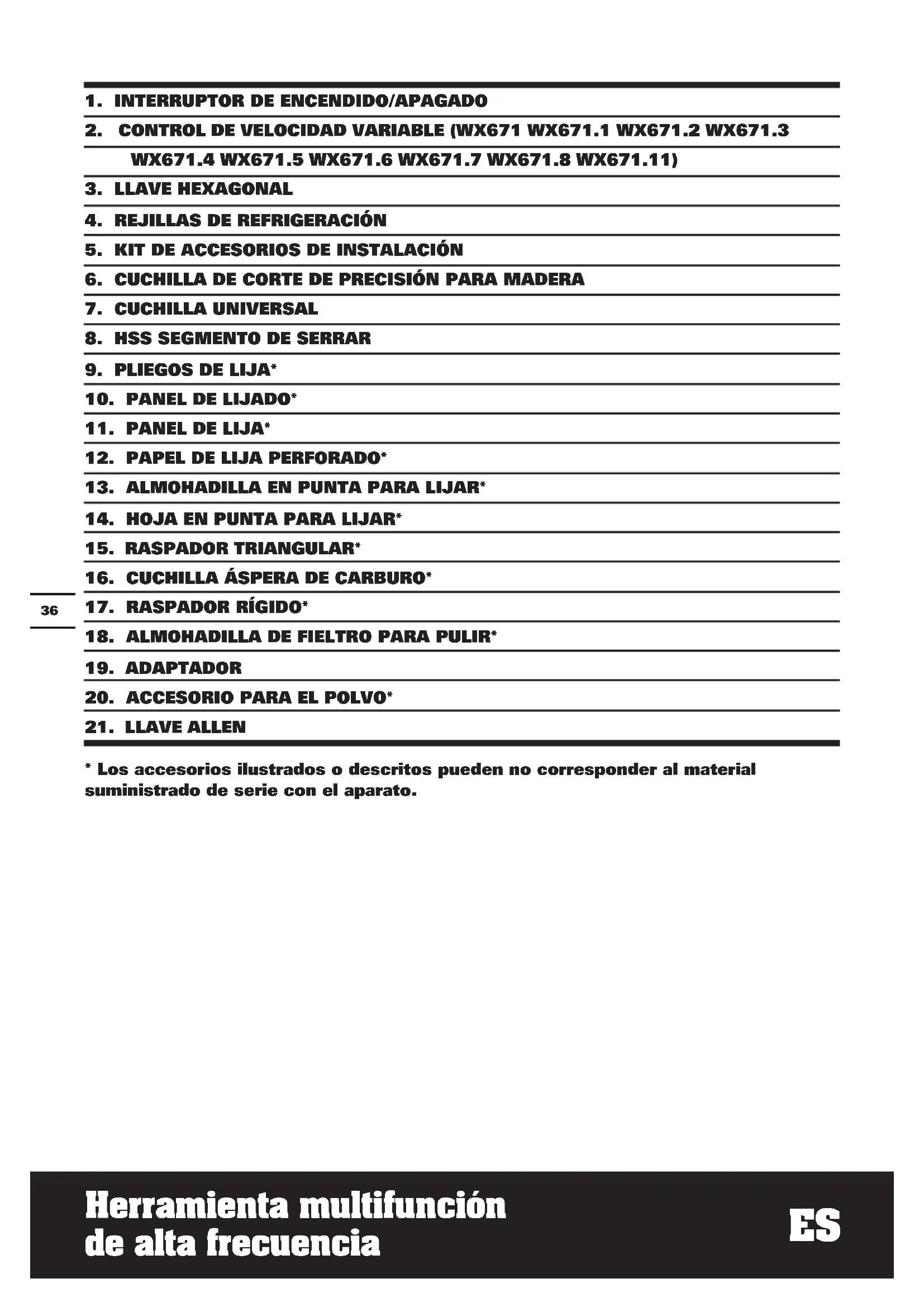

4. REJILLAS DE REFRIGERACIÓN

5. KIT DE ACCESORIOS DE INSTALACIÓN

6. CUCHILLA DE CORTE DE PRECISIÓN PARA MADERA

16. CUCHILLA ÁSPERA DE CARBURO*

• Los accesorios ilustrados o descritos pueden no corresponder al material suministrado de serie con el aparato.37

Herramienta multifunción de alta frecuencia

CARACTERÍSTICAS TÉCNICAS

Modelo WX671 WX671.1 WX671.2 WX671.3 WX671.4 WX671.5 WX671.6 WX671.7 WX671.8 WX671.11 (6-denominaciones de maquinaria, representantes de Herramienta multifunción de alta frecuencia) INFORMACIÓN DE RuIDO Nivel de presión acústica de ponderación L

: 85dB(A) Nivel de potencia acústica de ponderación L

3.0dB(A) Úsese protección auditiva cuando la presión acústica sea mayor a 80dB(A)

INFORMACIÓN DE VIBRACIÓN

Los valores totales de vibración se determinan según la norma EN 60745: Frecuencia de vibración típica Valor de emisión de vibración a

Incertidumbre K = 1.5m/s² ADVERTENCIA: El valor de emisión de vibraciones durante el uso de la herramienta podría diferir del valor declarado dependiendo de la forma en que se use la herramienta según los ejemplos siguientes, y otras variaciones sobre el uso de la herramienta: Cómo se utiliza la herramienta y se cortan o perforan los materiales. Si la herramienta se encuentra en buenas condiciones de mantenimiento. Si se utiliza el accesorio correcto para la herramienta y se garantiza que está afilado y en buenas condiciones. Si se agarran las asas firmemente y se utilizan accesorios antivibración. Y si la herramienta se utiliza según su diseño y estas instrucciones. Esta herramienta podría causar síndrome de vibración del brazo y la mano si no se utiliza correctamente. Tensión nominal 220-240V~50/60Hz potencia nominal 250W Velocidad de oscilación 11000-20000/min Ángulo de oscilación 3.2° Doble aislamiento /II Peso 1.4kgES

Herramienta multifunción de alta frecuencia ADVERTENcIA: Para conseguir una mayor precisión, debe tenerse en cuenta una estimación del nivel de exposición en condiciones reales de todas las partes del ciclo de uso, como los tiempos durante los que la herramienta está apagado o cuando esta en funcionamiento pero no está realizando ningún trabajo. Ello podría reducir notablemente el nivel de exposición sobre el periodo de carga total. Ayuda a minimizar el riesgo de exposición a la vibración. Utilice SIEMPRE cinceles, brocas y cuchillas afiladas. Mantenga esta herramienta de acuerdo con estas instrucciones y bien lubricada (si es necesario). Si la herramienta se utiliza regularmente, invierta en accesorios antivibración. Evite el uso de herramientas a temperaturas de 10ºC o menos. Planifique su programa de trabajo para distribuir el uso de la herramienta a lo largo de varios días. ACCESORIOS Recomendamos que adquiera todos sus accesorios en el mismo comercio donde compró la herramienta. Utilice accesorios de buena calidad y de marca reconocida. Elija los accesorios de acuerdo con el trabajo que pretende realizar. Consulte los estuches de los accesorios para más detalles. El personal del comercio también puede ayudar y aconsejar.39

Herramienta multifunción de alta frecuencia INSTRuCCIONES DE SEguRIDAD PARA CORTAR

1. Sujetar la herramienta por las partes

aisladas durante su utilización. De este modo se evitará cualquier tipo de descarga provocada por el corte de cables o piezas con corriente.

2. Utilice siempre una máscara para

protegerse del polvo Para reducir el riesgo de lesión, lea el manual de instrucciones Advertencia Clase de protección Utilice protección ocular Utilíce protección auditiva Utilice una máscara antipolvo Los residuos de equipamientos eléctricos y electrónicos no deben depositarse con las basuras domésticas. Se recogen para reciclarse en centros especializados. Consulte las autoridades locales o su distribuidor para obtener informacion sobre la organización de la recogida. SÍMBOLOSES

Herramienta multifunción de alta frecuencia FuNCIONAMIENTO ATENCIÓN: Antes de utilizar la herramienta, lea detenidamente el manual de instrucciones.

UTILIZACIÓN REGLAMENTARIA

La herramienta eléctrica ha sido diseñada para serrar y dividir materiales de madera, plástico, escayola, metales no férricos y elementos de sujeción (p.ej. clavos, grapas), así como para procesar azulejos blandos para pared, y para lijar en seco pequeñas superficies. ADVERTENCIA: antes de trabajar con su herramienta, asegúrese de no existan cables de alimentación dañados. Desenchufe la herramienta antes de montar o cambiar sus accesorios. No toque la caja de engranajes después de haber utilizado la herramienta durante mucho tiempo, podría estar muy caliente.

1. MONTAJE DEL ÚTIL (Ver A1, A2)

PRECAUCIÓN: Utilice siempre guantes protectores para realizar cualquier actividad o cambiar las herramientas de aplicación. Evite el peligro de lesiones producido por los bordes afilados de las herramientas de aplicación. ¡Las herramientas de aplicación se calientan mucho durante el funcionamiento, pudiendo provocar quemaduras! ADVERTENCIA: Para reducir el riesgo de lesión, no permita que las cuchillas de corte Universal ni ningún otro segmento de la cuchilla de la sierra quede orientado hacia la mano del usuario. Desenrosque el perno y extraiga la kit de accesorios de instalación(5). Limpie el soporte de la herramienta, la herramienta de aplicación, el perno y la kit de accesorios de instalación(5). Coloque la herramienta de aplicación exactamente sobre el soporte de herramienta de forma hexagonal. Preste atención a que la herramienta de aplicación encaje con holgura. Cambie la posición de la kit de accesorios de instalación(5) y apriete el perno utilizando la llave Allen suministrada.

2. USAR ADAPTADORES (19) (Ver A3)

Las herramientas de la marca Sonicrafter

son compatibles con los accesorios de las marcas Fein

ATENCIÓN: Fein es una marca comercial registrada en propiedad de C. & E. Fein GmbH. Bosch es una marca commercial registrada en propiedad de Robert Bosch GmbH.

1) Utilice una llave Allen (21) para

desatornillar la pieza de sujeción (5) y, a continuación, quítela del portaherramienta.

2) Limpie el portaherramienta, el adaptador,

la herramienta de aplicación y la pieza de sujeción.

3) Meta el adaptador en el portaherramienta

y, a continuación, coloque la herramienta de aplicación en dicho adaptador. Asegúrese de que el portaherramienta, el adaptador y la herramienta de aplicación comparten un calce al ras.

4) Vuelva a colocar la pieza de sujeción en la

herramienta de aplicación y apriétela con la llave Allen. ATENCIÓN: Asegúrese de que el adaptador se ajusta a la herramienta de aplicación. El adaptador (I) se ajusta a la herramienta de aplicación de Fein

. El adaptador (II) se ajusta a la herramienta de aplicación de Bosch

3. MONTAJE/SUSTITUCIÓN DE LA

HOJA LIJADORA (Ver B) Alinee la hoja de lijado y presiónela sobre la placa de lijado con la mano. Presione firmemente la herramienta con la hoja de lijado contra una superficie plana, y ponga en marcha la herramienta brevemente. Ello ofrecerá una buena adhesión y evitará el desgaste prematuro. Si se desgasta alguno de los puntos, tire de la hoja de lijado, gírela 120º y colóquela de nuevo.

4. USAR EL INTERRUPTOR ON/OFF

Para la conexión de la herramienta eléctrica, empuje hacia delante el interruptor de41

Herramienta multifunción de alta frecuencia conexión/desconexión (1) de manera que aparezca “I” en el interruptor. Para la desconexión de la herramienta eléctrica, empuje hacia atrás el interruptor de conexión/desconexión (1) de manera que aparezca “0” en el interruptor.

5. USAR EL VARIADOR DE VELOCIDAD

(WX671 WX671.1 WX671.2 WX671.3 WX671.4 WX671.5 WX671.6 WX671.7 WX671.8 WX671.11) Seleccione la frecuencia de oscilación (velocidad) mientras el motor se encuentre funcionando. El control de velocidad variable (2) se puede utilizar para configurar la frecuencia de oscilación óptima de acuerdo con el accesorio utilizado y su aplicación. Frecuencia de oscilación elevada: para lijar, aserrar, limar y pulir piedra o metal. Frecuencia de oscilación reducida: para pulir pintura.

6. MONTAJE DE LA ASPIRACION DE

POLVO (Ver C, D) Para aspirar, monte el dispositivo de succión como se muestra en las figuras C1-D2. ATENCIÓN: Utilizando el panel de lija perforado. Únicamente podrá realizarse la aspiración tras instalar el colector de polvo.

Utilización más común: madera, metal; pequeñas superficies, especialmente esquinas, bordes y puntos de difícil acceso. Seleccionar una frecuencia de oscilación elevada. Lijar con movimiento continuo ejerciendo una presión leve. Aumentando la presión de aplicación no se incrementa el arranque de material y además se desgasta más rápidamente la hoja lijadora.

8. SERRAR CON LA CUCHILLA DE LA

SIERRA SEGMENTADA Utilización más común: madera, material sintético, chapa. Seleccionar una frecuencia de oscilación elevada. La vida útil de la hoja de sierra aumenta si se procura que su desgaste sea uniforme. Para ello debe aflojarse la hoja de sierra y girarse ligeramente, sujetándola nuevamente a continuación.

9. SERRADO CON LA CUCHILLA DE

CORTE UNIVERSAL (Ver E) ADVERTENCIA: Los dientes de sierra son extremadamente afilados. No tocarlos ni al montar ni al trabajar con la sierra. Para trabajar la pieza ésta debe encontrarse firmemente montada o sujeta. Utilización más común: madera, metal (p. ej. clavos), placas de pladur y materiales sintéticos blandos. Al sumergir el útil y al aserrar, efectuar un ligero movimiento pendular para asegurar la evacuación de las virutas.

Utilización más común: raspado de pintura o adhesivos. Para desprender moqueta pegada, p. ej. en escaleras u otras superficies de extensión reducida o mediana. Seleccionar una frecuencia de oscilación mediana/elevada.

PARA Su HERRAMIENTA Si su herramienta se calienta demasiado, especialmente durante su uso a baja velocidad, fije la velocidad máxima y no la utilice hasta pasados 2 o 3 minutos para que el motor se enfríe. Evite el uso prolongado a muy baja velocidad. Conserve la cuchilla siempre afilada. Asegúrese de que la pieza sobre la que va a operar se encuentra fuertemente sujeta o fijada para evitar movimientos. Cualquier movimiento del material podría afectar a la calidad del corte o el acabado de lijado. Arranque la herramienta antes de trabajar y apáguela después de dejar de hacerlo. Nunca comience a lijar si el papel de lija no está bien ajustado.ES

Herramienta multifunción de alta frecuencia No permita que el papel del lija se desgaste, dañaría el panel de lijado. La garantía no cubre el desgaste y consumo del panel de lijado. Utilice papel de grano grueso para lijar superficies rugosas, grano medio para superficies suaves y grano fino para los acabados. En caso necesario, haga una prueba sobre material que no vaya a usar. Una fuerza excesiva reducirá la eficiencia de trabajo y provocará una sobrecarga en el motor. Cambie los accesorios regularmente y mantenga una eficiencia óptima de trabajo. MANTENIMIENTO Retire el enchufe de la toma de corriente antes de efectuar cualquier ajuste, reparación o mantenimiento. Su herramienta eléctrica no requiere de lubricación ni mantenimiento adicional. No posee piezas en su interior que deban ser reparadas por el usuario. Nunca emplee agua o productos químicos para limpiar su herramienta. Use simplemente un paño seco. Guarde siempre su herramienta en un lugar seco. Mantenga limpias las ranuras de ventilación del motor. Mantenga todos los controles de funcionamiento libres de polvo. La observación de chispas que destellan bajo las ranuras de ventilación indica un funcionamiento normal que no dañará su herramienta. Si el cable de alimentación está dañado deberá ser reemplazado por el fabricante, su agente de servicio o por alguna persona cualificada para evitar riesgos. PROTECCION AMBIENTAL Los residuos de equipamientos eléctricos y electrónicos no deben depositarse con las basuras domésticas. Se recogen para reciclarse en centros especializados. Consulte las autoridades locales o su distribuidor para obtener informacion sobre la organización de la recogida.

CONFORMIDAD Los que reciben, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Declaran que el producto Descripción WORX Herramienta multifunción de alta frecuencia Modelo WX671 WX671.1 WX671.2 WX671.3 WX671.4 WX671.5 WX671.6 WX671.7 WX671.8 WX671.11 (6-denominaciones de maquinaria, representantes de Herramienta multifunción de alta frecuencia) Función: Serrado, lijado, formación Cumple con las siguientes directivas Directiva de maquinaria 2006/42/EC Directiva de compatibilidad electromagnética 2004/108/EC Directiva de RoHS 2011/65/EU Normativas conformes a EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-1 EN 60745-2-4 La persona autorizada para componer el archivo técnico, Firma Russell Nicholson Dirección Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2013/06/05 Leo Yue Gerentede Calidad POSITEC43
