KULLANIM KILAVUZU Sonicrafter WX671.11 WORX

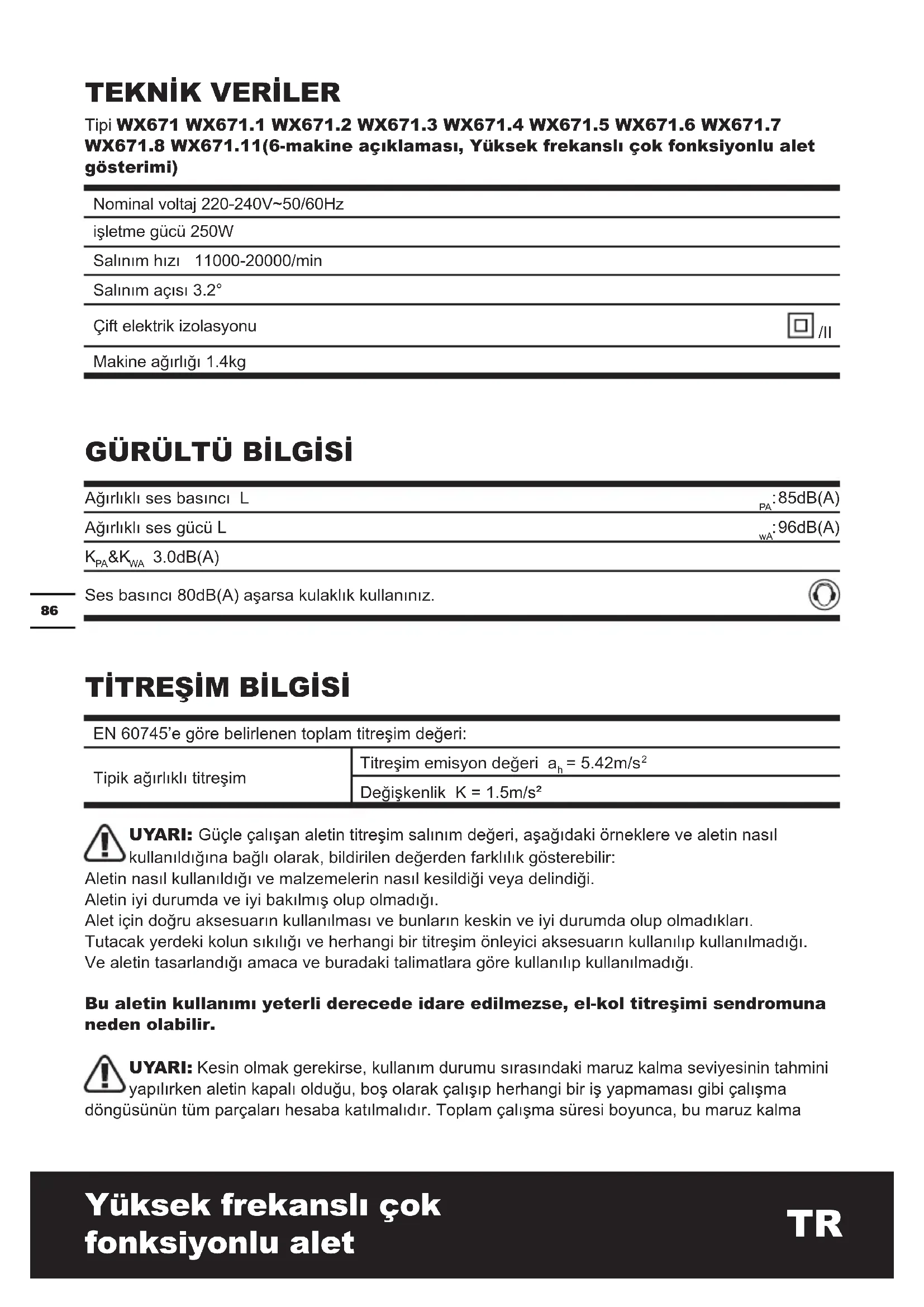

Ağırlıklı ses basıncı L

85dB(A) Ağırlıklı ses gücü L

3.0dB(A) Ses basıncı 80dB(A) aşarsa kulaklık kullanınız. Güçle çalışan aletin titreşim salınım değeri, aşağıdaki örneklere ve aletin nasıl kullanıldığına bağlı olarak, bildirilen değerden farklılık gösterebilir: Aletin nasıl kullanıldığı ve malzemelerin nasıl kesildiği veya delindiği. Aletin iyi durumda ve iyi bakılmış olup olmadığı. Alet için doğru aksesuarın kullanılması ve bunların keskin ve iyi durumda olup olmadıkları. Tutacak yerdeki kolun sıkılığı ve herhangi bir titreşim önleyici aksesuarın kullanılıp kullanılmadığı. Ve aletin tasarlandığı amaca ve buradaki talimatlara göre kullanılıp kullanılmadığı.

Kesin olmak gerekirse, kullanım durumu sırasındaki maruz kalma seviyesinin tahmini yapılırken aletin kapalı olduğu, boş olarak çalışıp herhangi bir iş yapmaması gibi çalışma döngüsünün tüm parçaları hesaba katılmalıdır. Toplam çalışma süresi boyunca, bu maruz kalma

EN 60745’e göre belirlenen toplam titreşim değeri: Tipik ağırlıklı titreşim Titreşim emisyon değeri a

Değişkenlik K = 1.5m/s²

Nominal voltaj 220-240V~50/60Hz işletme gücü 250W Salınım hızı 11000-20000/min Salınım açısı 3.2° Çift elektrik izolasyonu /II Makine ağırlığı 1.4kg87

Bütün Aksesuarlarınızı bu cihazı aldığınız mağazadan almanızı tavsiye ederiz. Tanınmış markalı iyi kalite aksesuar kullanınız. Seçeceğiniz uçlar giriştiğiniz işle bağlantılıdır. Daha fazla bilgi için aksesuar paketini tetkik ediniz. Mağaza personeli size yardımcı olacak ve önerilerini getireceklerdir. seviyesini önemli ölçüde azaltabilir.Titreşime maruz kalma riskinizi indirmeye yardımcı olmak. HER ZAMAN keskin keskiler, matkap ve bıçaklar kullanın. Bu alete talimatlara uygun olarak bakım yapın ve iyi yağlayın (uygun olarak yerlere). Alet düzenli olarak kullanılacaksa, titreşimi önleyici aksesuarlara yatırım yapın. Aletleri 10

C ve altı ısılarda kullanmaktan kaçının. Herhangi bir titreşimli aletin kullanımını bir kaç güne dağıtmak için iş programınızı planlayın.

“Elektriğe bağlı” kabloya dokunmak aletin metal parçalarının “elektriklenmesine” ve kullanıcıyı elektrik çarpmasına neden olacaktır.

Kullanıcı, yaralanma riskini azaltmak için talimat kılavuzunu okumalıdır Uyarı Koruma sınıfı Koruyucu gözlük takınız Kulaklık takınız Toz maskesi takınız Kullanılamayacak duruma gelen elektrikli aletler diğer ev çöpleri ile birlikte atılmamalıdır. Mümkün olduğu ölçüde yeniden dönüşüm imkanlarından yararlanınız. Yeniden dönüşüm imkanları hakkında yerel makamlardan veya perakendecinizden bilgi alınız.

Bu cihazı kullanmadan önce lütfen bu kullanım kılavuzunu dikkatle okuyunuz.

Bu elektrikli el aleti; ahşap malzemenin, plastiklerin, alçının, demir dışı metallerin ve tespit elemanlarının (örneğin çivilerin) kesilmesi, yumuşak duvar fayanslarının işlenmesi ve küçük alanların kuru zımparası için geliştirilmiştir. Bu alet özellikle kenara yakın ve hizalı kesme işlerine uygundur.

Aksesuarları takmadan veya değiştirmeden önce aletlerinizi şten çekin. Uzun çalışma süresinden sonra dişli kutusuna dokunmayın, çünkü sıcak olabilir.

Tüm çalışmalarda veya uygulama aletlerini değiştirirken, daima koruyucu eldivenler giyin. Uygulama aletlerinin keskin kenarlarından dolayı ortaya çıkabilecek yaralanma tehlikesinden kaçının. Uygulama aletleri çalışırken sıcak olabilir, bu durum yanma tehlikesi ortaya çıkarır!

Cıvatayı ve tespit parçası(5) çıkarın. Alet tutucuyu, uygulama aletini ve cıvatayla tespit parçası(5) temizleyin. Uygulama aletini tam olarak onaltılık-biçimli alet tutucusuna yerleştirin. Uygulama aletinin tam olarak oturduğundan emin olun. Ürünle birlikte verilen Alyan anahtarını kullanarak tespit parçası(5) yeniden konumlandırın ve cıvatayı sıkıştırın.

Diğer markların donanımları ( Fein

adaptör kullanılarak Sonicrafter

markalı takıma takılabilir. Fein, C. & E. Fein GmbH’nin tescilli markasıdır. Bosch, Robert Bosch GmbH’nin tescilli markasıdır.

1) Allen anahtarını (10) kullanarak bağlanan

parçanın vidasını açın (5) ve ardından alet tutamağından çıkarın.

2) Alet tutamağını, adaptör uygulama aracını ve

bağlama parçasını temizleyin.

Adaptörü alet tutamağına sığdırın, ardından uygulama aracını adaptöre yerleştirin. Alet tutamağının, adaptörün ve uygulama aracının fışkırmaya uygun olarak paylaştığından emin olun.

4) Bağlama parçasını uygulama aracına yeniden

konumlandırın ve Allen anahtarı ile sıkıştırın.

Adaptörün uygulama aleti ile eşleştiğinden emin olun. (I) adaptörü Fein

uygulama aleti ile eşleşiyor. (II) adaptörü Bosch

uygulama aleti ile (Bkz A3).

Zımpara kağıdını hizalayın ve elle zımpara plakasına doğru bastırın. Zımpara kağıtlı elektrikli aletini düz bir yüzeye doğru bastırın ve aleti kısa süreliğine açın. Bu iyi yapışmasını sağlar ve erken aşınmayı önler. Bir nokta aşınmış durumdaysa, zımpara kağıdını çıkarın, 120° döndürün ve tekrar yerleştirin.

Elektrikli el aletini açmak için açma/kapama şalterini (1) şalterde “I” işareti görününceye kadar öne itin. Elektrikli el aletini kapatmak için açma/kapama şalterini (1) şalterde “0” işareki görününceye kadar arkaya itin.

Motor çalışırken titreşim frekansını (hızı) seçin. Değişken hız kontrolü (2) kullanılan aksesuarlara ve ilgili alete göre en iyi salınım frekansını ayarlamak için kullanılabilir. Yüksek titreşim frekansı: Taş ve metal zımparalama, testere ile kesme, törpüleme ve cilalama. Düşük titreşim frekansı: Cilalama.

Vakumlayarak temizlik yapacağınız zaman, emme aygıtını C1-D2.’de gösterildiği gibi takın. Delikli zımparalama pedini kullanırken. toz toplayıcıyı taktıktan sonra sadece vakumlu temizlik yapabilirsiniz.

Tipik uygulama: ahşap, metal, dar alanlar, özellikle köşeler,kenarlar ve erişilmesi zor yerler. Yüksek titreşim frekansını seçin. Sabit hareket ve haf basınçla zımparalama. Fazla bastırılınca daha iyi çıkarmaz - sadece zımpara kağıdı daha hızlı aşınır.

Tipik uygulama: ahşap, plastik, metal sac. Yüksek titreşim frekansını seçin. Aşınma düzgün bir şekilde dağıtılırsa testere bıçağı daha uzun ömürlü olur. Düzgün dağıtımı sağlamak için, testere bıçağını gevşetin, hafçe çevirin ve tekrar iyice sıkın.

İşlenecek parka işlenmeden önce sıkı bir şekilde takılmalı veya kenetlenmelidir. Tipik uygulama: ahşap, metal (örn. çivi), alçı panel ve yumuşak plastik. Haf sarkaç hareketiyle batırırken veya keserken, yeterli derecede talaş çıktığından emin olun.

Tipik uygulama: Eski vernik veya yapışkanların kazınması, örneğin sandalye veya diğer küçük ve orta boy yüzeylerdeki zamkla yapıştırılmış kaplamaların çıkarılması. Orta / yüksek titreşim frekansını seçin.

Elektrikli aletiniz çok ısınırsa, özellikle düşük hızlarda kullanılırken, hızı maksimuma alın ve motoru soğutmak için 2-3 dakika yüksüz olarak çalıştırın. Çok düşük hızlarda uzun süreli kullanımlardan kaçının. Bıçağı her zaman keskin tutun. Çalışılan parçanın hareket etmemesi için yerine sıkıca tutulmasını veya sıkıştırılmasını sağlayın. Malzemenin herhangi bir şekilde oynaması kesimin kalitesini ve zımpara kaplamasını etkileyebilir. Çalışmaya başlamadan önce aletinizi çalıştırın ve sadece çalışmayı bıraktığınızda kapatın. Zımpara kağıdını takmadan işleme başlamayın. Zımpara kağıdının aşınmasına izin vermeyin; bu, zımpara altlığına zarar verir. Zımpara altlığı aşınması ve yırtılması garanti kapsamında değildir. Çok pürüzlü yüzeylerde kaba, düzgün yüzeylerde orta ve son yüzeylerde ince grit kullanın. Gerekiyorsa ilk olarak bir parça üzerinde test çalışması yapın. Aşırı güç kullanmak iş etkinliğini azaltır ve motorun aşırı yüklenmesine yol açar. Aksesuarı düzenli olarak değiştirmek en iyi şekilde çalışma etkinliğini sağlar.

Sizin elektrikli aletinizin ilave yağa ve bakıma ihtiyacı yoktur. Aletinizin içinde servis gerektiren aksam bulunmamaktadır. Aletinizi temizlerken asla su veya kimyasal kullanmayınız. Kuru ve temiz bir bez ile siliniz. Elektrikli aletinizi daima kuru yerlerde bulundurunuz. Bütün kontroller tozdan uzak ortamda yapılmalıdır. Havalandırma yarıklarında kıvılcımlar görebilirsiniz. Bu normaldir ve aletinize zarar vermez. Besleme kablosu hasar görürse tehlikeli bir duruma sebep olmamak için üretici, servis yetkilisi veya benzeri nitelikli kişiler tarafından değiştirilmelidir.

Kullanılamayacak duruma gelen elektrikli aletler diğer ev çöpleri ile birlikte atılmamalıdır. Mümkün olduğu ölçüde yeniden dönüşüm imkanlarından yararlanınız. Yeniden dönüşüm imkanları hakkında yerel makamlardan veya perakendecinizden bilgi alınız.91

Biz, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Ürünümüzün aşağıdaki direktiere uygun olduğunu beyan ederiz, Ürünün tari

Teknik dosyayı oluşturmaya yetkili kişi,
