Sonicrafter WX671.2 - Çok amaçlı aletler WORX - Ücretsiz kullanım kılavuzu

Ürün tipi	Salınımlı çok fonksiyonlu alet
Marka	Worx
Model	Sonicrafter WX671.2
Besleme	Şebeke 220-240 V ~ 50/60 Hz
Nominal güç	250 W
Salınım hızı	11.000 - 20.000 salınım/dak
Salınım açısı	3,2°
Ağırlık	1,4 kg
Ses basıncı seviyesi	85 dB(A)
Ses gücü seviyesi	96 dB(A)
Titreşim (toplam değer)	5,42 m/s² (K=1,5 m/s²)
Çift yalıtım	Evet
Ana işlevler	Kesme, zımparalama, kazıma, parlatma, dilimleme
Uyumlu malzemeler	Ahşap, plastik, alçı, demir dışı metaller, yumuşak duvar karosu
Dahil aksesuarlar	Ahşap testere bıçağı, evrensel bıçak, HSS bıçak, zımpara kağıdı, Fein/Bosch adaptörleri, Allen anahtarı
Hız ayarı	Tekerlek ile değişken
Bakım	Kuru bir bezle temizleme; yağlama gerekmez
Güvenlik	Açma/Kapama düğmesi, yalıtımlı tutma yüzeyleri, işitme koruması ve gözlük takın

Sık sorulan sorular - Sonicrafter WX671.2 WORX

Sonicrafter WX671.2'de bıçak veya aksesuar nasıl değiştirilir?

Aleti fişten çekin. Verilen Allen anahtarı ile sabitleme cıvatasını (işaret 5) sökün. Eski aksesuarı çıkarın, alet tutucuyu temizleyin, yeni aksesuarı altıgen şekline hizalayarak yerleştirin ve cıvatayı sıkıca tekrar sıkın.

Aletle birlikte verilen adaptör ne işe yarar?

Adaptör, Sonicrafter'ınızda Fein® veya Bosch® marka aksesuarları kullanmanızı sağlar. Alet tutucu ile aksesuar arasına monte edilir. İki adaptör dahildir: biri Fein (I) ve biri Bosch (II).

Salınım hızı nasıl ayarlanır?

Hız, motor çalışırken değişken kontrol tekerleği (işaret 2) ile ayarlanır. Uygulamaya göre salınım frekansını artırmak veya azaltmak için çevirin: kesme/zımparalama için yüksek hız, parlatma için düşük hız.

Bu aletle hangi malzemeleri kesebilir veya zımparalayabilirim?

Alet, ahşap, plastik, alçı, demir dışı metaller, çiviler, yumuşak duvar karosu ve küçük yüzeylerin kuru zımparalanması için uygundur. Her malzeme için uygun bıçağı kullanın.

Zımparalama için zımpara kağıdı nasıl takılır?

Zımpara kağıdını zımpara plakasına hizalayın ve elle bastırın. Daha iyi yapışma için aleti düz bir yüzeye koyun, kısa süreliğine çalıştırın ve kapatın. Bir nokta aşınmışsa kağıdı 120° döndürebilirsiniz.

Önemli güvenlik talimatları nelerdir?

Her zaman işitme koruması (çünkü >80 dB), gözlük ve toz maskesi takın. Aleti yalıtımlı yüzeylerinden tutun, herhangi bir aksesuar değişiminden önce fişini çekin ve uzun süreli kullanımdan sonra dişli kutusuna dokunmayın (yanma riski).

Alet nasıl bakım yapılır?

Aleti kuru bir bezle temizleyin, asla su veya kimyasal madde kullanmayın. Havalandırma yuvalarını temiz tutun. Kullanıcı tarafından onarılabilir parça yoktur; tüm iç bakım kalifiye bir profesyonele bırakılmalıdır.

Alet çok ısınırsa ne yapmalıyım?

Alet çok ısınırsa, hızı maksimuma ayarlayın ve motoru soğutmak için 2-3 dakika boşta çalıştırın. Çok düşük hızda uzun süreli çalışmaktan kaçının. Ayrıca aksesuarın keskin olduğundan emin olun.

Toz emme nasıl kullanılır?

Verilen emme aksesuarını kılavuzda belirtildiği gibi (şekil C1-D2) alete monte edin. Delikli zımpara tabanı kullanıyorsanız, etkili emme için toz toplayıcıyı da monte etmelisiniz.

Yedek parça veya ek aksesuarları nerede bulabilirim?

Aksesuarlar ve yedek parçalar hırdavat mağazalarında veya Worx bayilerinde mevcuttur. Yalnızca kaliteli ve önerilen aksesuarları kullanın. Uyumluluk için aksesuar ambalajına bakın.

KULLANIM KILAVUZU Sonicrafter WX671.2 WORX

*Tasvir edilen veya açıklanan aksesuarların hepsi standard paketlemelerde dahil değildir.

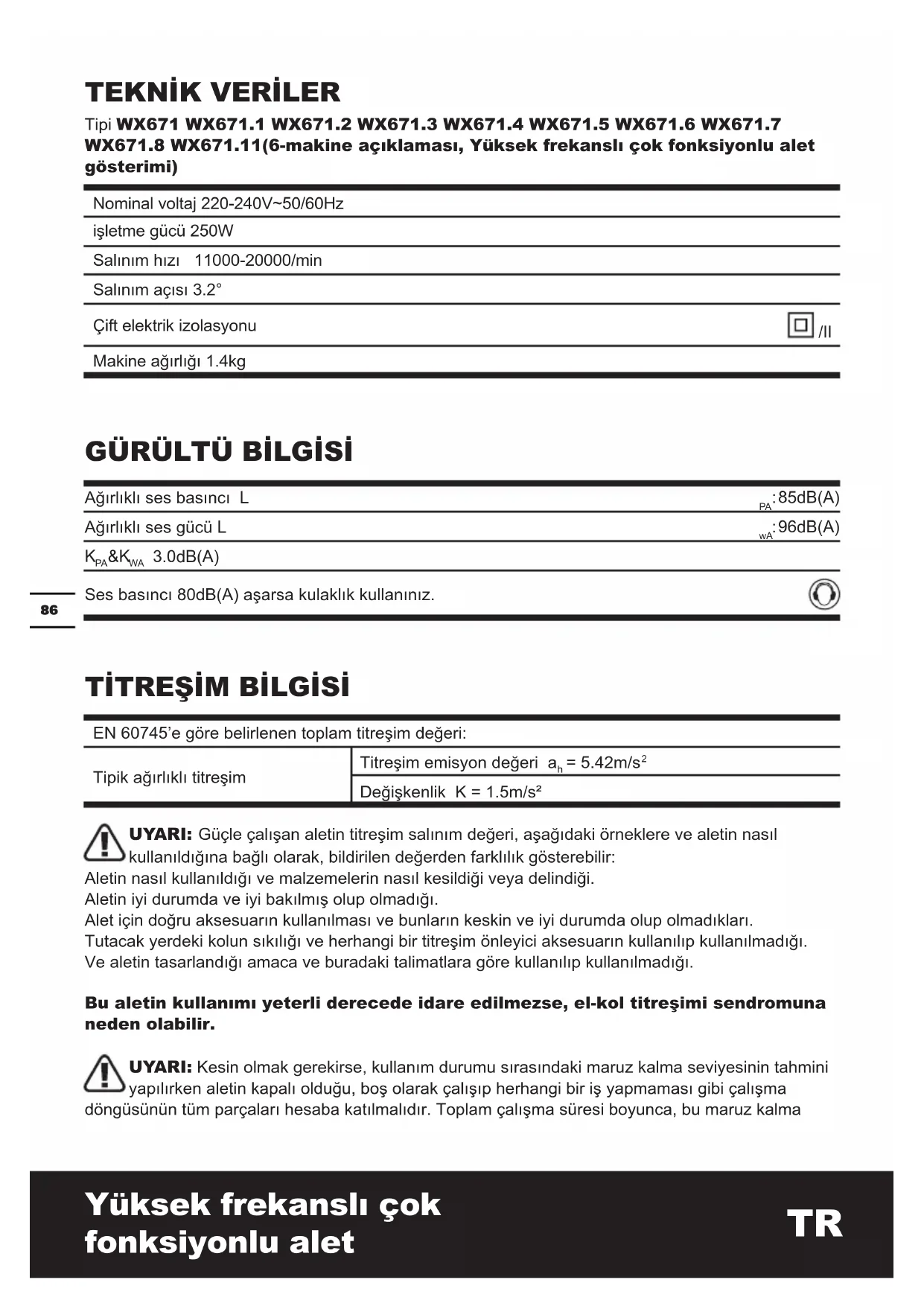

TEKNİK VERİLER

Tipi WX671 WX671.1 WX671.2 WX671.3 WX671.4 WX671.5 WX671.6 WX671.7 WX671.8 WX671.11(6-makine açıklaması, Yüksek frekanslı çok fonksiyonlu alet gösterimi)

Nominal voltaj 220-240V~50/60Hz
işletme gücü 250W
Salınım hızı 11000-20000/min
Salınım açısı 3.2°
Çift elektrik izolasyonu	☐ /II
Makine ağırlığı 1.4kg

GÜRÜLTÜ BİLGİSİ

Ağırlıklı ses basıncı L	_PA :85dB(A)
Ağırlıklı ses gücü L	_wA :96dB(A)
K_PA & K_WA 3.0dB(A)
Ses basıncı 80dB(A) aşarsa kulaklık kullanınız.

TİTREŞİM BİLGİSİ

EN 60745'e göre belirlenen toplam titreşim değeri:
Tipik ağırlıklı titreşim	Titreşim emisyon değeri a_h = 5.42m/s^2
	Değişkenlik K = 1.5m/s^2

UYARI: Güçle çalışan aletin titreşim salınım değeri, aşağıdaki örneklere ve aletin nasıl kullanıldığına bağlı olarak, bildirilen değerden farklılık gösterebilir:

Aletin nasıl kullanıldığı ve malzemelerin nasıl kesildiği veya delindiği.

Aletin iyi durumda ve iyi bakılmış olup olmadığı.

Alet için doğru aksesuarın kullanılması ve bunların keskin ve iyi durumda olup olmadıkları.

Tutacak yerdeki kolun sıkılığı ve herhangi bir titreşim önleyici aksesuarın kullanılıp kullanılmadığı.

Ve aletin tasarlandığı amaca ve buradaki talimatlara göre kullanılıp kullanılmadığı.

Bu aletin kullanımı yeterli derecede idare edilmezse, el-kol titreşimi sendromuna neden olabilir.

UYARI: Kesin olmak gerekirse, kullanım durumu sırasındaki maruz kalma seviyesinin tahmini yapılırken aletin kapalı olduğu, boş olarak çalışıp herhangi bir iş yapmaması gibi çalışma

döngüsünün tüm parçaları hesaba katılmalıdır. Toplam çalışma süresi boyunca, bu maruz kalma

seviyesini önemli ölçüde azaltabilir. Titreşime maruz kalma riskinizi indirmeye yardımcı olmak.

HER ZAMAN keskin keskiler, matkap ve bıçaklar kullanın.

Bu alete talimatlara uygun olarak bakım yapın ve iyi yağlayın (uygun olarak yerlere).

Alet düzenli olarak kullanılacaksa, titreşimi önleyici aksesuarlara yatırım yapın.

Aletleri 10^ C ve altı ıslarda kullanmaktan kaçının.

Herhangi bir titreşimli aletin kullanımını bir kaç güne dağıtmak için iş programınızı planlayın.

AKSESUARLAR

Bütün Aksesuarlarınızu bu cihazı aldığınız mağazadan almanızı tavsiye ederiz. Tanınmış markalı iyi kalite aksesuar kullanınız. Seçeceğiniz uçlar giriştiğiniz işle bağlantılıdır. Daha fazla bilgi için aksesuar paketini tetkik ediniz. Mağaza personeli size yardımcı olacak ve önerilerini getireceklerdir.

KESMEK IÇIN GÜVENLIK TALIMATLARI

1. Gizli kablolara temas etme olasiliği bulunduğuda çalışırken aleti yalıtımlı kavrama yüzeylerinden tutun. "Elektriğe bağlı" kabloya dokunmak aletin metal parçalarının "elektriklenmesine" ve kullanıcıyı elektrik çarpmasına neden olacaktır.
2. Daima bir toz maskesi giyin

SEMBOLLER

Kullanıcı, yaralanma riskini azaltmak için talimat kılavuzunu okumalıdır

Uyarı

Koruma sinifi

Koruyucu gözlük takınız

Kulaklık takınız

Toz maskesi takınız

Kullanılamayacak duruma gelen elektrikli aletler diğer ev çöpleri ile birlikte atılmamalıdır. Mümkün olduğu ölçüde yeniden dönüşüm imkanlarından yararlanınız. Yeniden dönüşüm imkanları hakkında yerel makamlardan veya perakendecinizden bilgi alınız.

ŞARJ ETME PROSEDÜRÜ

NOT: Bu cihazı kullanmadan önce lütfen bu kullanım kılavuzunu dikkatle okuyunuz.

USULÜNE UYGUN KULLANIM

Bu elektrikli el aleti; ahşap malzemenin, plastiklerin, alçının, demir dışı metallerin ve tespit elemanlarının (örneğin çivilerin) kesilmesi, yumuşak duvar fayanslarının işlenmesi ve küçük alanların kuru zımparası için geliştirilmiştir. Bu alet özellikle kenara yakın ve hizalı kesme işlerine uygundur.

UYARI: Aletinizi çalıştırmadan önce, hiçbir açık kablonun hasar

görmeyeceğinden emin olun. Aksesuarları takmadan veya değiştirmeden önce aletlerinizi fişten çekin.

Uzun çalışma süresinden sonra dişli kutusuna dokunmayın, çünkü sıcak olabilir.

1. ALETİ TAKMA (Bkz A1,A2)

DIKKAT: Tüm çalışmalarda veya uygulama aletlerini değiştirirken, daima

koruyucu eldivenler giyin. Uygulama aletlerinin keskin kenarlarından dolayı ortaya çıkabilecek yaralanma tehlikesinden kaçının. Uygulama aletleri çalışırken sıcak olabilir, bu durum yanma tehlikesi ortaya çıkarır!

UYARI: Yaralanma riskini azaltmak için, Üniversal uçlu

kesme bıçaklarının veya parka kesme bıçaklarının kullanıcıının ellerine bakmamasını sağlayın.

Cıvatayı ve tespit parçası(5) çıkarın.

Alet tutucuyu, uygulama aletini ve civatayla tespit parçası(5) temizleyin.

Uygulama aletini tam olarak onaltılık-biçimli alet tutucusuna yerleştirin. Uygulama aletinin tam olarak oturduğundan emin olun.

Ürünle birlikte verilen Alyan anahtarını kullanarak tespit parçası(5) yeniden konumlandırın ve cıvatayı sıkıştırın.

2. ADAPTÖRLERİ KULLANMA (19) (Bkz A3)

Diğer markların donanımları ( Fein ^® , Bosch ^® ) adaptör kullanılarak Sonicrafter ^® markalı takıma takılabilir.

NOT: Fein, C. & E. Fein GmbH'nin tescilli markasıdır. Bosch, Robert Bosch GmbH'nin tescilli markasıdır.

1) Allen anahtarını (10) kullanarak bağlanan parçanın vidasını açın (5) ve ardından alet tutamağından çıkarın.
2) Alet tutamağını, adaptör uygulama aracını ve bağlama parçasını temizleyin.
3) Adaptörü alet tutamağına sığdırın, ardından uygulama aracını adaptöre yerleştirin. Alet tutamağının, adaptörün ve uygulama aracının fışkırmaya uygun olarak paylaştığından emin olun.
4) Bağlama parçasını uygulama aracına yeniden konumlandırın ve Allen anahtarı ile sıkıştırın.

NOT: Adaptörün uygulama aleti ile eşleştiğinden emin olun. (I) adaptörü Fein ^® uygulama aleti ile eşleşiyor. (II) adaptörü Bosch ^® uygulama aleti ile (Bkz A3).

3. ZIMPARA KAĞIDINI TAKMA/DEĞİŞTİRME (Bkz B1, B2)

Zımpara kağıdını hizalayın ve elle zımpara plakasına doğru bastırın.

Zımpara kağıtlı elektrikli aletini düz bir yüzeye doğru bastırın ve aleti kısa süreliğine açın. Bu iyi yapışmasını sağlar ve erken aşınmayı önler.

Bir nokta aşınmış durumdaysa, zımpara kağıdını çıkarın, 120° döndürün ve tekrar yerleştirin.

4. AÇMA/KAPAMA DÜĞMESİNİN ÇALIŞTIRILMASI

Elektrikli el aletini açmak için açma/kapama şalterini (1) şalterde “l” işareti görününceye kadar öne itin.

Elektrikli el aletini kapatmak için açma/kapama şalterini (1) şalterde "0" işareki görününceye kadar arkaya itin.

5. DEĞİŞKEN HIZ KONTROLÜNÜN KULLANILMASI (WX671 WX671.1

Motor çalışırken titreşim frekansını (hızı) seçin.

Değişken hız kontrolü (2) kullanılan aksesuarlara ve ilgili alete göre en iyi salınım frekansını ayarlamak için kullanılabilir.

Yüksek titreşim frekansı:

Taş ve metal zımparalama, testere ile kesme, törpüleme ve cilalama.

Düşük titreşim frekansı:

Cilalama.

Vakumlayarak temizlik yapacağınız zaman, emme aygıtını C1-D2.'de gösterildiği gibi takın.

NOT: Delikli zımparalama pedini kullanırken. toz toplayıcıyı taktıktan sonra sadece vakumlu temizlik yapabilirsiniz.

7. ZIMPARALAMA

Tipik uygulama: ahşap, metal, dar alanlar, özellikle köşeler, kenarlar ve erişilmesi zor yerler. Yüksek titreşim frekansını seçin.

Sabit hareket ve hafif basınçla zımparalama. Fazla bastırılınca daha iyi çıkarmaz - sadece zımpara kağıdı daha hızlı aşınır.

8. BÖLMELİ TESTERE BIÇAĞIYLA KESME

Tipik uygulama: ahşap, plastik, metal sac.

Yüksek titreşim frekansını seçin.

Aşınma düzgün bir şekilde dağılılırsa testere bıçağı daha uzun ömürlü olur. Düzgün dağıtımı sağlamak için, testere bıçağını gevşetin, hafifçe çevirin ve tekrar iyice sıkın.

9. ÜNİVERSAL UÇ KESME TESTERE BIÇAĞI (Bkz C)

UYARI: Testere dişleri çok keskin. Montaj ve uygulama sırasında dokunmayın.

İşlenecek parka işlenmeden önce sıkı bir şekilde takılmalı veya kenetlenmelidir.

Tipik uygulama: ahşap, metal (örn. çivi), alçı panel ve yumuşak plastik.

Hafif sarkaç hareketiyle batırırken veya keserken, yeterli derecede talaş çıktığından emin olun.

10. KAZIMA

Tipik uygulama: Eski vernik veya yapışkanların kazınması, örneğin sandalye veya diğer küçük ve orta boy yüzeylerdeki zamkla yapıştırılmış kaplamaların çıkarılması.

Orta / yüksek titreşim frekansını seçin.

ALETİNİZ İÇİN ÇALIŞMA İPUÇLARI

Elektrikli aletiniz çok ısınırsa, özellikle düşük hızlarda kullanılırken, hızı maksimuma alın ve motoru soğutmak için 2-3 dakika yüksüz olarak çalıştırın.

Çok düşük hızlarda uzun süreli kullanımlardan

kaçının. Bıçağı her zaman keskin tutun.

Çalışılan parçanın hareket etmemesi için yerine sıkıca tutulmasını veya sıkıştırılmasını sağlayın.

Malzemenin herhangi bir şekilde oynaması kesimin kalitesini ve zımpara kaplamasını etkileyebilir.

Çalışmaya başlamadan önce aletinizi çalıştırın ve sadece çalışmayı bıraktığınızda kapatın.

Zımpara kağıdını takmadan işleme başlamayın.

Zımpara kağıdının aşınmasına izin vermeyin; bu, zımpara altlığına zarar verir. Zımpara altlığı aşınması ve yırtılması garanti kapsamında değildir.

Çok pürüzlü yüzeylerde kaba, düzgün yüzeylerde orta ve son yüzeylerde ince grit kullanın.

Gerekiyorsa ilk olarak bir parça üzerinde test çalışması yapın.

Aşırı güç kullanmak iş etkinliğini azaltır ve motorun aşırı yüklenmesine yol açar. Aksesuarı düzenli olarak değiştirmek en iyi şekilde çalışma etkinliğini sağlar.

BAKIM

Herhangi bir ayarlama, servis veya bakım yapmadan önce fişi prizden çıkarın.

Sizin elektrikli aletinizin ilave yağa ve bakıma ihtiyacı yoktur. Aletinizin içinde servis gerektiren aksam bulunmamaktadır. Aletinizi temizlerken asla su veya kimyasal kullanmayınız. Kuru ve temiz bir bez ile siliniz. Elektrikli aletinizi daima kuru yerlerde bulundurunuz. Bütün kontroller tozdan uzak ortamda yapılmalıdır. Havalandırma yarıklarında kıvılcımlar görebilirsiniz. Bu normaldir ve aletinize zarar vermez.

Besleme kablosu hasar görürse tehlikeli bir duruma sebep olmamak için üretici, servis yetkilisi veya benzeri nitelikli kişiler tarafından değiştirilmelidir.

ÇEVREYİ KORUMA

Kullanılamayacak duruma gelen elektrikli aletler diğer ev çöpleri ile birlikte atılmamalıdır. Mümkün olduğu ölçüde

yeniden dönüşüm imkanlarından yararlanınız.

Yeniden dönüşüm imkanları hakkında yerel makamlardan veya perakendecinizden bilgi alınız.

UYGUNLUK BEYANNAMESI

Biz,

POSITEC Germany GmbH

Ürünümüzün aşağıdaki direktiflere uygun

olduğunu beyan ederiz,

Ürünün tarifi

WORX Yüksek frekanslı çok fonksiyonlu alet

Tipi

açıklaması, Yüksek frekanslı çok

fonksiyonlu alet gösterimi)

Fonksiyonu Sıva kesme, kazıma,

zimparalama

Aşağıdaki direktiflere uygundur:

Makine direktifi 2006/42/EC

Elektromanyetik uygunluk direktifi

2004/108/EC

RoHS direktifi 2011/65/EU

Uyulmakta olan standartlar

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60745-1

EN 60745-2-4

Teknik dosyayı oluşturmaya yetkili kişi,

Adi Russell Nicholson

POSITEC Kalite sorumlusu
