BRUGSANVISNING Sonicrafter WX671.2 WORX

• Illustreret eller beskrevet tilbehør er kun delvis indeholdt i leverancen.Højfrekvens multifunktionsredskab DK

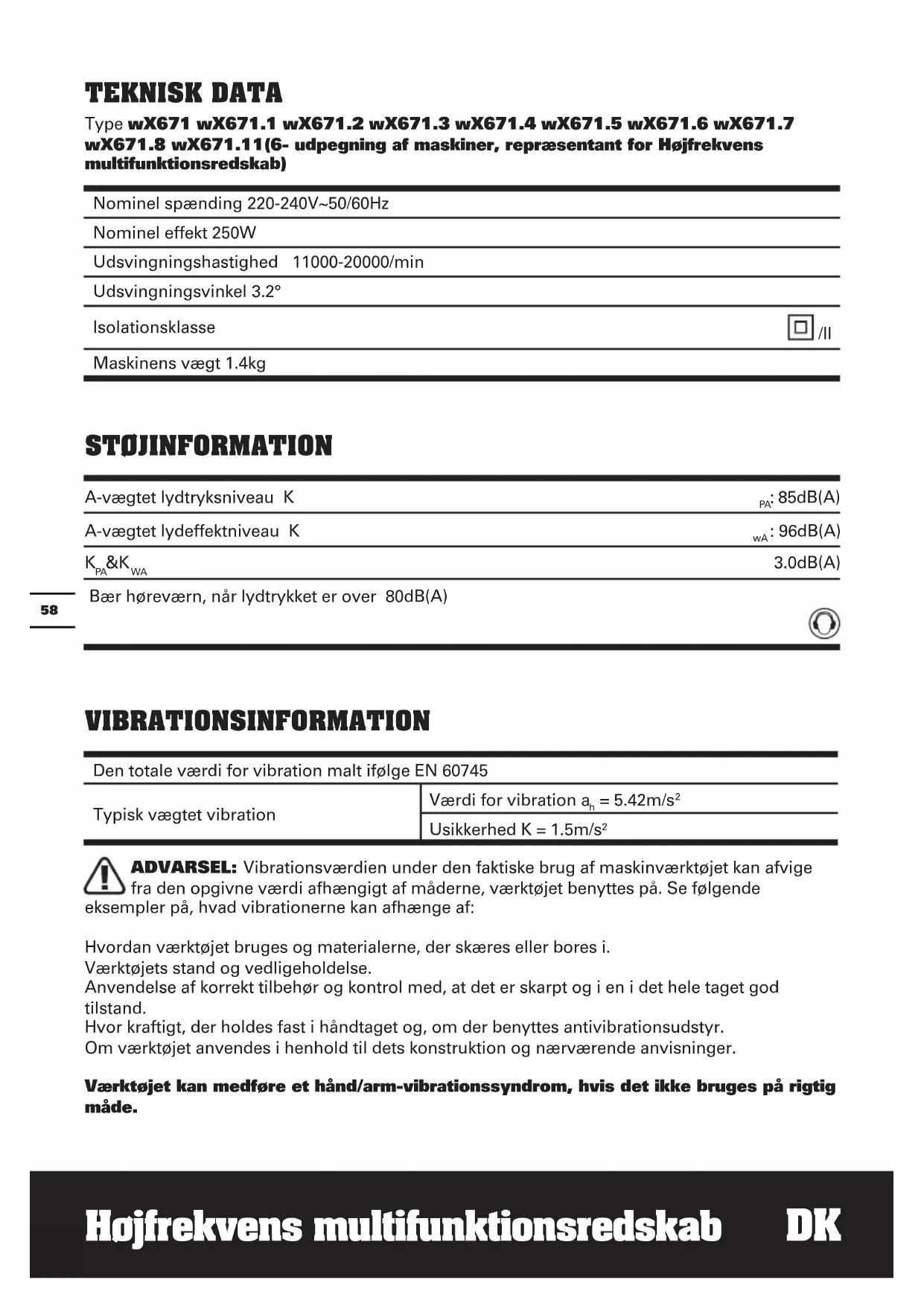

85dB(A) A-vægtet lydeffektniveau K

3.0dB(A) Bær høreværn, når lydtrykket er over 80dB(A) VIBRATIONSINFORMATION Den totale værdi for vibration malt ifølge EN 60745 Typisk vægtet vibration Værdi for vibration a

Usikkerhed K = 1.5m/s² ADVARSEL: Vibrationsværdien under den faktiske brug af maskinværktøjet kan afvige fra den opgivne værdi afhængigt af måderne, værktøjet benyttes på. Se følgende eksempler på, hvad vibrationerne kan afhænge af: Hvordan værktøjet bruges og materialerne, der skæres eller bores i. Værktøjets stand og vedligeholdelse. Anvendelse af korrekt tilbehør og kontrol med, at det er skarpt og i en i det hele taget god tilstand. Hvor kraftigt, der holdes fast i håndtaget og, om der benyttes antivibrationsudstyr. Om værktøjet anvendes i henhold til dets konstruktion og nærværende anvisninger. Værktøjet kan medføre et hånd/arm-vibrationssyndrom, hvis det ikke bruges på rigtig måde. Nominel spænding 220-240V~50/60Hz Nominel effekt 250W Udsvingningshastighed 11000-20000/min Udsvingningsvinkel 3.2° Isolationsklasse /II Maskinens vægt 1.4kgHøjfrekvens multifunktionsredskab DK

ADVARSEL: En vurdering af udsættelsesgraden under det aktuelle brug skal omfatte alle dele af arbejdscyklussen, herunder antallet af gange værktøjet slås til og fra, og tomgangsdriften uden for selve arbejdsopgaven. Dette kan afgørende reducere udsættelsesniveauet i den samlede arbejdsperiode. Sådan kan du minimiere risikoen for udsættelse for vibrationer: Brug ALTID skarpe mejsler, bor og blade. Vedligehold værktøjet i overensstemmelse med disse instruktioner og hold det korrekt smurt. Hvis værktøjet bruges ofte, bør du anskaffe antivibrationsudstyr. Brug ikke værktøjet i temperaturer på 10

C eller lavere. Planlæg dit arbejde, så du kan fordele arbejde med kraftige vibrationer over flere dage. TILBEHØR Det anbefales, at alt udstyr købes i samme butik som maskinen. Anvend udstyr af god kvalitet og af et velkendt mærke. Vælg slibepapir afhængigt af opgaven. Se på emballagen til tilbehøret for at få yderligere oplysninger. Få hjælp og råd i butikken.Højfrekvens multifunktionsredskab DK

1. Hold elværktøjet i de isolerede

håndgreb, når du udfører opgaver, hvor værktøjet kan komme i kontakt med skjulte elledninger eller sin egen ledning. Hvis værktøjet rammer en strømførende ledning, bliver dets elektriske dele også strømførende, hvilket kan give brugeren elektrisk stød.

2. Bær altid en støvmaske.

For at undgå risikoen for personskader skal brugeren læse brugervejledningen Advarsel Isolationsklasse Bær øjenværn Bær høreværn Bær støvmaske Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl. SyMBOLERHøjfrekvens multifunktionsredskab DK

BETJENINgSVEJLEDNINg NOTER: Før du bruger dette værktøj, læs instruktionsbogen omhyggeligt. BEREGNET ANVENDELSE El-værktøjet er beregnet til savning og gennemskæring af træmaterialer, kunststof, gips, ikke-jernholdige metaller og fastgørelseselementer (f.eks. søm, klemmer) samt til bearbejdning af bløde vægfliser og til tør slibning af små flader. Det er især egnet til kantnært og kantflugtende arbejde. ADVARSEL: Inden du begynder at arbejde med værktøjet, skal du sikre, at du ikke kommer til at beskade strømførende ledninger. Træk ledningen ud af kontakten, inden tilbehør monteres eller udskiftes. Rør ikke gearkassen efter lang tids arbejde, idet den kan være meget varm.

1. MONTEER HET TOEBEHOREN (Zie A1,

A2) FORSIGTIG: Ved alle former for arbejde, og når der skiftes tilbehør: Bær beskyttelseshandsker. Skarpe kanter på tilbehøret kan medføre personskade, ligesom tilbehør kan blive meget varmt under brugen og give forbrændinger! ADVARSEL: For at undgå risikoen for personskade, må du ikke lade de universelle skæreblade eller nogen af segment-skærebladene vende mod brugerens hånd. Skru skruen ud og fjern fastgørelsesbeslag (5). Rengør værktøjsholderen, værktøjet, skruen og fastgørelsesbeslag (5). Anbring værktøjet nøjagtig på den sekskantformede værktøjsholder. Kontroller, at værktøjsholderen er hel ren. Sæt fastgørelsesbeslag (5) på igen og stram skruen med den medfølgende allennøgle.

2. BRUG AF ADAPTERE (19) (Se A3)

Tilbehør af andre mærker ( Fein

mærkeværktøj ved hjælp af adapteren. NOTER: Fein er et registreret varemærke for C. & E. Fein GmbH. Bosch er et registreret varemærke for Robert Bosch GmbH.

1) Brug umbrokonøglen (21) til at løsne

fastgørelsesstykket (5) og fjern det fra værktøjsholderenr.

2) Rengør værktøjsholderen,

adapteren, applikationsværktøjet og fastgørelsesstykket.

3) Monter adapteren på værktøjsholderen,

og placer derefter applikationsværktøjet på adapteren. Sørg for, at værktøjsholderen, adapteren og applikationsværktøjet sidder ordentligt sammen.

4) Genmonter fastgørelsesstykket på

applikationsværktøjet, og spænd med umbrakonøglen. NOTER: Sørg for, at adapteren passer ed applikationsværktøjet. Adapteren (I) passer med applikationsværktøjer af mærket Fein

. Adapteren (II) passer til applikationsværktøjer af mærket Bosch

SLIBEPAPIR (Se B) Tilpas sandpapiret og tryk det fast på slibepladen med hånden. Tryk maskinværktøjet med sandpapiret ned mod en flad overflade og slå kort værktøjet til og fra. Dette får sandpapiret til at sidde godt fast og forhindrer hurtigt slid. Hvis et område er blevet slidt, tag sandpapiret af, vend det 120o og sæt det på igen.

4. BETJENING AF TÆND/SLUK

KONTAKT El-værktøjet tændes ved at skubbe start- stop-kontakten (1) frem, så „I“ fremkommer på kontakten. El-værkøjet slukkes ved at skubbe start-stop- kontakten (1) tilbage, så „0“ fremkommer på kontakten.

Den variable hastighedskontrol (2) bruges til indstilling af den optimale udsvingsfrekvens i henhold til det anvendte tilbehør og det pågældende værktøj. Høj hastighed: Slibning, savning, bearbejdning med raspel, polering af sten og metal. Lav hastighed: Polering af lak.

UDSUGNINGSANORDNING (Se C, D) Ved støvsugning skal sugeenheden monteres som vist på C1-D2. NOTER: Ved brug af den perforerede slibepude kan der kun støvsuges efter montering af støvsamleren.

Typisk anvendelse: Træ og metal; små flader, især hjørner, kanter og vanskeligt tilgængelige steder. Vælg en høj svinghastighed. Slib med konstant bevægelse og let tryk. Et fast modtryk øger ikke slibeeffekten, slibepapiret slides kun hurtigere.

8. SAVNING MED SEGMENT-SAVBLAD

Typisk anvendelse: Træ, kunststof og metalplade. Vælg en høj svinghastighed. Savklingen holder længere, hvis den slides ensartet. Løsne savklingen, drej den en smule videre og spænd den let fast igen.

9. SAVNING MED DET UNIVERSELLE

(Se E) ADVARSEL: Savtænderne er meget skarpe. De må ikke berøres, når de monteres og er i brug. Emnet skal være fast monteret eller fastgjort rigtigt. Typisk anvendelse: Træ, metal (f.eks. søm), gipsplader og bløde kunststoffer. Sørg for tilstrækkelig spånbortledning, når klingen dykkes ned og benyttes til at save med en let pendulbevægelse.

Typisk anvendelse: Afskrabning af gammel lak eller lim. Fjernelse af fastklæbede tæper som f.eks. på trapper eller andre små – middelstore flader. Vælg en gennemsnitlig/høj svinghastighed. ARBEJDSTIPS TIL STIKSAVEN Hvis maskinværktøjet bliver for varmt, især hvis det har været anvendt ved lav hastighed, skal du sætte motoren på højeste hastighed og lade den køre sådan ubelastet i to til tre minutter. Brug ikke værktøjet for længe ved lave hastigheder. Sørg altid for, at bladet er skarpt. Sørg altid for, at arbejdsemnet holdes fast eller spændes fast for at forhindre, at det bevæges. Enhver bevægelse af materialet kan påvirke skærekvaliteten og slibningen. Start værktøjet, inden du begynder at arbejde, og sluk det først, efter at du er færdig med arbejdet. Begynd ikke slibning uden påsat slibepapir. Sørg for, at slibepapiret ikke slides helt væk, da det vil beskadige fodpladen. Garantien dækker ikke slitage på fodpladen. Brug grovkornet slibepapir til slibning af grove overflader, mediumkornet slibepapir til bløde overflader og finkornet slibepapir til afsluttende slibning. Om nødvendig, så udfør en testkørsel på affaldsmateriale For stærkt trykt nedsætter arbejdseffektiviteten og overbelaster motoren. Hyppig udskiftning af tilbehøret opretholder optimal arbejdseffektivitet. VEDLIgEHOLDELSE Træk stikket ud af stikkontakten, inden der udføres nogen form justering, service eller vedligholdele. Denne bore-/skruemaskine kræver ikke særlig smøring eller vedligeholdelse. Bore-/ skruemaskinen må kun serviceres og repareres i et professionelt værksted. Brug aldrig vand eller kemiske rengøringsmidler til rengøring. Må kun rengøres med en tør klud. Opbevares på et tørt sted. Hold motorensHøjfrekvens multifunktionsredskab DK

ventilationsåbninger rene. Knapperne o.l. skal være rene og frie for støv. Det er helt normalt, at der kan forekomme gnister i ventilationsåbningerne, og det beskadiger ikke bore-/skruemaskinen. Hvis elledningen beskadiges, skal den udskiftes af producenten, dennes servicerepræsentant eller anden kvalificeret fagmand for at undgå, at der opstår farlige situationer. MILJØBESKyTTELSE Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl. KONFORMITETSERK- LæRINg Vi, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Erklærer herved, at produktet Beskrivelse WORX Højfrekvens multifunktionsredskab Type WX671 WX671.1 WX671.2 WX671.3 WX671.4 WX671.5 WX671.6 WX671.7 WX671.8 WX671.11 (6- udpegning af maskiner, repræsentant for Højfrekvens multifunktionsredskab) Funktion: Savning, skrabning, slibning Er i overensstemmelse med følgende direktiver, Maskindirektiv 2006/42/ EF Elektromagnetiske kompatibilitetsdirektiv 2004/108/EF RoHS direktiv 2011/65/EU Standarder i overensstemmelse med EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-1 EN 60745-2-4 Personen, autoriseret til at udarbejde den tekniske fil, Navn Russell Nicholson Adresse Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2013/06/05 Leo Yue Chef for kvalitetskontrollen hos POSITECSuuritaajuuksinen monitoimityökalu FIN
