GEBRUIKSAANWIJZING Sonicrafter WX671.2 WORX

Multifunctioneeel gereedschap met hoge frequentie

• Sommige afgebeelde of beschreven toebehoren worden niet meegeleverd.51

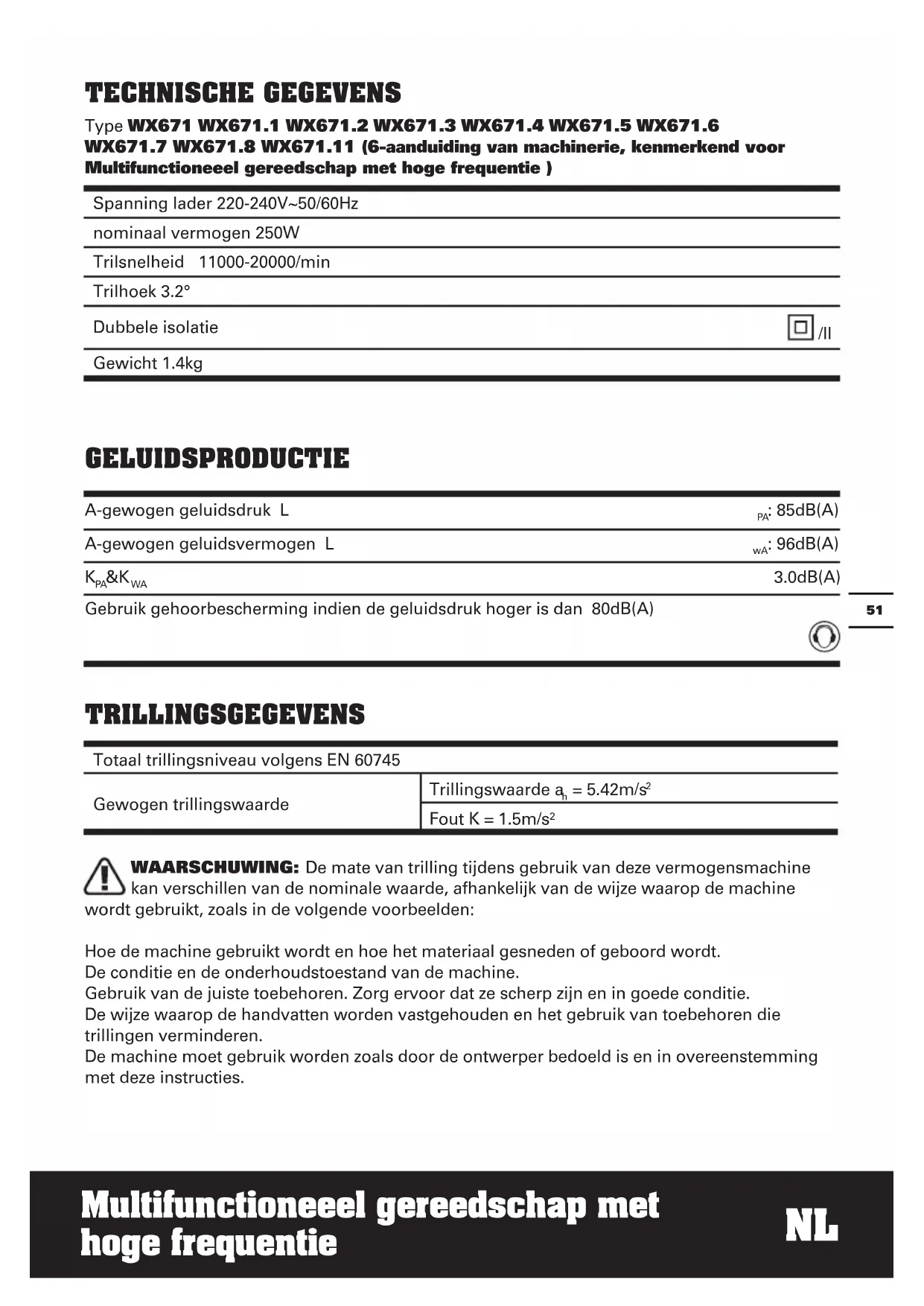

3.0dB(A) Gebruik gehoorbescherming indien de geluidsdruk hoger is dan 80dB(A) TRILLINgSgEgEVENS Totaal trillingsniveau volgens EN 60745 Gewogen trillingswaarde Trillingswaarde a

Fout K = 1.5m/s² WAARSCHUWING: De mate van trilling tijdens gebruik van deze vermogensmachine kan verschillen van de nominale waarde, afhankelijk van de wijze waarop de machine wordt gebruikt, zoals in de volgende voorbeelden: Hoe de machine gebruikt wordt en hoe het materiaal gesneden of geboord wordt. De conditie en de onderhoudstoestand van de machine. Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zijn en in goede conditie. De wijze waarop de handvatten worden vastgehouden en het gebruik van toebehoren die trillingen verminderen. De machine moet gebruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies. Spanning lader 220-240V~50/60Hz nominaal vermogen 250W Trilsnelheid 11000-20000/min Trilhoek 3.2° Dubbele isolatie /II Gewicht 1.4kgNL

Multifunctioneeel gereedschap met hoge frequentie Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij niet op de juiste wijze gehanteerd wordt. WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bewerking, zoals het moment dat de machine wordt uitgeschakeld en de tijden waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen. De blootstelling aan trillingen verminderen. Gebruik ALTIJD scherpe beitels, boren en zaagbladen Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing) Wordt de machine geregeld gebruikt, schaf dan toebehoren tegen trillingen aan. Vermijd het gebruik bij temperaturen van 10

C of minder Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden. TOEBEHOREN Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.53

1. Houd het gereedschap vast bij de

geïsoleerde handgrepen wanneer de zaag in contact zou kunnen komen met verborgen leidingen of de eigen stroomdraad. Contact met een draad die onder stroom staat, zorgt ervoor dat de metalen delen van de machine ook onder stroom komen te staan, waardoor u een elektrische schok kunt krijgen.

2. Draag altijd een stofmasker.

Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen Waarschuwing Veiligheidsklasse Draag oogbescherming Draag oorbescherming Draag een stofmasker Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten. SyMBOLENNL

Multifunctioneeel gereedschap met hoge frequentie BEDIENINgSINSTRuCTIES OPMERKING: Lees voor het gebruik van het gereedschap aandachtig het instructieboekje.

GEBRUIK VOLGENS BESTEMMING

Het elektrische gereedschap is bestemd voor het zagen en afkorten van houtmaterialen, kunststof, gips, non-ferrometalen en bevestigingselementen (zoals nagels en klemmen), het bewerken van zachte wandtegels en het droog schuren van kleine oppervlakken. Het is bij uitstek geschikt voor werkzaamheden langs opstaande en aansluitende randen. WAARSCHUWING: Voordat U met de machine gaat werken, zorgt u er¬voor dat er geen spanningvoerende ka¬bels beschadigd kunnen worden. Neem de stekker uit het stopcontact voordat u toebehoren monteert of vervangt. Raak de tandwielkast na een lange werkperiode niet aan. Hij kan heet zijn.

1. MONTERING AF VÆRKTØJ (Se A1,

A2) LET OP: Bij alle werkzaamheden en bij het verwisselen van hulpstukken moeten er beschermende handschoenen worden gedragen. Vermijd gevaar van verwonding door de scherpe randen van de hulpmiddelen. De hulpmiddelen kunnen erg heet worden tijdens het werk, waardoor er verbrandingsgevaar bestaat! WAARSCHUWING: Teneinde verwonding te vermijden, mogen de Universele snijbladen en de segmentzaagbladen niet in de richting van uw hand worden gebruikt. Schroef de bout los en verwijder de bijbehorende bevestigingskit (5). Maak de gereedschaphouder, het toepassingsgereedschap en de bout en bijbehorende bevestigingskit (5) schoon. Zet het gereedschap precies op de zeshoekige gereedschaphouder. Let erop dat ze precies op elkaar passen. Herpositioneer de bijbehorende bevestigingskit (5) en zet de bout vast met de meegeleverde inbussleutel.

2. VERLOOPSTUKKEN GEBRUIKEN (19)

(Zie A3) Past toebehoren van Fein

aan zodat ze passen op een machine van Sonicrafter

OPMERKING: Fein is een geregistreerd handelsmerk van C. & E. Fein GmbH. Bosch is een geregistreerd handelsmerk van Robert Bosch GmbH.

1) Gebruik de inbussleutel (21) om het

bevestigingsdeel (5) los te maken en van de gereedschaphouder te verwijderen.

2) Maak de gereedschaphouder, het

verloopstuk, het toepassingsgereedschap en het bevestigingsdeel schoon.

3) Monteer het verloopstuk op

de gereedschaphouder en het toepassingsgereedschap op het verloopstuk the adapter. Zorg ervoor dat gereedschaphouder, verloopstuk en toepassingsgereedschap goed op elkaar passen.

4) Monteer het bevestigingsdeel weer op het

toepassingsgereedschap en zet het vast met de inbussleutel. OPMERKING: Zorg ervoor dat het

erloopstuk overeenkomt met het toepassingsgereedschap. Het verloopstuk (I) past op een toepassingsgereedschap van Fein

. Het verloopstuk (II)past op een toepassingsgereedschap van Bosch

WISSELEN (Zie B) Houd het schuurblad in de juiste stand en druk het met de hand op de schuurvoet. Druk de machine met het schuurblad tegen een vlakke ondergrond en zet de machine even aan. Dit zorgt voor een goede hechting en verhindert voortijdige slijtage. Is een deel versleten, verwijder het schuurblad dan, draai het 120° en leg het weer terug.

4. DE AAN/UITSCHAKELAAR BEDIENEN

Als u het elektrische gereedschap wilt inschakelen duwt u de aan/uit-schakelaar (1) naar voren, zodat op de schakelaar „I” verschijnt. Als u het elektrische gereedschap wilt uitschakelen duwt u de aan/uit-schakelaar (1) naar achteren, zodat op de schakelaar „0” verschijnt.55

Multifunctioneeel gereedschap met hoge frequentie

WX671.1 WX671.2 WX671.3 WX671.4 WX671.5 WX671.6 WX671.7 WX671.8 WX671.11) Kies de trilfrequentie (snelheid) terwijl de motor loopt. De variabele snelheid (2) kan worden gebruikt om de optimale trillings frequentie in te stellen, afhankelijk van de gebruikte toebehoren en de toepassing. Hoge trilfrequentie: schuren, zagen, raspen, polijsten van steen en metaal. Lage trilfrequentie: polijsten van lak.

6. STOFAFZUIGING AANBRENGEN (Zie

C, D) Voor het afzuigen monteert u het zuigdeel als in afbeelding C1-D2. OPMERKING: Gebruik het geperforeerde schuurblok.. Afzuigen is alleen mogelijk met gemonteerde zaagselopvang.

Typische toepassingen: hout en metaal, kleine oppervlakken, in het bijzonder hoeken, randen en moeilijk bereikbare plaatsen. Kies een hoge trilfrequentie. Schuur met een voortdurende beweging en lichte druk. Stevig vastdrukken vergroot de afname niet. Het schuurblad verslijt alleen maar sneller.

SEGMENTZAAGBLAD Typische toepassingen: hout, kunststof en metaalplaat. Kies een hoge trilfrequentie. Het zaagblad blijft langer bruikbaar wanneer het gelijkmatig slijt. Draai daarvoor het zaagblad los, draai het iets verder en span het weer vast.

9. ZAGEN MET HET UNIVERSELE

ZAAGBLA (Zie E) WAARSCHUWING: De zaagtanden zijn zeer scherp. Raak de tanden bij de montage en het gebruik niet aan. Het werkstuk moet voor het bewerken stevig ingebouwd of ingespannen zijn. Typische toepassingen: hout, metaal (bijvoorbeeld spijkers), gipskarton en zachte kunststoffen. Zorg bij het invallen en bij het zagen met een lichte pendelbeweging voor een voldoende spaanafvoer.

Typische toepassingen: afschaven van oude lak of lijm. Verwijderen van vastgelijmd tapijt, bijvoorbeeld op trappen of andere kleine of niet erg grote oppervlakken. Kies een hoge of gemiddelde trilfrequentie.

TIPS VOOR HET WERKEN

MET uW APPARAAT Wordt de machine te heet, vooral bij het werken met een lage snelheid, zet de snelheid dan op het maximum en laat de machine 2 à 3 minuten onbelast draaien om de motor te koelen. Vermijd langdurig gebruik bij een lage snelheid. Houd het mes altijd scherp. Zorg ervoor dat het werkstuk stevig gemonteerd of vastgeklemd is zodat het niet kan bewegen. Elke beweging van het materiaal kan de kwaliteit van het snijden of schuren beïnvloeden. Start de machine als u met werken begint en schakel hem pas uit als u klaar bent. Begin niet met schuren als het schuurpapier nog niet gemonteerd is. Pas op dat het schuurpapier niet wegschuurt. U beschadigt daarmee het schuurvlak. De garantie dekt geen schade en slijtage van het schuurvlak. Gebruik grof papier om ruwe oppervlakten te schuren, middelmatig papier om oppervlakken glad te maken en fijn papier voor de laatste afwerking. Test de werking zo nodig om afvalmateriaal. Te veel kracht maakt uw werk minder efficiënt en overbelast de motor. Door een toebehoren geregeld te vervangen blijft het werk efficiënt.NL

Multifunctioneeel gereedschap met hoge frequentie ONDERHOuD Trek de voedingskabel uit de aansluiting voordat u eventuele aanpassingen, reparaties of onderhoud uitvoert. Dit elektrische gereedschap hoeft niet extra gesmeerd of onderhouden te worden. Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moet uitvoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg het schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof. Er kunnen vonken zichtbaar zijn in de ventilatiegleuven. Dit is normaal en leidt niet tot beschadiging van uw gereedschap. Is de voedingskabel beschadigd, dan moet hij, om risico te voorkomen, worden vervangen door de fabrikant, zijn vertegenwoordiger of een ander bevoegd persoon. BESCHERMINg VAN HET MILIEu Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten. CONFORMITEITVERKLARINg Wij, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Verklaren dat het product Beschrijving WORX Multifunctioneeel gereedschap met hoge frequentie Type WX671 WX671.1 WX671.2 WX671.3 WX671.4 WX671.5 WX671.6 WX671.7 WX671.8 WX671.11(6- aanduiding van machinerie, kenmerkend voor Multifunctioneeel gereedschap met hoge frequentie) Functies: Zagen, schuren, schuren Overeenkomt met de volgende richtlijnen Richtlijn machines 2006/42/EG Richtlijn elektronische compatibiliteit 2004/108/EG Directiva respeitante RoHS 2011/65/EU Standaards in overeenstemming met EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-1 EN 60745-2-4 De persoon die bevoegd is om het technische bestand te compileren, Naam Russell Nicholson Adres Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2013/06/05 Leo Yue POSITEC KwaliteitsmanagerHøjfrekvens multifunktionsredskab DK
