Sonicrafter WX671.1 - Çok amaçlı aletler WORX - Ücretsiz kullanım kılavuzu

Ürün Tipi	Çok fonksiyonlu salınımlı alet
Marka	Worx
Model	Sonicrafter WX671.1
Güç Kaynağı	Şebeke (güç kablosu)
Salınım Frekansı	Değişken (tekerlek ile ayarlanabilir)
Ana İşlevler	Kesme, zımparalama, kazıma, parlatma, sıyırma
Uyumlu Malzemeler	Ahşap, plastik, alçı, demir dışı metaller, yumuşak duvar karosu
Ses Basıncı Seviyesi	85 dB(A)
Ses Gücü Seviyesi	96 dB(A)
Titreşim Emisyon Değeri	5,42 m/s² (belirsizlik K=1,5 m/s²)
Sıkıştırma Kelepçesi	Aletsiz (cıvata ve Allen anahtarı ile sabitleme)
Dahil Adaptörler	Fein ve Bosch aksesuarları için
Verilen Aksesuarlar	Ahşap kesme bıçağı, evrensel bıçak, HSS segmentli bıçak, zımpara kağıdı, zımpara plakası, sıyırıcı, adaptör, Allen anahtarı
Emiş Sistemi	Uyarlanabilir (delikli taban için toz toplayıcı)
Ağırlık	Yaklaşık 1,5 kg
Boyutlar	Yaklaşık 30 x 10 x 10 cm
Bakım	Kuru bezle temizleme; yağlama gerekmez
Güvenlik	Açma/kapama anahtarı; yalıtımlı tutma yüzeyleri; KKD kullanımı önerilir
Koruma Sınıfı	II (çift yalıtım)
Standartlar	EN 60745-1, EN 60745-2-4, vb.

Sık sorulan sorular - Sonicrafter WX671.1 WORX

Sonicrafter WX671.1 üzerinde aksesuar nasıl değiştirilir?

Cıvatayı sökün ve sabitlemeyi (5) çıkarın. Alet tutucuyu temizleyin, aksesuarı yerleştirin, sabitlemeyi geri takın ve verilen Allen anahtarıyla sıkın. Herhangi bir işlem öncesinde aletin fişini çekin.

Diğer markaların aksesuarlarını kullanabilir miyim?

Evet, dahil edilen adaptörler sayesinde (I Fein için, II Bosch için). Adaptörün aksesuara uygun olduğundan ve doğru şekilde takıldığından emin olun.

Salınım hızı nasıl ayarlanır?

Motor çalışırken değişken hız kontrolünü (2) kullanın. Yüksek hız kesme, zımparalama, kazıma için; düşük hız vernik cilalama için.

Zımparalama işlevi nasıl kullanılır?

Zımpara kağıdını zımpara plakasına takın. Aleti düz bir yüzeye bastırın ve iyi yapışma için kısa süre çalıştırın. Hafif baskı ve sürekli hareketlerle zımparalayın.

Dekupaj testere bıçağı nasıl kullanılır?

Yüksek salınım frekansı seçin. Ömrü uzatmak için bıçağı gevşetin, hafifçe çevirin ve düzenli olarak tekrar sıkın.

Emiş nasıl kullanılır?

Emiş aksesuarını kılavuzda belirtildiği gibi takın. Delikli zımpara tabanı için verilen toz toplayıcıyı kullanın.

Alet aşırı ısınırsa ne yapmalı?

Hızı maksimuma ayarlayın ve motoru soğutmak için aleti 2-3 dakika boşta çalıştırın. Çok düşük hızda uzun süreli kullanımdan kaçının.

Alet nasıl bakım yapılır?

Havalandırma yuvalarını kuru bir bezle temizleyin. Su veya kimyasal madde kullanmayın. Alet yağlama gerektirmez. Kuru bir yerde saklayın.

Önerilen KKD'ler nelerdir?

İşitme koruyucu (ses seviyesi >80 dB), koruyucu gözlük, toz maskesi ve gerekirse eldiven kullanın.

Alet ömrü sonunda nerede geri dönüştürülmeli?

Evsel atıklarla birlikte atmayın. Elektrikli ve elektronik ekipman atıkları özel geri dönüşüm merkezlerinde toplanmalıdır. Yerel yetkililere danışın.

KULLANIM KILAVUZU Sonicrafter WX671.1 WORX

• Tasvir edilen veya açıklanan aksesuarlying hepsi standard paketlemelerde dahildehydigildir.

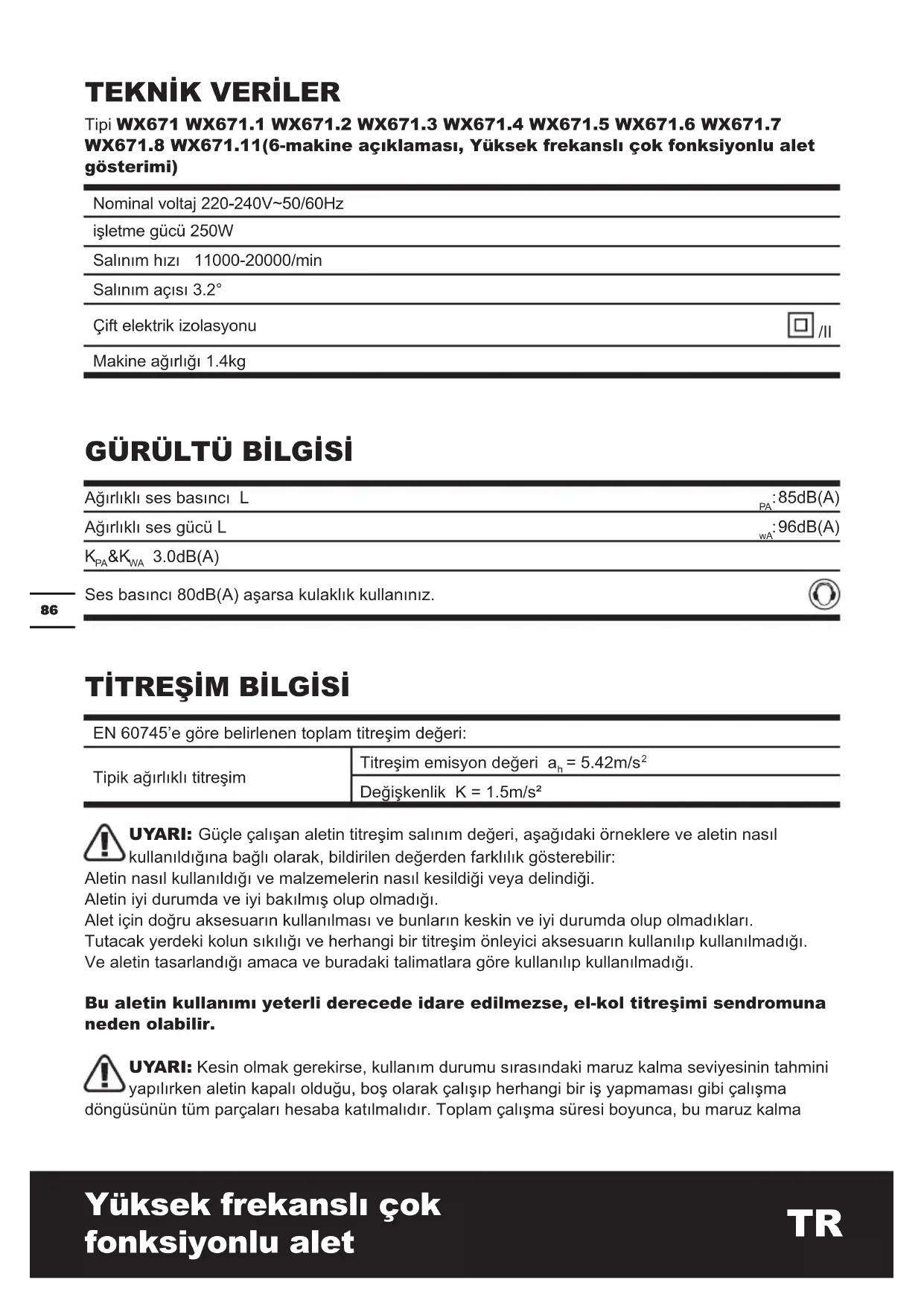

TEKNIK VERILER

Ağırkılcı ses basıncı L	PA:85dB(A)
Ağırkılcı sesGPCU L	wA:96dB(A)
KPA&KW3.0dB(A)
Ses baskıncı 80dB(A) aşarsa kulakkı kullanın;z.

TITREŞIM BILGISİ

EN 60745'e güre belirlenen toplam titreşimdehyeri:
Tipik ağırkıktıveisim	Titreşimi emisyondehyeri ah=5.42m/s2
	Değişkenlik K=1.5m/s2

UYARI: Gücle calisan aletin titresim salinim degeri, asagidaki orneklere ve aletin{nasil kullanildıgina bagl olarak, bildirilen degerden farkilik goztebilir:

Aletin面目 kullanildigi ve malzemelerin面目 kesildigi veya delindiigi.

Aletin iyidurumda ve iyibakilmis olup olmadigi.

Alet icinogrdu aksesuarin kullanilmasi ve bunlarin keskin ve iyi durumda olup olmadiklari.

Tutacak yerdeki kolun sikiliigi ve herhangi bir titresim onleyici aksesuarin kullanilip kullanilmadiigi.

Ve aletin tasarlandigi amaca ve buradaki talimatlara gore kullanilip kullanilmadiigi.

Bu aletin kullanimi yeterli derecede idare edilmezse, el-kol titreşimi sendromuna neden olabilir.

UYARI: Kesin olmak gerekirse, kullanim durumu sirasindaki maruz kalma seviyesinin tahmini yapilirken aletin kapali oldugu, boş olarak calisip herhangi bir is yapmaması gibi calisma

dongusunun tum parcalari hesaba katilmalidir. Toplam calisma suresi boyunca, bu maruz kalma

seviyesini onemli olcude azaltabilir. Titresime maruz kalma riskinizi indirmeye yardimci olmak.

HER ZAMAN keskin keskiler, matkap ve buçaklar kullanin.

Bu alete talimatlara uygun olarak bakim yapin ve iyi yağlayin (uygun olarak yerlere).

Alet duzenli olarak kullanilacaksa, titreşi onleyici aksesuarlara yatirim yapin.

Aletleri 10^ ve alte isilarda kullanmaktan seksinin.

Herhangi bir titresimi aletin kullanimini bir kac gune dagitmak icin is programinizi planlayin.

AKSESUARLAR

Bütün Aksesuarlarinizi bu cihazi aldiginiz magazadan almanizi tavsiye ederiz. Tanimş markalı iy Kalite aksesuar kullaniniz. Seçecginiz uçlar girişiğiniz ile baglantilidir. Daha fazla bilgi icin aksesuar paketini tetkik ediniz. Mağaza personeli size yardimci olacak ve onerilerini getireceklerdir.

KESMEK IÇIN GÜVENLIK TALIMATLARI

1. Gizli kabolara temas etme olasili bulundugunda calisirken aleti yalitimi kavrama yüzeylerinden tutun. "Elektrige®, kabloya dokumak aletin metal parçalarınn "elektriklenmesine" ve kullanıyi elektrik carpmasina neden olacaktır.
2. Daima bir toz maskesi giyin

SEMBOLLER

Kullanı, yaralanma riskini azaltmak icin talimat kilavuzunu okumahdir

Uyar

Koruma sinfi

Koruyucu gozluk takimz

Kulaklik takiniz

Toz maskesi takiniz

Kullanılamayacak duruma gelen elektrikli aletler dhe evçöpleri ile birlikte atilmamaldir. Mümkın olduğu olçüde yaniden donusim imkanlarindan yararlaniniz. Yeniden donusim imkanları hakkinda yerel makamlardan veya perakendecinizden bilgi aliniz.

SARJ ETME PROSEDÜR

NOT: Bu cihazi kullanmadan once lüften bu kullanim kilavuzunu dikkatle okuyunuz.

USULÜNE UYGUN KULLANIM

Bu elektrikli el aleti; ahsap malzemenin, plastiklerin, alginin, demir disi metallerin ve tespit elemanlarinin (ornegin civilerin) kesismesi, yumusak duvar fayanslarinin islenmesi ve kucuk alanlarin kuru zimparasi icin gelistirilmisir. Bu alet ozellikle kenara yuk ve hizali kesme islerine uygundur.

UYARI: Aletinizi calistirmadan once, hicbir açık kablonun hasar

gormeyecingen emin olun. Aksesuarlan takmadan veya degistirmeden once aleterinizi fisten cekin.

Uzun calisma suresinden sonra disli kutusuna dokunmayin, cunku sicut olabilir.

1. ALETI TAKMA (Bkz A1,A2)

DIKKAT: Tum calismalarda veya uygulama aletlerini degistirken, da

koruyucu eldivenler giyin. Uygulama alelerinin keskin kenarlarindan dolayi ortaya cikabilecek yaralanma tehlikesinden kaçınin. Uygulama aleleri calisirken sicut olabilir, bu durum yanma tehlikesi ortaya cikarı!

UYARI: Yaralanma riskini azaltmak icin, Universal uçlu

kesme bıçaklarınin veya parka kesme bıçaklarınin kullanıncın ellerine bakmaması-SAğlayın.

Civatayi ve tespit parcasi(5) cikarin.

Alet tutucuyu, uygulama aletini ve civatayla tespit parças(5) temizleyin.

Uygulama aletini tam olarak onaltilik-bicimli alet tutucusuna yerleştinir. Uygulama aletinin tam olarak oturdugundan emin olun.

Urunle birlikte verilen Aylan anahtarin kullanarak tespit parcasi(5) yeniden konumlandirin ve civatayi sikistirin.

2. ADAPTÖRLERI KULLANMA (19) (Bkz A3)

Diger marklarin donanimlari (Fein, Bosch) adaptor kullanilarak Sonicrafter markali takima takilabilir.

NOT: Fein, C. & E. Fein GmbH'nin tescilli markasidir. Bosch, Robert Bosch GmbH'nin tescilli markasidir.

1) Allen anahtarini (10) kullanarak baglanan parcanin vidasini acin (5) ve ardindan alet tutamağindan Çiakin.
2) Alet tutamağını, adaptor uygulama aracını ve baglamara parçasını temizleyin.
3) Adaptörü alet tutamağına sıgdirin, ardindan uygulama aracini adaptore yerleştinir. Alet tutamağınin, adaptörün ve uygulama aracinin fiskirmaya uygun olarakpaylasiindan emin olun.
4) Baglama parcasini uygulama aracina yeniden konumlandirin ve Allen anahtari ile sikistirin.

NOT: Adaptörün uygulama aleti ile eşleştiginden emin olun. (I) adaptörü Fein® uygulama aleti ile eşleşiyor. (II) adaptörü Bosch® uygulama aleti ile (Bkz A3).

3. ZIMPARA KAGIDINI TAKMA/ DEGIŞTİRM (Bkz B1, B2)

Zimpara kagidini hizalayin ve elle zimpara plakasinogaogrubastirin.

Zimpara kagitli elektrikli aletini diz bir yuzeyedeogrubastirin ve aleti kisa sureligine acin. Bu iyi yapismasini saglar ve erken asinmayi onler. Bir nokta asinmis durumdaysa, zimpara kagidini cikarin, 120^ dondurun ve tekrar yerlestirin.

4. AÇMA/KAPAMA DÜGMESİNÇALISTIRILMASİ

Elektrikli el aletini acmak icin acma/kapama salterini (1) salterde "I" isareti gorununceye kadar one itin. Elektrikli el aletini kapatmak icin acma/kapama salterini (1) salterde "0" isareki gorununceye kadar arkaya itin.

5. DEGIŞKEN HIZ KONTROLUNKULLANILMASI (WX671 WX671.1

Motor calisirken titresim frekansini (hizi) secin. Degisken hiz kontrolü (2) kullanilan aksesuarlara ve ilgili alete gore en iyi salinim frekansini ayarlamak icin kullanilabilir.

Yüksek titresim frekansi:

Taş ve metal zümparalama, testere ile kesme, törpülme ve cilalama.

Dusuk titresim frekansi:

Cilalama.

Vakumlayarak temizlik yapacagini zaman, emme aygitinci C1-D2.de gosterildigi gibi takin. NOT: Delikli zimparalama pedini kullanirken. toz toplayiciyi taktiktan sonra sadecevakumlutemizlik yapabilirsiniz.

7. ZIMPARALAMA

Tipik uygulama: ahşap, metal, dar alanlar, özellile köseler,kenarlar ve erişilmesi zor yerler. Yüksek titresim frekansınin seçın. Sabit hareket ve hafif basıncla zimparalama. Fazla bastırınca daha iyi çikarmaz - sadece zimpara kagensı daha Higginsinir.

8. BÖLMELI TESTERE BIÇAGIYLA KESME

Tipik uygulama: ahşap, plastik, metal sac.

Yüksek titresim frekansiniinceton.

Asinma dizgün bir sekilde dagitilirsa testere biçàgi daha uzun ömūrlu olur. Düzgün dagitimi saglamak icin, testere biçagini gezetin, hafifçécevirin ve tekrar iyice sikan.

9. UNIVERSAL UÇ KESME TESTERE BICAGI (Bkz C)

! UYARI: Testere disleri增長 keskin. Montaj ve uygulama sirasinda dokunmayin.

Islenecek parka islenmeden once siki bir sekilde takilmali veya kenetlenmelidir.

Tipik uygulama: ahsap, metal (orn. civi), alci panel ve yumusak plastik.

Hafif sarkac hareketiyle batirirken veya keserken, yeterli derecede talas ciktigindan emin olun.

10. KAZIMA

Tipik uygulama: Eski vernik veya yapiskanlarin kazınması, Örneğin sandalye veya digerkıçık ve orta boy yüzeylerdeki zamkla yapistirilmı kaplamalarin Çikarilması.

Elektrikli aletiniz cok isinirsa, özellikle Düşuk hizlarda kullanilirken, hizi maksimuma alin ve motoru soğutmak icin 2-3 dakika yüksüz olarak calistirin. Cok dusuk hizlarda uzun sureli kullanilmardan

kaçınin. Biçagi her zaman keskin tutun.

Calislan parcanin hareket etmemesi icin yerine sikica tutulmasini veya sikistirilmasini saglayin. Malzemenin herhangi bir sekilde oynaması kesimin kalitesini ve zimpara kaplamasini etkileyebilir.

Calismaya baslamadan once aletinizi calistirin ve sadece calismayi biraktiginizda kapatin.

Zimpara kagidini takmadan isleme baclamayin.

Zimpara kagidinin asinmasina izin vermeyin; bu, zimpara altligina zarar verir. Zimpara altigi asinmasi ve yirtilmasi garanti kapsaminda degildir. Cok purzlu yuzeylerde kaba, duzgün yuzeylerde orta ve son yuzeylerde ince grit kullanin.

Gerekiyorsa ilk olarak bir parca uzerinde test calismasi yapin.

Asiriguckullanmak is etkinligini azaltir ve motorun asiri yuklenmesine yol acar.Akesuari duzenli olarak degistirmek en iyi sekilde calisma etkinligini saglar.

BAKIM

Herhangi bir ayarlama, servis veya bakim yapmadan once fişi prizden Çiakin.

Sizin elektrikli aletinizin ilave yaga ve bakima ihtiyaci yoktur. Aletinizin icinde servis gerektiren aksam bulunmamaktadir. Aletinizi temizlerken asla su veya kimyasal kullanmayiniz. Kuru ve temiz bir bez ile siliniz. Elektrikli aletinizi daima kuru yerlerde bulundurunuz. Butun kontroller tozdan uzak ortamda yapilmalidir. Havalandirma yariklarinda kivilcimlar gorebilirsiniz. Bu normaldir ve aletinize zarar vermez.

Besleme kablosu hasar görürse tehlikeli bir duruma sebep olmamak ilen uretici, servis yetkilisi veya benzeri nitelikli kişiler tarafindandehyistirilmelidir.

CEVREYI KORUMA

Kullanilamayacak duruma gelen elektrikli alelter diger ev copleri ile birlikte atilmamaldir. Mumkun oldugu olcude

yeniden donusum imkanlarindan yararlaniniz. Yeniden donusum imkanlari hakkinda yerel makamlardan veya perakendecinizden bilginaliz.

UYGUNLUK BEYANNAMESI

Biz,

POSITEC Germany GmbH

Urunumuzun asaigidaki direktiflere uygun

oldugunubeyanederiz,

Urunun tarifi

WORX Yüksek frekanslıçok fonksiyonlu alet

Tipi

açiklamasi, Yüksek frekansli Çok

fonksiyonlu alet gosterimi)

Fonksiyonu Siva kesme, kazima,

zimparalama

Asgidaki direktiflere uygundur:

Makine direktifi 2006/42/EC

Elektromanyetik uygunluk direktifi

2004/108/EC

RoHS direktifi 2011/65/EU

Uyulmakta olan standartlar

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60745-1

EN 60745-2-4

Teknik dosyay olusturmaya yetkili kişi,

Adi Russell Nicholson

POSITEC Kalite sorumlusu

1. AIAKONTHE ON/OFF
2. METABAHTOε ΕΑΕΓXΟΣ TAXYHTAε (WX671 WX671.1 WX671.2 WX671.3 WX671.4 WX671.5 WX671.6 WX671.7 WX671.8 WX671.11)
3. ANOOHKEYsH EEAQRNOY KAEIDIOY
4. ΣΧΙΣΜΕΣ AΕΡΙΣΜΟΥ
5. ΣTOIXEIO ΠPOΣΔΕΣΗ
6. ΛΕΠΙΑ ΜΑΚΡΙΒΕΙΑΣ ΓΙΑ THN ΚΟΝΗ ΕΥΑΟΥ
7. TENIKH AENIIA KONHSE
8. HSS TMHMATIKH ANAMA
9. ΓYΑΟXAPTO*
10. ΠΑΤΦΟΜΑ ΓΥΑΟXAPTOY*
11. AIATPHTO ΣMYPIIΔONANO*
12. AIATPHTO ΓYΑΟXAPTO*
13. ΠΝΟΣΤΑTEYTΙΚΟ ΔΑXTYΛΟΥ ΓΙΑ ΑΕΙANΣΗ*
14. ΓΥΑΟXAPTO ΔAXTYΑΟY*
15. ΕΥΣΤΟ KAPΒΙΔΟΥ, ΔΙΑΓΡΗΤΟ*
16. HMIKYKAIKH AENIIA PIONIOY KAPBIAIOY AMMOXAIKOY*
17. ΕΥΣΤΑ*
18. BATA ΣΤΙΑΝΩΞΗΣ FELT*
19. ΠPOΣΑPMΟΓΕA
20. EAPTHMA EARQHSE KONH
21. KAEIAI TYI0Y AEN

*Ev nepiIaumabovtai oTo baOIKo EgonlIoMo oLa Ta eXaptnmuTa Nou anEikoviOvtai n nepiypapovtai.

TEXNIKE ΠΑHPOΦΟPIΕ
