РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Sonicrafter WX671.1 WORX

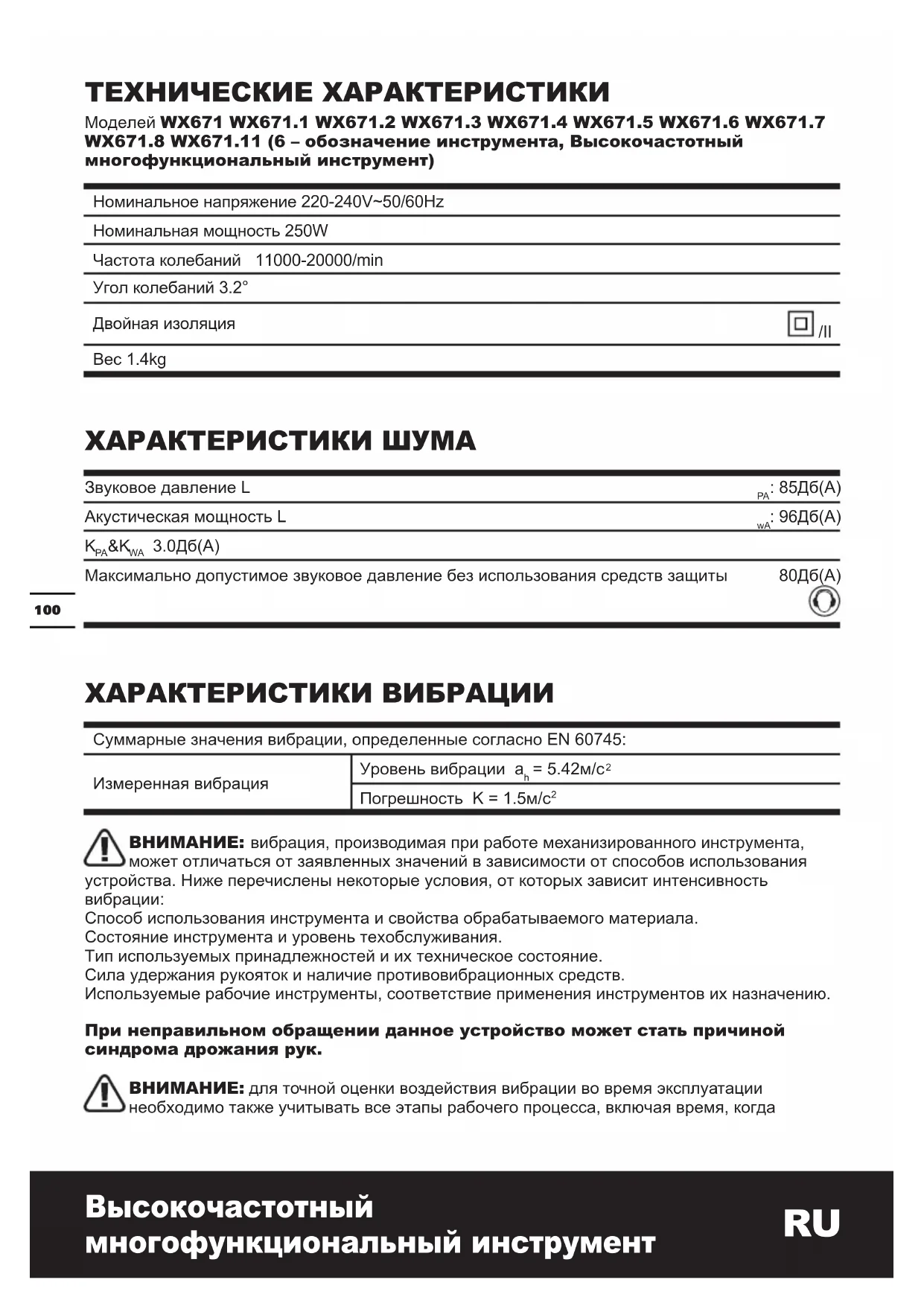

: 85Дб(A) Акустическая мощность L

3.0Дб(A) Максимально допустимое звуковое давление без использования средств защиты 80Дб(A) вибрация, производимая при работе механизированного инструмента, может отличаться от заявленных значений в зависимости от способов использования устройства. Ниже перечислены некоторые условия, от которых зависит интенсивность

Способ использования инструмента и свойства обрабатываемого материала. Состояние инструмента и уровень техобслуживания. Тип используемых принадлежностей и их техническое состояние. Сила удержания рукояток и наличие противовибрационных средств. Используемые рабочие инструменты, соответствие применения инструментов их назначению.

для точной оценки воздействия вибрации во время эксплуатации необходимо также учитывать все этапы рабочего процесса, включая время, когда

Суммарные значения вибрации, определенные согласно EN 60745: Измеренная вибрация Уровень вибрации a

Погрешность K = 1.5м/с

Номинальное напряжение 220-240V~50/60Hz Номинальная мощность 250W Частота колебаний 11000-20000/min Угол колебаний 3.2° Двойная изоляция /II Вес 1.4kg101

устройство выключено или включено, но бездействует. Эти перерывы значительно снижают общее влияние вибрации в ходе всего рабочего цикла. Следующие рекомендации помогут снизить опасность воздействия вибрации при работе. ВСЕГДА пользуйтесь только острыми инструментами (резцами, сверлами, пилами и т.д.). Проводите техобслуживание в соответствии с указаниями, тщательно смазывайте устройство в соответствующих местах. Если устройство используется регулярно, приобретите противовибрационные средства. Избегайте применения устройства при температурах ниже 10

Распределите задачи так, чтобы работы, сопровождающиеся высоким уровнем вибрации, проводились через большие промежутки времени.

Рекомендуется приобретать все принадлежности в том же магазине, где был приобретен инструмент. Используйте качественные принадлежности с указанием общеизвестной торговой марки. За более подробной информацией обратитесь к разделу «Рекомендации по использованию перфоратора» в этой инструкции или сведениям на упаковке принадлежностей. Помощь и консультацию можно также получить у продавца.

Контакт с проводом под напряжением может подвергнуть металлические части инструмента напряжению и поразить оператора.

Для сокращения риска травмы пользователь должен прочитать руководство по эксплуатации

Предупреждение Двойная изоляция Наденьте защитные очки Наденьте защитные наушники Наденьте респиратор Отходы электротехнической продукции не следует утилизировать с бытовыми отходами. Они должны быть доставлены в местный центр утилизации для надлежащей переработки.103

Перед использованием инструмента, внимательно прочитайте руководство по эксплуатации.

Электроинструмент предназначен для распиливания и разрезания древесных материалов, пластмассы, гипса, цветных металлов и крепежных элементов (напр., гвоздей, скрепок). Он также пригоден для обработки мягкой плитки для стен, сухого шлифования и шабрения небольших поверхностей. Он в особенной степени пригоден для работ вблизи края и заподлицо.

Отключайте устройство от сети перед установкой или заменой инструментов и приспособлений при длительной работе редуктор устройства и корпус в соответствующем месте могут сильно нагреться. Будьте осторожны.

Всегда надевайте защитные перчатки перед выполнением работ или замены насадок. Избегайте риска травм, наносимых острыми кромками насадок. Сильный нагрев насадок во время работы создает опасность ожогов!

Открутите болт и снимитеkрепежная деталь(5). Очистите держатель насадки, насадку, болт , kрепежная деталь(5). Насадите инструмент на шестигранную головку держателя точно по граням. Установленный инструмент должен находиться заподлицо с торцом держателя. Установите на место kрепежная деталь(5) и затяните болт с помощью прилагаемого торцового ключа.

Принадлежности других марок (Fein

) можно установить на Sonicrafter

использованием переходника. Fein является зарегистрированным товарным знаком компании C. & E. Fein GmbH. Bosch является зарегистрированным товарным знаком компании Robert Bosch GmbH.

1) При помощи торцового ключа (10)

отвинтите крепежную деталь (5), а затем снимите ее с патрона.

2) Очистите патрон, адаптер, рабочий

инструмент и крепежную деталь.

3) Установите адаптер на патрон, а затем

установите рабочий инструмент на адаптер. Удостоверьтесь, что патрон, адаптер и рабочий инструмент плотно пригнаны друг к другу.

Поместите крепежную деталь на рабочий инструмент и затяните ее торцовым ключом. Адаптер должен соответствовать рабочему инструменту. Адаптер (I) подходит для рабочих инструментов Fein

. Адаптер (II) подходит для рабочих инструментов Bosch

Ровно наложите лист шкурки (шлифбумаги) на поверхность абразивной насадки и плотно прижмите его рукой. Возьмите инструмент, сильно прижмите поверхность шкурки к обрабатываемой поверхности и на короткое время включите устройство. Это обеспечит хорошее сцепление и предотвратит преждевременный износ. При износе участка шкурки снимите его, поверните на 120°, и закрепите снова.

Для запуска инструмента переместите выключатель (1) вперед, чтобы на выключателе был виден символ «I». Для выключения инструмента переместите выключатель (1) назад, чтобы на выключателе был виден символ «0».

Выберите частоту колебаний (скорость) во время работы двигателя. Регулировка изменения частоты вращения (2) используется для установки частоты колебаний, в соответствии с используемым инструментом и его применением. Высокая частота вибрации: Шлифование, пиление, обработка рашпилем, полировка камня и металла. Низкая частота вибрации: Полировка лаков.

При работе пылесоса укрепите всасывающее устройство, как показано на рис. C1-D2. ВНИМАНИЕ: При использовании перфорированной шлифовальной пластины можно использовать пылесос только после установки пылесборного приспособления.

Типичное применение: древесина, металл, поверхности небольшой площади, в частности, углы, кромки, трудно доступные

Установить высокую частоту вибрации. Шлифование выполнять при непрерывном перемещении прибора, прижимая его только слегка к обрабатываемой поверхности. Увеличение силы прижатия прибора к обрабатываемой поверхности не повышает эффективность съема материала, а вызывает только повышенный износ абразивного листа.

Типичное применение: древесина, синтетический материал, жесть. Установить высокую частоту вибрации. При равномерном износе пильное полотно будет служить дольше. Для этого требуется сначала ослабить крепление пильного полотна. После этого его необходимо немного повернуть и снова закрепить.

они должны быть жестко (неподвижно) смонтированы или прочно закреплены зажимным приспособлением. Типичное применение: древесина, металл(например, гвоздей), гипсовая плита с картонной облицовкой и мягкий синтетический

При погружении и при резке всегда обеспечить достаточную эффективность отвода опилок путем совершения легкого маятникового

Типичное применение: соскабливание старых лакокрасочных покрытий или клея. Удаление приклеенных ковровых покрытий, например, на лестницах и на других поверхностях от малой до средней площади. Установить частоту вибрации в пределах от средней до высокой частоты.

Если устройство сильно нагрелось, особенно при работе на низкой скорости, дайте ему полную скорость и подержите 2-3 минуты без нагрузки, чтобы охладить двигатель. Избегайте длительного использования на очень низкой скорости. Не работайте тупыми инструментами . Надежно зажимайте или удерживайте обрабатываемый материал во избежание его сдвига или перемещения. Любые перемещения обрабатываемого материала влияют на конечное качество резания или шлифовки. Включайте устройство до начала операции (резание, пиление, шлифовка) и выключайте его только после ее завершения. Не шлифуйте без закрепленной наждачной бумаги.105

Избегайте износа шлифовальной шкурки во избежание повреждения шлифовального основания. Гарантия не распространяется на износ и разрыв шлифовального основания. Используйте грубую наждачную бумагу для шлифования грубых поверхностей, среднюю для гладких поверхностей и бумагу для финишных работ для доводки поверхностей. В случае необходимости, сначала сделайте пробное шлифование на ненужном материале. Чрезмерные прилагаемые усилия снижают эффективность операций и приводят к перегрузкам двигателя. Регулярная замена рабочего инструмента и приспособлений позволит сохранить оптимальную производительность.

Данный электроинструмент не требует дополнительной смазки или технического обслуживания. В инструменте отсутствуют детали, подлежащие обслуживанию пользователем. Никогда не используйте воду или химические чистящие средства для чистки электроинструмента. Протирайте его сухой тканью. Всегда храните электроинструмент в сухом месте. Содержите в чистоте вентиляционные отверстия двигателя. Очищайте от пыли все рабочие органы управления. Незначительное искрение, заметное сквозь вентиляционные отверстия, является нормальным и не наносит вред элект роинструменту. Если сетевой шнур поврежден, то, воизбежании опасности поражения током, он должен быть заменен изготовителем, его сервисным агентом или уполномоченным квалифицированные лицом.

Отходы электротехнической продукции не следует утилизировать с бытовыми отходами. Они должны быть доставлены в местный центр утилизации для надлежащей переработки.

POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Заявляем, что продукция,

Соответствует положениям директив, Директива для машин Директива по электромагнитной совместимости Директива для RoHS

Лицо с правом компилирования данного технического файла,
