Produkttype	Oscillerende multifunksjonsverktøy
Merke	Worx
Modell	Sonicrafter WX671.1
Strømforsyning	Nett (strømledning)
Oscillasjonsfrekvens	Variabel (justerbar med hjul)
Hovedfunksjoner	Sage, slipe, skrape, polere, rakle
Kompatible materialer	Tre, plast, gips, ikke-jernholdige metaller, myke veggfliser
Lydtrykknivå	85 dB(A)
Lydeffektnivå	96 dB(A)
Vibrasjonsutslippsverdi	5,42 m/s² (usikkerhet K=1,5 m/s²)
Spennklemme	Verktøyløs (bolt og feste med unbrakonøkkel)
Inkluderte adaptere	For Fein- og Bosch-tilbehør
Medfølgende tilbehør	Tresagblad, universalblad, segmentert HSS-blad, slipemidler, slipplate, skrape, adapter, unbrakonøkkel
Støvavsugssystem	Tilpassbart (støvoppsamler for perforert såle)
Vekt	Omtrent 1,5 kg
Dimensjoner	Omtrent 30 x 10 x 10 cm
Vedlikehold	Rengjøring med tørr klut; ingen smøring nødvendig
Sikkerhet	Av/på-bryter; isolerte grepflater; bruk av personlig verneutstyr anbefales
Beskyttelsesklasse	II (dobbel isolasjon)
Standarder	EN 60745-1, EN 60745-2-4, etc.

Ofte stilte spørsmål - Sonicrafter WX671.1 WORX

Hvordan bytter jeg tilbehør på Sonicrafter WX671.1?

Skru av bolten og fjern festet (5). Rengjør verktøyholderen, plasser tilbehøret, sett på festet og stram med den medfølgende unbrakonøkkelen. Koble alltid verktøyet fra strømmen før håndtering.

Kan jeg bruke tilbehør fra andre merker?

Ja, takket være de inkluderte adapterne (I for Fein, II for Bosch). Forsikre deg om at adapteren passer til tilbehøret og at den er riktig montert.

Hvordan justerer jeg oscillasjonshastigheten?

Bruk hastighetskontrollen (2) mens motoren går. Høy hastighet for saging, sliping, skraping; lav hastighet for polering av lakk.

Hvordan bruker jeg slipefunksjonen?

Monter slipepapiret på slipplaten. Trykk verktøyet mot en flat overflate og start det kort for god feste. Slip med lett trykk og kontinuerlige bevegelser.

Hvordan bruker jeg stikksagbladet?

Velg høy oscillasjonsfrekvens. For å forlenge levetiden, løsne bladet, vri det litt og stram det regelmessig.

Hvordan bruker jeg støvavsuget?

Monter støvavsugstilbehøret som angitt i håndboken. For den perforerte slipplaten, bruk den medfølgende støvoppsamleren.

Hva gjør jeg hvis verktøyet overopphetes?

Sett hastigheten på maksimum og la verktøyet gå uten belastning i 2-3 minutter for å kjøle ned motoren. Unngå langvarig bruk ved svært lav hastighet.

Hvordan vedlikeholder jeg verktøyet?

Rengjør ventilasjonssporene med en tørr klut. Ikke bruk vann eller kjemikalier. Verktøyet trenger ikke smøring. Oppbevares på et tørt sted.

Hvilket personlig verneutstyr anbefales?

Bruk hørselvern (lydnivå >80 dB), vernebriller, støvmaske og hansker ved behov.

Hvor kan jeg resirkulere verktøyet ved endt levetid?

Ikke kast med husholdningsavfallet. Avfall fra elektrisk og elektronisk utstyr må samles inn på spesialiserte gjenvinningsstasjoner. Kontakt lokale myndigheter.

BRUKSANVISNING Sonicrafter WX671.1 WORX

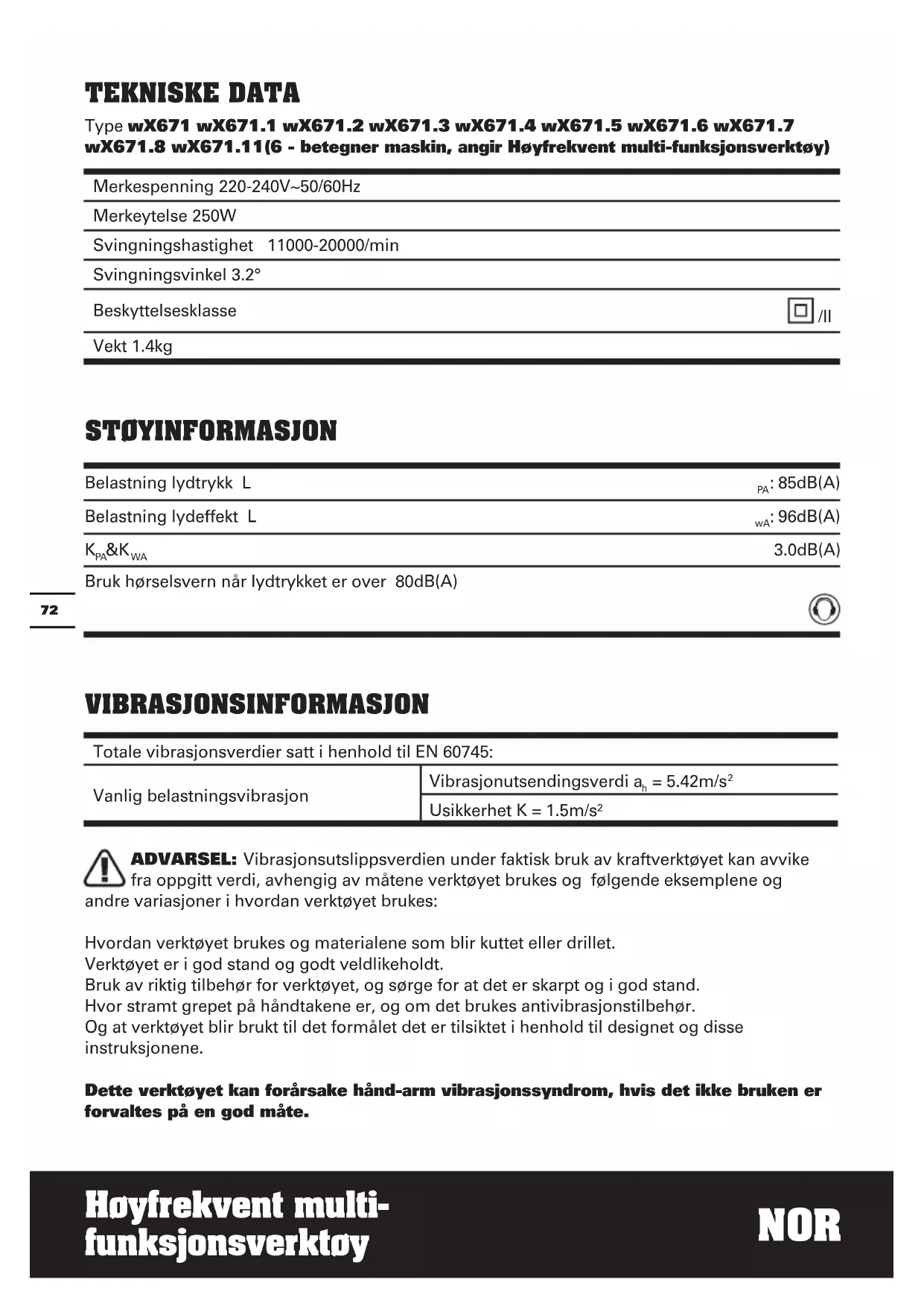

Totale vibrasjonsverdier satt i henhold til EN 60745:
Vanlig belastningsvibrasjon	Vibrasjonutsendingsverdi \( a_h = 5.42m/s^2 \)
	Usikkerhet K = 1.5m/s2

ADVARSEL: Vibrasjonsutslippsverdien under faktisk bruk av kraftverktøyet kan avvike

fra oppgitt verdi, avhengig av matene verktoyet brukes og falgende eksemplene og

andre variasjoner i hvordan verktoyet brukes:

Hvordan verktøyet brukes og materialene som blir kuttet eller drillet.

Bruk av riktig tilbehør for verktøyet, og sorge for at det er skarpt og i god stand.

Hvor stramt grepet pa handtakene er, og om det brukes antivibrasjonstilbehør.

Og at verktøyet blir brukt til det formålet det er tilsiktet i henhold til designet og disse instruksjonene.

Dette verktøyet kan forårsake hand-arm vibrasjonsyndrom, hvis det ikkeBruken er forvaltes på en god mæte.

ADVARSEL: For Å vare nøyaktig, bør ogå et overslag over eksponderingsnivå under faktiske bruksforhold ogå tas med i betraktning i alle deler av driftssyklusen, sik som erktøyet er skrudd av og'nar det går på tomgang, men ikke faktisk gjør jobben. Dette kanere eksponderingsnivået betraktelig over—hele arbeidsperioden.

For a hjelpe til a minimere risikoen for vibrasjonsekspondering.

Bruk ALLTID skarpe meisler, driller og blad.

Vedlikehold verktøyet i henhold til disse instruksjonene og sørg for at det er godt smurt (der det er hensiktsmessig).

Hvis verktøyet skal brukes regelmessig, inveter i antivibrasjonstilbehør.

Unngå Å bruke verktøy i temperaturer på 10^ eller lavere.

Planlegg arbeidstimeplanen din sik at du spre bruk av hoyvibrasjonsverktoy utover flere dager.

TILLEGSUTSTYR

Vi anbefaler at du kjøper alt ekstrautstyr fra butikken der du kjopte dette verktøyet. Anvend doit kvalitetsekstrautstyr, merket med et velkjent varemere. Velg kvalitet i henhold til det arbeidet du akt er gå i gang med. Henviser til tilbehørspakningen for videre detailjer.

Butikkpersonalet kan ogsa gi hjelp og rad.

SIKKERHETSANVISNING FOR KUTTING

1. Hold verktøyet med en isolerende gripeoverflate nár du utfører en operasjon der skjæverktøyet kankommen i kontakt med skulte ledninger erller sin egen ledning. Kontakt med en "levende" ledninger vil utsette metalldelertil verktøyet og operatoren for støt.
2. Alltid bruk en stovmaske.

SYMBOLER

For a redusere risikoen for personskade, mbrukeren lese instruksjonsveiledningen

Advarsel

Beskyttesesklasse

Bruk vernebriller

Bruk hørselsvern

Bruk støvmaske

Avfall perpet elektriskeprodukter ma化进程legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersko hos de lokale myndighetene aller en detailjist for resirkuleringsrad.

FREMGANGSMÅTE FOR LADNING

MERK: Les noye gjennom instruksjonsboka fdr du bruker

verktøyet.

FORMÁLSMESSAGE BRUK

Elektroverktøyet er beregnet til saging og kapping av trematerialer, kunststoff, gips, ikkejernholdige metaller og festeelementer (f.eks. spiker, klammer) og til bearbeidelse av myke vegfliser og til tørsliping avindre flater. Det er spesielt egnet til arbeid kant i kant og i nærhen av kanter.

ADVARSEL: Før du arbeider med verktøyet ditt, mA du sorge for gen "levende" ledninger vil bli

skadet. Dra ut stopselet pa verktoyene dine for du monterer eller skifter tilbehør. Ikke rør motorkassen etter a ha arbeidet i lang tid, fordi den kan vare varm.

1. MONTERING AV VERKTØYET (Se A1,A2)

ADVARSEL: For alt arbeid eller nár du endrer applikasjonsverktøy, ma

du alltid bruke vernehansker. Unngå risiko for personskade fra de skarpe kantene på applikasjonsverktøyene. Applikasjonsverktøy kan bli svært varme mens de er iBruk, som utgør en fare for brannsär!

ADVARSEL: For à redusere risikoen for persorskade, ma du

ikke la de universale endekuttebladene eller andre segmentsagblader sta imot handen tilBrukeren.

Skru ut bolten og fjern festeanordning(5).

Rengjor verktoyholderen,

applikasjonsverktøyet og bolten og festeanordning(5).

Plasser verktøyet nøyaktig oppa den hex-formede verktoyholderen. Vær oppmerksom pa at verktøyet har et nedsenet hylster.

Endre posisjonen til festeanordning(5) og stram til bolten med sekskantnokkelen som folger med.

2. BRUKE ADAPTERE (19) (Se A3)

Tilleggsutstyr fra andre merker (Fein Bosch) kan brukes på Sonicr after verktyet med adapteren.

MERK: Fein er et registrett varemerke for

C. & E. Fein GmbH. Bosch er et registrett varemere for Robert Bosch GmbH.

1) Bruk sekskantnøkkelen (21)for Å skru opp festestykke (5) og fjern det deretter fra verktøyholderen.
2) Rengjør verktøyholderen, adapteren,Bruksverktøyet og festestykket.
3) Fest adapteren på verktøyholderen, plasser deretter bruksverktøyet på adaptereren. Sorg for at verktøyholderen,adapteren ogBruksverktoyet deler et nedsenet hylster.
4) Posisjoner festestykket pa nytt pa bruksverktoyet og stram til med sekskantnokkelen.

MERK: Sørg for at adapterenSAMsvarermedbruksverktøyet.Aadapteren (I)samsvares medbruksverktøyet til Fein. Theadapter (II) is matched to the application tool of Bosch. (Se A3)

3. MONTERING/UTSKIFTING AV SLIPESKIVEN (Se B)

Still sandpapiret kant i kant med spliceplaten og trykk den pa plass for hand.

Trykk kraftverktøyet med sandpapiret bestemt mot en flat overflate og skru kraftverktøyet pa for en kort stund. Dette sørger for at sandpapiret sitter godt fast og det forhinder for tidlig slitasje.

Hvis et punkt blir slitt, dra sandpapiret av, snu det 120^ og sett det pa igjen.

4. BETJENE AV/PÅ-BRYTETEN

Til innkobling av elektroverktøyet skyver du pa-/avbryteren (1) fremover, sik at det vises (1) pa bryteren.

Til utkobling av elektroverktoyet skyver du p -av-bryteren (1) bakover, sik at det vises (0) pa bryteren.

Den regulerbare hastighetskontrollen (2) kan brukes til a stille inn den optimale svingningsfrekvensen i henhold til tilbehoret som brukes og den respektiveBruken.

Hoy svingfrekvens:

Sliping, saging, rasping, polering av stein og metall.

Lav svingfrekvens:

Polering av lakk.

6. MONTERING AV STØVAVSUGET (Se C, D)

Nár du skal bruke stóvsugingen ma du montere suge-enheten som vist i C1-D2.

MERK: Bruk den perforerte spliceplaten. Dukan kun bruke stovsugingen etter at du har montert stovoppsamleren.

7. SLIPING

Typisk bruk: Tre, metall;indre flater, sørskilt hjørner, kanter og)darglig tilgengelige steder.

Velg hoy svingfrekvens.

Slip med jevn bevegelse og svakt trykk.

Sterkere trykking øker ikke slipemengden, men fører kun til en hurtigere slitasje av slipskiven.

8. SAGE MED SEGMENTSAGBLAD

Typisk bruk: Tre, kunststoff, metallplater.

Velg høy svingfrekvens.

Sagbladet holder lenger, hvis det slites jevnt.

Hertil Ioses sagbladet, dreies litt videre og strammes til igjen.

9. SAGE MED UNIVERSALT

ENDESKJAEREBLAD (Se E)

Ved inndykking og saging ma du med en svak pendelbevegelse sorge for entilstrekkelig bortfaring av sponet.

10. SKRAPING

Typisk bruk: Avskraping av gammad lack ellim. Fjerning av limte tepper, f. eks. pa trapper eller andreindre - middels store flater. Velg middels/hoy svingfrekvens.

TIPS FOR ARBEID MED DETTE REDSKAPET

Hvis kraftverktøyet ditt blir for varmt, spesielt\ når det brukes på lave hastigheter, sett\ på høyeste hastighet og la den kjøre uten\ belastning i 2-3 minutter for á kjøle ned\ motoren. Unngå langvarig bruk på veldig lave\ hastigheter. Hold alltid bladet skarpt.

Sorg alltid for at arbeidstykket holds fast ell fastspennes for a hindre bevegelser.

En hv er bevegelse av materialet kan pavirke kvaliteten pa kuttingen og slopefinishen.

Start opp verktoyet ditt for du begyinner a jobbe, og skru det bare av etter at du er fertig a jobbe.

Ikke start slipingen uten Å ha tilpasset sandpapiret.

Ikke la sandpapiret slites vekk, dette vil skade bunnplaten. Garantien dekker ikke slitasje på bunnplaten.

Brukt sandpapir til a slipe grove overflater, medium sandpapir for glatte overflater og fint sandpapir for finpussen. Om nodvendig, gjør en test pa et restmaterialie.

Overdreven kraft vil redusere arbeidseffektiviteten og forarsake overbelastning av motoren. Å skifte ut tilbehoret med javne mellomrom vil opprettholde optimal arbeidseffektivitet.

VEDLIKEHOLD

Ta ut stöpselet fra stikkontakten før du foretar justeringer, service ell er vedlikehold.

Det elektriske verktøyet trenger ikke ytterligere smøring eller vedlikehold. Det er ingen brukernyttige deler i det elektriske verktøyet.

Bruk aldri vann eller kjemiske rensemidler for a rense verktøyet. Tørk av med en tørr klut. Du ma alltid lagre verktøyet pa en tørr plass. Hold

alltid motorens ventilasjonskanaler rene. Hold alle betjeningskontrollene fri for stv. Hvis du ser gnister i ventilasjonskanalene, er dette normalt og vil icke skade verktoyet.

Hvis den medfolgende ledningen er beskadiget ma den erstattes av produsenten, serviceagenten aller andre kvalifiserte personer for a unnga risiko.

MILJOVERNTILTAK

Høyfrekvent multi-funksjonsverktøy

ner maskin, angir Hoyfrekvent multifunksjonsverktøy)

Funksjon Saging, skraping, pussing

Standardene samsvarer med

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60745-1

EN 60745-2-4

Kvalitetssjef POSITEC
