Sonicrafter WX671.4 - Multiverktøy WORX - Gratis bruksanvisning og manual

Merke	WORX
Modell	Sonicrafter WX671.4
Produkttype	Oscillerende multifunksjonsverktøy
Hovedbruk	Saging, sliping, skraping, filing
Strømforsyning	Nettstrøm (kablet)
Lydtrykknivå (LPA)	85 dB(A)
Lydeffektnivå (LWA)	96 dB(A)
Lydusikkerhet (KPA & KWA)	3,0 dB(A)
Vibration (ah)	5,42 m/s²
Vibrasjonsusikkerhet (K)	1,5 m/s²
Variabel hastighet (oscillasjon)	Ja, justerbar med rulle
Universelt verktøyfeste	Sekskantet, kompatibelt med Fein- og Bosch-tilbehør (via adaptere)
Inkluderte tilbehør	Tre sagblad, universalblad, HSS-blad, slipepapir, slipeplate, skrape, adaptere, unbrakonøkkel, etc.
Støvavsugssystem	Tilpassbart (støvbeholder inkludert)
Beskyttelsesklasse	II (dobbel isolasjon)
Vedlikehold	Tørk med tørr klut, hold ventilasjonssporene rene, ingen smøring nødvendig
Sikkerhet	Bruk hørselvern, vernebriller, støvmaske; koble fra før tilbehørsskifte
Omtrentlig vekt	Ca. 1,5 kg
Mål (L x B x H) estimert	30 x 8 x 10 cm

Ofte stilte spørsmål - Sonicrafter WX671.4 WORX

Hvordan bytter jeg tilbehøret på verktøyet?

Koble fra verktøyet, løsne bolten med den medfølgende unbrakonøkkelen (referanse 10), fjern festet (5), bytt tilbehøret ved å justere det på det sekskantede verktøyfestet, og skru fast igjen.

Hvordan stiller jeg inn oscillasjonshastigheten?

Hastigheten stilles inn med den variable kontrollknappen (2) mens motoren går. Bruk høy hastighet for saging, sliping eller skraping, og lav hastighet for polering av lakk.

Kan jeg bruke tilbehør fra andre merker?

Ja, takket være de medfølgende adapterne (19) aksepterer verktøyet tilbehør fra merker som Fein og Bosch. Sørg for å montere riktig adapter før du fester tilbehøret.

Hvordan sliper jeg effektivt med dette verktøyet?

Bruk høy hastighet og påfør lett trykk. Flytt verktøyet kontinuerlig. Overdreven trykk forbedrer ikke resultatet, men sliter ut papiret raskere.

Hvilke materialer kan jeg sage?

Verktøyet kan sage tre, plastmaterialer, gips, ikke-jernholdige metaller og til og med spiker eller stifter. Bruk et passende blad og høy hastighet.

Hvordan vedlikeholder jeg verktøyet?

Rengjør det med en tørr klut, hold ventilasjonssporene rene. Ikke bruk vann eller kjemikalier. Det krever ikke smøring. Innvendige deler kan ikke repareres av brukeren.

Hva er viktige sikkerhetstiltak?

Bruk alltid hørselsvern (fordi lydnivået er >80 dB), vernebriller og støvmaske. Koble fra verktøyet før du bytter tilbehør. Unngå å berøre bladet etter langvarig bruk, da det kan være varmt.

Hvordan unngår jeg overdreven vibrasjon?

Bruk skarpt og godt vedlikeholdt tilbehør, vedlikehold verktøyet riktig, og ta pauser for å spre arbeidet over flere dager. Bruk av antivibrasjonshansker anbefales.

Hva gjør jeg hvis verktøyet blir for varmt?

Sett hastigheten til maksimum og la den gå tom i 2-3 minutter for å kjøle ned motoren. Unngå lange perioder med svært lav hastighet. Hvis problemet vedvarer, kontroller at ventilasjonssporene ikke er tette.

Hvordan resirkulerer jeg verktøyet ved slutten av levetiden?

Ikke kast det i husholdningsavfallet. Lever det til et gjenvinningsanlegg for elektrisk og elektronisk avfall. Kontakt kommunen eller forhandleren for å finne innsamlingssteder.

BRUKSANVISNING Sonicrafter WX671.4 WORX

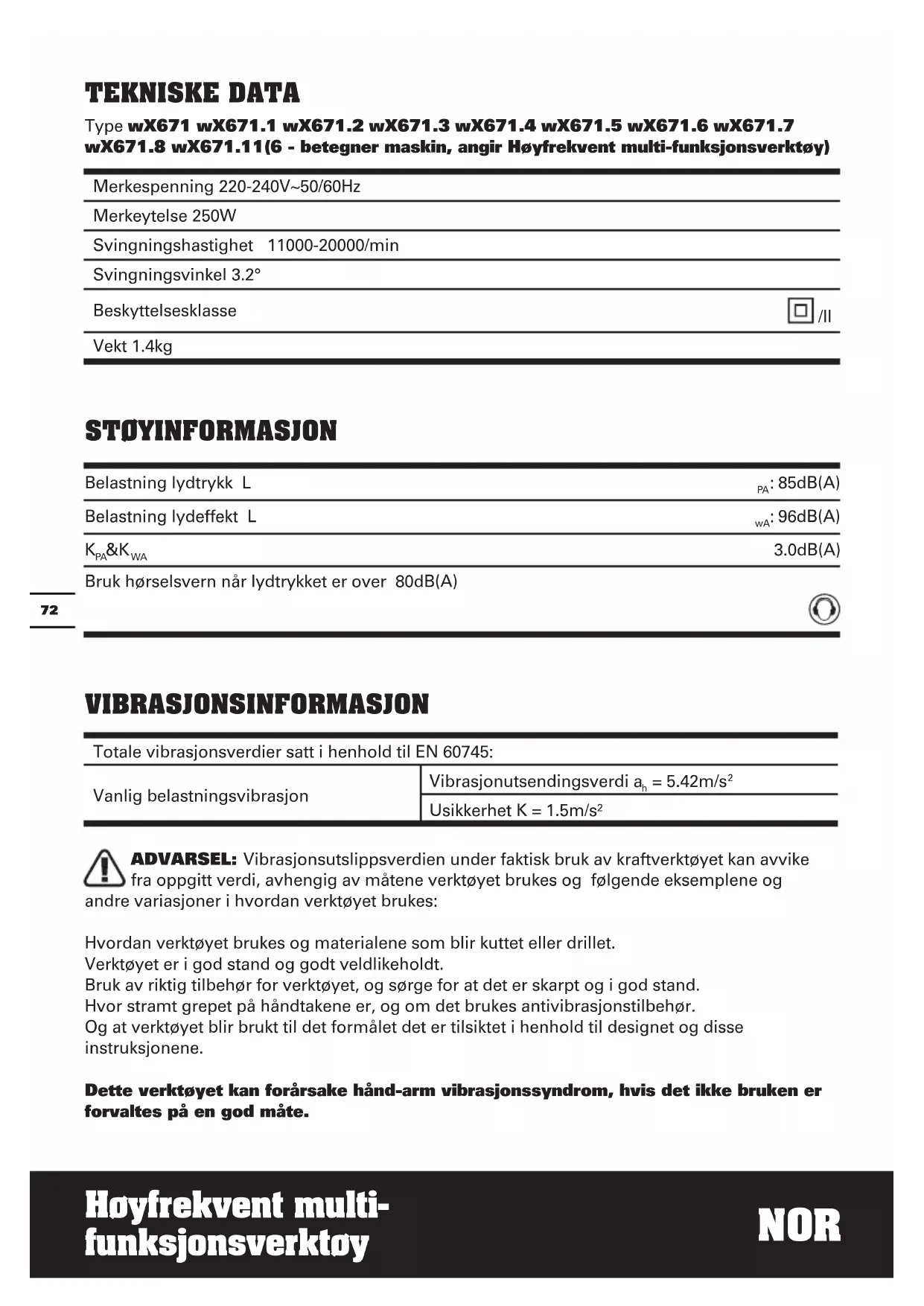

Totale vibrasjonsverdier satt i henhold til EN 60745:
Vanlig belastningsvibrasjon	Vibrasjonutsendingsverdi \( a_h = 5.42m/s^2 \)
	Usikkerhet K = 1.5m/s2

ADVARSEL: Vibrasjonsutslippsverdien under faktisk bruk av kraftverktøyet kan avvike

fra oppgitt verdi, avhengig av matene verktoyet brukes og falgende eksemplene og

andre variasjoner i hvordan verktoyet brukes:

Hvordan verktøyet brukes og materialene som blir kuttet eller drillet.

Bruk av riktig tilbehør for verktøyet, og sorge for at det er skarpt og i god stand.

Hvor stramt grepet pa handtakene er, og om det brukes antivibrasjonstilbehør.

Og at verktøyet blir brukt til det formålet det er tilsiktet i henhold til designet og disse instruksjonene.

Dette verktøyet kan forårsake hand-arm vibrasjonsyndrom, hvis det ikkeBruken er forvaltes på en god mæte.

ADVARSEL: For Å vare nøyaktig, bør ogå et overslag over eksponderingsnivå under faktiske bruksforhold ogå tas med i betraktning i alle deler av driftssyklusen, sik som erktøyet er skrudd av og'nar det går på tomgang, men ikke faktisk gjør jobben. Dette kanere eksponderingsnivået betraktelig over—hele arbeidsperioden.

For à hjelpe til à minimere risikoen for vibrasjonseksponering.

Bruk ALLTID skarpe meisler, driller og blad.

Vedlikehold verktøyet i henhold til disse instruksjonene og sørg for at det er godt smurt (der det er hensiktsmessig).

Hvis verktøyet skal brukes regelmessig, inveter i antivibrasjonstilbehør.

Unngå Å bruke verktøy i temperaturer på 10^ eller lavere.

Planlegg arbeidstimeplanen din sik at du spre bruk av hoyvibrasjonsverktoy utover flere dager.

TILLEGSUTSTYR

Vi anbefaler at du kjöper alt ekstrautstyr fra butikken der du kjöpte dette verktøyet. Anvend doit kvalitetsekstrautstyr, merket med et velkjent varemereke. Velg kvalitet i henhold til det arbeidet du akter ä gå i gang med. Henviser til tilbehörspakningen for videre detailjer. Butikkponesalet kan ögsä gi hjelp og råd.

SIKKERHETSANVISNING FOR KUTTING

1. Hold verktøyet med en isolerende gripeoverflate nár du utfører en operasjon der skjæverktøyet kankommen i kontakt med skulte ledninger erller sin egen ledning. Kontakt med en "levende" ledninger vil utsette metalldelertil verktøyet og operatoren for støt.
2. Alltid bruk en stovmaske.

SYMBOLER

For a redusere risikoen for personskade, m braukeren lese instruksjonsveiledningen

Advarsel

Beskyttesesklasse

Bruk vernebriller

Bruk hørselsvern

Bruk støvmaske

Avfall erter elektriskeprodukter ma icke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersk hos de lokale myndighetene ell er en detailjist for resirkuleringsrad.

FREMGANGSMÅTE FOR LADNING

MERK: Les noye gjennom instruksjonsboka fdr du bruker

verktøyet.

FORMÁLSMESSAGE BRUK

Elektroverktøyet er beregnet til saging og kapping av trematerialer, kunststoff, gips, ikkejernholdige metaller og festeelementer (f.eks. spiker, klammer) og til bearbeidelse av myke vegfliser og til tørsliping avindre flater. Det er spesielt egnet til arbeid kant i kant og i nærhen av kanter.

ADVARSEL: Før du arbeider med verktøyet ditt, mA du sorge for gen "levende" ledninger vil bli

skadet. Dra ut stopselet på verktøyene dine før du monterer eller skifter tilbehør. Ikke rør motorkassen etter Å ha arbeidet i lang tid, fordi den kan vare varm.

1. MONTERING AV VERKTØYET (Se A1,A2)

ADVARSEL: For alt arbeid eller när du endrer applikasjonsverktøy, ma

du alltid bruke vernehansker. Unngå risiko for personskade fra de skarpe kantene på applikasjonsverktøyene. Applikasjonsverktøy kan blsvaert varme mens de er iBruk, som utgjør en fare for brannsär!

ADVARSEL: For à redusere risikoen for persorskade, ma du

ikke la de universale endekuttebladene eller andre segmentsagblader sta imot handen tilBrukeren.

Skru ut bolten og fjern festeanordning(5).

Rengjor verktoyholderen,

applikasjonsverktøyet og bolten og festeanordning(5).

Plasser verktøyet nøyaktig oppa den hex-formede verktoyholderen. Vær oppmerksom pa at verktøyet har et nedsenet hylster.

Endre posisjonen til festeanordning(5) og stram til bolten med sekskantnokkelen som folger med.

2. BRUKE ADAPTERE (19) (Se A3)

Tilleggsutstyr fra andre merker (Fein Bosch) kan brukes på Sonicr after verktyet med adapteren.

MERK: Fein er et registrett varemerke for

C. & E. Fein GmbH. Bosch er et registrett varemere for Robert Bosch GmbH.

1) Bruk sekskantnøkkelen (21)for Å skru opp festestykke (5) og fjern det deretter fra verktøyholderen.
2) Rengjør verktøyholderen, adapteren,Bruksverktøyet og festestykket.
3) Fest adapteren på verktøyholderen, plasser deretter bruksverktøyet på adaptereren. Sorg for at verktøyholderen,adapteren ogBruksverktoyet deler et nedsenet hylster.
4) Posisjoner festestykket pa nytt pa bruksverktoyet og stram til med sekskantnokkelen.

MERK: Sørg for at adapterenSAMsvarermedbruksverktøyet.Aadapteren (I)samsvares medbruksverktøyet til Fein. Theadapter (II) is matched to the application tool of Bosch. (Se A3)

3. MONTERING/UTSKIFTING AV SLIPESKIVEN (Se B)

Still sandpapiret kant i kant med spliceplaten og trykk den pa plass for hand.

Trykk kraftverktøyet med sandpapiret bestemt mot en flat overflate og skru kraftverktøyet pa for en kort stund. Dette sørger for at sandpapiret sitter godt fast og det forbinderr for tidlig slitasje.

Hvis et punkt blir slitt, dra sandpapiret av, snu det 120^ og sett det pa igjen.

4. BETJENE AV/PÅ-BRYTETEN

Til innkobling av elektroverktøyet skyver du pa-/avbryteren (1) fremover, sik at det vises (1) pa bryteren.

Til utkobling av elektroverktoyet skyver du p -/av-bryteren (1) bakover, sik at det vises (0) pa bryteren.

Den regulerbare hastighetskontrollen (2) kan brukes til a stille inn den optimale svingningsfrekvensen i henhold til tilbehoret som brukes og den respektiveBruken.

Hoy svingfrekvens:

Sliping, saging, rasping, polering av stein og metall.

Lav svingfrekvens:

Polering av lakk.

6. MONTERING AV STØVAVSUGET (Se C, D)

Nár du skal bruke stóvsugingen ma dumontere suge-enheten som vist i C1-D2.

MERK: Bruk den perforerte spliceplaten. Dukan kun bruke stovsugingen etter at du har montert stovoppsamleren.

7. SLIPING

Typisk bruk: Tre, metall;indre flater, sørskilt hjørner, kanter og)darglig tilgengelige steder.

Velg hoy svingfrekvens.

Slip med jevn bevegelse og svakt trykk.

Sterkere trykking øker ikke slipemengden, men fører kun til en hurtigere slitasje av slipskiven.

8. SAGE MED SEGMENTSAGBLAD

Typisk bruk: Tre, kunststoff, metallplater.

Velg hoy svingfrekvens.

Sagbladet holder lenger, hvis det slites jevnt.

Hertil Iøses sagbladet, dreies litt videre og strammes til igjen.

9. SAGE MED UNIVERSALT

ENDESKJAEREBLAD (Se E)

Ved inndykking og saging ma du med en svak pendelbevegelse sorge for entilstrekkelig bortfaring av sponet.

10. SKRAPING

Typisk bruk: Avskraping av gammad lack ellim. Fjerning av limte tepper, f. eks. pa trapper eller andreindre - middels store flater. Velg middels/hoy svingfrekvens.

TIPS FOR ARBEID MED DETTE REDSKAPET

Hvis kraftverktøyet ditt blir for varmt, spesielt\ når det brukes på lave hastigheter, sett\ på høyeste hastighet og la den kjøre uten\ belastning i 2-3 minutter for á kjøle ned\ motoren. Unngå langvarig bruk på veldig lave\ hastigheter. Hold alltid bladet skarpt.

Sorg alltid for at arbeidstykket holds fast ell fastspennes for a hindre bevegelser.

En hv er bevegelse av materialet kan pavirke kvaliteten pa kuttingen og splicefinishen.

Start opp verktoyet ditt for du begyinner a jobbe, og skru det bare av etter at du er fertig a jobbe.

Ikke start slipingen uten Å ha tilpasset sandpapiret.

Ikke la sandpapiret slites vekk, dette vil skade bunnplaten. Garantien dekker ikke slitasje på bunnplaten.

Bruk grovt sandpapir til a slime grove overflater, medium sandpapir for glatte overflater og fint sandpapir for finpussen. Om nodvendig, gjør en test pa et restmaterialie.

Overdreven kraft vil redusere arbeidseffektiviteten og forarsake overbelastning av motoren. Å skifte ut tilbehoret med javne mellomrom vil opprettholde optimal arbeidseffektivitet.

VEDLIKEHOLD

Ta ut stöpselet fra stikkontakten før du foretar justeringer, service ell er vedlikehold.

Det elektriske verktøyet trenger ikke ytterligere smøring eller vedlikehold. Det er ingen brukernyttige deler i det elektriske verktøyet.

Bruk aldri vann eller kjemiske rensemidler for a rense verktoyet. Tork av med en trr klut. Du ma alltid lagre verktoyet pa en trr plass. Hold

alltid motorens ventilasjonskanaler rene. Hold alle betjeningskontrollene fri for stv. Hvis du ser gnister i ventilasjonskanalene, er dette normalt og vil ikke skade verktøyet.

Hvis den medfolgende ledningen er beskadiget ma den erstattes av produsenten, serviceagenten aller andre kvalifiserte personer for a unnga risiko.

MILJOVERNTILTAK

Høyfrekvent multi-funksjonsverktøy

ner maskin, angir Hoyfrekvent multifunksjonsverktøy)

Funksjon Saging, skraping, pussing

Standardene samsvarer med

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60745-1

EN 60745-2-4

Kvalitetssjef POSITEC
