MANUALE UTENTE Sonicrafter WX671.4 WORX

Attrezzo multi funzione ad alta frequenza

4. PRESE DI VENTILAZIONE

• Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna.I

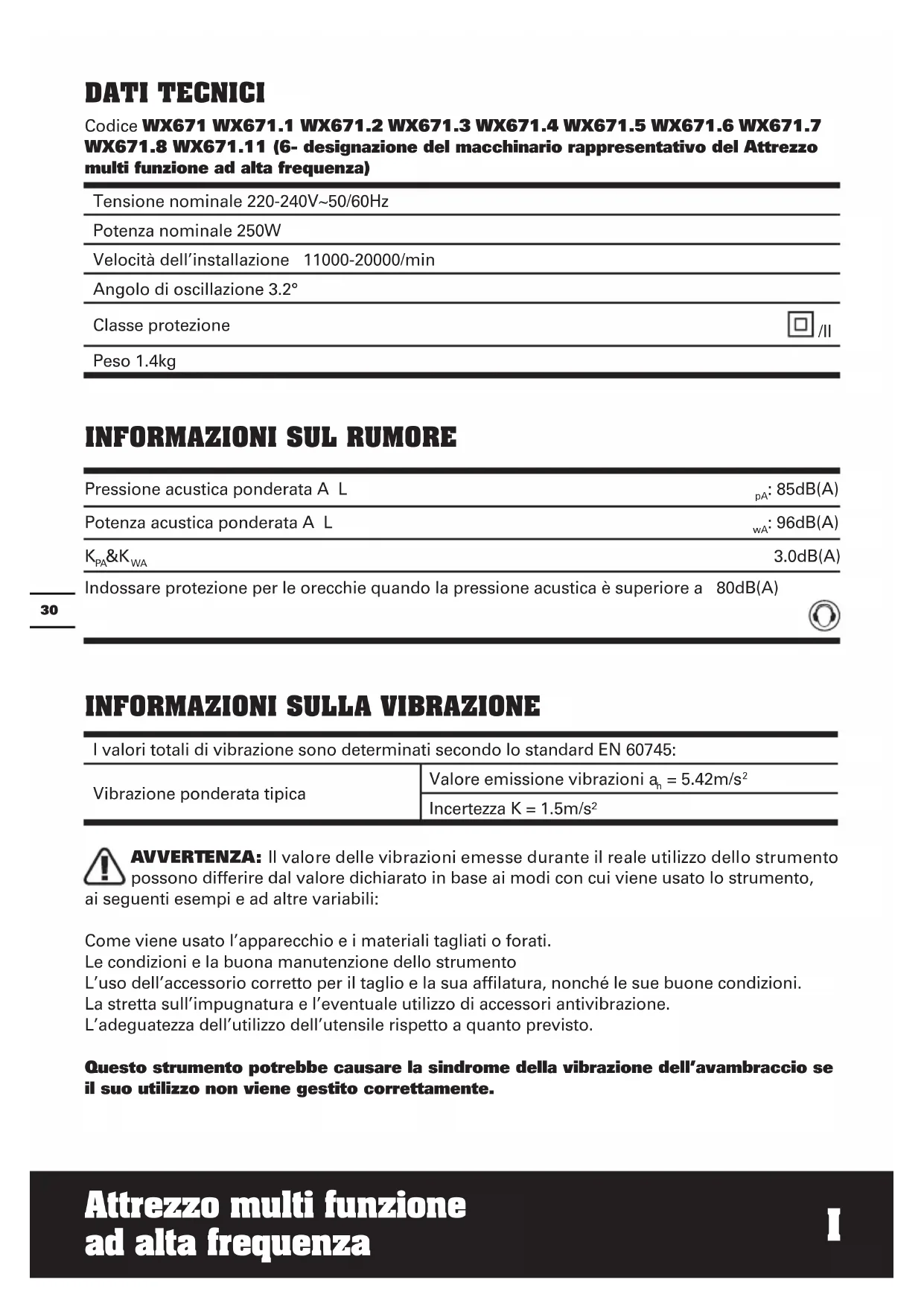

Attrezzo multi funzione ad alta frequenza DATI TECNICI Codice WX671 WX671.1 WX671.2 WX671.3 WX671.4 WX671.5 WX671.6 WX671.7 WX671.8 WX671.11 (6- designazione del macchinario rappresentativo del Attrezzo multi funzione ad alta frequenza) INFORMAZIONI SuL RuMORE Pressione acustica ponderata A L

3.0dB(A) Indossare protezione per le orecchie quando la pressione acustica è superiore a 80dB(A) INFORMAZIONI SuLLA VIBRAZIONE I valori totali di vibrazione sono determinati secondo lo standard EN 60745: Vibrazione ponderata tipica Valore emissione vibrazioni a

Incertezza K = 1.5m/s² AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzo dello strumento possono differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai seguenti esempi e ad altre variabili: Come viene usato l’apparecchio e i materiali tagliati o forati. Le condizioni e la buona manutenzione dello strumento L’uso dell’accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni. La stretta sull’impugnatura e l’eventuale utilizzo di accessori antivibrazione. L’adeguatezza dell’utilizzo dell’utensile rispetto a quanto previsto. Questo strumento potrebbe causare la sindrome della vibrazione dell’avambraccio se il suo utilizzo non viene gestito correttamente. Tensione nominale 220-240V~50/60Hz Potenza nominale 250W Velocità dell’installazione 11000-20000/min Angolo di oscillazione 3.2° Classe protezione /II Peso 1.4kg31

Attrezzo multi funzione ad alta frequenza AVVERTENzA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre significativamente il livello di esposizione sul periodo di lavoro totale. Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni. Usare sempre scalpelli, trapani e lame affilati. Conservare questo strumento sempre in conformità a queste istruzioni e mantenerlo ben lubrificato (dove appropriato). Se lo strumento deve essere usato regolarmente, investire in accessori antivibrazione. Evitare l’utilizzo dello strumento a temperature di 10

C o inferiori Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell’arco di più giorni. ACCESSORI Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l’attrezzo. Usare accessori di buona qualità e di marca sconosciuta. Fare riferimento alla confezione dell’accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.I

Attrezzo multi funzione ad alta frequenza ISTRuZIONI DI SICuREZZA PER IL TAgLIO

1. Qualora si eseguano attività che

prevedano il contatto dell’attrezzo con fili elettrici nascosti o con lo stesso cavo di alimentazione, tenere l’utensile da taglio servendosi delle apposite impugnature isolate. In questo modo, si eviterà il contatto con i fili sotto tensione, impedendo il trasferimento della stessa alle parti metalliche dell’attrezzo ed il conseguente rischio di scossa elettrica per l’operatore.

2. Usare sempre una mascherina di

protezione dalla polvere Per ridurre il rischio di lesioni, l’utente deve leggere il manuale di istruzioni Attenzione Classe protezione Indossare protezione per gli occhi Indossare protezione per le orecchie Indossare una mascherina antipolvere I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino. SIMBOLI33

Attrezzo multi funzione ad alta frequenza PROCEDuRA PER LA CARICA NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare l’attrezzo.

USO CONFORME ALLE NORME

L’elettroutensile è idoneo per il taglio e la troncatura di legname, plastica, gesso, metalli non ferrosi ed elementi di fissaggio (p.es. chiodi, grappe) e per la lavorazione di piastrelle da parete morbide e per la levigatura a secco di superfici piccole. Lo stesso è adatto in modo particolare per lavori vicino ai bordi e a livello. AVVERTENZA: Prima di iniziare il lavoro, accertarsi che i cavi non siano stati danneggiati. Scollegare gli utensili prima di montare o sostituire gli accessori. Non toccare la scatola degli ingranaggi dopo un tempo di lavoro prolungato, in quanto potrebbe essere calda.

1. MONTAGGIO DELL’UTENSILE (Vedi

A1,A2) ATTENZIONE: Per tutti i lavori, o quando si sostituiscono gli utensili per la varie applicazioni, indossare sempre guanti protettivi. Evitare il rischio di lesioni provocate dai bordi acuminati degli utensili per le varie applicazioni. Gli utensili per le varie applicazioni possono riscaldarsi molto durante la lavorazione, con il conseguente rischio di bruciature! AVVERTENZA: Per ridurre il rischio di lesioni, evitare che le lame di taglio dell’estremità universale o una qualsiasi porzione delle lame della sega si avvicinino alla mano dell’utente. Svitare la vite e togliere la kit d’assemblaggio (5). Pulire il portautensili, l’utensile per le applicazione il bullone e la kit d’assemblaggio (5). Posizionare l’utensile esattamente sul portautensili esagonale. Fare attenzione a che l’utensile sia perfettamente a filo. Riposizionare la kit d’assemblaggio (5) e serrare il bullone usando la chiave Allen in dotazione.

2. UTILIZZO DEGLI ADATTATORI (19)

(Vedi A3) Per adattare gli accessori Fein

NOTA: Fein è un marchio registrato di proprietà di C. & E. Fein GmbH. Bosch è un marchio registrato di proprietà di Robert Bosch GmbH.

1) Fare ricorso alla chiave a brugola(21) per

svitare l’elemento di fissaggio (5) e poi toglierlo dal portautensili.

2) Pulire il portautensili, l’adattatore,

l’applicatore e l’elemento di fissaggio.

Inserire l’adattatore nel portautensili e poi posizionare l’applicatore sull’adattatore. Accertarsi che portautensili, adattatore e applicatore condividano un montaggio a filo.

4) Riposizionare l’elemento di fissaggio

sull’applicatore e stringere con la chiave a brugola. NOTA: Assicurarsi che l’adattatore sia del tipo corretto per l’applicatore. L’adattatore (I) è idoneo per applicatori Fein

. L’adattatore (II) è idoneo per applicatoriBosch

ABRASIVO (Vedi B) Allineare il foglio abrasivo e premerlo sulla piastra di sabbiatura a mano. Premere saldamente l’attrezzo con il foglio di sabbiatura contro una superficie piatta, accendere brevemente. Questo fornirà una buona adesione ed evita un’usura prematura. Se un punto diventa usurato, estrarre il foglio di sabbiatura, ruotarlo di 120° e riposizionarlo.

SPEGNIMENTO Per accendere l’ettroutensile, spingere l’interruttore di avvio/arresto (1) in avanti in modo che sull’interruttore si veda «1». Per spegnere l’ettroutensile, spingere l’interruttore di avvio/arresto (1) all’indietro in modo che sull’interruttore si veda «0».I

Attrezzo multi funzione ad alta frequenza

WX671.3 WX671.4 WX671.5 WX671.6 WX671.7 WX671.8 WX671.11) Selezionare la frequenza di oscillazione (velocità) quando il motore è in funzione. Il controllo variabile della velocità (2) può essere utilizzato per impostare la frequenza di oscillazione ottimale in base agli accessori utilizzati e alla rispettiva applicazione. Alta frequenza delle oscillazioni: smerigliare, segare, raspare, lucidare materiale pietroso e metallico. Bassa frequenza delle oscillazioni: lucidare superfici laccate.

6. APPLICAZIONE DELL’ASPIRAZIONE

POLVERE (Vedi C, D) Durante l’aspirazione, montare il dispositivo di suzione come mostrato in C1-D2. NOTA: Uso del cuscinetto abrasive perforato. L’aspirazione può essere effettuata solo dopo aver inserito il raccoglitore della polvere.

Applicazione tipica: legname, metallo; piccolo superfici, in modo particolare spigoli, bordi e punti difficilmente accessibili. Selezionare un’alta frequenza delle oscillazioni. Smerigliare eseguendo movimenti regolari ed esercitando una leggera pressione. Esercitando una pressione maggiore non si aumenta l’asportazione del materiale in lavorazione ma si accelera soltanto l’usura del foglio abrasivo.

8. SEGARE CON L’APPOSITA LAMA

Applicazione tipica: legname, materia plastica, lamiera. Selezionare un’alta frequenza delle oscillazioni. La lama per sega dura più a lungo quando è soggetta ad usura uniforme. A tal fine, allentare la lama, ruotarla leggermente e fissarla di nuovo bene.

9. SEGATURA CON LAMA DI TAGLIO

TERMINALE UNIVERSALE (Vedi E) AVVERTENZA: la dentatura della sega è molto tagliente. Non toccarla mai nel corso del montaggio e neppure durante l’uso. Per poter operare con sicurezza, il pezzo in lavorazione deve essere montato in Applicazione tipica: legname, metallo (p. es. chiodi), lastre di carton gesso e materiali artificiali morbidi. Sia iniziando il taglio sul materiale che durante l’operazione di taglio, per poter assicurare una sufficiente asportazione di trucioli, avere cura di operare esercitando un leggero moto pendolare.

Applicazione tipica: raschiare vecchie superfici verniciate oppure collanti. Rimozione di moquette incollata, p. es., su gradinate oppure su altre superfici di dimensioni piccole-medie. Selezionare la frequenza delle oscillazioni media/alta. SuggERIMENTI DI LAVORO PER LO STRuMENTO Se lo strumento diventa troppo caldo, specialmente se utilizzato a basse velocità, impostare la velocità al massimo e usarlo senza carico per 2-3 minuti, per far freddare il motore. Evitare un utilizzo prolungato a velocità molto basse. Mantenere sempre la lama affilata. Accertarsi sempre che il pezzo da lavorare sia fissato saldamente o serrato con morse onde prevenirne il movimento. Qualsiasi movimento del materiale può influenzare la qualità del taglio o della finitura sabbiata. Avviare lo strumento prima di iniziare a lavorare e spegnerlo dopo aver terminato. Non iniziare la levigatura senza aver prima inserito la carta abrasiva. Non aspettare che la carta abrasive si usuri, in questo modo si danneggia il tappetino di sabbiatura. La garanzia non copre l’usura del35

Attrezzo multi funzione ad alta frequenza tappetino di sabbiatura. Utilizzare carta a grana grossa per lavori di sgrossatura e a grana fine per lavori di finitura. Se necessario, eseguire una prova di levigatura su materiale di scarto. Una forza eccessiva ridurrà l’efficienza lavorativa e sovraccaricherà il motore. Sostituendo l’accessorio regolarmente si manterrà un’efficienza lavorativa ottimale. MANuTENZIONE Rimuovere la spina dalla presa di corrente prima di eseguire qualsiasi regolazione, riparazione o manutenzione. L’attrezzo non richiede di lubrificazione o manutenzione aggiuntiva. All’interno dell’attrezzo non ci sono parti riparabili da parte dell’utente. Non usare mai acqua o detergenti chimici per pulire l’attrezzo. Pulire con un panno asciutto. Immagazzinare sempre gli attrezzi elettrici in luoghi asciutti. Tenere pulite le aperture di ventilazione del motore. Tenere puliti dalla polvere tutti i controlli operativi. La formazione di scintille all’interno delle aperture di ventilazione, è un fenomeno normale che non crea danni all’attrezzo. Se il cavo d’alimentazione è danneggiato, deve essere sostituito dal produttore, il suo distributore o persona egualmente qualificata per evitare pericoli. TuTELA AMBIENTALE I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino. DICHIARAZIONE DI CONFORMITÀ Noi POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Dichiara che l’apparecchio , Descrizione WORX Attrezzo multi funzione ad alta frequenza Codice WX671 WX671.1 WX671.2 WX671.3 WX671.4 WX671.5 WX671.6 WX671.7 WX671.8 WX671.11 (6- designazione del macchinario rappresentativo del Attrezzo multi funzione ad alta frequenza) Funzione: Sega,raschiatura,levigatura È conforme alle seguenti direttive, Direttiva macchine 2006/42/EC Direttiva sulla compatibilità elettromagnetica 2004/108/EC Direttiva RoHS 2011/65/EU Conforme a, EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-1 EN 60745-2-4 Il responsabile autorizzato alla compilazione della documentazione tecnica, Nome Russell Nicholson Indirizzo Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2013/06/05 Leo Yue POSITEC Direttore QualitàES
