BRUKSANVISNING Sonicrafter WX671.4 WORX

Multifunktionsverktyg för höga hastigheter

• Avbildat eller beskrivet tillbehör ingår delvis inte I leveransomfånget.79

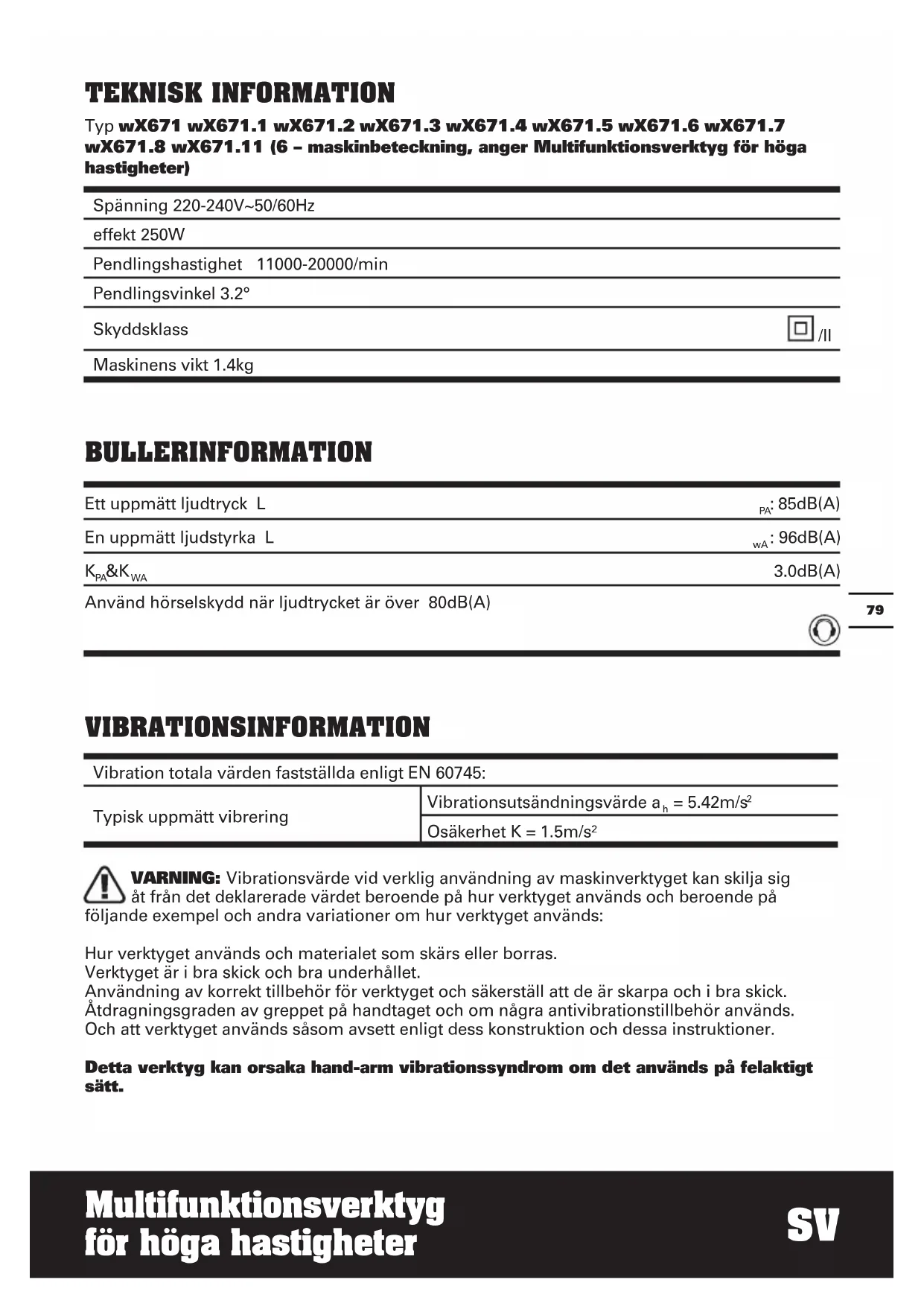

Multifunktionsverktyg för höga hastigheter TEKNISK INFORMATION Typ wX671 wX671.1 wX671.2 wX671.3 wX671.4 wX671.5 wX671.6 wX671.7 wX671.8 wX671.11 (6 – maskinbeteckning, anger Multifunktionsverktyg för höga hastigheter) BuLLERINFORMATION Ett uppmätt ljudtryck L

85dB(A) En uppmätt ljudstyrka L

3.0dB(A) Använd hörselskydd när ljudtrycket är över 80dB(A) VIBRATIONSINFORMATION Vibration totala värden fastställda enligt EN 60745: Typisk uppmätt vibrering Vibrationsutsändningsvärde a

Osäkerhet K = 1.5m/s² VARNING: Vibrationsvärde vid verklig användning av maskinverktyget kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer om hur verktyget används: Hur verktyget används och materialet som skärs eller borras. Verktyget är i bra skick och bra underhållet. Användning av korrekt tillbehör för verktyget och säkerställ att de är skarpa och i bra skick. Åtdragningsgraden av greppet på handtaget och om några antivibrationstillbehör används. Och att verktyget används såsom avsett enligt dess konstruktion och dessa instruktioner. Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt sätt. Spänning 220-240V~50/60Hz effekt 250W Pendlingshastighet 11000-20000/min Pendlingsvinkel 3.2° Skyddsklass /II Maskinens vikt 1.4kgSV

Multifunktionsverktyg för höga hastigheter VARNING: För att vara korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden. Hjälp för att minimera risken för vibrationsexponering. Använd ALLTID skarpa mejslar, borrar och blad. Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där så behövs) Om verktyget ska användas regelbundet, investera i antivibrationstillbehör. Undvik att använda verktygen i temperaturer på 10

C eller lägre Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar. TILLBEHÖR Vi rekommenderar att du köper alla dina tillbehör från samma affär där du köpte verktyget. Använd bra kvalitetstillbehör av ett välkänt märke. Se avsnittet med arbetstips i denna bruksanvisning eller tillbehörets förpackning för mer information. Affärspersonalen kan också hjälpa dig och ge dig råd.81

Multifunktionsverktyg för höga hastigheter SÄKERHETSINSTRuKTION FÖR SågNINg

1. Håll verktyget med isolerade

greppytor när du utför ett arbete där sågverktyget kan komma i kontakt med dolda sladdar eller sin egen sladd. Kommer man i kontakt med en strömförande sladd kommer det att leda in ström i verktygets metalldelar och ge användaren en elchock.

2. Använd alltid andningsskydd.

För att minska risken för skador måste användaren läsa bruksanvisningen Varning Skyddsklass Använd skyddsglasögon Använd hörselskydd Använd skyddsmask mot damm Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller ĺterförsäljare för ĺtervinningsrĺd. SyMBOLERSV

Multifunktionsverktyg för höga hastigheter LADDNINgSPROCEDuR OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.

ÄNDAMÅLSENLIG ANVÄNDNING

Elverktyget är avsett för sågning och kapning av trävirke, plast, gips, ickejärn-metaller och fästelement (som t.ex. spikar, klämmor) liksom även för bearbetning av mjuka väggplattor och torrslipning av små ytor. Verktyget är speciellt lämpligt för exakta arbeten och arbeten invid kanter. VARNING: Innan du börjar att arbeta med verktyget, se till att inga aktiva kablar kan skadas. Koppla ifrån ditt verktyg innan du monterar eller byter ut tillbehör. Vidrör inte växellådan efter ett långt arbetspass eftersom den kan vara het.

1. MONTAGE AV VERKTYG (Se A1, A2)

FÖRSIKTIGHET: Använd alltid skyddshandskar vid allt arbete och när byte av appliceringsverktyg sker. Undvik risken för skador från de skarpa kanterna på appliceringsverktygen. Appliceringsverktygen kan bli mycket varma under arbetet, vilket innebär risk för brännskador! VARNING: För att minska risken för skador låt inte det universella kantskärbladen eller någon del av sågbladet riktas bakåt mot användarens hand. Skruva loss bulten och ta bort fästdel(5). Rengör verktygshållaren, appliceringsverktyget och bulten och fästdel(5). Placera appliceringsverktyget exakt på den sexkantiga verktygshållaren. Var uppmärksam på att appliceringsverktyget har en flytande passning. Sätt tillbaka fästdel(5) och dra åt bulten med den medföljande sexkantsnyckeln.

2. ANVÄNDNING AV ADAPTRAR (19)

(Se A3) Tillbehör från andra företag (Fein

kan monteras på verktyg från Sonicrafter

med adaptern. OBS: Fein är ett registrerat varumärke tillhörande C. & E. Fein Gmbh. Boch är ett registrerat varumärke tillhörande Robert Bosch Gmbh.

1) Använd insexnyckeln (10) för att skruva

loss fästplattan (5) och ta sedan bort den från verktygshållaren.

2) Rengör verktygshållaren, adaptern,

arbetsverktyget och fästplattan.

3) Montera adaptern på verktygshållaren

och placera sedan arbetsverktyget på adaptern. Se till att få exakt passning mellan verktygshållare, övergångsstycke och arbetsverktyg.

4) Sätt tillbaka fästplattan på arbetsverktyget

och dra åt med insexnyckeln. OBS: Förvissa dig om att adaptern matchar arbetsverktyget. Adapter (I) är anpassad för arbetsverktyg från Fein

. Adapter (II) är anpassad för arbetsverktyg från Bosch

(Se B) Rikta in sandpapperet och tryck fast den på slipplattan för hand. Tryck fast maskinverktyget med sandpappret mot en plan yta och slå på maskinverktyget kort. Detta ger en god vidhäftning och förhindrar för tidigt slitage. Om en punkt blir slitet, dra bort sandpappret och vänd det 120o och sätt fast det igen.

4. HANTERA PÅ/AV-KNAPPEN

För inkoppling av elverktyget skjut strömställaren (1) framåt så långt att på strömställaren Till/Från ”I” visas. För fränkoppling av elverktyget skjut strömställaren (1) bakåt så långt att på strömställaren Till/Från ”0” visas.

WX671.1 WX671.2 WX671.3 WX671.4 WX671.5 WX671.6 WX671.7 WX671.8 WX671.11) Välj vibrationsfrekvens (hastighet) medan motorn körs. Den variabla hastighetskontrollen (2) kan användas för att ställa in optimal vibrerande frekvens enligt det tillbehör som används83

Multifunktionsverktyg för höga hastigheter och respektive appliceringsverktyg. Hög svängningsfrekvens: Slipning, sägning, raspning, polering av sten och metall. Läg svängningsfrekvens: Polering av lack.

6. ANSLUT DAMMUTSUGNING (Se C,D)

Vid dammsugning, montera sugenheten såsom visas i C1-D2. OBS: Använd den perforerade slipkudden. Du kan endast dammsuga efter att monterat dammuppsamlaren.

Typisk användning: trä, metall; smä ytor, speciellt hörn, kanter och däligt tillgängliga ställen. Välj en hög svängningsfrekvens. Slipa med konstant rörelse och lätt tryck. Kraftig tryckning ökar inte avverkningen, däremot slits slippapperet snabbare.

SEGMENTSÅGBLADET Typisk användning: trä, plast, plåt. Välj en hög svängningsfrekvens. Sågklingan håller längre vid jämnt slitage. Lossa sågklingan, vrid fram en aning och spänn äter fast den.

9. SÅGNING MED UNIVERSAL

ÄNDSÅGBLADET (Se E) VARNING: Sågklingan har skarpa tänder. Berör inte tänderna vid montering eller under användning. Arbetsstycket måste för bearbetning vara fast inbyggt eller stadigt fastspänt. Typisk användning: trä, metall (t ex spikar), gipskartong och mjuka plaster. Vid isågning och sågning med lätt pendlingsrörelse bör tillfredsställande avlägsnande av spän säkerställas.

Typisk användning: Bortskrapning av gammalt lack eller lim. Bortskrapning av limmad heltäckande matta t ex på trappsteg eller andra små eller medelstora ytor. Välj medelhög/hög svängningsfrekvens.

VERKTyg Om ditt maskinverktyg blir för hett, särkilt när det används med låg hastighet, ställ in maximal hastighet och kör det utan blad i 2-3 minuter för att kyla motorn. Undvik användning med låg hastighet under längre perioder. Håll alltid bladen vassa. Se alltid till att arbetsstycket hålls eller kläms fast ordentligt så att det inte kan röra sig. Alla rörelser hos materialet kan påverka kvaliteten hos sågningen eller finishen efter slipningen. Starta verktyget innan arbetet börjar och stäng av det först efter att arbetet avslutats. Försök inte börja slipningen utan att ha satt i slippappret. Låt inte sandpapperet slitas ut, det kommer att skada slipkudden. Garantin täcker inte slitage på slipkudden. Använd grovt slippapper för slipning av grova ytor, mediumslippapper för släta ytor och fint slippapper för finputsning. Prova gärna först på kasserat material. Överdriven kraft kommer att minska arbetseffekten och göra att motorn överbelastas. Byt tillbehören regelbundet för att bibehålla optimal arbetseffektivitet. uNDERHåLL Ta bort pluggen från hållaren innan du gör några anpassningar, servis eller underhåll. Ditt verktyg kräver inte extra smörjning eller underhåll. Det finns inga delar som kan repareras av användaren i verktyget. Använd aldrig vatten eller kemiska medel för att rengöra verktyget. Torka rent med en torr trasa. Förvara alltid verktyget på en torr plats. Håll motorns ventileringsöppningar rena. Håll alla arbetskontroller fria från damm. Ser du gnistor i ventileringsöppningarna, är det normalt och kommer inte att skada till verktyg. Om strömkabeln är skadad och att undvika fara, måste den ersättas av tillverkaren,SV

Multifunktionsverktyg för höga hastigheter servis agenten eller liknande kvalifiserad person. MILJÖSKyDD Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller ĺterförsäljare för ĺtervinningsrĺd. DEKLARATION OM ÖVERENSSTÄMMELSE Vi, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Förklarar att denna produkt, Beskrivning WORX Multifunktionsverktyg för höga hastigheter Typ WX671 WX671.1 WX671.2 WX671.3 WX671.4 WX671.5 WX671.6 WX671.7 WX671.8 WX671.11 (6 – maskinbeteckning, anger Multifunktionsverktyg för höga hastigheter) Funktion Sågning, skrapning, slipning Uppfyller följande direktiv, Maskindirektiv 2006/42/EC Elektromagnetiskt kompatibilitetsdirektiv 2004/108/EC RoHS direktiv 2011/65/EU Standarder överensstämmer med EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-1 EN 60745-2-4 Personen som godkänts att sammanställa den tekniska filen. Namn Russell Nicholson Adress Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2013/06/05 Leo Yue POSITEC Kvalitetsdirektör85
