Tuotetyyppi	Oskillointi monitoimityökalu
Merkki	Worx
Malli	Sonicrafter WX671.11
Virtalähde	Verkkovirta, 230 V ~ 50 Hz
Oskillaatiotaajuus	Vaihtuva, jatkuva säätö
Äänenpainetaso (LpA)	85 dB(A)
Äänitehotaso (LwA)	96 dB(A)
Tärinäpäästöarvo (ah)	5,42 m/s², epävarmuus K=1,5 m/s²
Päätoiminnot	Sahaus, hionta, kaapiminen, raapiminen
Mukana tulevat tarvikkeet	Puikkosahanterä, yleisterä, segmenttiterä, hiomapaperi, hiomalaatta, raapin, Fein/Bosch-sovittimet, Allen-avain
Tarvikkeiden kiinnitysjärjestelmä	Pultti kiinnityksellä, kiristys Allen-avaimella
Sovittimien yhteensopivuus	Fein ja Bosch -tarvikkeet mukana tulevilla sovittimilla
Pölynimujärjestelmä	Sovitettava pölynimuri (ei sisälly), pölynkerääjä rei'itettyyn pohjalevyyn
Suojausluokka	Luokka II (kaksoiseristys)
Huolto ja puhdistus	Puhdista kuivalla liinalla; älä käytä vettä tai kemikaaleja; pidä tuuletusaukot puhtaina
Turvallisuus	Käytä kuulonsuojaimia, suojalaseja ja pölynaamaria; pidä työkalua eristetyistä pinnoista
Varaosat ja korjattavuus	Ei käyttäjän korjattavia osia; virtajohdon vaihto ammattilaisen toimesta
Vaatimustenmukaisuus	CE, EN 60745, EN 55014, RoHS

Usein kysytyt kysymykset - Sonicrafter WX671.11 WORX

Kuinka vaihdan terän tai tarvikkeen Sonicrafter WX671.11:ssä?

Irrota pultti mukana tulevalla Allen-avaimella, poista kiinnitys, puhdista työkalupidin, aseta uusi tarvike oikein kohdistettuna ja kiristä pultti takaisin. Käytä suojakäsineitä viiltojen välttämiseksi.

Kuinka säädän oskillaationopeutta?

Nopeutta säädetään moottorin käydessä muuttuvan nopeuden säätöpyörällä (2). Käytä korkeaa taajuutta sahaukseen ja hiontaan, ja matalaa taajuutta kiillotukseen.

Kuinka asennan hiomapaperin?

Kohdista hiomalevy hiomalaatalle ja paina tiukasti. Käynnistä sitten työkalu hetkeksi painamalla sitä tasaista pintaa vasten paremman tartunnan saamiseksi. Tasaisen kulumisen varmistamiseksi käännä levyä 120° käytön jälkeen.

Voinko käyttää muiden merkkien tarvikkeita?

Kyllä, mukana toimitettujen sovittimien ansiosta voit asentaa Fein- ja Bosch-merkkien tarvikkeita. Varmista, että sovitin vastaa tarviketta ja on kunnolla paikallaan.

Kuinka imuroin pölyt hionnan aikana?

Käytä rei'itettyä pohjalevyä ja asenna mukana tuleva pölynkerääjä. Voit myös liittää sopivan pölynimurin työkalun imuaukkoon.

Mitä tehdä, jos työkalu kuumenee liikaa?

Jos työkalu kuumenee liikaa, aseta nopeus maksimiin ja anna sen käydä tyhjänä 2–3 minuuttia jäähdyttääkseen moottoria. Vältä pitkäaikaista käyttöä alhaisella nopeudella.

Mitä huoltoa työkalu vaatii?

Erityistä huoltoa ei tarvita. Puhdista työkalu kuivalla liinalla, pidä tuuletusaukot puhtaina ja säilytä kuivassa paikassa. Älä koskaan käytä vettä tai kemiallisia puhdistusaineita.

Mitä suojavarusteita käyttää käytön aikana?

Käytä kuulonsuojaimia (koska äänitaso ylittää 80 dB), suojalaseja ja pölynaamaria. Pidä työkalua eristetyistä pinnoista sähköiskujen välttämiseksi.

Kuinka sahataan yleispäisellä leikkuuterällä?

Kiinnitä työkappale hyvin, valitse korkea oskillaatiotaajuus ja tee heiluriliike lastujen poistamiseksi. Varo erittäin teräviä hampaita.

Mitä tehdä vaurioituneen virtajohdon tapauksessa?

Johdon on vaihdettava valmistaja, sen huoltopalvelu tai pätevä henkilö vaaran välttämiseksi. Älä käytä työkalua vaurioituneella johdolla.

KÄYTTÖOHJE Sonicrafter WX671.11 WORX

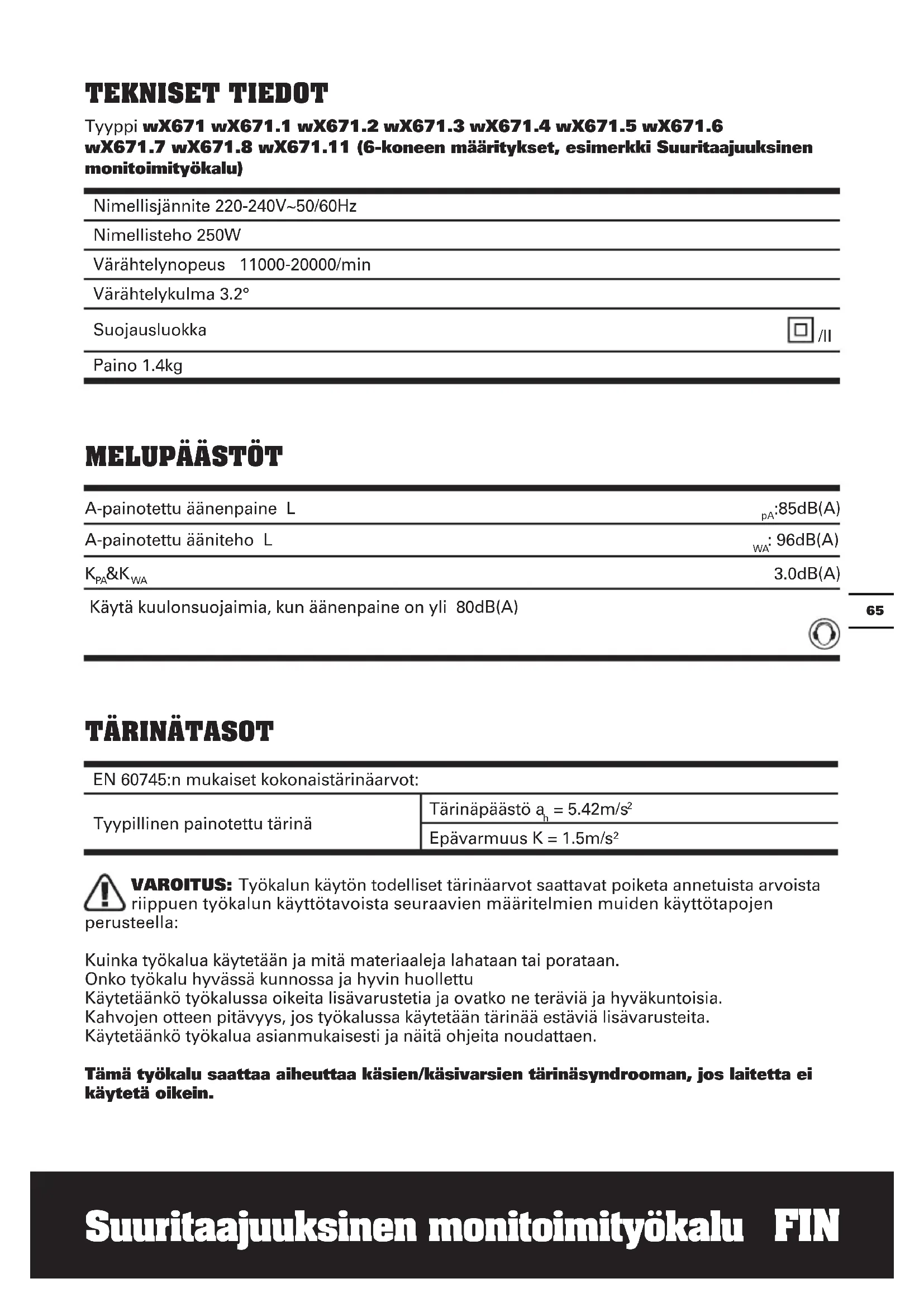

Tyyppi wX671 wX671.1 wX671.2 wX671.3 wX671.4 wX671.5 wX671.6 wX671.7 wX671.8 wX671.11 (6-koneen määritykset, esimerkki Suuritaajuuksinen monitoimityökalu)

Nimellisjännite 220-240V~50/60Hz

Nimellisteho 250W

Värähtelynopeus 11000-20000/min

Värähtelykulma 3.2°

Sujausluokka

Paino 1.4kg

MELUPÄASTÖT

A-painotettu äenepaine L	pA:85dB(A)
A-painotettu äiniteho L	WA:96dB(A)
KPA&KWa	3.0dB(A)

Käytä kuulonsuojaimia, kun aenpaine on yli 80dB(A)

TÄRINÄTASOT

EN 60745:n mukaiset kokonautistärinäarvot:
Tyypillinen painotetti tärinä	Tärinäpäästö ah = 5.42m/s2
	Epävarmuus K = 1.5m/s2

VAROITUS: Tyokalun kayton todelliset tärinärvot saattavat poiketa annetuista arvoista riippuen tyokalun kayttotavoista seuraavien märitelmien muiden kayttotapojen perusteella:

Kuinka työkalua käytetään ja mitä materiaialeja lahataan tai porataan.

Onko tyokalu hyvasskunnossa ja hyvin houlettu

Käytetäänkö työkalussa oikeita lisāvarustetia ja ovatko ne teräviä ja hyväkunteoisia.

Kahvojen otteen pitävyys,Jos tyokalussa kaytetaan tärinaa estvià lisavarusteita.

Käytetäänkö tyokalua asianmukaisesti ja naita ohjeita noudattaen.

Tämä työkalu saattaa aiheuttaa käsien/käsivarsien tärinäs syndrooman, jos laitetta ei käytetä oikein.

Tärinalle altistumisriskin vahentäminen.

Käytä AINA teräviä talttoja, poria ja teria

Huolla tata tyokalua ohjeiden mukaisesti ja pidä tyokalu hyvin voideltuna (soveltuvissa kohdissa)

Jos tyokalua kaytetaan saannollisesti, hanki tarinaa estavat lisavarusteet.

Välta tyokalun käytämista 10C lampötiloissa tai sitä viileammasa

Suunnittele tyot siten, etta paljon tärinä aiheuttavien toiden suorittaminen jakautuu usealle paivalle.

VARUSTEET

Suosittelemme ostamaan kaikki tarvikkeet samasta liikkeestä, josta hankit koneen.

Käytä hyvalaatuisia merkkitarvikkeita. Valitse karkeus käsillä olevan työn mukaan. Katso tarkemmat tiedot kyseisen tarvikkeen pakkauksesta. Saat apua ja neuvoja myös myymälän henkilökunnalta.

KATKAISUN TURVAOHJE

1. Pitele konetta eristetyista kädensijoista/tartuntapinnoista, kun teet toitä, joissa tera saattaa osua rakenteissa oleviin sähköjohtoihin tai koneen liitäjohtoon. Osuminen jännitteelliseen johtimeen tekee myös koneen paljaista metalliosista jännitteellisia, ja käytäja saa niistä sähköiskun.

2. Käytä aina polymaskia

SYMBOLIT

Käytäjan taytyy lukea ohjekirja loukkaantumisvaaran vahentämiseksi

Varoitus

Sujoausluokka

Käytä suojalaseja

Käytä kuulosuojaimia

Käytä polysuojainta

Romutetuja sähkölaitteia ei saa heittä pois talousjätteen mukana. Toimita ne kierratyspisteeseen. Lisatietoja kierratyksesta saa paikallisila viranomaisila tai jalleenmyyjälta.

LATAAMINEN

HUOMAUTUS: Ennen tyokalunkayttoa, lue ohjekirja huolellisesti.

MAÄRÄYKSENMUKAINEN KÄYTTO

Sähkötyokalu on tarkoitetu puuaineen, muovin, kipsin, ei-rautametallien ja kiinnitysosien (esim. naulojen ja haksten) sahukseen ja katkaisuun sekä pehmeiden seinälattojen tyostöön ja pienien pintojen kuivaan hiontaan. Se soveltu erityisesti toihin lahellä reunoja ja tasoa.

VAROITUS: Ennen kuin käytä t työkalua, varmista, etta käytto urioita mitään käytössä olevia

kaapeleita. Irrota tyokalun pistoke seinarasiasta ennen lisavarusteiden kiinnittamista tai vaihtamista. Ala tartu vaihteistoon pitkan kayttoajan jalkeen, vaihteisto voi olla kuuma.

1. TYÖKALUN ASENNUS (Katso A1, A2)

HUOMIO: Pidä aina suojakäineita kaikissa toissä tai kun vaihdat

tyosteteria. Valtä loukkaantumisvaaraa, jotka aiheutuvat teravista tyosteterien reunoista. Tyosteterat voivat tulla erittain kuumiki tyoskennellessasi ja aiheuttavat palovammojen vaaran!

VAROITUS: Loukkaantumisvaaran

vähentämiseksi alä anna

yleisleikkuuterien tai minkään segmenttisahanterän osoittaa taaksepäin käytäjan kättä kohden.

Ruuvaa pultti auki ja irrota kiinnityskappale(5).

Puhdista teranpidike, tyostoterä ja pultti sekä kiinnityskappale(5)..

Aseta työstöterä tarkalleen kuusikulmaiseen teränpidikkeeseen. Huolehdi, etta työstöterä sopii paikalleen saumattomasti.

Vaihda laipan asentoa ja kiristä kiinnityskappale(5) kayttäen mukana toimitettua kuusiotappiavainta.

2. SOVITTIMIEN KÄYTTÖ (19) (Katso A3)

Muiden merkkien varusteet( Fein, Bosch) voidaan asentaa Sonicrafter -merkkityokaluun adapteria kayttamalla.

HUOMAUTUS: Fein on C. & E. Fein GmbH:n

rekisteröity tavaramerkki. Bosch on Robert Bosch GmbH:nrekisteröity tavaramerkki.

1) Käytä koloavainta (21) kiinnityskappaleen (5)avaamiseen ja irrota kiinnityskappale tyokalun pitimestä.
2) Puhdista tyokalun pidin, sovitin, sovellustyokalu ja kiinnityskappale.
3) Kiinnitä sovitin tyokalun pitimeen ja aseta sovellustyokalu sovittimeen. Varmista, etta tyokalun pidin, sovitin ja sovellustyokalu on kiinnitetty tasaisesti.
4) Aseta kiinnityskappale uudelleen sovellustyokaluun ja kirista koloavaimella.

HUOMAUTUS: Varmista, etta sovitin vastaa sovellustyokalua. Sovitin (I) vastaa Fein - sovellustyokalua. Sovitin (II) vastaa Bosch - sovellustyokalua. (Katso A3)

3. HIOMAPAPERIN KIINNITYS / VAIHTO (Katso B)

Kohdista hiomapaperi ja paina se kasin hiontalevyyn.

Paina sahkötyokalua hiomapaperi alassuin tiukasti littea pintaasvsten ja kaynnistä tyokalu hetkellisesti. Nain hiomapaperi kiinnitty tiukasti ja sen ennenaikainen kuluminen vahenee.

Jos biomapaperin yksi kohta on kulunut, vedä biomapaperi irti, kännä sitä 120^ lapi ja aseta se takaisin paikoilleen.

4. ON/OFF-KYTKIMEN KÄYTTO

Käynnistä sahkötyokalu tyontämälla käynnistyskytkin (1) eteenpän niin, etta katkaismeen tulee "I" nakyviin.

Pysayta sahkotyoalu tyontamilka kaynnistyskytkin (1) taaksepain niin, etta katkaisimeen tulee "0" nakyviin.

Valitse varähtelytaajuus (nopeus) moottorin ollessa käynnissä.

Nopeussätimellä (2) assetetaan tyokalulle ihanteellinen varahtelytaajuus kaytetyjen lisavarusteiden ja kayttotarpeen mukaisesti. Suuri varahtelytaajuus:

Hiominen, sahaaminen, karhea hionta, kiven

ja metallin kiillotus.

Pieni varähtelytaajuus:

lakan kiillotus.

6. PÖYN POISTOIMUN LIITTÄMINEN (Katso C, D)

Kun imemässä, asenna imulaite kuten esitetään kuvassa C1-D2.

HUOMAUTUS: rei'itetyn hionta-alustan kayttäminen. Voit tehdä imememistä vain polynkeraajan kiinnittamisen jälkeen.

7. HIOMINEN

Tyypillinen kaytto: puu, metalli, pienet pinnat, etenkin kulmat, reunat ja vaikeapaaasyiset paikat.

Valitse suuri varähtelytaajuus.

Hio jatkuvalla liikkeellä ja kevyellä paineella.

Kova paine ei kasvata hiomatehoa,

hiomapaperi vain kuluu nopeammin.

8. SEGMENTTISAHAUSTERÄLLA SAHAAMINEN

Tyypillinen kayttö: puu, muovi, pelti.

Valitse suuri varähtelytaajuus.

Sahanterä kestäa kauemmin,Jos se kulu tasaisesti. Irrota sahanterä,kierr hieman eteenpain ja kirista uudelleen.

9. SAHAAMINEN YLEISPÄAN LEIKKAUSSAHANTERÄLLA (Katso E)

VAROITUS: sahan hampaat ovat hyvin teräviä. Alä kosketa niitä teräa asennettaessa aläkä kayton aikana.

Työstettävän kappaleen tulee olla kiinteästi asennettuna tai kiinnitetytnä.

Tyypillinen kaytto: puu, metalli (esim. naulat), kipsikartonki ja pehmea muov

Huolehdi riittavastpurunpoistosta upposahauksessa ja sahattaessa pienell heiluriliikkeell.

10. KAAVINTA

Tyypillinen käytö: Vanhan lakan tai liiman poiskaavinta. Liimattujen kokolattiamattojen poistaminen esim. portaista tai muista pienista tai keskisuurista pinnoista.

Valitse keskisuuri/suuri varatelytaajuus.

VINKKEJA TYÖKALUN KÄYTTÖON

Jos tyokalu kuumentuu liikaa, erityisesti alhaisilla nopeuksilla kaytettäessä, aseta nopeus maksimiin ja anna tyokalun kyydä ilman kuormitusta 2-3 minuutin ajan, jotta moottori jähtyy. Välta pitkittynytta kayttöä alhaisella nopeudella. Pidä terät aina terävinä. Varmista aina, etta tyokappale on tiukasti kiinni sen tahattoman likahtamisen estämiseksi.

Työstettävän materiaalin liikkuminen saattaa vaikuttaa leikkaus- ja hionatyon laatuun.

Käynnistä tyokalu ennen työn aloittamista ja smmuta tyokalu vasta työn lopettamisen jälkeen.

Alä aloita hiontaa ilman kiinnitetyä
hiomapaperia.

Alà anna biomapaperin kulua loppuun, se vaurioittaa pohjalevyä. Takuu ei kata pohjalevyn kulumista eikä repeämista.

Käytä karkeeakeista paperia karkeiden pintojen hiontaan, keskikarkeaa pehmeille pinnoille ja hienorakeista pintojen viimeistelyyn. Tarvittaessa tee koehionta jatemateriaaliin.

Liiallinen voimankayttä alentaa tyontehoa, ja ylikuormittaa moottoria. Lisavarusteensaannollinen vaihtaminen sailyttä tyotehon ihanteellisena.

HUOLTO

Irrota pistoke pistorasiasta ennen kuint teet mitään saatöjä tai huoltoja.

Kone ei vaadi voitelua eikä huoltoa.

Koneen sisällä ei ole käytäjan huollettavia osia. Alä käytä vetta tai kemialisia puhdistusaineita koneen puhdistukseen.

Pyyhi puhtaaksi kuivalla liinalla. Säilytä kone kuivassa paikassa. Pidä moottorin tuuletsaukot puhtaana. Pidä kytkimet ja säätimet polyttöminä. Tuuletsaukoista nakyvä kipinointi on normalia eikä vahingoita konetta.

Jos virtajohto on vahingoittunut, se on sahköiskun valttämiseksi jatettävalmistajan, valtuutetun huoltoedustajan

tai vastaavan patevän sahköteknikon vaihdettavaksi.

YMPÄRISTÖN SUOJELU

Romutetuja sahkolaitteita ei saa heittaa pois talousjatteen mukana. Toimita ne kierratyspisteeseen.

Lisātietoja kierratyksesta saa paikallsilta viranomaisilta tai jalleenmyyjälta.

VAATIMUSTENMUKAISUUSVAKUUTUS

Vakuutamme taten, etta tuote
Selostus
WORX Suuritaajuuksinen
monitoimityokalu
Tyyppi WX671 WX671.1 WX671.2
WX671.3 WX671.4 WX671.5 WX671.6
WX671.7 WX671.8 WX671.11
(6-koneen määritykset, esimerkki
Suuritaajuuksinen monitoimityokalu)
Toiminto Hiominen, sahaus, kaapiminen

Tayttä seuraavien direktiivien märäykset,
Konedirektiivi 2006/42/EC
Direktiivi sähkomagneettisesta
yhdenmukaisuudesta 2004/108/EC
RoHS direktiivi 2011/65/EU

Yhdenmukaisuusstandardit EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-1 EN 60745-2-4

Henkilo valtuutettu kaantamaa n tekisen tiedoston, Nimi Russell Nicholson Osoite Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK

2013/06/05 Leo Yue POSITEC Laatupaallikkö
